ESP32 30pin, micro-USB, CP2102, WiFi, Bluetooth. ESP-WROOM-32 DevKitC-v1

Opis produktu

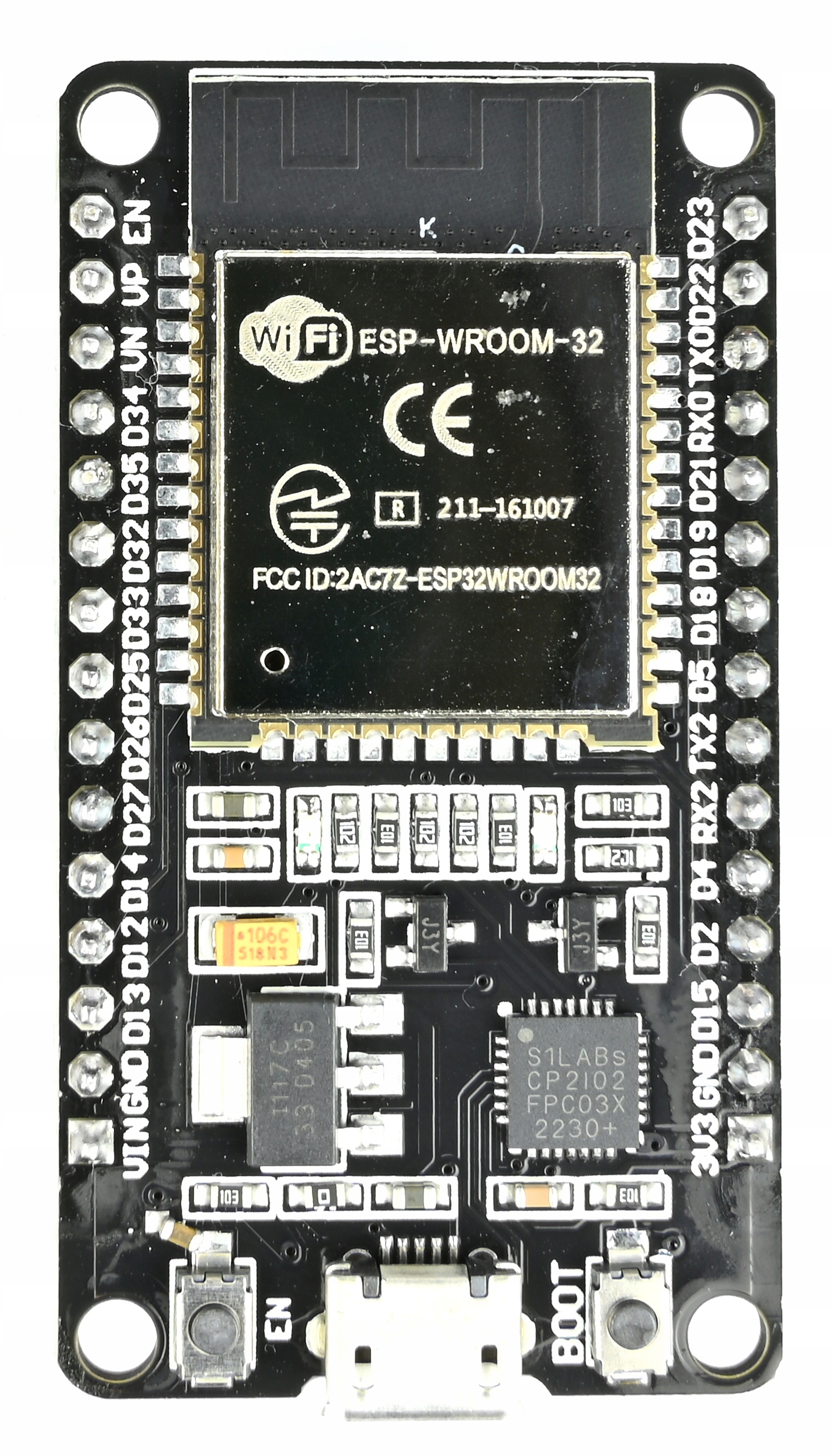

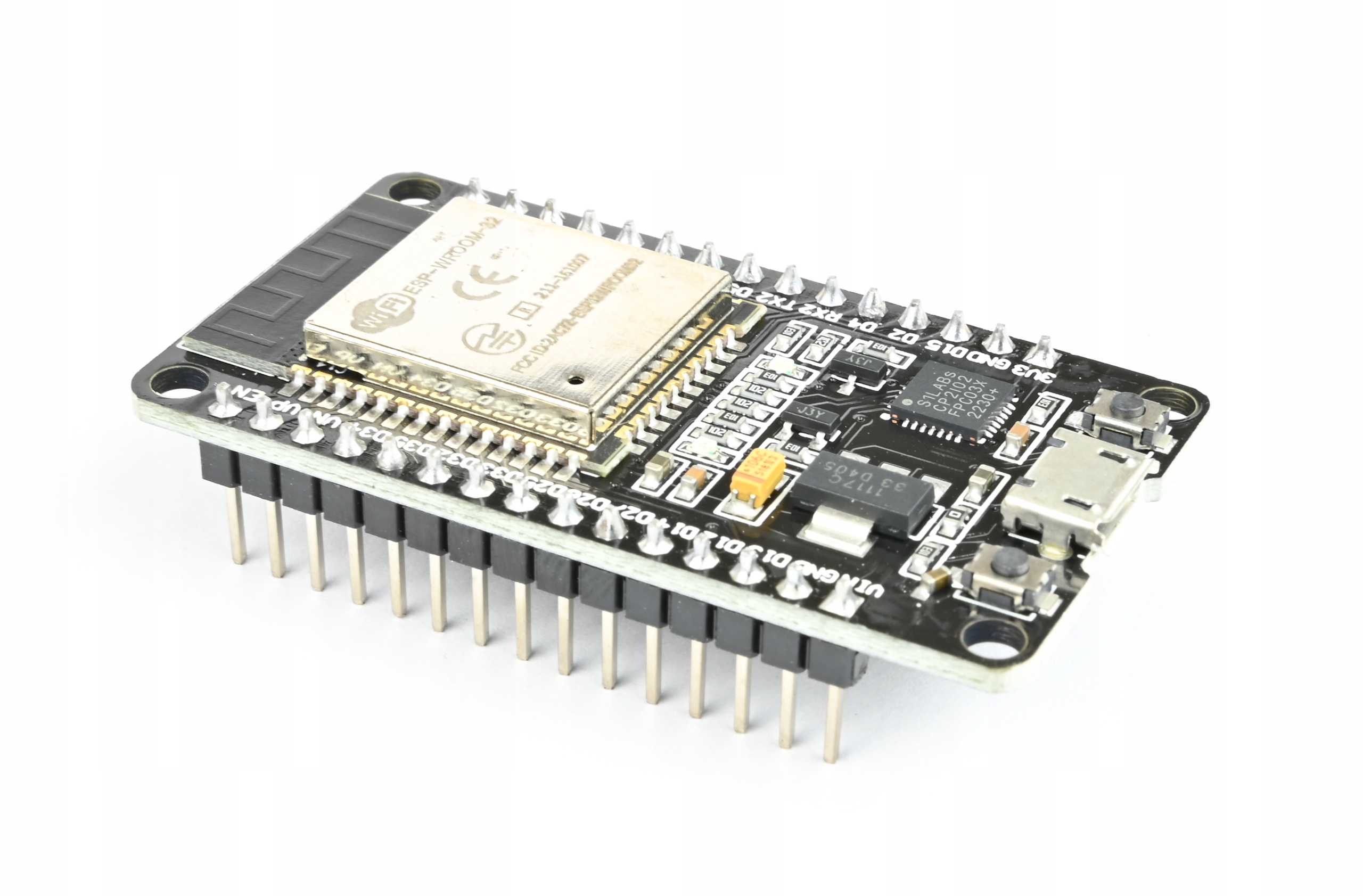

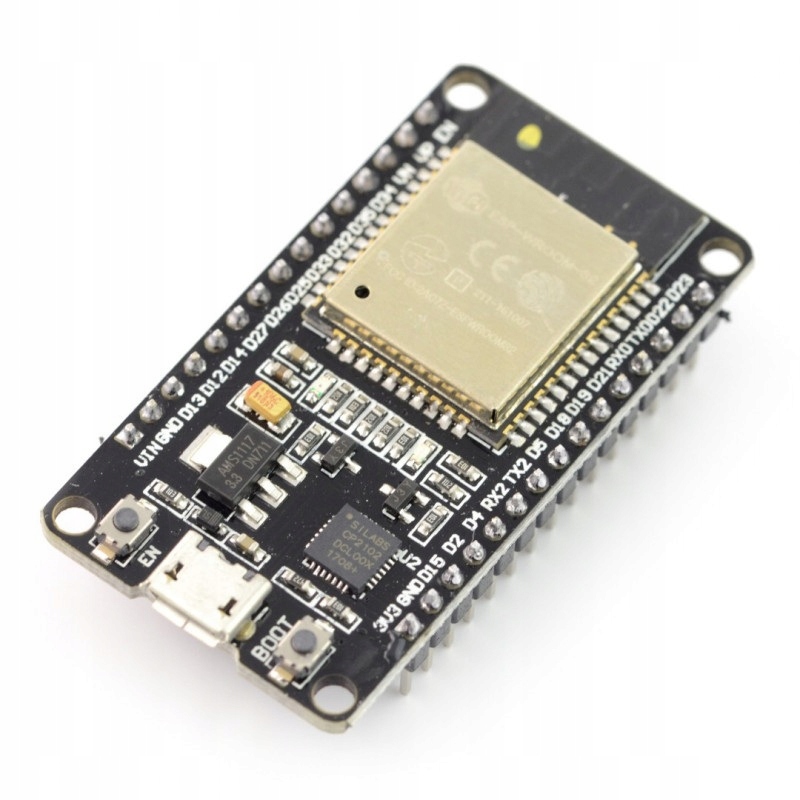

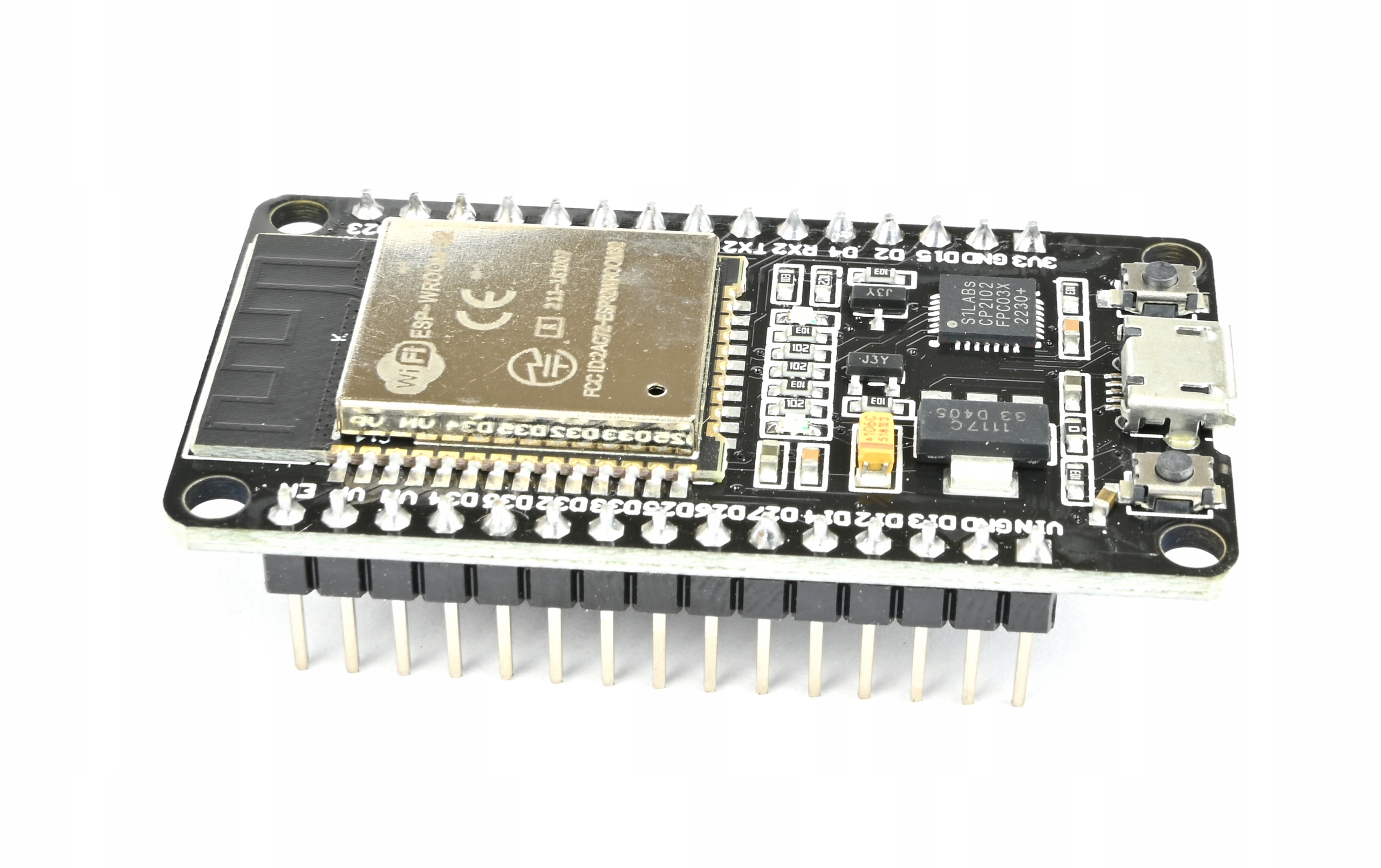

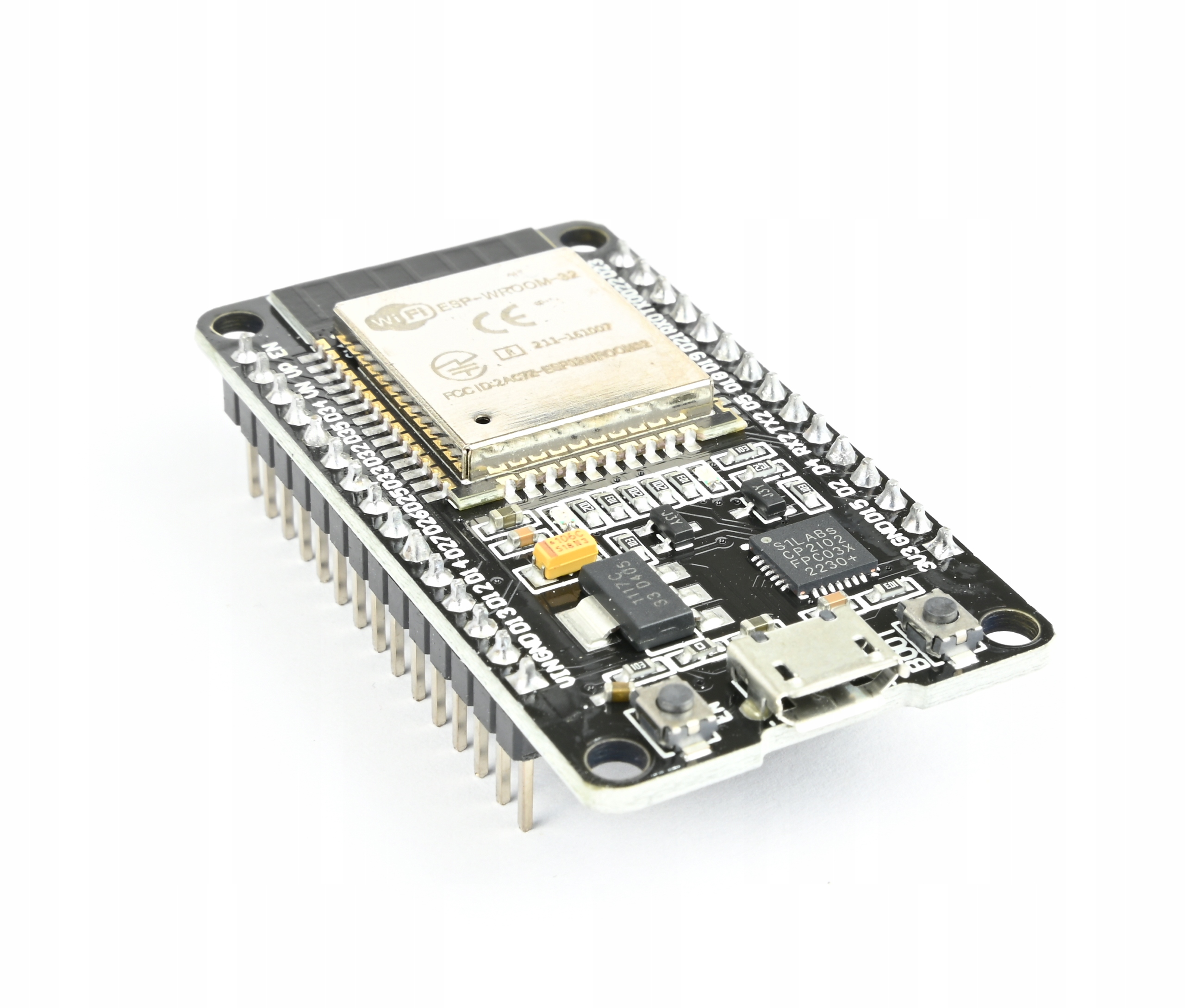

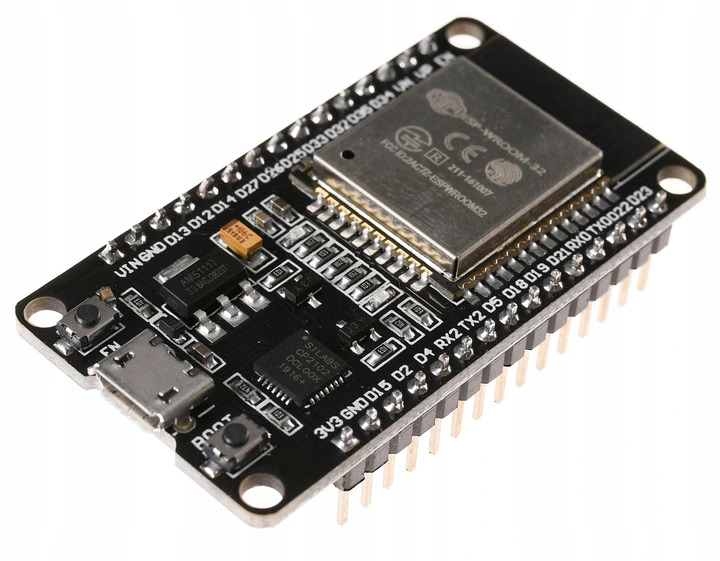

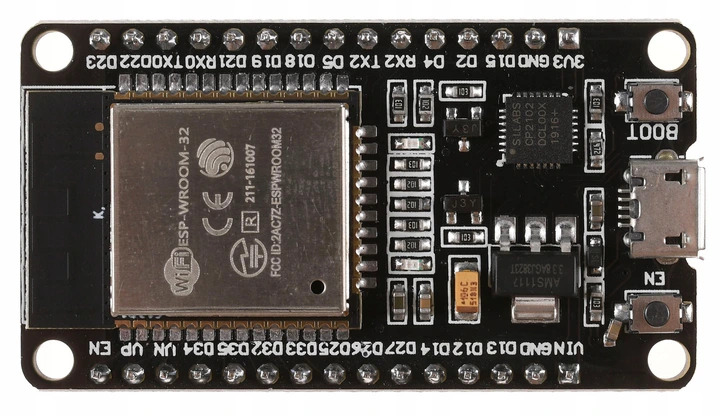

Płytka deweloperska ESP32 z modułem ESP-WROOM-32, 30-pinowymi wyprowadzeniami oraz konwerterem USB-UART CP2102. Udostępnia łączność Wi-Fi i Bluetooth, a programować ją można przez port microUSB.

Cechy produktu

• moduł ESP-WROOM-32
• dwurdzeniowy procesor Xtensa LX6
• Wi-Fi 802.11 b/g/n
• Bluetooth 4.2 z BLE
• konwerter USB-UART CP2102
• złącze microUSB
• 30 wyprowadzeń
• pamięć SRAM 520 KB
• pamięć Flash 4 MB
• interfejsy UART, SPI, I2C i I2S
• obsługa PWM, ADC i DAC
• złącza GPIO w rastrze 2,54 mm

Cechy szczegółowe

• Wi-Fi 802.11 b/g/n: umożliwia bezprzewodową komunikację z siecią.
• Bluetooth 4.2 z BLE: pozwala realizować komunikację Bluetooth, w tym energooszczędne połączenia BLE.
• Dwurdzeniowy procesor Xtensa LX6: obsługuje programy i zadania realizowane przez mikrokontroler.
• Konwerter CP2102 USB-UART: umożliwia programowanie i komunikację z płytką przez microUSB.
• 30 wyprowadzeń w rastrze 2,54 mm: pozwala podłączać płytkę do układów prototypowych i modułów.
• Interfejsy UART, SPI, I2C i I2S: umożliwiają komunikację z kompatybilnymi urządzeniami peryferyjnymi.
• Pamięć Flash 4 MB i SRAM 520 KB: przechowują program oraz dane używane podczas jego działania.
• PWM, ADC i DAC: umożliwiają realizację funkcji sterowania i przetwarzania sygnałów, zależnie od dostępnych wyprowadzeń i konfiguracji.

Zastosowanie

• prototypy i urządzenia IoT
• automatyka domowa
• systemy zdalnego monitoringu i sterowania
• projekty komunikujące się przez Wi-Fi lub Bluetooth
• projekty edukacyjne i hobbystyczne
• prototypowanie układów z czujnikami i modułami peryferyjnymi

Specyfikacja techniczna

• układ/moduł: ESP-WROOM-32
• mikrokontroler: ESP32-D0WDQ6
• architektura: 32-bitowa, Xtensa LX6, dwa rdzenie
• częstotliwość taktowania: do 240 MHz
• pamięć SRAM: 520 KB
• pamięć Flash: 4 MB
• Wi-Fi: IEEE 802.11 b/g/n
• Bluetooth: wersja 4.2, BLE i Bluetooth klasyczny
• konwerter USB-UART: CP2102
• liczba wyprowadzeń płytki: 30
• interfejsy: UART, SPI, I2C, I2S
• ADC: 12-bitowy, 18 kanałów według materiału źródłowego
• DAC: 8-bitowy, 2 kanały
• dodatkowe funkcje: PWM
• złącze USB: microUSB
• raster wyprowadzeń: 2,54 mm

Zasilanie

Materiał źródłowy podaje zasilanie płytki napięciem 5 V przez port microUSB lub pin VIN. Napięcie robocze układu wynosi 3,3 V i jest uzyskiwane z 5 V przez wbudowany stabilizator. Nie podano poboru prądu ani dopuszczalnego obciążenia wyjść zasilających.

Instrukcja

1. Podłącz płytkę do komputera przewodem microUSB obsługującym transmisję danych. Port służy do zasilania i programowania.
2. Zainstaluj Arduino IDE i obsługę płytek ESP32. Materiał źródłowy wymienia również ESP-IDF, MicroPython i NodeMCU jako wspierane środowiska.
3. Wybierz w środowisku odpowiednią płytkę ESP32. Dokładny profil zależy od rozpoznania wariantu płytki; w razie problemów zweryfikuj go z oznaczeniami na module i dokumentacją ESP-WROOM-32.
4. Wybierz port szeregowy przypisany do konwertera CP2102. Jeśli port nie jest widoczny, sprawdź przewód, połączenie USB i dostępność sterownika CP2102 dla używanego systemu.
5. Wgraj program i sprawdź komunikaty w monitorze portu szeregowego. Połączenia zewnętrznych elementów wykonuj zgodnie z dokumentacją konkretnego projektu i przypisaniem funkcji do pinów.

Podłączenie

Port microUSB służy do programowania i zasilania płytki. Zewnętrzne układy można podłączać do wyprowadzeń w dwóch rzędach, w rastrze 2,54 mm. Materiał źródłowy nie podaje rozmieszczenia ani przypisania funkcji do poszczególnych pinów — przed podłączeniem peryferiów należy sprawdzić pinout właściwego wariantu płytki.

Kompatybilność

• Arduino IDE
• ESP-IDF
• MicroPython
• NodeMCU

Informacje bezpieczeństwa

• Zasilaj płytkę przez microUSB lub pin VIN napięciem 5 V, zgodnie z opisem produktu.
• Układ pracuje przy napięciu 3,3 V. Przed podłączeniem sygnałów sprawdź poziomy napięć i wymagania wejść; nie zakładaj odporności GPIO na 5 V.
• Podłączaj i odłączaj przewody przy odłączonym zasilaniu, aby ograniczyć ryzyko zwarcia.
• Używaj płytki w suchym miejscu, z dala od przewodzących zanieczyszczeń i źródeł ciepła.
• Zabezpiecz płytkę przed zwarciem, wyładowaniami elektrostatycznymi i uszkodzeniami mechanicznymi.
• Produkt zawiera małe elementy elektroniczne; przechowuj go poza zasięgiem małych dzieci.

Ostrzeżenia

• Nie podawaj napięcia wyższego niż 5 V na wejście VIN ani na port microUSB.
• Nie podłączaj sygnałów 5 V bezpośrednio do GPIO bez potwierdzenia zgodności poziomów logicznych i zastosowania odpowiedniego układu dopasowującego.
• Nie dopuszczaj do zwarcia wyprowadzeń zasilania ani GPIO.
• Nie podłączaj ani nie odłączaj elementów w układzie pod napięciem.
• Nie używaj płytki w wilgotnym środowisku ani poza zakresem parametrów właściwego wariantu.

Przeznaczenie produktu

• edukacyjne i hobbystyczne projekty elektroniczne
• prototypowanie urządzeń z mikrokontrolerem ESP32
• niskonapięciowe układy IoT i automatyki
• eksperymenty z komunikacją Wi-Fi i Bluetooth

Zastosowania wykluczone

• zastosowania medyczne i podtrzymujące życie
• systemy bezpieczeństwa, w których awaria może spowodować obrażenia lub szkody
• bezpośrednie sterowanie urządzeniami sieciowymi lub wysokiego napięcia bez odpowiednich, niezależnych układów separacji i zabezpieczeń

Najczęstsze pytania

Jak zasilać płytkę?
Według materiału źródłowego płytkę można zasilać napięciem 5 V przez microUSB lub pin VIN.

Czy płytka ma Wi-Fi i Bluetooth?
Tak. Materiał podaje Wi-Fi IEEE 802.11 b/g/n oraz Bluetooth 4.2, w tym BLE.

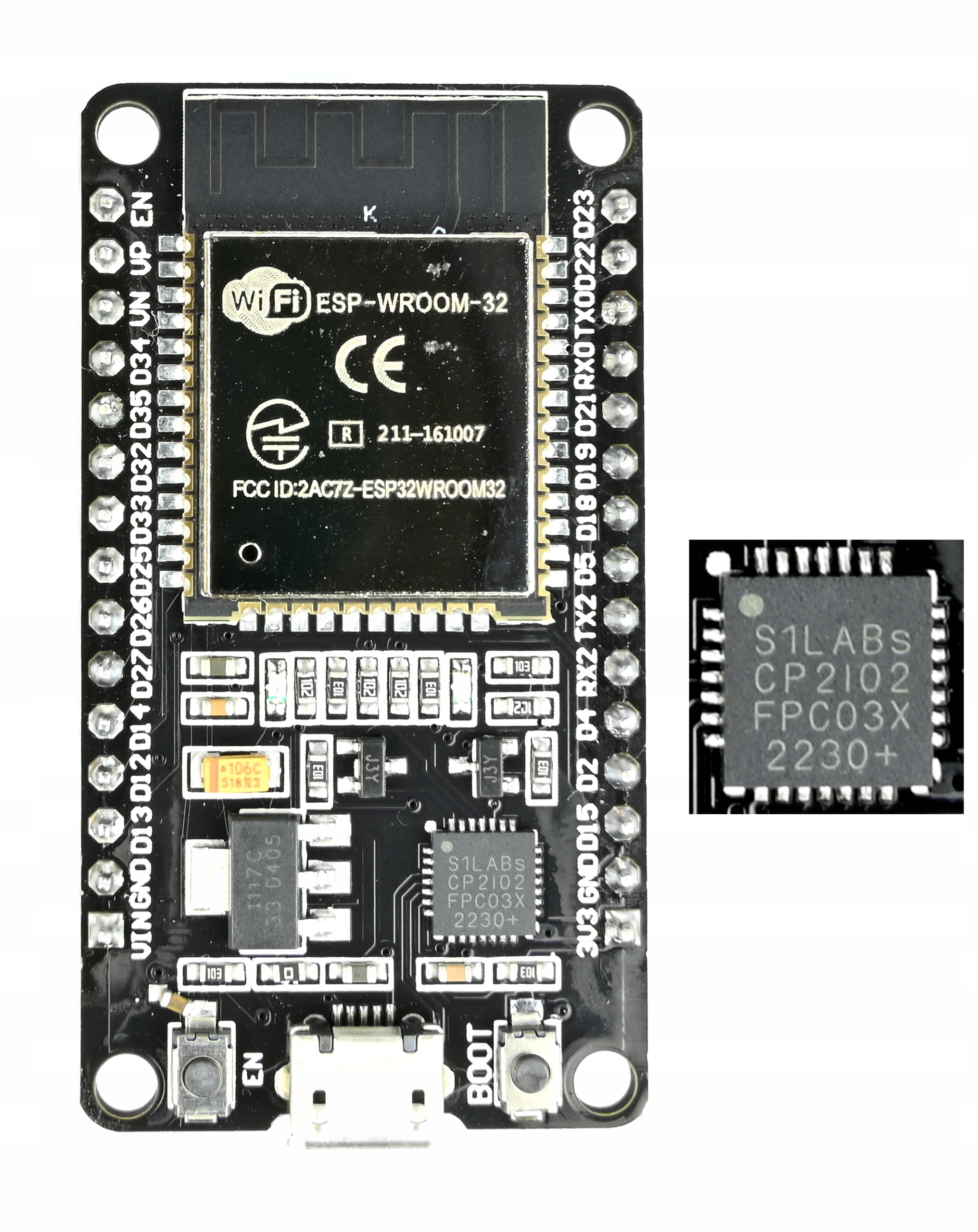

Do czego służy układ CP2102?
Jest to konwerter USB-UART, który umożliwia komunikację i programowanie przez port microUSB.

Czy podano dokładny pinout?
Nie. Przed podłączeniem czujników lub innych modułów należy sprawdzić pinout właściwego wariantu płytki.

Jakie środowiska programistyczne są wymienione w materiale?
Arduino IDE, ESP-IDF, MicroPython i NodeMCU.

O produkcie

Ta płytka deweloperska łączy mikrokontroler ESP32 z modułem ESP-WROOM-32 i łącznością Wi-Fi oraz Bluetooth. Konwerter CP2102 i port microUSB pozwalają programować ją z komputera bez osobnego konwertera USB-UART. Wyprowadzenia w rastrze 2,54 mm ułatwiają prototypowanie z kompatybilnymi modułami i czujnikami. Może służyć jako baza do nauki programowania mikrokontrolerów, budowy prototypów IoT oraz eksperymentów z komunikacją bezprzewodową.

Dlaczego warto

• Wi-Fi i Bluetooth zintegrowane z modułem ESP-WROOM-32
• programowanie i komunikacja przez microUSB dzięki CP2102
• 30 wyprowadzeń w rastrze 2,54 mm
• dwurdzeniowy procesor Xtensa LX6
• obsługa Arduino IDE, ESP-IDF i MicroPython według materiału źródłowego
