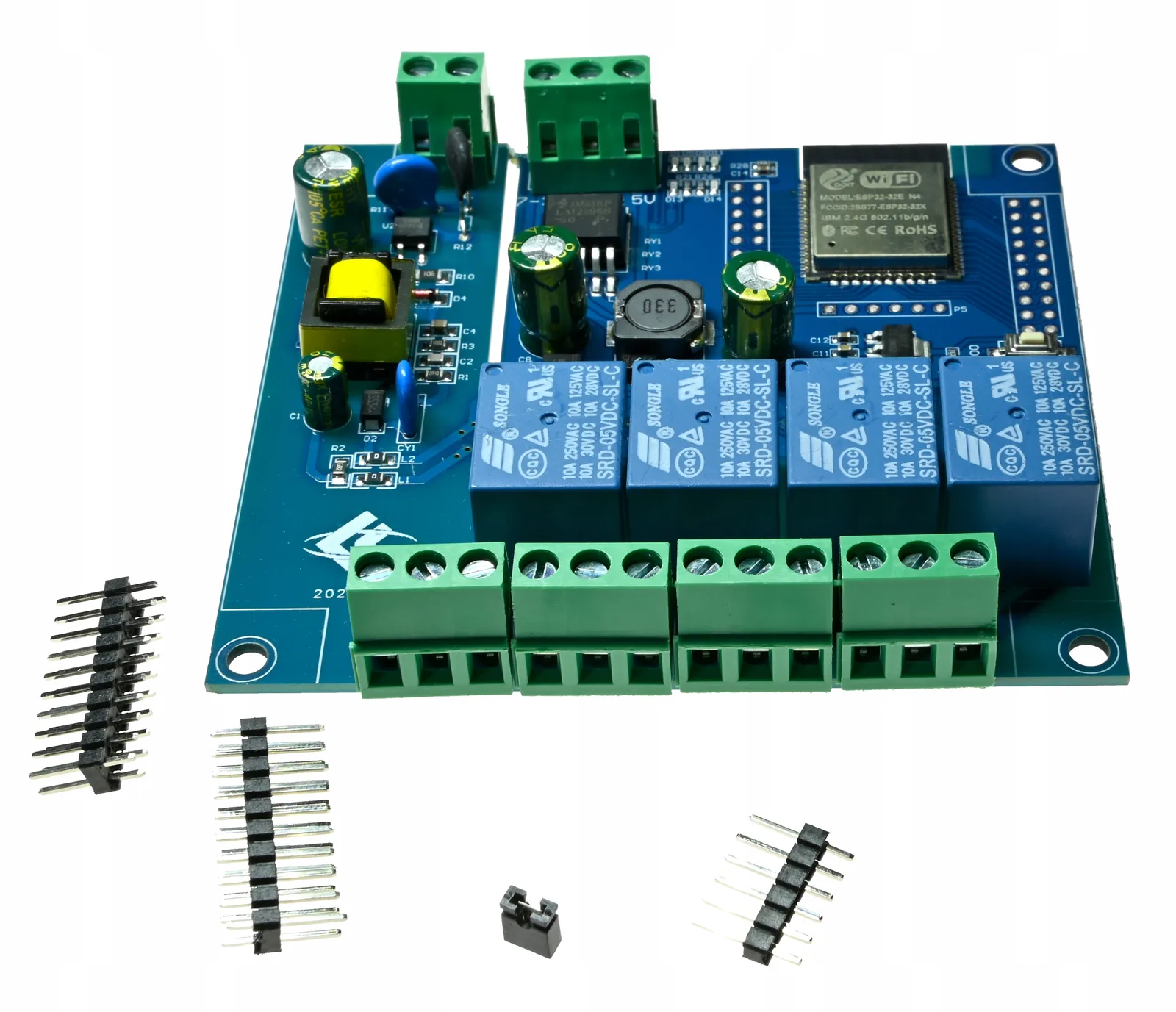

Moduł ESP32-32E WiFi Bluetooth z 4 przekaźnikami- zasilanie AC/DC

– :

Płytka deweloperska z układem ESP32-E, czterema przekaźnikami i wbudowanym zasilaniem 100–240 V AC. Moduł łączy w sobie logikę ESP32, sterowanie obciążeniami sieciowymi oraz wygodne wyprowadzenia GPIO do czujników i automatyki IoT. Idealna baza do projektów smart-home i sterowania urządzeniami 230 V AC.

– :

Cechy produktu

✔ ESP32-E – Wi-Fi 2,4 GHz + Bluetooth

✔ 4 przekaźniki do sterowania obciążeniami AC i DC

✔ Bezpośrednie zasilanie z sieci 100–240 V AC

✔ Przyciski EN (reset) i IO0 (BOOT) do programowania

✔ Pole lutownicze pod listwę goldpin (GPIO, 3V3, GND)

✔ Otwory montażowe pod śruby M3

✔ Moduł do automatyki domowej, IoT, sterowników oświetlenia

– :

Specyfikacja techniczna

✔ Układ główny: ESP32-E (dwurdzeniowy MCU, Wi-Fi 2,4 GHz, Bluetooth)

✔ Liczba przekaźników: 4

✔ Typ przekaźników: elektromagnetyczne, separacja galwaniczna

✔ Napięcie styków: do 250 V AC / 30 V DC

✔ Obciążalność styków: do 10 A (wg oznaczenia na przekaźniku)

✔ Zasilanie: 100–240 V AC (wbudowany zasilacz)

✔ Logika: 3,3 V

✔ Komunikacja: Wi-Fi / Bluetooth, UART do programowania

✔ Przyciski: EN, IO0

✔ Złącza: pole lutownicze pod goldpiny (GPIO, 3V3, GND)

✔ Wymiary: ok. 92 × 92 mm

✔ Montaż: otwory pod śruby M3

– :

Zastosowanie

✔ Sterowniki oświetlenia i urządzeń 230 V AC

✔ Inteligentne gniazdka i moduły automatyki domowej

✔ Systemy Wi-Fi / MQTT / HTTP

✔ Integracja z Home Assistant, ESPHome, Tasmotą

✔ Prototypowanie projektów IoT z wieloma przekaźnikami

– :

Podłączenie

(Praca z napięciem 230 V — moduł wyłącznie dla osób z uprawnieniami / wiedzą techniczną)

✔ L/N → wejście zasilania AC 100–240 V

✔ DC IN (5 V) → bezpośrednie zasilanie logiki modułu

✔ DC IN (7–24 V) → wejście przez wbudowany stabilizator (zasilanie alternatywne zamiast AC)

✔ AC 100–240 V → podstawowe źródło zasilania (zasilacz sieciowy na PCB)

✔ COM/NO/NC → styki przekaźników (zgodnie z nadrukiem na PCB)

✔ UART TX/RX → programowanie ESP32 (w trybie BOOT)

✔ IO0 → przytrzymać przy włączaniu, aby wejść w tryb flashowania

✔ EN → reset układu

✔ 3V3 / GND → zasilanie dla czujników niskonapięciowych

✔ GPIOx → dodatkowe linie ESP32 na polu goldpin

Uwaga:

Nie podłączaj jednocześnie AC i DC

– :

Moduł stanowi solidną podstawę do budowy własnych systemów automatyki domowej z wykorzystaniem ESP32, oferując połączenie przekaźników, łączności Wi-Fi i wygodnych wyprowadzeń GPIO.

– :

– :

Safety information: Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
