IMZ Zestaw zdalnego sterowania IR 38kHz NEC

– :

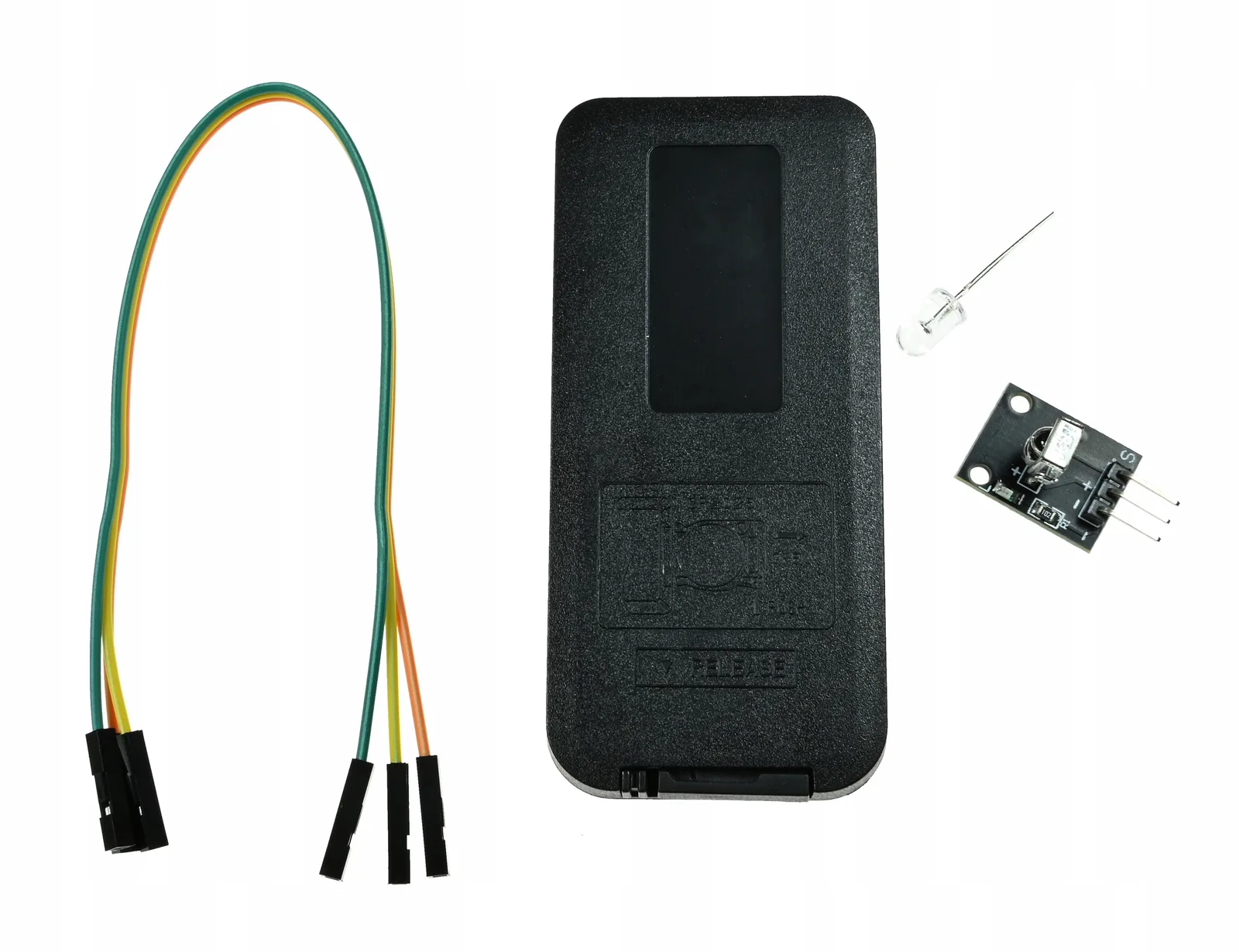

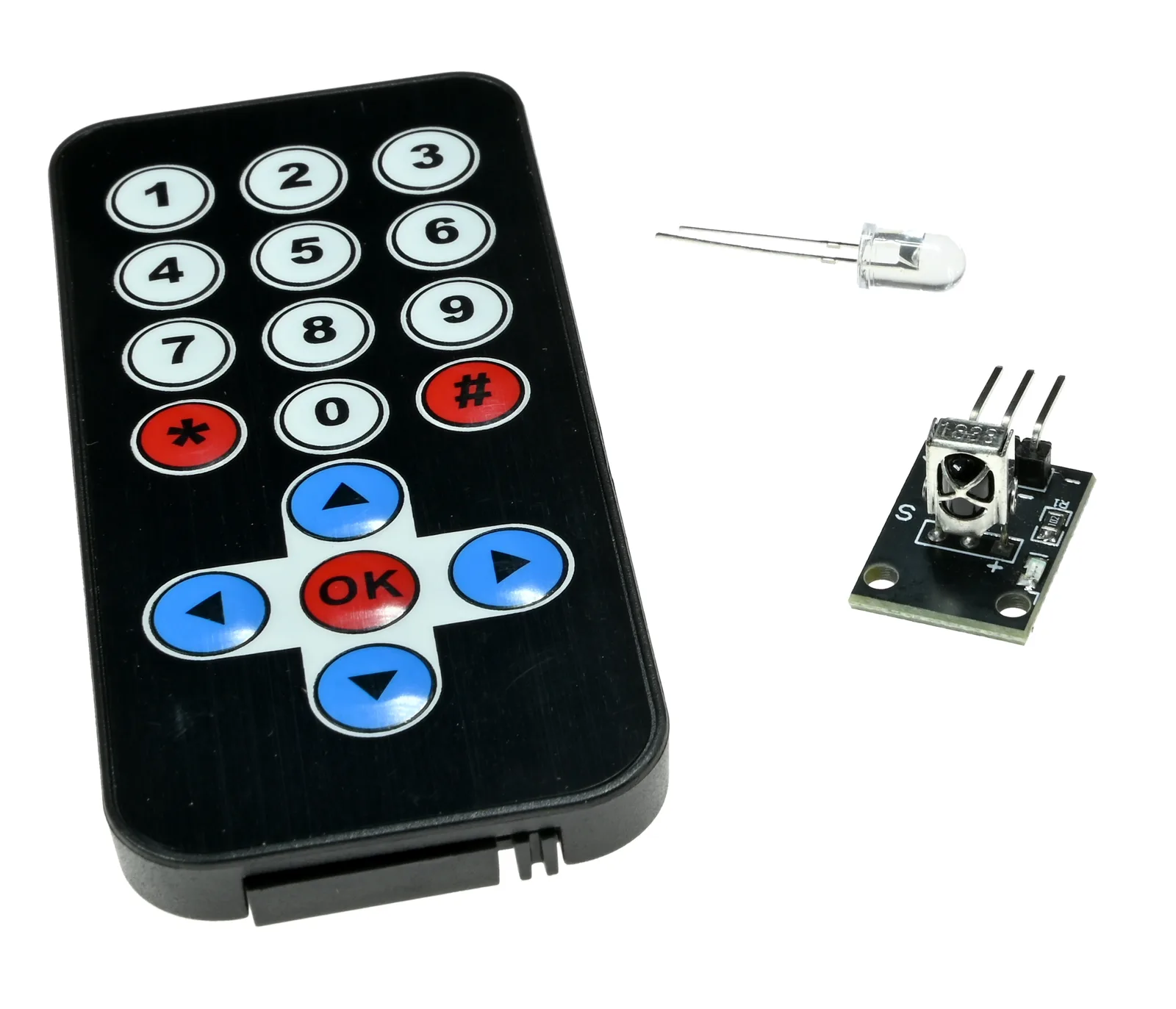

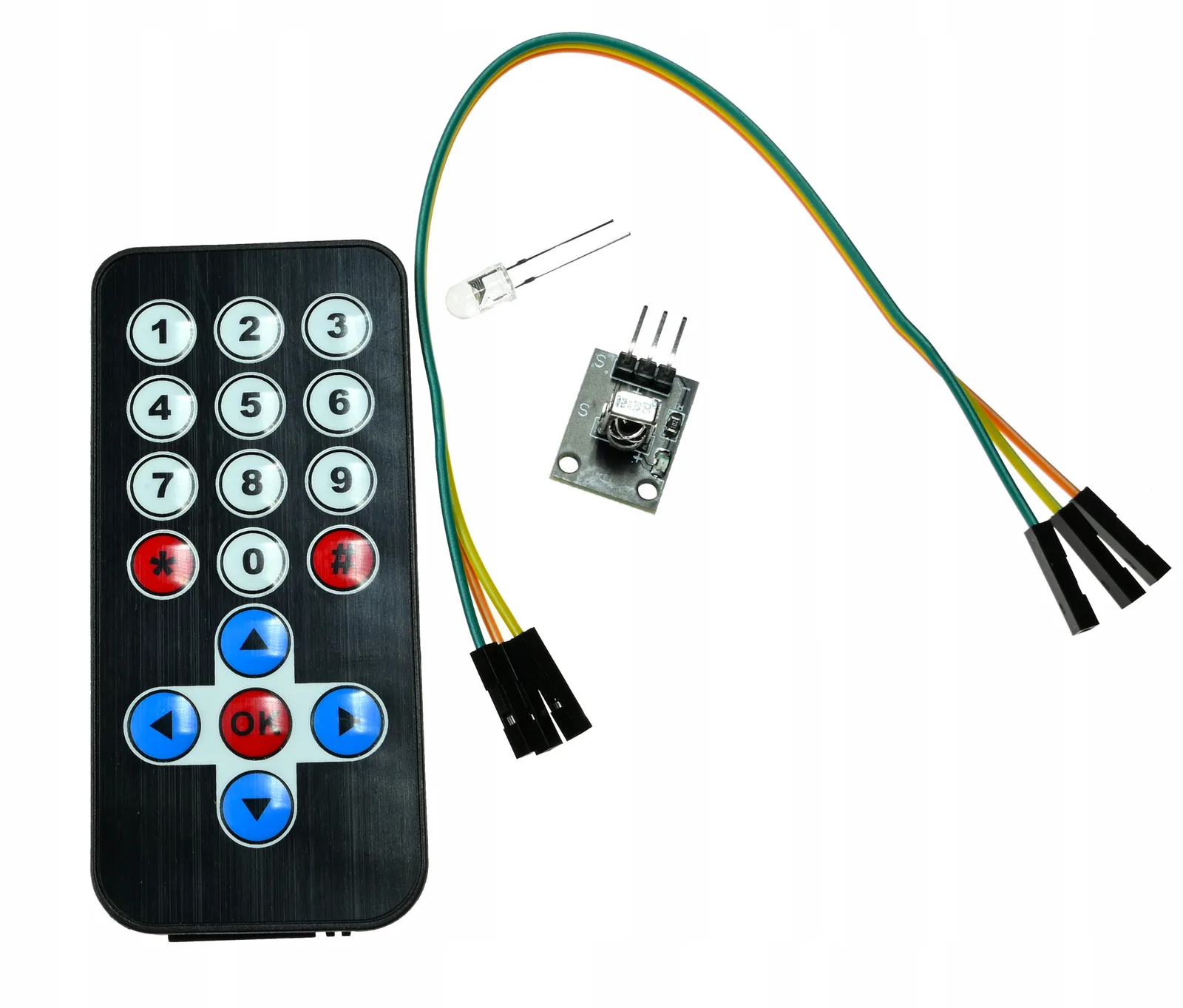

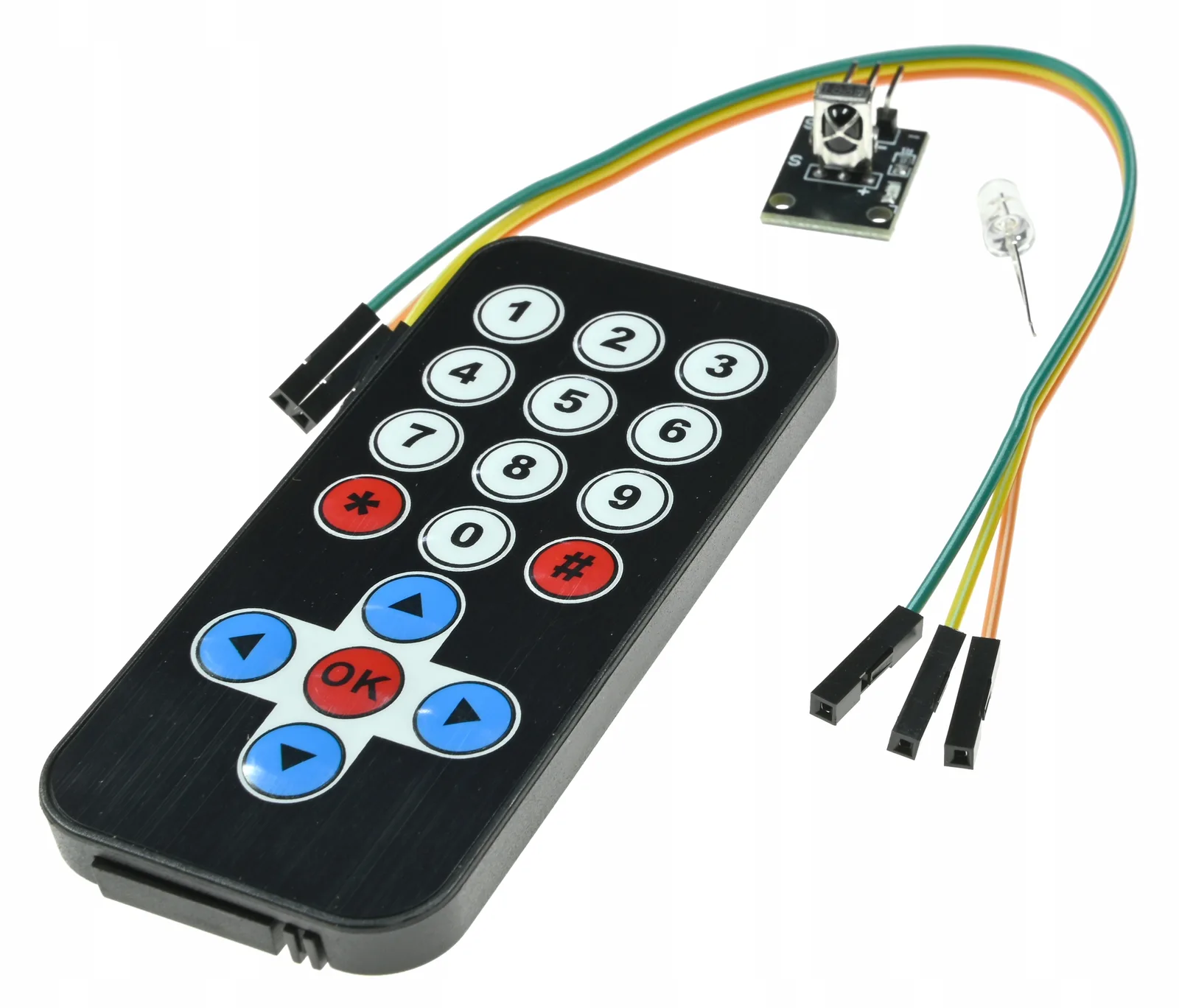

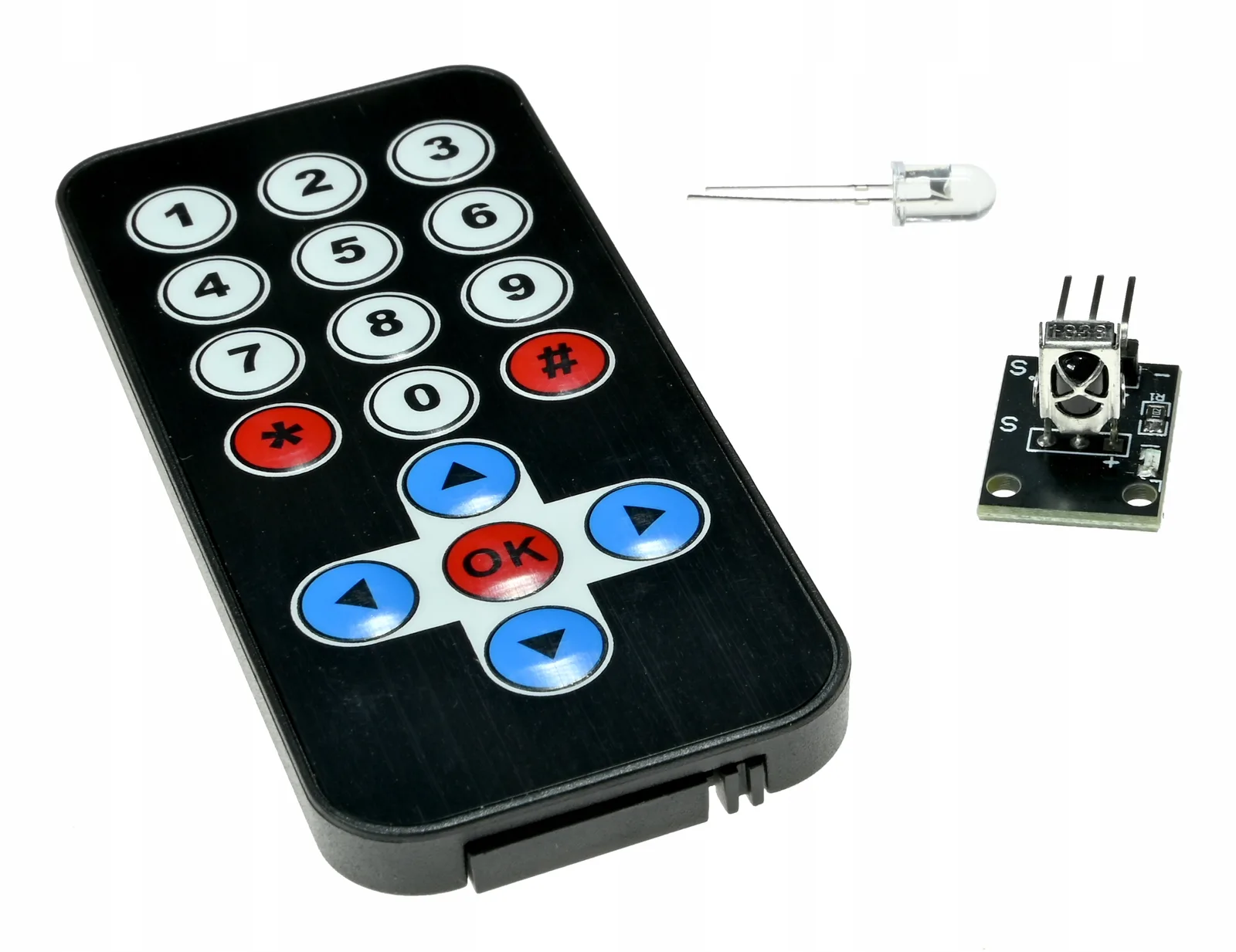

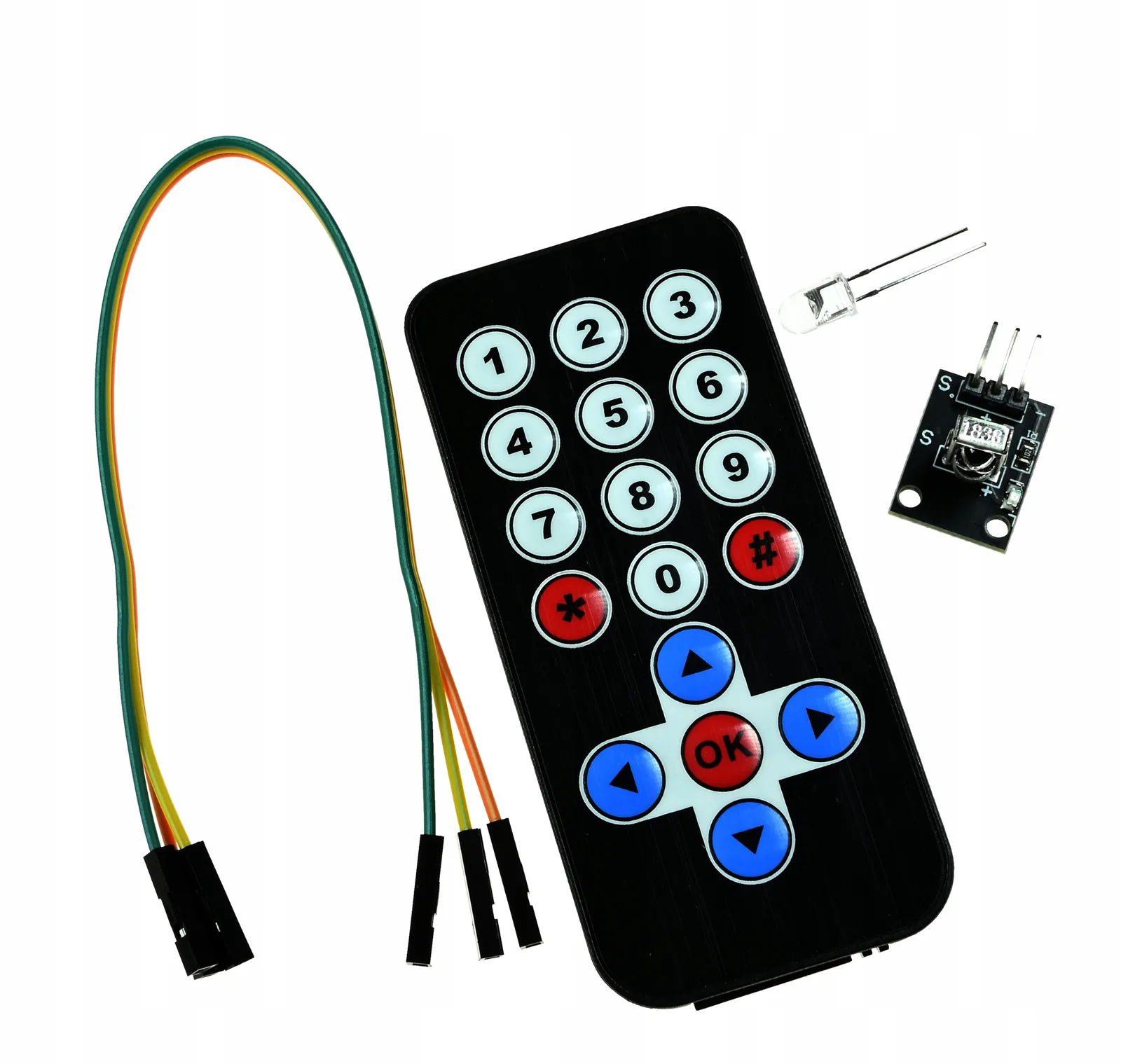

Kompletny zestaw przeznaczony do nauki i obsługi komunikacji na podczerwień w projektach Arduino, ESP oraz innych mikrokontrolerów. Odbiornik 38 kHz pracuje w popularnym protokole NEC, zapewnia stabilny odbiór sygnału i łatwą integrację z bibliotekami takimi jak IRremote. W zestawie znajduje się pilot IR, odbiornik 3-pin, przewody oraz nadajnik – przeźroczysta dioda IR.

– :

Cechy produktu

✔ Odbiornik IR 38 kHz kompatybilny z NEC

✔ Stabilny zasięg pracy

✔ Wbudowany filtr szumów i kwarc 455 kHz dla poprawnego dekodowania sygnału

✔ Praca z Arduino, ESP32, ESP8266, STM32, Raspberry Pi

✔ Pełne wsparcie bibliotek (IRremote / IRrecv)

✔ Dioda IR do wysyłania kodów — umożliwia naukę nadawania

✔ Prosty montaż i uruchomienie – napięcie 5 V

– :

Specyfikacja techniczna

✔ Protokół: NEC

✔ Częstotliwość nośna: 38 kHz

✔ Częstotliwość rezonatora: 455 kHz

✔ Zasięg: >8 m (w typowych warunkach)

✔ Długość fali nadajnika: 940 nm

✔ Zasilanie odbiornika: 5 V

✔ Wymiary pilota: 86 × 40 × 6 mm

✔ Zasilanie pilota: bateria CR2025

– :

Zastosowanie

✔ Nauka odbioru i dekodowania sygnałów IR

✔ Sterowanie robotami, pojazdami, oświetleniem, menu LCD

✔ Projekty edukacyjne na Arduino/ESP

✔ Budowa własnych nadajników/odbiorników IR

✔ Analiza i kopiowanie kodów z pilotów IR (RC5/NEC itd.)

– :

Podłączenie (odbiornik 3-pin)

✔ S → pin cyfrowy (np. D11 w Arduino UNO)

✔ VCC → 5 V

✔ GND → GND

(Dioda IR – nadawanie sygnałów)

✔ Anoda → pin cyfrowy przez rezystor 100–220 Ω

✔ Katoda → GND

– :

Zestaw HX1838 to sprawdzony i prosty sposób na dodanie obsługi podczerwieni do projektów DIY, testów i nauki mikrokontrolerów.

– :
