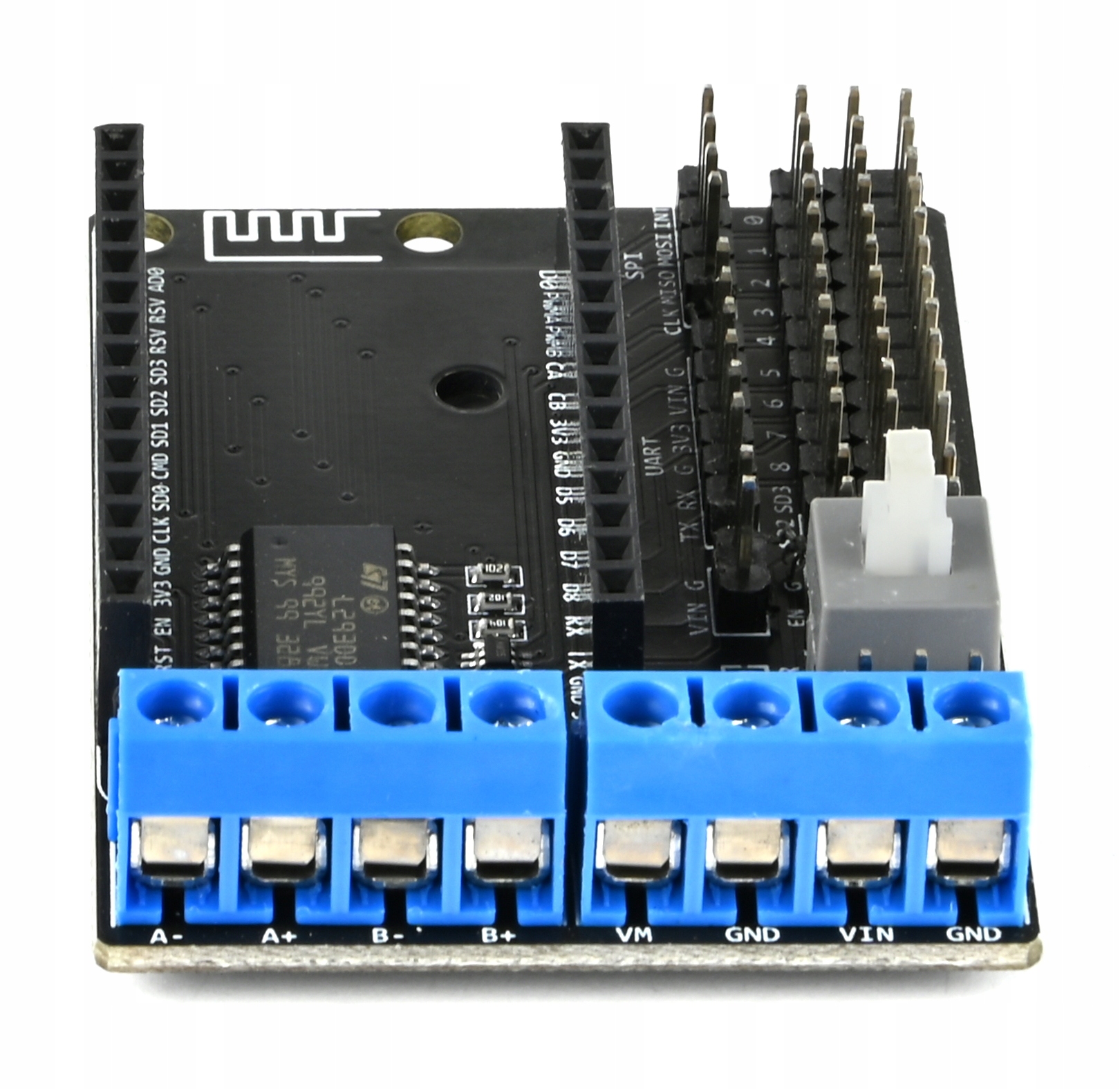

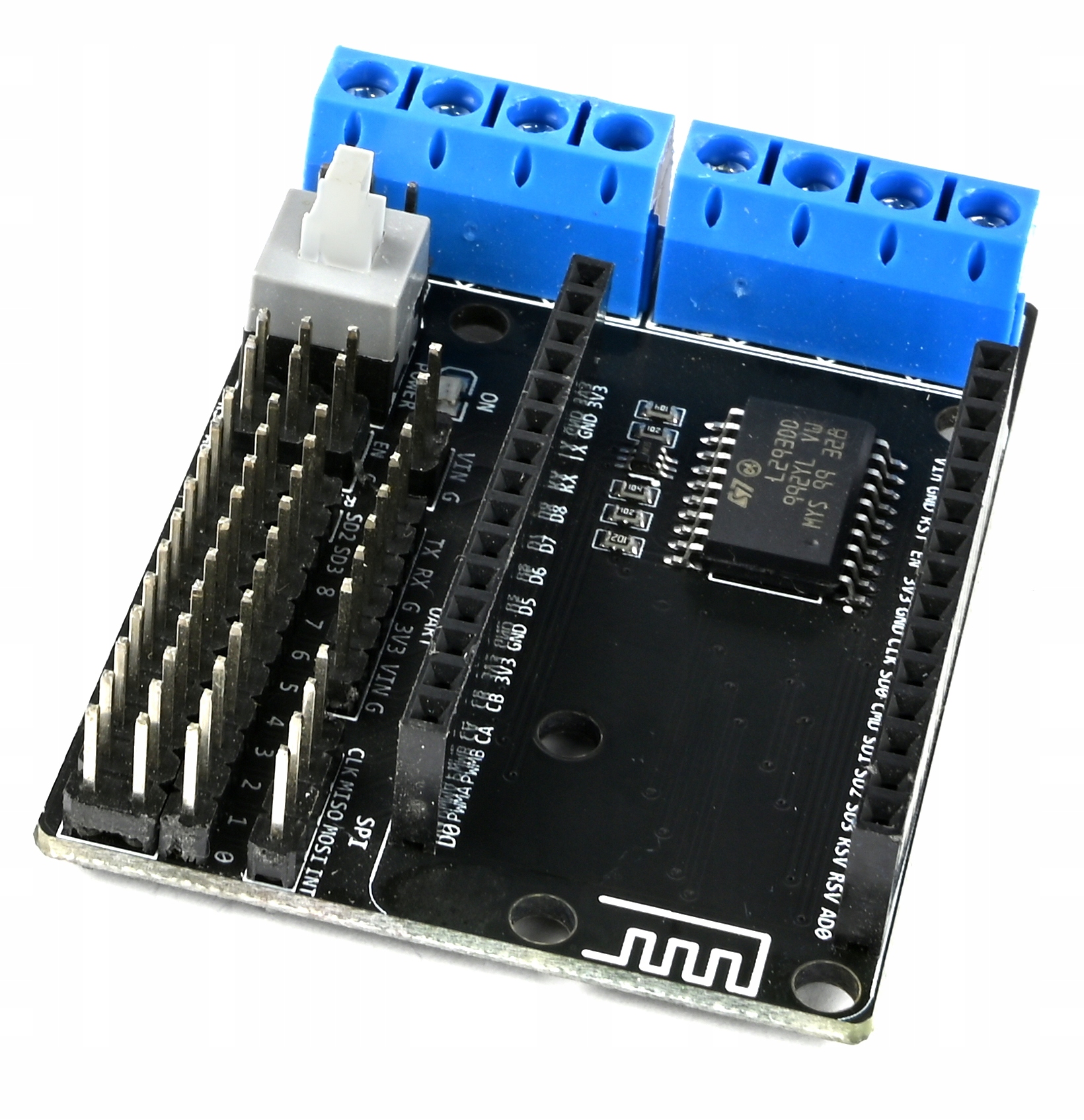

Adapter ESP8266 v2 MOTOR SHIELD – NodeMcu ESP12-E sterownik silników DC

Opis produktu

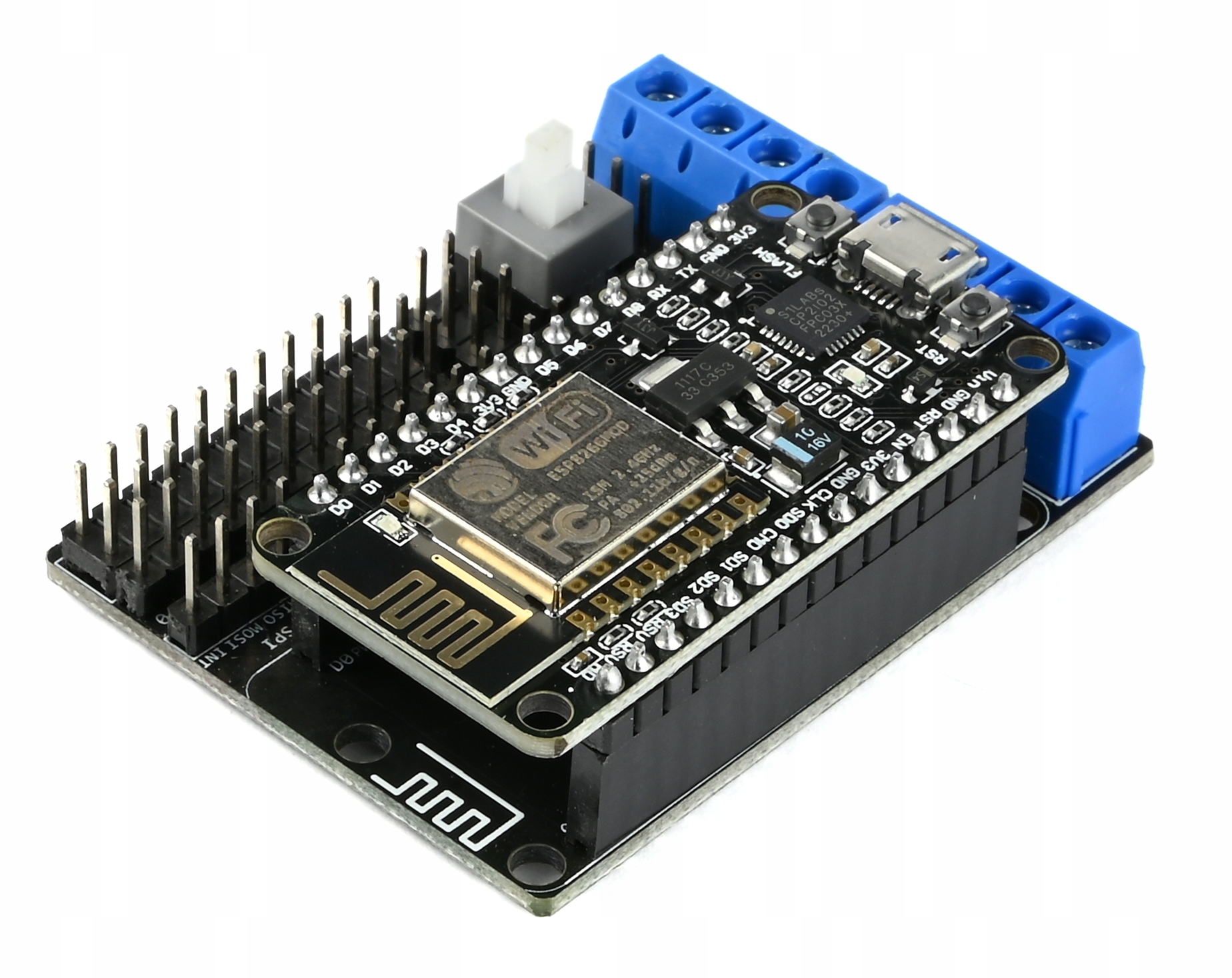

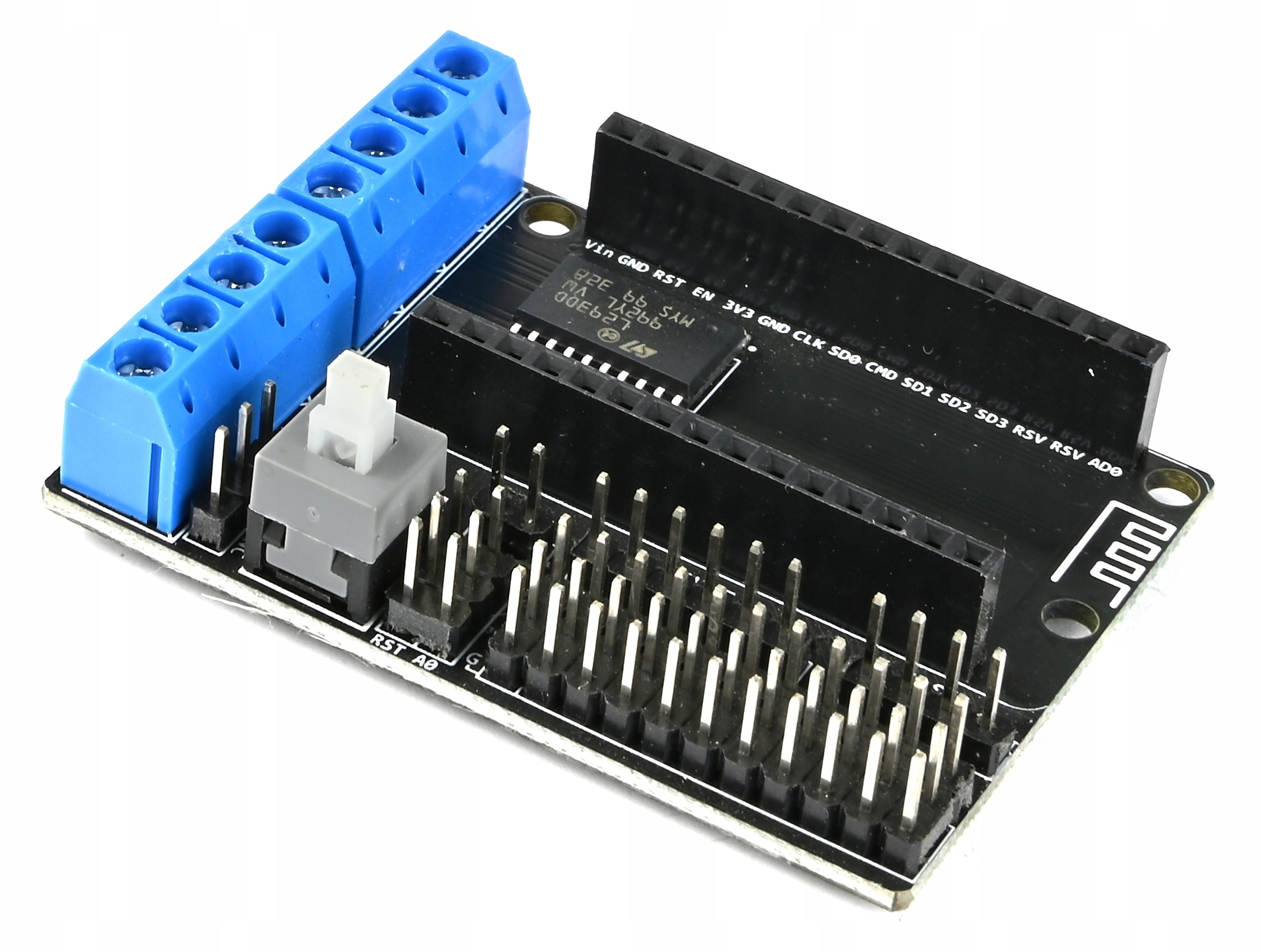

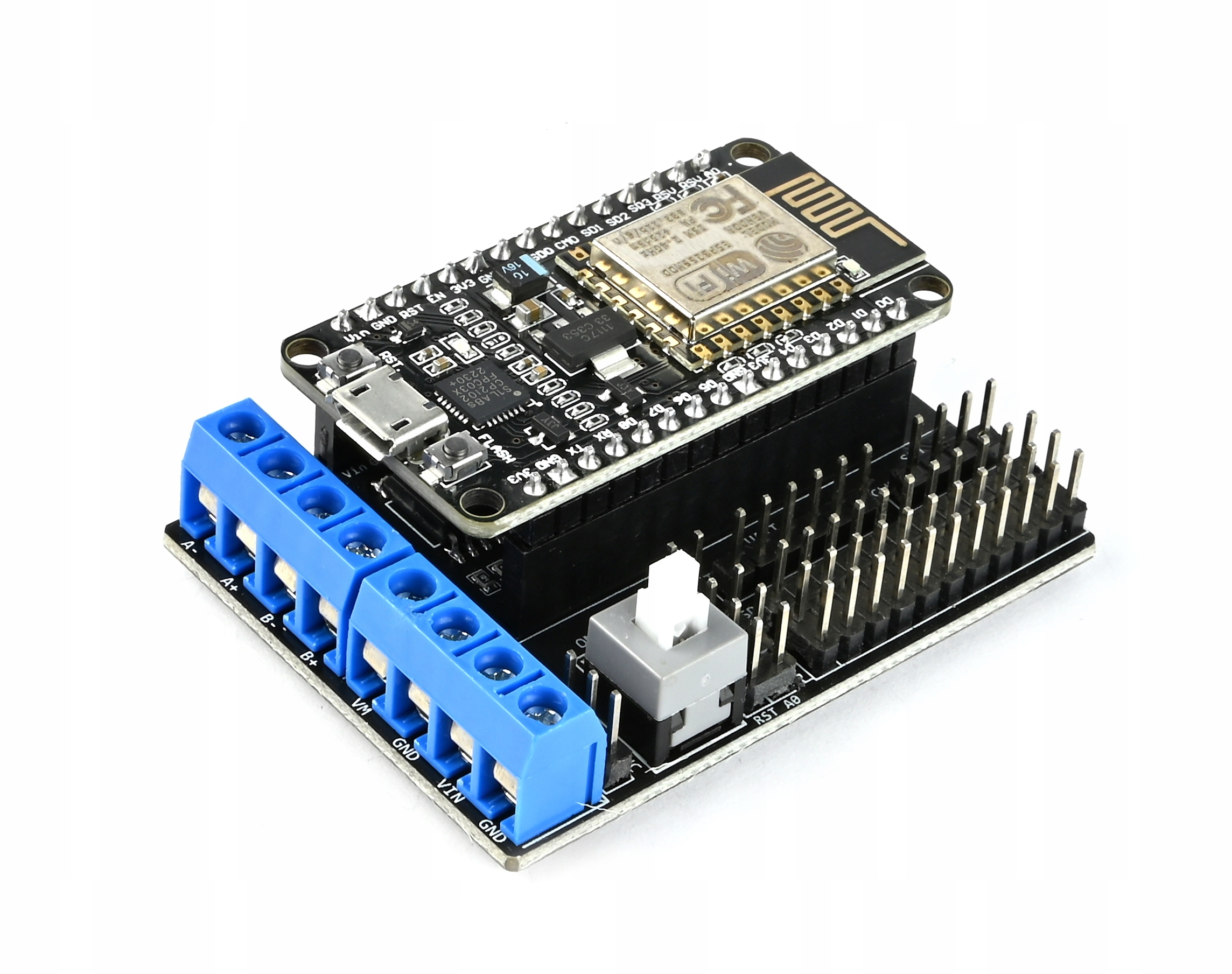

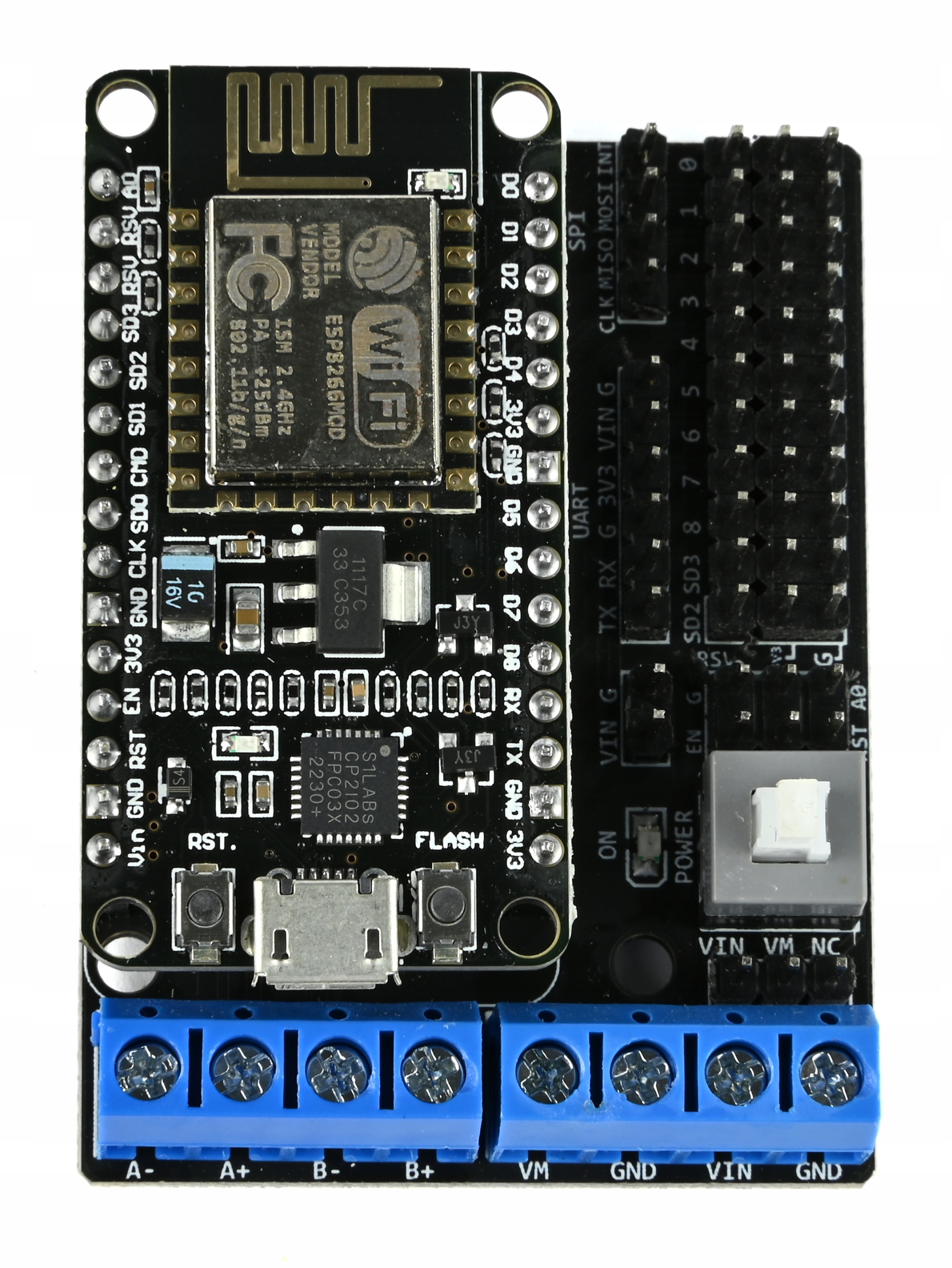

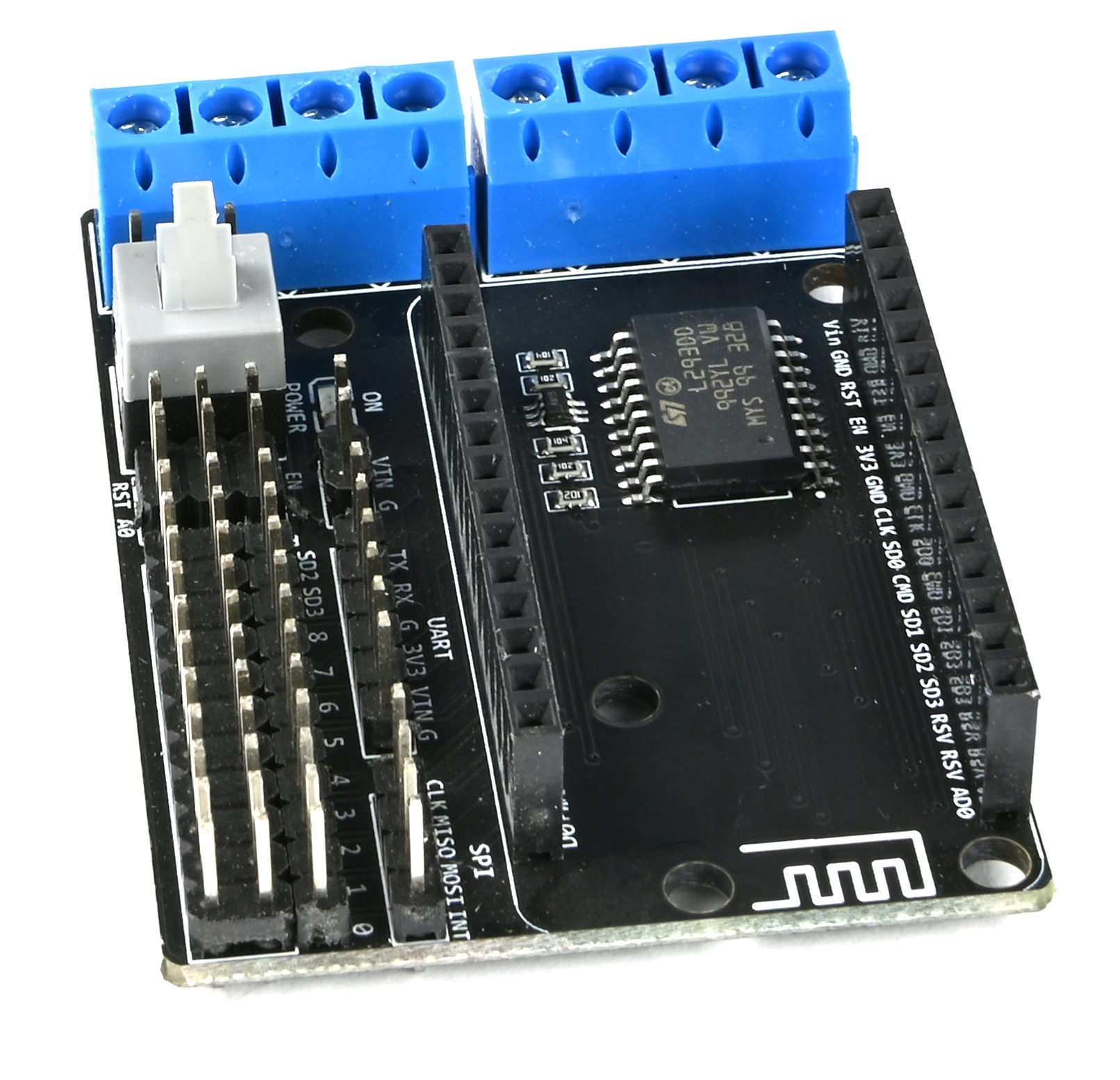

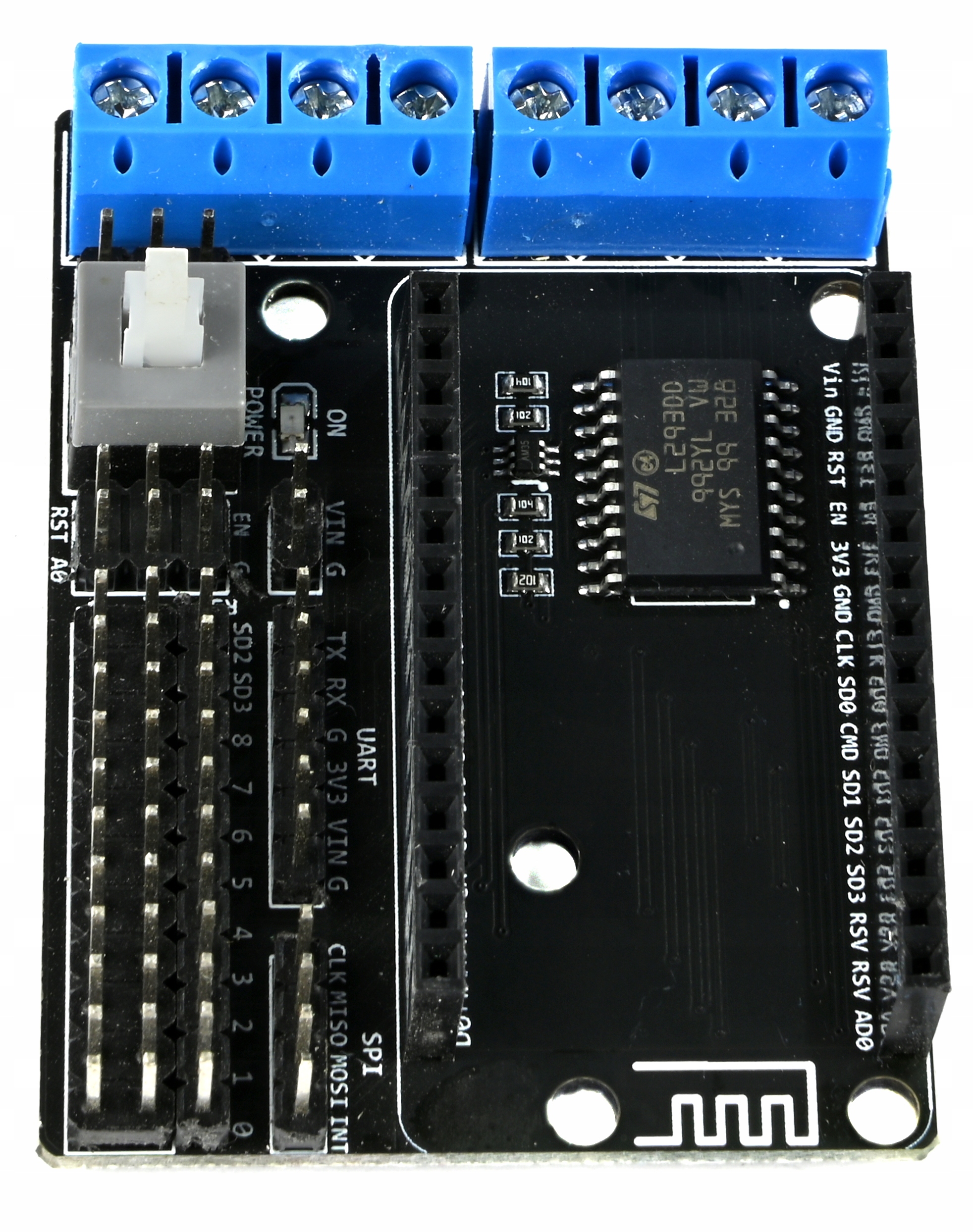

Adapter Motor Shield dla ESP8266 v2 z układem sterownika L293D. Według opisu pozwala sterować dwoma silnikami DC lub jednym silnikiem krokowym; podany zakres napięcia roboczego wynosi 4,5–36 V.

Cechy produktu

• sterownik L293D
• sterowanie dwoma silnikami DC lub jednym silnikiem krokowym
• napięcie robocze: 4,5–36 V
• maksymalny prąd wyjściowy podany w opisie: 1,2 A
• wyprowadzone interfejsy SPI i UART
• złącza do silników DC
• wyprowadzone piny ESP8266 v2 w postaci goldpinów

Cechy szczegółowe

• Sterownik L293D: obsługuje silniki podłączone do adaptera.
• Dwa kanały silników DC: pozwalają sterować dwoma silnikami DC lub, według opisu produktu, jednym silnikiem krokowym.
• Zakres napięcia roboczego 4,5–36 V: umożliwia dobór zasilania silników w podanym zakresie; należy uwzględnić wymagania konkretnego silnika.
• Wyprowadzone piny i interfejsy SPI oraz UART: ułatwiają dostęp do sygnałów płytki ESP8266 v2, jednak źródło nie podaje przypisania pinów sterujących silnikami.

Zastosowanie

• prototypy pojazdów z napędem silnikowym
• roboty mobilne
• projekty edukacyjne i DIY z silnikami DC
• projekty wymagające sterowania silnikiem krokowym
• prototypy automatyki, np. mechanizmy napędowe w systemach nawadniania

Specyfikacja techniczna

• typ: adapter Motor Shield / sterownik silników
• układ sterownika: L293D
• obsługiwane silniki według opisu: 2 silniki DC lub 1 silnik krokowy
• napięcie robocze: 4,5–36 V
• maksymalny prąd wyjściowy podany w opisie: 1,2 A
• złącza: złącza do silników DC
• wyprowadzone interfejsy: SPI, UART
• wymiary: 68 × 53 × 20 mm
• masa: 30 g

Zasilanie

Źródło podaje napięcie robocze adaptera w zakresie 4,5–36 V. Nie określa osobno sposobu podłączenia zasilania, wymagań zasilania logiki ani warunków, w których obowiązuje podany maksymalny prąd 1,2 A. Przed podłączeniem należy zweryfikować oznaczenia na płytce i dokumentację konkretnego wariantu. Nie przekraczać zakresu napięcia roboczego.

Instrukcja

1. Przed montażem sprawdź oznaczenia na adapterze i zgodność posiadanej płytki z ESP8266 v2.
2. Zamontuj płytkę ESP8266 v2 w adapterze zgodnie z rozmieszczeniem goldpinów. Źródło nie podaje rysunku ani pełnego opisu orientacji montażu — nie wciskaj płytki na siłę.
3. Podłącz silniki do złączy silnikowych. Sposób podłączenia silnika krokowego oraz przypisanie kanałów nie zostały podane w źródle.
4. Podłącz zasilanie silników zgodnie z oznaczeniami na płytce, zachowując podany zakres 4,5–36 V i polaryzację. Nie podłączaj zasilania, jeśli oznaczenia są nieczytelne lub niepewne.
5. Nie uruchamiaj silników bez sprawdzenia ich napięcia i wymaganego prądu. Źródło nie określa mapowania pinów sterujących ani przykładowego programu; dlatego nie podano kodu Arduino.

Podłączenie

Adapter jest przeznaczony do współpracy z płytką ESP8266 v2. Źródło opisuje goldpiny z wyprowadzonymi ważnymi pinami ESP8266 oraz złącza silników DC, ale nie podaje numerów pinów sterujących, schematu połączeń ani oznaczeń wejść zasilania. Połączenia wykonuj wyłącznie zgodnie z nadrukami na konkretnym egzemplarzu i jego dokumentacją. Nie ustalaj pinów na podstawie samego opisu.

Kompatybilność

• płytki ESP8266 v2 — zgodnie z opisem produktu

Informacje bezpieczeństwa

• Używaj modułu w suchym, wentylowanym miejscu, z dala od cieczy i materiałów łatwopalnych.
• Przed zmianą połączeń odłącz zasilanie.
• Sprawdź polaryzację oraz napięcie zasilania przed uruchomieniem; źródło podaje zakres roboczy 4,5–36 V.
• Dobieraj silniki i zasilacz do parametrów sterownika; prąd 1,2 A jest wartością maksymalną podaną w opisie, bez wskazania warunków pracy.
• Podczas prób zabezpiecz odsłonięte przewodzące elementy przed przypadkowym zwarciem.
• Moduł nie jest zabawką. Montaż i testy powinny być wykonywane przez osoby potrafiące bezpiecznie pracować z układami elektronicznymi.

Ostrzeżenia

• Nie przekraczaj podanego zakresu napięcia roboczego 4,5–36 V.
• Nie zakładaj, że prąd 1,2 A może być pobierany stale lub jednocześnie przez każdy kanał — źródło nie precyzuje warunków tej wartości.
• Nie podłączaj silników ani zasilania do niezweryfikowanych pinów.
• Nie zwieraj wyjść silnikowych ani zacisków zasilania.
• Nie podłączaj ani nie odłączaj silników przy włączonym zasilaniu.
• Przerwij pracę, jeśli moduł lub przewody nadmiernie się nagrzewają, pojawia się zapach przegrzania albo niestabilne działanie.

Przeznaczenie produktu

• adapter do prototypowania i projektów edukacyjnych z płytką ESP8266 v2
• sterowanie niskonapięciowymi silnikami w projektach DIY, po sprawdzeniu zgodności parametrów silnika i sterownika

Zastosowania wykluczone

• nie jest przeznaczony do zastosowań medycznych ani podtrzymujących życie
• nie używać jako elementu systemów bezpieczeństwa, awaryjnego zatrzymania ani ochrony osób
• nie stosować w instalacjach sieciowych ani w aplikacjach wymagających parametrów niewymienionych w specyfikacji
• nie używać poza podanym zakresem napięcia roboczego

Zawartość zestawu

• adapter Motor Shield dla ESP8266 v2
• płytka ESP8266 nie wchodzi w skład oferty według opisu źródłowego

Najczęstsze pytania

Czy płytka ESP8266 jest częścią zestawu?
Nie. Opis oferty wskazuje, że sprzedawany jest sam adapter.

Ile silników można podłączyć?
Według opisu adapter obsługuje dwa silniki DC lub jeden silnik krokowy.

Jakie napięcie robocze podaje sprzedawca?
Zakres wynosi 4,5–36 V. Źródło nie opisuje osobno zasilania logiki.

Jaki prąd wyjściowy podano w specyfikacji?
Opis podaje maksymalnie 1,2 A, ale nie określa warunków ani tego, czy wartość dotyczy pojedynczego kanału czy całego modułu.

Które piny sterują silnikami?
Źródło nie podaje mapowania pinów. Należy sprawdzić oznaczenia i dokumentację właściwego wariantu przed podłączeniem.

O produkcie

Adapter rozszerza płytkę ESP8266 v2 o możliwość sterowania silnikami za pośrednictwem układu L293D. Może stanowić podstawę prototypu robota, pojazdu lub innego projektu, w którym mikrokontroler steruje napędem. Oferta obejmuje sam adapter; płytkę ESP8266 należy zapewnić osobno.

Dlaczego warto

• układ sterownika L293D na adapterze
• możliwość sterowania dwoma silnikami DC lub jednym silnikiem krokowym według opisu produktu
• zgodność z płytkami ESP8266 v2 deklarowana w źródle
• wyprowadzone piny płytki oraz interfejsy SPI i UART
• złącza do podłączenia silników DC
