Belka tensometryczna 5kg. 80mm

Opis produktu

Zestaw składa się z belki tensometrycznej o maksymalnym obciążeniu 5 kg oraz modułu przetwornika HX711. Belka zamienia przyłożoną siłę na sygnał elektryczny, który moduł HX711 przetwarza na dane cyfrowe.

Cechy produktu

• maksymalne obciążenie belki: 5 kg
• wymiary belki: 12,7 × 12,7 × 80 mm
• cztery przewody belki
• otwory montażowe: 2 × M4 i 2 × M5
• moduł przetwornika HX711
• rozdzielczość HX711: 24 bity
• dwa wybierane różnicowe kanały wejściowe
• wybierane wzmocnienie: 32, 64 lub 128

Cechy szczegółowe

• Pomiar tensometryczny: belka przekształca przyłożoną siłę w sygnał elektryczny.
• Moduł HX711: przetwarza sygnał z belki na dane cyfrowe.
• Zakres do 5 kg: przeznaczony do pomiarów w granicach maksymalnego obciążenia belki.
• Cztery przewody: źródło podaje liczbę przewodów, ale nie podaje ich kolorów ani przypisania.
• Otwory M4 i M5: umożliwiają montaż z wykorzystaniem dwóch rozmiarów otworów.
• Wybierane wzmocnienie HX711: dostępne ustawienia 32, 64 i 128 pozwalają dobrać wzmocnienie wejściowe.

Zastosowanie

• budowa i nauka działania prostych układów wagowych
• projekty pomiaru siły i masy w elektronice DIY
• eksperymenty edukacyjne z czujnikiem tensometrycznym i przetwarzaniem sygnału

Specyfikacja techniczna

• typ: belka tensometryczna z modułem HX711
• maksymalne obciążenie belki: 5 kg
• wymiary belki: 12,7 × 12,7 × 80 mm
• masa belki: około 30 g
• liczba przewodów belki: 4
• otwory montażowe: 2 × M4 oraz 2 × M5
• rozdzielczość modułu HX711: 24 bity
• kanały wejściowe HX711: 2 wybierane różnicowe
• wzmocnienie HX711: 32, 64 lub 128
• interfejs: cyfrowy; materiał źródłowy określa go jako SPI
• pobór prądu modułu HX711 podczas pracy: poniżej 1,5 mA
• pobór prądu modułu HX711 w trybie wyłączenia: poniżej 1 µA

Zasilanie

Materiał źródłowy podaje napięcie sterujące belki 5–10 V. Dla modułu HX711 podano napięcie robocze 3,3–5 V oraz zakres zasilania układu 2,6–5,5 V. To różne informacje dotyczące elementów zestawu; przed podłączeniem należy sprawdzić oznaczenia konkretnego modułu i dopuszczalne napięcie zasilania belki. Źródło nie opisuje sposobu połączenia zasilania między modułem a belką.

Instrukcja

1. Zamocuj belkę mechanicznie, wykorzystując odpowiednie otwory M4 lub M5. Nie przekraczaj maksymalnego obciążenia 5 kg.
2. Przed podłączeniem sprawdź oznaczenia modułu HX711 i ustal dopuszczalne napięcia zasilania. Źródło podaje osobno napięcie sterujące belki 5–10 V i napięcie robocze modułu 3,3–5 V.
3. Połącz belkę z modułem HX711 zgodnie z oznaczeniami na konkretnym egzemplarzu. Materiał źródłowy nie podaje kolorów przewodów ani przypisania pinów, dlatego nie należy ich zgadywać.
4. Podłącz wyjście cyfrowe modułu do kontrolera zgodnie z jego dokumentacją oraz dokumentacją używanego oprogramowania. Źródło nie określa pinów ani platformy, więc nie można podać poprawnego schematu ani przykładowego kodu Arduino.
5. Po uruchomieniu wykonaj kalibrację układu pomiarowego w używanym oprogramowaniu przed interpretacją odczytów jako masy.

Podłączenie

Belka ma cztery przewody, a zestaw zawiera moduł HX711. Materiał źródłowy nie podaje kolorów przewodów, oznaczeń ich funkcji ani pinów modułu do podłączenia z kontrolerem. Połączenia należy wykonać według oznaczeń na konkretnym egzemplarzu i dokumentacji jego modułu; nie należy dobierać ich na podstawie samych kolorów przewodów.

Informacje bezpieczeństwa

• Przed zasileniem sprawdź napięcia dopuszczalne dla belki i modułu HX711; źródło podaje różne zakresy dla tych elementów.
• Podłączaj i odłączaj przewody przy wyłączonym zasilaniu.
• Montuj belkę stabilnie i stosuj ją wyłącznie w granicach obciążenia do 5 kg.
• Chroń moduł i połączenia elektryczne przed wilgocią, przewodzącymi zanieczyszczeniami oraz przypadkowym zwarciem.
• Używaj produktu w niskonapięciowych układach elektronicznych i zapewnij bezpieczne mocowanie ważonych obiektów.

Ostrzeżenia

• Nie przekraczaj maksymalnego obciążenia belki wynoszącego 5 kg.
• Nie podawaj napięcia 5–10 V przeznaczonego w opisie dla belki na zasilanie modułu HX711 bez sprawdzenia specyfikacji konkretnego modułu.
• Nie podłączaj przewodów belki do nieznanych pinów; ich kolorów i przypisania nie podano.
• Nie używaj czujnika z uszkodzonymi przewodami, poluzowanym mocowaniem ani widocznymi uszkodzeniami.

Przeznaczenie produktu

• Do projektów DIY i edukacyjnych z pomiarem siły lub masy.
• Do integracji z niskonapięciowymi układami elektronicznymi, po potwierdzeniu połączeń i wymagań zasilania.

Zastosowania wykluczone

• Nie stosować jako samodzielnego, certyfikowanego przyrządu pomiarowego.
• Nie stosować w urządzeniach medycznych ani systemach, od których zależy bezpieczeństwo życia.
• Nie stosować w aplikacjach, w których przekroczenie obciążenia lub błędny odczyt może spowodować zagrożenie.
• Nie używać do pomiarów powyżej 5 kg.

Zawartość zestawu

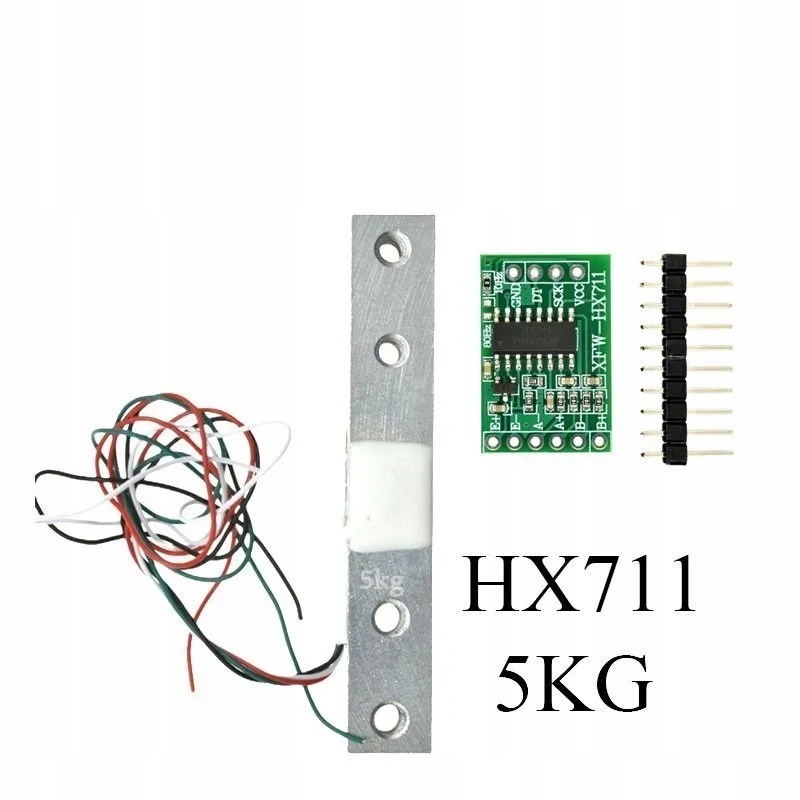

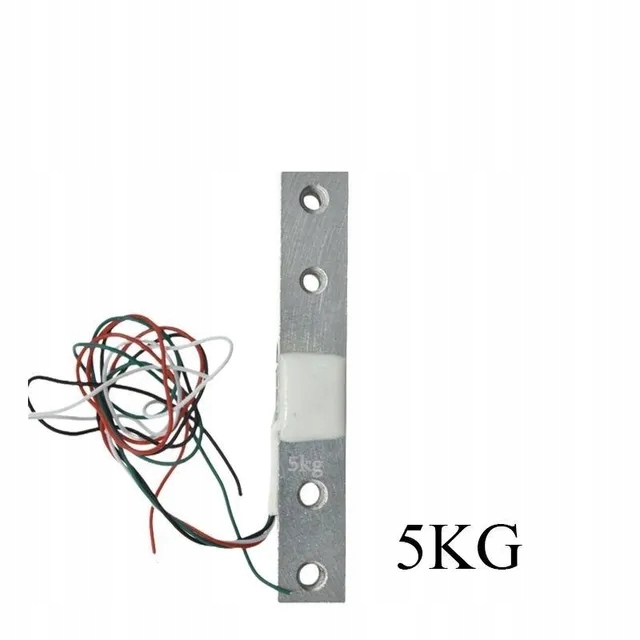

• belka tensometryczna o maksymalnym obciążeniu 5 kg

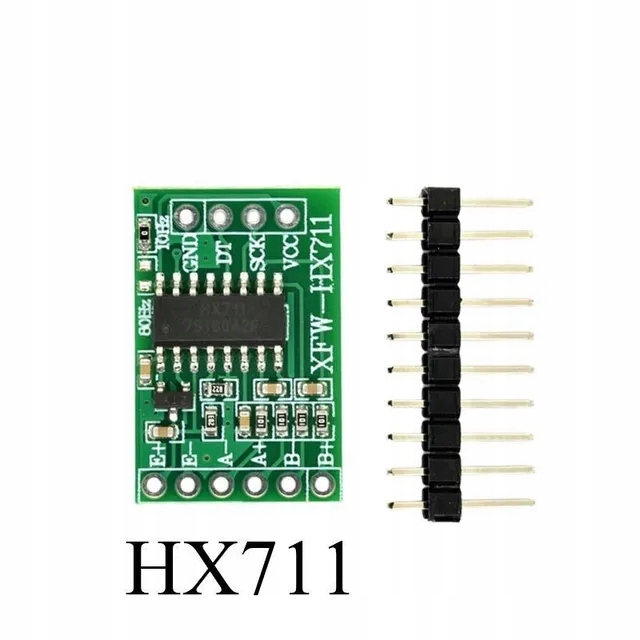

• moduł przetwornika HX711

Najczęstsze pytania

Jaki jest maksymalny zakres obciążenia belki?
Maksymalne obciążenie podane w materiale źródłowym wynosi 5 kg.

Jakie są wymiary belki?
12,7 × 12,7 × 80 mm.

Czy w zestawie znajduje się moduł HX711?
Tak. Materiał źródłowy opisuje zestaw zawierający belkę oraz moduł HX711.

Jak podłączyć cztery przewody belki?
Źródło nie podaje kolorów ani funkcji przewodów. Należy kierować się oznaczeniami konkretnego egzemplarza i dokumentacją modułu.

O produkcie

Belka tensometryczna umożliwia pomiar siły przez przekształcenie odkształcenia elementu pomiarowego w sygnał elektryczny. Dołączony moduł HX711 przetwarza sygnał z belki na postać cyfrową, którą można wykorzystać w projekcie pomiarowym. Zestaw może posłużyć do budowy własnego układu wagowego lub do nauki współpracy czujnika z przetwornikiem ADC.

Dlaczego warto

• belka o zakresie do 5 kg i długości 80 mm
• moduł HX711 dołączony do belki
• cztery przewody belki
• otwory montażowe M4 i M5
• podane parametry modułu obejmują rozdzielczość 24-bitową i wybierane wzmocnienie
