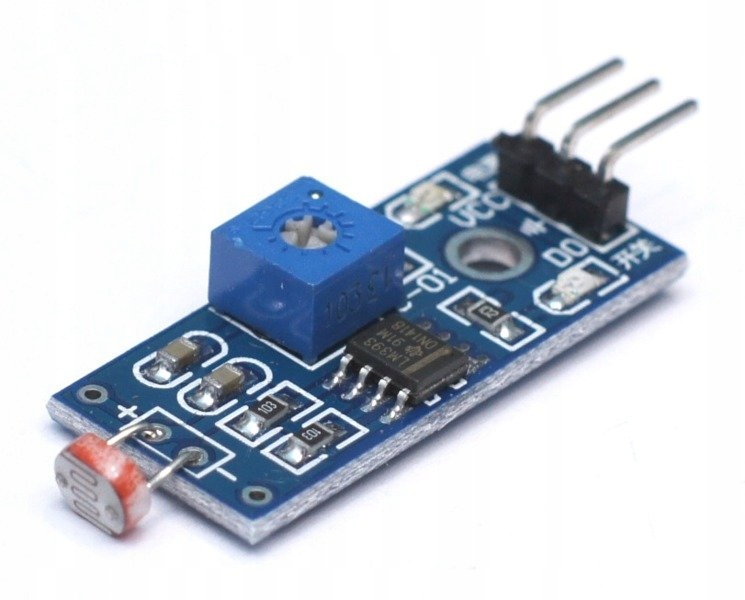

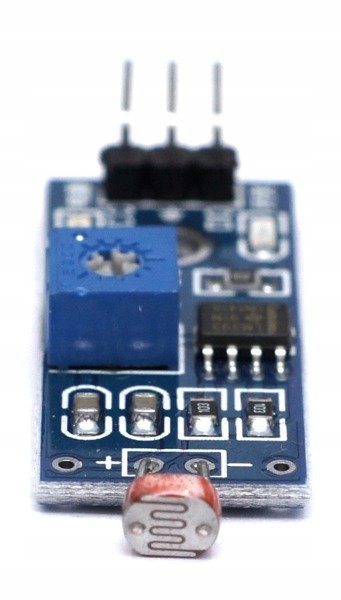

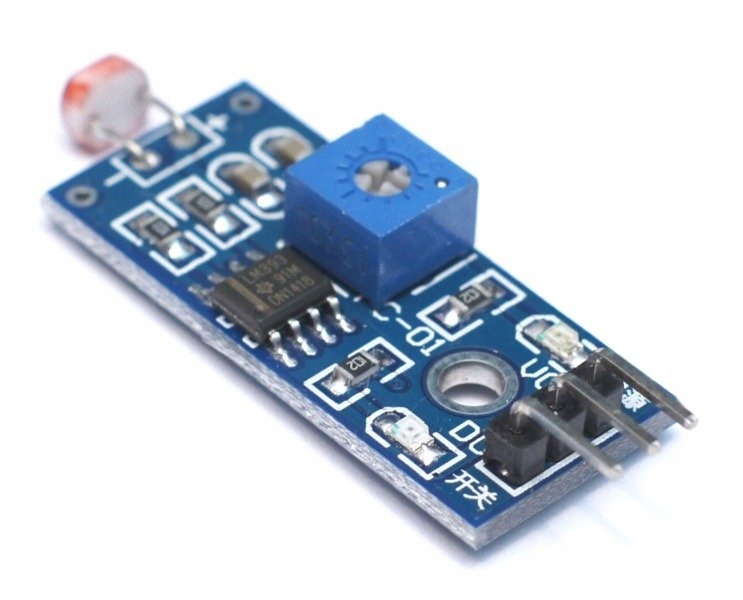

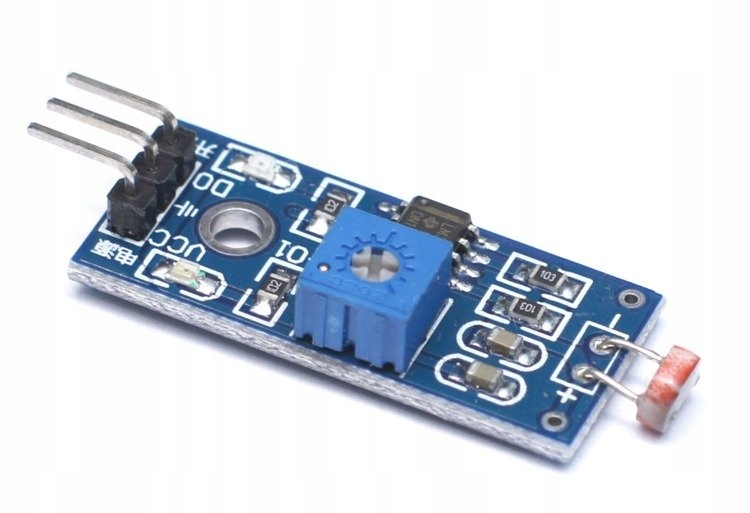

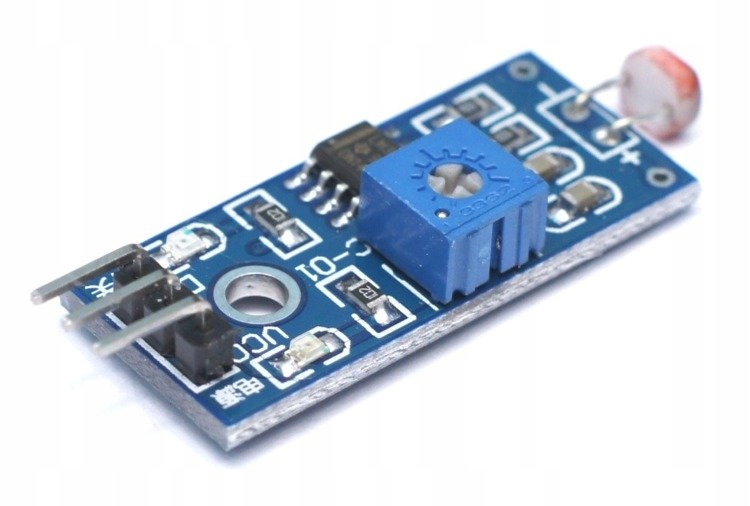

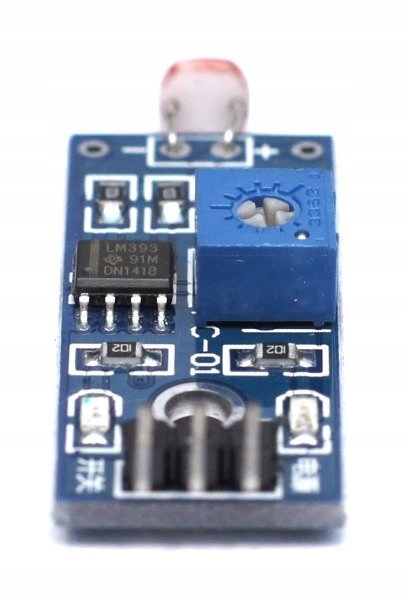

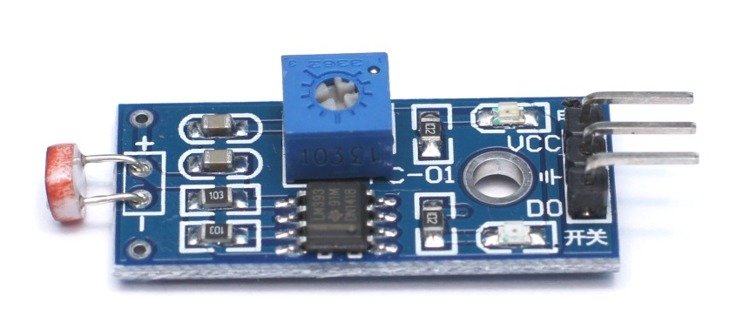

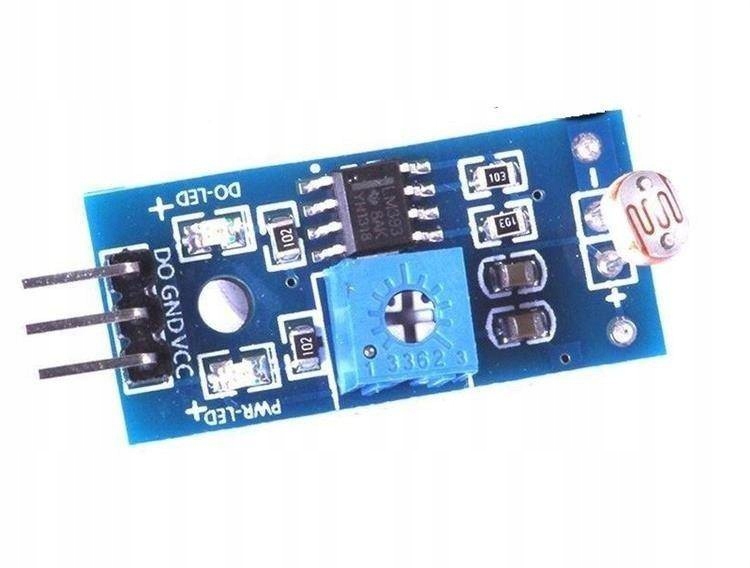

Czujnik światła LM393 fotorezystor moduł do Arduino ESP Raspberry Pi DIY

Opis produktu

Moduł wykrywa zmiany oświetlenia za pomocą fotorezystora, a komparator LM393 udostępnia sygnał cyfrowy D0. Próg przełączania można regulować potencjometrem.

Cechy produktu

• fotorezystor do wykrywania światła
• komparator LM393
• cyfrowe wyjście D0
• regulacja progu potencjometrem
• sygnalizacja LED
• zasilanie 3,3–5 V

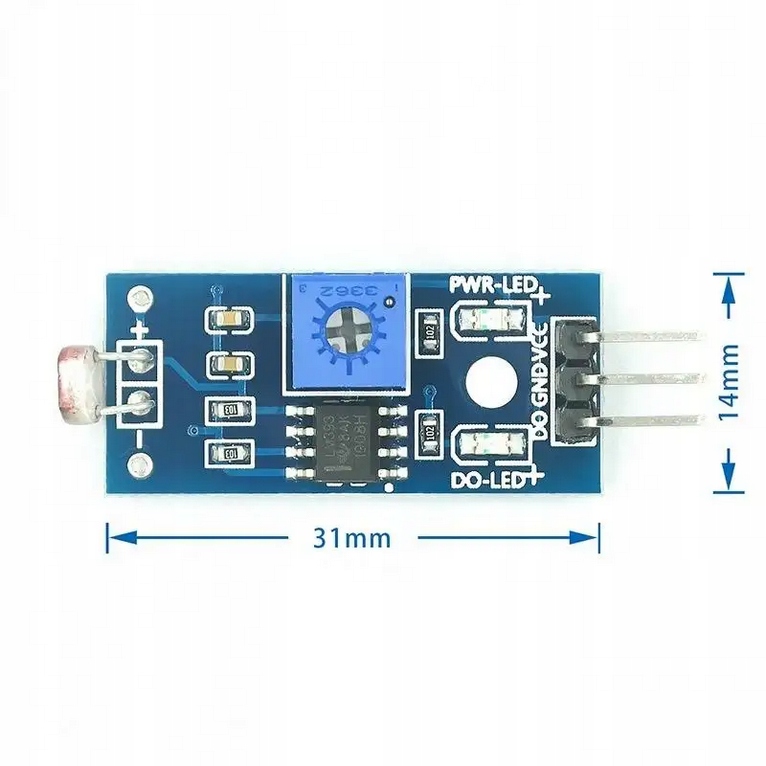

• wymiary około 31 × 14 mm

Cechy szczegółowe

• Fotorezystor: reaguje na zmianę oświetlenia otoczenia.
• Komparator LM393: przekształca sygnał z układu czujnika na sygnał cyfrowy.
• Wyjście D0: umożliwia odczyt stanu czujnika przez wejście cyfrowe sterownika.
• Regulacja potencjometrem: pozwala ustawić próg przełączania.
• Sygnalizacja LED: ułatwia obserwację stanu modułu.
• Zasilanie 3,3–5 V: pozwala zasilać moduł napięciem z tego zakresu.

Zastosowanie

• wykrywanie zmiany oświetlenia w projektach elektronicznych
• sterowanie oświetleniem po połączeniu z odpowiednim sterownikiem
• projekty edukacyjne i DIY
• robotyka i modelarstwo
• eksperymenty z czujnikami i automatyką

Specyfikacja techniczna

• element światłoczuły: fotorezystor
• układ komparatora: LM393
• napięcie zasilania: 3,3–5 V
• wyjście: cyfrowe D0
• regulacja progu: potencjometr
• złącza: VCC, GND, D0
• wymiary modułu: około 31 × 14 mm

Zasilanie

Moduł wymaga zasilania napięciem 3,3–5 V. Zasilanie należy podłączyć do VCC i GND. Źródło nie podaje poboru prądu.

Instrukcja

1. Podłącz VCC modułu do zasilania 3,3–5 V, a GND do masy układu.
2. Podłącz D0 do wejścia cyfrowego mikrokontrolera. Przed podłączeniem sprawdź, czy poziom napięcia wyjściowego modułu jest bezpieczny dla używanego wejścia.
3. Włącz zasilanie i zmieniaj oświetlenie fotorezystora.
4. Reguluj potencjometr, aby ustawić próg przełączania. Obserwuj diodę sygnalizacyjną i stan odczytywany na wejściu cyfrowym.
5. Poniższy przykład odczytuje stan D0 na pinie 2 Arduino. Nie zakłada, który stan logiczny odpowiada wykryciu światła — należy ustalić to doświadczalnie.

// Odczyt cyfrowego wyjścia D0 modułu czujnika światła.
// Połączenia: D0 modułu do pinu 2 Arduino, GND modułu do GND Arduino.
// VCC podłącz do zasilania zgodnego z zakresem modułu: 3,3–5 V.

const int pinCzujnika = 2;  // Pin Arduino podłączony do wyjścia D0

void setup() {
  Serial.begin(9600);             // Uruchomienie komunikacji z monitorem portu szeregowego
  pinMode(pinCzujnika, INPUT);    // Konfiguracja pinu jako wejścia cyfrowego
}

void loop() {
  int stan = digitalRead(pinCzujnika);  // Odczyt aktualnego stanu wyjścia D0

  Serial.print("Stan D0: ");
  Serial.println(stan);                 // Wyświetlenie 0 albo 1; znaczenie stanu zależy od modułu

  delay(200);                           // Krótka przerwa między kolejnymi odczytami
}

Podłączenie

| Pin modułu | Połączenie |
|—|—|
| VCC | Zasilanie 3,3–5 V |
| GND | Masa układu |
| D0 | Wejście cyfrowe sterownika |

Kompatybilność

• Arduino
• ESP32
• ESP8266
• Raspberry Pi

Źródło wymienia te platformy, ale nie podaje szczegółów poziomów logicznych wyjścia dla każdej z nich. Przed połączeniem D0 sprawdź wymagania wejścia używanej płytki.

Informacje bezpieczeństwa

• Przed podłączeniem sprawdź polaryzację zasilania oraz oznaczenia VCC i GND.
• Używaj zasilania wyłącznie w podanym zakresie 3,3–5 V.
• Podłączaj i odłączaj przewody przy wyłączonym zasilaniu.
• Chroń moduł przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
• Moduł jest elementem elektronicznym do montażu w urządzeniu; nie jest przeznaczony do bezpośredniego kontaktu z żywnością ani skórą.

Ostrzeżenia

• Nie zasilaj modułu napięciem wyższym niż 5 V.
• Nie zakładaj, że wyjście D0 jest bezpieczne dla wejścia 3,3 V, gdy moduł jest zasilany napięciem 5 V — źródło nie określa poziomu napięcia wyjściowego.
• Nie podłączaj modułu bezpośrednio do obwodów sieciowych ani obciążeń dużej mocy.
• Nie zwieraj pinów VCC i GND.

Przeznaczenie produktu

• edukacja i eksperymenty z elektroniką
• niskonapięciowe projekty DIY z mikrokontrolerami
• wykrywanie zmian oświetlenia jako sygnał wejściowy dla sterownika

Zastosowania wykluczone

• nie stosować jako samodzielnego urządzenia zabezpieczającego ani elementu systemu bezpieczeństwa życia
• nie stosować do bezpośredniego sterowania urządzeniami sieciowymi bez odpowiedniego, odseparowanego układu wykonawczego
• nie używać poza podanym zakresem zasilania

Zawartość zestawu

• moduł czujnika światła z fotorezystorem i komparatorem LM393

Najczęstsze pytania

Czy moduł ma wyjście analogowe?
W udokumentowanej specyfikacji podano złącza VCC, GND i D0 oraz wyjście cyfrowe. Nie potwierdzono wyprowadzenia analogowego.

Jak ustawić próg przełączania?
Za pomocą potencjometru na module; próg można obserwować, zmieniając oświetlenie i sprawdzając sygnalizację LED lub stan D0.

Jakim napięciem zasilać moduł?
Napięciem z zakresu 3,3–5 V.

Czy można podłączyć moduł do ESP32 lub Raspberry Pi?
Źródło wymienia te platformy. Przed podłączeniem D0 sprawdź zgodność poziomu napięcia wyjściowego z wejściem używanej płytki.

O produkcie

Moduł łączy fotorezystor z komparatorem LM393, dzięki czemu zmiana oświetlenia może być odczytywana jako sygnał cyfrowy. Potencjometr pozwala ustawić próg reakcji, a dioda LED ułatwia sprawdzenie działania. To przydatny element do nauki odczytu czujników oraz budowy prostych projektów reagujących na światło.

Dlaczego warto

• regulowany potencjometrem próg przełączania
• cyfrowe wyjście D0
• komparator LM393 na module
• zasilanie w zakresie 3,3–5 V
• niewielkie wymiary: około 31 × 14 mm
