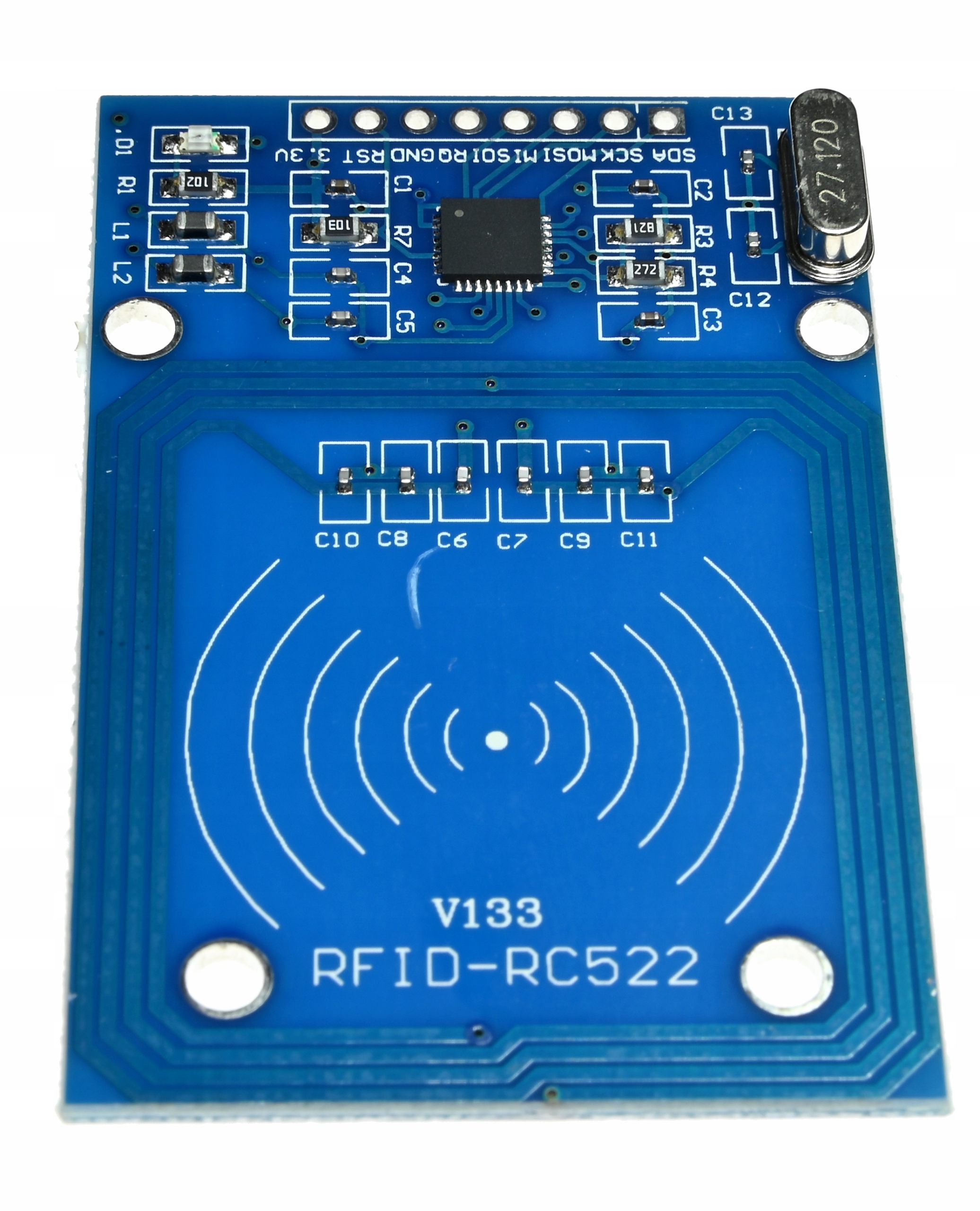

IMZ Moduł RFID 13.56MHz MFRC-522 Karta S50 + Brelok

Opis produktu

Moduł RFID RC522 pracuje na częstotliwości 13,56 MHz i komunikuje się z mikrokontrolerem przez SPI. Według materiału źródłowego obsługuje odczyt i zapis kart z rodzin MIFARE S50, S70, Ultralight, Pro i DESFire; w zestawie znajdują się również karta S50 i brelok S50.

Cechy produktu

• czytnik RFID 13,56 MHz
• interfejs SPI
• zasilanie 3,3 V DC
• obsługa kart MIFARE S50, S70, Ultralight, Pro i DESFire
• szybkość transmisji do 424 kbit/s
• odczyt i zapis kart według materiału źródłowego

Cechy szczegółowe

• Częstotliwość 13,56 MHz: umożliwia komunikację z obsługiwanymi kartami RFID.
• Interfejs SPI: pozwala połączyć moduł z mikrokontrolerem przez magistralę SPI.
• Zasilanie 3,3 V DC: określa wymagane napięcie zasilania modułu.
• Obsługa wskazanych kart MIFARE: pozwala wykorzystać moduł w projektach korzystających z kart S50, S70, Ultralight, Pro lub DESFire.
• Transmisja do 424 kbit/s: podana w materiale maksymalna szybkość transmisji.

Zastosowanie

• prototypowanie układów RFID i urządzeń IoT
• eksperymentalna identyfikacja użytkowników w projektach automatyki domowej
• demonstracyjne układy kontroli dostępu
• projekty edukacyjne z odczytem i zapisem kart RFID
• testowanie komunikacji z kartami MIFARE

Specyfikacja techniczna

• model modułu: RC522 / MFRC-522
• częstotliwość pracy: 13,56 MHz
• interfejs: SPI
• napięcie zasilania: 3,3 V DC
• prąd roboczy: 13–26 mA
• prąd jałowy: 10–13 mA
• prąd w trybie uśpienia: < 80 µA
• prąd szczytowy: < 30 mA
• szybkość transmisji: do 424 kbit/s
• obsługiwane karty: MIFARE S50, S70, Ultralight, Pro, DESFire
• wymiary modułu: 40 × 60 mm
• temperatura pracy: od −20°C do 80°C
• wilgotność względna: 5–95%

Zasilanie

Moduł wymaga zasilania 3,3 V DC. Materiał źródłowy nie potwierdza tolerancji zasilania napięciem 5 V, dlatego należy podłączać go do źródła 3,3 V i nie zakładać zgodności linii sygnałowych z poziomami 5 V.

Instrukcja

1. Przed podłączeniem sprawdź oznaczenia pinów na module.
2. Dla połączenia z Arduino UNO podłącz moduł zgodnie z tabelą w sekcji „Podłączenie”.
3. Zasil moduł napięciem 3,3 V DC. Nie podawaj 5 V na pin zasilania.
4. Przygotuj program obsługujący RC522 i magistralę SPI. Materiał źródłowy nie wskazuje konkretnej biblioteki ani jej wersji, dlatego przed instalacją zweryfikuj zgodność wybranej biblioteki z modułem i używaną płytką.
5. Po uruchomieniu programu zbliż do anteny modułu dołączoną kartę S50 lub brelok S50. Zakres działania zależy od programu i użytej karty.

Nie zamieszczono przykładowego kodu Arduino, ponieważ źródło nie określa biblioteki ani wersji oprogramowania potrzebnej do przygotowania i zweryfikowania poprawnego przykładu.

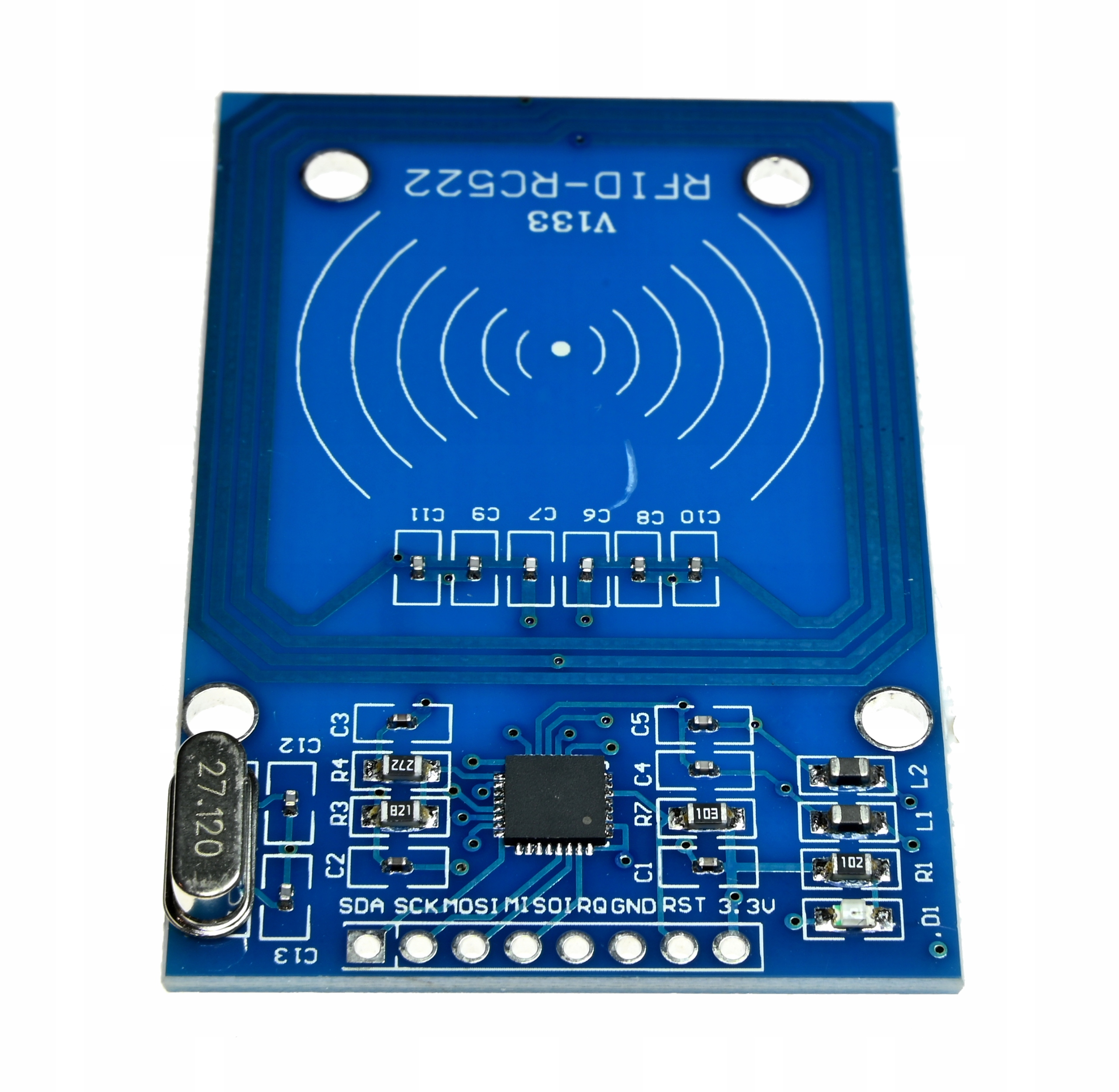

Podłączenie

Połączenia podane w materiale źródłowym dla Arduino UNO:

| Pin modułu | Połączenie |
|—|—|
| VCC | 3,3 V |
| GND | GND |
| SDA (SS) | D10 |
| SCK | D13 |
| MOSI | D11 |
| MISO | D12 |
| IRQ | pozostawić niepodłączony |
| RST | D9 |

Przed włączeniem zasilania sprawdź oznaczenia pinów na posiadanej płytce i module.

Kompatybilność

• Arduino UNO — materiał źródłowy podaje dla tej płytki połączenia SPI.

Informacje bezpieczeństwa

• Podłączaj i odłączaj moduł przy wyłączonym zasilaniu.
• Stosuj wyłącznie zasilanie 3,3 V DC zgodnie z podaną specyfikacją.
• Unikaj zwarć między pinami; przed uruchomieniem sprawdź poprawność przewodów.
• Chroń moduł przed cieczami, kondensacją i zabrudzeniami mogącymi powodować zwarcie.
• Używaj modułu w podanym zakresie temperatury i wilgotności.
• Produkt nie jest zabawką; podczas montażu przechowuj drobne elementy poza zasięgiem małych dzieci.

Ostrzeżenia

• Nie zasilaj modułu napięciem 5 V — podane napięcie zasilania wynosi 3,3 V DC.
• Nie podłączaj ani nie odłączaj przewodów przy włączonym zasilaniu.
• Nie używaj modułu, jeśli płytka lub przewody są uszkodzone albo widoczne są ślady przegrzania.
• Nie traktuj funkcji CRYPTO1 ani samego odczytu karty jako gwarancji bezpieczeństwa systemu kontroli dostępu.
• Materiał źródłowy nie potwierdza, że moduł jest terminalem płatniczym; nie używaj go do przetwarzania rzeczywistych płatności.

Przeznaczenie produktu

• moduł do projektów elektronicznych niskonapięciowych
• nauka i prototypowanie komunikacji RFID
• eksperymentalne układy identyfikacji z użyciem obsługiwanych kart

Zastosowania wykluczone

• nie stosować jako jedynego elementu zabezpieczającego dostęp do obiektów lub zasobów
• nie stosować w systemach, których awaria może zagrozić życiu lub zdrowiu
• nie stosować do rzeczywistego przetwarzania płatności
• nie podłączać bezpośrednio do instalacji wysokiego napięcia

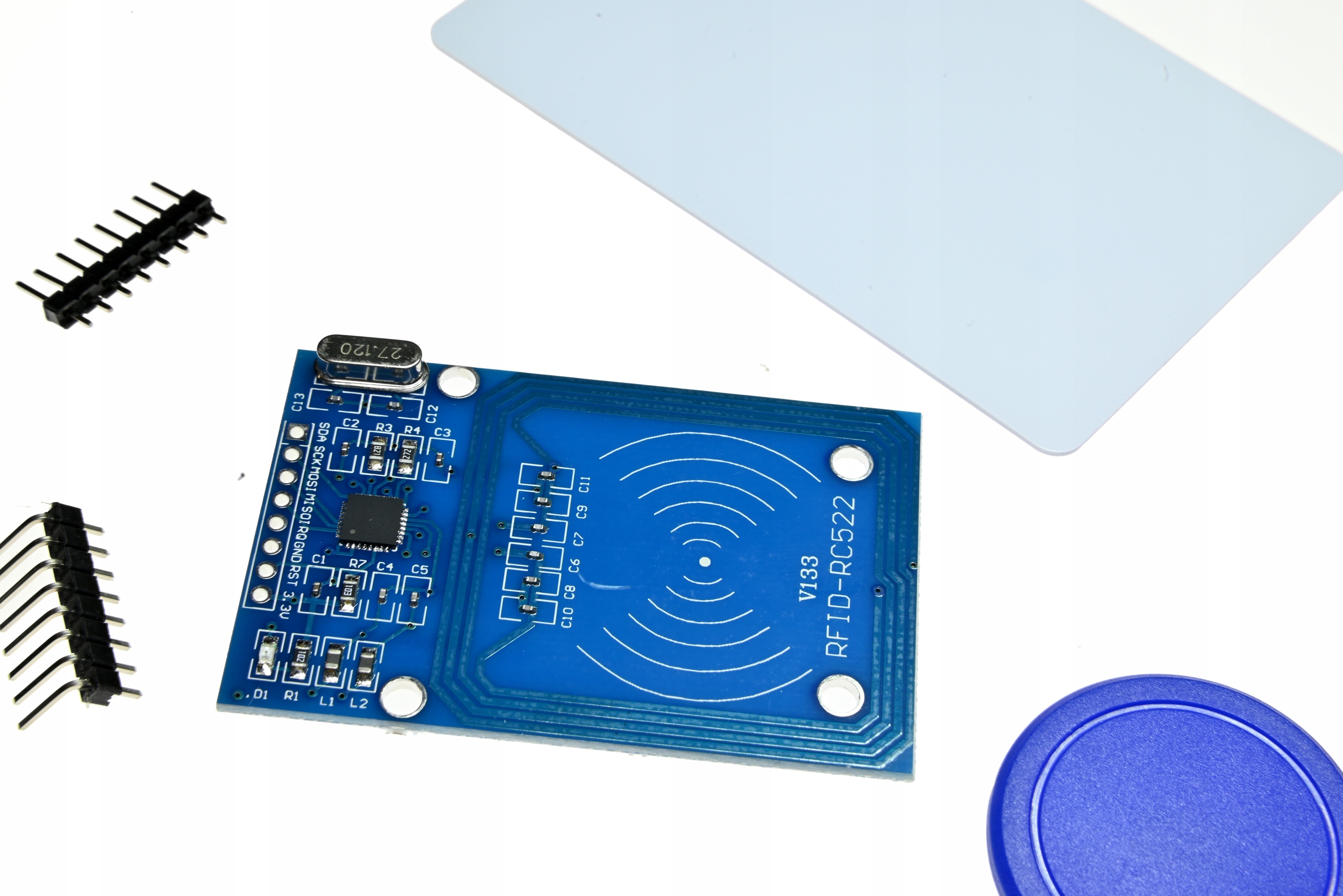

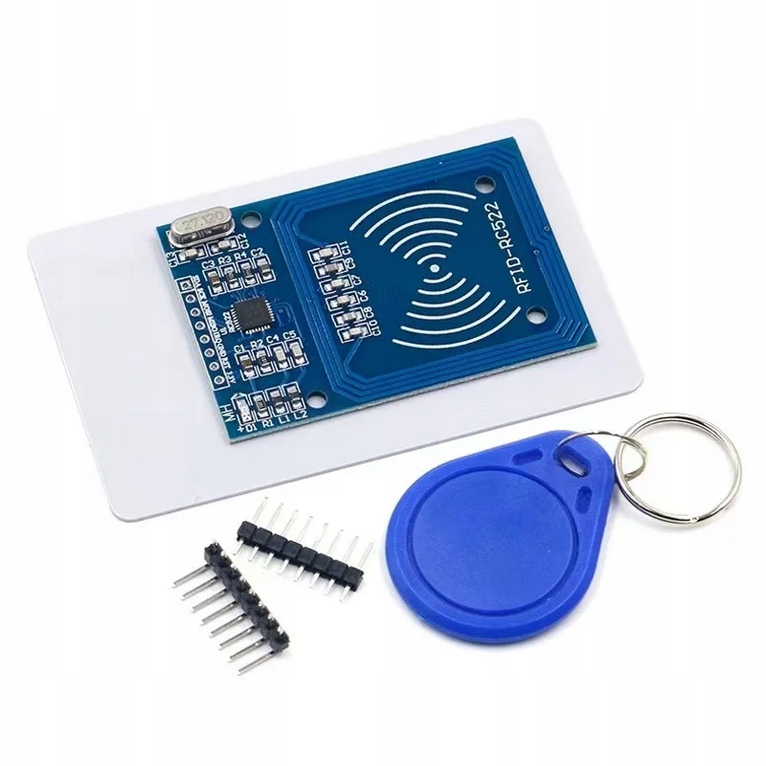

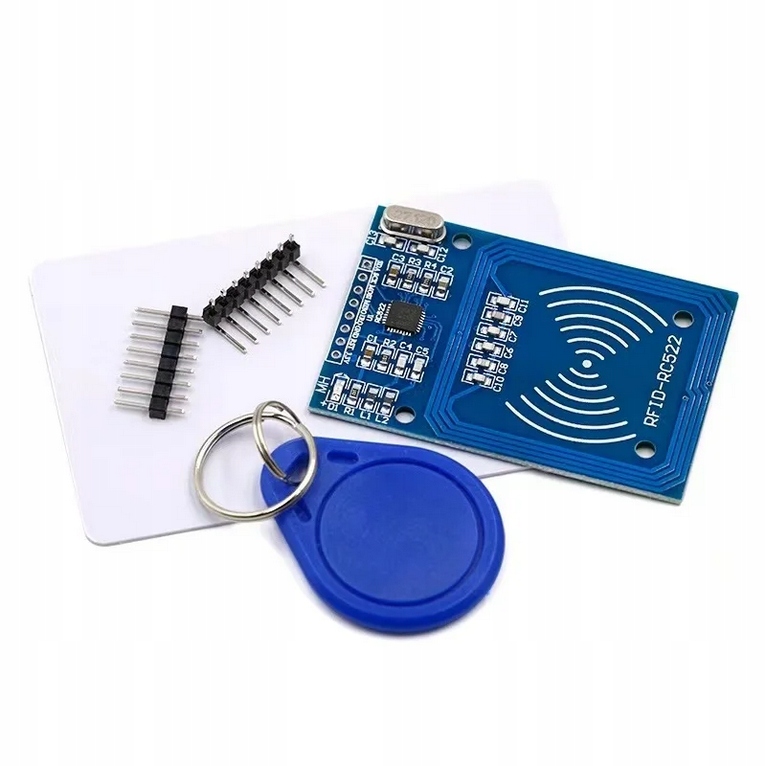

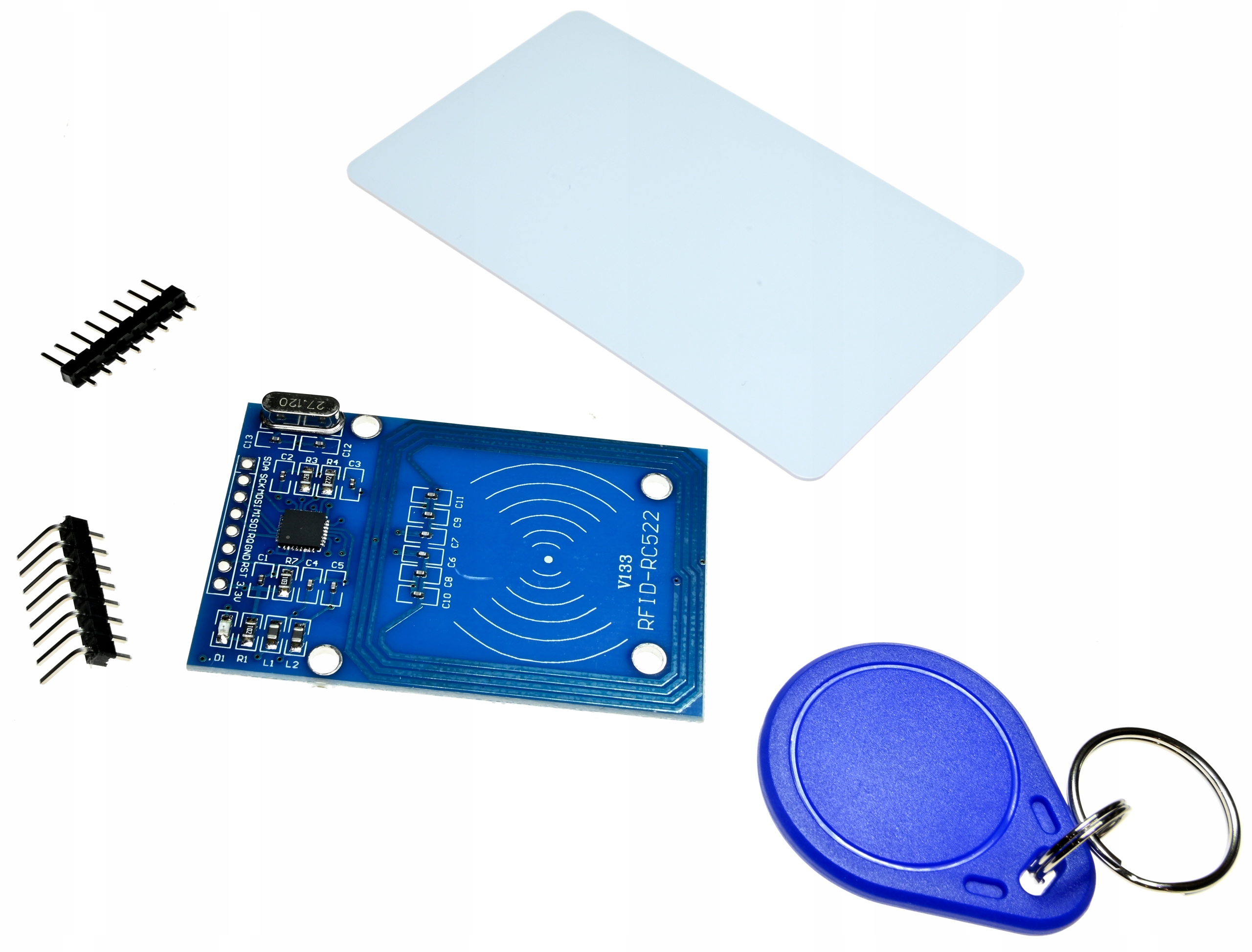

Zawartość zestawu

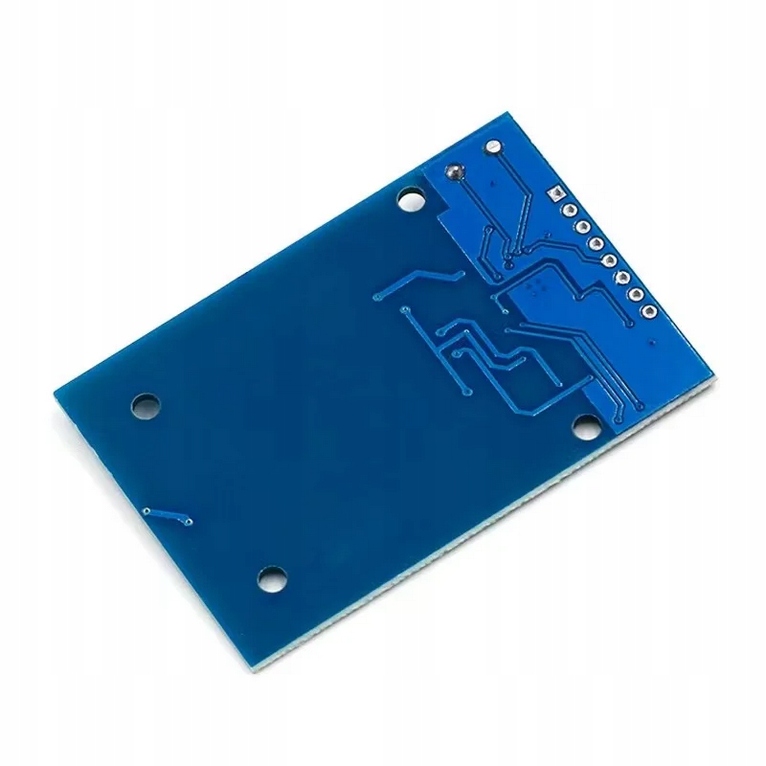

• 1 × moduł RFID-RC522

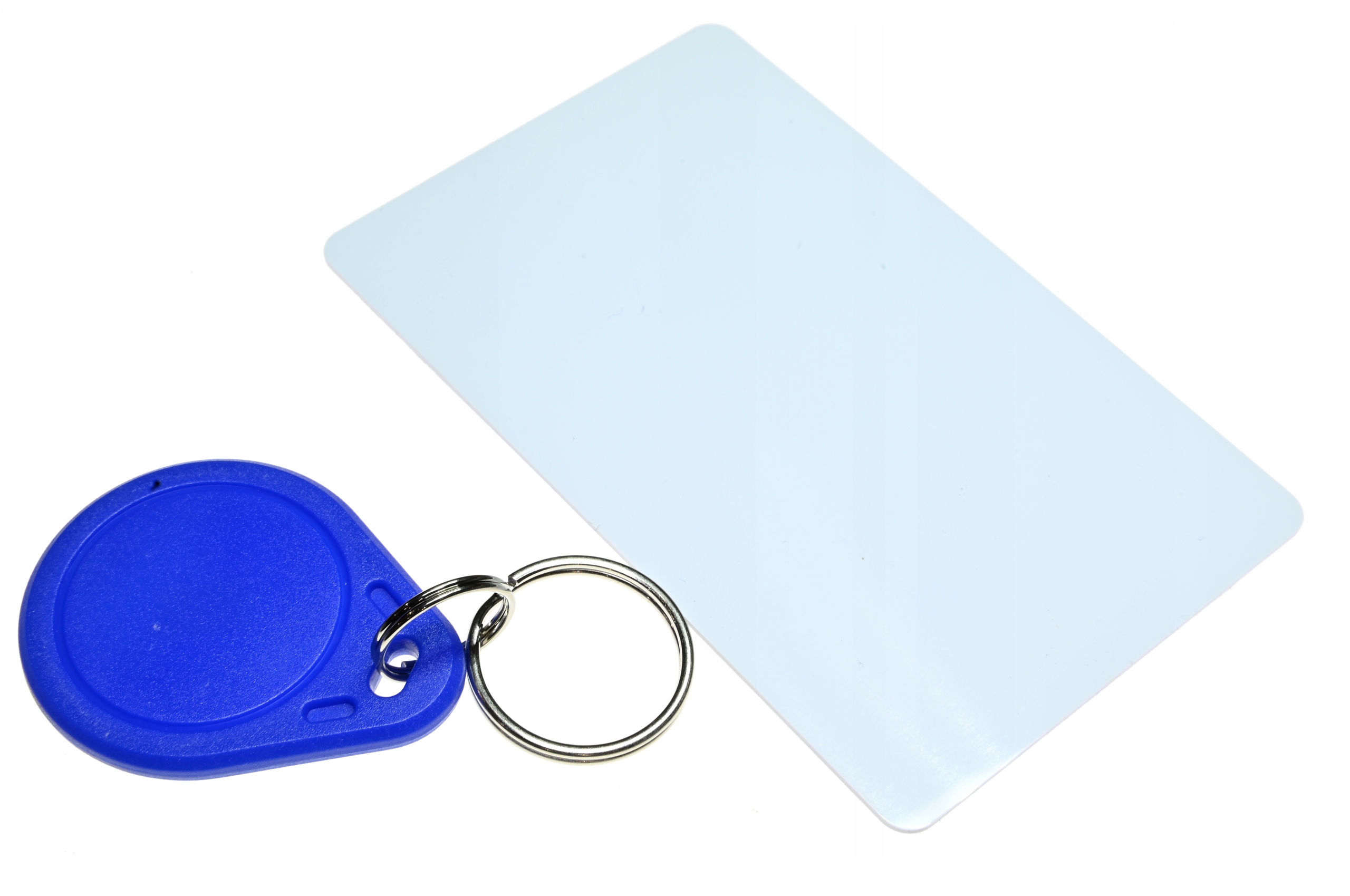

• 1 × karta MIFARE S50

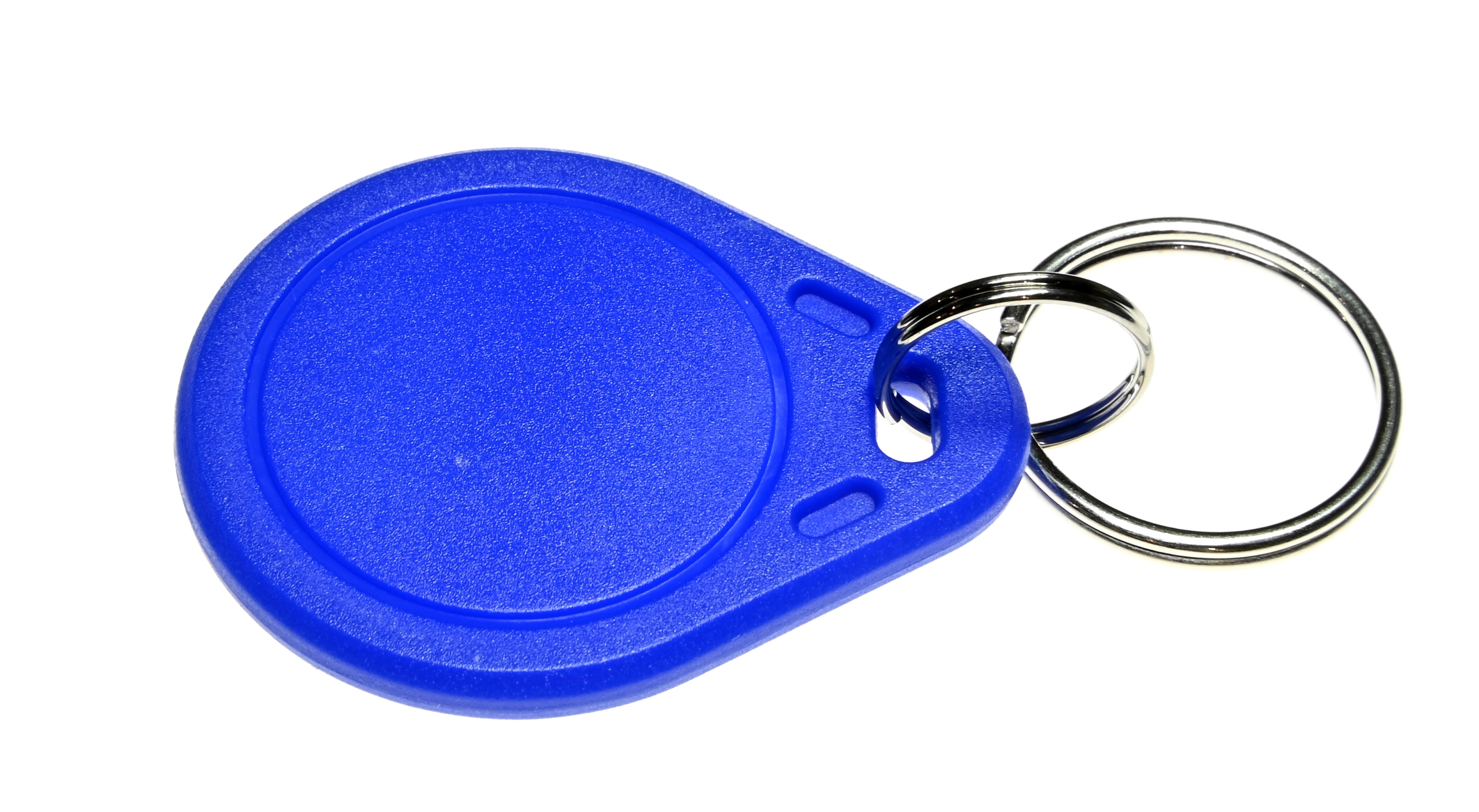

• 1 × karta MIFARE S50 w formie breloka
• 2 × listwa goldpin: prosta i kątowa

Najczęstsze pytania

Jakim napięciem zasilać moduł?
Moduł wymaga zasilania 3,3 V DC.

Jak moduł komunikuje się z mikrokontrolerem?
Przez interfejs SPI.

Jakie karty są wymienione jako obsługiwane?
Materiał źródłowy wymienia MIFARE S50, S70, Ultralight, Pro i DESFire.

Czy w zestawie jest karta i brelok?
Tak. Zestaw zawiera kartę MIFARE S50 oraz kartę MIFARE S50 w formie breloka.

Czy moduł można podłączyć do Arduino UNO?
Materiał źródłowy podaje połączenia dla Arduino UNO. Przed uruchomieniem należy zapewnić zasilanie 3,3 V i sprawdzić poziomy logiczne używanej płytki.

O produkcie

RC522 to moduł czytnika RFID przeznaczony do eksperymentów z komunikacją bezprzewodową na częstotliwości 13,56 MHz. Interfejs SPI umożliwia połączenie go z mikrokontrolerem, a dołączona karta i brelok S50 pozwalają rozpocząć testy bez osobnego zakupu przykładowych nośników. Może być używany w prototypach identyfikacji i projektach edukacyjnych; zastosowania wymagające rzeczywistego zabezpieczenia dostępu lub obsługi płatności wymagają odrębnej, odpowiednio zweryfikowanej infrastruktury.

Dlaczego warto

• interfejs SPI
• zasilanie 3,3 V DC
• dołączona karta S50 i brelok S50
• listwy goldpin prosta i kątowa w zestawie
• podane połączenia dla Arduino UNO
