ESP32 38pin CP2102 USB-C WiFi Bluetooth 24mm

Opis produktu

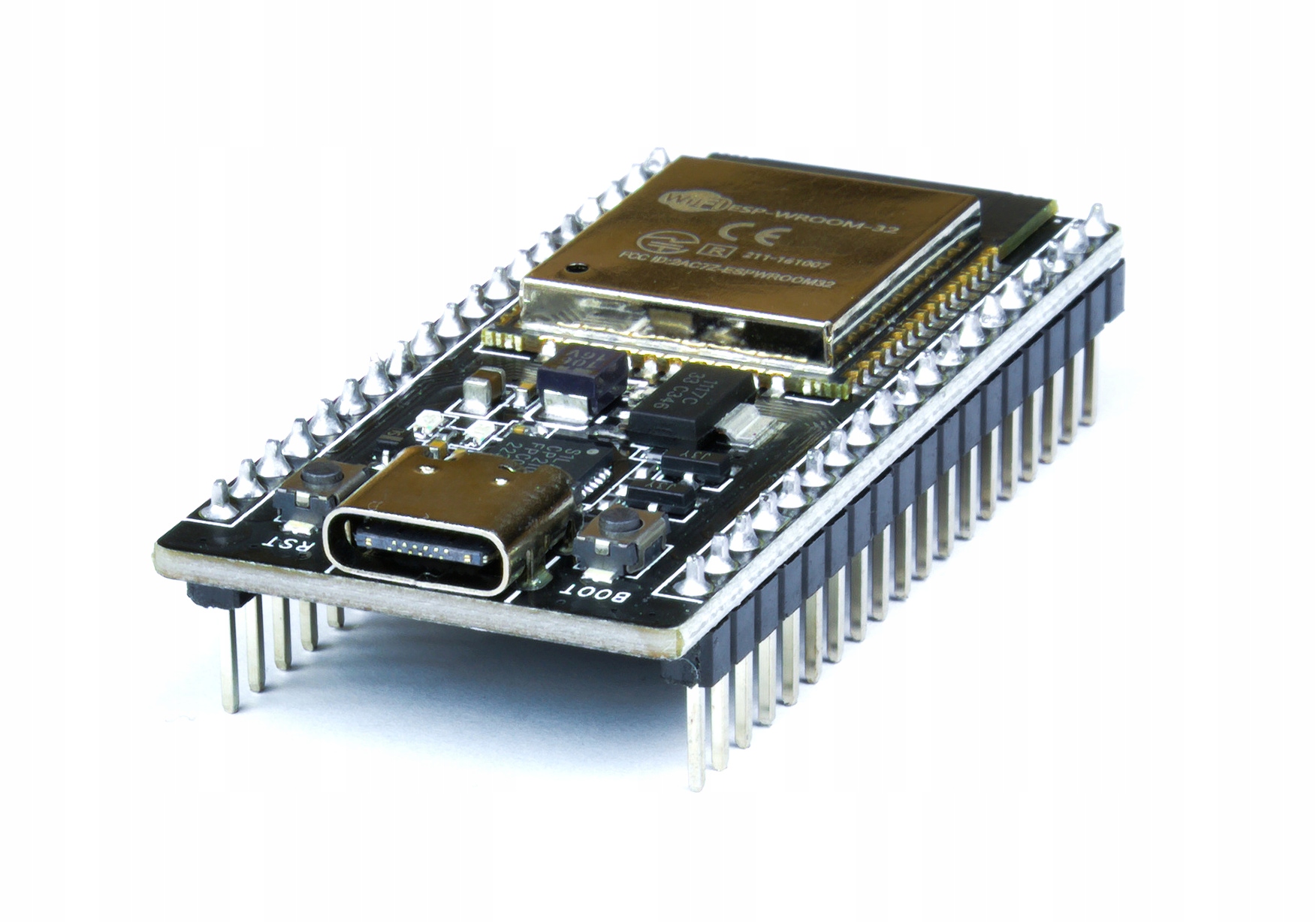

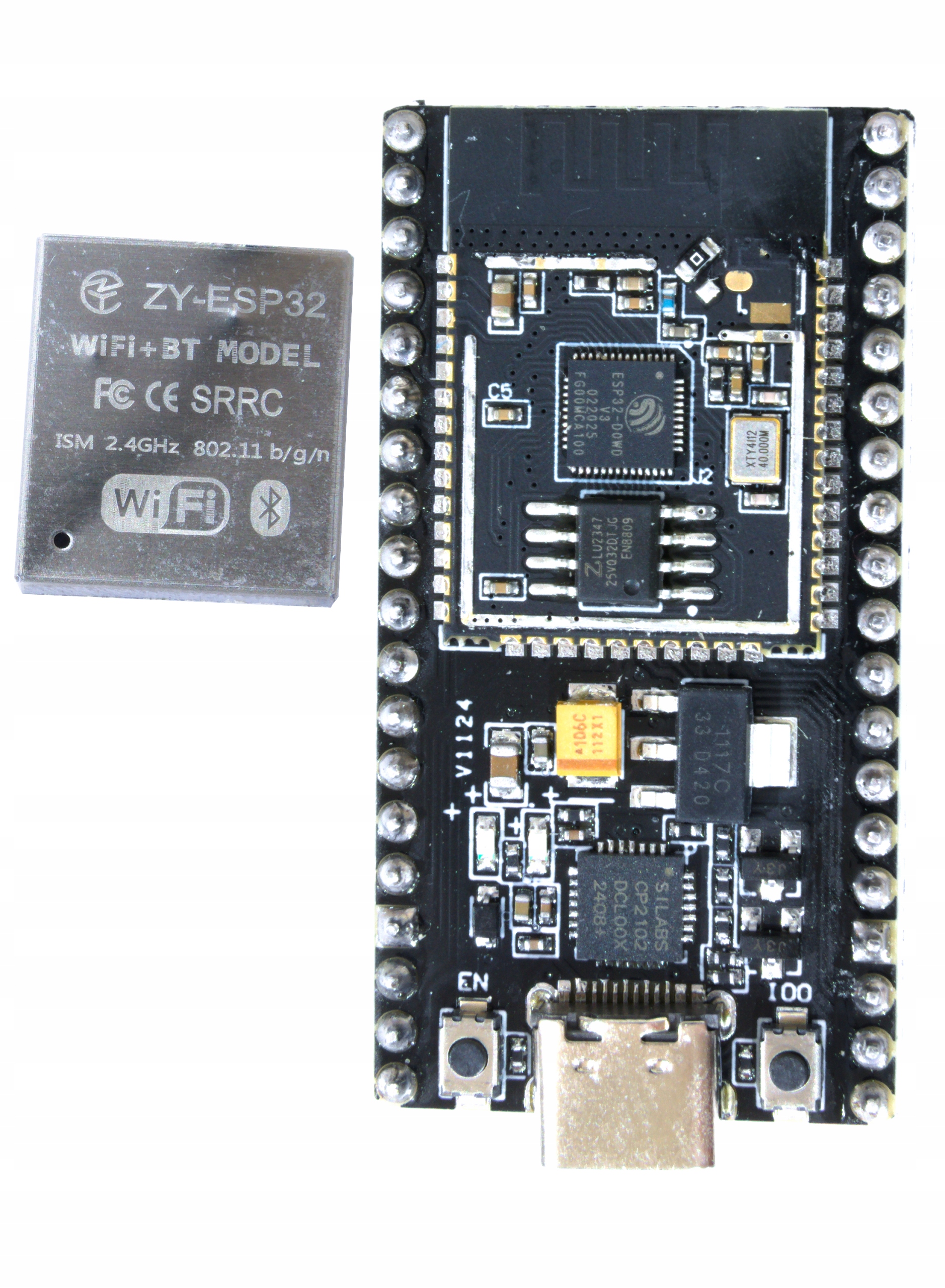

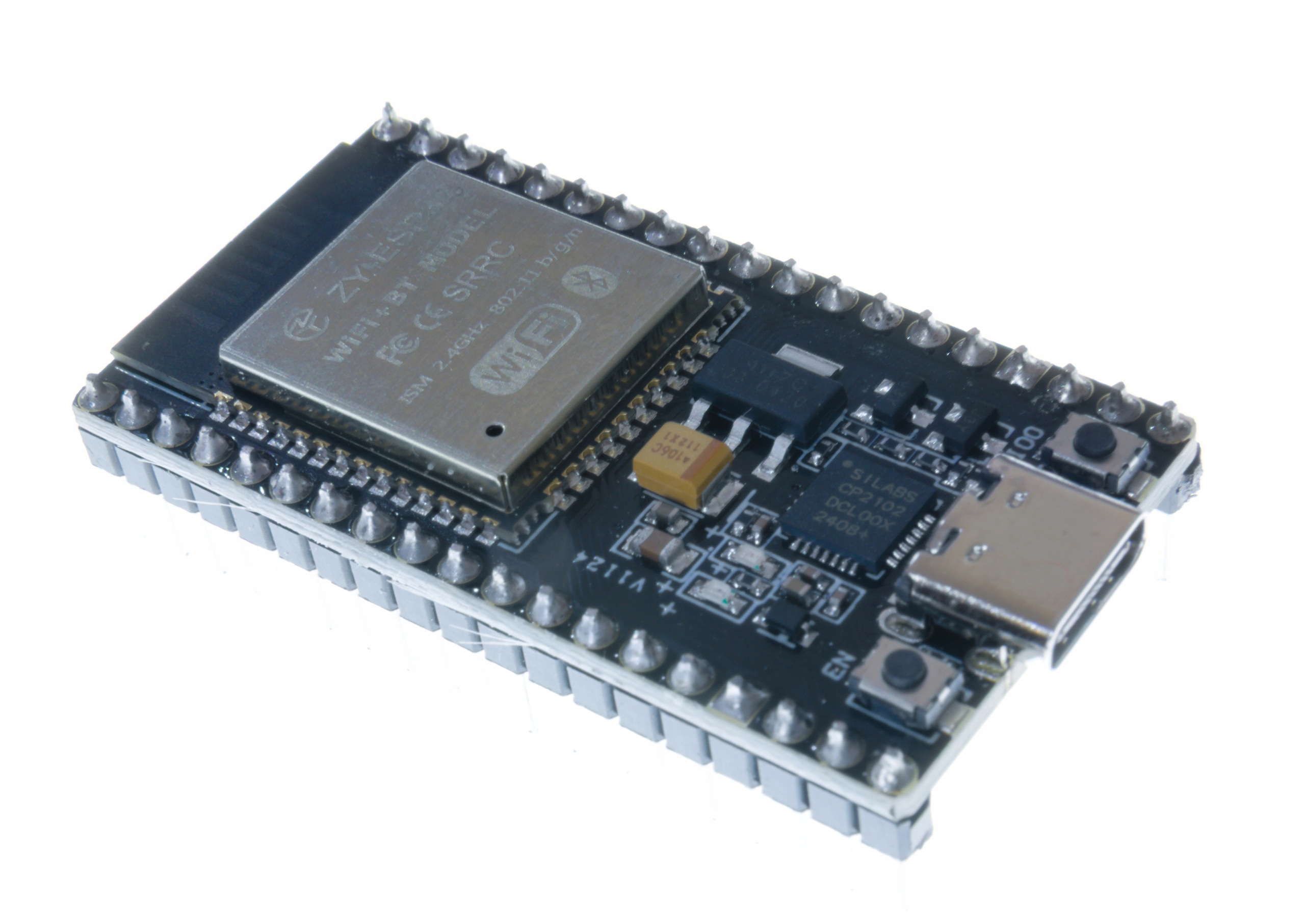

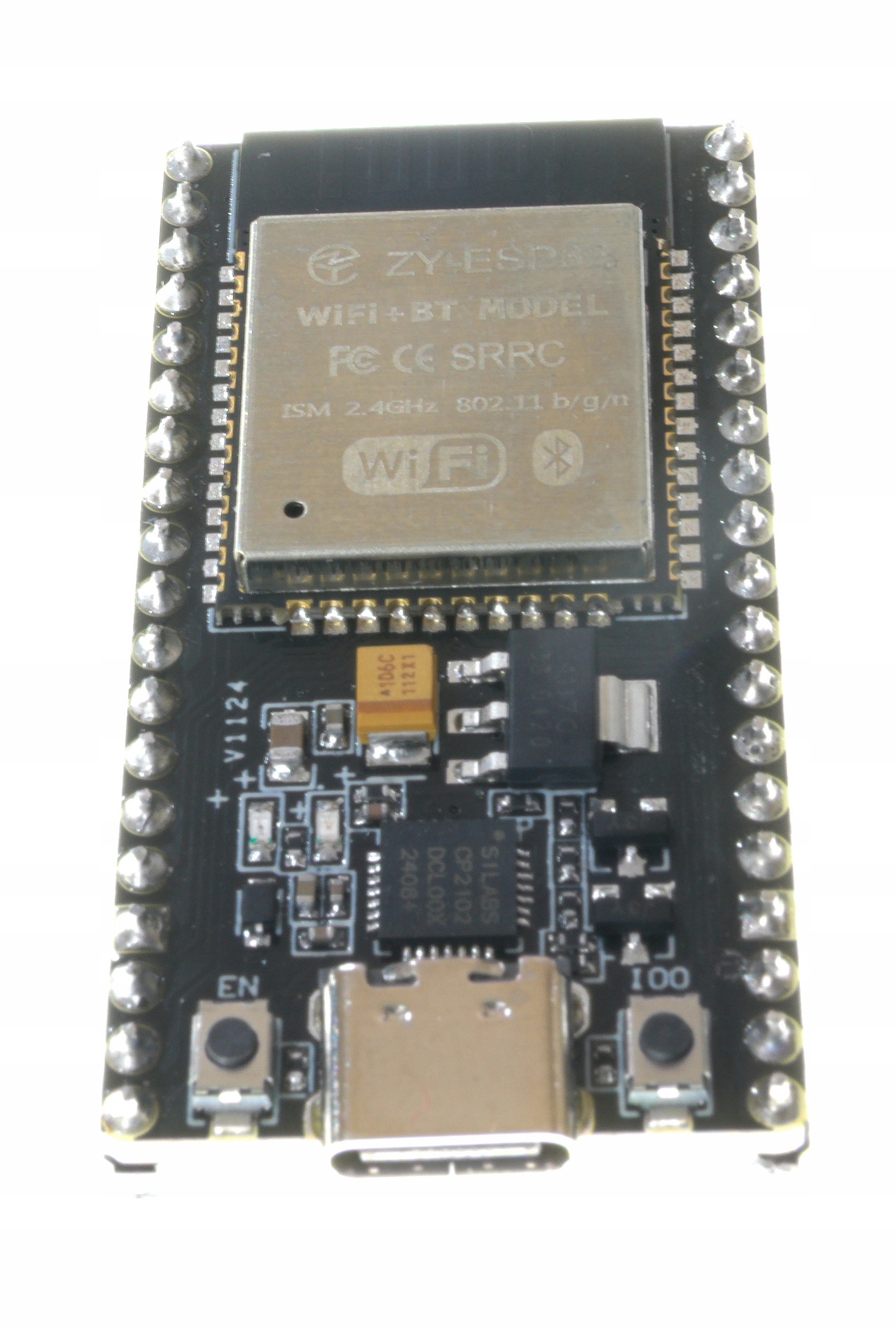

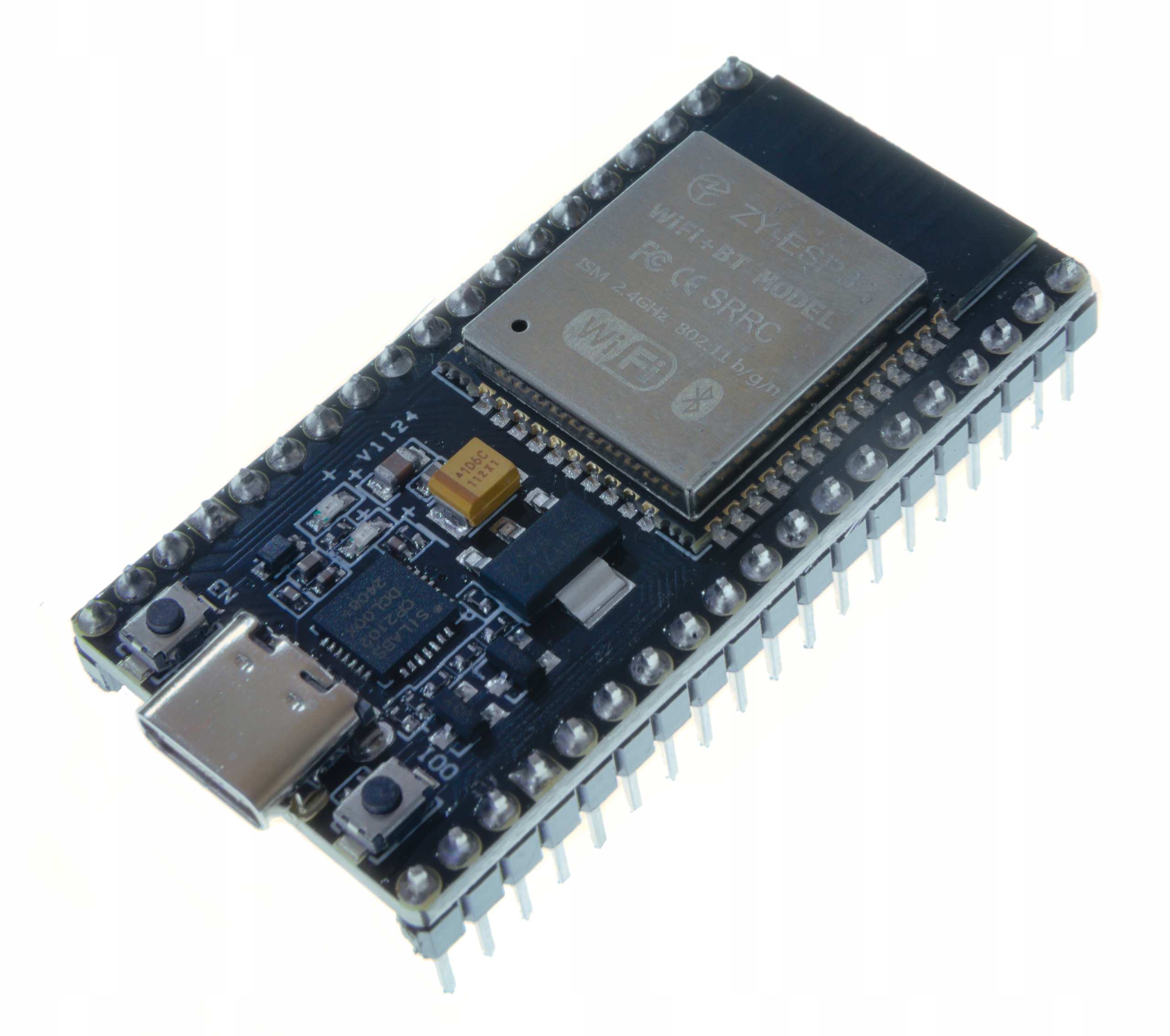

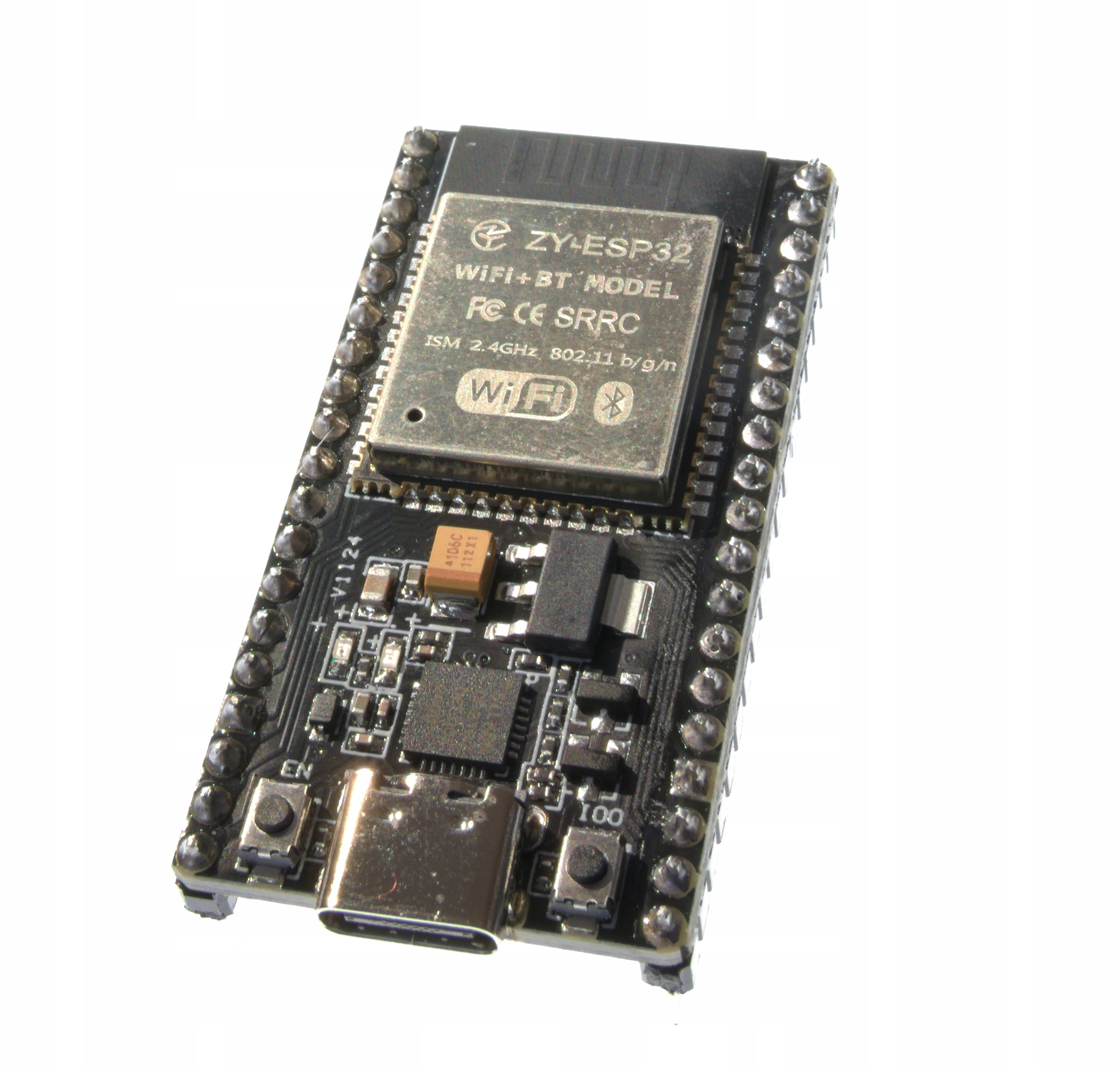

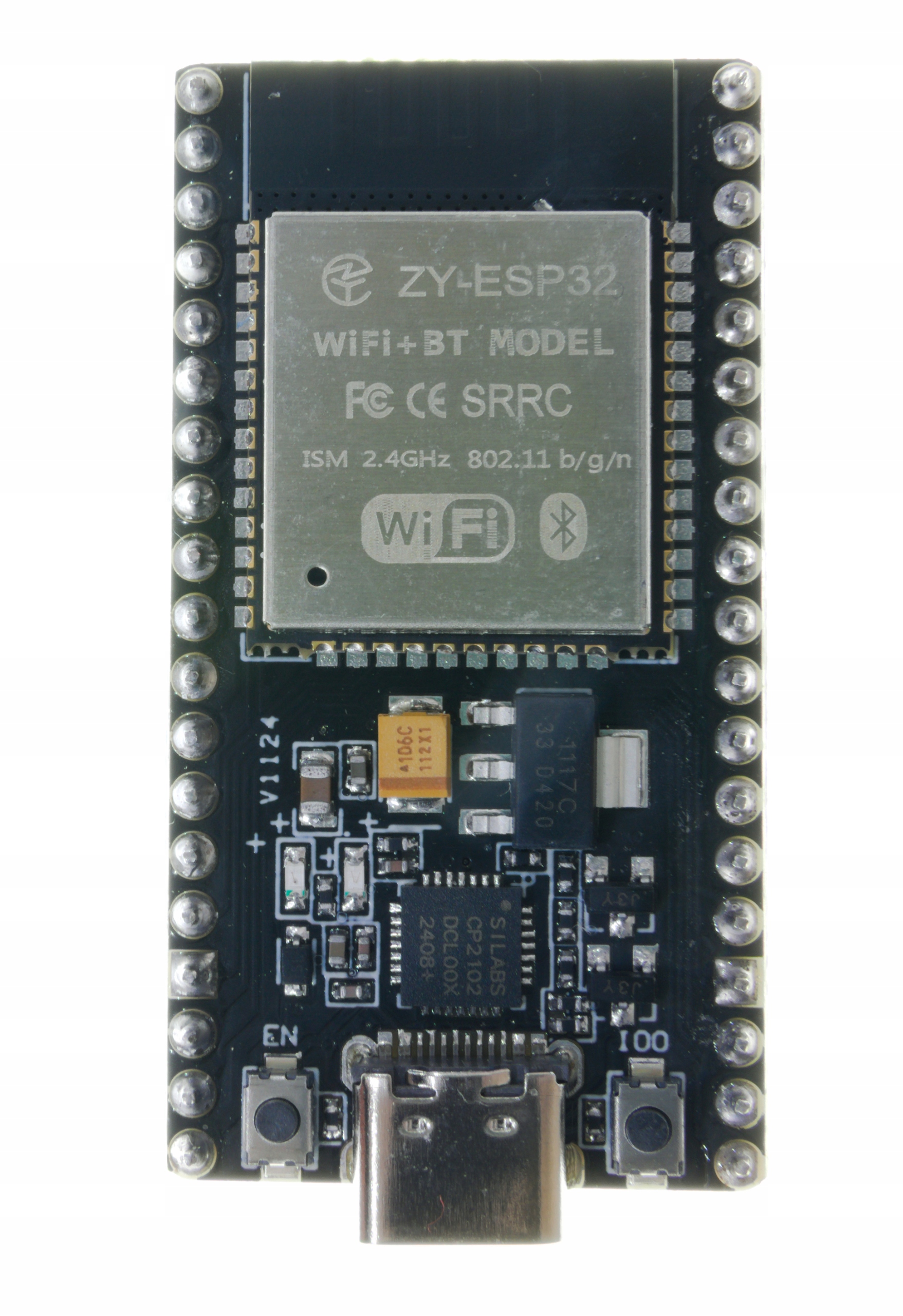

Płytka deweloperska ESP32 z 38 wyprowadzonymi pinami, złączem USB-C i konwerterem USB-UART CP2102. Oferuje łączność Wi-Fi i Bluetooth oraz rozstaw rzędów pinów 24 mm.

Cechy produktu

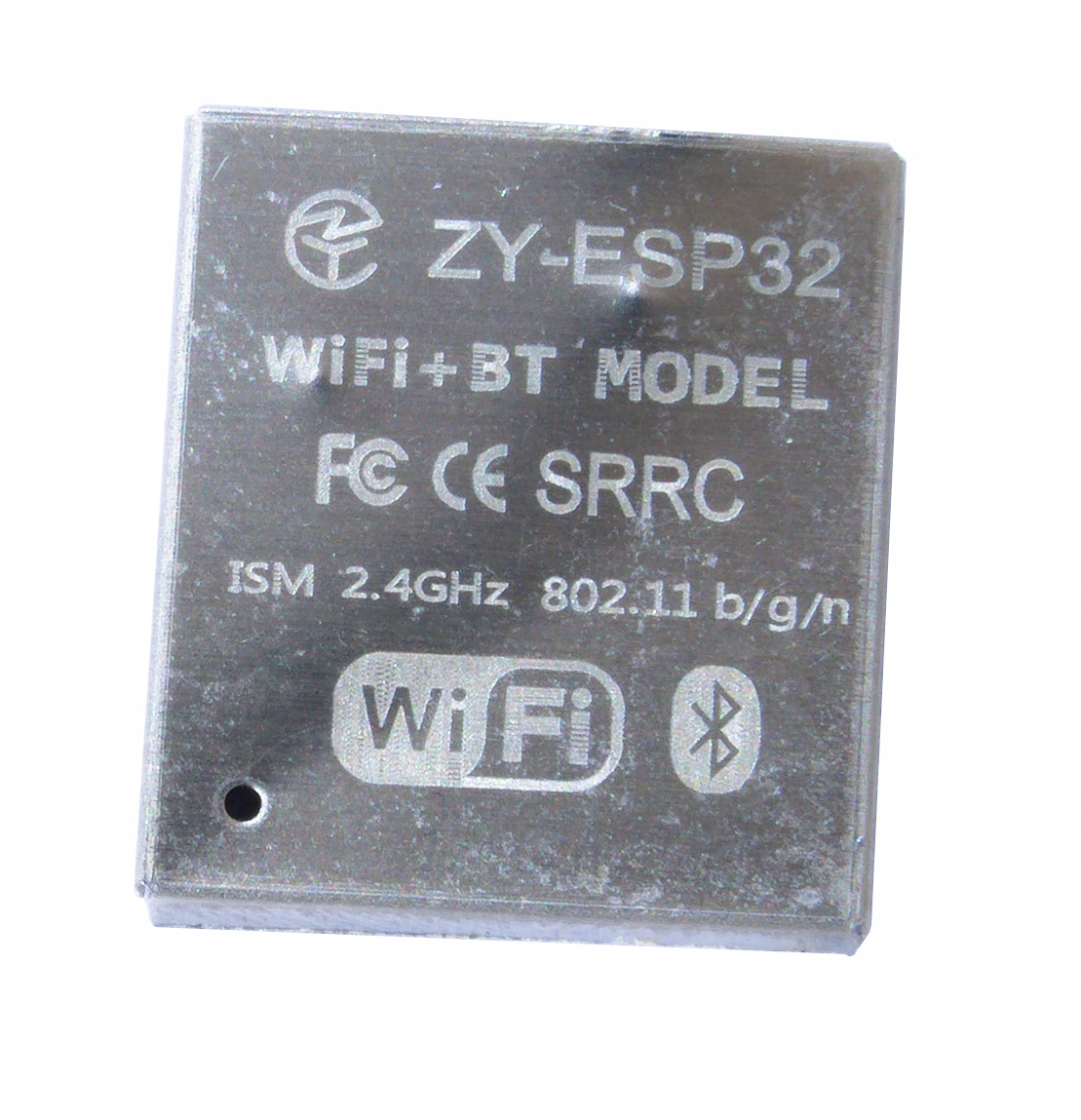

• mikrokontroler ESP32-D0WD V3
• dwa rdzenie Xtensa LX6, do 240 MHz
• Wi-Fi 802.11 b/g/n
• Bluetooth 4.2 BR/EDR i BLE
• 4 MB pamięci Flash
• 520 KB SRAM
• 38 pinów, w tym programowalne GPIO
• konwerter USB-UART CP2102
• złącze USB-C
• wbudowany regulator 3,3 V
• rozstaw rzędów pinów 24 mm
• rozstaw pinów 2,54 mm
• przyciski BOOT i EN/RESET

Cechy szczegółowe

• ESP32-D0WD V3, dwa rdzenie do 240 MHz: zapewnia moc obliczeniową do projektów wbudowanych i IoT.
• Wi-Fi 802.11 b/g/n i Bluetooth 4.2: umożliwia tworzenie urządzeń komunikujących się bezprzewodowo.
• 38 pinów i programowalne GPIO: pozwalają podłączać dodatkowe moduły i czujniki; dostępne są także interfejsy SPI, I2C, UART i I2S.
• Konwerter USB-UART CP2102: umożliwia programowanie i komunikację z komputerem przez USB.
• Złącze USB-C: służy do zasilania i programowania płytki.
• Rozstaw rzędów 24 mm: pozwala dopasować płytkę do rozszerzeń o takim rozstawie.
• Przyciski BOOT i EN/RESET: ułatwiają uruchamianie w trybie programowania i resetowanie płytki.
• Wbudowana dioda LED na GPIO2: może służyć do testów programu sygnalizacyjnego.

Zastosowanie

• prototypy urządzeń IoT
• automatyka domowa
• bezprzewodowe sensory i aktuatory
• systemy wbudowane
• nauka programowania mikrokontrolerów
• prototypowanie układów z dodatkowymi czujnikami i modułami

Specyfikacja techniczna

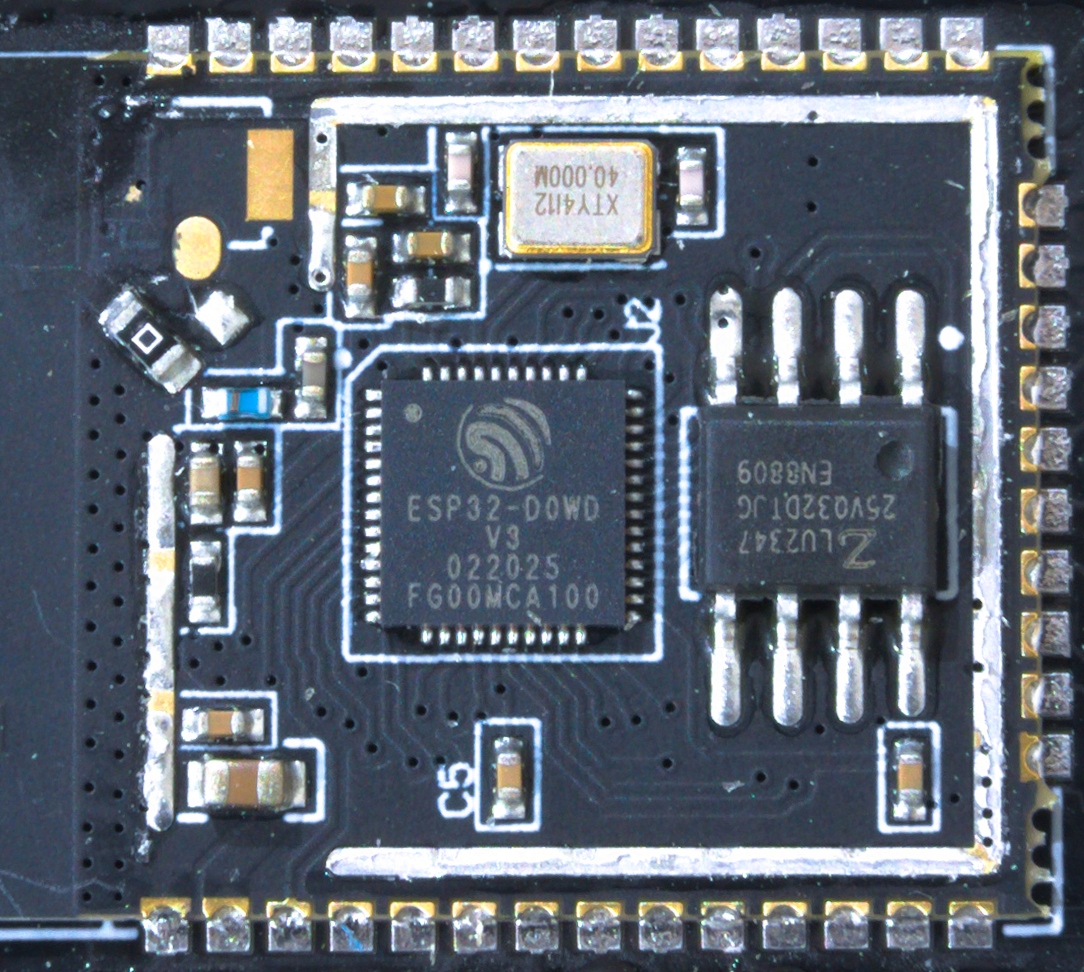

• mikrokontroler: ESP32-D0WD V3
• architektura procesora: dual-core Xtensa LX6
• maksymalna częstotliwość taktowania: 240 MHz
• pamięć SRAM: 520 KB
• pamięć Flash: 4 MB
• łączność Wi-Fi: 802.11 b/g/n, 2,4 GHz
• Bluetooth: 4.2 BR/EDR i BLE
• liczba pinów: 38
• liczba programowalnych GPIO: 33 (według materiału źródłowego)
• interfejsy: SPI, I2C, UART, I2S, ADC, DAC, PWM
• ADC: 12-bitowy, 18 kanałów (według materiału źródłowego)
• DAC: 8-bitowy, 2 kanały (według materiału źródłowego)
• konwerter USB-UART: CP2102
• złącze USB: USB-C
• regulator napięcia: 3,3 V
• rozstaw pinów: 2,54 mm
• rozstaw rzędów pinów: 24 mm
• wymiary płytki: 53 × 26 mm (według materiału źródłowego)
• wbudowana dioda LED: GPIO2

Zasilanie

Płytkę można zasilać przez USB-C z portu USB 5 V. Materiał źródłowy wskazuje również zewnętrzne źródło 3,3 V; nie podaje jednak, do którego pinu należy je podłączyć ani wymagań dotyczących wydajności prądowej. Przed użyciem zasilania zewnętrznego należy zweryfikować oznaczenia konkretnej płytki. Wbudowany regulator zapewnia napięcie 3,3 V.

Instrukcja

1. Podłącz płytkę do komputera przez złącze USB-C. Użyj przewodu USB-C obsługującego transmisję danych.
2. Zainstaluj Arduino IDE lub użyj innego środowiska wymienionego w sekcji kompatybilności.
3. W Arduino IDE skonfiguruj obsługę płytek ESP32 i wybierz profil zgodny z używaną płytką. Dokładna nazwa profilu zależy od zainstalowanego pakietu i wariantu płytki.
4. Jeśli port szeregowy nie jest widoczny, sprawdź, czy system rozpoznał konwerter CP2102 i czy wymagany jest sterownik dla danego systemu operacyjnego.
5. Wgraj prosty program testowy zgodny z wybranym profilem. Wbudowana dioda LED jest wskazana w materiale źródłowym jako podłączona do GPIO2; jej sposób sterowania może zależeć od wariantu płytki.
6. Dołączaj zewnętrzne układy przy odłączonym zasilaniu i sprawdzaj oznaczenia pinów na konkretnej płytce przed podłączeniem.

Nie podano zweryfikowanego mapowania pozostałych pinów ani jednoznacznego profilu płytki, dlatego nie zamieszczono przykładowego kodu.

Podłączenie

Do programowania i zasilania podłącz port USB-C do portu USB 5 V. Zewnętrzne moduły można łączyć z wyprowadzeniami płytki przez złącza goldpin o rastrze 2,54 mm. Materiał źródłowy nie zawiera kompletnego mapowania pinów ani ich opisów, dlatego przed podłączeniem konkretnego modułu należy sprawdzić oznaczenia na płytce. Rozstaw między rzędami pinów wynosi 24 mm.

Kompatybilność

• Arduino IDE
• PlatformIO
• ESP-IDF
• MicroPython

Informacje bezpieczeństwa

• Używaj płytki w suchym, dobrze wentylowanym miejscu, z dala od cieczy i przewodzących zanieczyszczeń.
• Przed podłączeniem zasilania sprawdź polaryzację i zgodność napięcia ze sposobem zasilania płytki.
• Odłącz zasilanie przed zmianą połączeń lub montażem dodatkowych modułów.
• Zabezpiecz płytkę przed zwarciem oraz przypadkowym kontaktem z metalowymi przedmiotami.
• Przechowuj i obsługuj płytkę tak, aby ograniczyć ryzyko uszkodzeń mechanicznych i wyładowań elektrostatycznych.
• Produkt zawiera małe elementy elektroniczne; przechowuj go poza zasięgiem małych dzieci.

Ostrzeżenia

• Nie podłączaj napięcia sieciowego ani innych napięć nieprzewidzianych dla płytki.
• Nie podawaj napięcia na nieustalone piny zasilania ani nie zmieniaj polaryzacji zasilania zewnętrznego.
• Nie dopuszczaj do zwarcia między pinami ani między pinami a metalowymi elementami.
• Nie podłączaj urządzeń peryferyjnych przed sprawdzeniem ich napięć i mapowania pinów.
• Nie podłączaj ani nie odłączaj przewodów przy włączonym zasilaniu, jeśli może to spowodować zwarcie.

Przeznaczenie produktu

• Płytka do prototypowania, edukacji i eksperymentów z elektroniką niskonapięciową.
• Przeznaczona do projektów mikrokontrolerowych, komunikacji bezprzewodowej i systemów wbudowanych.
• Może być używana z czujnikami i modułami po sprawdzeniu zgodności ich napięć i połączeń.

Zastosowania wykluczone

• Nie jest przeznaczona do zastosowań medycznych ani urządzeń podtrzymujących życie.
• Nie jest przeznaczona do systemów bezpieczeństwa, w których awaria może spowodować zagrożenie dla ludzi lub mienia.
• Nie jest przeznaczona do bezpośredniego podłączania do instalacji sieciowej ani pracy z napięciami niezgodnymi z dokumentacją płytki.

Zawartość zestawu

• płytka deweloperska ESP32 38-pin z USB-C

Najczęstsze pytania

Czy płytka ma Wi-Fi i Bluetooth?
Tak. Materiał źródłowy podaje Wi-Fi 802.11 b/g/n oraz Bluetooth 4.2 BR/EDR i BLE.

Jak można zasilać płytkę?
Przez USB-C z portu USB 5 V. Źródło podaje też zasilanie zewnętrzne 3,3 V, ale nie wskazuje pinu do jego podłączenia.

Jaki jest rozstaw między rzędami pinów?
24 mm. Standardowy rozstaw pinów wynosi 2,54 mm.

Czy można programować płytkę w Arduino IDE?
Tak, Arduino IDE jest wymienione jako obsługiwane środowisko. Należy skonfigurować obsługę ESP32 i dobrać profil do płytki.

Czy do zestawu dołączono przewód USB-C?
Materiał źródłowy nie wymienia przewodu USB-C w zawartości zestawu.

O produkcie

Ta płytka ESP32 łączy mikrokontroler z komunikacją Wi-Fi i Bluetooth w formacie z 38 pinami. Złącze USB-C i konwerter CP2102 umożliwiają programowanie oraz zasilanie z komputera, a rozstaw rzędów 24 mm pozwala dobrać płytkę rozszerzeń o zgodnym rozstawie. Może stanowić bazę do prototypów IoT, automatyki domowej i bezprzewodowych urządzeń pomiarowych.

Dlaczego warto

• łączność Wi-Fi oraz Bluetooth 4.2 z BLE
• złącze USB-C i konwerter USB-UART CP2102
• 38 wyprowadzonych pinów
• rozstaw rzędów 24 mm
• przyciski BOOT i EN/RESET
• wbudowana dioda LED wskazana jako podłączona do GPIO2
