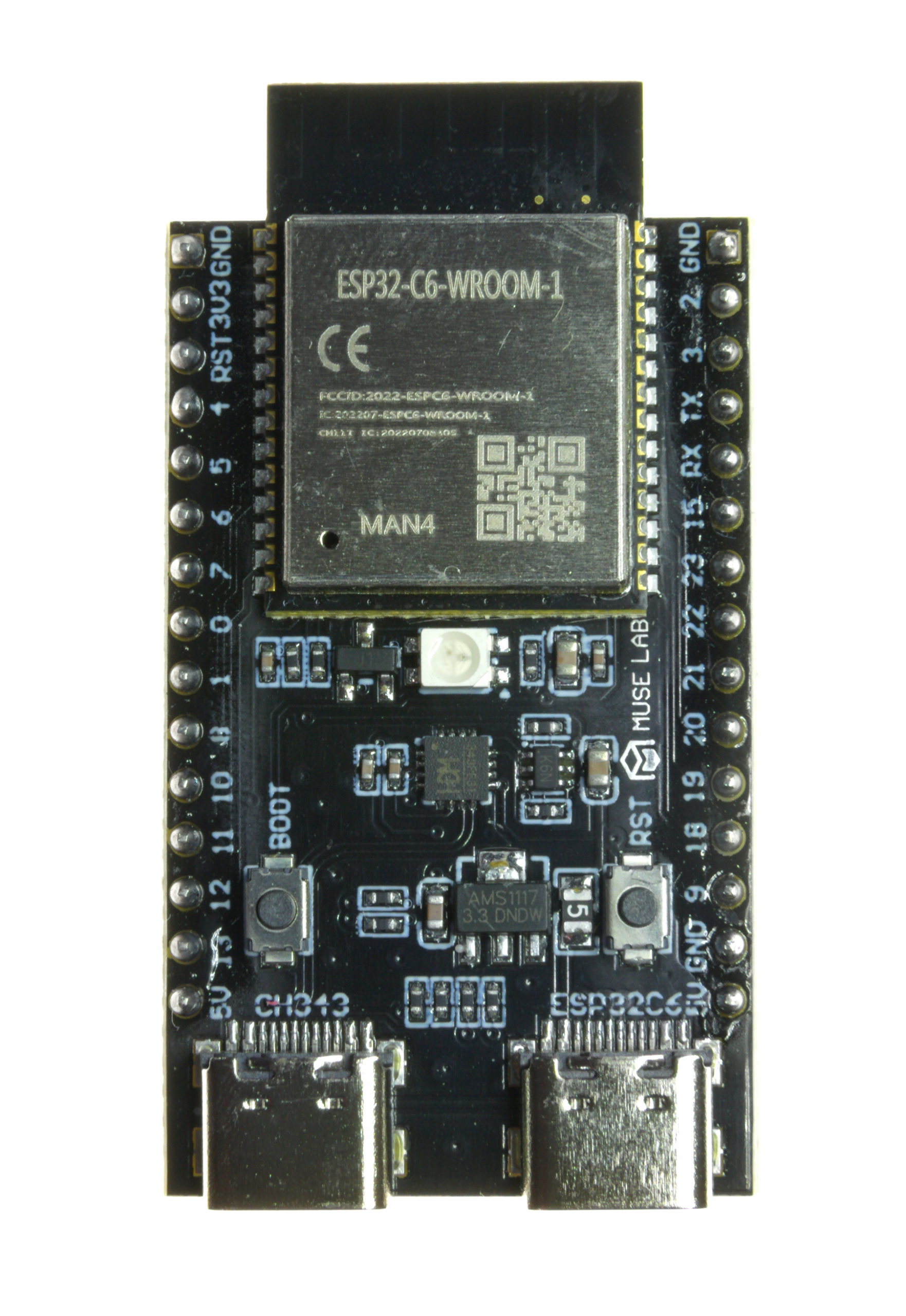

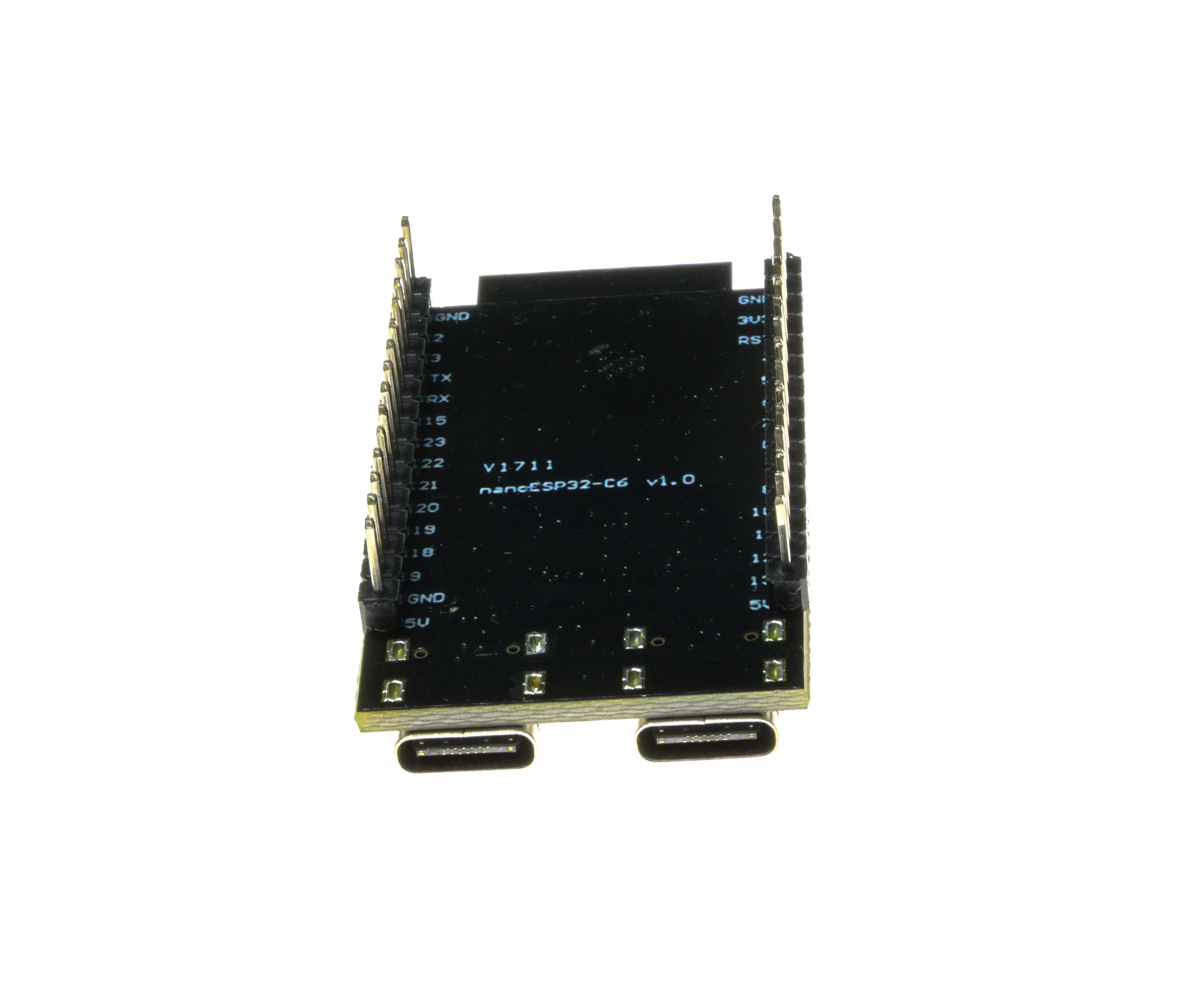

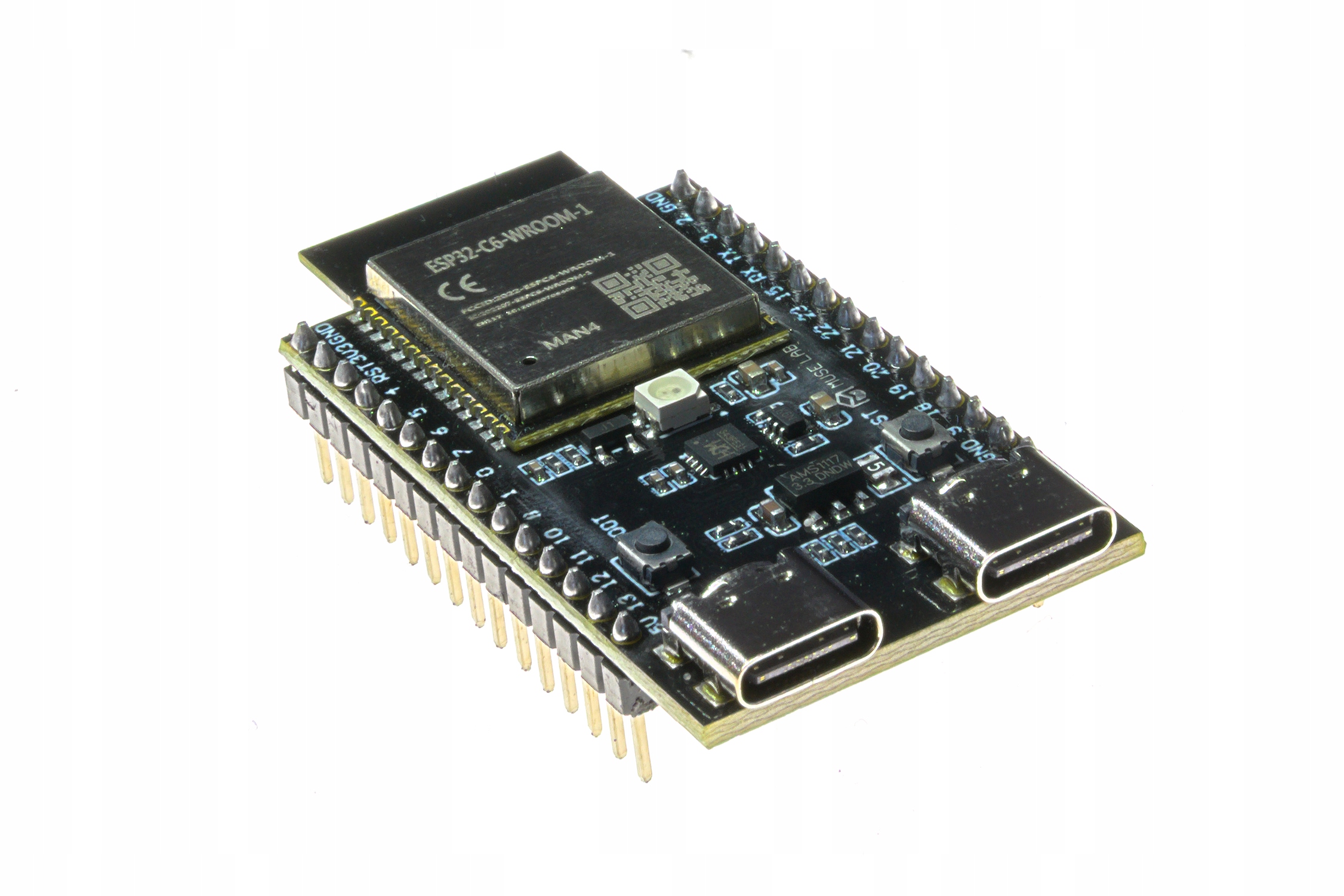

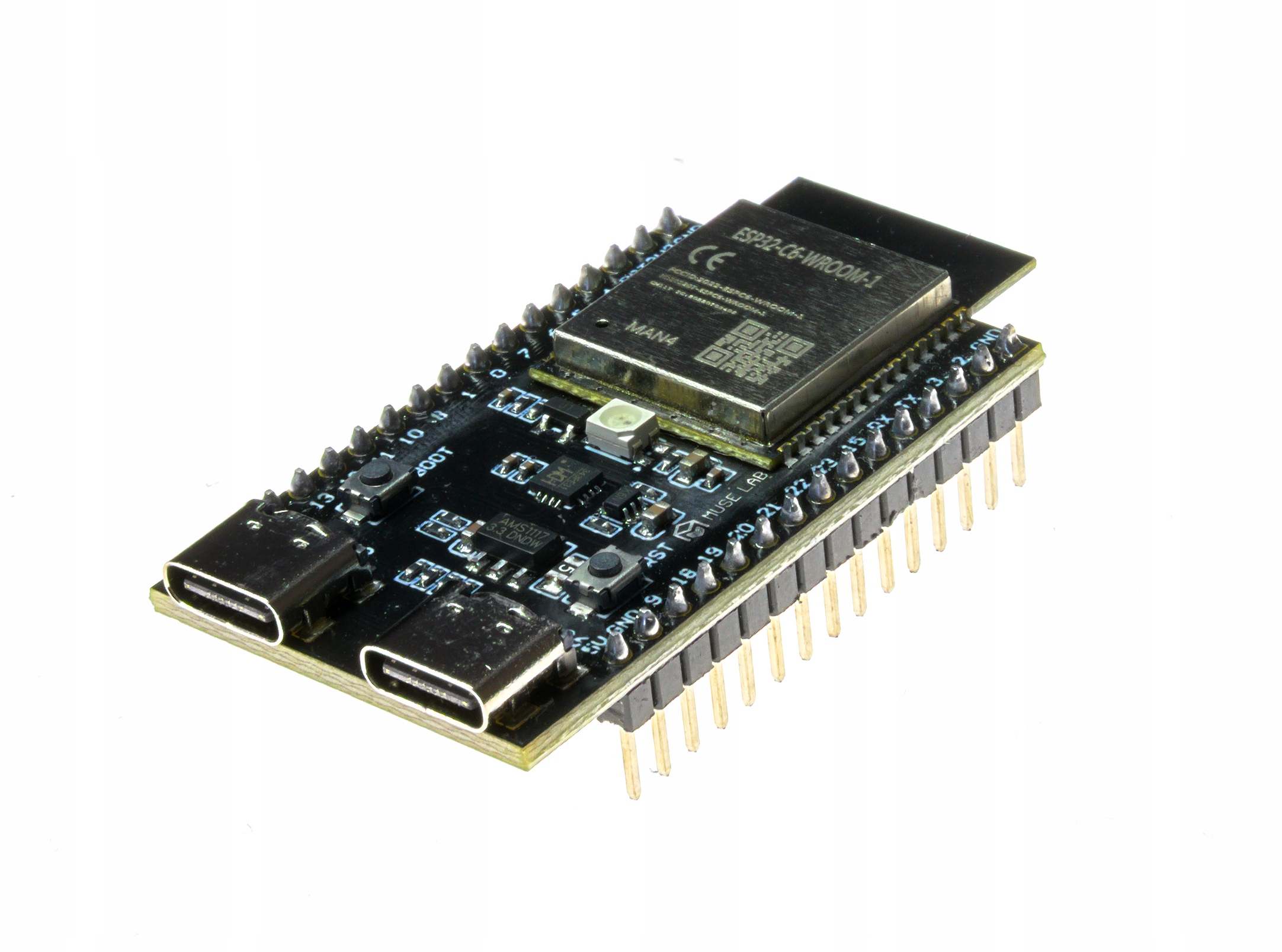

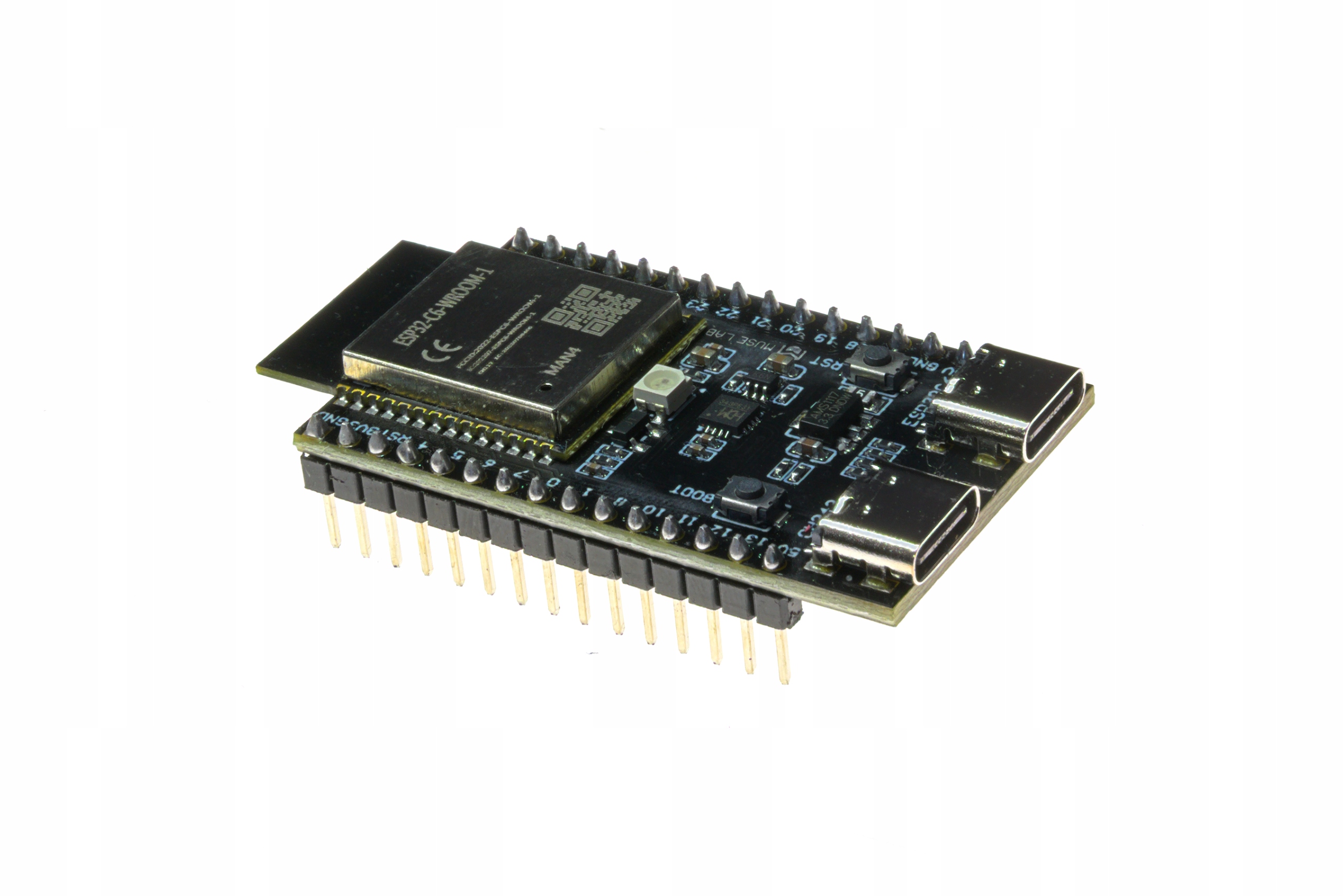

IMZ Płytka deweloperska ESP32-C6 N4 – 4 MB Flash, Wi-Fi 6, Bluetooth LE 5.0, Zigbee, Matter i Thread

Opis produktu

IMZ ESP32-C6 N4 to płytka rozwojowa z mikrokontrolerem ESP32-C6, 4 MB pamięci Flash i łącznością Wi-Fi 2,4 GHz, Bluetooth LE oraz 802.15.4. Złącze USB-C, mostek USB-UART i wyprowadzenia GPIO ułatwiają programowanie oraz budowę prototypów.

Cechy produktu

• mikrokontroler ESP32-C6, jednordzeniowy RISC-V do 160 MHz
• 512 KB SRAM
• 4 MB pamięci SPI Flash
• Wi-Fi 802.11 b/g/n/ax, 2,4 GHz
• Bluetooth 5.0 Low Energy
• łączność 802.15.4: Zigbee/Thread
• złącze USB-C
• mostek USB-UART
• stabilizator 3,3 V
• wyprowadzenia GPIO
• przyciski BOOT i reset (EN)
• wbudowana dioda LED

Cechy szczegółowe

• Procesor RISC-V do 160 MHz: umożliwia realizację zadań sterujących i komunikacyjnych w projektach mikrokontrolerowych.
• 512 KB SRAM i 4 MB SPI Flash: pamięć operacyjna i nieulotna do uruchamiania programu oraz przechowywania jego danych.
• Wi-Fi 2,4 GHz: pozwala na komunikację z siecią bezprzewodową.
• Bluetooth 5.0 LE: obsługuje komunikację Bluetooth Low Energy.
• Łączność 802.15.4: umożliwia pracę z rozwiązaniami Zigbee lub Thread, zależnie od użytego oprogramowania.
• USB-C i mostek USB-UART: umożliwiają zasilanie, programowanie i komunikację szeregową przez złącze płytki.
• Stabilizator 3,3 V: zapewnia napięcie robocze wymagane przez układ na płytce.
• Wyprowadzenia GPIO: umożliwiają podłączanie zewnętrznych układów; dokładne funkcje i numery pinów należy sprawdzić w dokumentacji konkretnej płytki.
• Przyciski BOOT i EN oraz dioda LED: ułatwiają uruchamianie, resetowanie i sygnalizowanie stanu projektu.

Zastosowanie

• prototypy urządzeń IoT
• projekty automatyki i inteligentnego domu
• urządzenia komunikujące się przez Wi-Fi, Bluetooth LE, Zigbee lub Thread
• eksperymenty z czujnikami i modułami podłączanymi do GPIO
• nauka programowania mikrokontrolerów i komunikacji sieciowej

Specyfikacja techniczna

• mikrokontroler: ESP32-C6
• architektura procesora: jednordzeniowy RISC-V
• maksymalna częstotliwość taktowania: 160 MHz
• SRAM: 512 KB
• pamięć Flash: 4 MB SPI
• Wi-Fi: 802.11 b/g/n/ax, 2,4 GHz
• Bluetooth: 5.0 Low Energy
• łączność 802.15.4: Zigbee/Thread
• złącze: USB-C
• konwerter: USB-UART
• stabilizator: 3,3 V
• wejście zasilania VIN: 5 V
• elementy obsługowe: przycisk BOOT, przycisk reset (EN), dioda LED

Zasilanie

Płytkę można zasilać przez złącze USB-C albo podać 5 V na pin VIN. Na płytce znajduje się stabilizator 3,3 V. Nie podano poboru prądu ani szczegółowego zakresu dopuszczalnych napięć zasilania — przed podłączeniem zewnętrznego źródła należy sprawdzić oznaczenia płytki i dokumentację jej wariantu.

Instrukcja

1. Podłącz płytkę do komputera przewodem USB-C obsługującym transmisję danych. Materiał źródłowy podaje, że złącze służy do zasilania i programowania, a płytka ma mostek USB-UART.
2. Zainstaluj wybrane środowisko programistyczne: Arduino IDE, PlatformIO albo ESP-IDF. Materiał źródłowy wymienia te środowiska, ale nie podaje wersji pakietu płytki ani konkretnej konfiguracji.
3. Wybierz konfigurację ESP32-C6 zgodną z używanym środowiskiem i wariantem płytki. Szczegóły wyboru należy zweryfikować w dokumentacji producenta lub sprzedawcy.
4. Wgraj program testowy, a w razie potrzeby użyj przycisku BOOT do wejścia w tryb programowania i przycisku EN do resetu. Dokładna sekwencja może zależeć od konfiguracji płytki i środowiska.
5. Przed podłączeniem urządzeń zewnętrznych sprawdź dokumentację pinów konkretnego wariantu. Źródło nie zawiera mapy pinów ani schematu połączeń.

Podłączenie

Do programowania i zasilania podłącz przewód USB-C do złącza płytki. Alternatywnie można zasilić ją napięciem 5 V przez pin VIN. Wyprowadzenia GPIO są dostępne na krawędziach płytki, ale materiał źródłowy nie podaje ich numeracji ani mapy pinów; połączenia z czujnikami i innymi układami należy ustalić na podstawie dokumentacji konkretnego wariantu. Nie podano również szczegółowego schematu pinów złącza USB-C.

Kompatybilność

• Arduino IDE
• PlatformIO
• Espressif IDF (ESP-IDF)
• programowanie w C/C++

Informacje bezpieczeństwa

• Używaj płytki w niskonapięciowych układach elektronicznych, zgodnie z dokumentacją konkretnego wariantu.
• Przed podłączeniem zasilania sprawdź polaryzację i napięcie źródła; pin VIN jest opisany jako wejście 5 V.
• Pracuj na suchej, nieprzewodzącej powierzchni i chroń płytkę przed wilgocią, kurzem oraz przewodzącymi zanieczyszczeniami.
• Przed zmianą połączeń odłącz zasilanie.
• Unikaj wyładowań elektrostatycznych; chwytaj płytkę za krawędzie i przechowuj ją w odpowiednim opakowaniu.
• Zapewnij wentylację i przerwij używanie, jeśli płytka lub zasilacz nadmiernie się nagrzewa albo wykazuje oznaki uszkodzenia.
• Produkt nie jest zabawką; podczas pracy i lutowania dzieci powinny pozostawać pod nadzorem osoby dorosłej.

Ostrzeżenia

• Nie podawaj napięcia wyższego niż 5 V na pin VIN.
• Nie podłączaj napięć innych niż dopuszczone dla danego GPIO; wartości granicznych pinów nie podano w materiale i należy je sprawdzić w dokumentacji.
• Nie zwieraj pinów zasilania ani GPIO.
• Nie podłączaj płytki bezpośrednio do sieci energetycznej ani innych źródeł wysokiego napięcia.
• Nie zmieniaj okablowania przy włączonym zasilaniu.
• Nie zakładaj, że numery i funkcje GPIO są jednakowe we wszystkich wariantach płytki.

Przeznaczenie produktu

• płytka rozwojowa do edukacji i nauki programowania mikrokontrolerów
• prototypowanie urządzeń elektronicznych niskiego napięcia
• projekty IoT i komunikacji bezprzewodowej
• eksperymenty z GPIO i modułami peryferyjnymi, po sprawdzeniu zgodności elektrycznej

Zastosowania wykluczone

• nie jest przeznaczona do zastosowań medycznych ani do podtrzymywania funkcji życiowych
• nie jest przeznaczona do systemów bezpieczeństwa, w których awaria może spowodować zagrożenie życia lub zdrowia
• nie jest przeznaczona do bezpośredniej pracy z napięciem sieciowym ani instalacjami wysokiego napięcia
• nie należy używać jej poza parametrami zasilania i sygnałów określonymi w dokumentacji

Zawartość zestawu

• płytka rozwojowa ESP32-C6 N4

Najczęstsze pytania

Jak zasilać płytkę?
Przez złącze USB-C albo napięciem 5 V podanym na pin VIN.

Jakie standardy łączności obsługuje?
Według materiału źródłowego: Wi-Fi 2,4 GHz 802.11 b/g/n/ax, Bluetooth 5.0 LE oraz 802.15.4 dla Zigbee/Thread. Zgodność z konkretnym protokołem zależy od użytego oprogramowania.

Czy płytkę można programować w Arduino IDE?
Arduino IDE jest wymienione jako obsługiwane środowisko. Materiał nie podaje jednak wersji pakietu ani dokładnych ustawień dla tego wariantu.

Czy można od razu podłączyć czujnik do GPIO?
Tak, płytka ma wyprowadzenia GPIO, ale przed podłączeniem trzeba sprawdzić mapę pinów i dopuszczalne poziomy napięć. Nie zostały one podane w materiale źródłowym.

O produkcie

ESP32-C6 N4 łączy w jednej płytce mikrokontroler RISC-V, pamięć Flash oraz kilka rodzajów łączności bezprzewodowej. Złącze USB-C z mostkiem USB-UART ułatwia rozpoczęcie pracy, a wyprowadzenia GPIO pozwalają rozszerzać projekt o zewnętrzne układy. Płytka może posłużyć do nauki, prototypowania oraz budowy urządzeń IoT; obsługa Zigbee i Thread wymaga odpowiedniej konfiguracji oprogramowania.

Dlaczego warto

• trzy rodzaje łączności bezprzewodowej: Wi-Fi, Bluetooth LE i 802.15.4
• 4 MB pamięci SPI Flash
• złącze USB-C i wbudowany mostek USB-UART
• wbudowany stabilizator 3,3 V
• przyciski BOOT i EN oraz dioda LED
• zgodność z Arduino IDE, PlatformIO i ESP-IDF według materiału źródłowego
