ESP32-CAM + ESP32-CAM-MB + Kamera + Anetna

Opis produktu

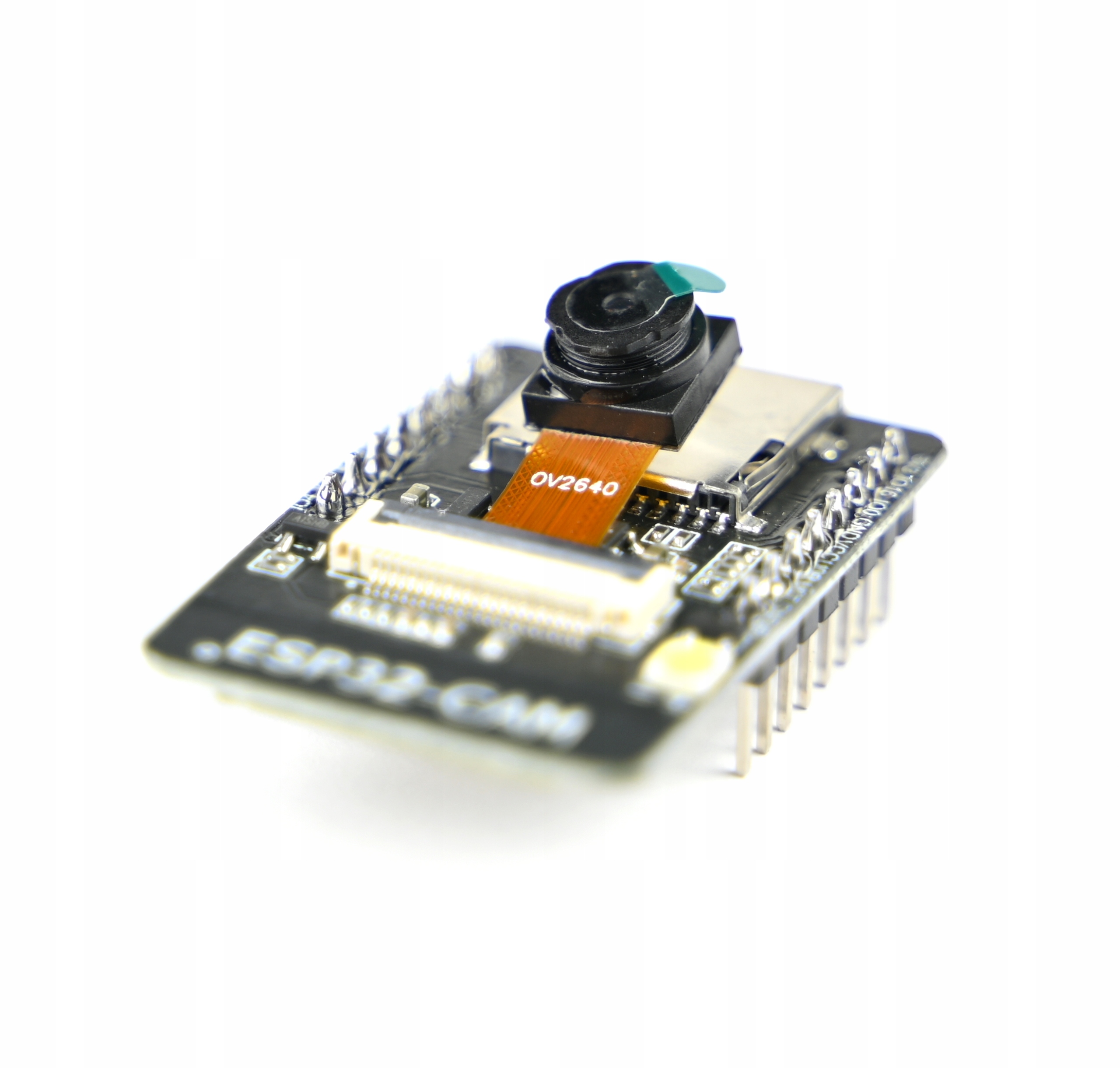

Zestaw obejmuje moduł ESP32-CAM, kamerę OV2640 2 MP, płytkę ESP32-CAM-MB z konwerterem USB-to-Serial oraz antenę zewnętrzną. Umożliwia budowę projektów z rejestracją obrazu i łącznością bezprzewodową Wi-Fi oraz Bluetooth.

Cechy produktu

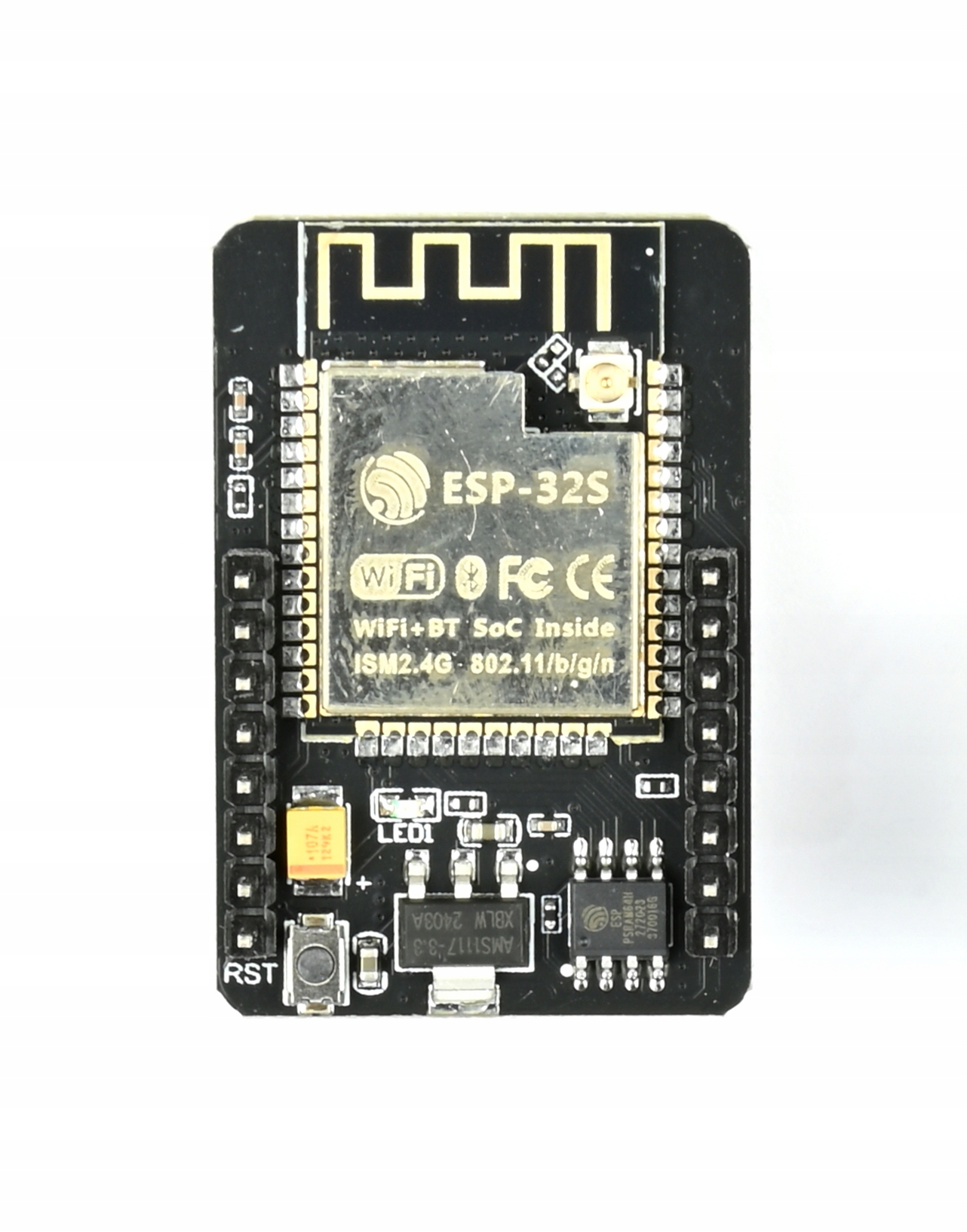

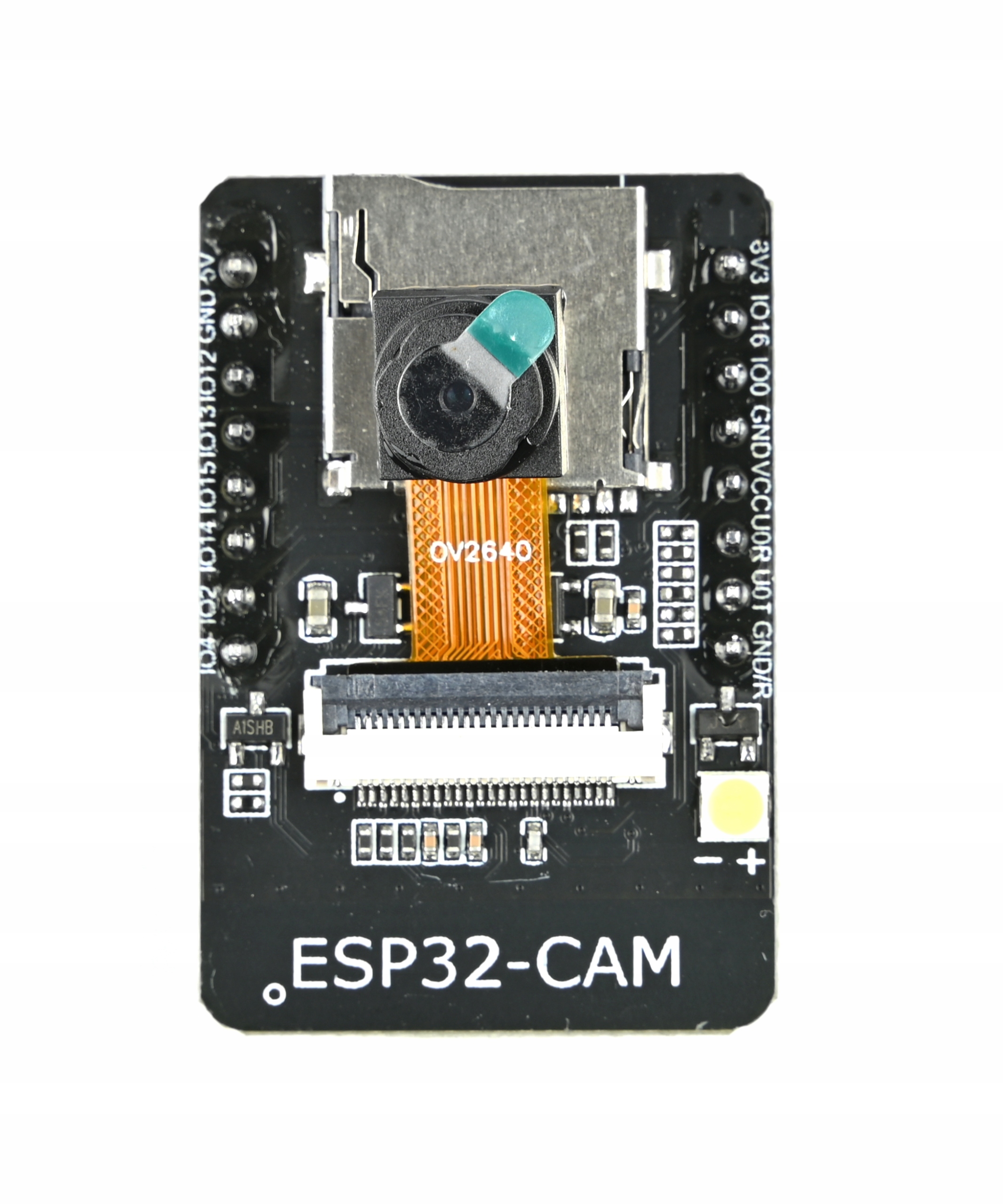

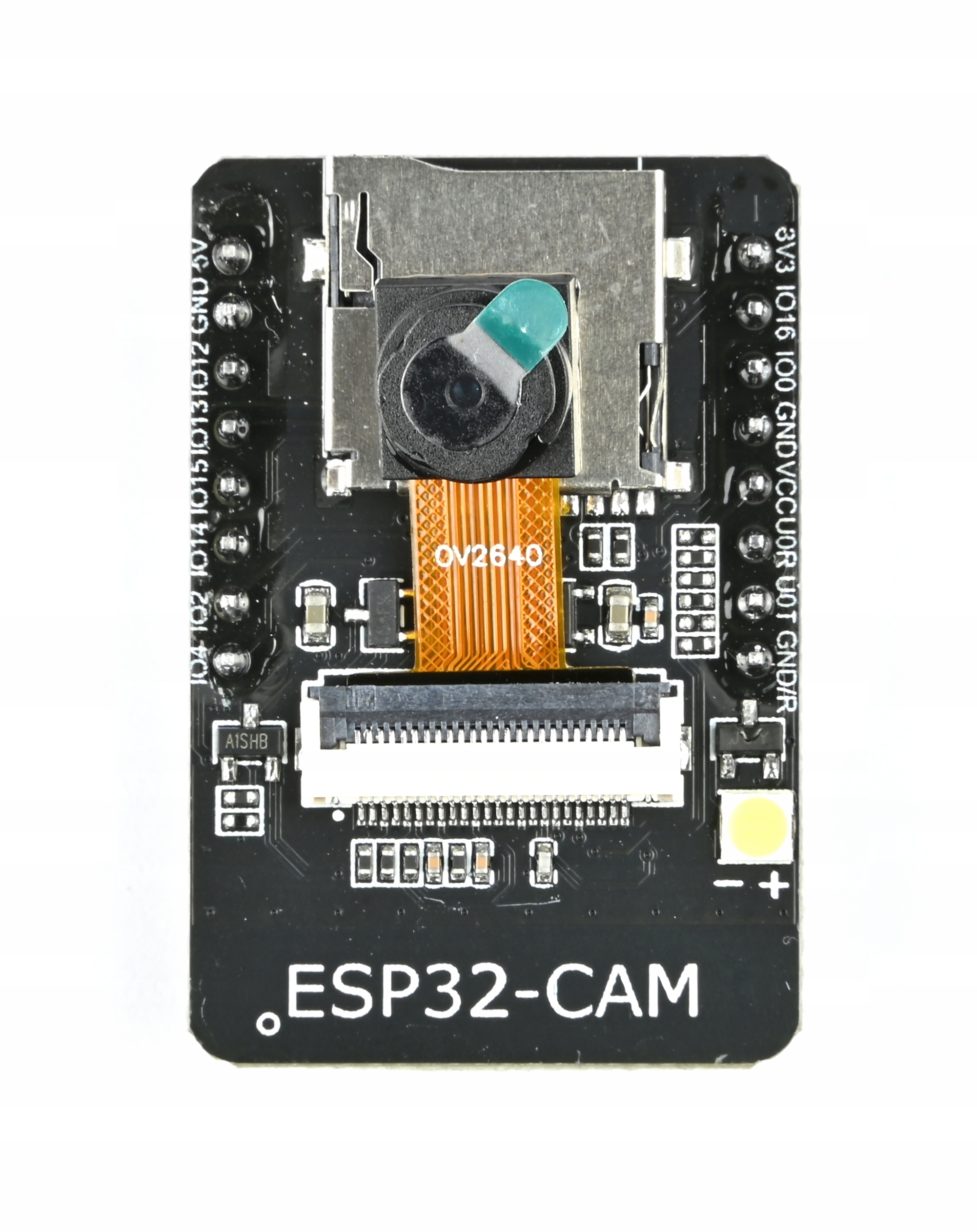

• moduł ESP32-CAM z procesorem ESP32-D0WDQ6
• dwurdzeniowy procesor Xtensa 32-bit LX6

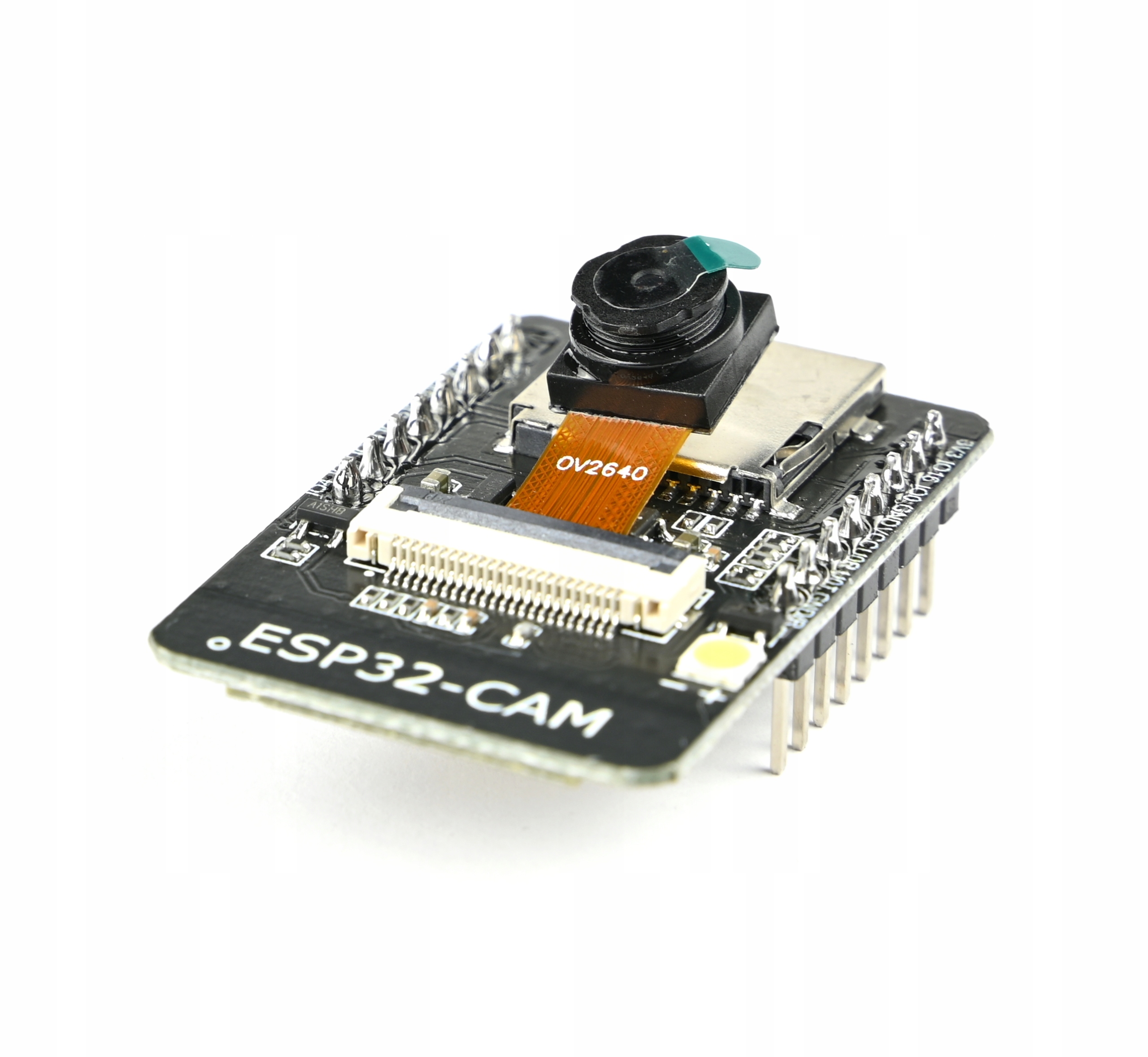

• kamera OV2640, 2 MP
• Wi-Fi 802.11 b/g/n, 2,4 GHz
• Bluetooth 4.2
• 520 KB SRAM i 4 MB Flash
• gniazdo microSD, według źródła obsługa kart do 4 GB
• interfejsy UART, SPI, I2C, PWM, ADC i I2S

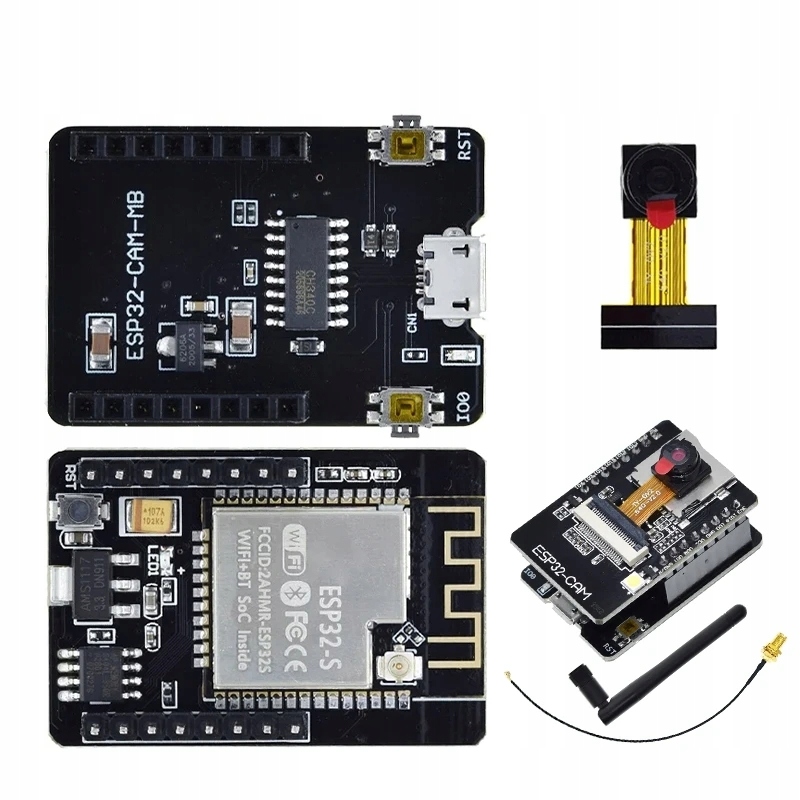

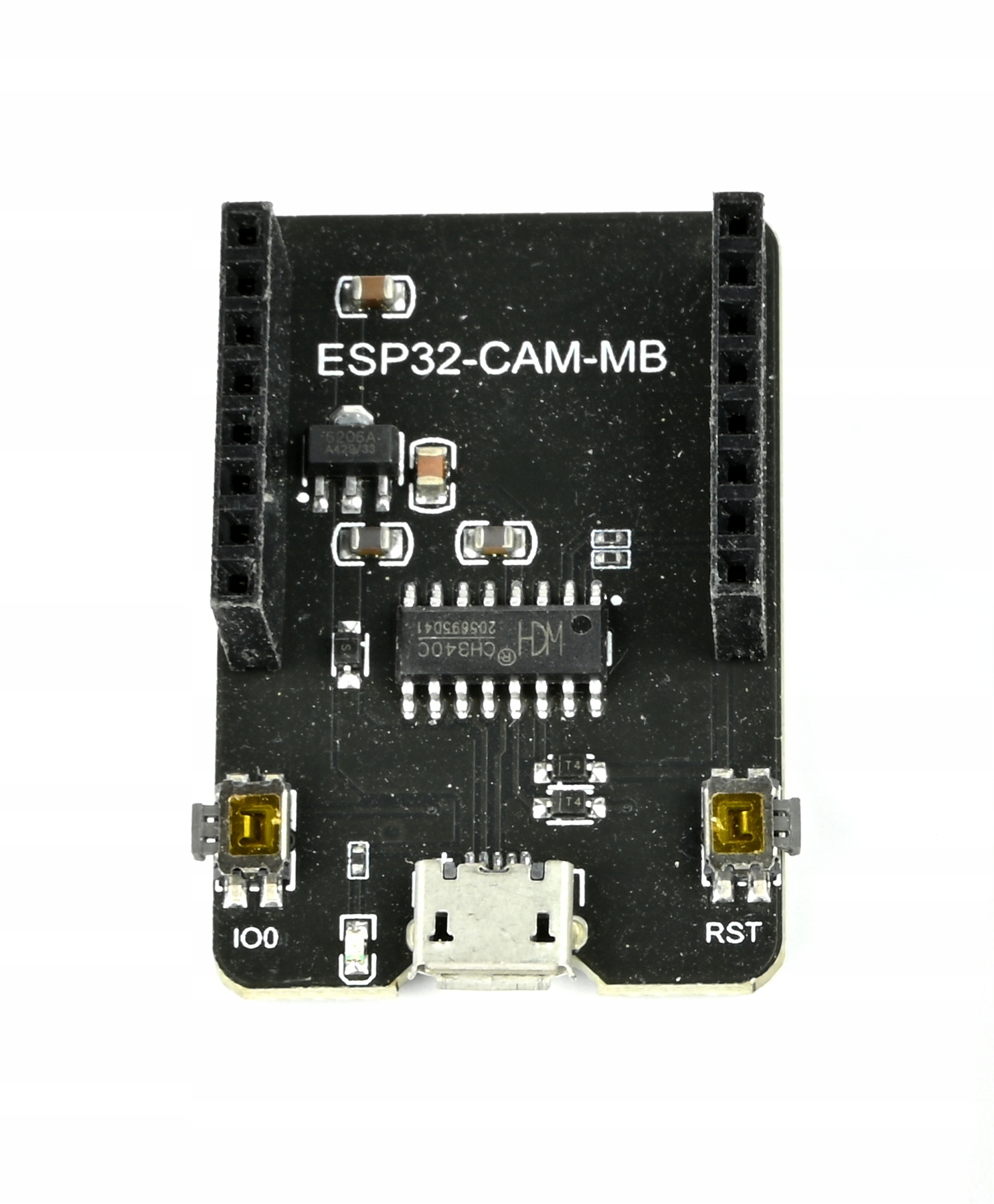

• płytka ESP32-CAM-MB z konwerterem USB-to-Serial
• złącze Micro-USB na płytce ESP32-CAM-MB

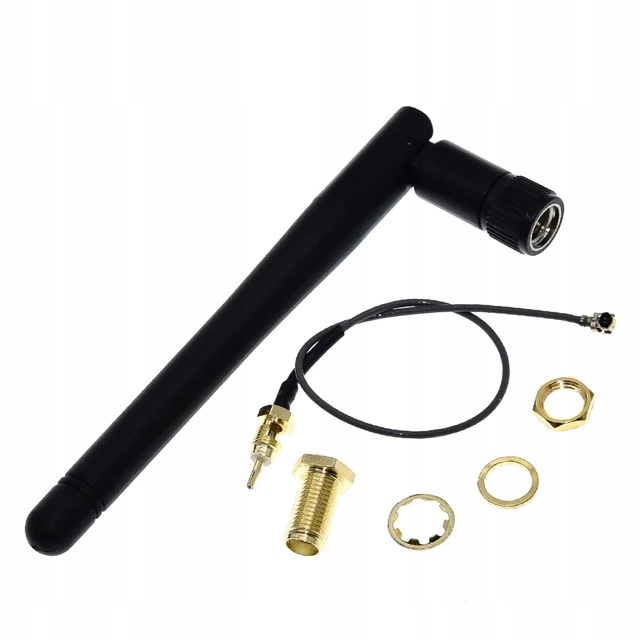

• antena zewnętrzna

Cechy szczegółowe

• Procesor ESP32-D0WDQ6: dwurdzeniowy układ Xtensa 32-bit LX6 przeznaczony do obsługi programu i przetwarzania danych.
• Kamera OV2640 2 MP: umożliwia rejestrowanie obrazu; podane formaty obejmują JPEG, RAW, YUV i RGB.
• Wi-Fi 2,4 GHz: łączność zgodna z 802.11 b/g/n pozwala przesyłać dane bezprzewodowo.
• Bluetooth 4.2: zapewnia dodatkową opcję komunikacji bezprzewodowej.
• Gniazdo microSD: pozwala zapisywać dane na karcie; źródło podaje obsługę kart do 4 GB.
• Interfejsy peryferyjne: UART, SPI, I2C, PWM, ADC i I2S umożliwiają współpracę z różnymi elementami elektronicznymi, zależnie od konfiguracji projektu.
• Płytka ESP32-CAM-MB: wbudowany konwerter USB-to-Serial ułatwia programowanie modułu ESP32-CAM.
• Antena zewnętrzna: jest przeznaczona do wykorzystania z łącznością bezprzewodową; źródło nie podaje jej parametrów ani typu złącza.

Zastosowanie

• prototypy kamer sieciowych i rejestratorów obrazu
• projekty IoT wykorzystujące obraz i łączność bezprzewodową
• eksperymenty z zapisem zdjęć lub nagrań na karcie microSD
• projekty edukacyjne z mikrokontrolerami i kamerą
• prototypy systemów automatyzacji i monitoringu; nie jako jedyne zabezpieczenie obiektu

Specyfikacja techniczna

• moduł: ESP32-CAM
• układ procesora: ESP32-D0WDQ6
• architektura procesora: dwurdzeniowy Xtensa 32-bit LX6
• pamięć SRAM: 520 KB
• pamięć Flash: 4 MB
• kamera: OV2640, 2 MP
• rozdzielczość kamery: 1600 × 1200 pikseli
• Wi-Fi: 802.11 b/g/n, 2,4 GHz
• Bluetooth: 4.2
• interfejsy: UART, SPI, I2C, PWM, ADC, I2S
• karta pamięci: microSD, do 4 GB według źródła
• formaty obrazu: JPEG, RAW, YUV, RGB
• liczba klatek: do 30 fps przy VGA; do 15 fps przy UXGA, według źródła
• płytka programująca: ESP32-CAM-MB
• złącze płytki programującej: Micro-USB
• konwerter: USB-to-Serial
• napięcie zasilania: brak danych w materiale źródłowym

Zasilanie

Płytka ESP32-CAM-MB ma złącze Micro-USB opisane jako służące do zasilania i programowania modułu ESP32-CAM. Materiał nie podaje wymaganego napięcia, prądu ani parametrów zasilacza. Przed podłączeniem należy zweryfikować wymagania konkretnej płytki i użyć odpowiedniego źródła zasilania.

Instrukcja

1. Sprawdź oznaczenia modułu ESP32-CAM oraz płytki ESP32-CAM-MB. Materiał potwierdza ich kompatybilność, ale nie podaje szczegółowej orientacji ani opisu pinów połączeniowych.
2. Połącz moduł ESP32-CAM z płytką ESP32-CAM-MB zgodnie z oznaczeniami i dokumentacją tych elementów; nie wciskaj modułu na siłę.
3. Podłącz płytkę ESP32-CAM-MB do komputera przewodem Micro-USB. Źródło nie określa, czy przewód jest częścią zestawu.
4. Zainstaluj środowisko programistyczne i pakiet obsługujący ESP32 odpowiedni dla wybranej konfiguracji. Materiał nie wskazuje wersji środowiska, bibliotek ani ustawień kompilacji.
5. Wybierz właściwy model płytki i port szeregowy zgodnie z jej dokumentacją. Następnie wgraj program odpowiedni dla podłączonej kamery i używanych interfejsów.
6. Napięcie zasilania, procedura trybu programowania, szczegółowy pinout oraz konfiguracja kamery wymagają weryfikacji w dokumentacji konkretnego wariantu. Z tych powodów nie podano przykładowego kodu Arduino.

Podłączenie

Moduł ESP32-CAM jest przeznaczony do współpracy z płytką ESP32-CAM-MB, która ma złącze Micro-USB i konwerter USB-to-Serial. Płytkę programującą podłącza się do komputera przez Micro-USB. Materiał nie określa pinów, orientacji montażu, napięcia, sposobu podłączenia anteny ani dokładnych połączeń kamery, dlatego należy sprawdzić oznaczenia i dokumentację konkretnego wariantu przed montażem.

Kompatybilność

• moduł ESP32-CAM i płytka ESP32-CAM-MB: zgodność wskazana w materiale źródłowym
• konkretne środowiska programistyczne, systemy operacyjne i platformy: brak danych do potwierdzenia

Informacje bezpieczeństwa

• Używaj produktu wyłącznie w suchym, czystym i odpowiednio wentylowanym miejscu.
• Przed podłączeniem zasilania sprawdź wymagane napięcie i parametry zasilacza w dokumentacji konkretnego wariantu; nie podłączaj modułu do źródła o niezweryfikowanych parametrach.
• Odłącz zasilanie przed montażem, demontażem lub zmianą połączeń.
• Unikaj dotykania styków i chroń układ przed wyładowaniami elektrostatycznymi.
• Zabezpiecz płytkę przed zwarciem, wilgocią, przewodzącymi zanieczyszczeniami oraz uszkodzeniami mechanicznymi.
• Produkt nie jest zabawką; przechowuj drobne elementy poza zasięgiem małych dzieci.
• Przy projektach wykorzystujących kamerę przestrzegaj zasad ochrony prywatności i obowiązujących przepisów.

Ostrzeżenia

• Nie podłączaj produktu bezpośrednio do sieci energetycznej ani do zasilacza o niezweryfikowanym napięciu.
• Nie zmieniaj połączeń przy włączonym zasilaniu.
• Zwarcie, błędna polaryzacja lub nieprawidłowy montaż modułu mogą uszkodzić elektronikę.
• Nie zakładaj, że antena pasuje do dowolnego złącza; typ złącza i sposób montażu nie zostały podane.
• Źródło podaje obsługę kart microSD do 4 GB; nie zakładaj zgodności z kartami o większej pojemności bez jej sprawdzenia.
• Nie wykorzystuj zestawu jako jedynego elementu systemu alarmowego ani w zastosowaniach, w których awaria kamery może zagrażać ludziom lub mieniu.

Przeznaczenie produktu

• edukacja i eksperymenty z mikrokontrolerami
• prototypowanie urządzeń IoT z kamerą
• projekty hobbystyczne niskonapięciowej elektroniki
• testy transmisji i zapisu obrazu w kontrolowanych warunkach

Zastosowania wykluczone

• zastosowania medyczne i podtrzymujące życie
• systemy bezpieczeństwa życia lub urządzenia, w których awaria może spowodować obrażenia
• bezpośrednie sterowanie instalacjami sieciowymi lub wysokiego napięcia
• profesjonalny monitoring lub alarm bez niezależnych zabezpieczeń i oceny całego systemu
• zastosowania wymagające określonych parametrów środowiskowych, niezawodności lub certyfikacji, których materiał źródłowy nie potwierdza

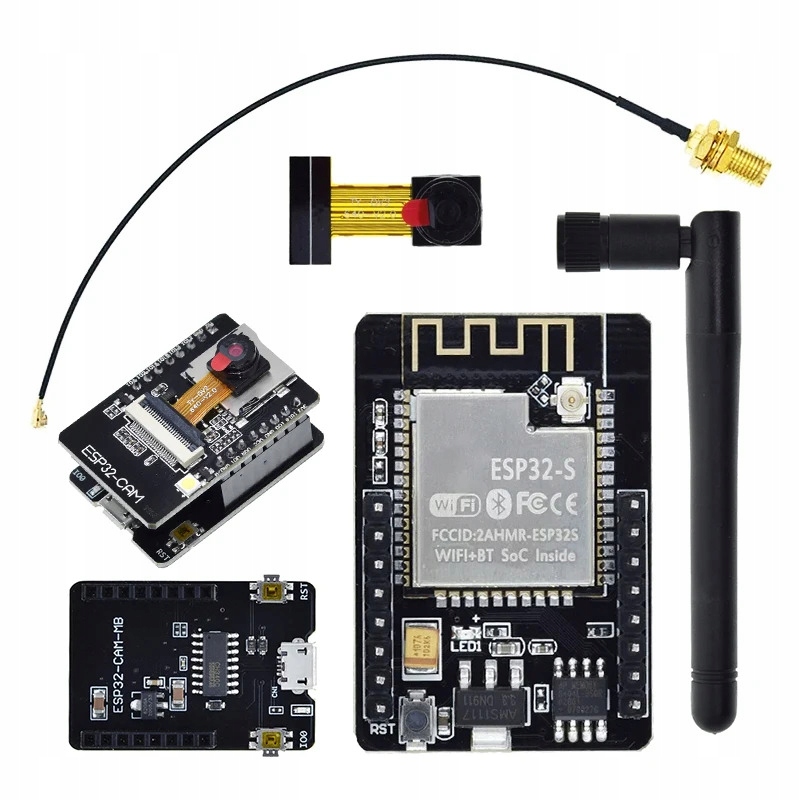

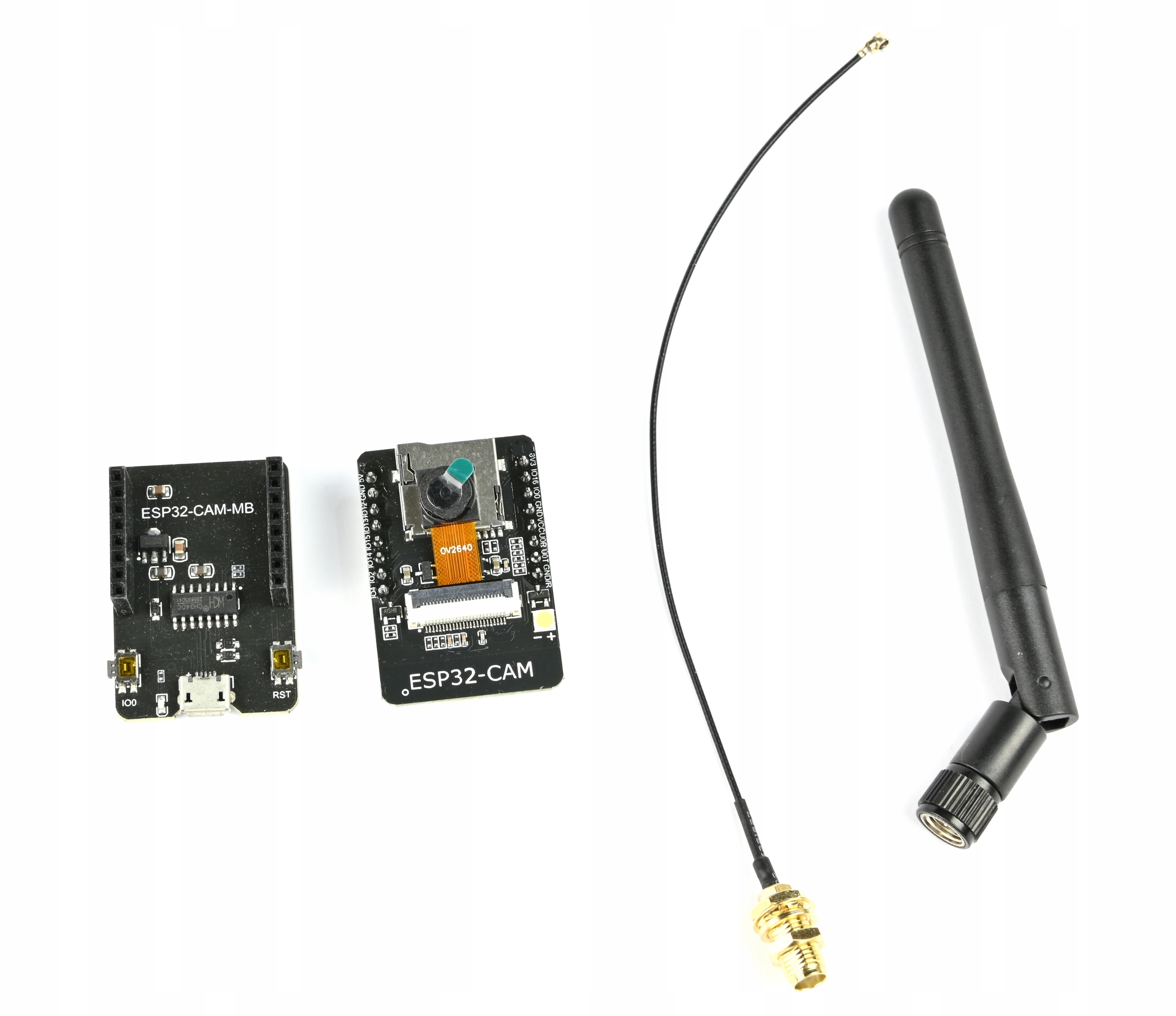

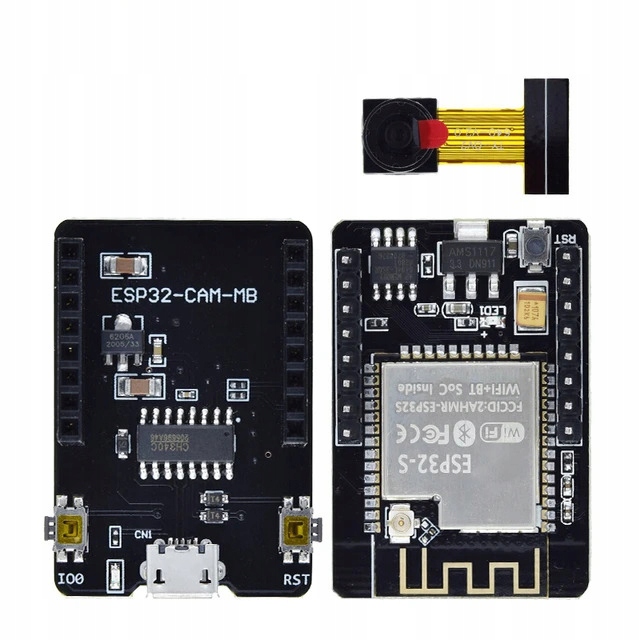

Zawartość zestawu

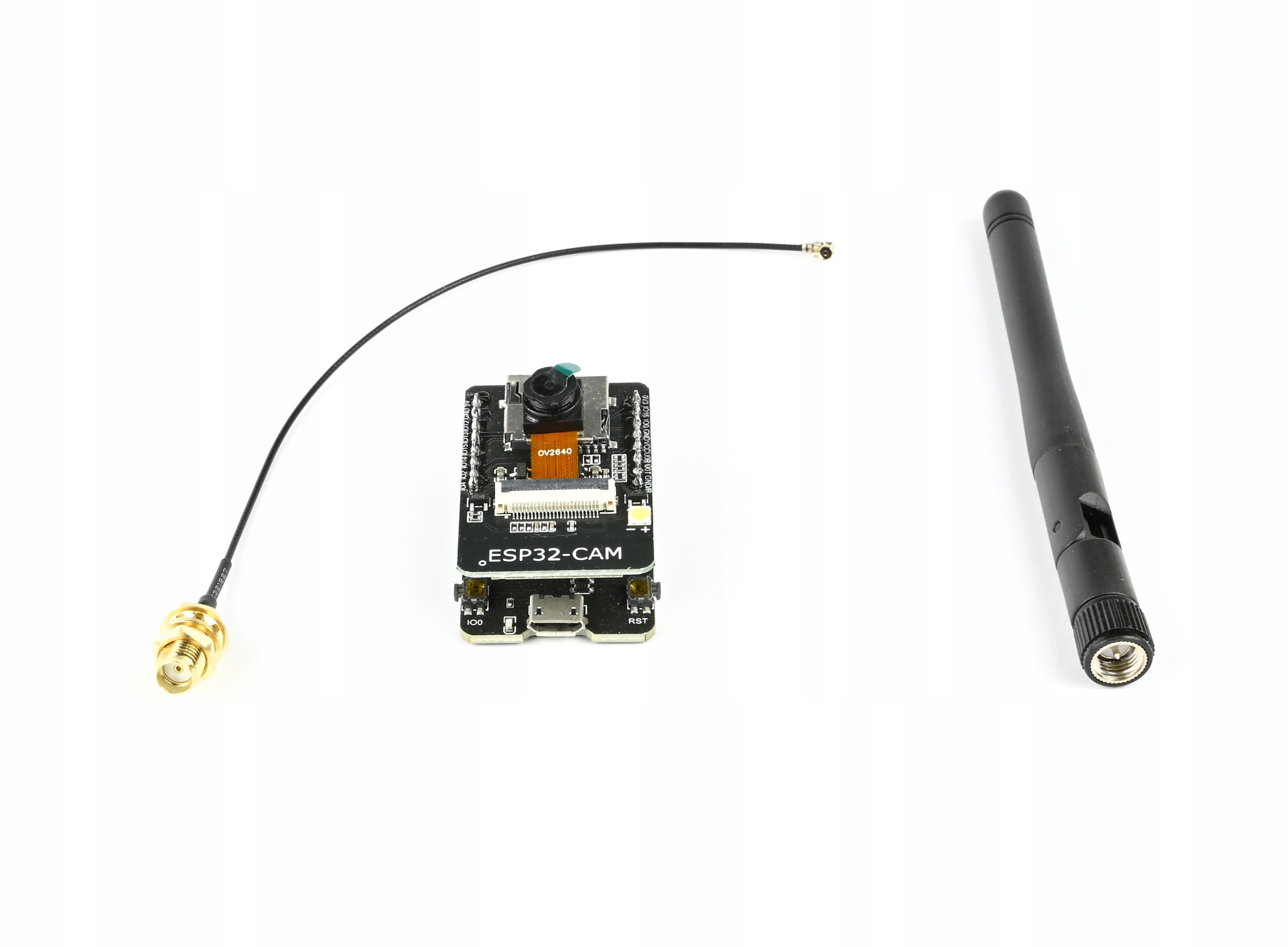

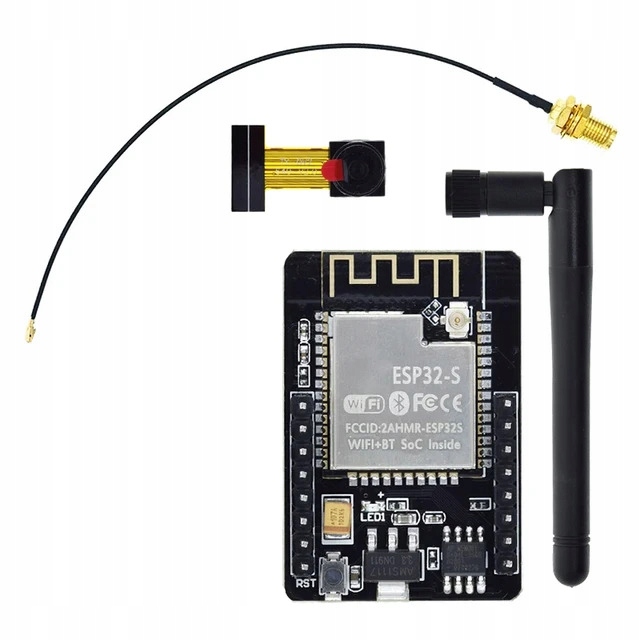

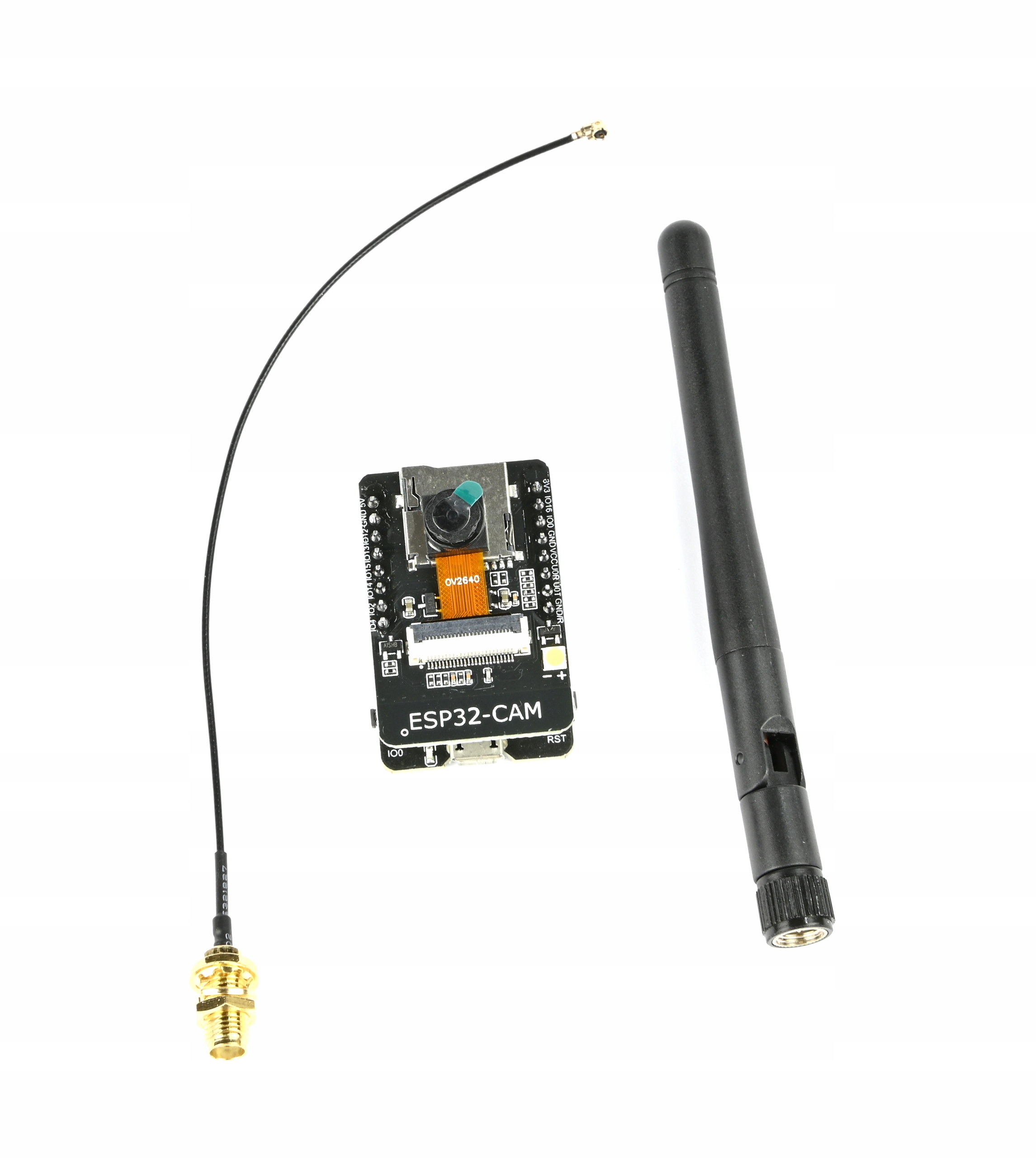

• moduł ESP32-CAM
• kamera OV2640
• płytka ESP32-CAM-MB
• antena zewnętrzna
• przewód USB: brak potwierdzenia w materiale źródłowym

Najczęstsze pytania

Co zawiera zestaw?
Według opisu: moduł ESP32-CAM, kamerę OV2640, płytkę ESP32-CAM-MB i antenę zewnętrzną. Obecność przewodu USB nie została potwierdzona.

Czy płytka ESP32-CAM-MB ułatwia programowanie?
Tak. Zawiera konwerter USB-to-Serial i złącze Micro-USB przeznaczone do programowania oraz zasilania modułu ESP32-CAM.

Jaką kamerę ma moduł?
Kamerę OV2640 o rozdzielczości 2 MP (1600 × 1200 pikseli).

Czy moduł obsługuje kartę microSD?
Tak. Źródło podaje obsługę kart microSD do 4 GB.

Jakie napięcie zasilania jest wymagane?
Nie podano go w materiale źródłowym. Należy sprawdzić dokumentację konkretnego wariantu przed podłączeniem zasilania.

O produkcie

Zestaw łączy moduł ESP32-CAM z kamerą OV2640, płytką programującą ESP32-CAM-MB i anteną zewnętrzną. Może stanowić bazę do prototypów, w których mikrokontroler rejestruje obraz, komunikuje się bezprzewodowo lub zapisuje dane na karcie microSD. Płytka ESP32-CAM-MB zapewnia połączenie Micro-USB i konwersję USB-to-Serial, dzięki czemu programowanie nie wymaga osobnego konwertera szeregowego. Szczegóły zasilania, pinoutu i konfiguracji należy ustalić dla konkretnej wersji sprzętu.

Dlaczego warto

• zestawienie modułu ESP32-CAM, kamery OV2640, płytki programującej i anteny
• kamera 2 MP o rozdzielczości 1600 × 1200 pikseli
• Wi-Fi 2,4 GHz i Bluetooth 4.2
• konwerter USB-to-Serial na płytce ESP32-CAM-MB
• możliwość korzystania z karty microSD do 4 GB według materiału źródłowego
• dostęp do interfejsów UART, SPI, I2C, PWM, ADC i I2S
