Opis produktu

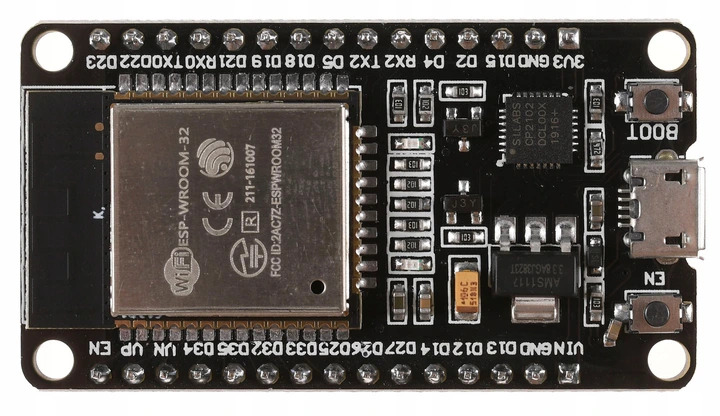

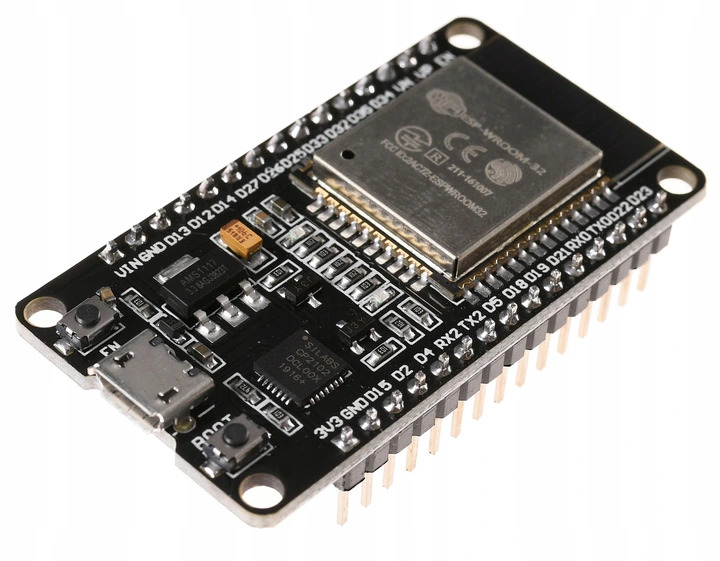

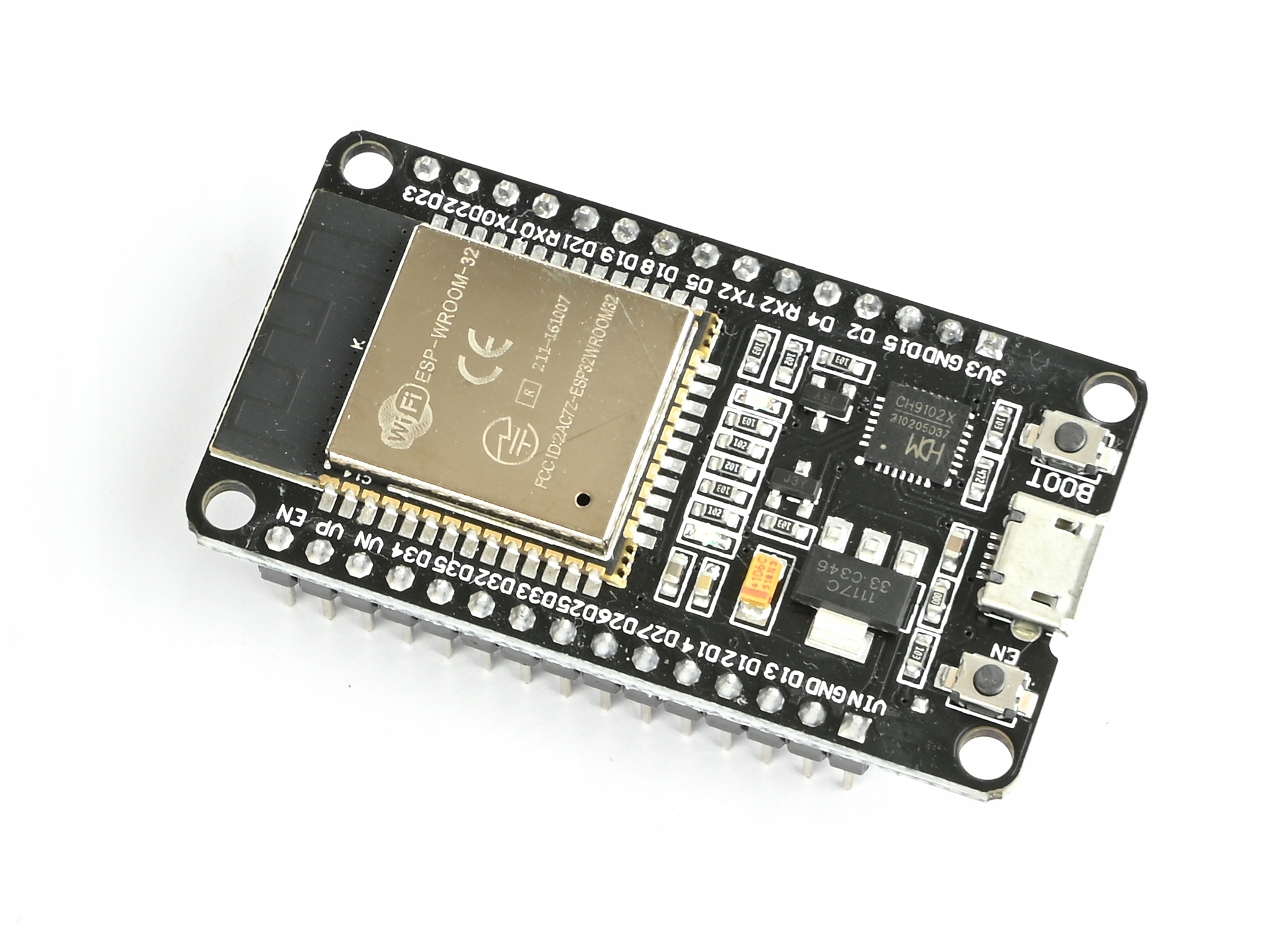

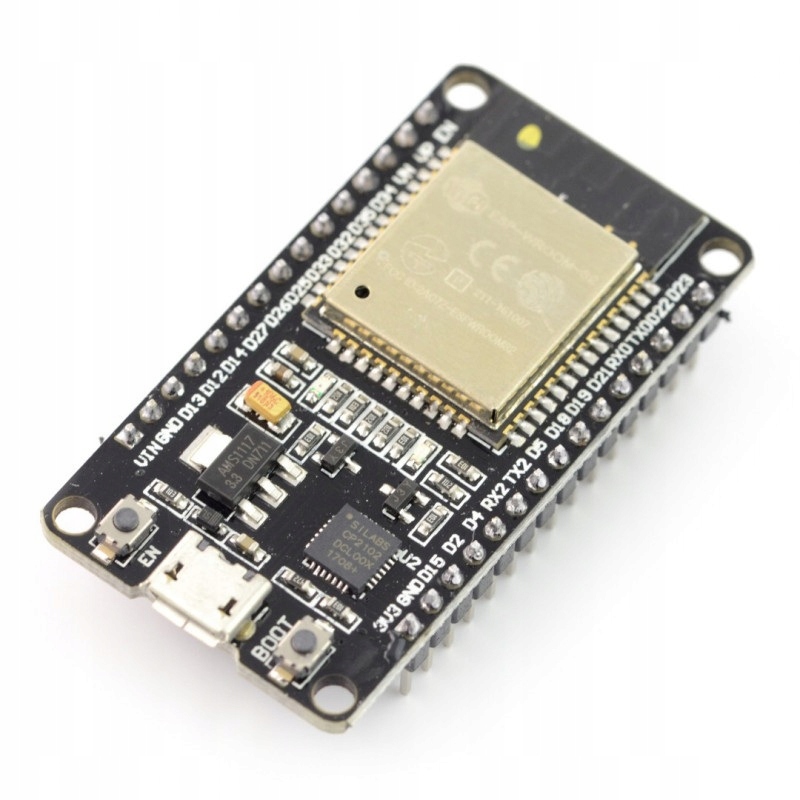

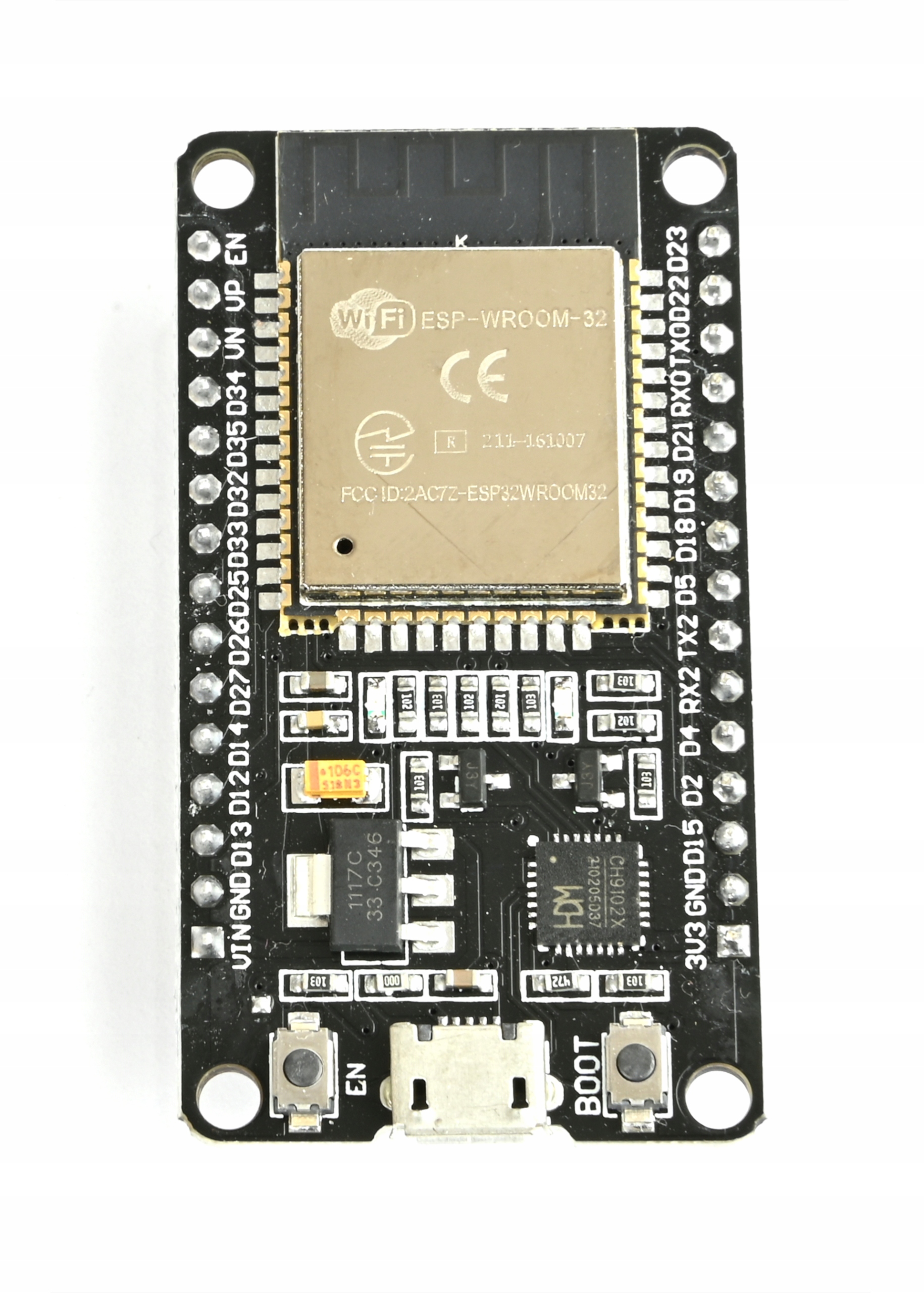

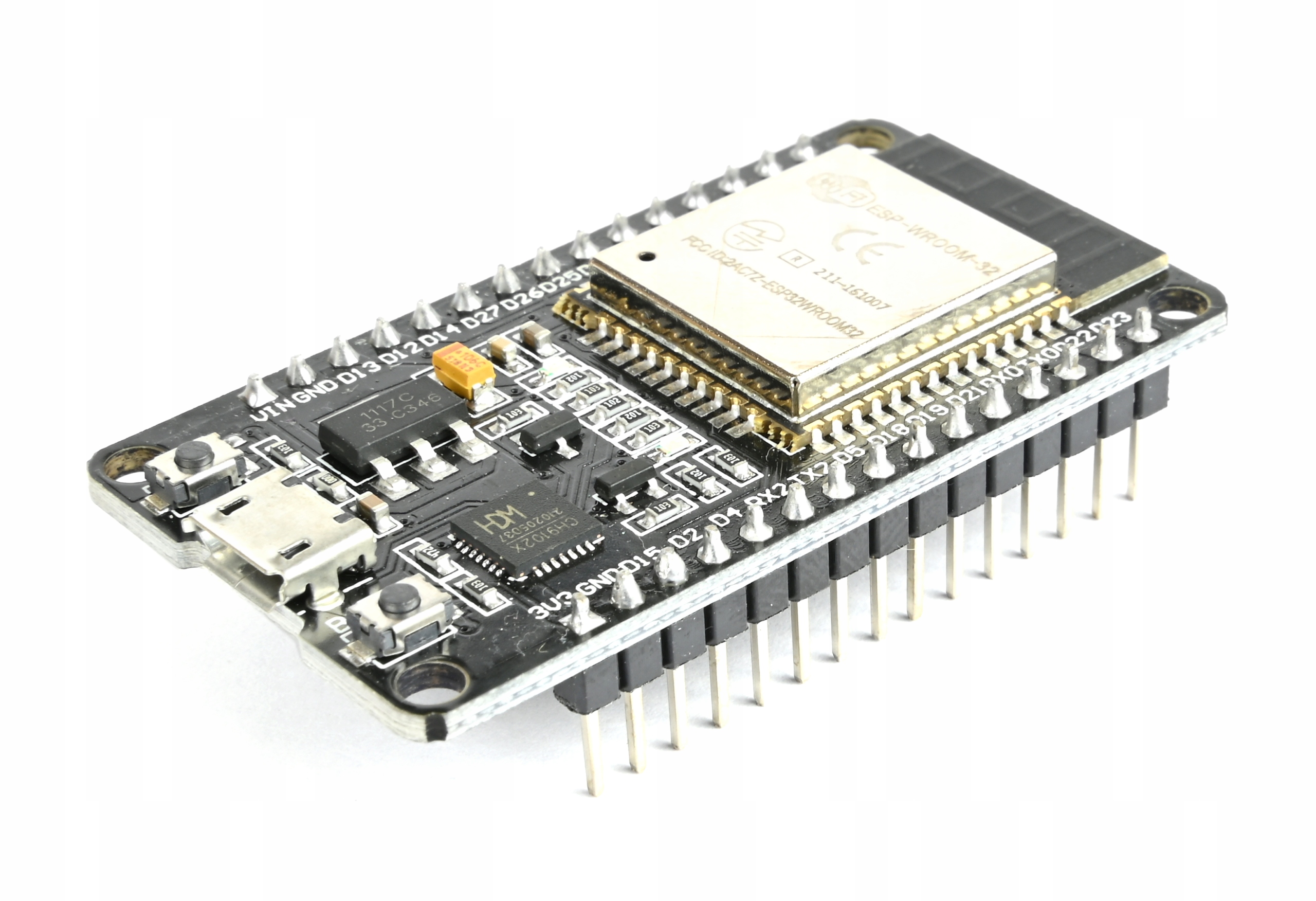

Płytka deweloperska ESP32 z modułem ESP-WROOM-32, 30 wyprowadzeniami, złączem micro-USB i konwerterem USB-UART CH9102X. Umożliwia tworzenie projektów wykorzystujących Wi-Fi, Bluetooth BLE oraz interfejsy i peryferia mikrokontrolera.
Cechy produktu
- moduł ESP-WROOM-32
- dwurdzeniowy procesor Xtensa LX6 32-bit
- 30 wyprowadzeń
- Wi-Fi 802.11 b/g/n HT40
- Bluetooth BLE
- złącze micro-USB
- konwerter USB-UART CH9102X
- 520 KB SRAM
- 4 MB pamięci Flash
- interfejsy UART, SPI, I2C i I2S
- przetworniki ADC i DAC
- wyjścia PWM
Cechy szczegółowe
- Moduł ESP-WROOM-32: łączy mikrokontroler z obsługą Wi-Fi i Bluetooth BLE.
- Dwurdzeniowy procesor Xtensa LX6 32-bit: umożliwia realizację zadań obliczeniowych i komunikacyjnych.
- 30 wyprowadzeń: pozwala podłączać obsługiwane czujniki i inne peryferia.
- Wi-Fi 802.11 b/g/n HT40: umożliwia komunikację bezprzewodową przez sieć Wi-Fi.
- Bluetooth BLE: pozwala tworzyć projekty korzystające z komunikacji Bluetooth Low Energy.
- Złącze micro-USB i konwerter CH9102X: służą do komunikacji USB-UART oraz programowania płytki przez USB.
- Interfejsy UART, SPI, I2C i I2S: zapewniają obsługę urządzeń peryferyjnych korzystających z tych magistral.
- ADC, DAC i PWM: udostępniają funkcje przetwarzania sygnałów analogowych oraz generowania sygnałów PWM.
Zastosowanie
- prototypy i urządzenia IoT
- projekty komunikujące się przez Wi-Fi lub Bluetooth BLE
- odczyt danych z czujników i budowa systemów monitoringu
- sterowanie urządzeniami i elementami wykonawczymi w projektach niskonapięciowych
- eksperymenty edukacyjne z mikrokontrolerami i interfejsami peryferyjnymi
Specyfikacja techniczna
- mikrokontroler: ESP-WROOM-32, Dual Core Xtensa LX6 32-bit
- częstotliwość CPU: 80–240 MHz
- liczba wyprowadzeń: 30
- pamięć SRAM: 520 KB
- pamięć Flash: 4 MB
- interfejs USB: micro-USB
- konwerter USB-UART: CH9102X
- Wi-Fi: 802.11 b/g/n HT40
- Bluetooth: BLE
- interfejsy: 3 × UART, 3 × SPI, 2 × I2C, 2 × I2S
- przetwornik ADC: 12-kanałowy
- przetwornik DAC: 2-kanałowy
- wyjścia: PWM
- interfejs kart SD: wymieniony w materiale źródłowym
Zasilanie
Materiał podaje napięcie zasilania 5 V oraz zakres 3,3–5,5 V, ale nie precyzuje, do którego wejścia odnosi się zakres ani sposobu zasilania poza obecnością złącza micro-USB. Przed podłączeniem zasilania należy zweryfikować oznaczenia na płytce i dokumentację właściwego wariantu. Nie podawaj napięcia spoza zakresu potwierdzonego dla konkretnego wejścia.
Instrukcja
- Sprawdź oznaczenia płytki i zweryfikuj w dokumentacji właściwego wariantu sposób oraz dopuszczalne napięcie zasilania. Materiał źródłowy podaje 5 V oraz zakres 3,3–5,5 V, ale nie rozstrzyga, do którego wejścia odnosi się zakres.
- Podłącz płytkę do komputera przewodem micro-USB obsługującym transmisję danych.
- Zainstaluj środowisko Arduino IDE albo ESP-IDF. Wybierz konfigurację przeznaczoną dla ESP32/ESP-WROOM-32; właściwy wariant płytki i ustawienia portu zweryfikuj na podstawie dokumentacji konkretnej płytki.
- Jeśli komputer nie wykrywa portu szeregowego, sprawdź, czy system rozpoznaje konwerter CH9102X i czy wymaga odpowiedniego sterownika.
- Przed podłączaniem urządzeń do wyprowadzeń sprawdź ich funkcje oraz wymagania elektryczne w dokumentacji ESP32 i konkretnej płytki.
Nie podano potwierdzonej mapy pinów ani jednoznacznego wariantu ustawień płytki, dlatego nie zamieszczono przykładowego kodu ani instrukcji połączeń.
Podłączenie
Do programowania i komunikacji USB-UART służy złącze micro-USB z wbudowanym konwerterem CH9102X. Materiał nie podaje rozkładu pinów ani przypisania konkretnych wyprowadzeń do funkcji. Przed podłączeniem czujników lub innych peryferiów należy sprawdzić mapę pinów i dokumentację właściwego wariantu płytki.
Kompatybilność
- Arduino IDE — wskazane w materiale źródłowym
- ESP-IDF — wskazane w materiale źródłowym
- systemy komputerowe obsługujące port szeregowy USB — zależne od dostępności obsługi konwertera CH9102X
Informacje bezpieczeństwa
- Używaj płytki w suchym miejscu, z dala od cieczy, przewodzących zanieczyszczeń i nadmiernej wilgoci.
- Przed zasileniem sprawdź oznaczenia wejść i dokumentację konkretnego wariantu; źródło podaje zarówno 5 V, jak i zakres 3,3–5,5 V bez precyzyjnego wskazania wejścia.
- Podłączaj przewody i elementy peryferyjne przy odłączonym zasilaniu.
- Zabezpiecz płytkę przed zwarciem, uszkodzeniami mechanicznymi i przegrzaniem.
- Produkt nie jest przeznaczony do bezpośredniego podłączania do napięcia sieciowego.
Ostrzeżenia
- Nie przekraczaj napięcia dopuszczalnego dla konkretnego wejścia zasilania; wartości podane w materiale wymagają weryfikacji dla danego wariantu.
- Nie zakładaj, że wszystkie 30 wyprowadzeń są GPIO o identycznych funkcjach — sprawdź mapę pinów i ograniczenia mikrokontrolera.
- Nie podłączaj płytki do instalacji sieciowej ani innych źródeł wysokiego napięcia.
- Zwarcie, odwrotna polaryzacja lub nieprawidłowe napięcie mogą uszkodzić płytkę i podłączone urządzenia.
Przeznaczenie produktu
- prototypowanie i nauka programowania mikrokontrolerów
- projekty hobbystyczne i edukacyjne z zakresu elektroniki niskonapięciowej
- urządzenia IoT i eksperymenty z komunikacją Wi-Fi oraz Bluetooth BLE
Zastosowania wykluczone
- nie stosować jako jedynego elementu systemów bezpieczeństwa życia lub ochrony zdrowia
- nie używać jako urządzenia medycznego
- nie podłączać bezpośrednio do instalacji wysokiego napięcia ani sieci energetycznej
- nie stosować w warunkach wymagających potwierdzonej odporności środowiskowej lub certyfikacji, których źródło nie dokumentuje
Zawartość zestawu
- płytka deweloperska ESP32 z modułem ESP-WROOM-32
Najczęstsze pytania
Jak zaprogramować płytkę?
Materiał wskazuje Arduino IDE i ESP-IDF jako obsługiwane środowiska. Płytkę podłącza się do komputera przez micro-USB i konwerter CH9102X.
Czy płytka obsługuje komunikację bezprzewodową?
Tak. Źródło wymienia Wi-Fi 802.11 b/g/n HT40 oraz Bluetooth BLE.
Jakie napięcie zasilania jest wymagane?
Materiał podaje 5 V oraz zakres 3,3–5,5 V, ale nie wyjaśnia, do którego wejścia odnosi się zakres. Należy zweryfikować oznaczenia i dokumentację właściwego wariantu przed podłączeniem.
Czy znany jest dokładny rozkład pinów?
Nie został podany w dostarczonym materiale. Przed podłączaniem peryferiów należy sprawdzić mapę pinów konkretnej płytki.
O produkcie
Płytka z modułem ESP-WROOM-32 łączy mikrokontroler z komunikacją Wi-Fi i Bluetooth BLE, dzięki czemu może służyć jako baza do prototypów IoT i projektów zbierających dane z czujników. Złącze micro-USB oraz konwerter CH9102X umożliwiają komunikację z komputerem i programowanie. Dostępne interfejsy obejmują UART, SPI, I2C i I2S; przed użyciem konkretnych wyprowadzeń należy sprawdzić dokumentację wariantu.
Dlaczego warto
- moduł ESP-WROOM-32 z Wi-Fi i Bluetooth BLE
- 30 wyprowadzeń i wymienione interfejsy UART, SPI, I2C oraz I2S
- złącze micro-USB z konwerterem USB-UART CH9102X
- zgodność z Arduino IDE i ESP-IDF według materiału źródłowego
- pamięć Flash 4 MB i SRAM 520 KB według specyfikacji źródłowej
