Opis produktu

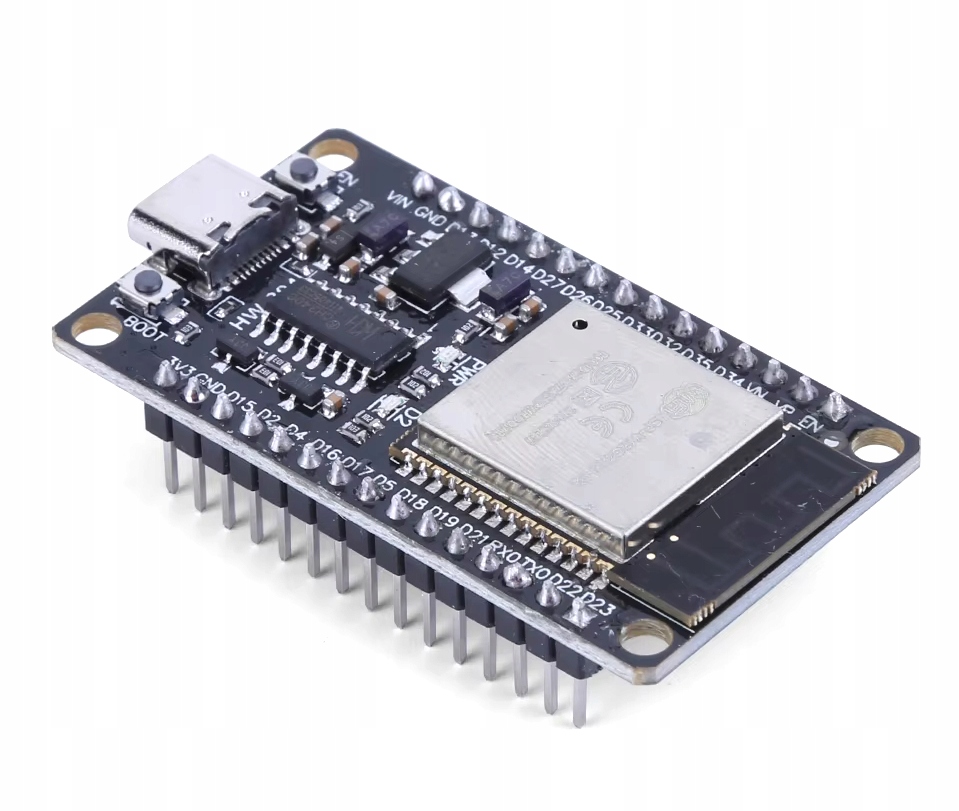

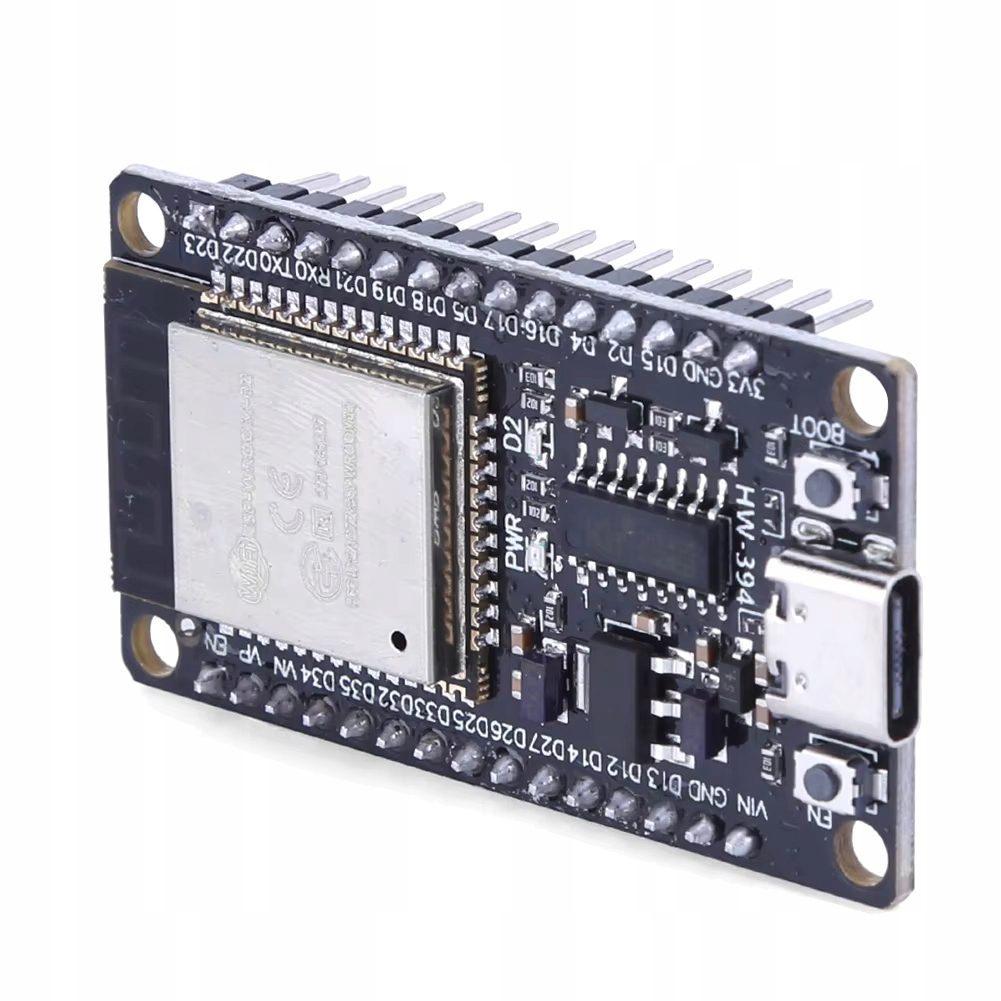

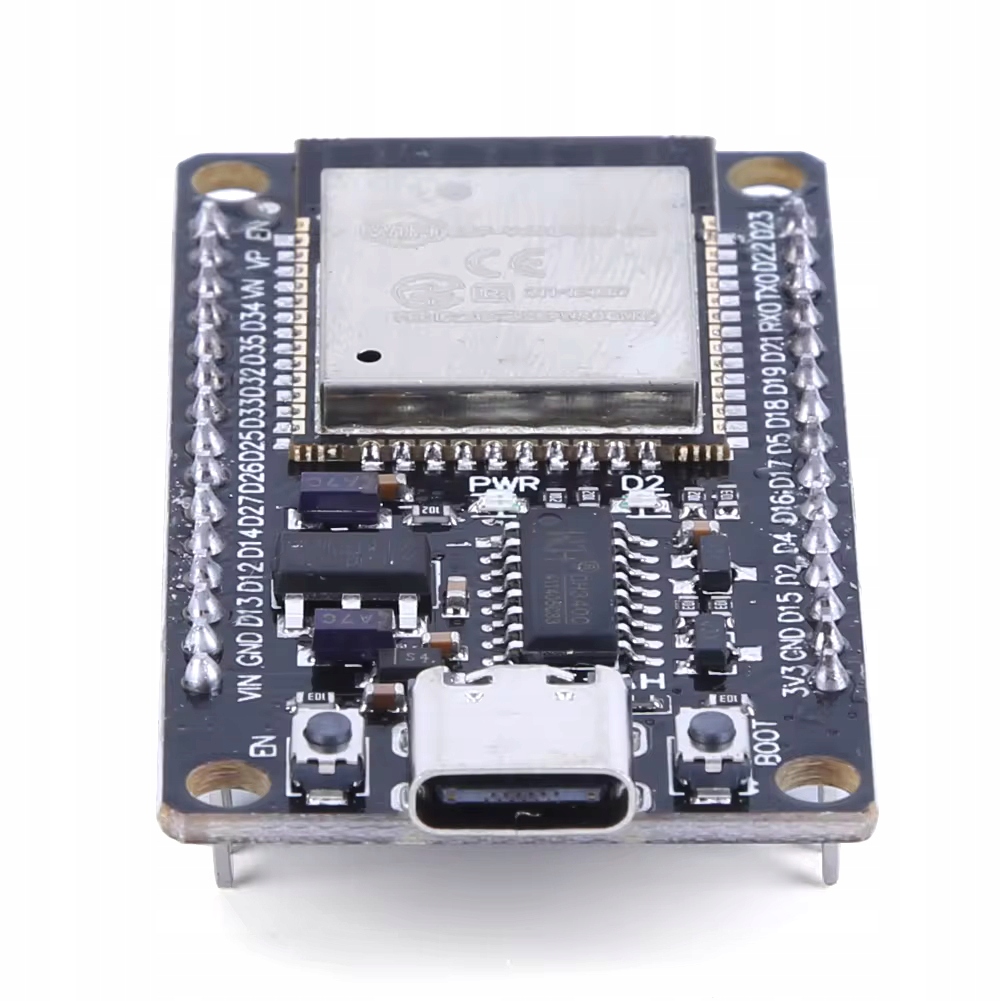

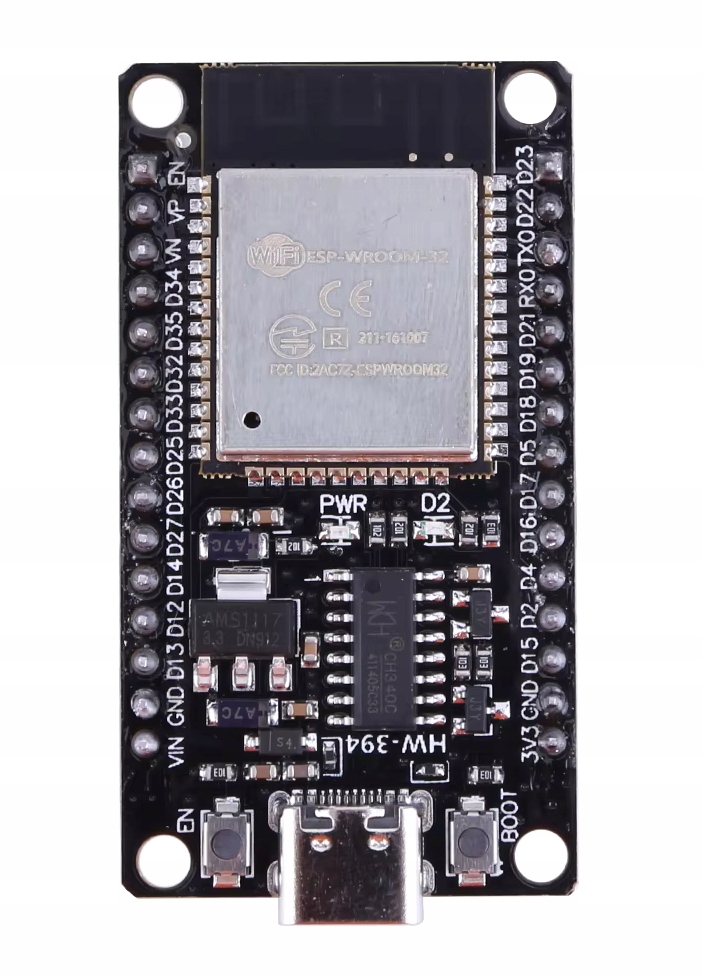

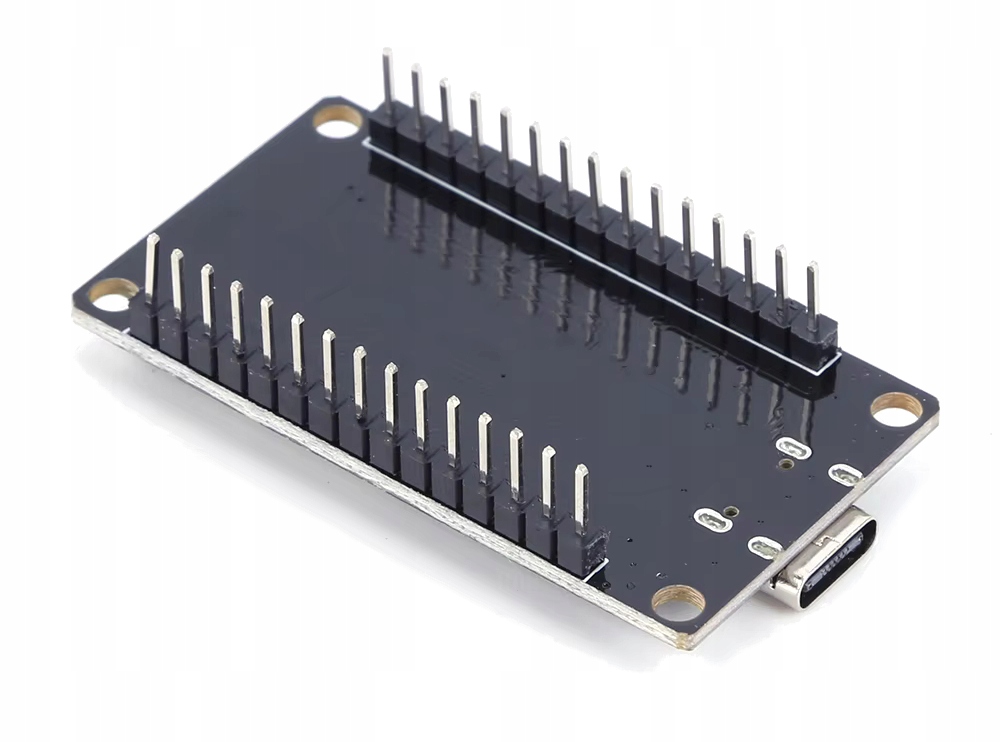

Płytka deweloperska ESP32 DevKitC-v1 z modułem ESP-WROOM-32, 30 wyprowadzeniami GPIO, złączem USB-C i konwerterem USB-UART CH340. Umożliwia tworzenie projektów z komunikacją Wi-Fi 2,4 GHz oraz Bluetooth/BLE.
Cechy produktu
- moduł ESP-WROOM-32
- dwurdzeniowy procesor Xtensa LX6 32-bit
- 30 wyprowadzeń GPIO
- Wi-Fi 2,4 GHz 802.11 b/g/n HT40
- Bluetooth/BLE
- złącze USB-C
- konwerter USB-UART CH340
- pamięć SRAM 520 KB
- pamięć Flash 4 MB
- ADC, DAC i PWM
- interfejsy UART, SPI i I2C
Cechy szczegółowe
- Moduł ESP-WROOM-32: łączy mikrokontroler z komunikacją bezprzewodową Wi-Fi i Bluetooth/BLE.
- Dwurdzeniowy procesor Xtensa LX6: umożliwia realizację zadań sterowania i przetwarzania danych.
- 30 wyprowadzeń GPIO: pozwala podłączać czujniki i inne układy; konkretne funkcje pinów należy sprawdzić w dokumentacji płytki.
- Wi-Fi 2,4 GHz: umożliwia komunikację sieciową w projektach IoT.
- Bluetooth/BLE: pozwala na bezprzewodową wymianę danych z kompatybilnymi urządzeniami.
- USB-C i konwerter CH340: zapewniają połączenie z komputerem do programowania i komunikacji szeregowej.
- ADC, DAC, PWM oraz interfejsy UART, SPI i I2C: udostępniają typowe sposoby odczytu sygnałów, sterowania i komunikacji z peryferiami.
Zastosowanie
- prototypy urządzeń IoT
- sterowanie i monitorowanie w automatyce domowej
- zdalny odczyt danych z czujników
- projekty komunikujące się przez Wi-Fi lub Bluetooth/BLE
- projekty edukacyjne i hobbystyczne
- prototypy urządzeń elektronicznych
Specyfikacja techniczna
- układ/moduł: ESP-WROOM-32
- procesor: dwurdzeniowy Xtensa LX6, 32-bit
- częstotliwość CPU: 80–240 MHz
- pamięć SRAM: 520 KB
- pamięć Flash: 4 MB
- wyprowadzenia: 30 GPIO
- Wi-Fi: 802.11 b/g/n HT40, pasmo 2,4 GHz
- Bluetooth: Bluetooth/BLE; źródło podaje wersję 4.2
- konwerter USB-UART: CH340
- złącze: USB-C
- przetwornik ADC: 12-bitowy; liczba kanałów wymaga weryfikacji, ponieważ źródło podaje sprzeczne wartości
- przetwornik DAC: 2 kanały, 8-bitowy
- wyjścia: PWM
- interfejsy: UART, SPI, I2C
- deklarowane napięcie zasilania: 3,3–5,5 V
Zasilanie
Źródło deklaruje zakres zasilania 3,3–5,5 V, ale nie określa, którego wejścia płytki dotyczy ani warunków dla poszczególnych sposobów zasilania. Płytka ma złącze USB-C; przed podaniem zasilania innym wejściem sprawdź dokumentację konkretnej wersji. Nie traktuj zakresu zasilania płytki jako dopuszczalnego napięcia na pinach GPIO.
Instrukcja
- Zainstaluj Arduino IDE lub wybierz jedno z pozostałych środowisk wymienionych w specyfikacji: ESP-IDF albo MicroPython.
- Podłącz płytkę do komputera przewodem USB-C obsługującym transmisję danych.
- Jeśli komputer nie wykryje portu szeregowego, sprawdź, czy system ma sterownik konwertera CH340.
- W Arduino IDE zainstaluj obsługę układów ESP32, wybierz odpowiednią płytkę ESP32 z listy oraz port szeregowy przypisany do podłączonego urządzenia.
- Wgraj program zgodny z wybranym pinem i konfiguracją. Źródło nie podaje mapy pinów ani przykładowego połączenia, dlatego nie dołączono kodu ani instrukcji podłączenia konkretnego peryferium.
- Przed podłączeniem czujników lub modułów sprawdź ich napięcia i funkcje pinów w dokumentacji tej wersji płytki.
Podłączenie
Programowanie i komunikacja z komputerem odbywają się przez złącze USB-C oraz wbudowany konwerter USB-UART CH340. Źródło nie zawiera mapy pinów ani informacji o rozmieszczeniu wejść zasilania, dlatego nie można bezpiecznie wskazać połączeń dla GPIO, UART, SPI lub I2C. Sprawdź oznaczenia na płytce i dokumentację jej konkretnej wersji przed podłączeniem układów zewnętrznych.
Kompatybilność
- Arduino IDE
- ESP-IDF
- MicroPython
- NodeMCU — wymienione w materiale źródłowym; wymagany odpowiedni firmware i konfiguracja
Informacje bezpieczeństwa
- Używaj płytki w suchym, czystym miejscu i chroń ją przed wilgocią, przewodzącymi zabrudzeniami oraz skraplaniem pary wodnej.
- Przed podłączeniem zasilania sprawdź polaryzację i zgodność napięcia z wybranym wejściem; deklarowany zakres 3,3–5,5 V wymaga weryfikacji dla konkretnego wejścia.
- Połączenia wykonuj przy odłączonym zasilaniu, aby ograniczyć ryzyko zwarcia i uszkodzenia elementów.
- Używaj przewodu USB-C oraz źródła zasilania w dobrym stanie.
- Zabezpiecz płytkę przed wyładowaniami elektrostatycznymi i przypadkowym zetknięciem z metalowymi przedmiotami.
- Produkt jest nieosłoniętym modułem elektronicznym; przechowuj go poza zasięgiem małych dzieci. Drobne elementy i przewody mogą stwarzać ryzyko zadławienia lub urazu.
Ostrzeżenia
- Nie podawaj napięcia zasilania poza zakresem dopuszczonym dla konkretnego wejścia płytki; źródło nie wskazuje, którego wejścia dotyczy podany zakres 3,3–5,5 V.
- Nie zakładaj, że zakres zasilania płytki jest dopuszczalnym zakresem napięcia na GPIO. Parametry pinów sprawdź w dokumentacji ESP-WROOM-32 i płytki.
- Nie podłączaj wyjść dwóch źródeł sygnału bez sprawdzenia ich poziomów napięć i sposobu pracy.
- Nie zwieraj pinów zasilania ani GPIO; przed uruchomieniem sprawdź poprawność połączeń.
- Nie używaj płytki w środowisku mokrym ani w instalacjach sieciowych lub wysokonapięciowych.
Przeznaczenie produktu
- prototypowanie i nauka elektroniki oraz programowania
- niskonapięciowe projekty hobbystyczne i edukacyjne
- eksperymentalne urządzenia IoT i bezprzewodowe
Zastosowania wykluczone
- nie jest przeznaczona do zastosowań medycznych ani podtrzymujących życie
- nie jest przeznaczona do funkcji, w których awaria może spowodować zagrożenie dla ludzi lub mienia
- nie jest przeznaczona do bezpośredniej pracy z napięciem sieciowym lub wysokim napięciem
- nie należy stosować jej poza potwierdzonymi parametrami elektrycznymi i środowiskowymi
Najczęstsze pytania
Czy płytkę można programować przez USB-C?
Tak. Materiał źródłowy podaje złącze USB-C i wbudowany konwerter USB-UART CH340.
Jakie środowiska programistyczne są wymienione jako obsługiwane?
Źródło wymienia Arduino IDE, ESP-IDF, MicroPython i NodeMCU. Wymagane mogą być odpowiednie pakiety, firmware lub sterownik CH340.
Czy źródło podaje dokładną mapę pinów?
Nie. Przed podłączaniem czujników i modułów należy sprawdzić dokumentację konkretnej wersji płytki.
Czy można zasilać płytkę napięciem do 5,5 V?
Źródło deklaruje 3,3–5,5 V, ale nie określa, którego wejścia dotyczy ten zakres. Przed zasilaniem sprawdź dokumentację płytki; zakres ten nie określa dopuszczalnego napięcia GPIO.
O produkcie
ESP32 DevKitC-v1 z modułem ESP-WROOM-32 łączy możliwości mikrokontrolera z komunikacją Wi-Fi i Bluetooth/BLE. Złącze USB-C oraz konwerter USB-UART CH340 umożliwiają podłączenie płytki do komputera w celu programowania i komunikacji szeregowej. Wyprowadzenia GPIO oraz interfejsy UART, SPI i I2C pozwalają budować prototypy współpracujące z czujnikami i innymi modułami. Przed wykonaniem połączeń należy sprawdzić mapę pinów i parametry elektryczne właściwe dla konkretnej wersji płytki.
Dlaczego warto
- połączenie ESP-WROOM-32, Wi-Fi i Bluetooth/BLE na jednej płytce
- USB-C do podłączenia komputera
- wbudowany konwerter USB-UART CH340
- 30 wyprowadzeń GPIO
- obsługa popularnych środowisk: Arduino IDE, ESP-IDF i MicroPython
