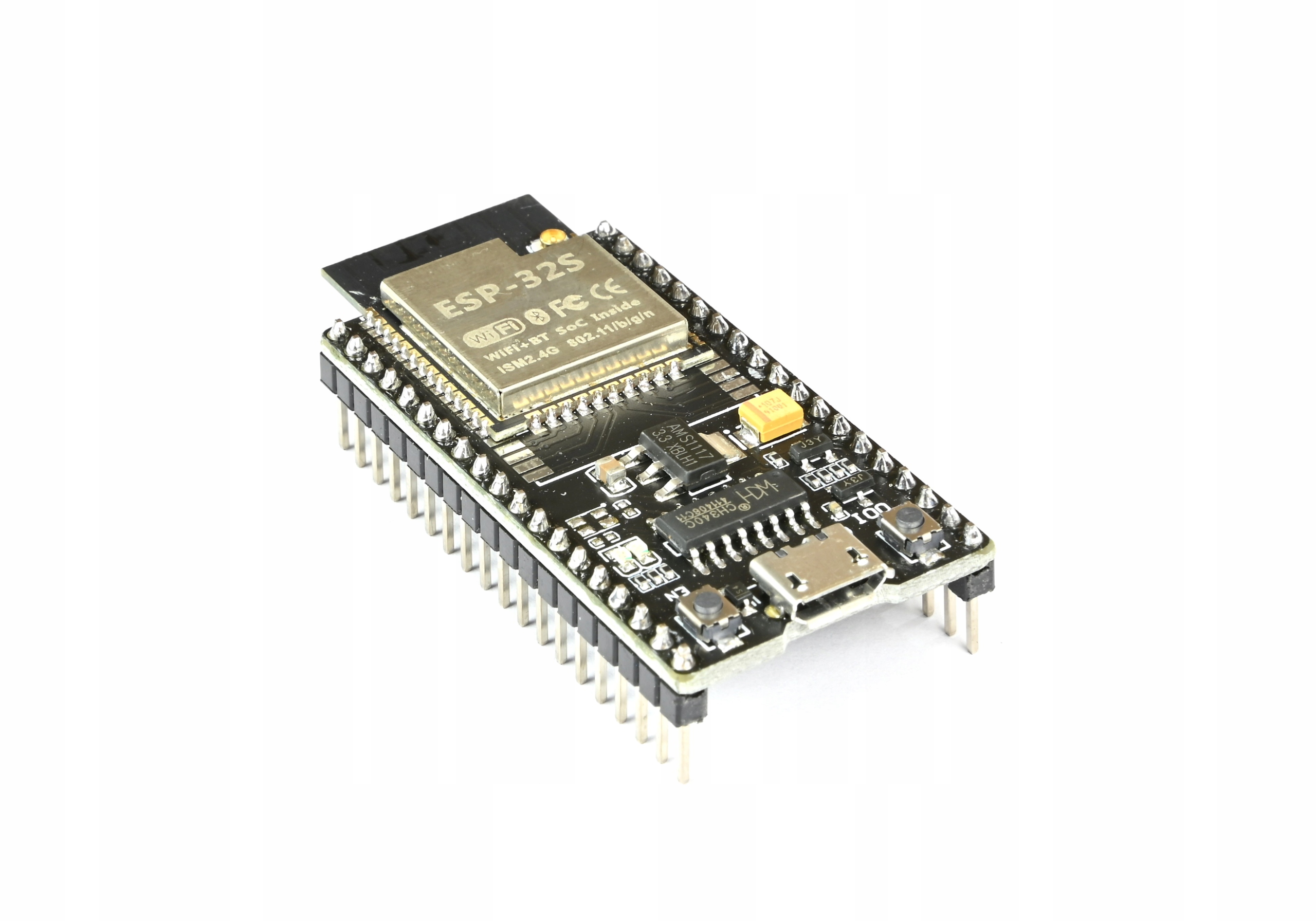

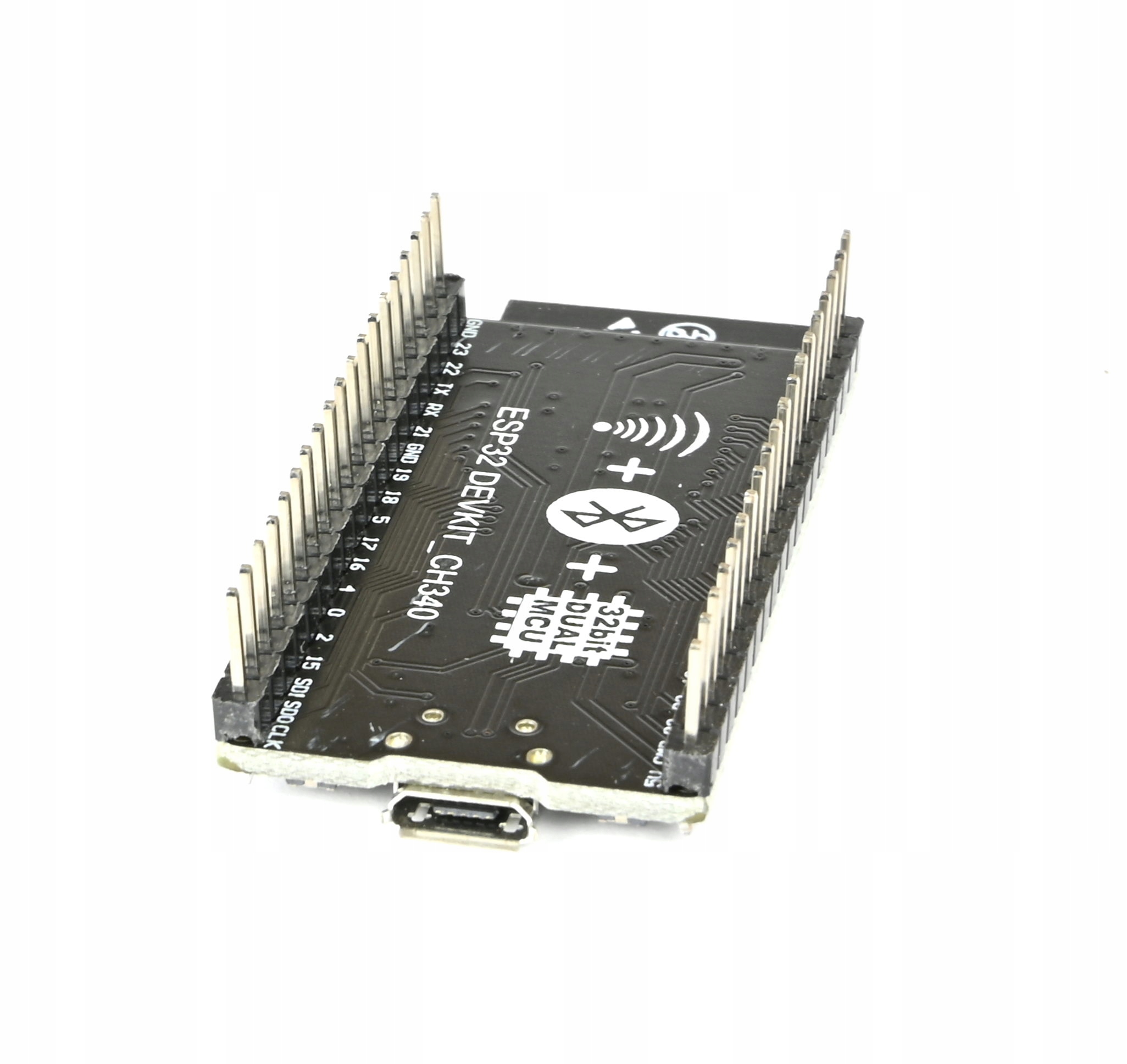

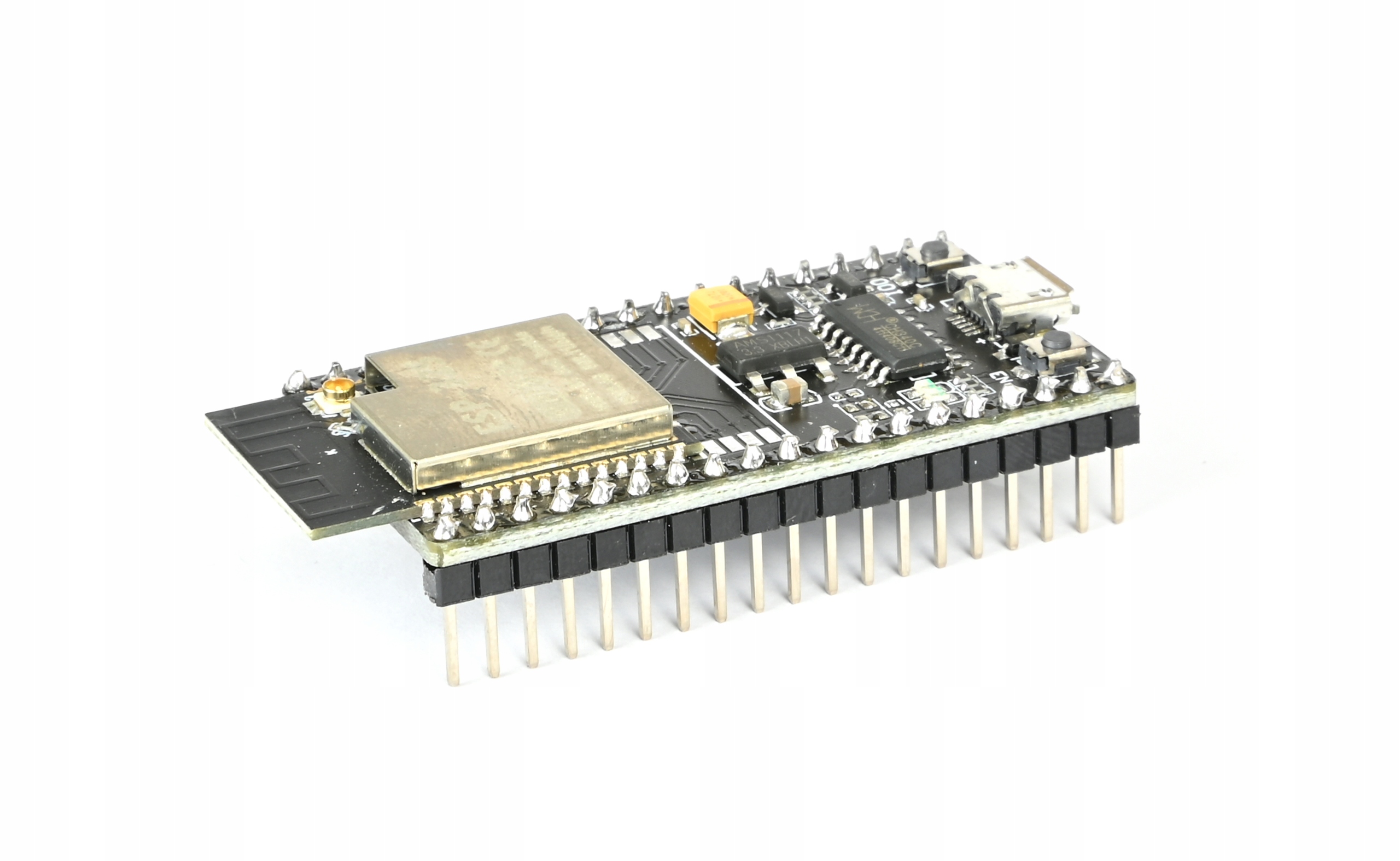

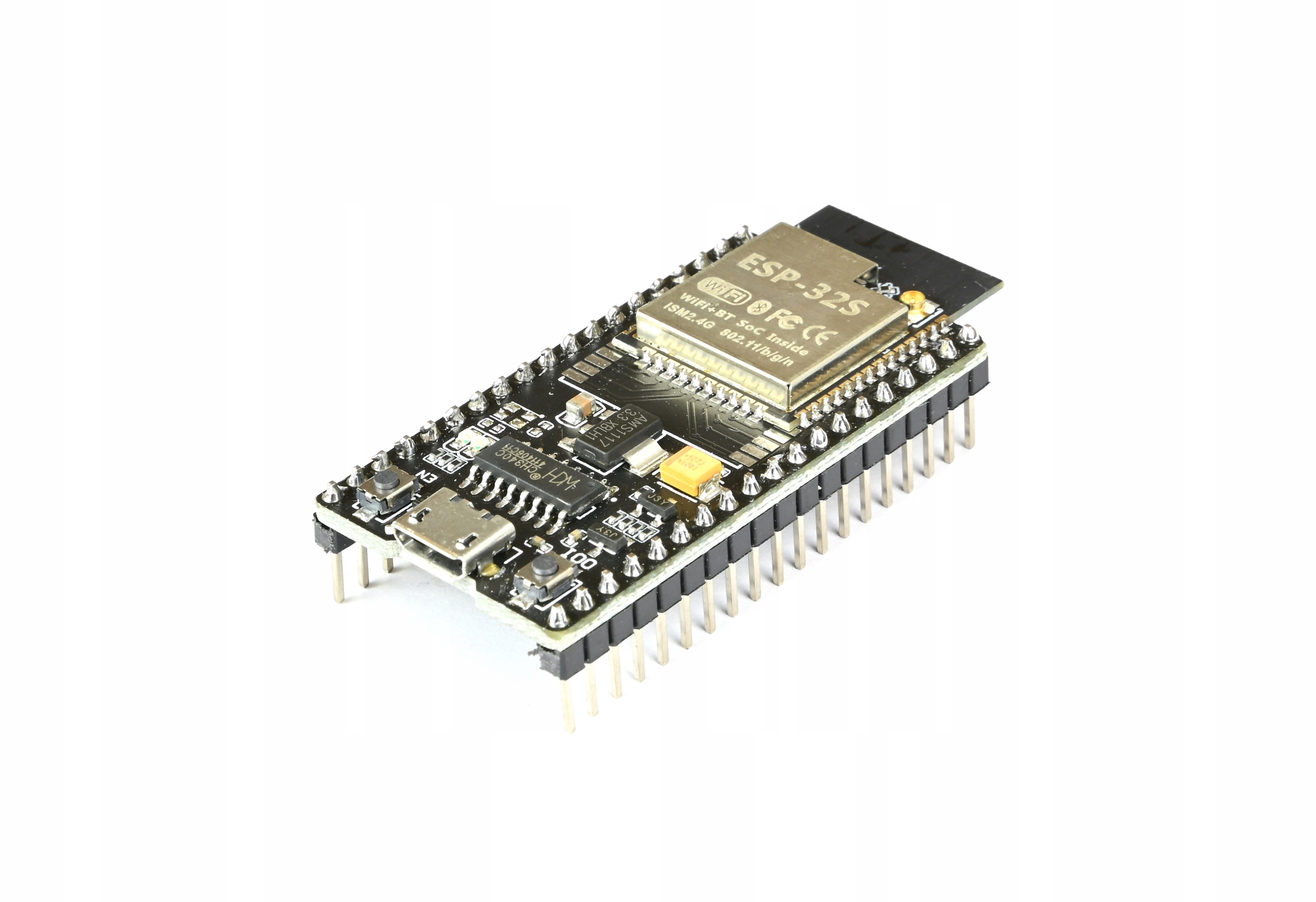

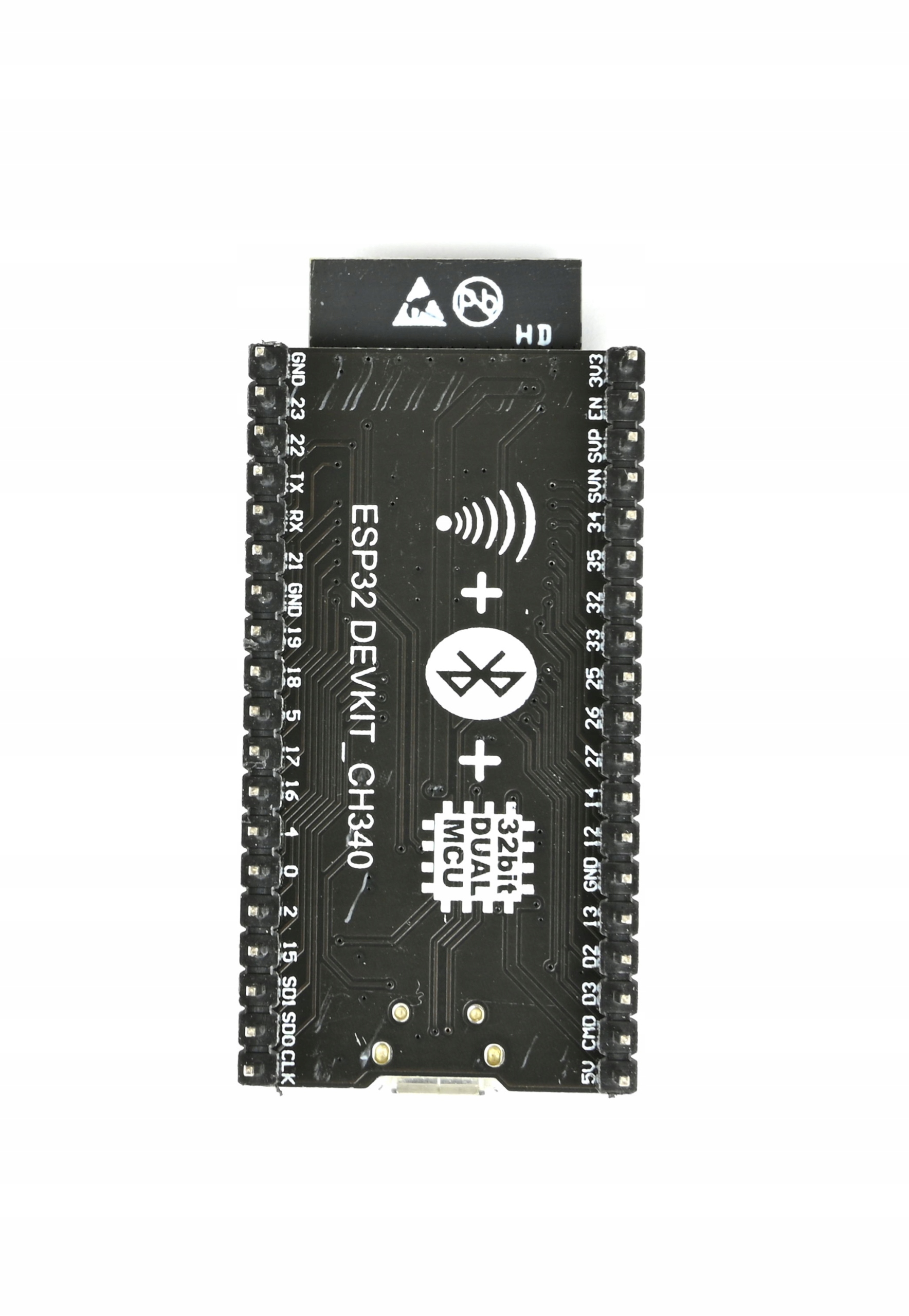

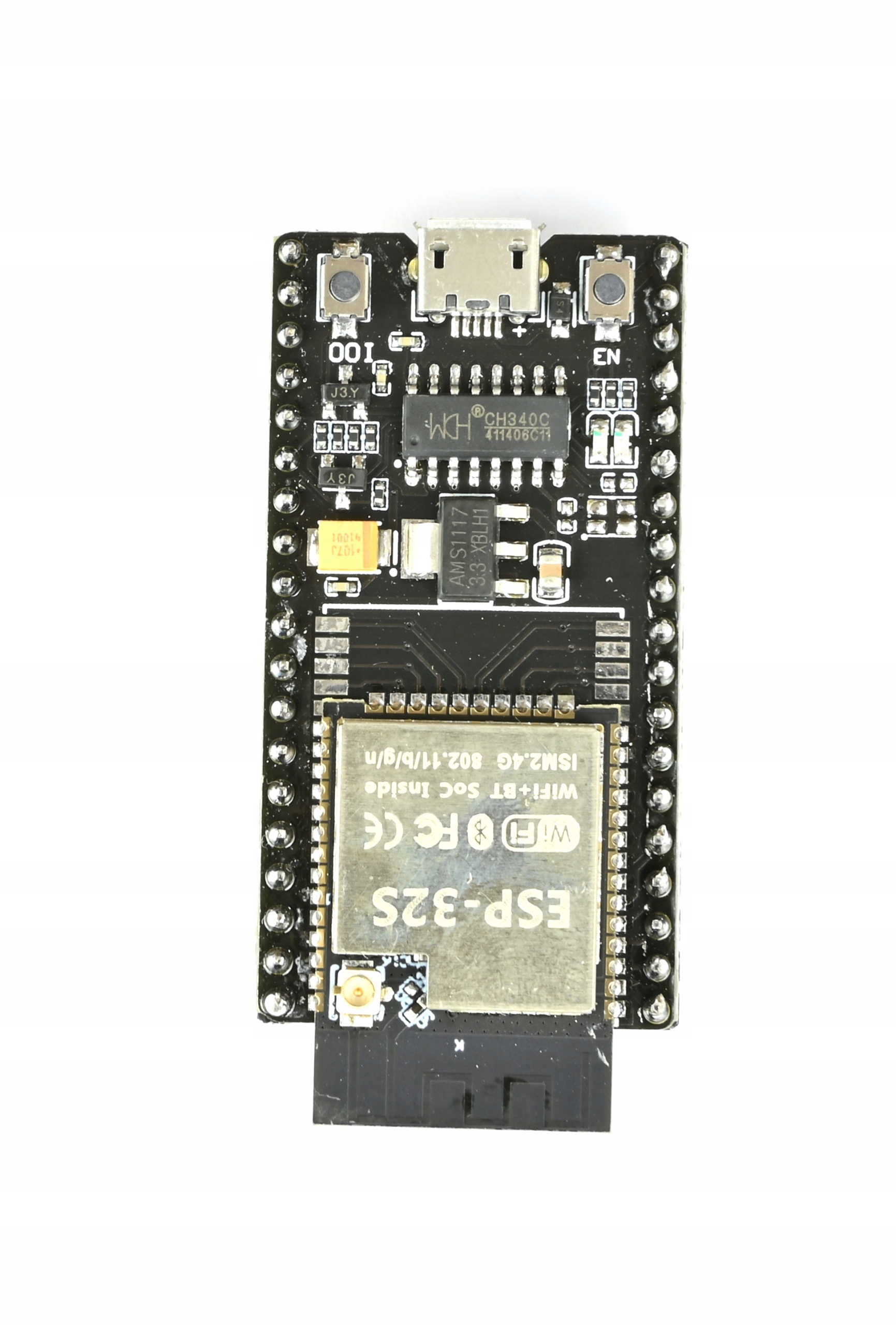

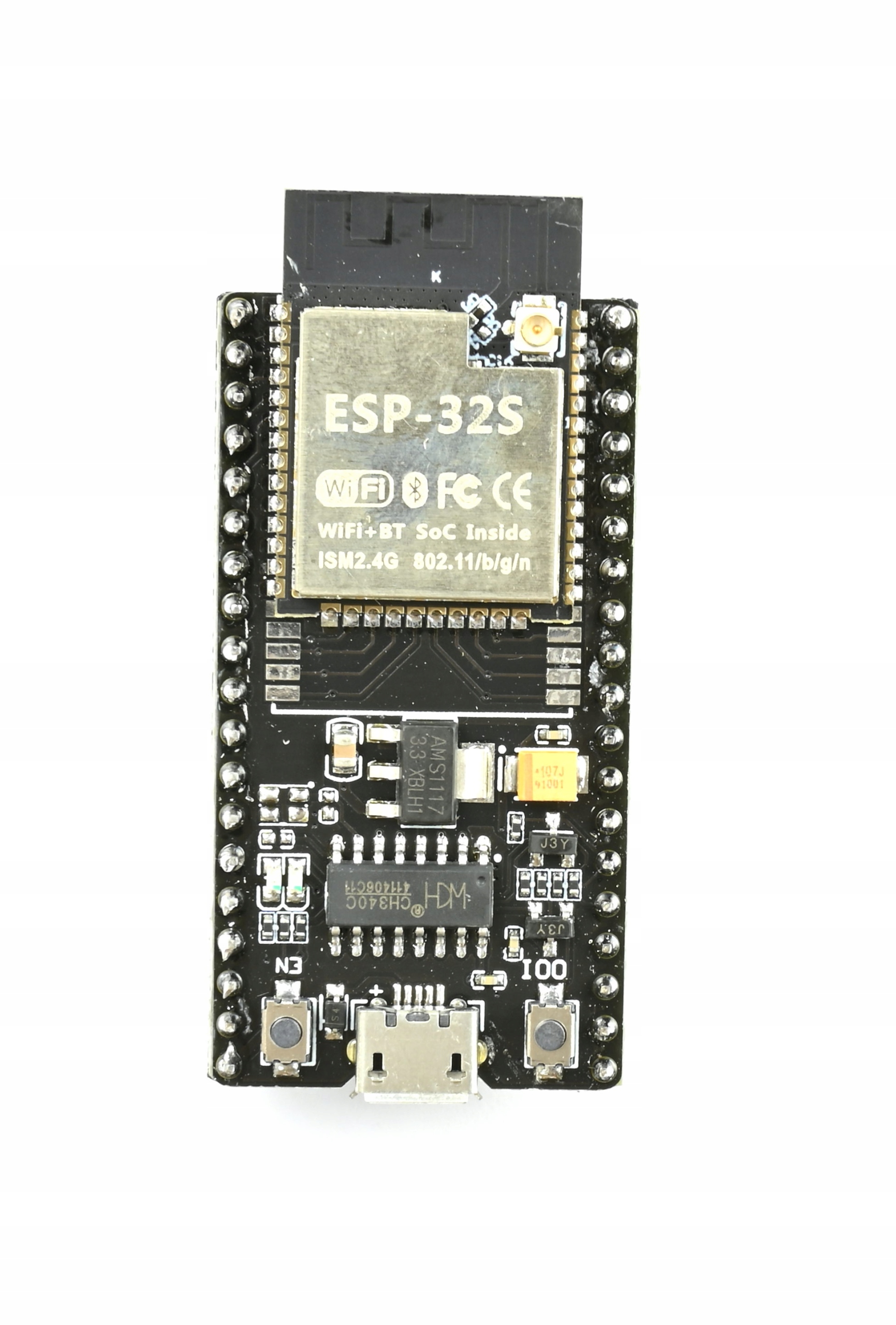

IMZ Płytka deweloperska ESP32-S 38-pin Wi-Fi/Bluetooth

24,98 zł
SKU: P009
2 w magazynie

Opis

Opis produktu

Płytka deweloperska ESP32-S z 38 wyprowadzeniami, Wi-Fi i Bluetooth. Ma konwerter USB-UART, złącze Micro-USB oraz regulator 3,3 V.

Cechy produktu

  • mikrokontroler ESP32-D0WDQ6, dwurdzeniowy Xtensa LX6
  • taktowanie do 240 MHz
  • 520 KB SRAM, 448 KB ROM, 4 MB Flash
  • Wi-Fi 802.11 b/g/n
  • Bluetooth 4.2 BR/EDR i BLE
  • 38 wyprowadzeń, w tym 33 programowalne GPIO
  • interfejsy SPI, I2C, UART, I2S, ADC, DAC i PWM
  • konwerter USB-UART
  • złącze Micro-USB
  • regulator napięcia 3,3 V
  • przyciski BOOT i EN/RESET
  • wbudowana dioda LED na GPIO2
  • antena PCB i złącze anteny zewnętrznej
  • rozstaw pinów 2,54 mm i rozstaw rzędów 24 mm

Cechy szczegółowe

  • Dwurdzeniowy ESP32-D0WDQ6: umożliwia realizację zadań obliczeniowych i komunikacyjnych na jednej płytce.
  • Wi-Fi i Bluetooth: pozwalają budować projekty łączące się bezprzewodowo z siecią lub innymi urządzeniami.
  • 4 MB pamięci Flash: zapewnia miejsce na program i dane.
  • 38 wyprowadzeń: ułatwia podłączanie czujników i modułów zewnętrznych.
  • Interfejsy SPI, I2C, UART i I2S: umożliwiają komunikację z różnymi urządzeniami peryferyjnymi.
  • ADC, DAC i PWM: pozwalają realizować wybrane zadania pomiarowe i sterujące.
  • Konwerter USB-UART: umożliwia programowanie i debugowanie przez USB.
  • Regulator 3,3 V: pozwala zasilać płytkę przez Micro-USB 5 V lub z zewnętrznego źródła 3,3 V.
  • Dioda LED na GPIO2 oraz przyciski BOOT i EN: ułatwiają podstawowe testy i obsługę płytki.
  • Tryby uśpienia: umożliwiają konfigurację pracy z ograniczonym poborem energii.

Zastosowanie

  • prototypowanie urządzeń IoT
  • automatyka domowa
  • bezprzewodowe czujniki i aktuatory
  • systemy wbudowane
  • nauka programowania mikrokontrolerów i komunikacji bezprzewodowej

Specyfikacja techniczna

  • mikrokontroler: ESP32-D0WDQ6
  • rdzenie i architektura: 2 × Xtensa LX6
  • maksymalne taktowanie: 240 MHz
  • pamięć SRAM: 520 KB
  • pamięć ROM: 448 KB
  • pamięć Flash: 4 MB
  • Wi-Fi: 802.11 b/g/n
  • Bluetooth: 4.2 BR/EDR, BLE
  • liczba wyprowadzeń: 38
  • programowalne GPIO: 33
  • ADC: 12-bitowy, 18 kanałów
  • DAC: 8-bitowy, 2 kanały
  • interfejsy: SPI, I2C, UART, I2S, PWM
  • dioda LED: GPIO2
  • złącze USB: Micro-USB
  • rozstaw pinów: 2,54 mm
  • rozstaw rzędów pinów: 24 mm
  • wymiary płytki: 55 × 26 mm

Zasilanie

Płytkę można zasilać napięciem 5 V przez złącze Micro-USB albo zewnętrznym źródłem 3,3 V. Płytka ma wbudowany regulator 3,3 V. Materiał źródłowy nie podaje wymaganego prądu zasilacza.

Instrukcja

  1. Podłącz płytkę do komputera przez złącze Micro-USB. Materiał źródłowy nie potwierdza, czy przewód USB jest częścią zestawu.
  2. Zainstaluj Arduino IDE i skonfiguruj obsługę płytek ESP32. Wybierz odpowiednią płytkę ESP32 zainstalowaną w środowisku.
  3. Wgraj przykładowy program. Jeśli automatyczne uruchomienie trybu programowania nie zadziała, użyj przycisków BOOT i EN zgodnie z procedurą dla wybranej konfiguracji płytki.
  4. W przykładzie poniżej wbudowana dioda LED na GPIO2 jest cyklicznie włączana i wyłączana.
// Test wbudowanej diody LED na płytce ESP32-S.
// Według opisu produktu dioda jest podłączona do GPIO2.

const int LED_PIN = 2;  // GPIO2 steruje wbudowaną diodą LED

void setup() {
  // Ustaw GPIO2 jako wyjście cyfrowe.
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  // Włącz diodę.
  digitalWrite(LED_PIN, HIGH);
  delay(500);

  // Wyłącz diodę.
  digitalWrite(LED_PIN, LOW);
  delay(500);
}

Podłączenie

Do programowania i zasilania 5 V podłącz płytkę do komputera przez złącze Micro-USB. Zewnętrzne zasilanie 3,3 V jest dopuszczone w materiale źródłowym, ale nie podano konkretnego pinu zasilania. Wbudowana dioda LED jest podłączona do GPIO2. Szczegółowy układ pozostałych pinów nie został podany — przed podłączaniem modułów sprawdź oznaczenia na płytce lub dokumentację dokładnego wariantu.

Kompatybilność

  • Arduino IDE
  • PlatformIO
  • ESP-IDF
  • MicroPython

Informacje bezpieczeństwa

  • Przed podłączeniem sprawdź polaryzację i napięcie zasilania.
  • Używaj wyłącznie jednego z udokumentowanych sposobów zasilania: 5 V przez Micro-USB albo zewnętrzne 3,3 V.
  • Podłączaj i odłączaj przewody przy odłączonym zasilaniu, aby ograniczyć ryzyko zwarcia.
  • Używaj płytki w suchym miejscu i chroń ją przed wilgocią, pyłem przewodzącym oraz kondensacją.
  • Podczas pracy płytka i podłączone elementy mogą się nagrzewać; zapewnij wentylację i unikaj kontaktu z materiałami łatwopalnymi.
  • Przechowuj płytkę i drobne elementy poza zasięgiem małych dzieci.

Ostrzeżenia

  • Nie podawaj napięcia innego niż 5 V przez Micro-USB lub 3,3 V przez odpowiednie zewnętrzne wejście zasilania.
  • Nie podłączaj zewnętrznego źródła zasilania bez uprzedniego ustalenia właściwego pinu i polaryzacji.
  • Nie zakładaj, że wejścia GPIO są odporne na napięcie 5 V; przed podłączeniem sygnałów sprawdź wymagania elektryczne dokładnego wariantu.
  • Unikaj zwarcia między pinami zasilania i GPIO.
  • Nie podłączaj ani nie odłączaj anteny zewnętrznej podczas nadawania; materiał nie określa typu złącza ani parametrów anteny.

Przeznaczenie produktu

  • edukacja i prototypowanie elektroniki niskonapięciowej
  • projekty IoT i systemy wbudowane
  • testowanie czujników, modułów oraz komunikacji bezprzewodowej

Zastosowania wykluczone

  • zastosowania medyczne i podtrzymywanie funkcji życiowych
  • systemy bezpieczeństwa, w których awaria może spowodować obrażenia lub szkody
  • bezpośrednie sterowanie urządzeniami sieciowymi lub wysokiego napięcia bez odpowiednich, zaprojektowanych zabezpieczeń
  • zastosowania wymagające potwierdzonej odporności na warunki środowiskowe, której materiał źródłowy nie określa

Zawartość zestawu

  • płytka deweloperska ESP32-S, wersja 38-pin

Najczęstsze pytania

Jak zasilać płytkę?
Można użyć 5 V przez złącze Micro-USB albo zewnętrznego źródła 3,3 V. Szczegóły dotyczące pinów zasilania zewnętrznego należy sprawdzić na płytce lub w dokumentacji wariantu.

Czy płytka ma Wi-Fi i Bluetooth?
Tak. Materiał podaje Wi-Fi 802.11 b/g/n oraz Bluetooth 4.2 BR/EDR i BLE.

Do czego służy wbudowana dioda LED?
Ułatwia testowanie programów; według opisu jest podłączona do GPIO2.

Jakie środowiska programistyczne są wymienione dla tej płytki?
Arduino IDE, PlatformIO, ESP-IDF i MicroPython.

Czy wymiary są podane?
Tak, płytka ma wymiary 55 × 26 mm, a odstęp między rzędami pinów wynosi 24 mm.

O produkcie

ESP32-S w wersji 38-pin łączy mikrokontroler dwurdzeniowy z łącznością Wi-Fi i Bluetooth na płytce przeznaczonej do prototypowania. Wyprowadzone GPIO i interfejsy SPI, I2C, UART oraz I2S pozwalają dołączać czujniki i inne moduły, a konwerter USB-UART ułatwia programowanie i debugowanie przez Micro-USB. Płytka może być punktem wyjścia do budowy bezprzewodowych czujników, urządzeń automatyki domowej i innych projektów wbudowanych. Odstęp między rzędami wyprowadzeń wynosi 24 mm.

Dlaczego warto

  • Wi-Fi oraz Bluetooth 4.2 BR/EDR i BLE na jednej płytce
  • 38 wyprowadzeń, w tym 33 programowalne GPIO
  • wbudowany konwerter USB-UART do programowania przez Micro-USB
  • możliwość zasilania przez Micro-USB 5 V lub zewnętrzne źródło 3,3 V
  • dioda LED na GPIO2 oraz przyciski BOOT i EN/RESET
  • rozstaw pinów 2,54 mm i rozstaw rzędów 24 mm
