ESP32 T-Display 1.14″ LCD

Opis produktu

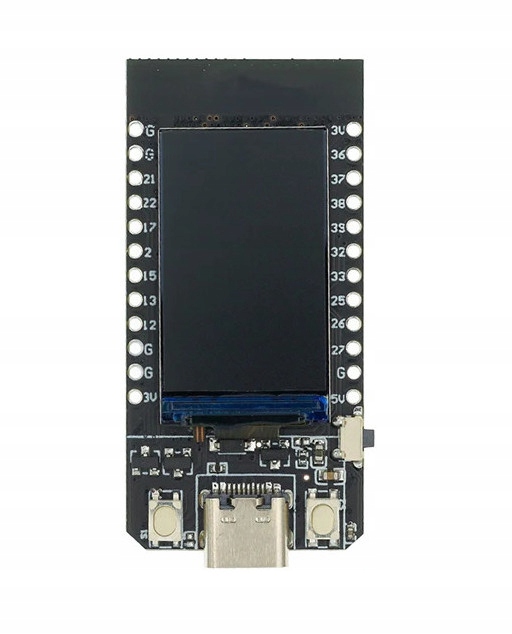

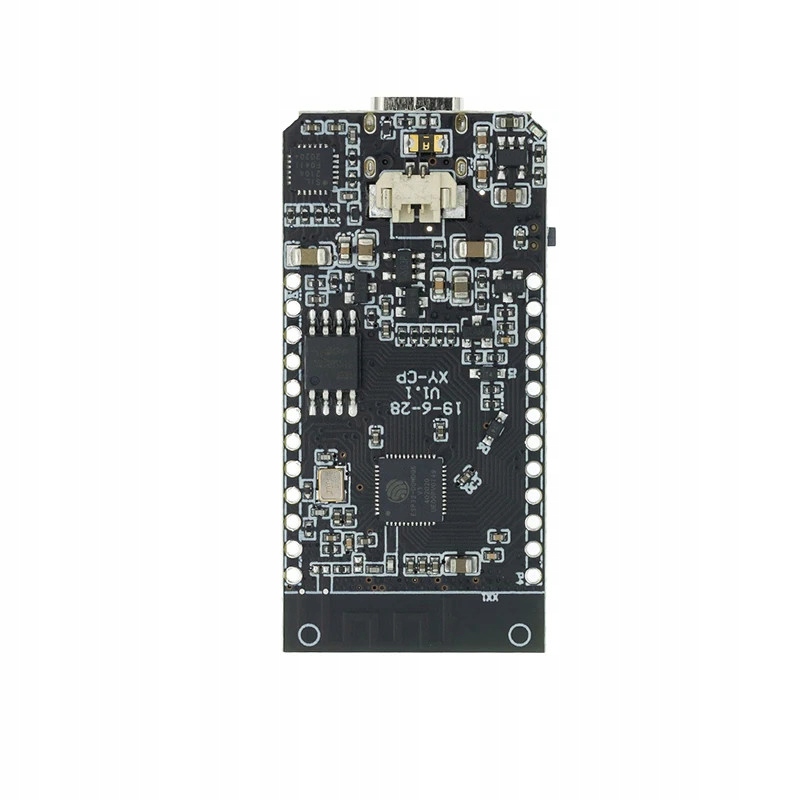

Płytka deweloperska ESP32 z kolorowym wyświetlaczem IPS LCD o przekątnej 1,14 cala i pamięcią Flash 16 MB. Ma port USB-C oraz złącze JST przeznaczone do podłączenia akumulatora Li-Po.

Cechy produktu

• ESP32-D0WDQ6 V3, dwurdzeniowy Xtensa LX6
• częstotliwość procesora 240 MHz
• pamięć Flash 16 MB
• pamięć SRAM 520 kB
• Wi-Fi 802.11 b/g/n
• Bluetooth 4.2 BLE
• wyświetlacz IPS LCD 1,14 cala ST7789V
• port USB-C
• złącze JST do akumulatora Li-Po
• wymiary 51 × 25 mm

Cechy szczegółowe

• Dwurdzeniowy procesor ESP32-D0WDQ6 V3: umożliwia realizację zadań obliczeniowych i komunikacyjnych w projektach embedded.
• Wi-Fi 802.11 b/g/n: pozwala tworzyć projekty korzystające z łączności bezprzewodowej Wi-Fi.
• Bluetooth 4.2 BLE: obsługuje komunikację Bluetooth Low Energy.
• Wyświetlacz IPS LCD 1,14 cala ST7789V: umożliwia prezentowanie informacji bez konieczności stosowania osobnego ekranu.
• Pamięć Flash 16 MB: przeznaczona na oprogramowanie i dane przechowywane w pamięci Flash.
• Pamięć SRAM 520 kB: służy do przechowywania danych używanych podczas pracy programu.
• USB-C: zapewnia port do zasilania płytki; źródło nie określa funkcji transmisji danych ani wymaganych sterowników.
• Złącze JST: umożliwia podłączenie akumulatora Li-Po; typ akumulatora i pinout wymagają sprawdzenia przed podłączeniem.
• Niewielkie wymiary 51 × 25 mm: ułatwiają wykorzystanie płytki w kompaktowych projektach.

Zastosowanie

• projekty IoT z łącznością Wi-Fi
• prototypy i projekty edukacyjne oparte na ESP32
• urządzenia prezentujące dane na wbudowanym wyświetlaczu
• projekty wykorzystujące komunikację Bluetooth Low Energy
• przenośne prototypy zasilane akumulatorem Li-Po, po potwierdzeniu jego zgodności i pinoutu złącza

Specyfikacja techniczna

• układ: ESP32-D0WDQ6 V3
• procesor: Xtensa dual-core LX6
• częstotliwość procesora: 240 MHz
• pamięć Flash: 16 MB
• pamięć SRAM: 520 kB
• Wi-Fi: 802.11 b/g/n
• Bluetooth: 4.2, BLE
• wyświetlacz: 1,14 cala, IPS LCD, ST7789V
• port: USB-C
• złącze akumulatora: JST, do Li-Po
• napięcie na pinach zasilania: 3,3–5 V
• wymiary: 51 × 25 mm

Zasilanie

Według źródła płytkę można zasilać przez port USB-C albo przez piny zasilania w zakresie 3,3–5 V. Złącze JST jest przeznaczone do podłączenia akumulatora Li-Po, ale materiał nie podaje wymaganego typu akumulatora, jego napięcia ani polaryzacji złącza. Przed podłączeniem akumulatora należy sprawdzić oznaczenia na płytce lub dokumentację konkretnego wariantu. Nie należy podawać napięcia zasilającego na niezweryfikowane piny.

Instrukcja

1. Przed zasileniem sprawdź oznaczenia pinów i upewnij się, że napięcie mieści się w zakresie podanym dla wejścia zasilania: 3,3–5 V.
2. Podłącz płytkę do źródła zasilania przez USB-C. Materiał źródłowy nie określa, czy port obsługuje również transmisję danych ani czy wymagany jest konkretny przewód lub sterownik.
3. Do pracy z akumulatorem użyj złącza JST dopiero po potwierdzeniu zgodności akumulatora, napięcia i polaryzacji.
4. Aby rozpocząć programowanie, dobierz środowisko i konfigurację dla ESP32 oraz sterownik wyświetlacza ST7789V. Źródło nie wskazuje konkretnego środowiska, biblioteki, pinów wyświetlacza ani wariantu konfiguracji, dlatego należy je zweryfikować w dokumentacji płytki.
5. Nie podano mapy pinów ani konfiguracji wyświetlacza, więc nie można rzetelnie przygotować przykładowego kodu Arduino dla tego wariantu.

Podłączenie

Do zasilania można użyć portu USB-C albo pinów zasilania o zakresie podanym w źródle jako 3,3–5 V. Złącze JST służy do podłączenia akumulatora Li-Po, lecz źródło nie podaje jego polaryzacji ani dokładnego pinoutu. Nie podano również pinów GPIO ani połączeń wyświetlacza ST7789V. Przed podłączeniem zewnętrznych układów należy sprawdzić oznaczenia na płytce lub dokumentację konkretnej wersji.

Kompatybilność

• ESP32

Informacje bezpieczeństwa

• Używaj płytki wyłącznie w niskonapięciowych układach elektronicznych i z zasilaniem zgodnym z oznaczeniami oraz zakresem podanym dla płytki.
• Przed podłączeniem przewodów lub akumulatora odłącz zasilanie.
• Podłączaj akumulator Li-Po wyłącznie po sprawdzeniu jego zgodności, napięcia i polaryzacji złącza.
• Chroń płytkę przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
• Zapewnij wentylację i przerwij użytkowanie, jeśli płytka lub akumulator nadmiernie się nagrzewa, wydziela zapach albo jest uszkodzony.
• Przechowuj płytkę i drobne elementy poza zasięgiem małych dzieci.

Ostrzeżenia

• Nie podłączaj napięcia spoza zakresu zasilania podanego dla płytki.
• Nie zakładaj, że zakres 3,3–5 V dotyczy wszystkich pinów GPIO; nie podawaj na nie napięcia bez sprawdzenia dokumentacji.
• Nie podłączaj akumulatora Li-Po z niezweryfikowaną polaryzacją lub napięciem.
• Nie zasilaj płytki bezpośrednio z sieci energetycznej.
• Nie zwieraj pinów zasilania ani styków złącza JST.

Przeznaczenie produktu

• płytka deweloperska do nauki i prototypowania z układem ESP32
• projekty elektroniczne i IoT niskiego napięcia
• eksperymenty z łącznością Wi-Fi, Bluetooth BLE i wbudowanym wyświetlaczem

Zastosowania wykluczone

• nie jest przeznaczona do bezpośredniego podłączania do instalacji sieciowej ani układów wysokiego napięcia
• nie należy stosować jej jako samodzielnego elementu systemów medycznych, zabezpieczeń życia ani innych zastosowań krytycznych dla bezpieczeństwa
• źródło nie potwierdza odporności na wodę, pył ani warunki przemysłowe

Najczęstsze pytania

Czy płytka ma wbudowany wyświetlacz?
Tak. Jest wyposażona w wyświetlacz IPS LCD o przekątnej 1,14 cala ze sterownikiem ST7789V.

Jaką łączność bezprzewodową obsługuje?
Źródło podaje Wi-Fi 802.11 b/g/n oraz Bluetooth 4.2 BLE.

Jak można zasilać płytkę?
Przez USB-C albo piny zasilania w zakresie 3,3–5 V. Złącze JST jest przeznaczone do akumulatora Li-Po, ale jego wymagane parametry i polaryzację należy zweryfikować przed podłączeniem.

Czy podano piny wyświetlacza i przykład kodu?
Nie. Materiał źródłowy nie określa pinów ani konfiguracji niezbędnej do przygotowania poprawnego przykładu kodu.

O produkcie

Ta płytka łączy układ ESP32, łączność Wi-Fi i Bluetooth BLE oraz wyświetlacz IPS LCD 1,14 cala w jednym module. Może posłużyć jako baza do prototypu, który nie tylko komunikuje się bezprzewodowo, ale również prezentuje informacje bezpośrednio na urządzeniu. Port USB-C służy do zasilania, a złącze JST umożliwia podłączenie akumulatora Li-Po po sprawdzeniu jego zgodności z płytką.

Dlaczego warto

• wyświetlacz ST7789V IPS LCD zintegrowany z płytką
• ESP32 z Wi-Fi i Bluetooth 4.2 BLE
• 16 MB pamięci Flash
• port USB-C oraz złącze JST do akumulatora Li-Po
• kompaktowe wymiary 51 × 25 mm
