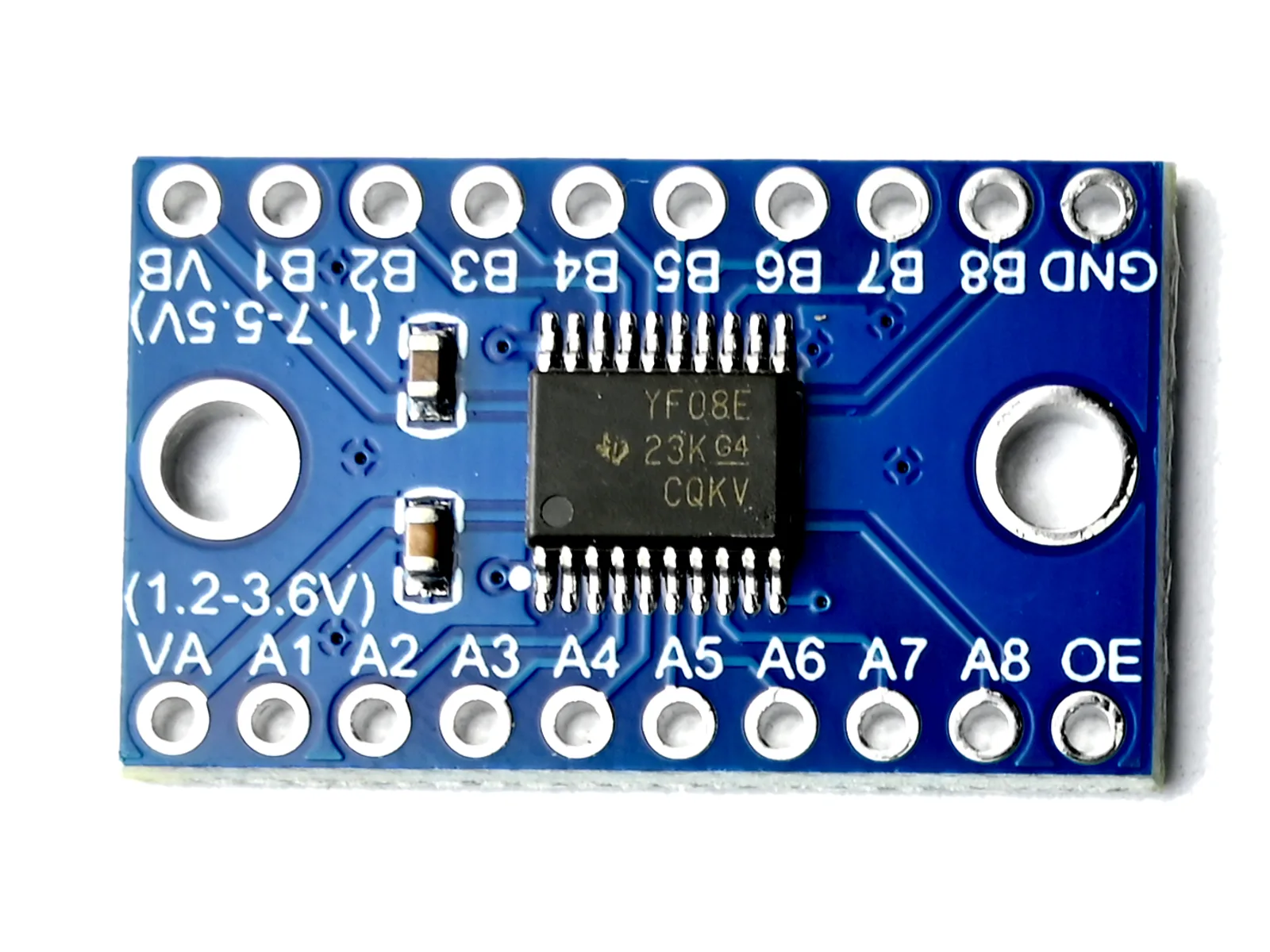

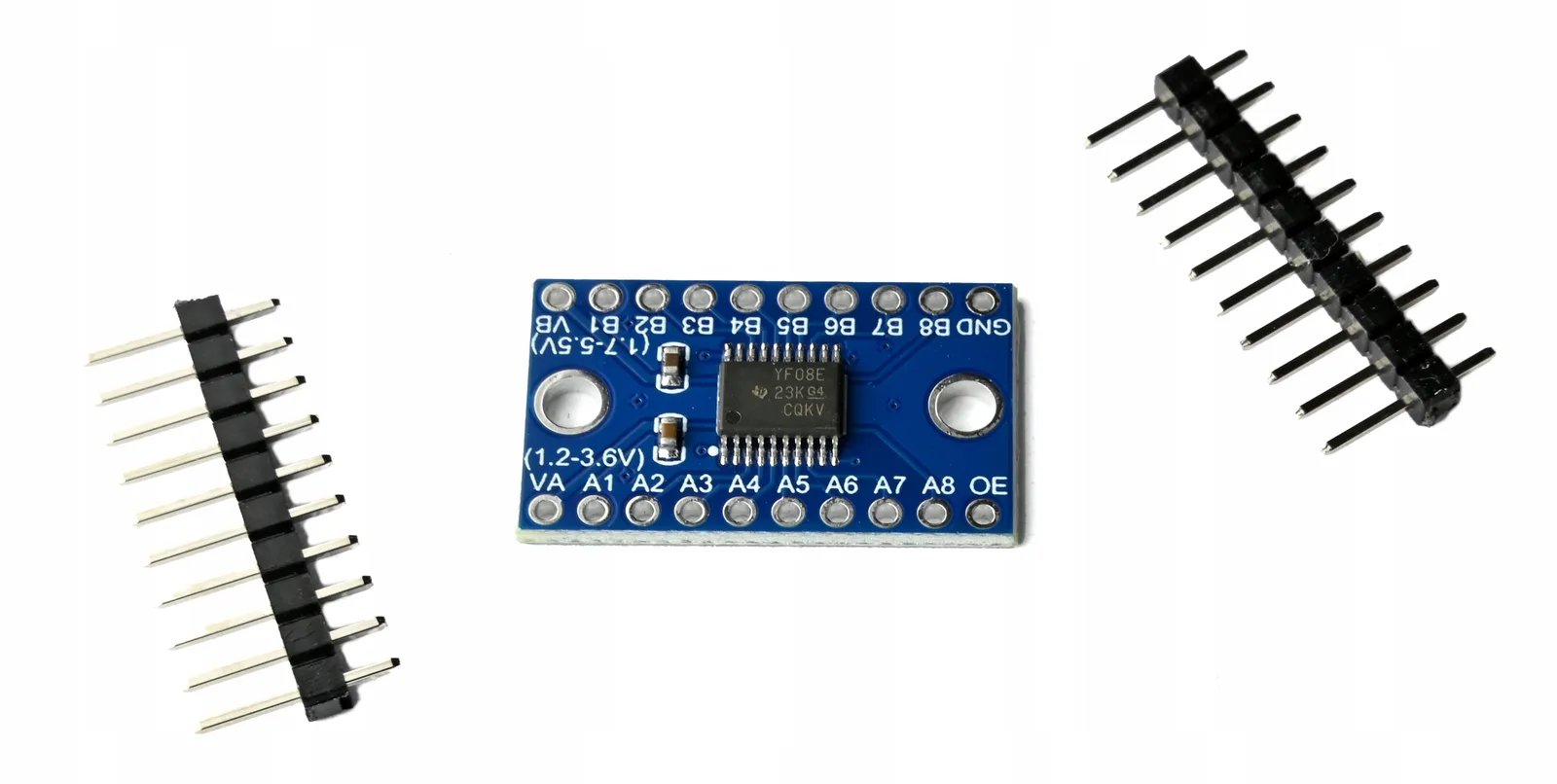

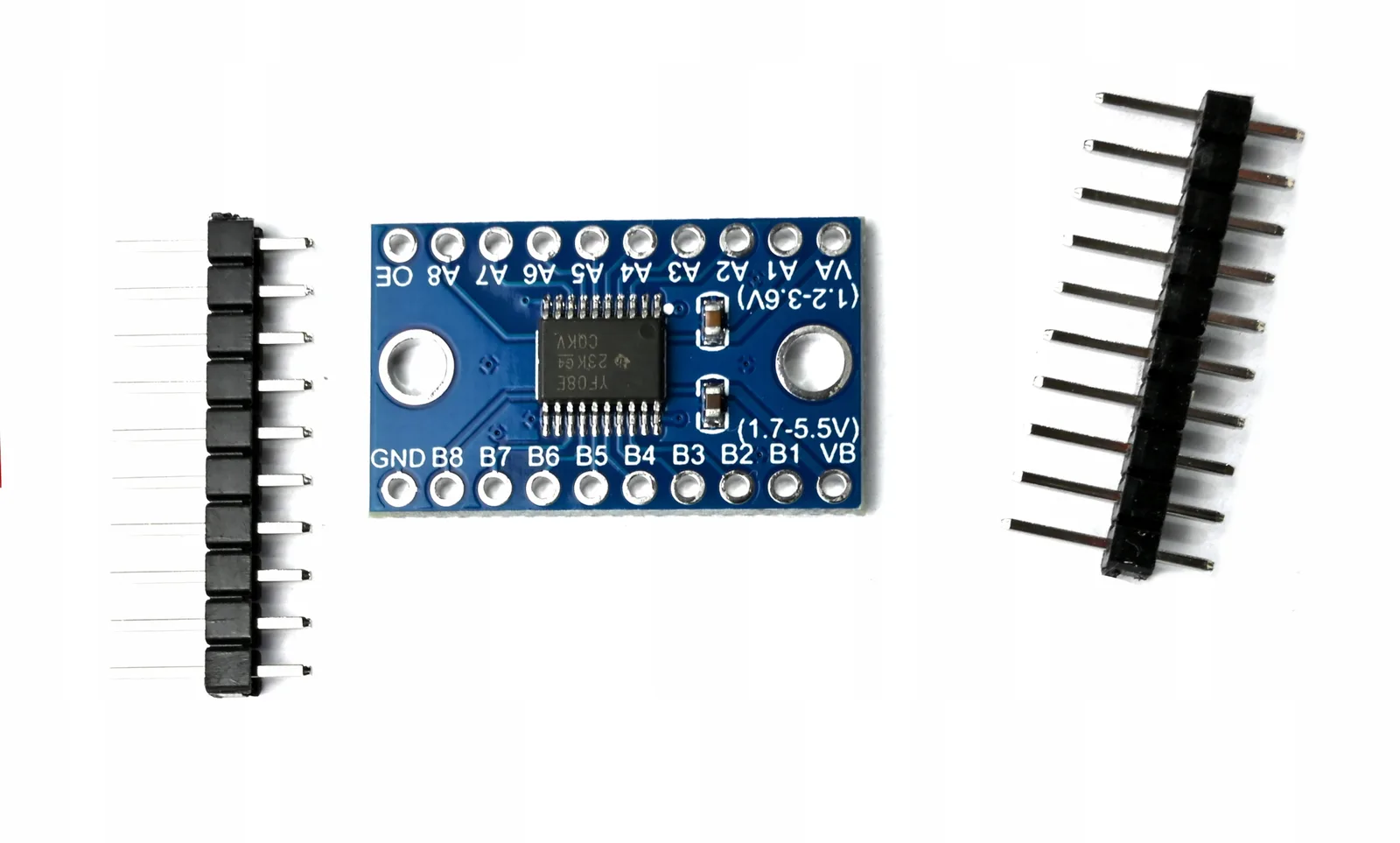

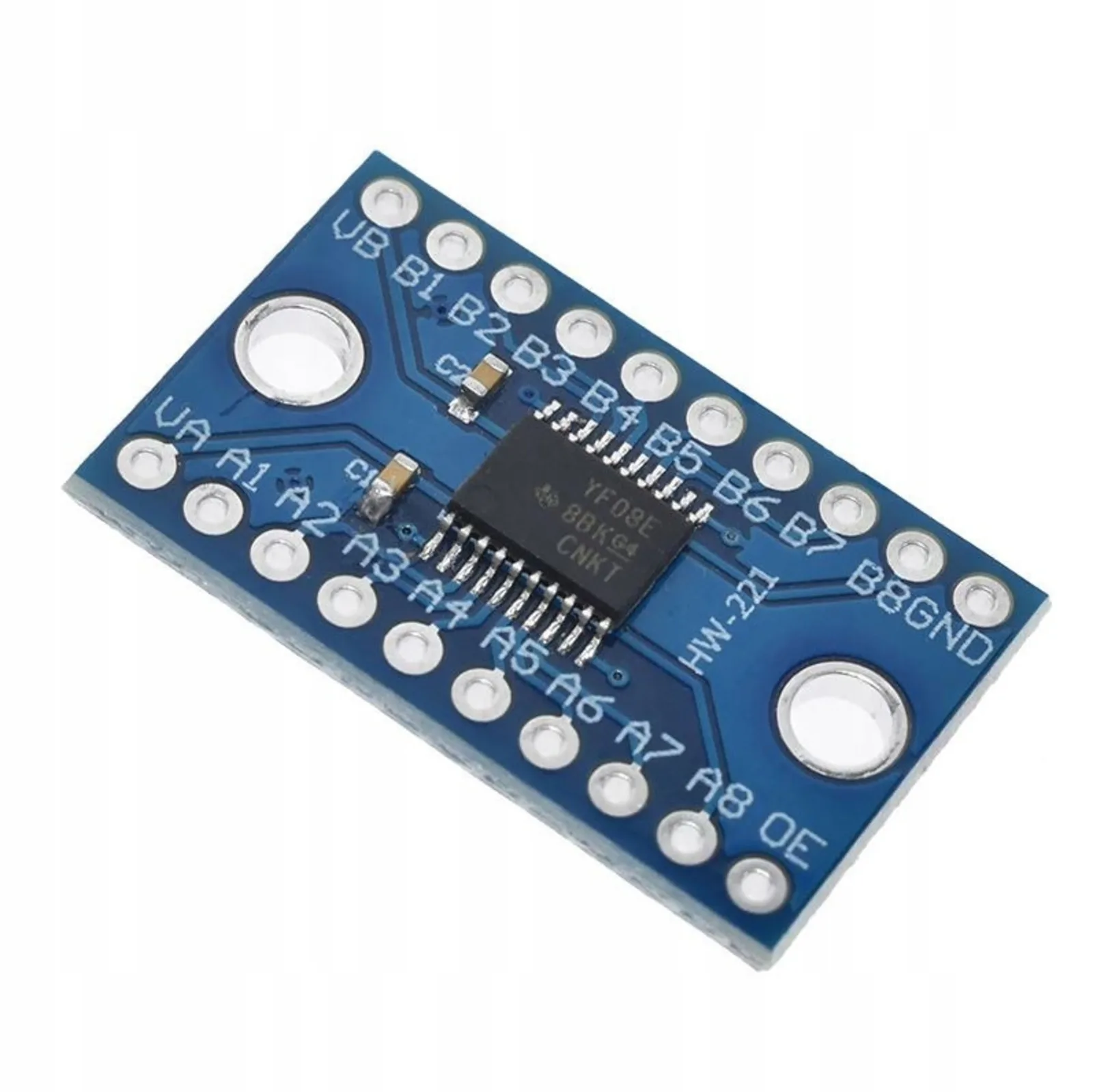

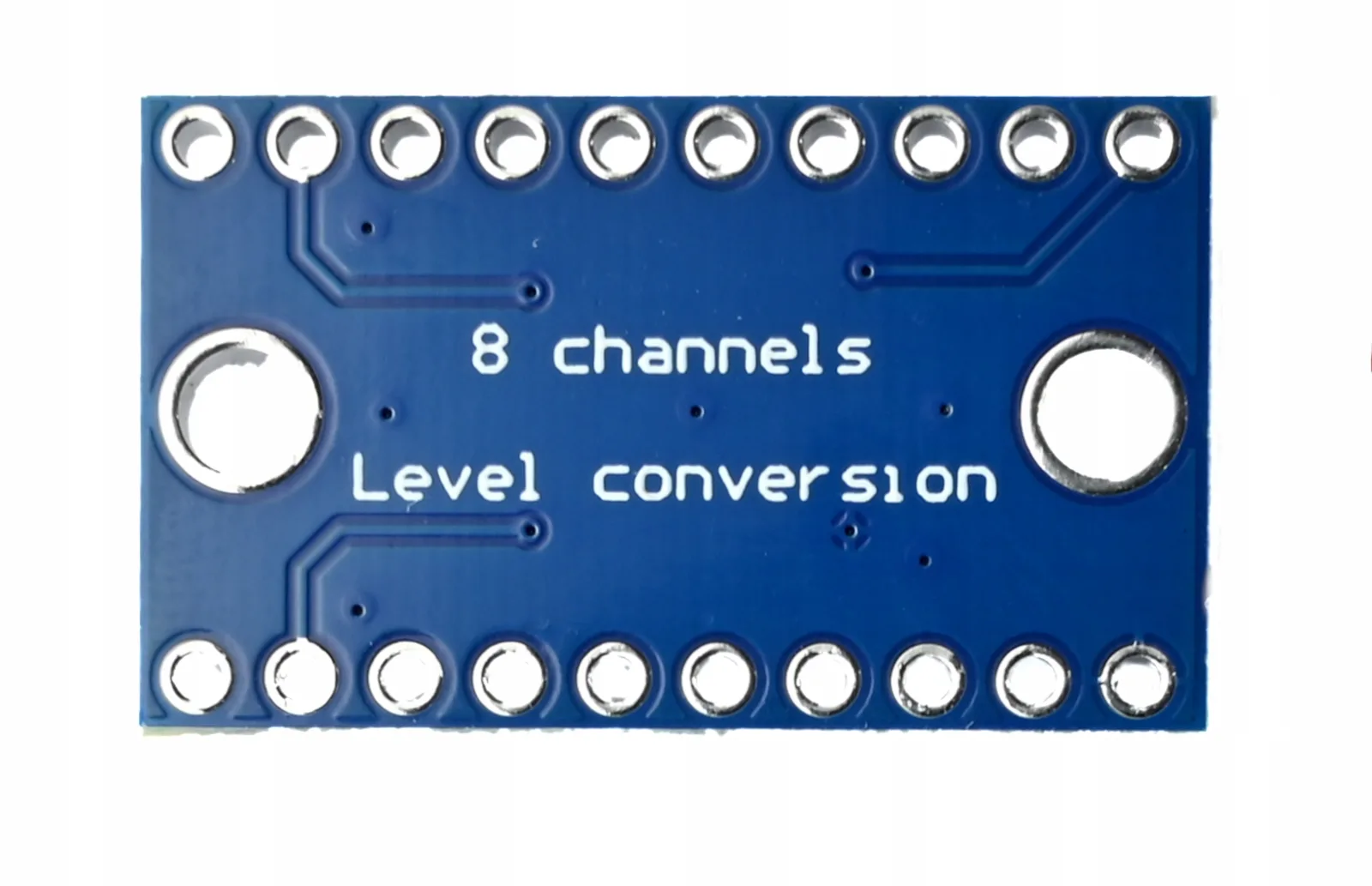

Konwerter poziomów logicznych 8-kanałowy TXS0108E 5V 3.3V Arduino Raspberry

– :

8-kanałowy konwerter poziomów logicznych TXS0108E to niezastąpione rozwiązanie dla projektów wymagających komunikacji pomiędzy układami pracującymi na różnych napięciach, np. 5V i 3.3V. Moduł umożliwia dwukierunkową konwersję sygnałów, co czyni go idealnym do współpracy między Arduino, ESP32, ESP8266, Raspberry Pi, STM32 i innymi mikrokontrolerami oraz modułami peryferyjnymi.

Dzięki zastosowaniu układu TXS0108E, konwersja sygnału odbywa się automatycznie, bez konieczności definiowania kierunku przesyłania danych. Obsługuje interfejsy takie jak I2C, SPI, UART, umożliwiając płynną wymianę informacji między urządzeniami o różnych poziomach logicznych.

– :

Cechy produktu:

✔ Dwukierunkowa konwersja poziomów logicznych – obsługa 3.3V, 5V, 1.8V, 2.8V.

✔ 8 niezależnych kanałów – możliwość konwersji wielu sygnałów jednocześnie.

✔ Obsługa interfejsów I2C, SPI, UART – kompatybilność z popularnymi standardami komunikacji.

✔ Automatyczna detekcja kierunku sygnału – brak potrzeby ręcznego ustawiania kierunku transmisji.

✔ Łatwa integracja z Arduino, ESP32, Raspberry Pi, STM32 i innymi platformami.

✔ Małe wymiary i niski pobór energii – idealne do projektów IoT i mobilnych.

– :

Specyfikacja techniczna:

✔ Układ scalony: YF08E

✔ Liczba kanałów: 8

✔ Napięcie strony wysokiej (HV): 1.8V – 5.5V

✔ Napięcie strony niskiej (LV): 1.2V – 3.6V

✔ Obsługiwane interfejsy: I2C, SPI, UART, GPIO

✔ Prędkość transmisji: do 110 Mbps

✔ Automatyczna zmiana kierunku sygnału: TAK

✔ Złącza: HV, LV, GND, OE, 8x TX/RX

✔ Wymiary modułu: 26 x 16 mm

– :

Zastosowanie:

✔ Łączenie urządzeń 5V z układami 3.3V – Arduino, ESP, STM32, Raspberry Pi.

✔ Konwersja poziomów logicznych w interfejsach komunikacyjnych – I2C, SPI, UART.

✔ Podłączanie czujników i modułów peryferyjnych – np. wyświetlaczy OLED, modułów WiFi, Bluetooth, GPS.

✔ Integracja układów o różnych napięciach – w systemach IoT i automatyce.

✔ Projekty DIY i edukacyjne – przydatny dla hobbystów i inżynierów.

– :

Podłączenie:

✔ LV → Zasilanie strony niskonapięciowej (1.2V – 3.6V)

✔ HV → Zasilanie strony wysokonapięciowej (1.8V – 5.5V)

✔ GND → Masa

✔ OE → Aktywacja modułu (HIGH = włączony)

✔ TX/RX (A1–A8 / B1–B8) → Linie sygnałowe do konwersji

– :

Konwerter TXS0108E to idealne rozwiązanie do integracji układów o różnych poziomach logicznych, zapewniające bezpieczną i stabilną transmisję danych w projektach Arduino, ESP i Raspberry Pi!
