IMZ Wyświetlacz LCD 1602 HD44780 16×2 ZIELONY

Opis produktu

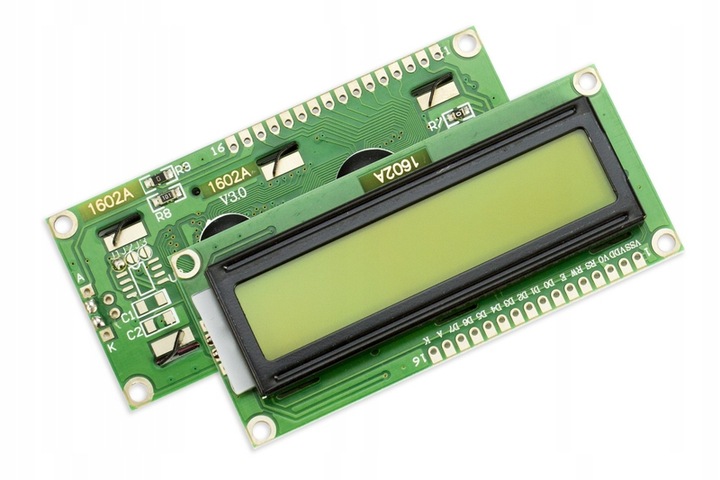

Alfanumeryczny wyświetlacz LCD 16×2, model QC1602A, zgodny z HD44780. Ma zielone podświetlenie z ciemnymi znakami, pracuje przy zasilaniu 5 V i umożliwia definiowanie własnych znaków.

Cechy produktu

• format 16×2 znaków
• zgodność z HD44780
• model QC1602A
• zielone podświetlenie
• ciemne znaki
• możliwość definiowania własnych znaków
• zasilanie 5 V

Cechy szczegółowe

• format 16×2 znaków: umożliwia wyświetlanie tekstu w dwóch wierszach po 16 znaków.
• zgodność z HD44780: pozwala używać wyświetlacza w projektach przeznaczonych dla sterownika zgodnego z tym standardem.
• zielone podświetlenie i ciemne znaki: ułatwia odczyt wyświetlanych komunikatów.
• definiowanie własnych znaków: pozwala wyświetlać znaki tworzone na potrzeby projektu.

Zastosowanie

• wyświetlanie komunikatów i wartości w projektach elektronicznych
• prezentacja odczytów z czujników i statusu urządzenia
• projekty edukacyjne i prototypy z wyświetlaczem tekstowym

Specyfikacja techniczna

• model: QC1602A
• typ: alfanumeryczny wyświetlacz LCD
• format: 16×2 znaki
• zgodność: HD44780
• podświetlenie: zielone, ciemne znaki
• zasilanie: 5 V
• wymiary: 86 × 36 × 13,5 (jednostka niepodana w źródle)
• wyprowadzenia wymienione w źródle: Vss, Vcc, VddV0, RS, RW, E, DB0–DB7, LED, LED-
• kod produktu: 0697

Zasilanie

Źródło podaje zasilanie wyświetlacza 5 V. Podświetlenie należy podłączyć do 5 V przez rezystor 10 Ω. Materiał nie precyzuje poboru prądu ani szczegółowego schematu zasilania.

Instrukcja

1. Przed podłączeniem sprawdź oznaczenia wyprowadzeń na module. Źródło nie podaje ich kolejności ani kompletnego schematu połączeń.
2. Przygotuj zasilanie 5 V zgodnie z oznaczeniami modułu.
3. Podłącz podświetlenie do 5 V przez rezystor 10 Ω.
4. Połącz linie sterujące i danych z układem zgodnie z dokumentacją konkretnego modułu oraz używanego sterownika.
5. Po włączeniu zasilania skonfiguruj sterowanie wyświetlaczem zgodnie z HD44780.

Źródło nie określa przypisania pinów, trybu pracy ani biblioteki programistycznej, dlatego nie można na jego podstawie podać pewnego przykładowego kodu Arduino.

Podłączenie

Źródło wymienia wyprowadzenia: Vss, Vcc, VddV0, RS, RW, E, DB0–DB7, LED i LED-. Podświetlenie należy podłączyć do 5 V przez rezystor 10 Ω. Materiał nie podaje kolejności pinów ani pełnego przypisania ich funkcji i połączeń; przed montażem należy zweryfikować oznaczenia oraz schemat konkretnego modułu.

Kompatybilność

• układy i projekty obsługujące wyświetlacze zgodne z HD44780

Informacje bezpieczeństwa

• Przed podłączeniem sprawdź oznaczenia wyprowadzeń i wymagane napięcie zasilania.
• Zasilaj moduł napięciem 5 V, zgodnie z informacją źródłową.
• Podświetlenie podłączaj do 5 V przez rezystor 10 Ω.
• Montaż i zmianę połączeń wykonuj przy odłączonym zasilaniu.
• Chroń moduł przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
• Produkt zawiera elementy elektroniczne; przechowuj go poza zasięgiem małych dzieci.

Ostrzeżenia

• Nie podłączaj podświetlenia bezpośrednio do 5 V — źródło wymaga zastosowania rezystora 10 Ω.
• Nie przekraczaj podanego napięcia zasilania 5 V.
• Nie zakładaj kolejności ani funkcji pinów bez sprawdzenia oznaczeń modułu; błędne połączenie może uszkodzić wyświetlacz.

Przeznaczenie produktu

• Do projektów elektronicznych niskiego napięcia, prototypowania i nauki obsługi wyświetlaczy alfanumerycznych.
• Do prezentowania tekstu, komunikatów i wartości w urządzeniach elektronicznych.

Zastosowania wykluczone

• Nie używaj jako jedynego elementu systemu alarmowego ani urządzenia bezpieczeństwa życia.
• Nie podłączaj bezpośrednio do instalacji sieciowej ani obwodów o napięciu wyższym niż podane dla modułu.

Zawartość zestawu

• 1 × wyświetlacz alfanumeryczny LCD

Najczęstsze pytania

Ile znaków można wyświetlić jednocześnie?
Wyświetlacz ma 2 wiersze po 16 znaków.

Jakie podświetlenie ma moduł?
Zielone podświetlenie z ciemnymi znakami. Należy podłączyć je do 5 V przez rezystor 10 Ω.

Czy można wyświetlać własne znaki?
Tak, źródło podaje możliwość definiowania własnych znaków.

Jakie napięcie zasilania podano dla wyświetlacza?
5 V.

O produkcie

QC1602A to tekstowy wyświetlacz LCD o formacie 16×2, zgodny z HD44780. Może prezentować krótkie komunikaty, odczyty i informacje o stanie urządzenia. Możliwość definiowania własnych znaków pozwala dostosować prezentowane treści do projektu. Moduł ma zielone podświetlenie z ciemnymi znakami; do jego zasilenia źródło wskazuje 5 V i rezystor 10 Ω.

Dlaczego warto

• czytelny format dwóch wierszy po 16 znaków
• zgodność z HD44780
• możliwość definiowania własnych znaków
• zielone podświetlenie i ciemne znaki
• podane zasilanie 5 V
