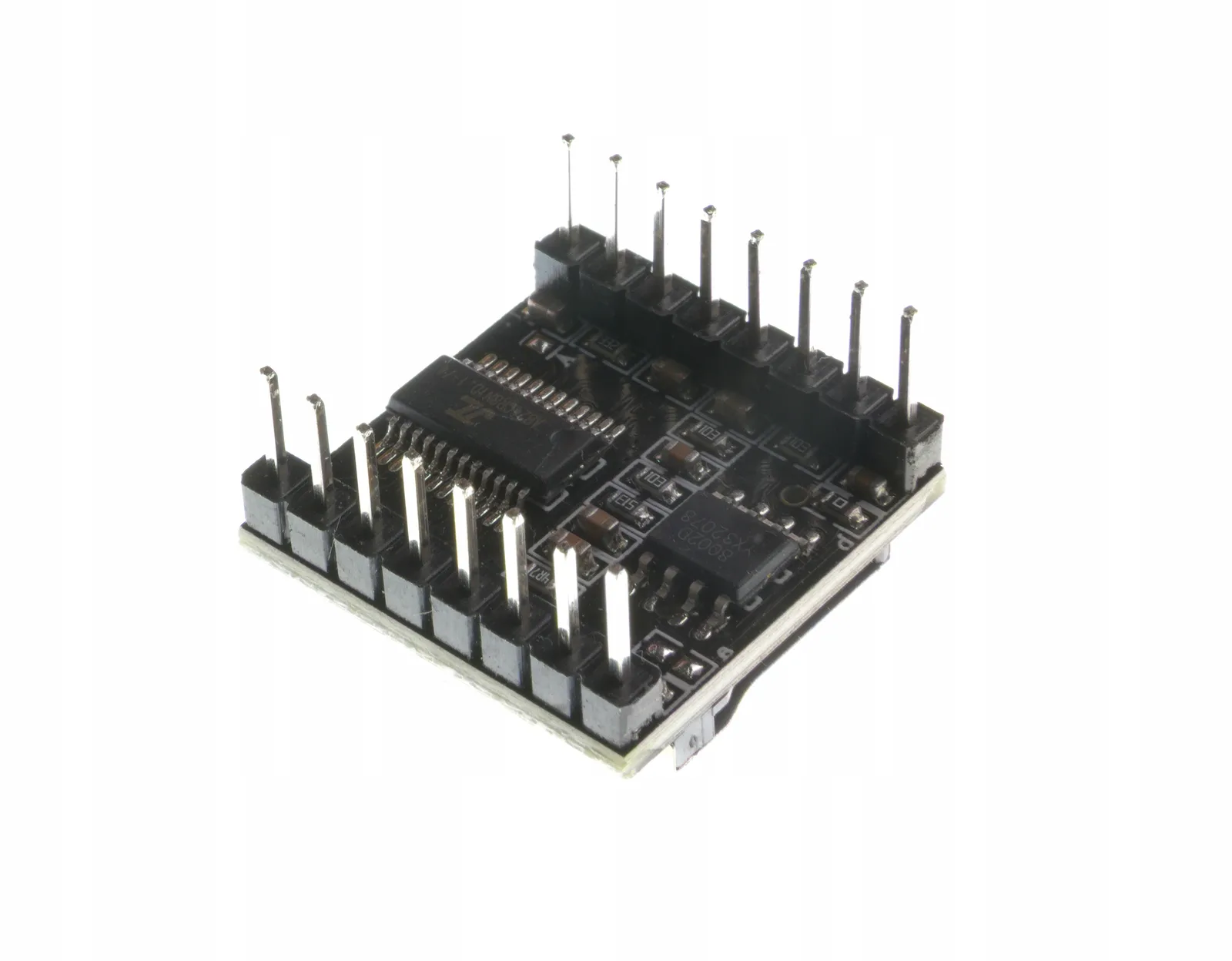

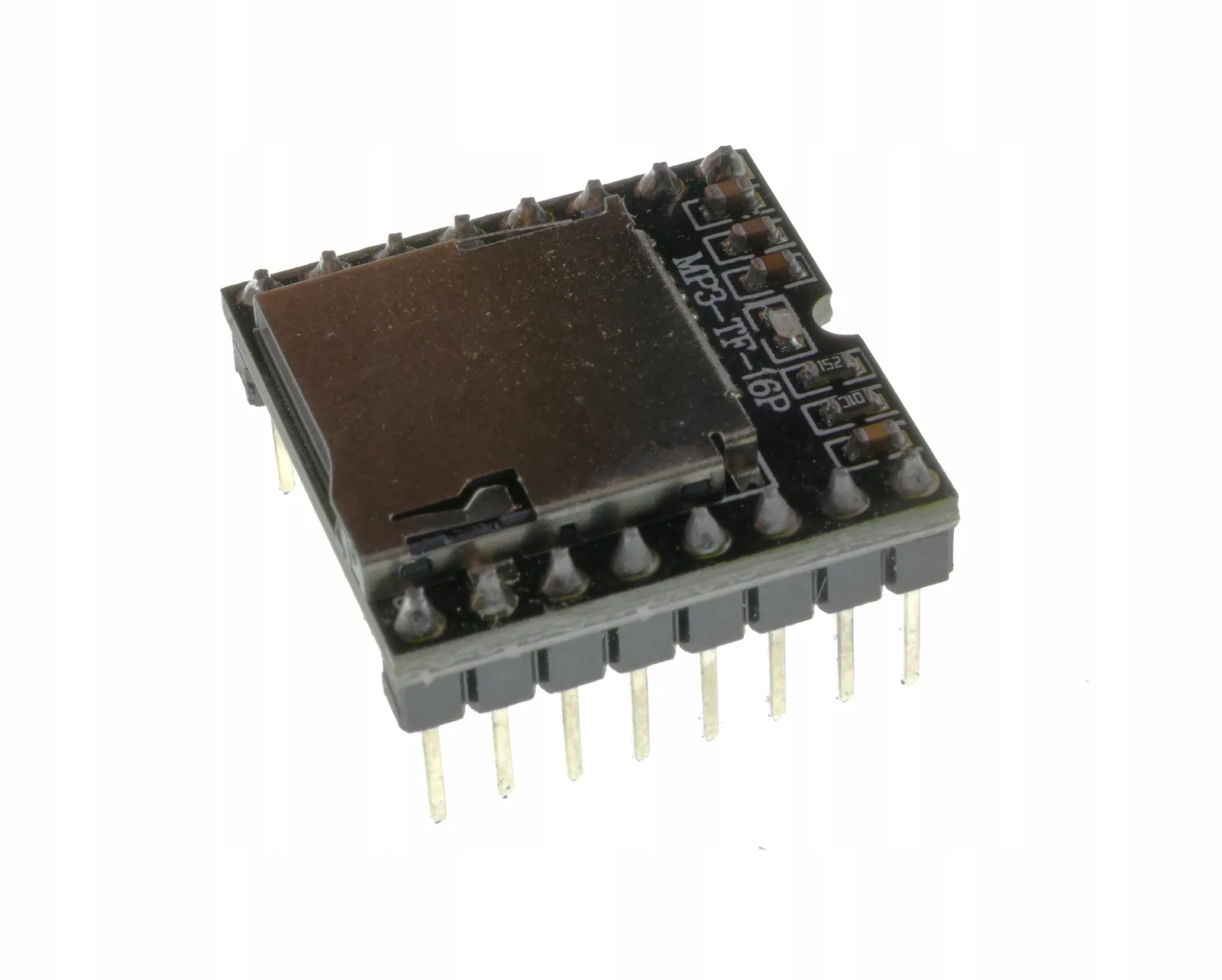

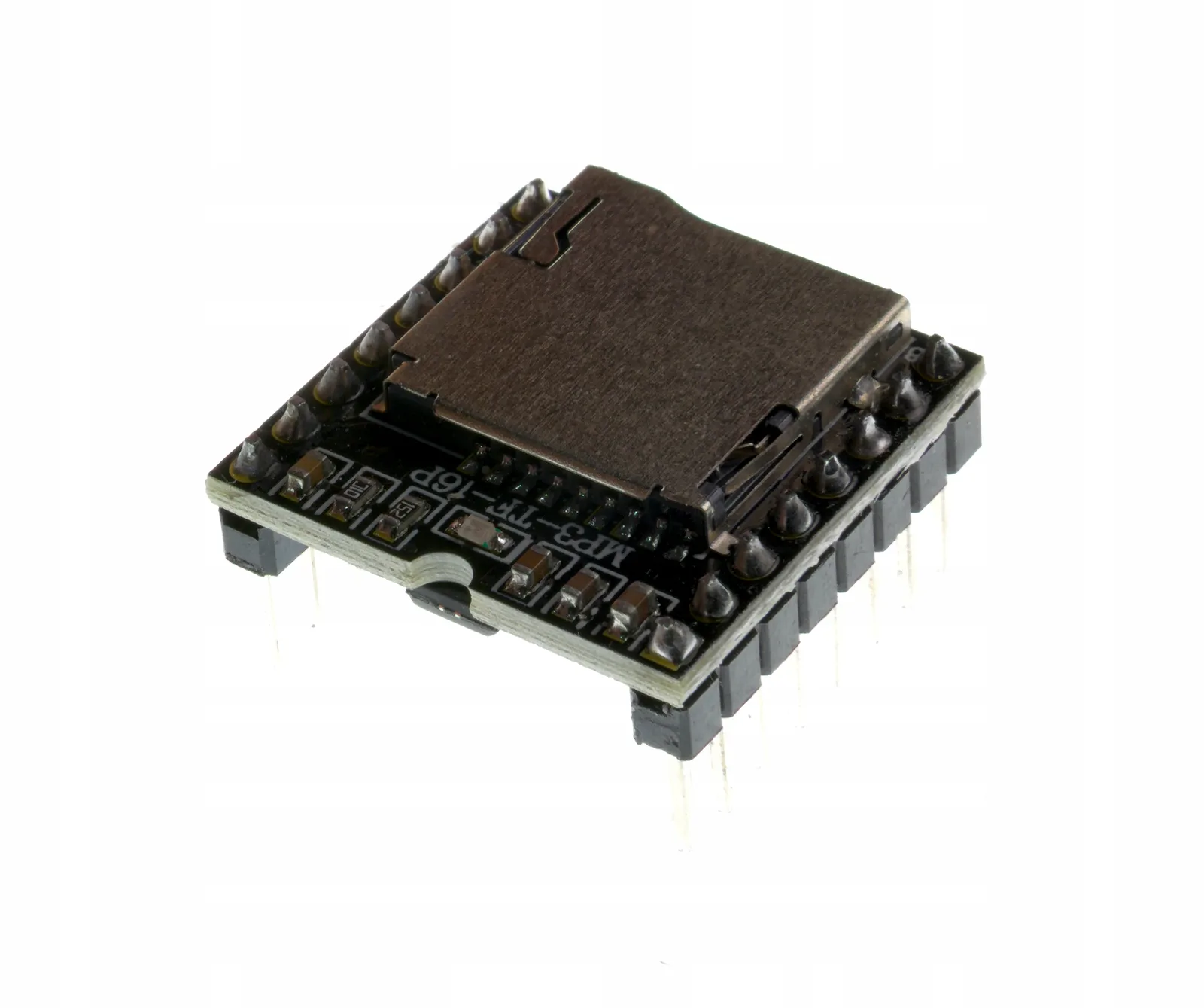

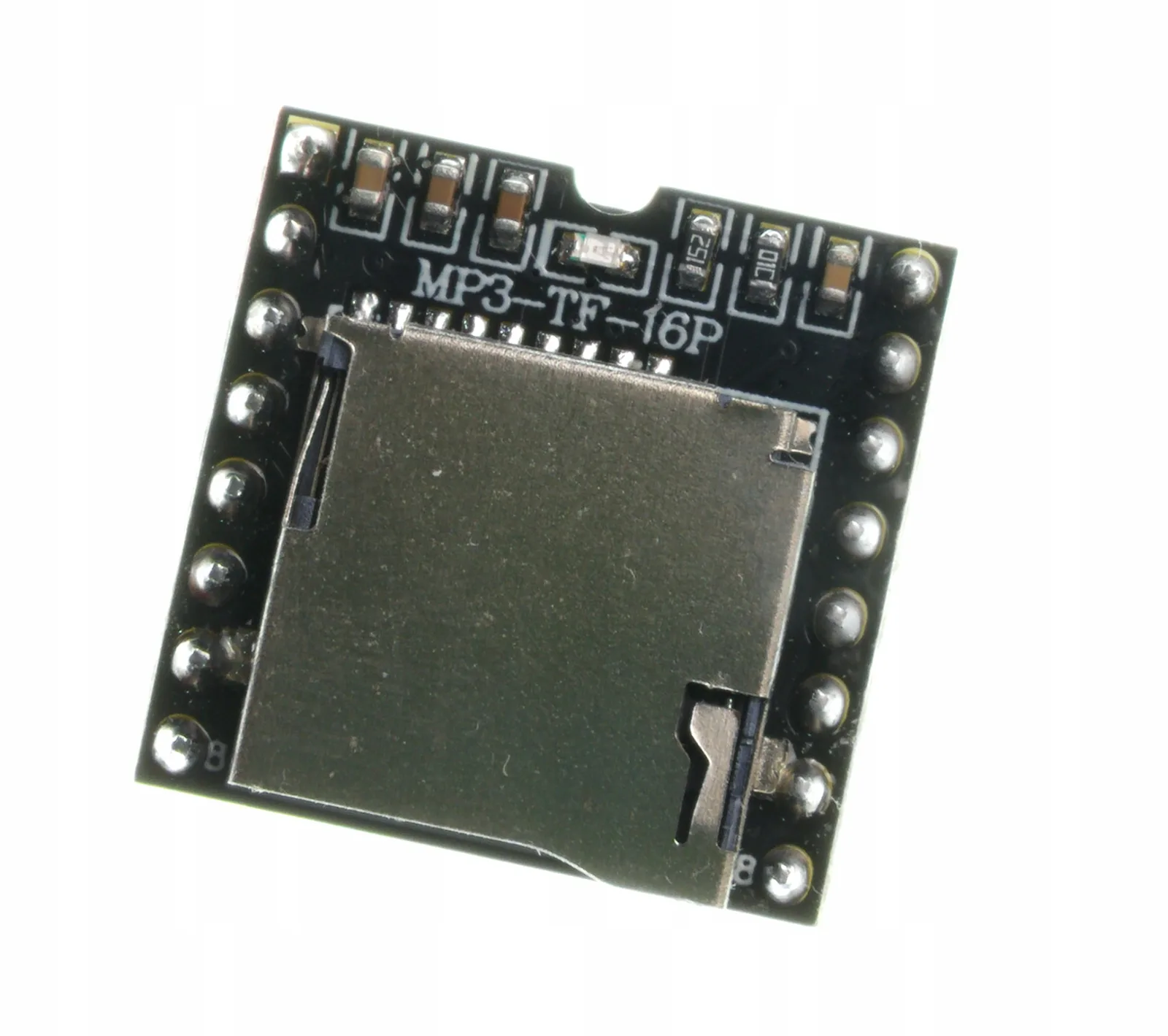

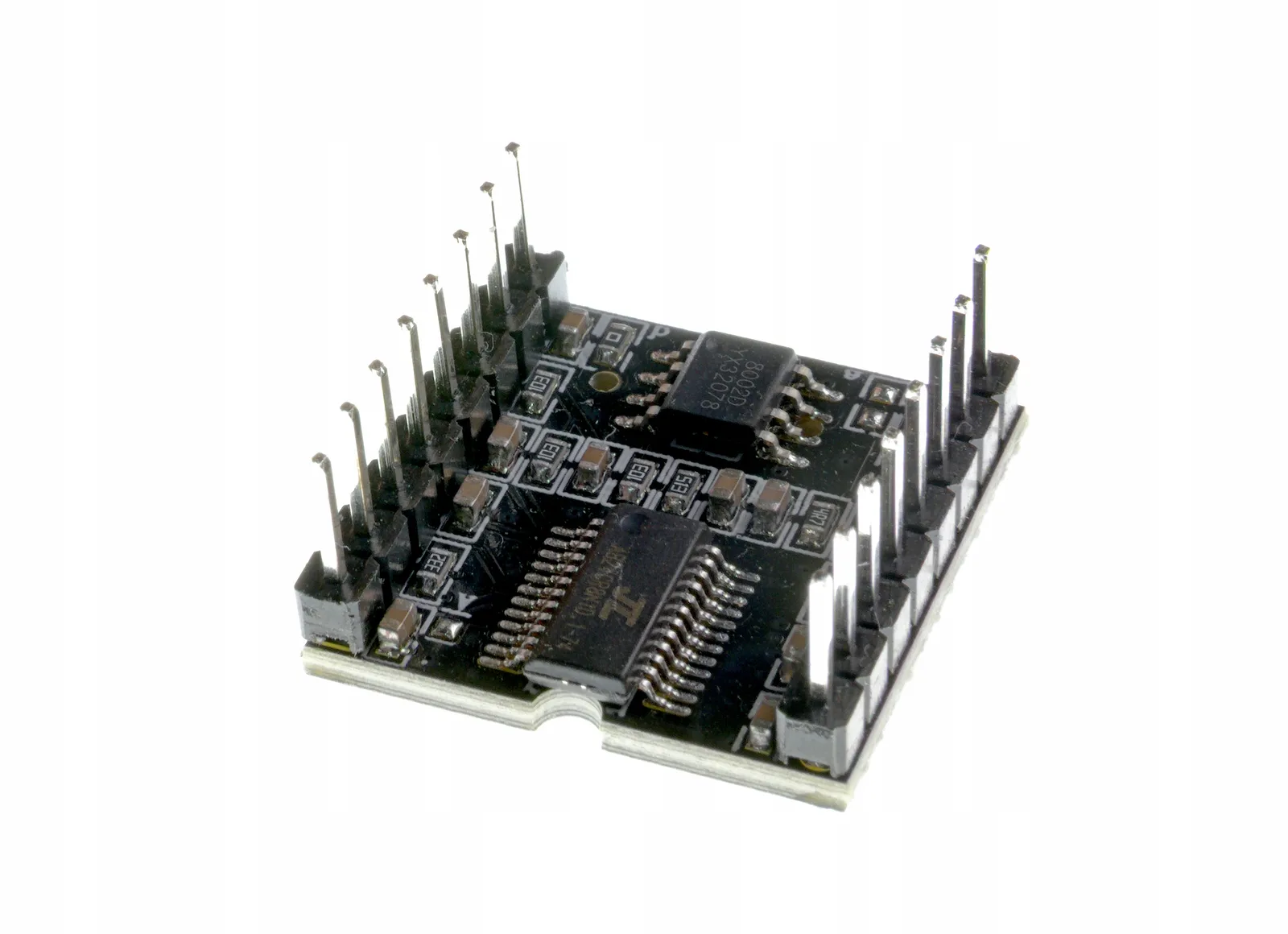

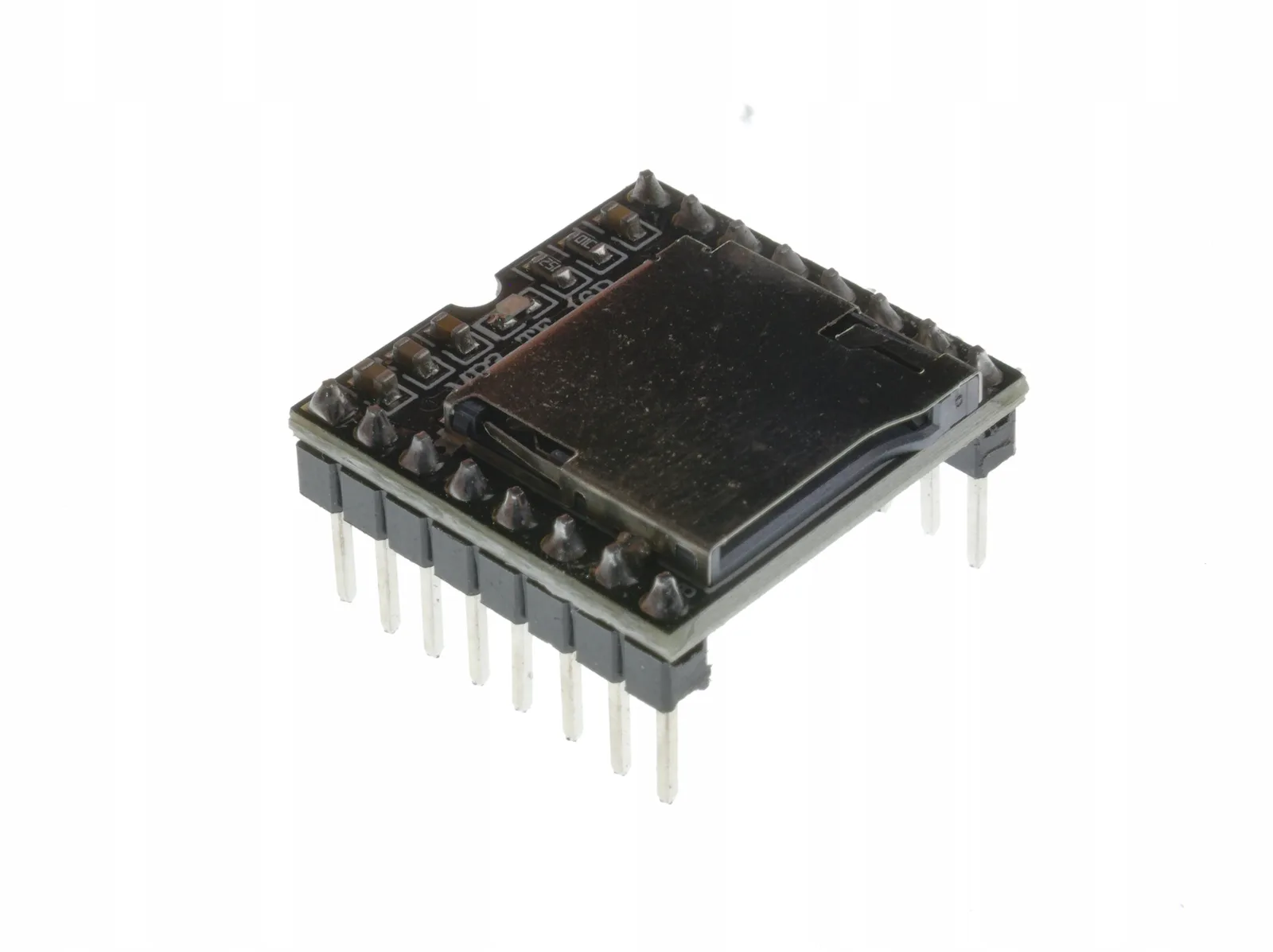

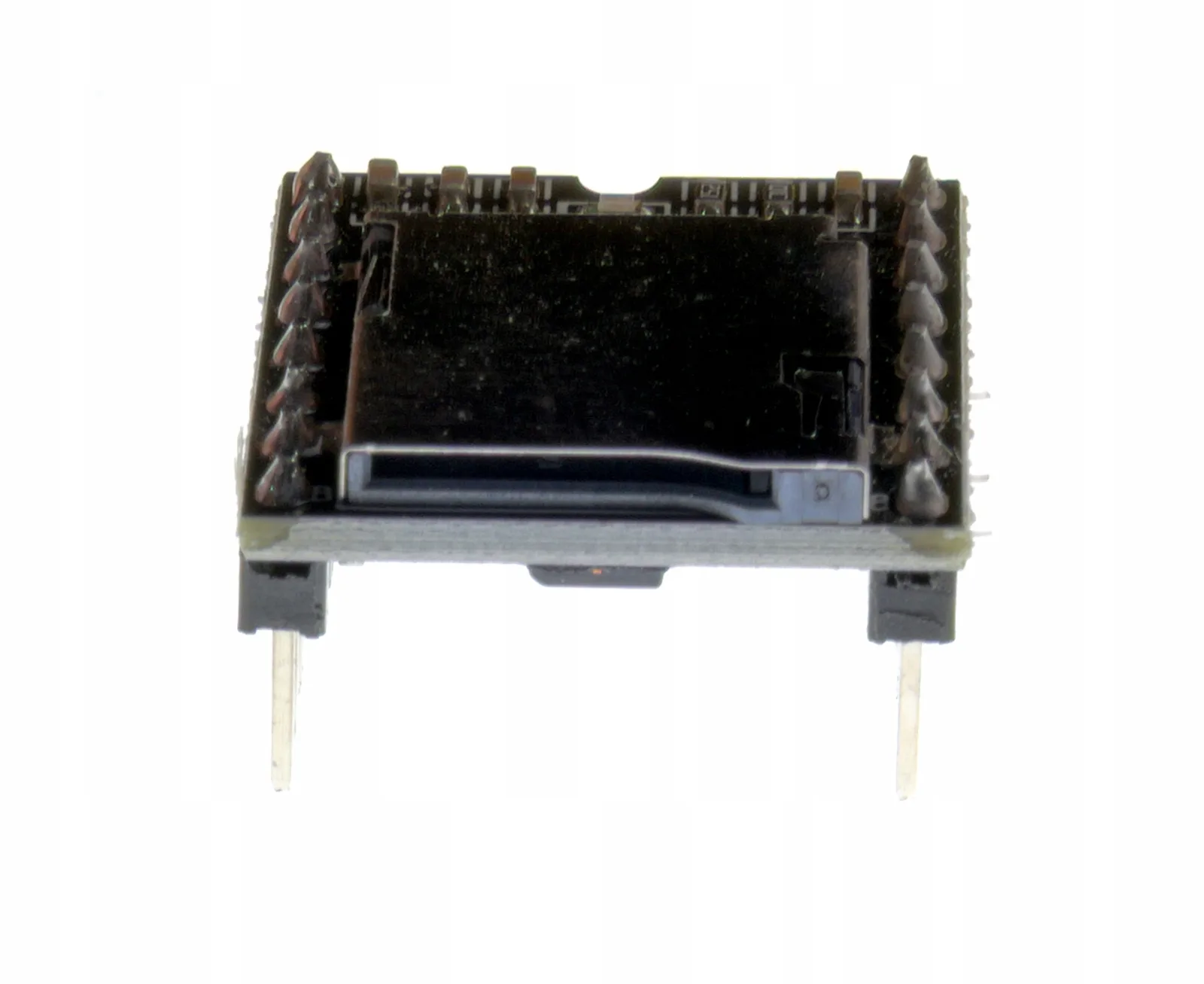

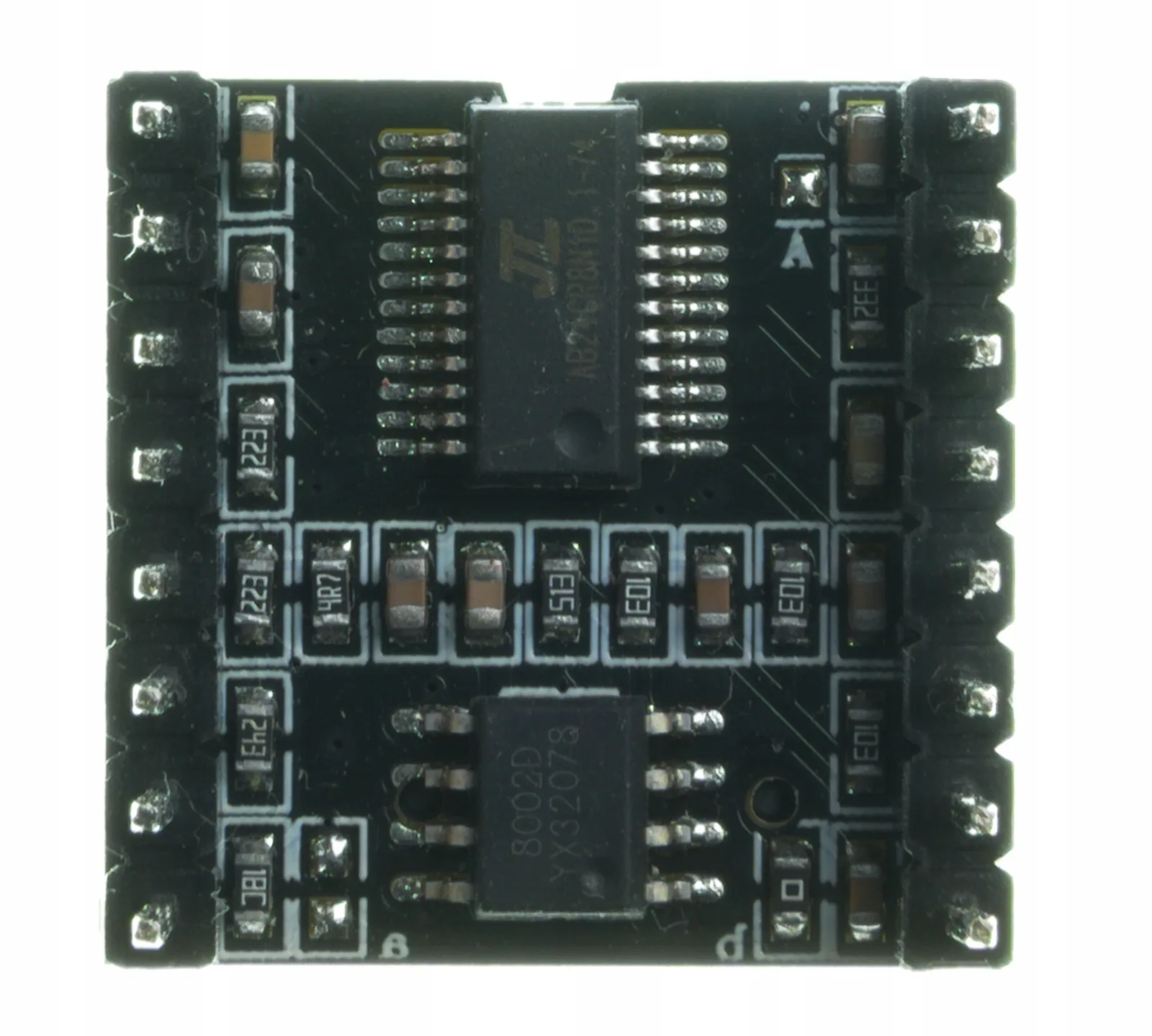

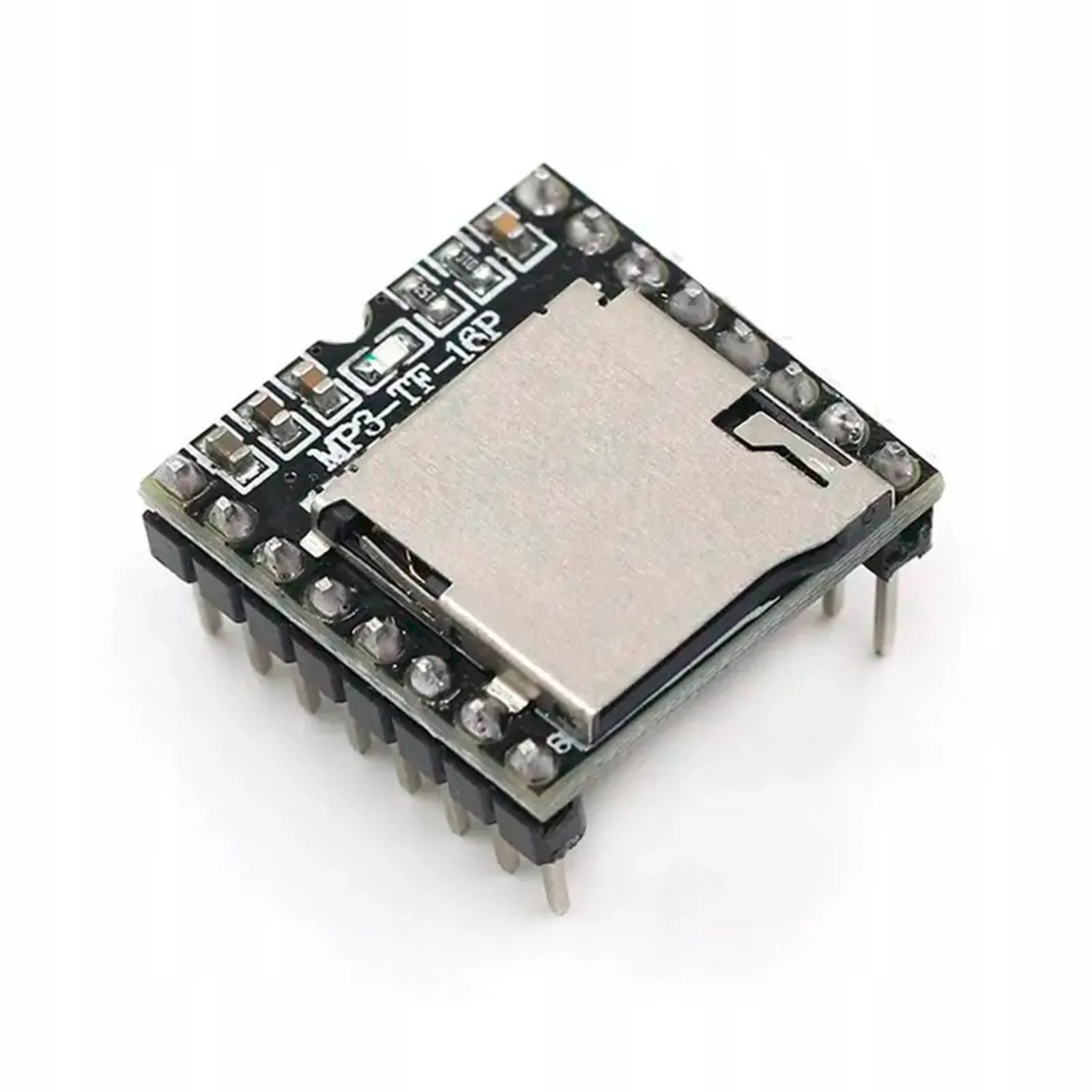

IMZ Mini odtwarzacz MP3 do projektów Arduino

– :

Mini odtwarzacz MP3 to kompaktowy i tani moduł z wbudowanym dekoderem audio, który umożliwia bezpośrednie podłączenie głośnika. Obsługuje formaty MP3/WAV/WMA i może działać autonomicznie (przyciski, zasilanie, głośnik), jak również jako moduł sterowany przez UART z Arduino, ESP32, STM32 i innymi mikrokontrolerami. Moduł bazuje na układzie JL AB24CR i oferuje prostą integrację z systemem FAT16/FAT32 na kartach microSD.

– :

Cechy produktu:

✔ Oparty na chipie JL AB24CR

✔ Wsparcie dla formatów MP3/WAV/WMA

✔ Obsługa kart TF (microSD) do 32 GB

✔ Sterowanie przez UART, IO lub przyciski (AD Key)

✔ Wbudowany dekoder audio z 24-bit DAC

✔ Regulacja głośności (30 poziomów) i EQ (6 trybów)

✔ Obsługa do 100 folderów z 255 plikami w każdym

✔ Funkcja wstawiania komunikatów głosowych (voice insert)

– :

Specyfikacja techniczna:

✔ Napięcie zasilania: 3.2V – 5.0V DC

✔ Interfejs: UART TTL (9600 bps)

✔ DAC: 24-bit, SNR: 85 dB, DR: 90 dB

✔ Obsługiwane systemy plików: FAT16, FAT32

✔ Maks. pojemność karty: 32 GB microSD

✔ Tryby sterowania: UART / IO / AD Key

✔ Obsługa USB (U-Disk) i pamięci NORFLASH 64 MB

✔ Obsługiwane częstotliwości próbkowania: 8/11.025/12/16/22 05/24/32/44.1/48

– :

Zastosowanie:

✔ Projekty Arduino i ESP32 z funkcją odtwarzania dźwięku

✔ Systemy informacyjne, powiadomienia głosowe

✔ Interaktywne instalacje i zabawki

✔ Samodzielne mini odtwarzacze audio

– :

Podłączenie:

✔ VCC → 5V

✔ GND → GND

✔ TX → RX mikrokontrolera

✔ RX → TX mikrokontrolera

✔ SPK_1 / SPK_2 → bezpośrednie podłączenie głośnika (bez wzmacniacza)

✔ DAC_R / DAC_L → wyjście audio do wzmacniacza (alternatywnie)

– :

– :

Safety information: Notatka o bezpieczeństwie:
Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
