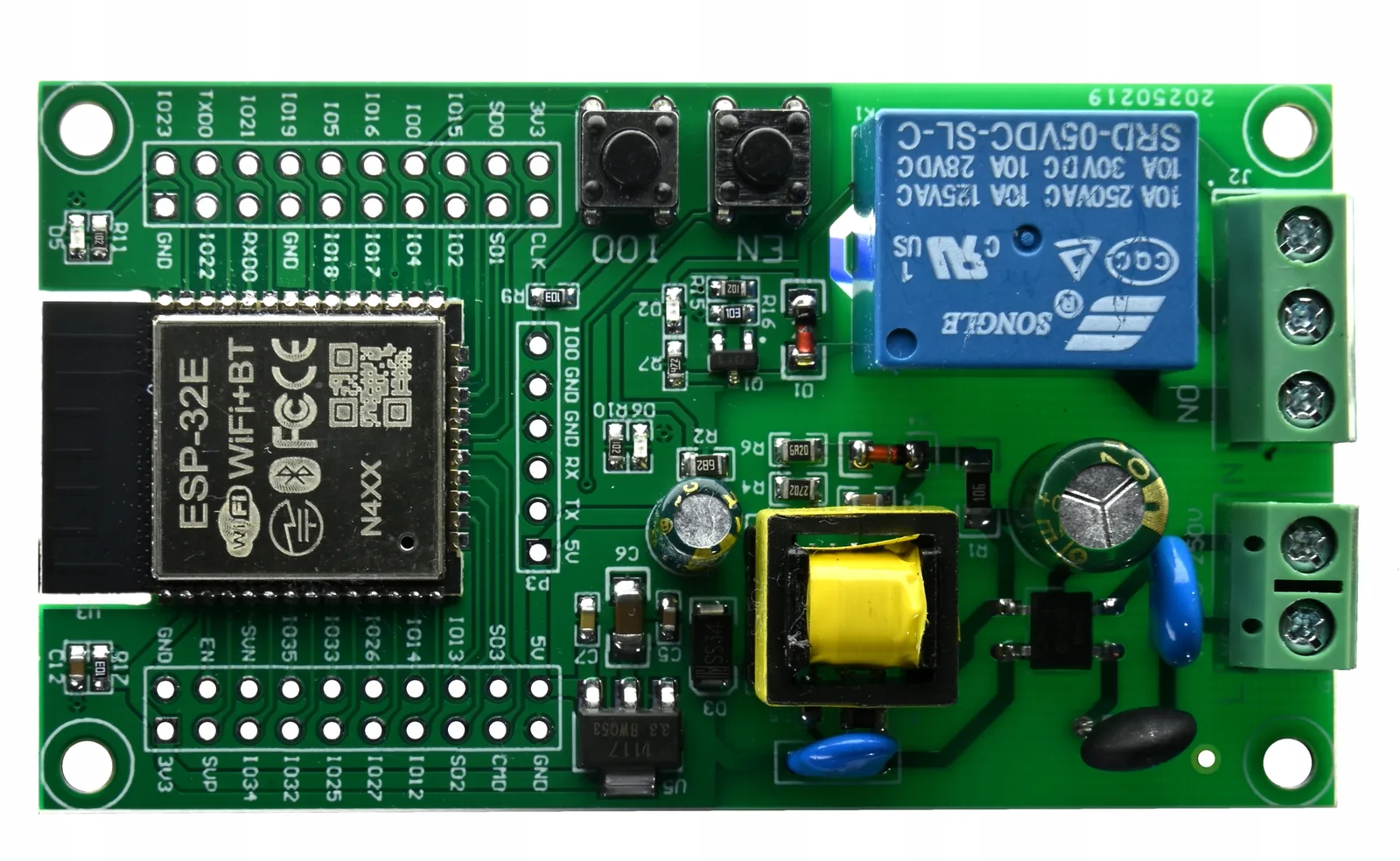

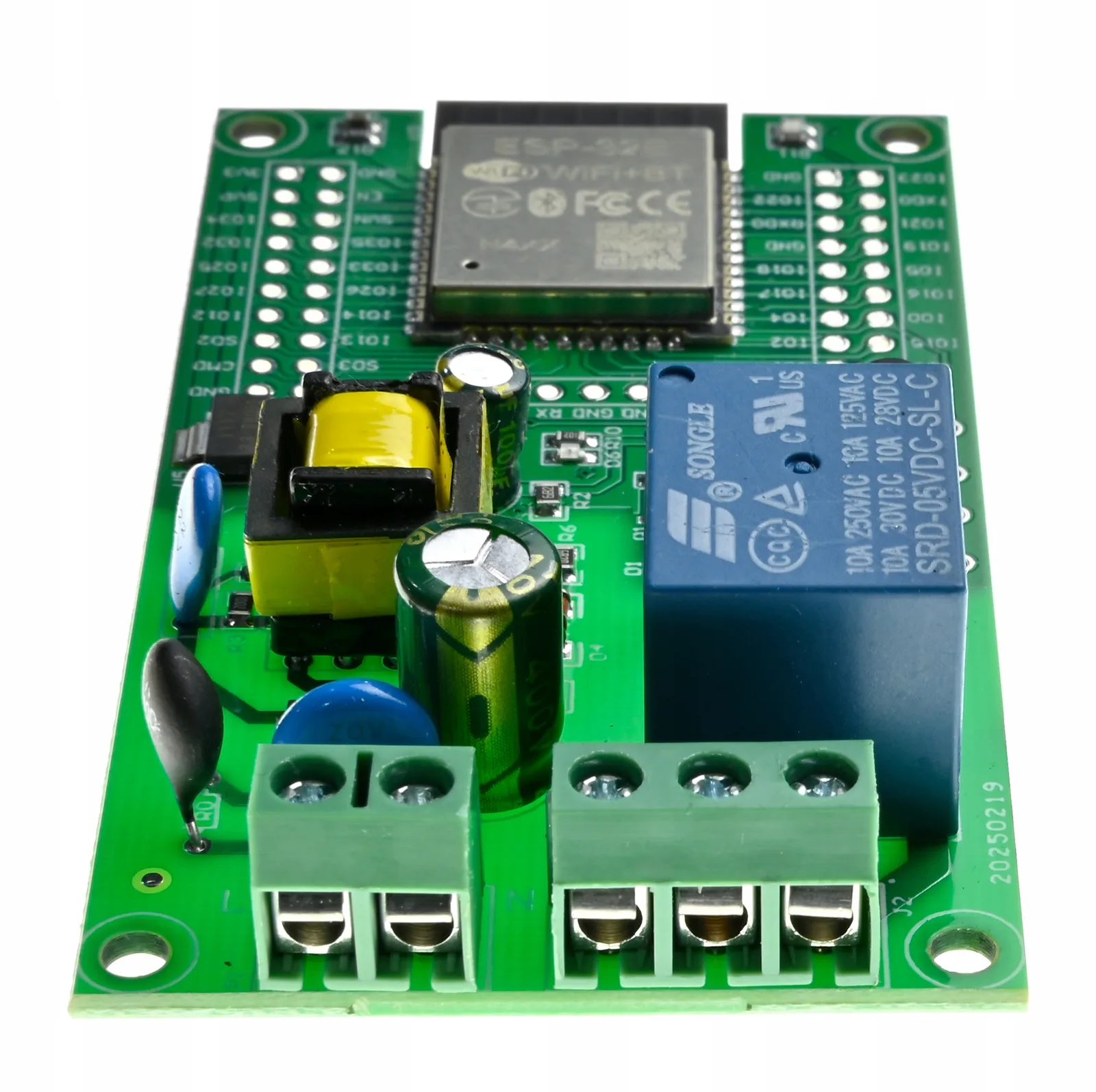

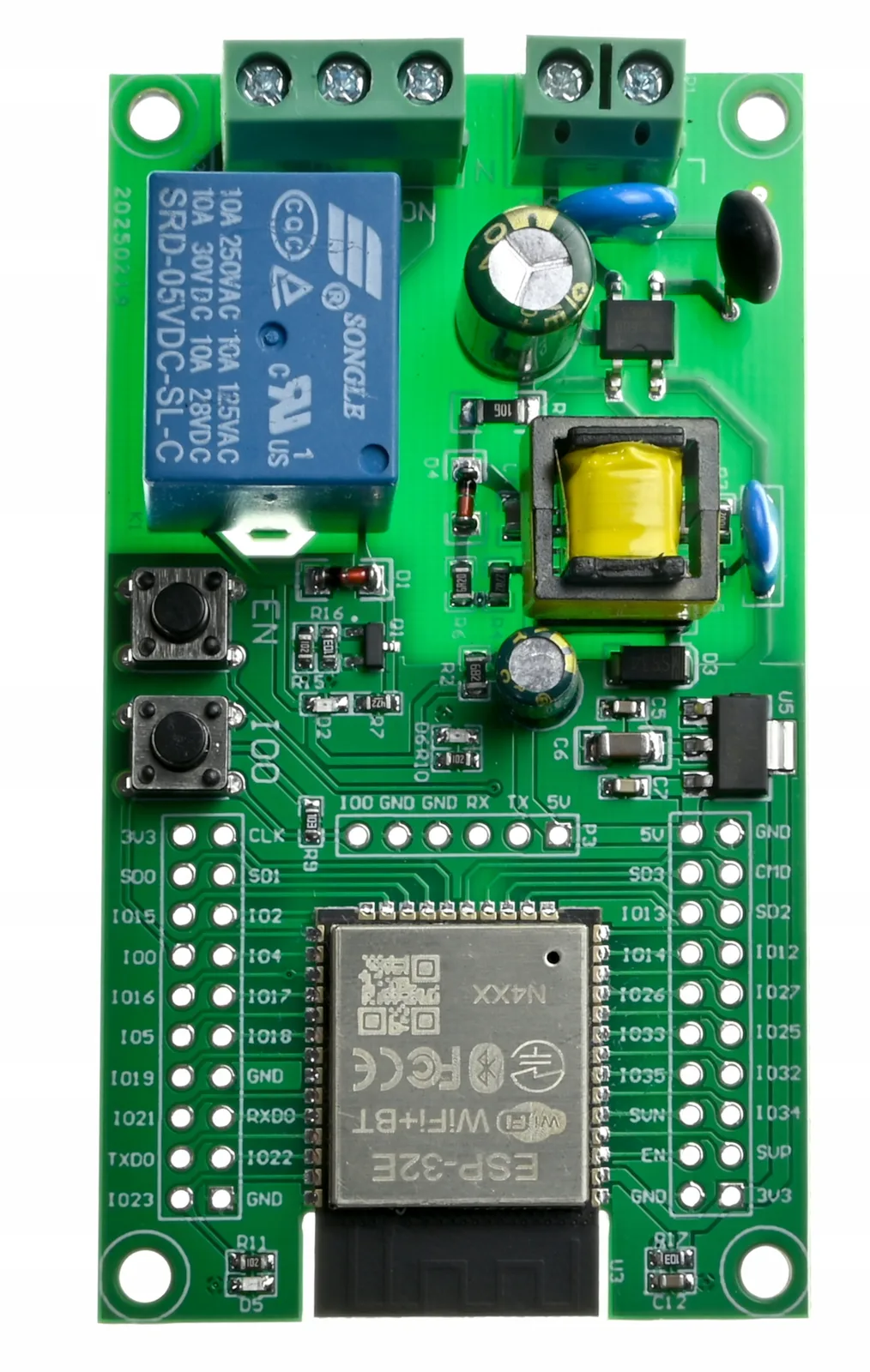

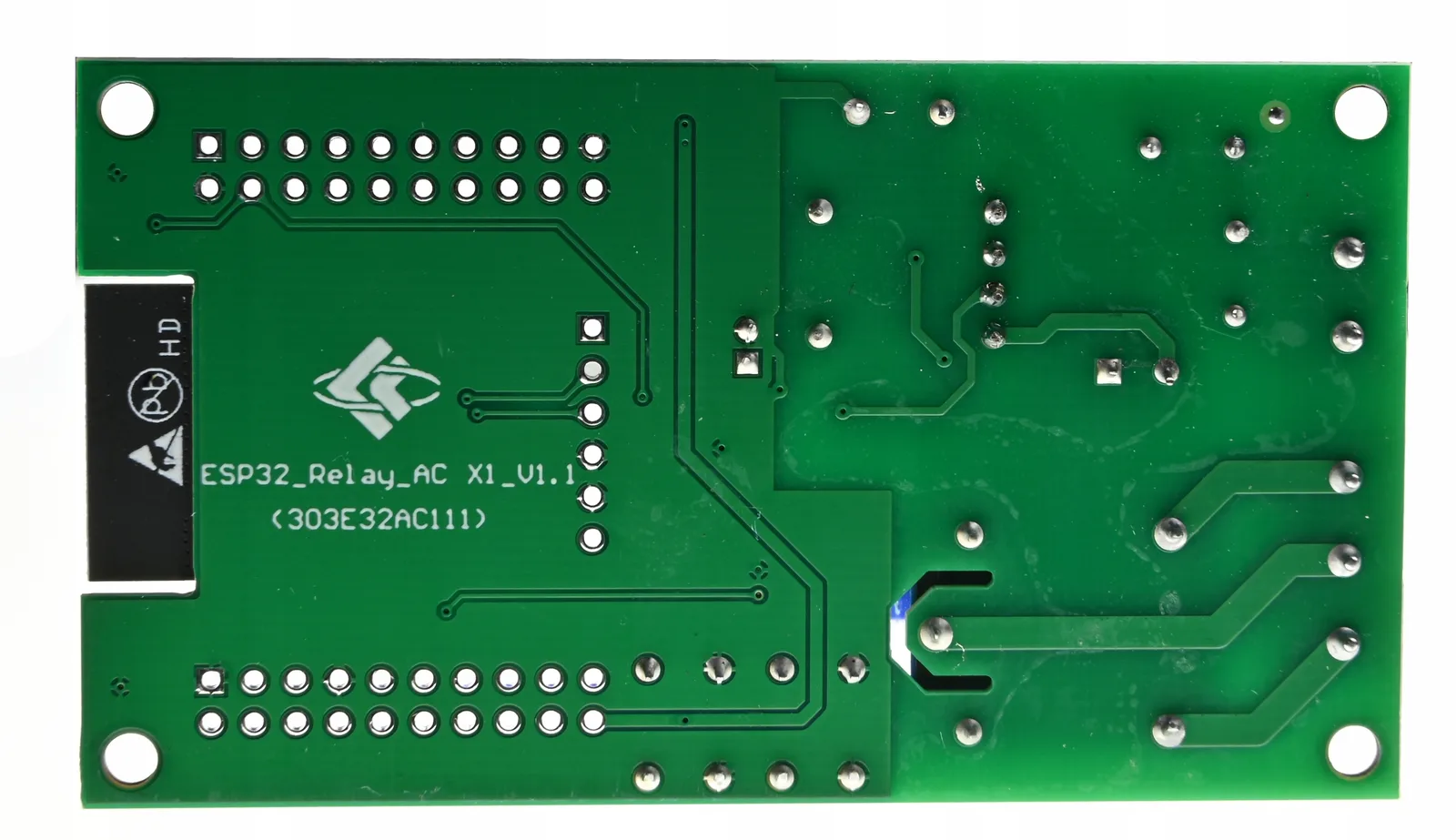

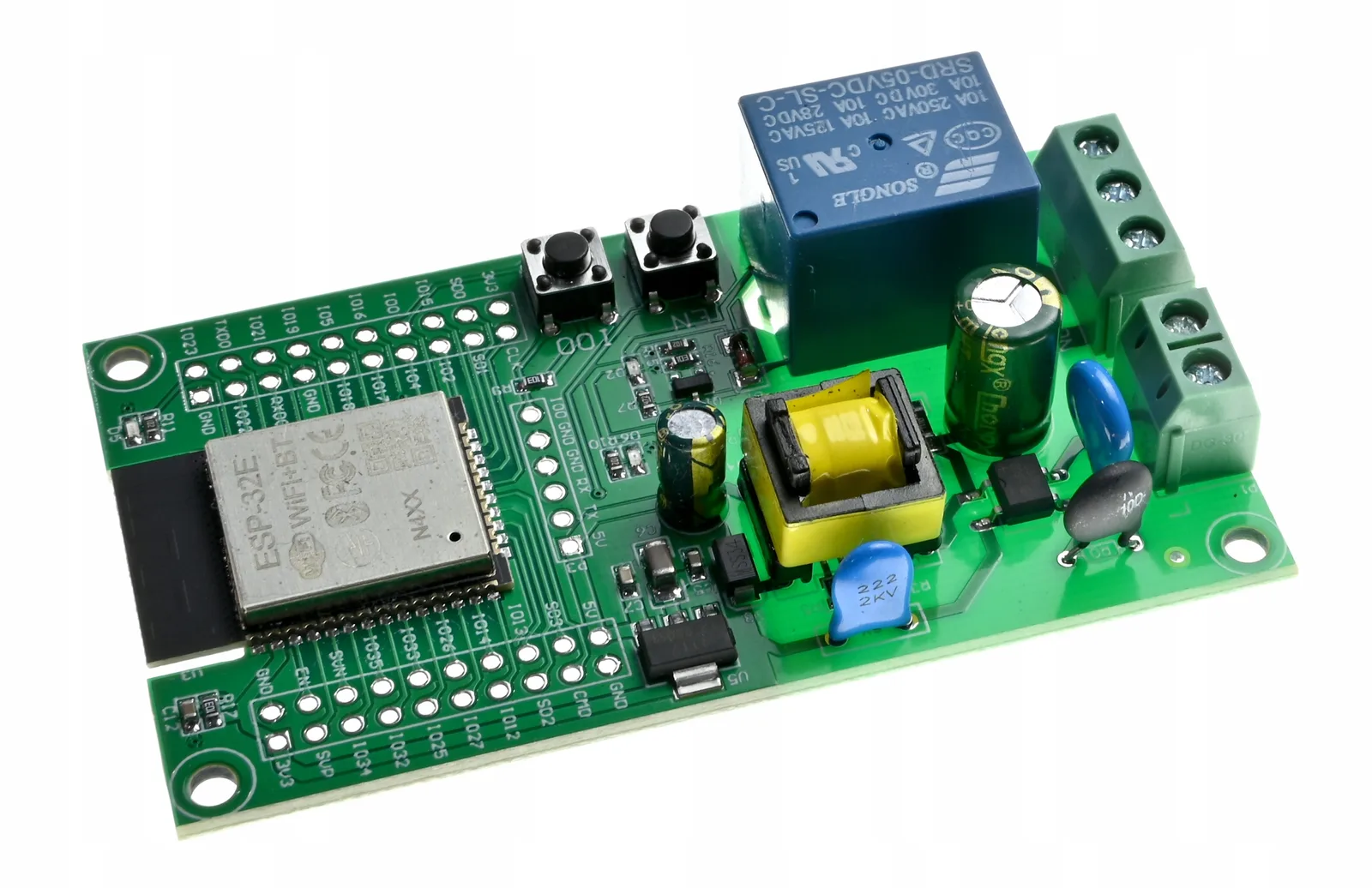

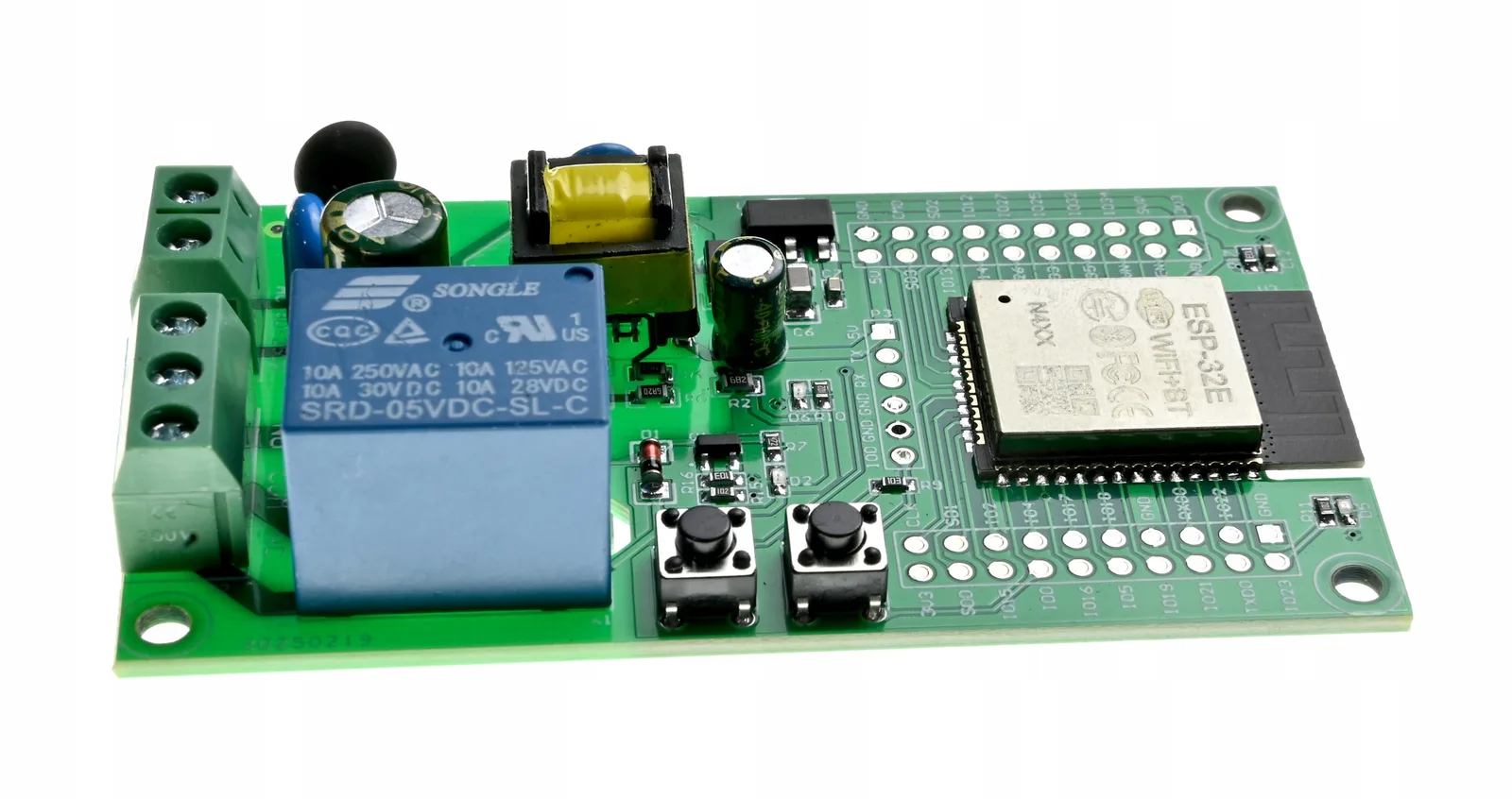

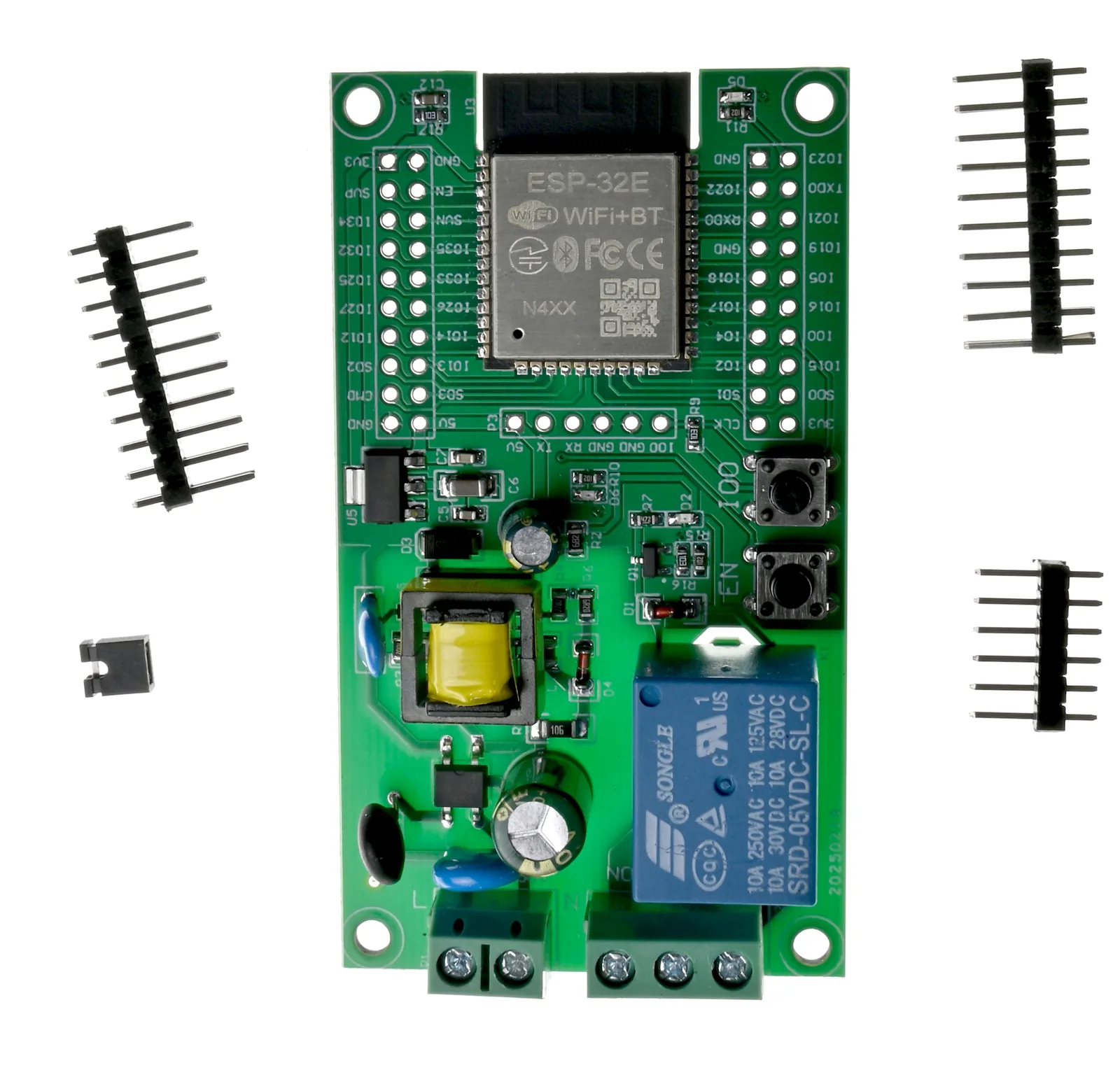

Płytka deweloperska ESP32-AC 90‑250V Przekaźnik 1‑kanałowy

– :

Moduł rozwojowy z wbudowanym zasilaczem AC, ESP32‑WROOM‑32 i 1‑kanałowym przekaźnikiem 5 V umożliwia bezprzewodowe sterowanie (Wi‑Fi / Bluetooth) urządzeniami do 250 V AC, zapewniając jednocześnie pełny dostęp do wszystkich linii I/O do szybkiego prototypowania i nauki programowania ESP32. Zintegrowany zasilacz AC‑DC (90 – 250 V) sprawia, że płytka sprawdzi się zarówno w inteligentnym domu, jak i w warsztacie elektronika DIY.

– :

Cechy produktu

✔ Gotowy, stabilny moduł ESP32‑WROOM‑32E z 4 MB Flash

✔ Zasilanie bezpośrednio z sieci AC 90 – 250 V (wbudowany zasilacz AC‑DC)

✔ Wyprowadzony komplet pinów I/O oraz UART do łatwego programowania

✔ 1‑kanałowy przekaźnik 5 V do obciążeń ≤ 250 V AC / 30 V DC

✔ Przycisk RST i IO0 (BOOT) na PCB

✔ Kompatybilność z Arduino IDE – przykładowe szkice i biblioteki

✔ Dioda zasilania, dioda użytkownika oraz dioda stanu przekaźnika

– :

Specyfikacja techniczna

✔ Mikrokontroler: ESP32‑WROOM‑32 (Wi‑Fi 802.11 b/g/n + Bluetooth)

✔ Flash: 4 MB

✔ Napięcie zasilania: AC 90 – 250 V (wbudowany zasilacz)

✔ Przekaźnik: 1 × SPDT 5 V, obciążenie ≤ 250 V AC / 30 V DC

✔ Interfejsy: GPIO × 34, UART, SPI, I²C, PWM, ADC, DAC

✔ Przyciski: RST, IO0 (BOOT)

✔ Wskaźniki LED: zasilanie, użytkownika, przekaźnik

✔ Złącza programowania: GND, RX, TX, 5 V

✔ Wymiary: 80 × 45 mm

✔ Masa: 34 g

– :

Zastosowanie

✔ Projekty DIY i prototypowe z wykorzystaniem ESP32

✔ Nauka programowania i testy rozwiązań IoT

✔ Sterowanie obciążeniami w warunkach laboratoryjnych

✔ Eksperymenty i demonstratory edukacyjne

✔ Warsztat elektronika / makerspace

– :

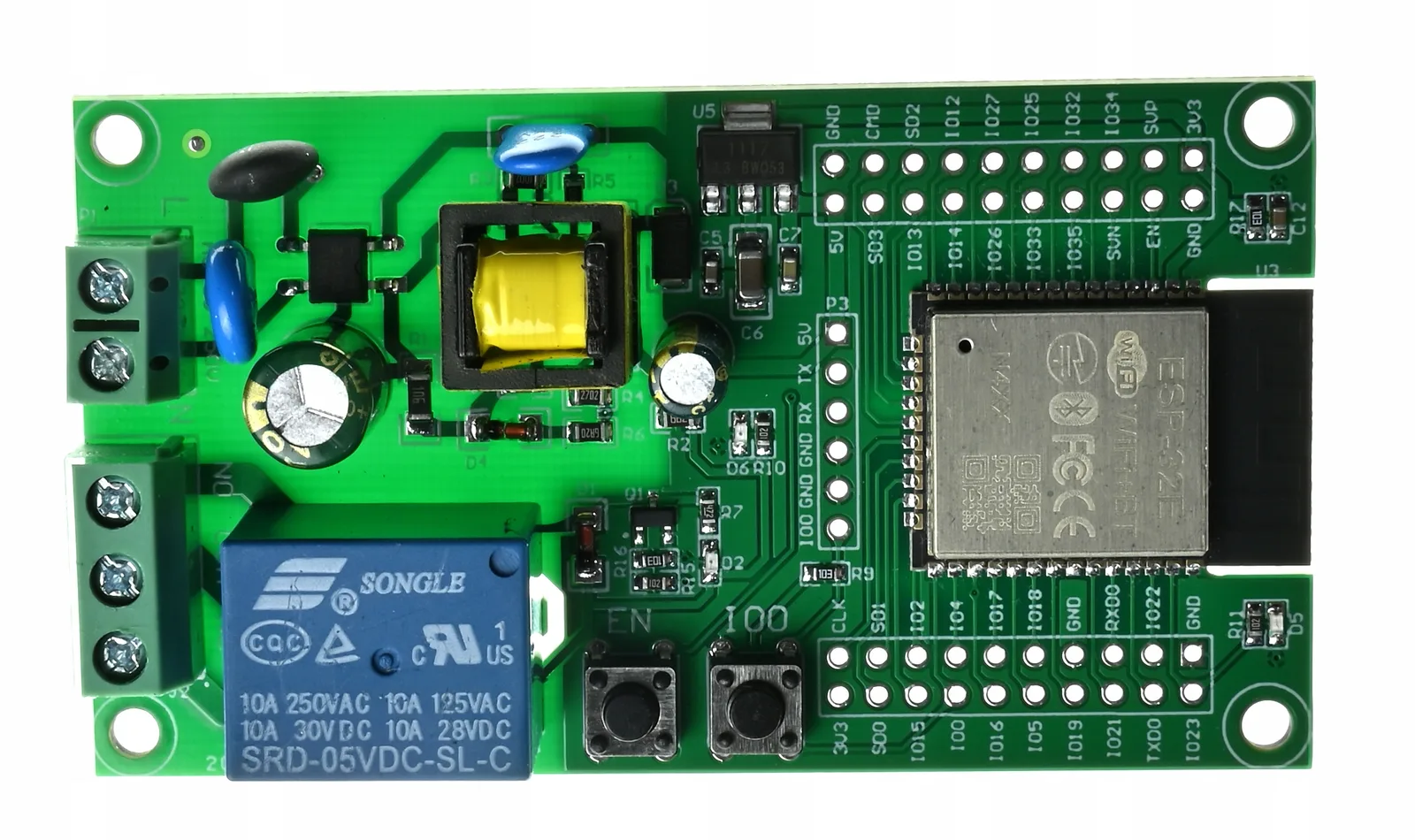

Podłączenie

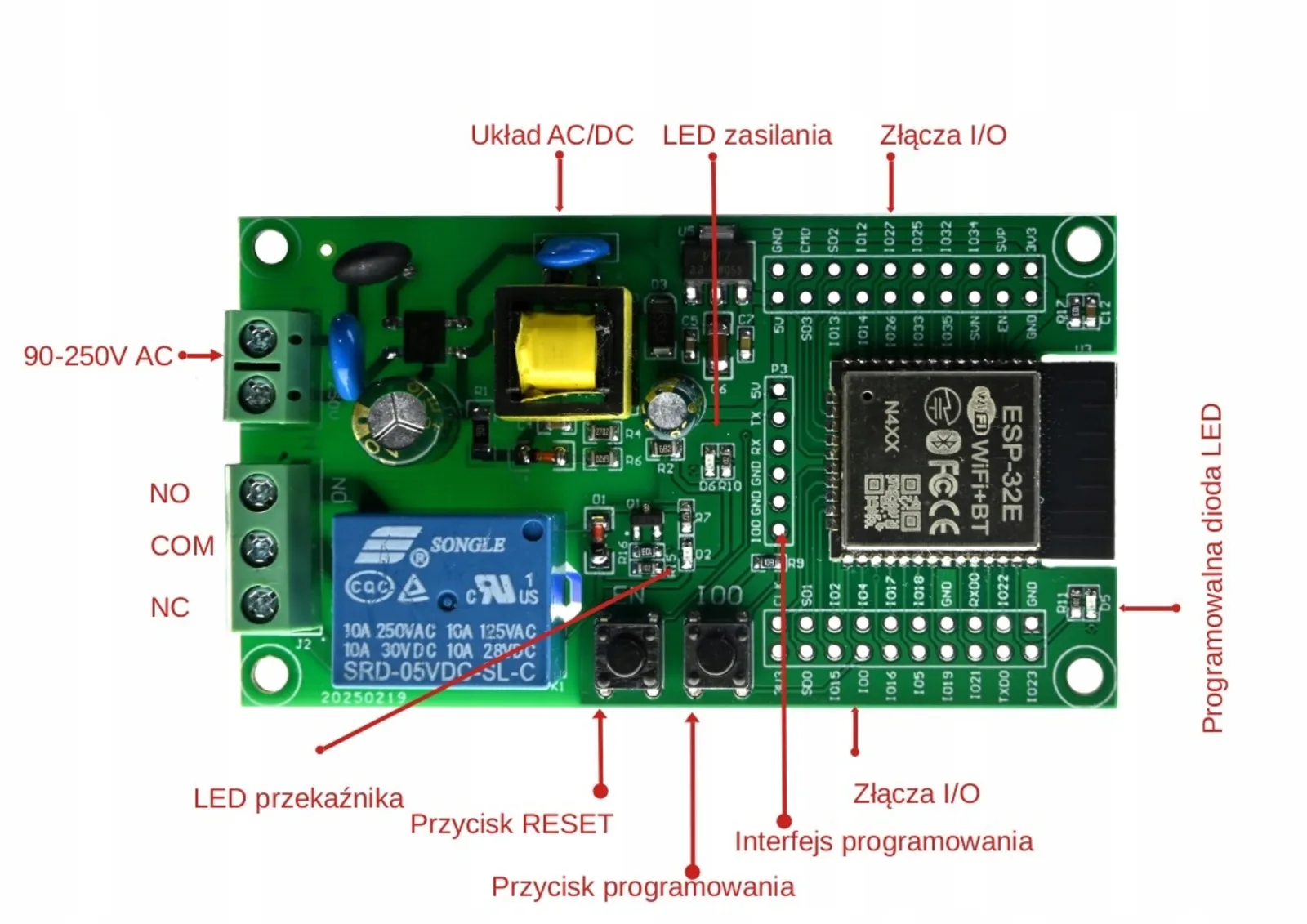

✔ Zasilanie: AC 90 – 250 V → zaciski L / N na PCB

✔ GPIO16 – Relay

✔ GPIO23 – LED

✔ Programowanie (TTL): VCC → 5 V, GND → GND, TX ↔ RX, RX ↔ TX

✔ Tryb programowania: przycisk IO0 aby zainicjować wgrywanie firmware

✔ Przekaźnik:

• COM – wspólny

• NC – zwarty z COM w stanie spoczynku

• NO – zwarty z COM po załączeniu przekaźnika

UWAGA! płytka do programowania wymaga konwertera USB↔UART

– :

Moduł łączy w sobie zasilacz sieciowy, potężny ESP32 oraz przekaźnik, tworząc uniwersalną platformę do szybkiego prototypowania i niezawodnego sterowania urządzeniami wysokiego napięcia.

– :

Brak wbudowanego konwertera USB‑UART

✔ Płytka nie posiada układu CH340/CP210x – do komunikacji z komputerem potrzebny jest zewnętrzny konwerter USB‑TTL 3,3 V (dostępny również w naszej ofercie).

✔ Podłącz konwerter: VCC → 5 V, GND → GND, TX ↔ RX, RX ↔ TX; przed wgrywaniem firmware zewrzyj przytrzymaj IO0.

✔ Zalecane narzędzia: Arduino IDE / esptool.py z ustawioną prędkością ≤ 115 200 bps.

– :
