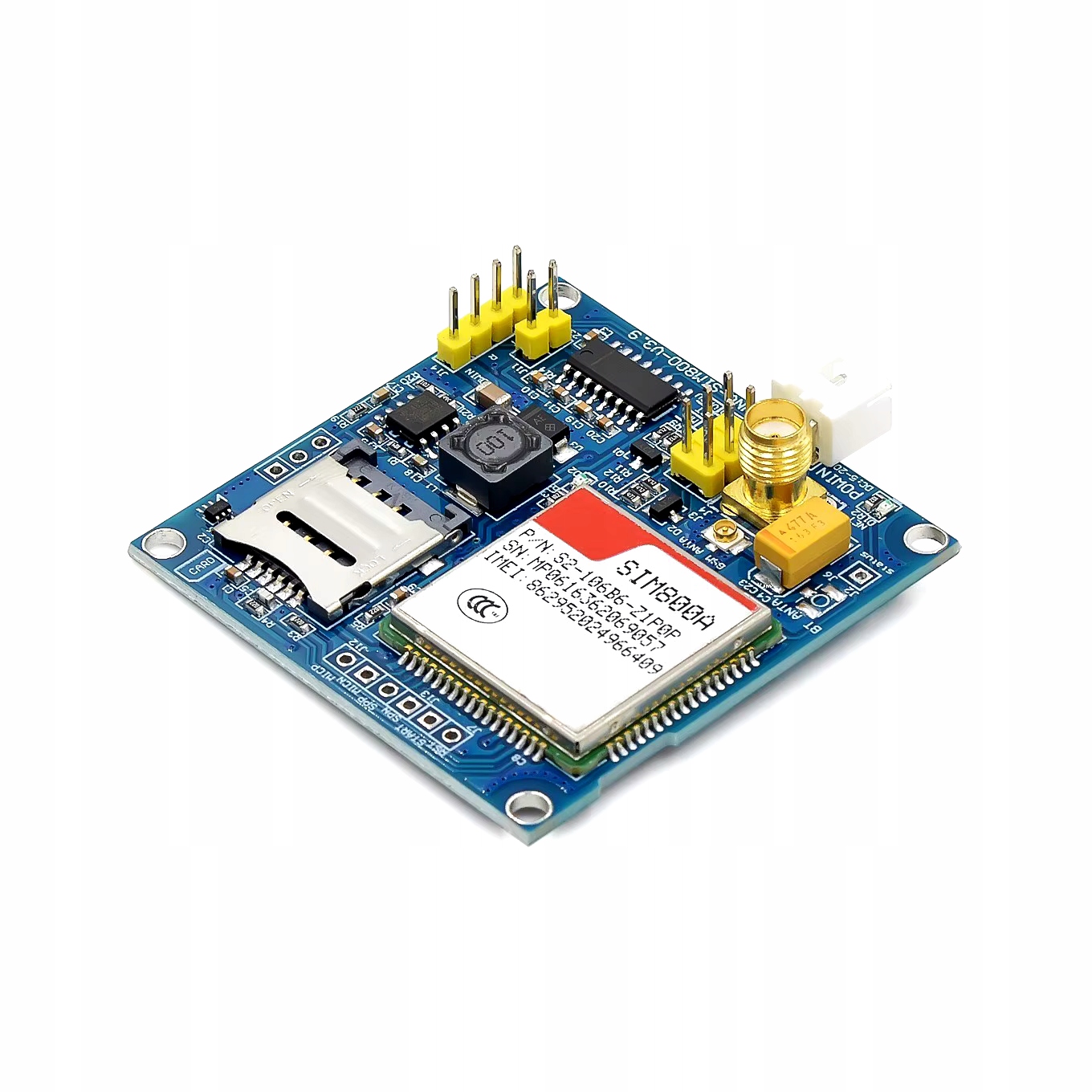

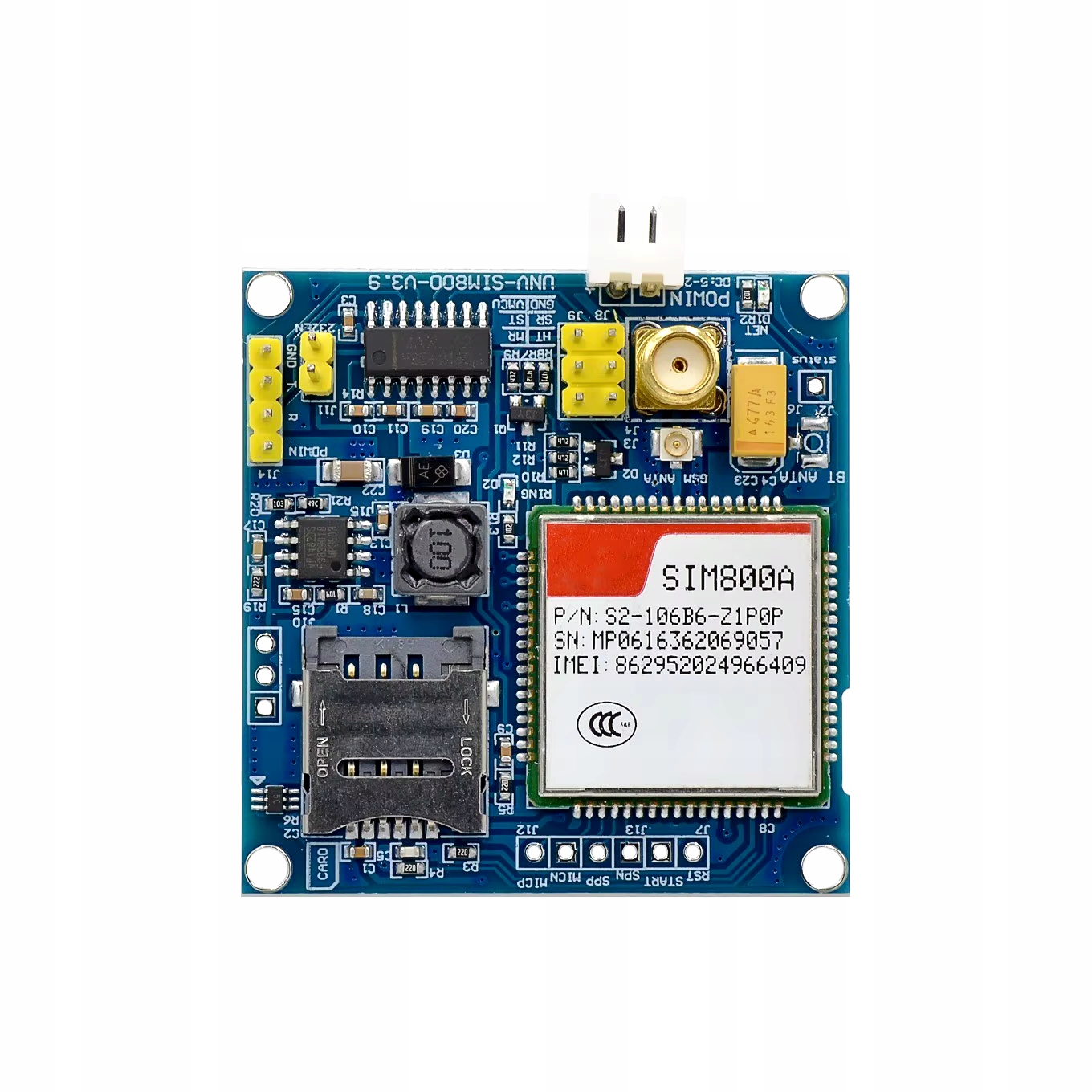

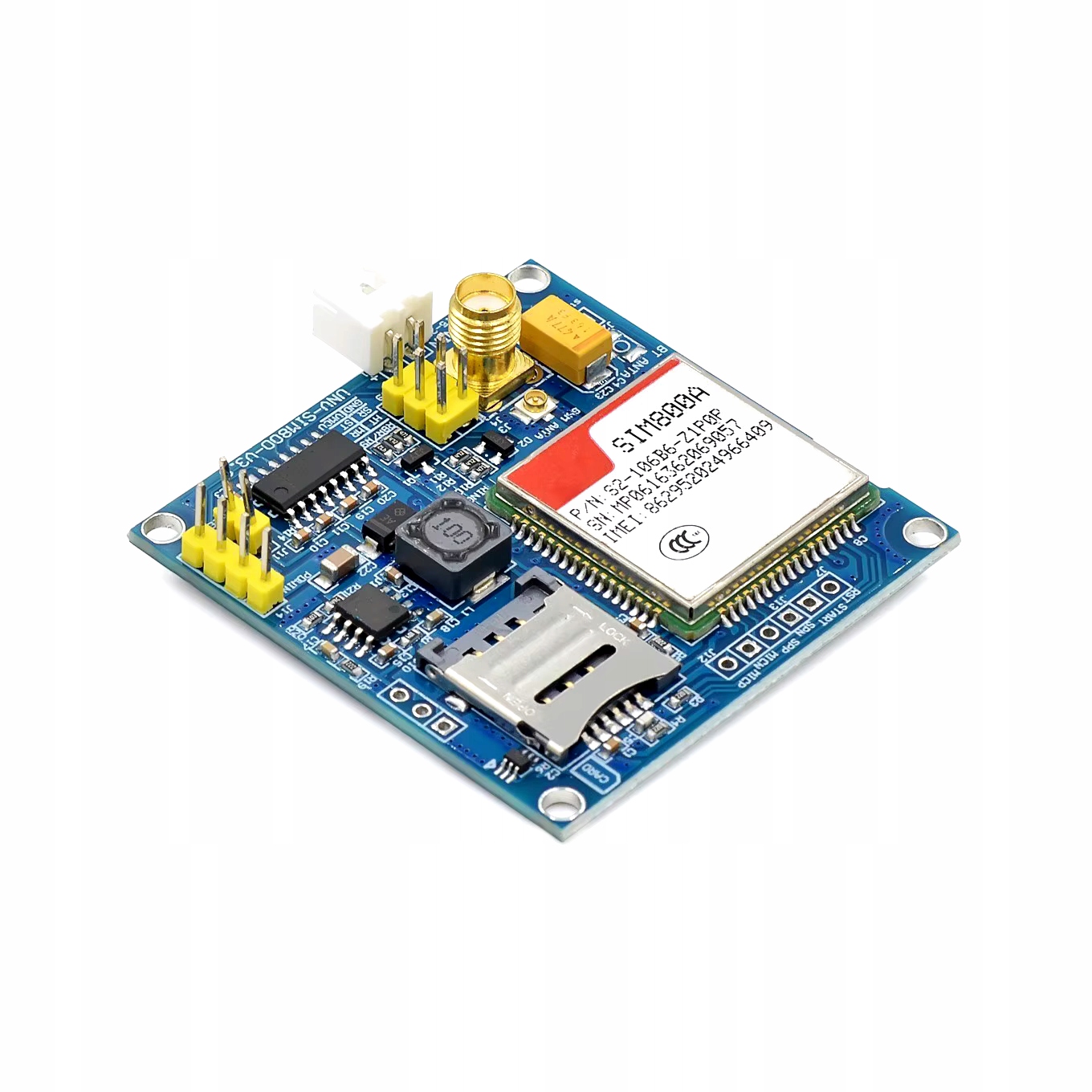

MODUŁ SIM800A GSM GPRS SIM MicroSIM TTL ARDUINO

Opis produktu

Moduł GSM/GPRS SIM800A umożliwia komunikację komórkową przez połączenia głosowe, SMS i transmisję danych GPRS. Komunikuje się przez UART z poziomami logicznymi 3,3 V lub 5 V, a jego wejście zasilania obsługuje 5–18 V.

Cechy produktu

• GSM 900/1800 MHz
• transmisja GPRS, klasa 10
• interfejs UART
• poziomy logiczne 3,3 V i 5 V
• wejście zasilania 5–18 V
• złącze SIM
• złącza antenowe SMA i IPX
• obsługa połączeń głosowych i SMS

Cechy szczegółowe

• GSM 900/1800 MHz: umożliwia łączność w obsługiwanych pasmach sieci komórkowej.
• GPRS klasy 10: pozwala na transmisję danych z deklarowaną prędkością do 85,6 kb/s.
• UART z poziomami 3,3 V i 5 V: umożliwia komunikację z układami o tych poziomach logicznych.
• Wejście zasilania 5–18 V: pozwala zasilać moduł napięciem z podanego zakresu; wymagane jest stabilne źródło o odpowiedniej wydajności prądowej.
• Złącze SIM: umożliwia korzystanie z karty SIM; format karty należy zweryfikować przed użyciem.
• Złącza antenowe SMA i IPX: pozwalają podłączyć antenę zgodną ze złączem modułu.
• Obsługa połączeń, SMS i funkcji transmisji danych: umożliwia wykorzystanie modułu w systemach komunikacyjnych.

Zastosowanie

• Zdalne sterowanie urządzeniami.
• Powiadomienia SMS z systemów monitoringu.
• Telemetria i przesyłanie danych w projektach IoT.
• Automatyka domowa.
• Projekty edukacyjne i prototypy wykorzystujące komunikację GSM/GPRS.

Specyfikacja techniczna

• model modemu: SIM800A
• pasma GSM: 900 MHz / 1800 MHz
• zasilanie: 5–18 V
• zalecany prąd zasilania: minimum 1,5 A; do 2 A
• pobór prądu w trybie czuwania: około 30 mA
• pobór prądu w trybie uśpienia: około 10 mA
• maksymalny pobór prądu: do 2 A podczas transmisji danych
• interfejs komunikacyjny: UART (opis źródłowy wskazuje również RS232/TTL)
• poziomy logiczne UART: 3,3 V / 5 V
• GPRS: klasa 10, do 85,6 kb/s
• dodatkowe funkcje: połączenia głosowe, SMS, MMS, DTMF, HTTP, FTP, PPP dial-up
• złącza antenowe: SMA i IPX
• złącze karty: SIM; format karty do potwierdzenia
• temperatura pracy: od -40°C do +85°C

Zasilanie

Moduł wymaga zasilania napięciem 5–18 V. Źródło powinno być stabilne i zapewniać prąd co najmniej 1,5 A; podczas transmisji pobór może sięgać 2 A. Należy uwzględnić możliwość chwilowych wzrostów obciążenia i zastosować źródło o odpowiedniej wydajności.

Instrukcja

1. Sprawdź oznaczenia złączy na konkretnej płytce oraz format karty SIM — dostępny opis nie podaje pełnego pinoutu ani formatu karty.
2. Przy wyłączonym zasilaniu podłącz antenę do zgodnego złącza SMA lub IPX. Nie uruchamiaj modułu bez podłączonej anteny.
3. Włóż aktywną kartę SIM obsługującą wymagane usługi i pasma. Dostępność komunikacji zależy od karty, operatora i zasięgu obsługiwanej sieci.
4. Podłącz stabilne źródło 5–18 V zdolne dostarczyć co najmniej 1,5 A, z uwzględnieniem poboru do 2 A.
5. Połącz moduł z mikrokontrolerem lub komputerem przez właściwy interfejs UART/USB-TTL. Ustal wyprowadzenia i parametry transmisji z oznaczeń płytki lub dokumentacji konkretnego wariantu; nie są podane w materiale źródłowym.
6. Do komunikacji z modemem można używać komend AT. Przed podłączeniem sprawdź zgodność poziomów logicznych oraz sposób połączenia interfejsu.

Nie dołączono przykładowego kodu Arduino, ponieważ materiał nie podaje pinoutu ani parametrów transmisji wymaganych do przygotowania pewnego przykładu.

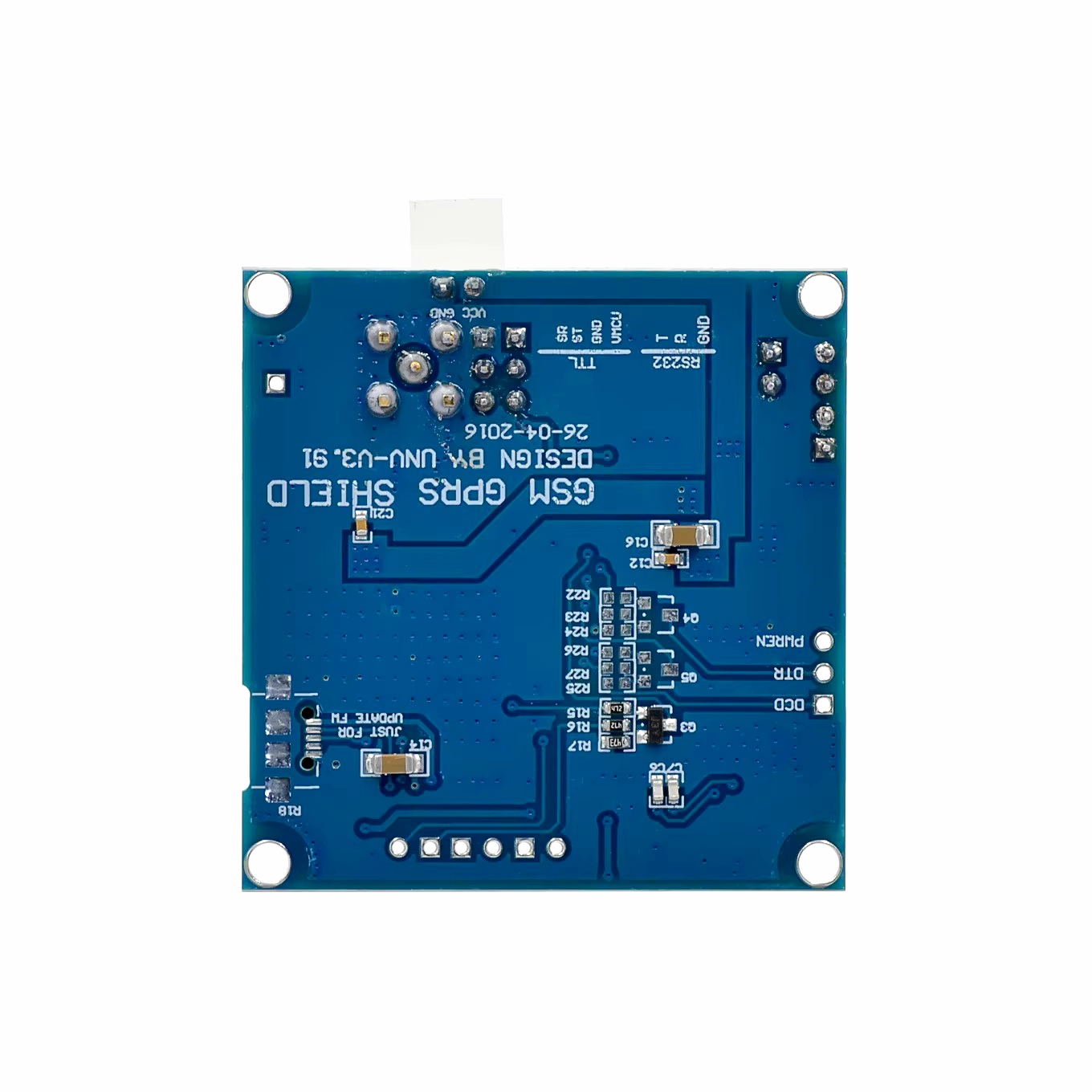

Podłączenie

Moduł komunikuje się przez UART; źródło podaje zgodność poziomów logicznych 3,3 V i 5 V. Do testowania z komputerem można użyć przejściówki USB-TTL. Materiał nie określa nazw i rozmieszczenia pinów zasilania, TX, RX ani masy — przed podłączeniem należy sprawdzić oznaczenia na płytce. Antenę podłącza się do zgodnego złącza SMA lub IPX.

Kompatybilność

• Arduino
• STM32
• ESP32
• ESP8266
• Raspberry Pi
• Komputer z odpowiednią przejściówką USB-TTL

Informacje bezpieczeństwa

• Przed podłączeniem sprawdź wymagane napięcie zasilania i oznaczenia złączy.
• Używaj stabilnego źródła 5–18 V o wydajności prądowej co najmniej 1,5 A, uwzględniając pobór do 2 A.
• Odłącz zasilanie przed wkładaniem lub wyjmowaniem karty SIM, podłączaniem anteny i zmianą połączeń.
• Używaj modułu w zakresie temperatury pracy podanym w specyfikacji: od -40°C do +85°C.
• Chroń płytkę przed wilgocią, przewodzącymi zanieczyszczeniami i przypadkowym zwarciem.
• Montaż i testowanie powinny odbywać się w sposób ograniczający ryzyko uszkodzenia przez wyładowania elektrostatyczne.

Ostrzeżenia

• Nie podawaj napięcia niższego niż 5 V ani wyższego niż 18 V.
• Nie używaj źródła o zbyt małej wydajności prądowej; podczas transmisji moduł może pobierać do 2 A.
• Nie podłączaj sygnałów UART bez sprawdzenia pinoutu i zgodności poziomów logicznych.
• Nie podłączaj ani nie odłączaj anteny przy zasilonym module.
• Nie uruchamiaj modułu bez właściwej anteny.
• Nie zakładaj, że karta SIM w formacie MicroSIM pasuje — format karty nie został jednoznacznie określony w danych produktu.

Przeznaczenie produktu

• Moduł do prototypowania, edukacji i projektów DIY z komunikacją GSM/GPRS.
• Do współpracy z mikrokontrolerami i komputerami wyposażonymi w odpowiedni interfejs komunikacyjny.
• Do zastosowań niskonapięciowych, takich jak telemetria, powiadomienia i zdalne sterowanie.

Zastosowania wykluczone

• Nie stosować jako jedynego elementu systemu alarmowego ani urządzenia odpowiedzialnego za bezpieczeństwo życia lub mienia.
• Nie stosować w urządzeniach medycznych ani innych zastosowaniach krytycznych dla bezpieczeństwa.
• Nie podłączać bezpośrednio do instalacji wysokiego napięcia.
• Nie zakładać działania w sieci, która nie obsługuje pasm GSM 900/1800 lub wymaganych usług.

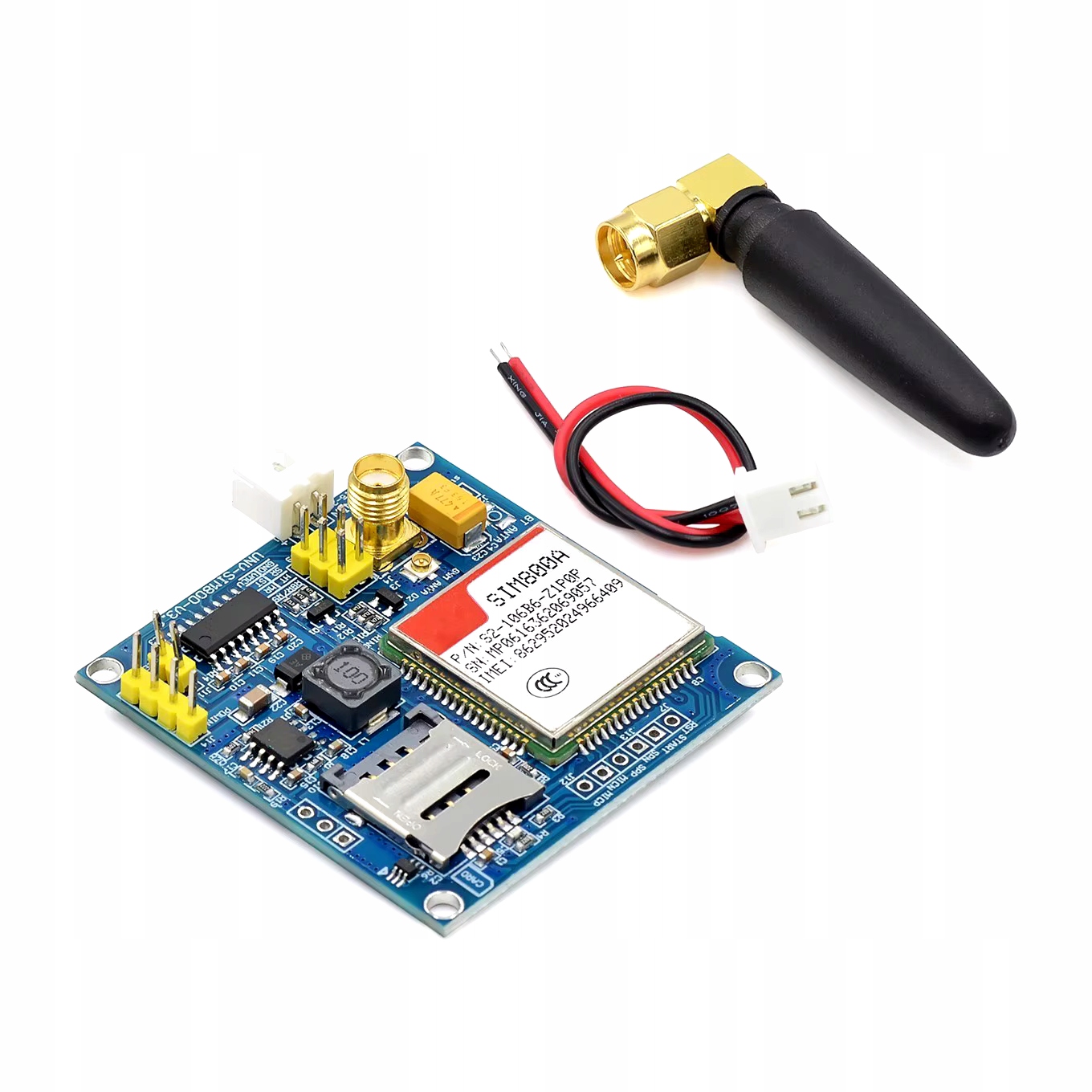

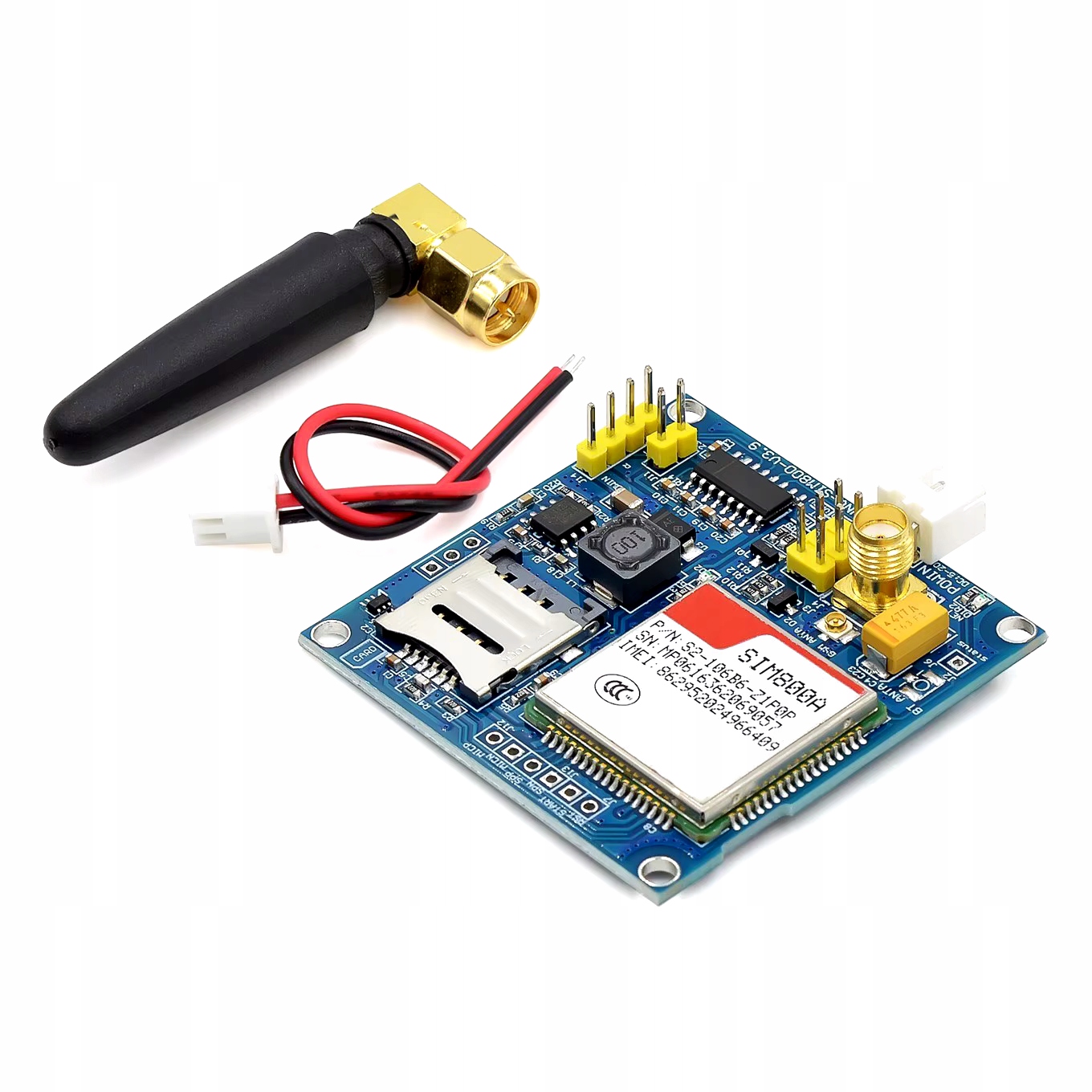

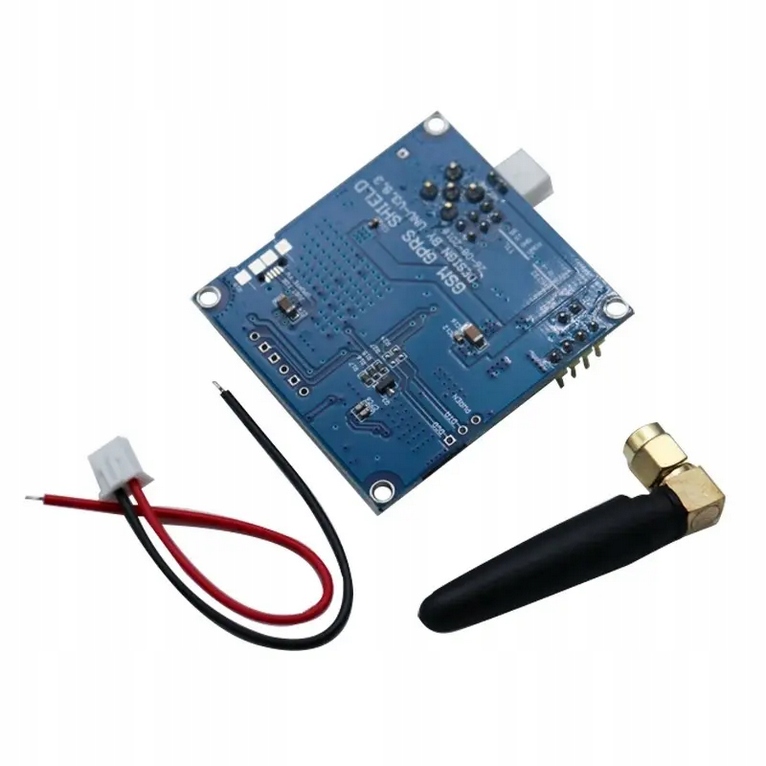

Zawartość zestawu

• Moduł GSM/GPRS SIM800A.
• Zewnętrzna antena (wymieniona w opisie oferty).

Najczęstsze pytania

Jakie funkcje komunikacyjne obsługuje moduł?
Według opisu obsługuje połączenia głosowe, wysyłanie i odbieranie SMS oraz transmisję danych GPRS. Wymieniono także MMS, DTMF, HTTP, FTP i PPP dial-up.

Jakiego zasilania wymaga?
Napięcie wejściowe wynosi 5–18 V. Źródło powinno zapewniać co najmniej 1,5 A, a pobór podczas transmisji może sięgać 2 A.

Jak podłączyć moduł do Arduino lub innego sterownika?
Przez interfejs UART z poziomami logicznymi 3,3 V lub 5 V. Dokładny pinout trzeba odczytać z oznaczeń konkretnej płytki, ponieważ nie został podany w materiale.

Czy w zestawie jest antena?
Opis oferty wymienia zewnętrzną antenę. Jej rodzaj złącza należy dopasować do złącza SMA lub IPX w module.

Jaki format karty SIM pasuje do modułu?
Format karty nie został jednoznacznie określony w dostępnych danych. Należy go sprawdzić przed zakupem lub włożeniem karty.

O produkcie

SIM800A przeznaczony jest do projektów wymagających komunikacji komórkowej bezpośrednio z poziomu mikrokontrolera lub komputera. Interfejs UART umożliwia sterowanie modemem, między innymi za pomocą komend AT, a obsługa połączeń głosowych, SMS i GPRS pozwala budować urządzenia do zdalnego powiadamiania, telemetrii i sterowania. Moduł pracuje w pasmach GSM 900/1800 MHz, dlatego jego użycie wymaga karty SIM i dostępności zgodnej sieci komórkowej.

Dlaczego warto

• Zakres zasilania 5–18 V.
• Interfejs UART z poziomami logicznymi 3,3 V i 5 V.
• Obsługa połączeń głosowych, SMS i GPRS.
• Złącza antenowe SMA i IPX.
• Obsługa transmisji danych GPRS klasy 10.
