Opis produktu

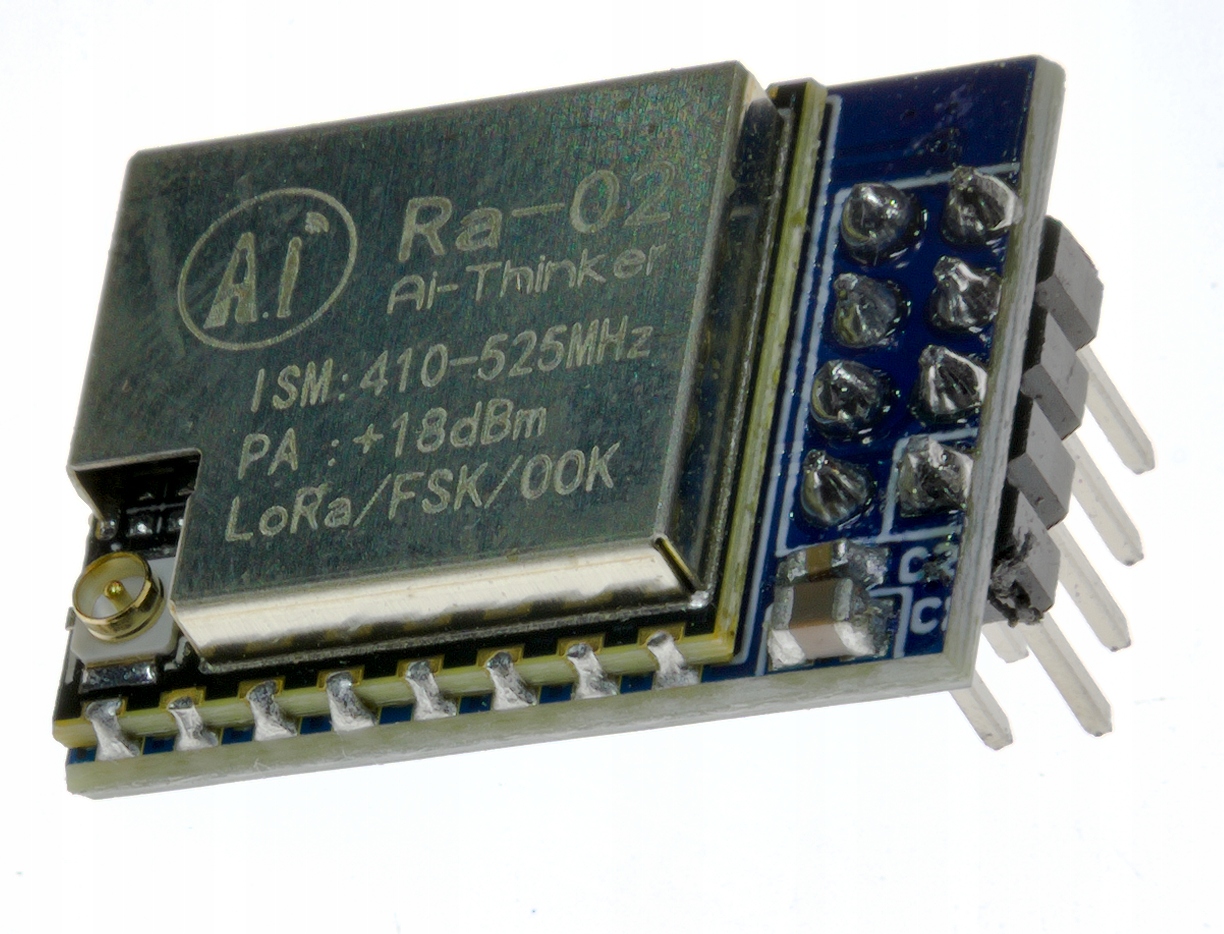

IMZ Moduł LoRa SX1278 433 MHz + antena 5 dBi 195 mm

Moduł radiowy LoRa oparty na układzie SX1278 umożliwia bezprzewodową transmisję danych na częstotliwości 433 MHz. Zestaw zawiera antenę o długości 195 mm i deklarowanym zysku 5 dBi, dzięki czemu stanowi praktyczną bazę do budowy łącza radiowego o zwiększonym zasięgu.

Moduł komunikuje się z mikrokontrolerem za pomocą interfejsu SPI. Może być stosowany w projektach opartych między innymi na ESP32, ESP8266, Arduino oraz Raspberry Pi.

Najważniejsze cechy

• układ radiowy SX1278
• komunikacja LoRa 433 MHz
• interfejs SPI
• antena 433 MHz w zestawie
• deklarowany zysk anteny: 5 dBi
• długość anteny: 195 mm
• przewód antenowy z konektorem IPEX / u.FL
• możliwość konfiguracji parametrów transmisji programowo
• przeznaczony do projektów IoT, automatyki i telemetrii

Dlaczego warto wybrać zestaw z anteną 195 mm?

Dołączona antena pozwala od razu zbudować kompletne stanowisko nadawcze lub odbiorcze. Jest wygodniejszym rozwiązaniem do docelowych projektów niż niewielka antena sprężynowa montowana bezpośrednio na płytce.

Rzeczywisty zasięg transmisji zależy od wielu czynników: ustawionej mocy nadajnika, parametrów LoRa, wysokości zamontowania anteny, przeszkód terenowych, zakłóceń radiowych oraz konstrukcji obudowy urządzenia.

Zastosowanie

• bezprzewodowa transmisja danych pomiędzy mikrokontrolerami
• czujniki i urządzenia IoT
• telemetria
• automatyka domowa i warsztatowa
• monitoring parametrów środowiskowych
• sterowanie urządzeniami na większą odległość
• projekty edukacyjne i prototypowe
• systemy alarmowe i powiadomienia
• komunikacja pomiędzy urządzeniami w miejscach bez dostępu do Wi-Fi

Specyfikacja techniczna

• układ radiowy: SX1278
• pasmo pracy zestawu: 433 MHz
• modulacja: LoRa
• interfejs komunikacyjny: SPI
• napięcie pracy modułu: 3,3 V
• antena: zewnętrzna 433 MHz
• deklarowany zysk anteny: 5 dBi

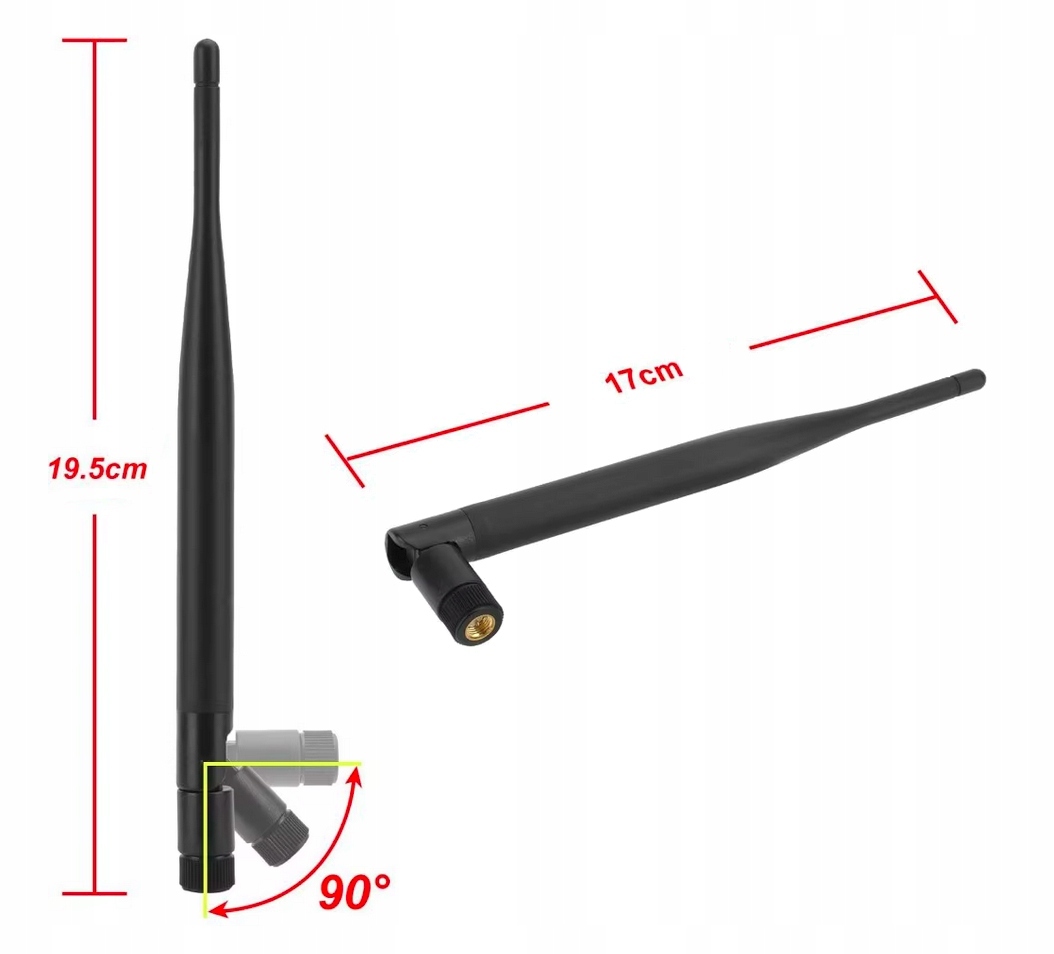

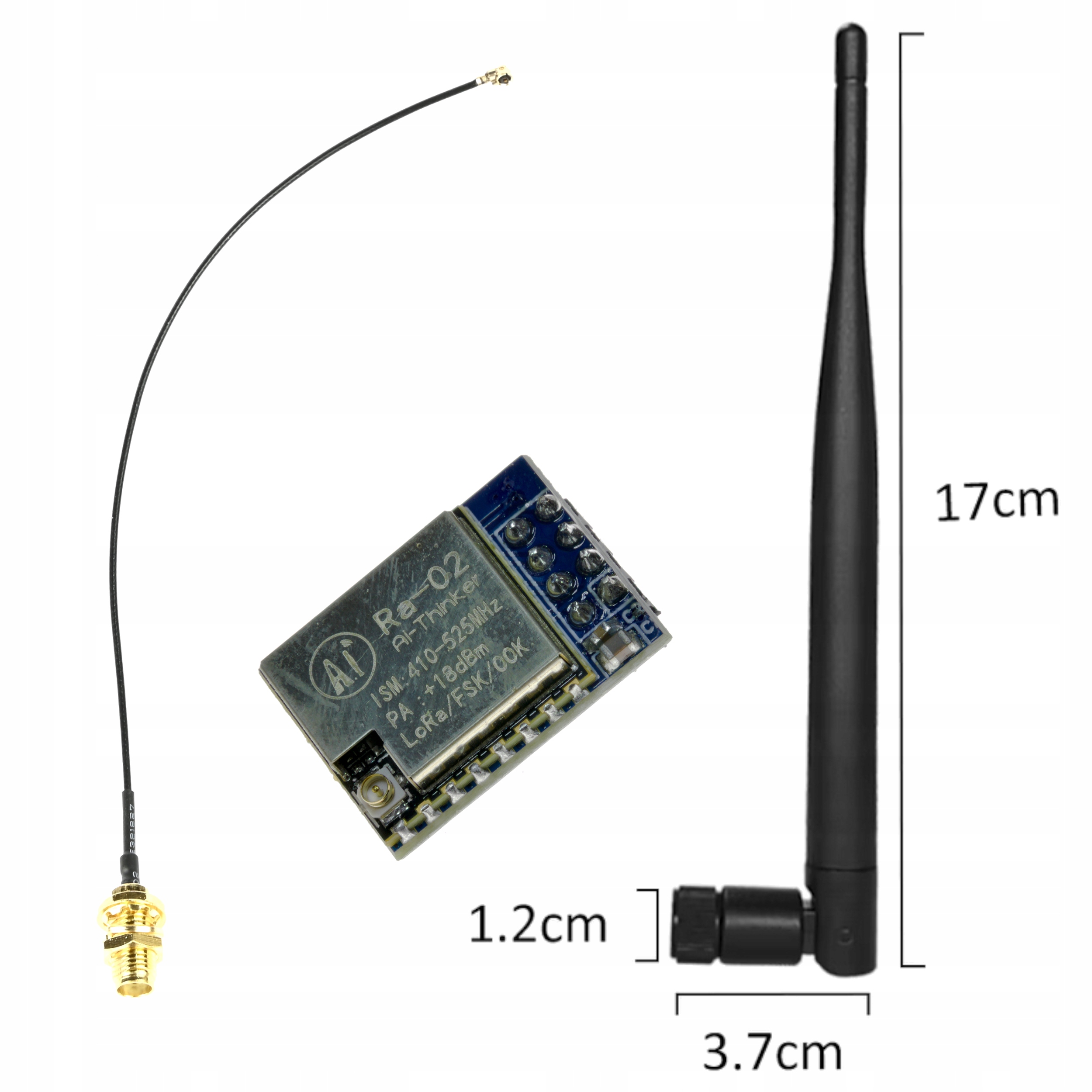

• długość anteny: 195 mm
• złącze przewodu od strony modułu: IPEX / u.FL
• złącze antenowe: RP-SMA
• konfiguracja częstotliwości i parametrów transmisji: programowa

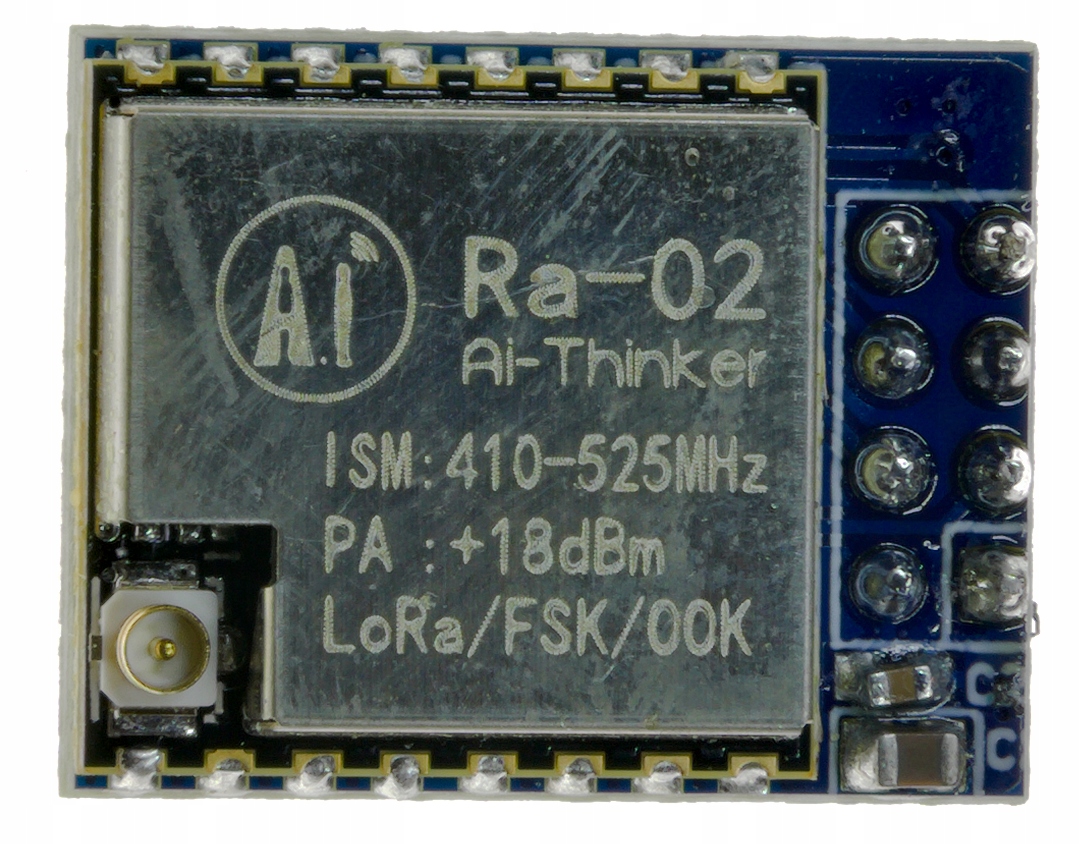

Podłączenie modułu

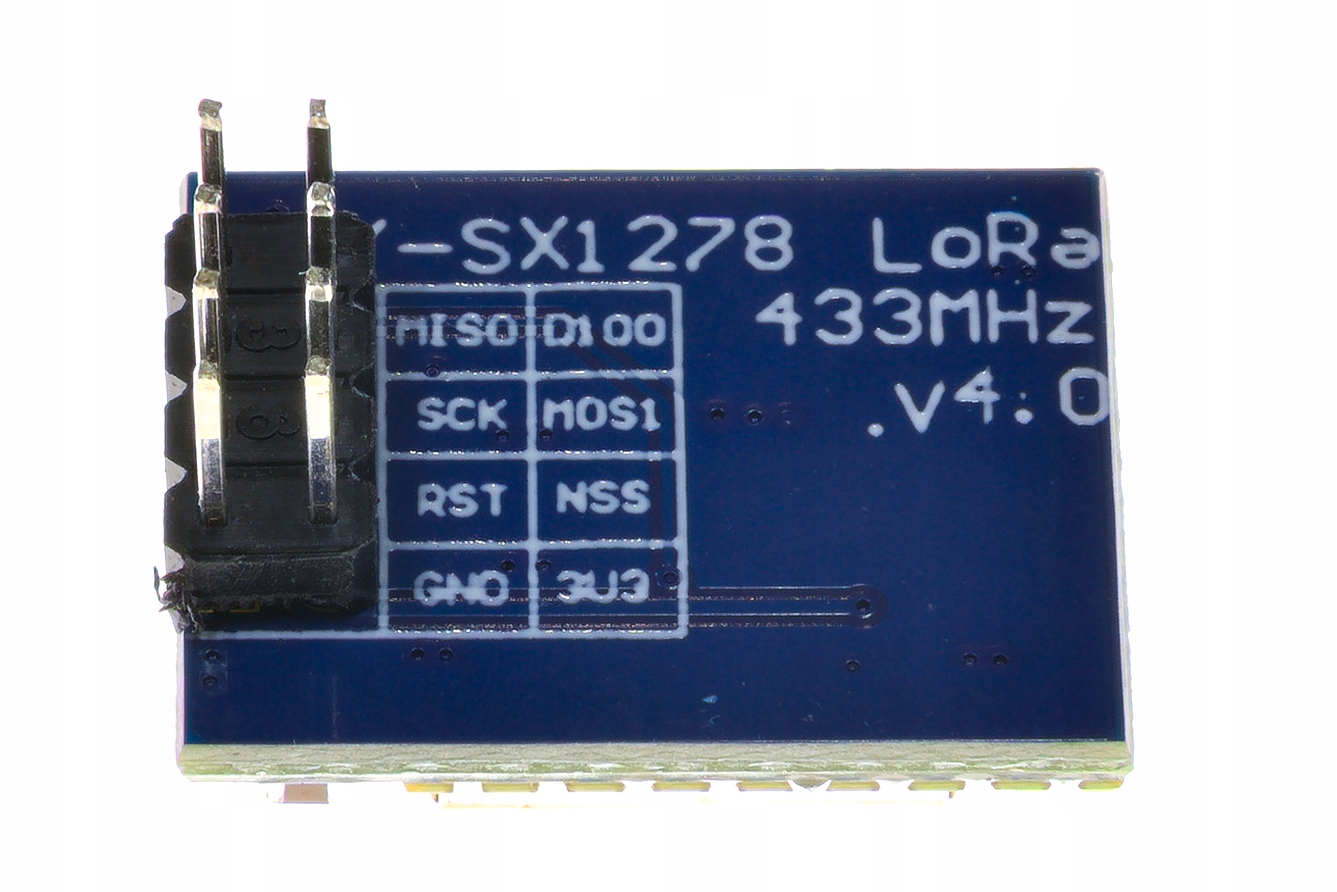

Moduł komunikuje się z mikrokontrolerem za pomocą magistrali SPI. Typowe podłączenie obejmuje:

• VCC — zasilanie 3,3 V
• GND — masa
• SCK — zegar magistrali SPI
• MISO — dane z modułu do mikrokontrolera
• MOSI — dane z mikrokontrolera do modułu
• NSS / CS — wybór układu SPI
• RESET — reset modułu
• DIO0 — sygnał przerwania wykorzystywany przez bibliotekę

Numery pinów GPIO zależą od zastosowanej płytki sterującej oraz konfiguracji programu.

Ważne informacje dotyczące konfiguracji

Aby dwa moduły mogły się ze sobą komunikować, muszą pracować z takimi samymi ustawieniami transmisji. Dotyczy to między innymi:

• częstotliwości pracy
• szerokości pasma
• współczynnika rozpraszania — Spreading Factor
• współczynnika korekcji błędów — Coding Rate
• słowa synchronizacyjnego — Sync Word

Moduł wymaga sterowania przez mikrokontroler. Nie jest samodzielnym radiem ani gotowym urządzeniem do przesyłania danych bez zaprogramowania.

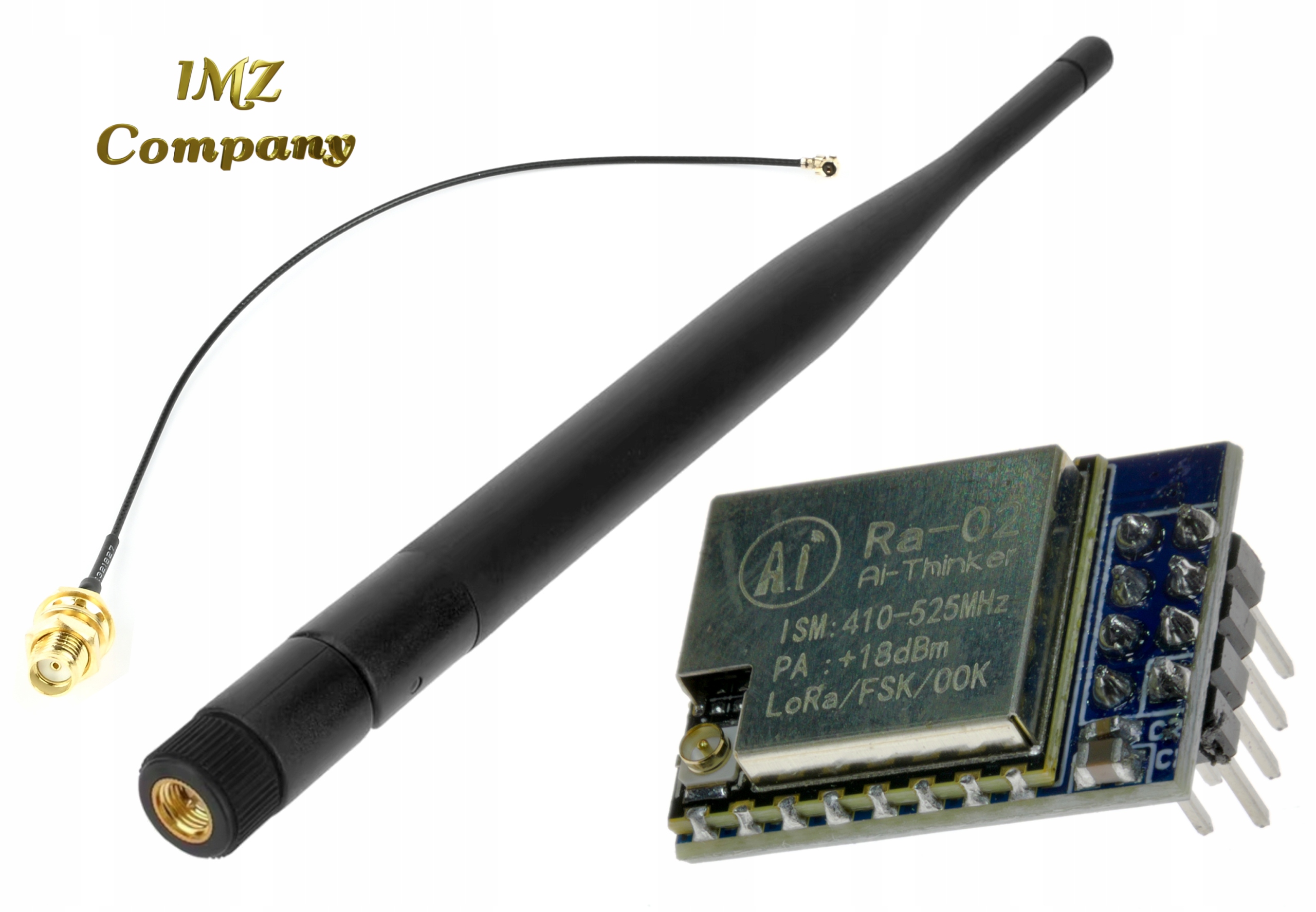

Zawartość zestawu

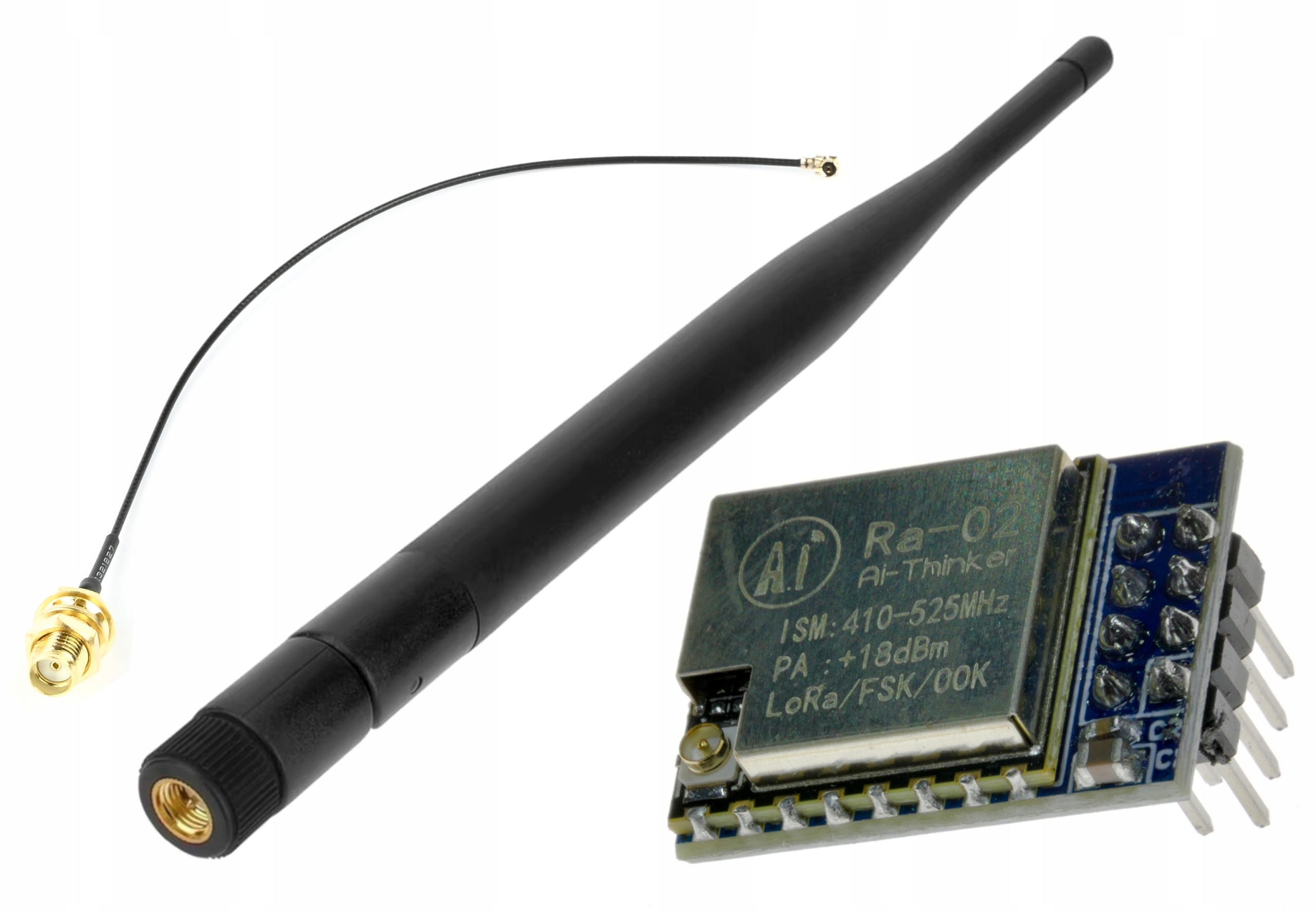

• 1 × moduł LoRa SX1278 433 MHz
• 1 × antena 433 MHz 5 dBi o długości 195 mm
• 1 × przewód antenowy IPEX / u.FL → RP-SMA

Uwagi i bezpieczeństwo

• Moduł jest przeznaczony do pracy z napięciem 3,3 V.
• Nie podłączaj napięcia 5 V bezpośrednio do pinów modułu.
• Przed rozpoczęciem nadawania podłącz prawidłową antenę przeznaczoną do pasma 433 MHz.
• Nie uruchamiaj nadajnika bez anteny — może to pogorszyć warunki pracy układu radiowego.
• Zachowaj ostrożność podczas podłączania delikatnego konektora IPEX / u.FL.
• Dobierz moc nadajnika, czas nadawania i parametry transmisji zgodnie z przepisami obowiązującymi dla danego zastosowania.
• Jest to komponent elektroniczny przeznaczony do montażu w projektach DIY i urządzeniach prototypowych.
