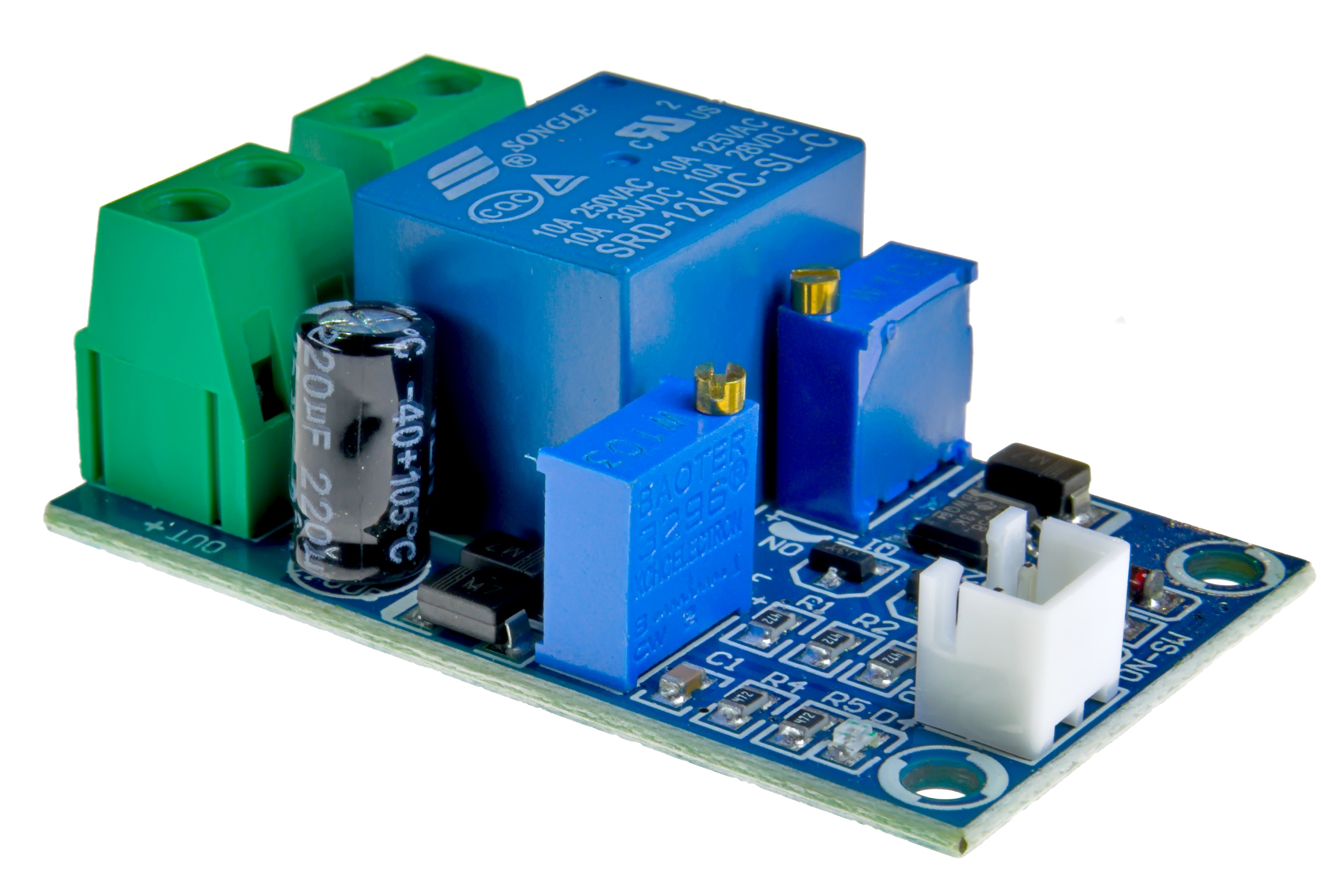

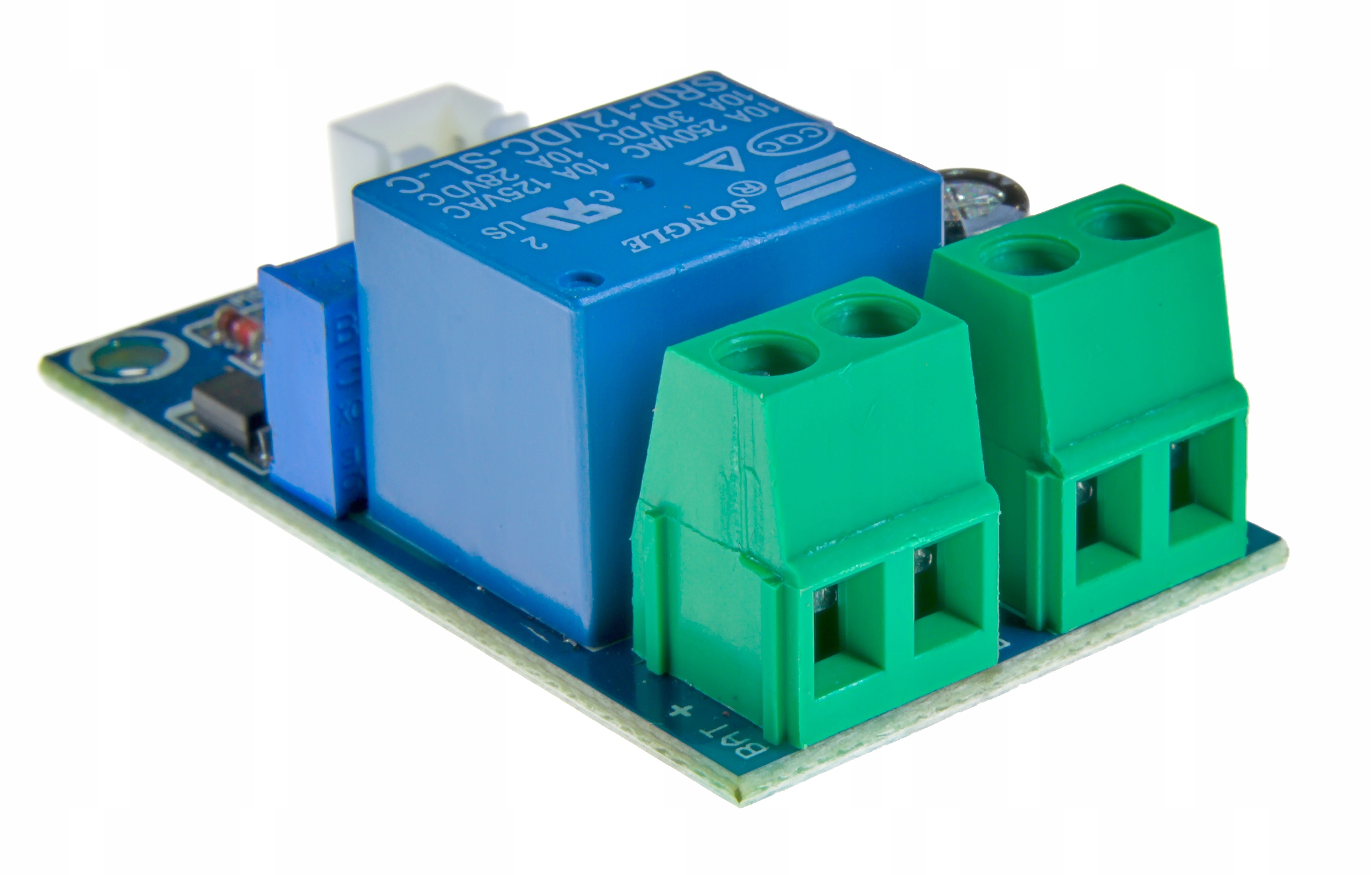

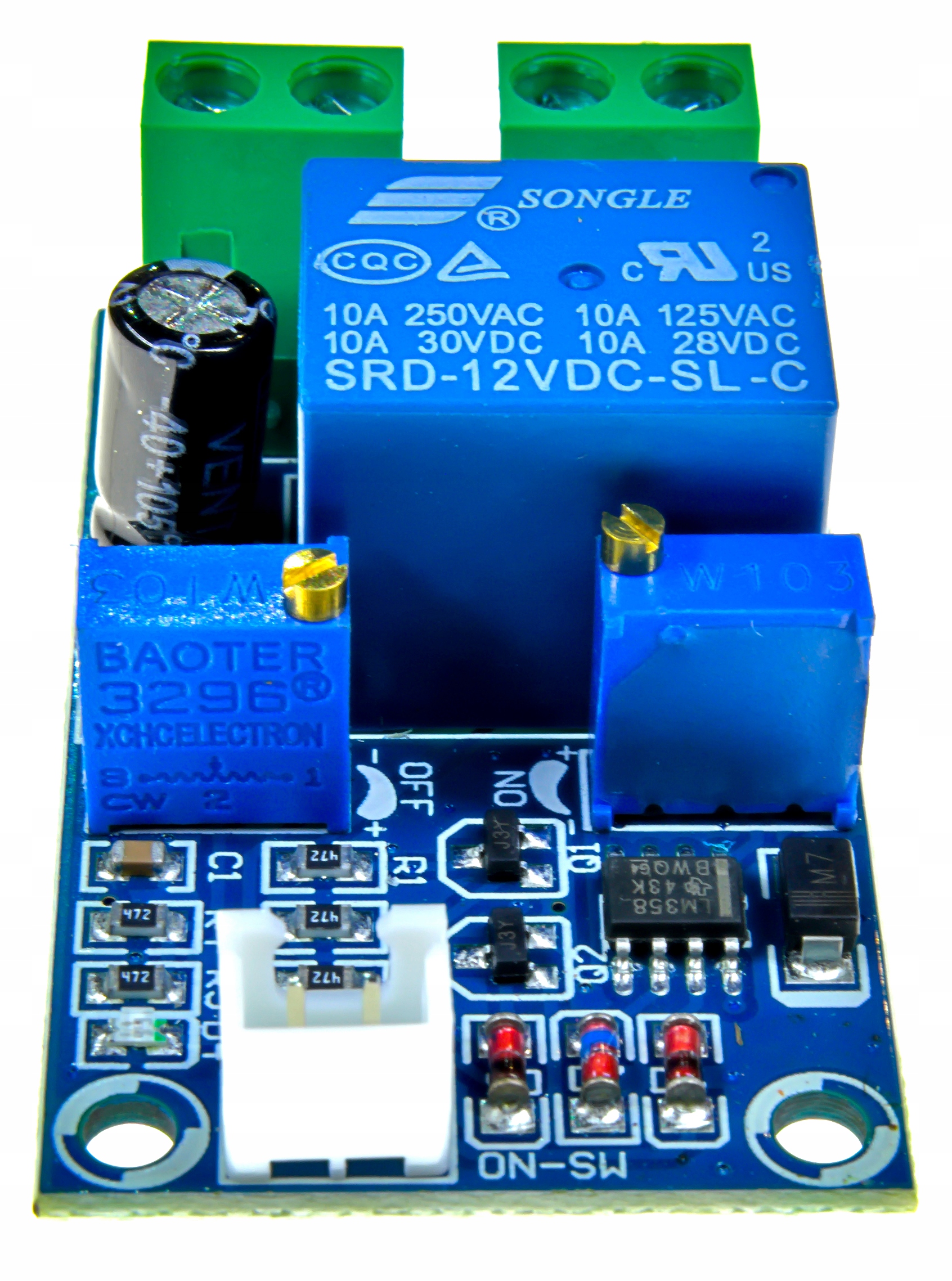

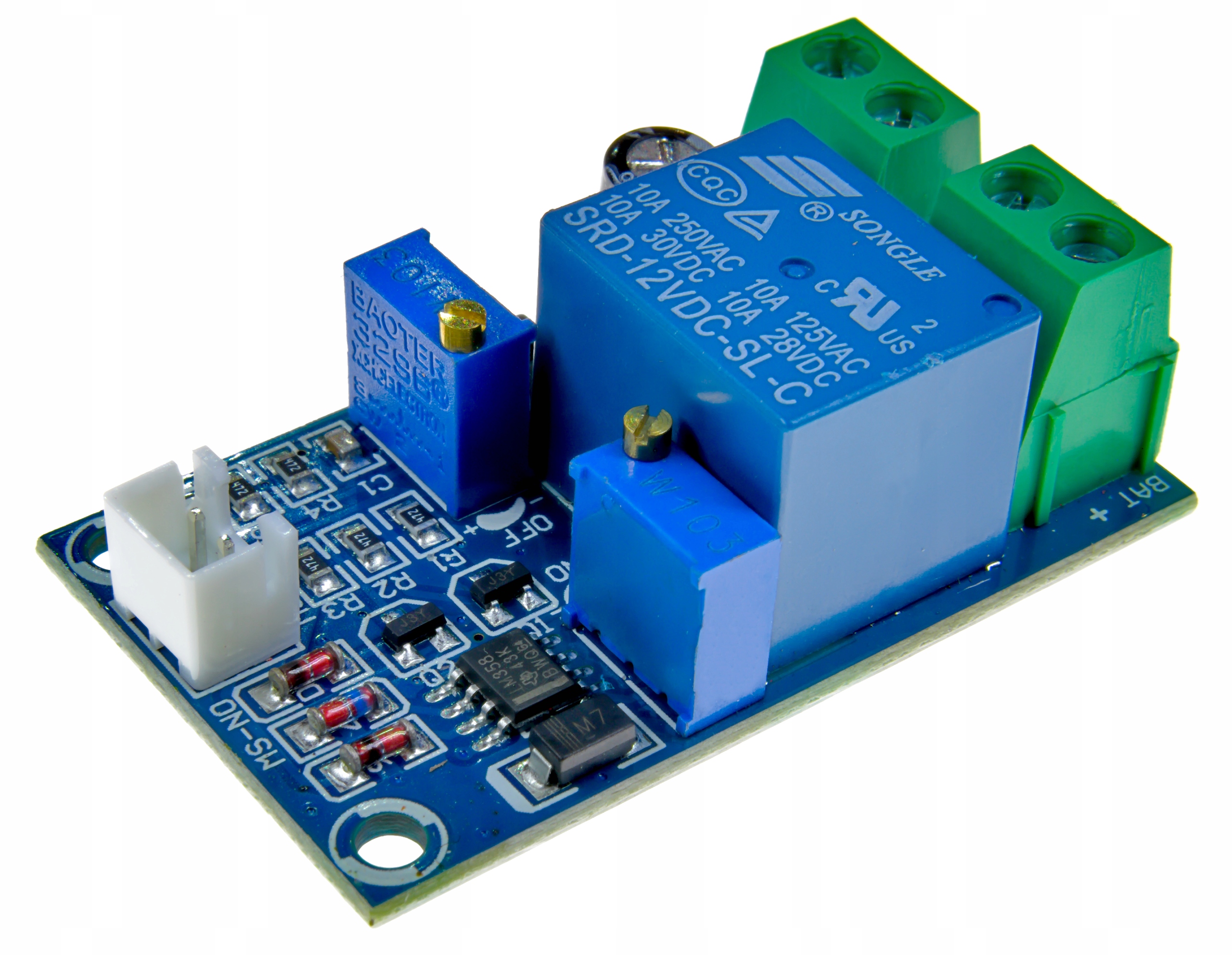

Moduł monitoruje napięcie akumulatora 12 V i odłącza obciążenie po spadku poniżej ustawionego progu. Po wzroście napięcia powyżej progu ponownego załączenia przywraca zasilanie obciążenia.
Cechy produktu
- zasilanie 12 V DC
- regulowany próg odłączenia
- regulowany próg ponownego załączenia
- automatyczne odłączanie i przywracanie zasilania obciążenia
- przekaźnik 10 A
- sygnalizacja LED
- wyjście przekaźnikowe NO/NC/COM
Cechy szczegółowe
- automatyczne odłączenie przy niskim napięciu: ogranicza dalsze rozładowywanie akumulatora przez podłączone obciążenie
- automatyczne ponowne załączenie: przywraca zasilanie obciążenia po wzroście napięcia ponad ustawiony próg
- regulowane progi: umożliwiają ustawienie napięcia odłączenia i ponownego załączenia w podanych zakresach
- przekaźnik 10 A: przełącza obciążenie; deklarowana maksymalna moc wynosi 120 W przy 12 V
- wskaźniki LED: informują o stanie pracy modułu
- wyjście NO/NC/COM: udostępnia styki przekaźnika
Zastosowanie
- ochrona akumulatora 12 V zasilającego dodatkowe urządzenia
- odłączanie obciążenia podczas postoju pojazdu
- instalacje z oświetleniem LED
- zasilanie telefonu, nawigacji lub rejestratora w instalacji pojazdu
- mobilne i bateryjne instalacje DIY, IoT lub monitoringu
- instalacje z przetwornicą, portem USB lub ładowarką
Specyfikacja techniczna
- napięcie robocze: 12 V DC
- maksymalne obciążenie przekaźnika: 10 A
- deklarowana maksymalna moc obciążenia: 120 W przy 12 V
- typ wyjścia: przekaźnikowe, NO/NC/COM
- próg odłączenia: regulowany w zakresie ok. 10,5–11,5 V
- próg ponownego załączenia: regulowany w zakresie ok. 11,5–14,4 V
- dokładność progów: ±0,1 V
- wymiary modułu: 50 × 30 × 18 mm
- rozstaw otworów montażowych: 24 mm
- średnica otworów montażowych: 3 mm
- masa modułu: ok. 20 g
- płytka PCB: dwuwarstwowa, grubość 1,6 mm
Zasilanie
Moduł jest przeznaczony do pracy z akumulatorem 12 V DC. Podłącz BAT+ do dodatniego bieguna akumulatora, a BAT- do masy akumulatora, zgodnie z oznaczeniami. Zakres regulacji progów dotyczy wyłącznie akumulatorów 12 V.
Instrukcja
- Przed montażem odłącz zasilanie instalacji i sprawdź oznaczenia na module.
- Zamontuj moduł w miejscu chronionym przed przypadkowym zwarciem i uszkodzeniem mechanicznym.
- Podłącz zasilanie akumulatora do BAT+ i BAT- zgodnie z polaryzacją.
- Podłącz obciążenie do wyjść modułu zgodnie z oznaczeniami. Źródło opisuje również wyjście przekaźnikowe NO/NC/COM, ale nie podaje przyporządkowania tych styków do zacisków OUT+ i OUT− — zweryfikuj je przed podłączeniem.
- Ustaw progi potencjometrami. Nie przekraczaj dwóch pełnych obrotów potencjometrów; dalsza regulacja może powodować nieprawidłowe działanie.
- Sprawdź działanie układu, obserwując wskaźniki LED i mierząc napięcie przy odłączeniu oraz ponownym załączeniu obciążenia.
Produkt jest komponentem elektronicznym przeznaczonym do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Nie podano procedury regulacji krok po kroku ani danych pozwalających przygotować przykładowy kod Arduino.

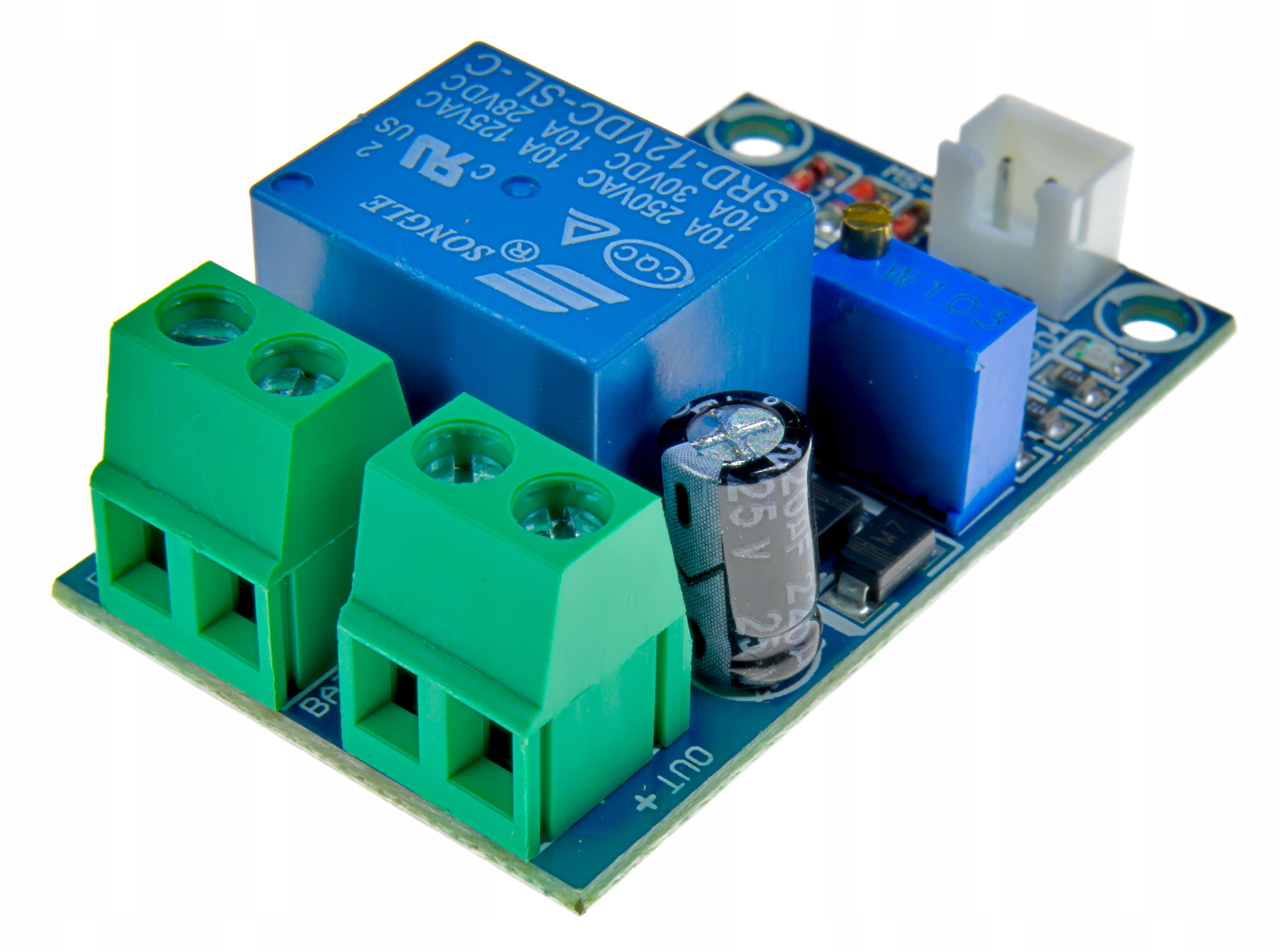

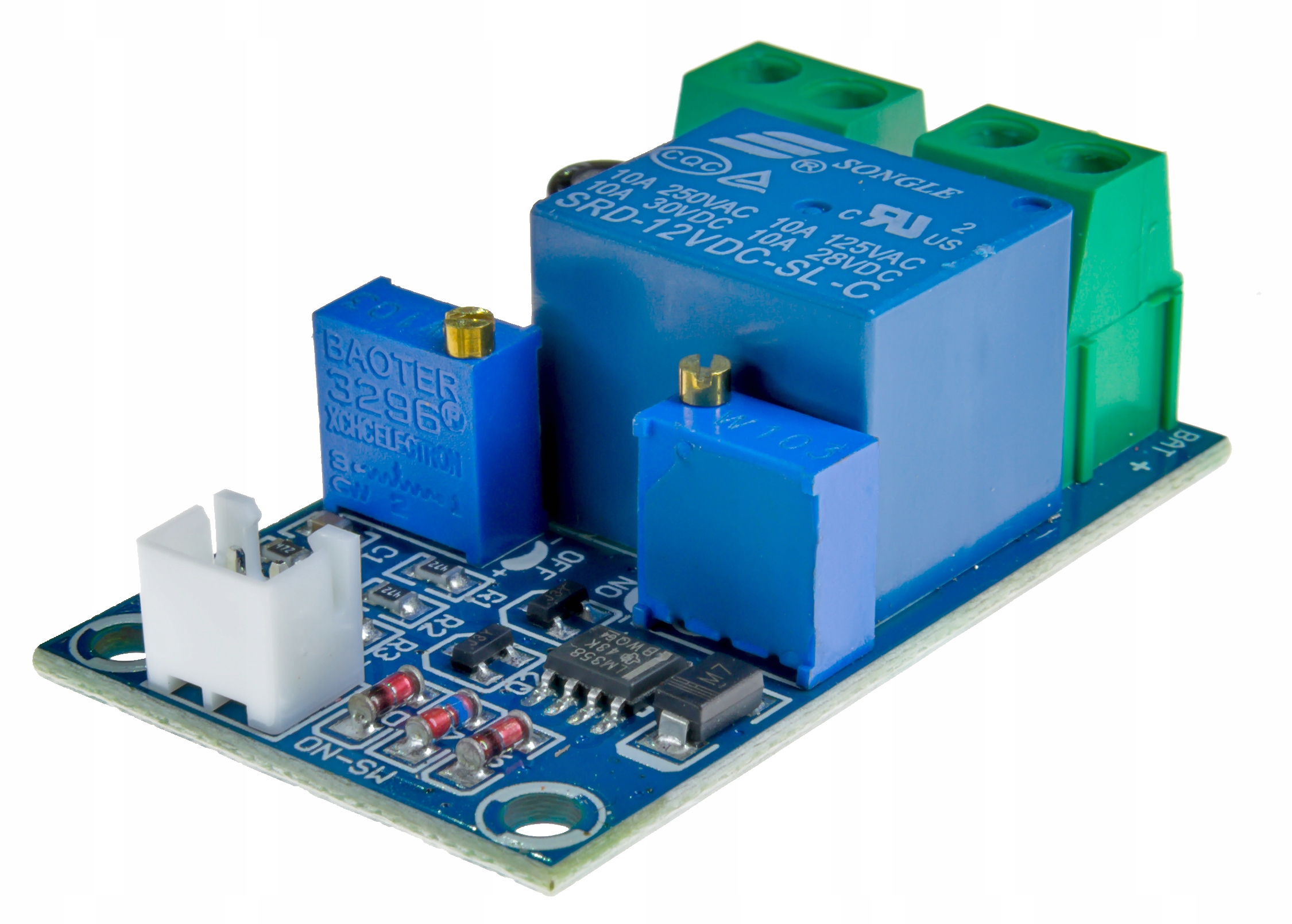

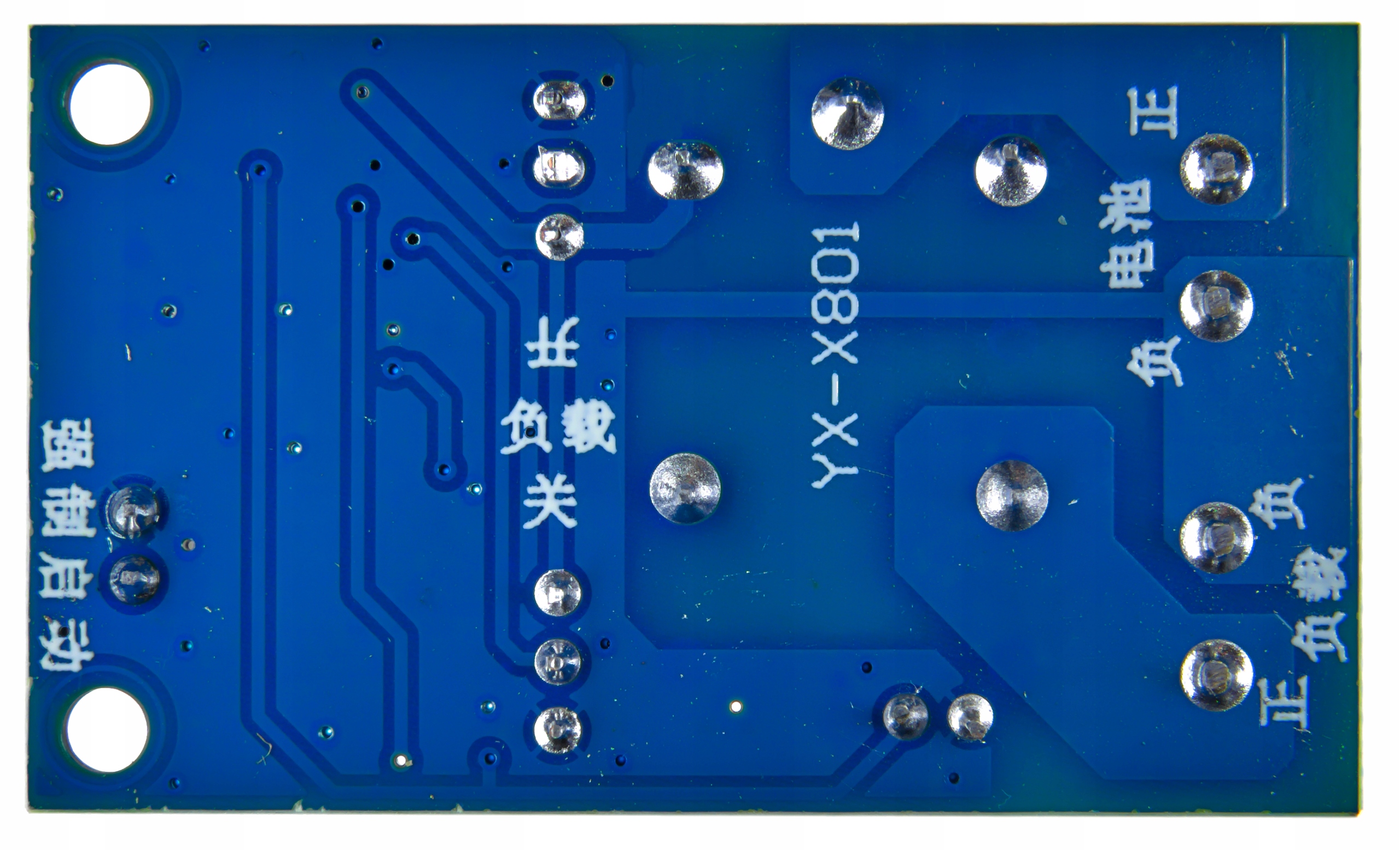

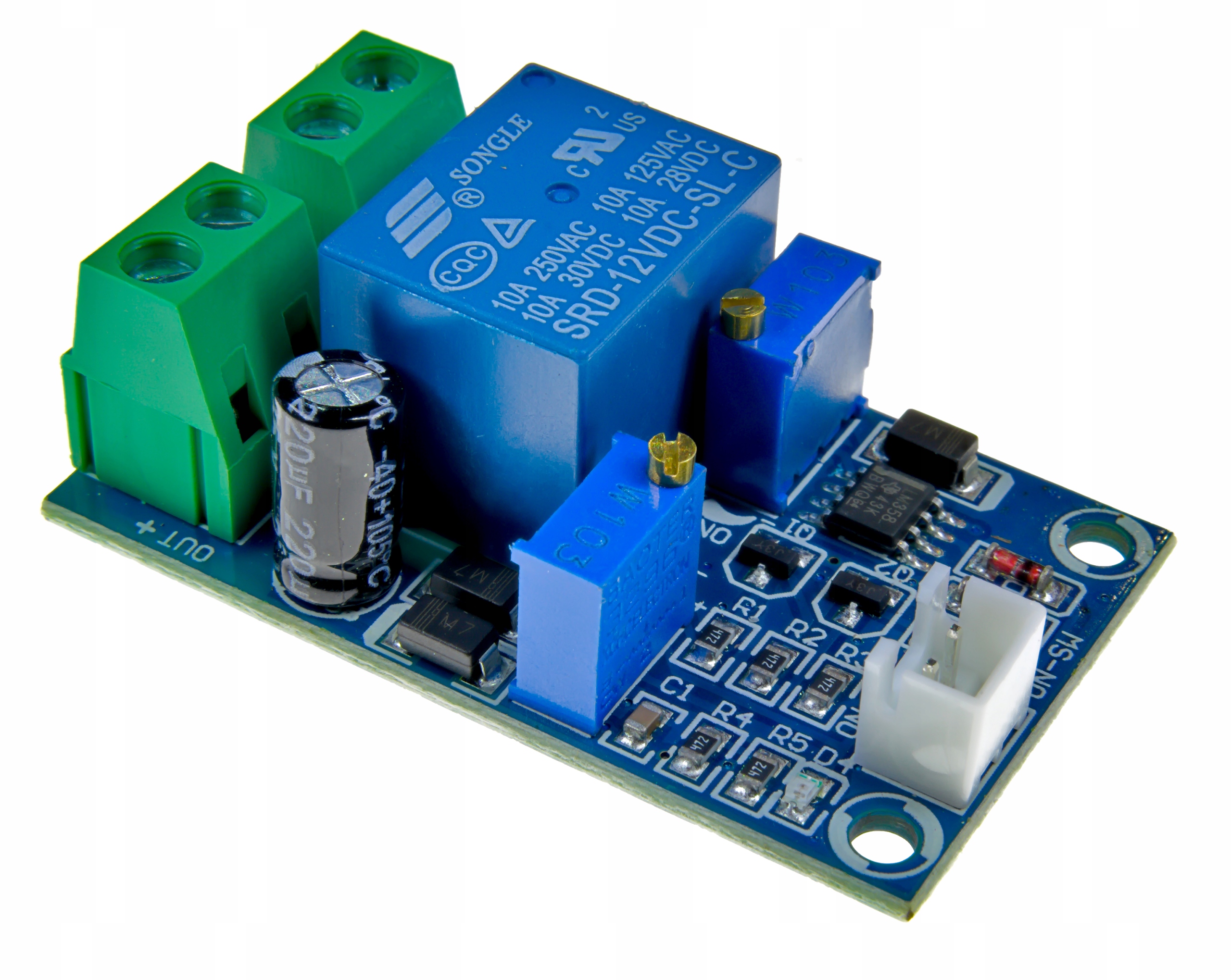

Podłączenie

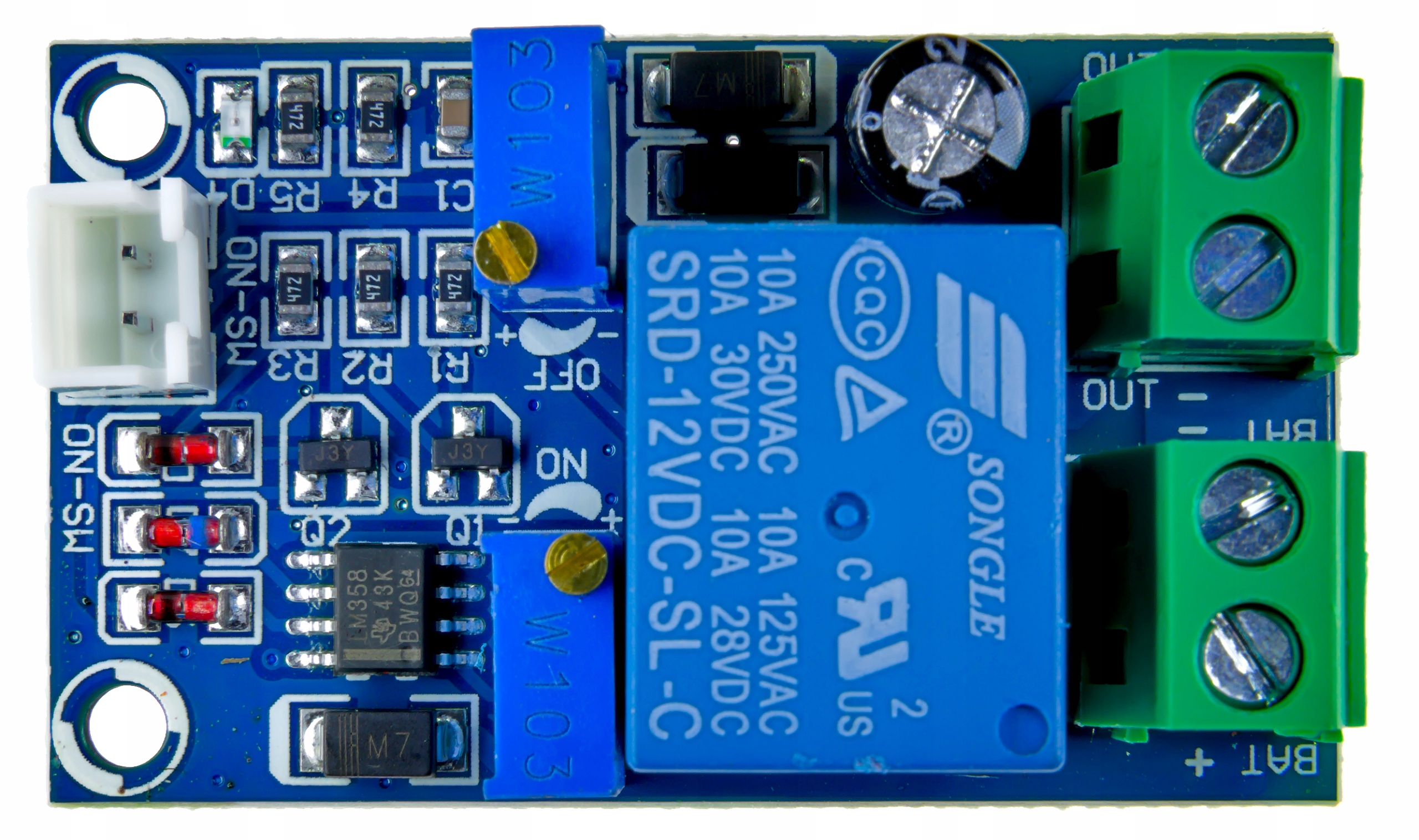

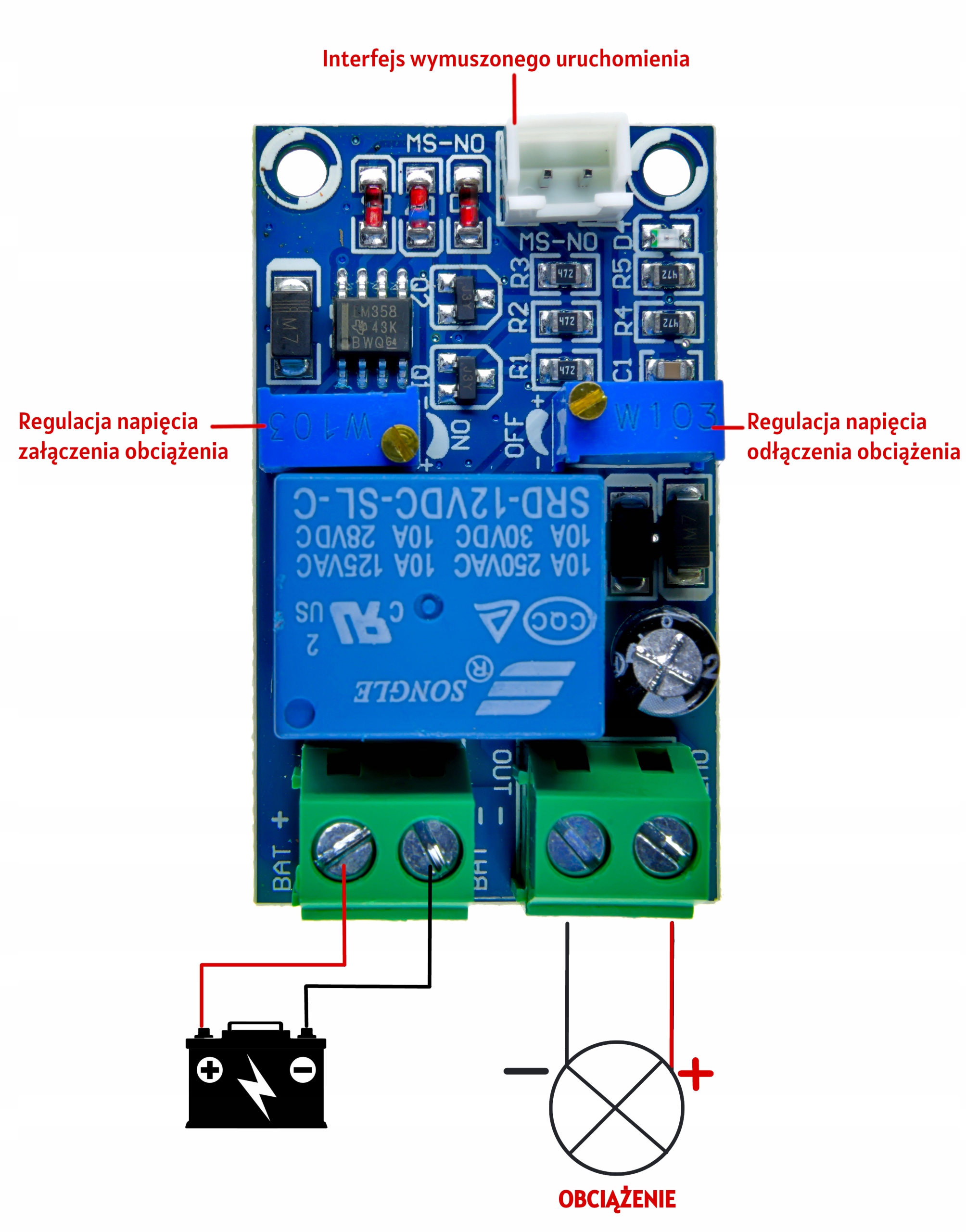

Połączenia opisane w materiale źródłowym:
| Oznaczenie | Połączenie |
|—|—|
| BAT+ | dodatni biegun akumulatora 12 V |
| BAT- | masa akumulatora |
| OUT+ | dodatnie zasilanie obciążenia |
| OUT− | masa obciążenia |
| PH2.0-2P | opcjonalny interfejs do wymuszonego uruchomienia; szczegóły połączenia nie zostały podane |
Źródło podaje także wyjście przekaźnikowe NO/NC/COM, ale nie wyjaśnia, jak te styki odpowiadają oznaczeniom OUT+ i OUT−. Przed podłączeniem obciążenia zweryfikuj oznaczenia konkretnej płytki. Nie podano funkcji poszczególnych diod ani sposobu użycia interfejsu PH2.0-2P.
Informacje bezpieczeństwa
- Montaż i podłączenie powinny być wykonywane przez osobę wykwalifikowaną lub pod jej nadzorem.
- Przed pracami odłącz zasilanie instalacji; unikaj zwarcia zacisków i przewodów akumulatora.
- Zachowaj prawidłową polaryzację BAT+ i BAT−.
- Używaj wyłącznie w instalacji 12 V DC i nie przekraczaj obciążenia przekaźnika 10 A.
- Zabezpiecz połączenia przed przypadkowym dotknięciem i uszkodzeniem mechanicznym.
- Sprawdź zgodność podłączenia z oznaczeniami modułu i wymaganiami całej instalacji.
Ostrzeżenia
- Nie używaj modułu z akumulatorem o napięciu innym niż 12 V.
- Nie przekraczaj maksymalnego obciążenia przekaźnika 10 A ani deklarowanej mocy 120 W przy 12 V.
- Nie przekraczaj dwóch pełnych obrotów potencjometrów.
- Nie podłączaj obciążenia do styków NO/NC/COM bez uprzedniego ustalenia ich funkcji i zgodności z oznaczeniami płytki.
- Nie odwracaj polaryzacji zasilania ani nie dopuszczaj do zwarcia wyprowadzeń.
- Nie traktuj modułu jako jedynego zabezpieczenia akumulatora lub instalacji.
Przeznaczenie produktu
- komponent do niskonapięciowych instalacji akumulatorowych 12 V DC
- projekty elektroniczne i instalacje dodatkowych odbiorników
- zastosowania mobilne i bateryjne, w tym pomocnicze układy w pojazdach
Zastosowania wykluczone
- nie jest przeznaczony do akumulatorów o napięciu innym niż 12 V
- nie stosować jako urządzenia medycznego ani elementu systemu bezpieczeństwa życia
- nie stosować w instalacjach wysokiego napięcia
- nie wykorzystywać poza parametrami napięcia i obciążenia podanymi dla modułu
Najczęstsze pytania
Do jakiego akumulatora jest przeznaczony moduł?
Do akumulatora 12 V DC; podany zakres regulacji progów dotyczy wyłącznie takiego napięcia.
Jak działa odłączanie obciążenia?
Moduł odłącza obciążenie po spadku napięcia poniżej ustawionego progu i przywraca zasilanie po wzroście napięcia ponad próg ponownego załączenia.
Jakie są zakresy regulacji progów?
Próg odłączenia wynosi ok. 10,5–11,5 V, a próg ponownego załączenia ok. 11,5–14,4 V.
Jakie obciążenie może przełączać przekaźnik?
Maksymalnie 10 A; materiał podaje również 120 W przy 12 V.
Czy można użyć modułu bezpośrednio z Arduino?
Źródło nie podaje zgodności z Arduino ani interfejsu programowego. Moduł opisano jako układ zabezpieczenia akumulatora z przekaźnikiem.
O produkcie
W instalacji zasilanej z akumulatora dodatkowy odbiornik może pobierać energię również wtedy, gdy pojazd lub system mobilny nie pracuje. Moduł monitoruje napięcie akumulatora 12 V i przełącza przekaźnik po osiągnięciu ustawionych progów: odłącza obciążenie przy niskim napięciu, a po jego wzroście ponownie je zasila. Może być użyty w pomocniczych instalacjach pojazdowych, oświetleniu LED oraz projektach bateryjnych. Wartości progowe ustawia się potencjometrami, a wskaźniki LED sygnalizują stan pracy.
