IMZ Moduł MAX471 Czujnik Pomiaru Napięcia i Prądu DC

Opis produktu

Moduł MAX471 służy do pomiaru napięcia DC w zakresie 0–26 V oraz prądu DC do 3 A. Udostępnia proporcjonalne sygnały analogowe na wyjściach VT i AT, w zakresie 0–5 V.

Cechy produktu

• pomiar napięcia DC: 0–26 V
• pomiar prądu DC: 0–3 A
• analogowe wyjścia VT i AT
• zakres wyjściowy: 0–5 V
• deklarowana dokładność: ±1%
• wymiary: 32 × 17 mm

Cechy szczegółowe

• Pomiar napięcia DC: umożliwia monitorowanie napięcia w zakresie 0–26 V.
• Pomiar prądu DC: pozwala mierzyć prąd w zakresie 0–3 A; moduł należy włączyć szeregowo w obwód.
• Wyjścia analogowe VT i AT: udostępniają sygnały proporcjonalne odpowiednio do mierzonego napięcia i prądu.
• Zakres wyjściowy 0–5 V: sygnały można odczytywać wejściami analogowymi, o ile ich dopuszczalne napięcie wejściowe jest odpowiednie.
• Deklarowana dokładność ±1%: parametr podany w opisie produktu; warunki pomiaru nie zostały określone.
• Niskie straty mocy: w materiale podano wartość poniżej 0,2 W przy nominalnym obciążeniu, bez określenia warunków nominalnych.

Zastosowanie

• monitorowanie napięcia i prądu w projektach elektronicznych DIY
• pomiar poboru prądu przez baterie i akumulatory
• obserwacja parametrów obwodu z panelem fotowoltaicznym
• kontrola prądu silników i napędów
• odczyt analogowy w projektach automatyki i IoT

Specyfikacja techniczna

• typ pomiaru: napięcie i prąd stały (DC)
• zakres pomiaru napięcia: 0–26 V DC
• zakres pomiaru prądu: 0–3 A DC
• deklarowana dokładność: ±1%
• wyjścia analogowe: VT – sygnał napięcia, AT – sygnał prądu
• zakres wyjściowy: 0–5 V
• straty mocy: < 0,2 W przy nominalnym obciążeniu (według materiału źródłowego; warunki nieokreślone)
• wymiary modułu: 32 × 17 mm

Zasilanie

Materiał nie określa osobnego napięcia zasilania modułu ani sposobu jego zasilania. Podano zakres pomiaru napięcia 0–26 V DC na zaciskach pomiarowych. Nie należy traktować tego zakresu jako potwierdzonej specyfikacji zasilania modułu.

Instrukcja

1. Przed podłączeniem odłącz zasilanie badanego obwodu.
2. Włącz moduł szeregowo w badany obwód prądowy: VIN to wejście prądu, a VOUT to wyjście prądu.
3. Podłącz masę układu pomiarowego do pinu GND modułu.
4. Podłącz VT do wejścia analogowego przeznaczonego do odczytu napięcia, a AT do wejścia analogowego przeznaczonego do odczytu prądu.
5. Sprawdź, czy napięcie sygnałów analogowych 0–5 V nie przekracza dopuszczalnego zakresu wejściowego używanego mikrokontrolera lub przetwornika ADC. W razie potrzeby zastosuj odpowiedni układ dopasowujący poziom.
6. Nie przekraczaj zakresów pomiarowych 26 V DC i 3 A DC. Materiał nie podaje współczynników przeliczeniowych ani procedury kalibracji, dlatego do wyznaczania wartości fizycznych potrzebne są dodatkowe dane dla konkretnego modułu.

Podłączenie

Zgodnie z materiałem źródłowym:

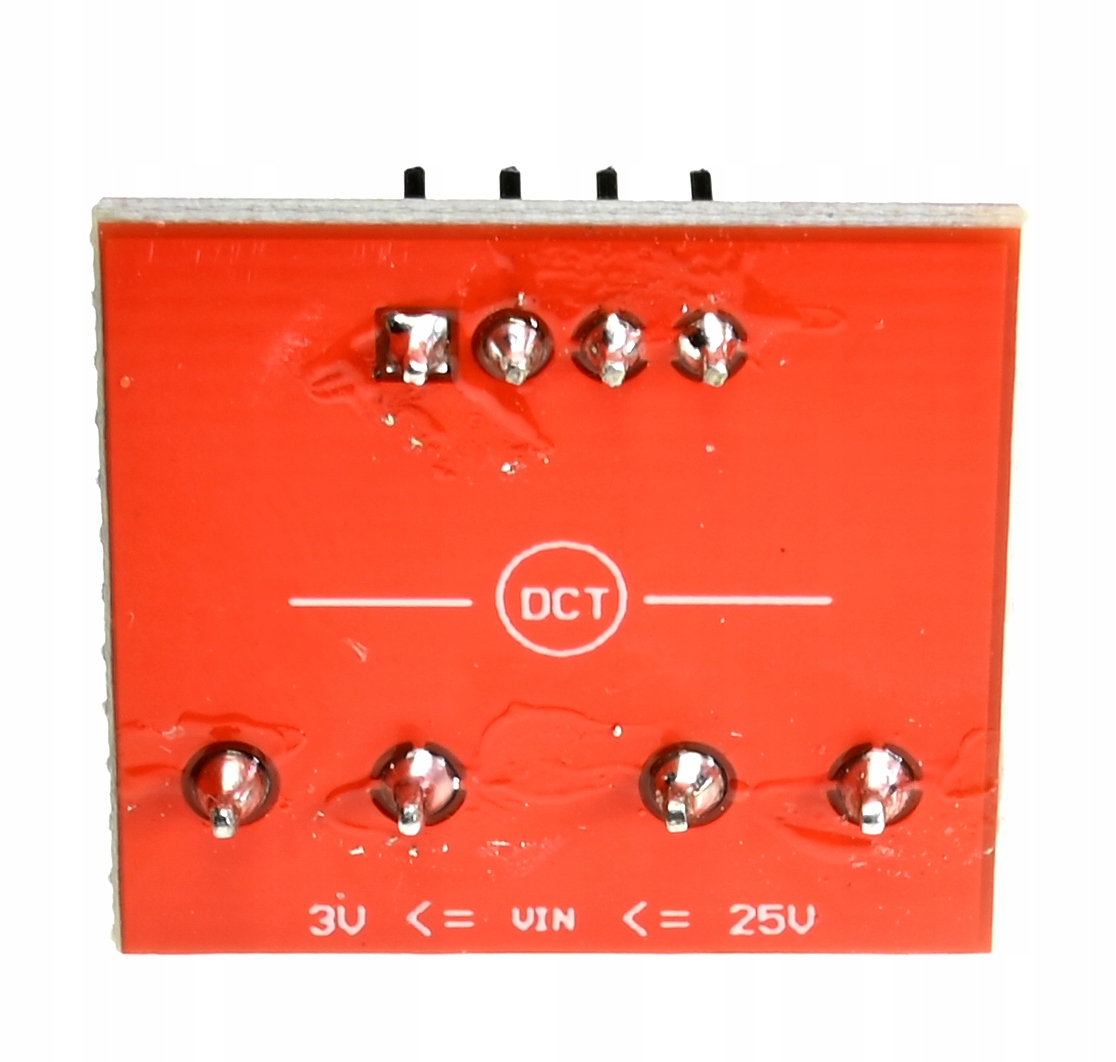

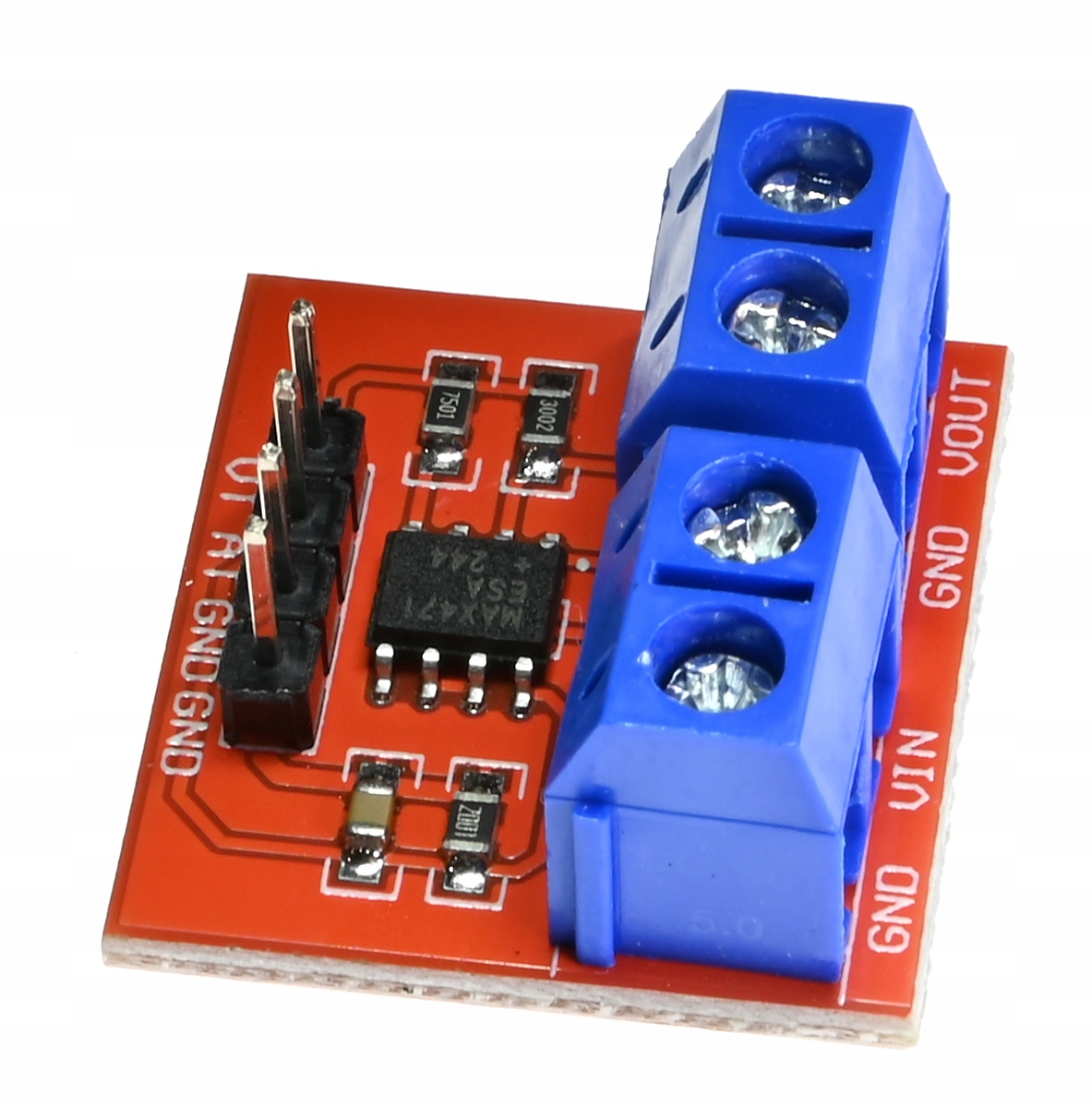

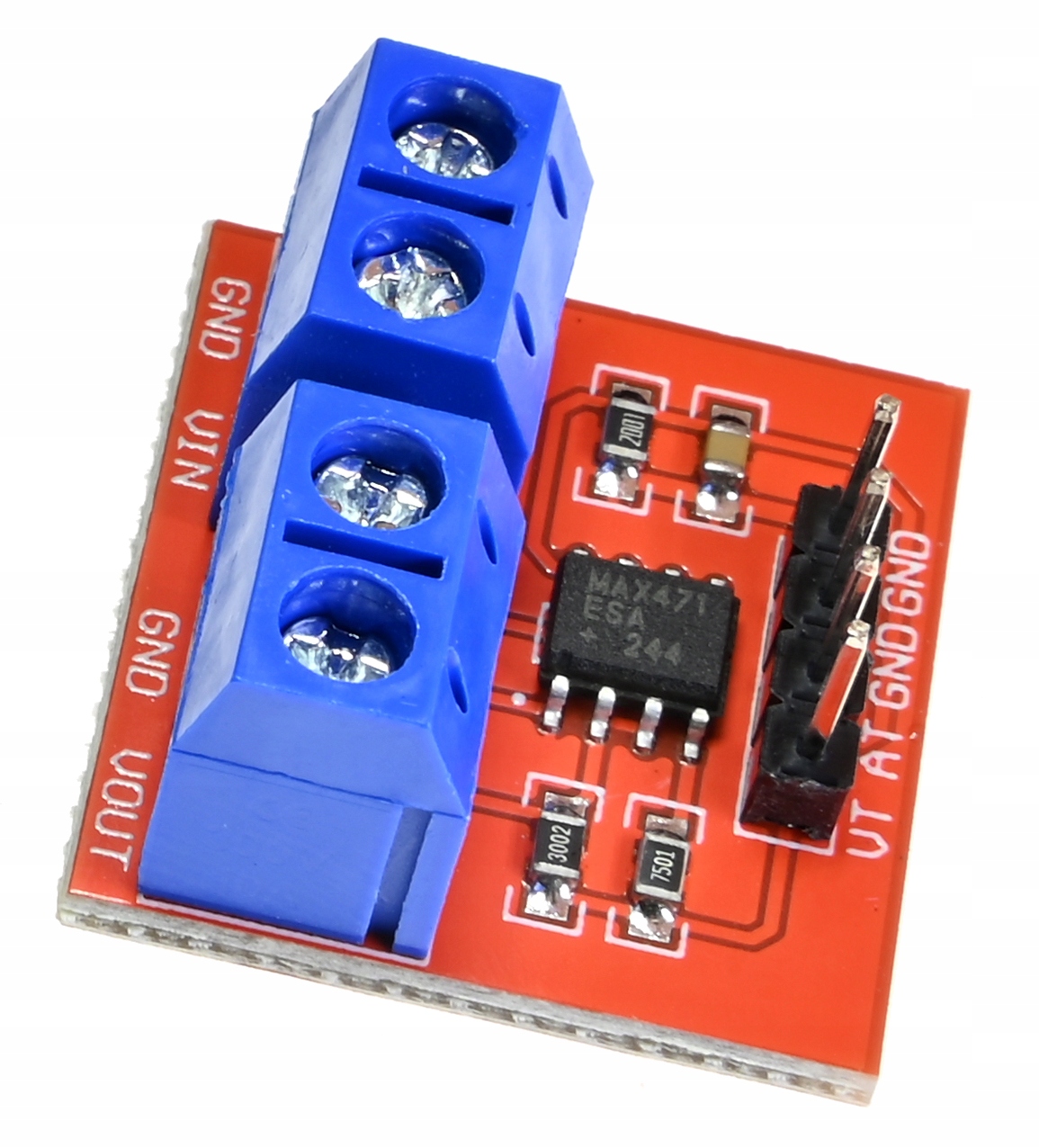

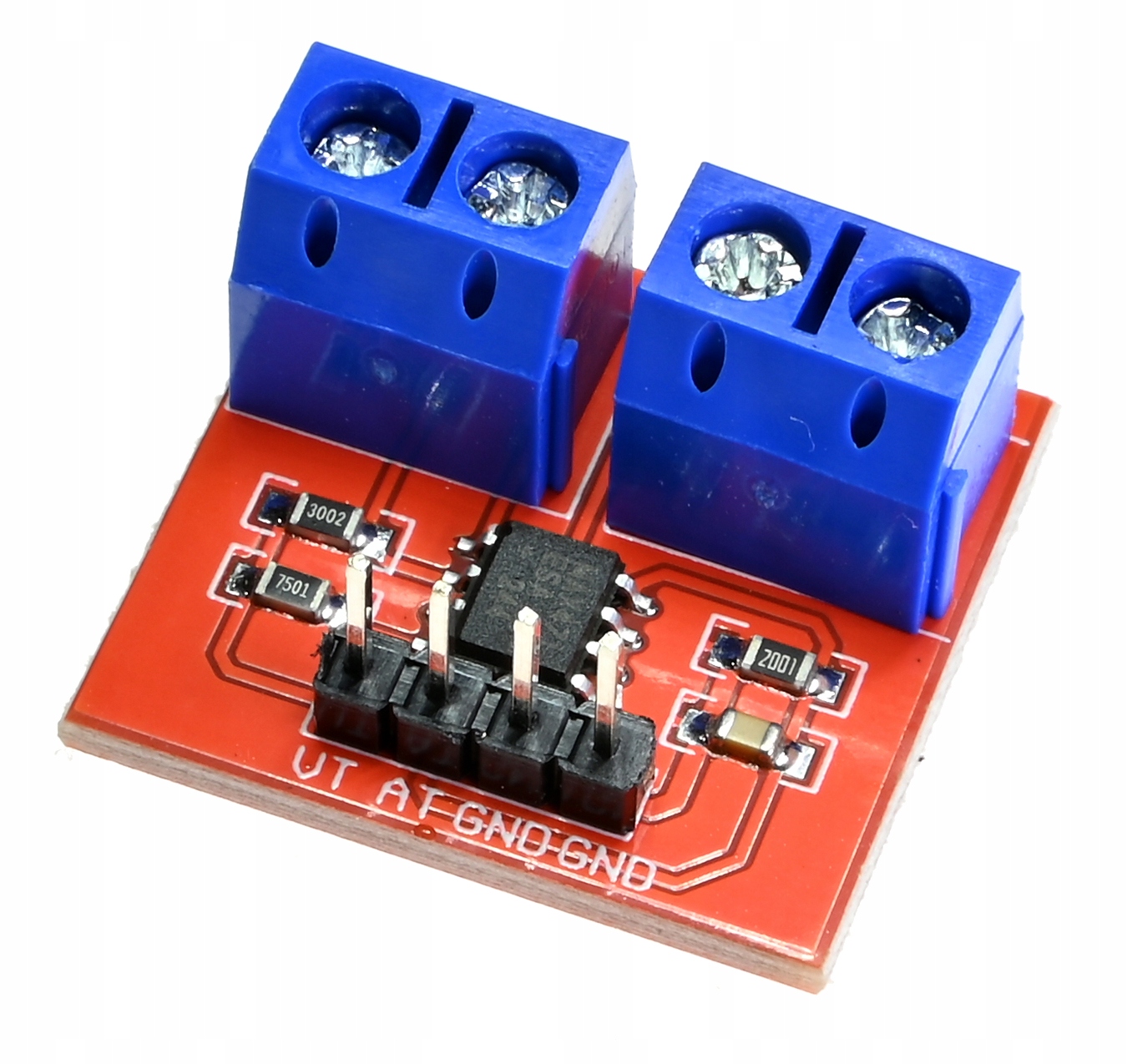

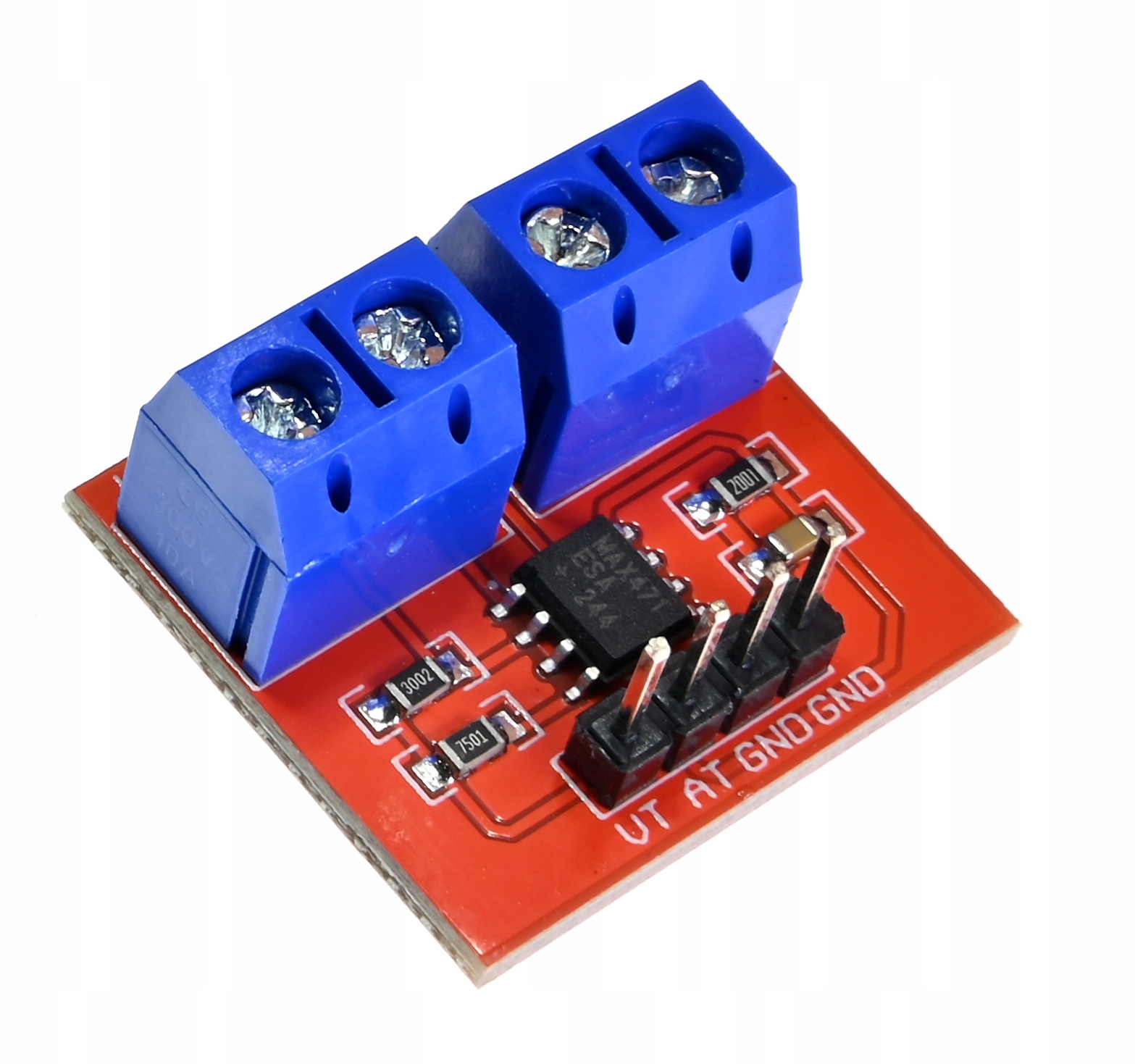

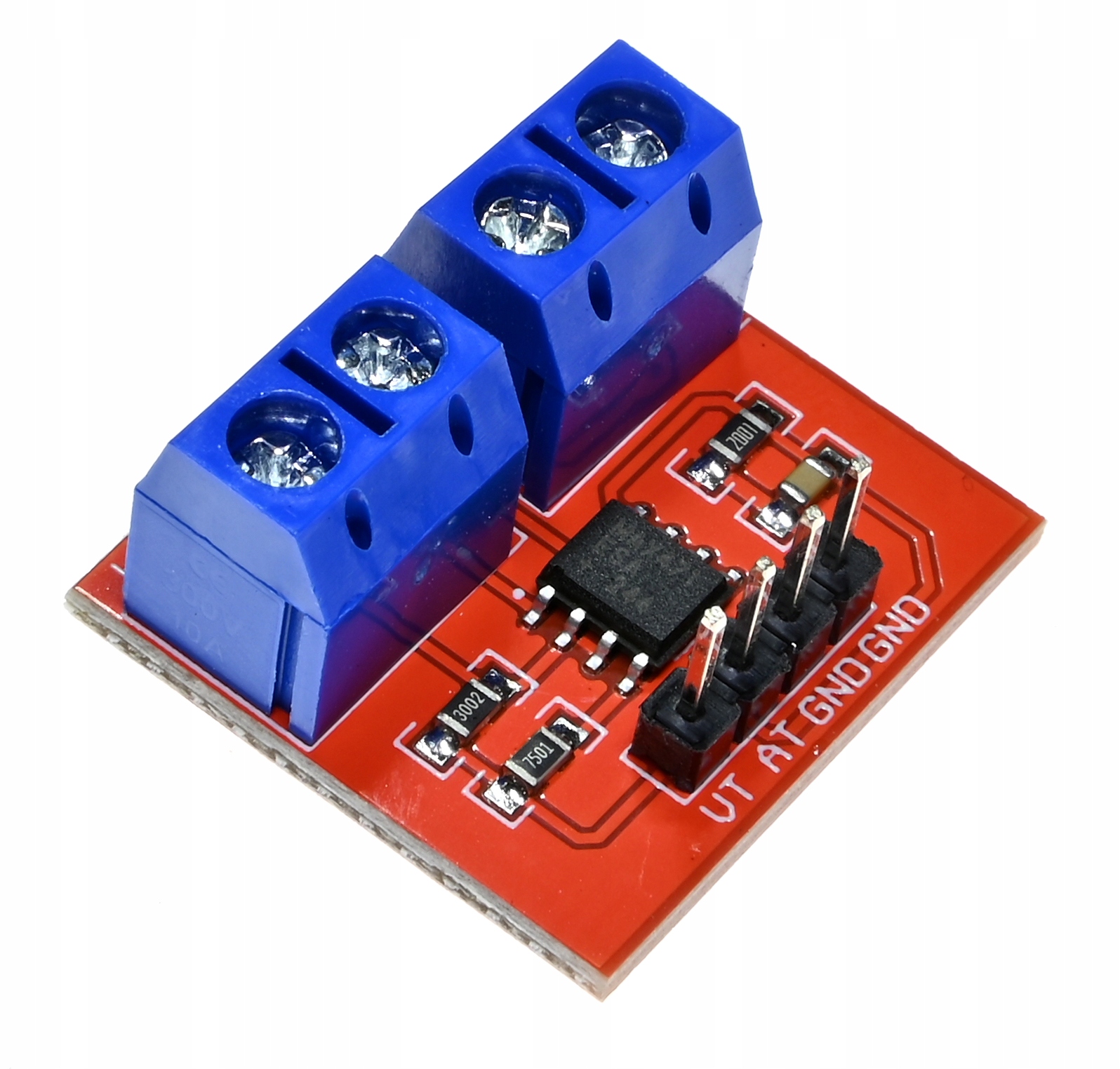

| Punkt modułu | Połączenie lub funkcja |
|—|—|
| VT | Wejście analogowe odczytujące sygnał proporcjonalny do mierzonego napięcia |
| AT | Wejście analogowe odczytujące sygnał proporcjonalny do mierzonego prądu |
| GND (goldpin) | Masa układu pomiarowego |

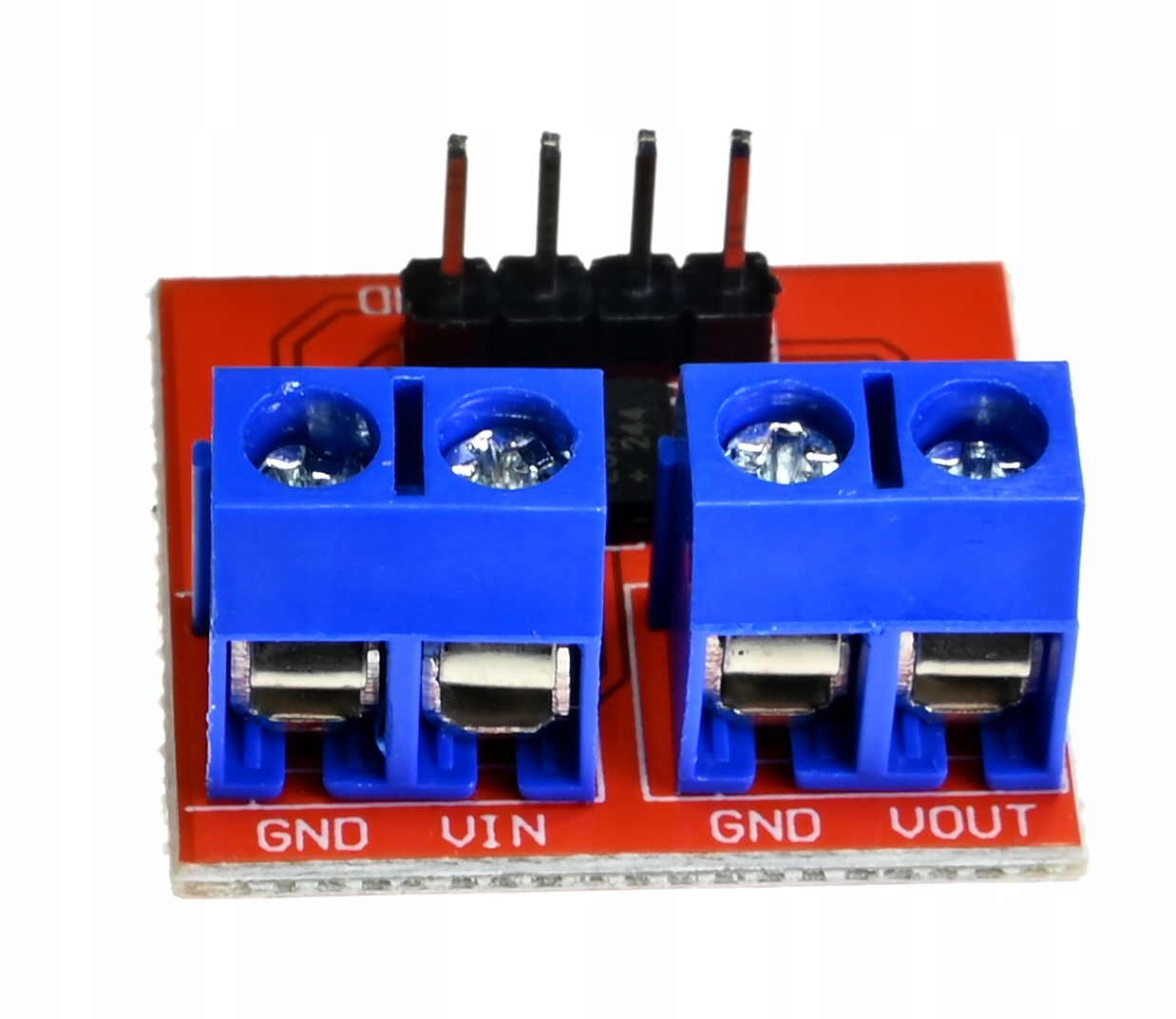

| VIN (zacisk śrubowy) | Wejście prądu; źródło badanego obwodu |
| VOUT (zacisk śrubowy) | Wyjście prądu do dalszej części badanego obwodu |
| GND (zacisk śrubowy) | Zacisk masy wskazany w materiale źródłowym |

Pomiar prądu wymaga włączenia modułu szeregowo między VIN i VOUT. Sygnały VT i AT mają według materiału zakres 0–5 V. Opis nie podaje kompletnego schematu połączenia pomiaru napięcia ani szczegółowego przypisania wszystkich zacisków GND — należy zweryfikować oznaczenia na płytce przed podłączeniem.

Kompatybilność

• Arduino — wymienione w materiale źródłowym; wymagane wejście analogowe o odpowiednim zakresie napięcia
• ESP32 — wymienione w materiale źródłowym; sygnał do 5 V może przekraczać dopuszczalne napięcie wejścia ADC, dlatego nie podłączać bezpośrednio bez potwierdzenia tolerancji lub dopasowania poziomu
• Raspberry Pi — wymienione w materiale źródłowym; płytka nie ma wejścia analogowego, więc do odczytu sygnałów potrzebny jest zewnętrzny przetwornik ADC

Informacje bezpieczeństwa

• Przed montażem odłącz zasilanie badanego obwodu.
• Pracuj wyłącznie w granicach podanych zakresów: do 26 V DC dla pomiaru napięcia i do 3 A DC dla pomiaru prądu.
• Upewnij się, że napięcie sygnału VT/AT jest dopuszczalne dla podłączonego wejścia analogowego.
• Montuj moduł w sposób ograniczający możliwość zwarcia, przypadkowego dotknięcia przewodów i poluzowania połączeń.
• Używaj modułu w suchym środowisku; chroń go przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
• W razie zauważenia nadmiernego nagrzewania, uszkodzenia płytki lub niestabilnej pracy odłącz obwód i sprawdź połączenia.

Ostrzeżenia

• Nie przekraczaj zakresu pomiaru 26 V DC ani 3 A DC.
• Nie podłączaj wyjść 0–5 V bezpośrednio do wejścia, które nie toleruje takiego napięcia; dotyczy to w szczególności wejść ADC pracujących z poziomem 3,3 V, jeśli nie potwierdzono ich tolerancji.
• Nie włączaj modułu równolegle w torze prądowym — pomiar prądu wymaga połączenia szeregowego między VIN i VOUT.
• Nie zmieniaj połączeń przy zasilonym obwodzie.
• Nie zakładaj, że zakres pomiarowy jest równocześnie zakresem napięcia zasilania modułu; osobne wymagania zasilania nie zostały podane.

Przeznaczenie produktu

• edukacyjne i hobbystyczne projekty elektroniki niskonapięciowej
• pomiary i monitorowanie parametrów obwodów DC w granicach określonych zakresów
• prototypy z mikrokontrolerami lub zewnętrznym przetwornikiem ADC

Zastosowania wykluczone

• zastosowania medyczne i podtrzymujące funkcje życiowe
• systemy bezpieczeństwa, w których awaria pomiaru może spowodować zagrożenie dla ludzi lub mienia
• pomiary napięć lub prądów przekraczających podane zakresy
• instalacje sieciowe i obwody wysokiego napięcia

Zawartość zestawu

• moduł pomiarowy MAX471

Najczęstsze pytania

Jakie wartości może mierzyć moduł?
Według materiału źródłowego mierzy napięcie DC w zakresie 0–26 V oraz prąd DC w zakresie 0–3 A.

Do czego służą wyjścia VT i AT?
VT udostępnia sygnał proporcjonalny do mierzonego napięcia, a AT — do mierzonego prądu. Podany zakres wyjściowy wynosi 0–5 V.

Jak podłączyć moduł do pomiaru prądu?
Moduł należy włączyć szeregowo w obwód między zaciskami VIN i VOUT.

Czy można podłączyć sygnał bezpośrednio do ESP32?
Nie należy tego robić bez sprawdzenia dopuszczalnego napięcia wejścia. Moduł może podawać sygnał do 5 V, co może przekraczać zakres wejść ADC pracujących z poziomem 3,3 V.

Czy Raspberry Pi odczyta sygnał analogowy bez dodatkowego układu?
Nie bezpośrednio — standardowe Raspberry Pi nie ma wejścia analogowego. Do odczytu potrzebny jest zewnętrzny przetwornik ADC.

Czy wiadomo, jakie zasilanie wymaga sam moduł?
Nie. Materiał podaje zakres pomiaru, ale nie określa osobnego napięcia ani sposobu zasilania modułu.

O produkcie

Moduł MAX471 pozwala obserwować dwa podstawowe parametry obwodu DC: napięcie i prąd. Sygnały VT i AT można wykorzystać w projektach monitorujących zasilanie, baterie, akumulatory, napędy lub układy fotowoltaiczne. Przy integracji z mikrokontrolerem trzeba uwzględnić zakres wejść analogowych: wyjście modułu opisano jako 0–5 V, a nie wszystkie platformy tolerują taki poziom.

Dlaczego warto

• pomiar napięcia i prądu DC jednym modułem
• osobne analogowe sygnały VT i AT
• podany zakres pomiaru napięcia do 26 V i prądu do 3 A
• kompaktowe wymiary: 32 × 17 mm
• możliwość włączenia w tor prądowy przez zaciski VIN i VOUT
