Opis

– :

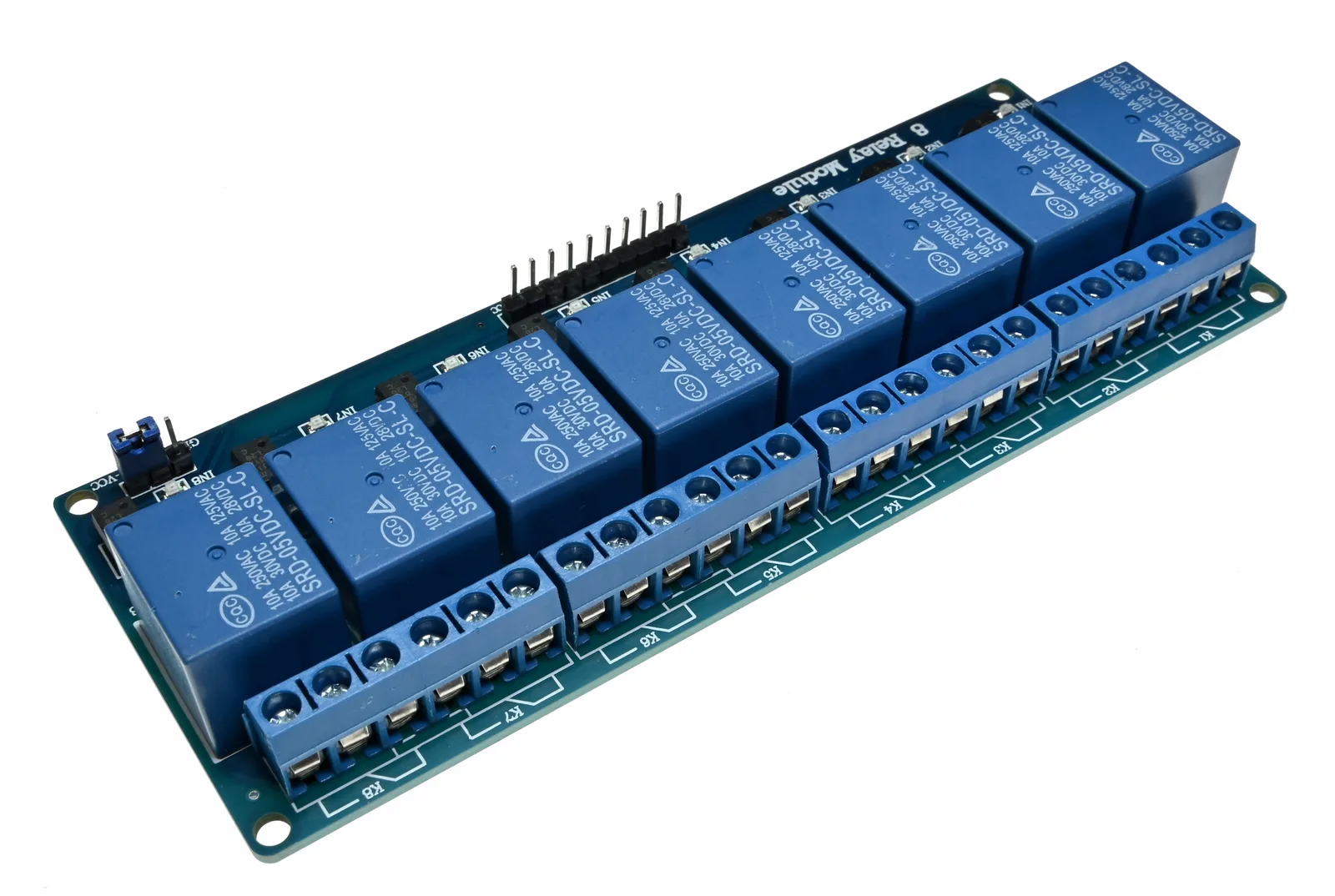

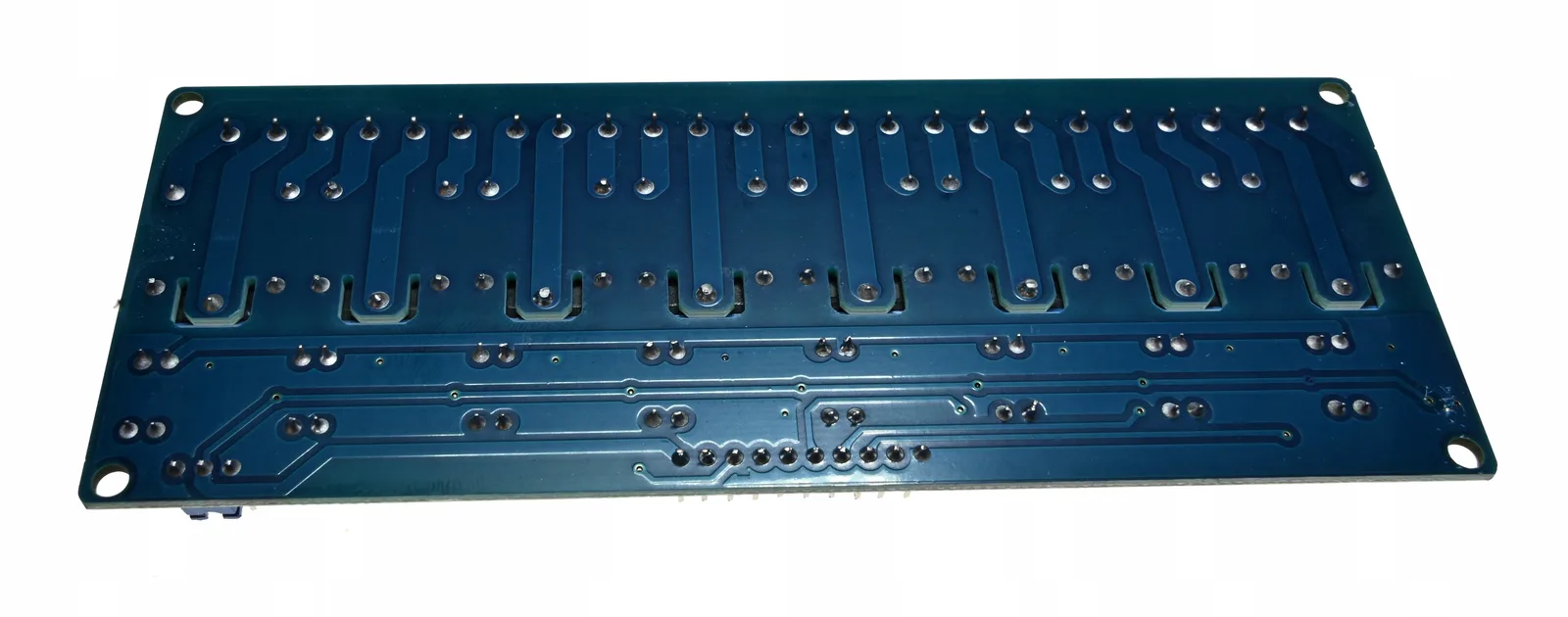

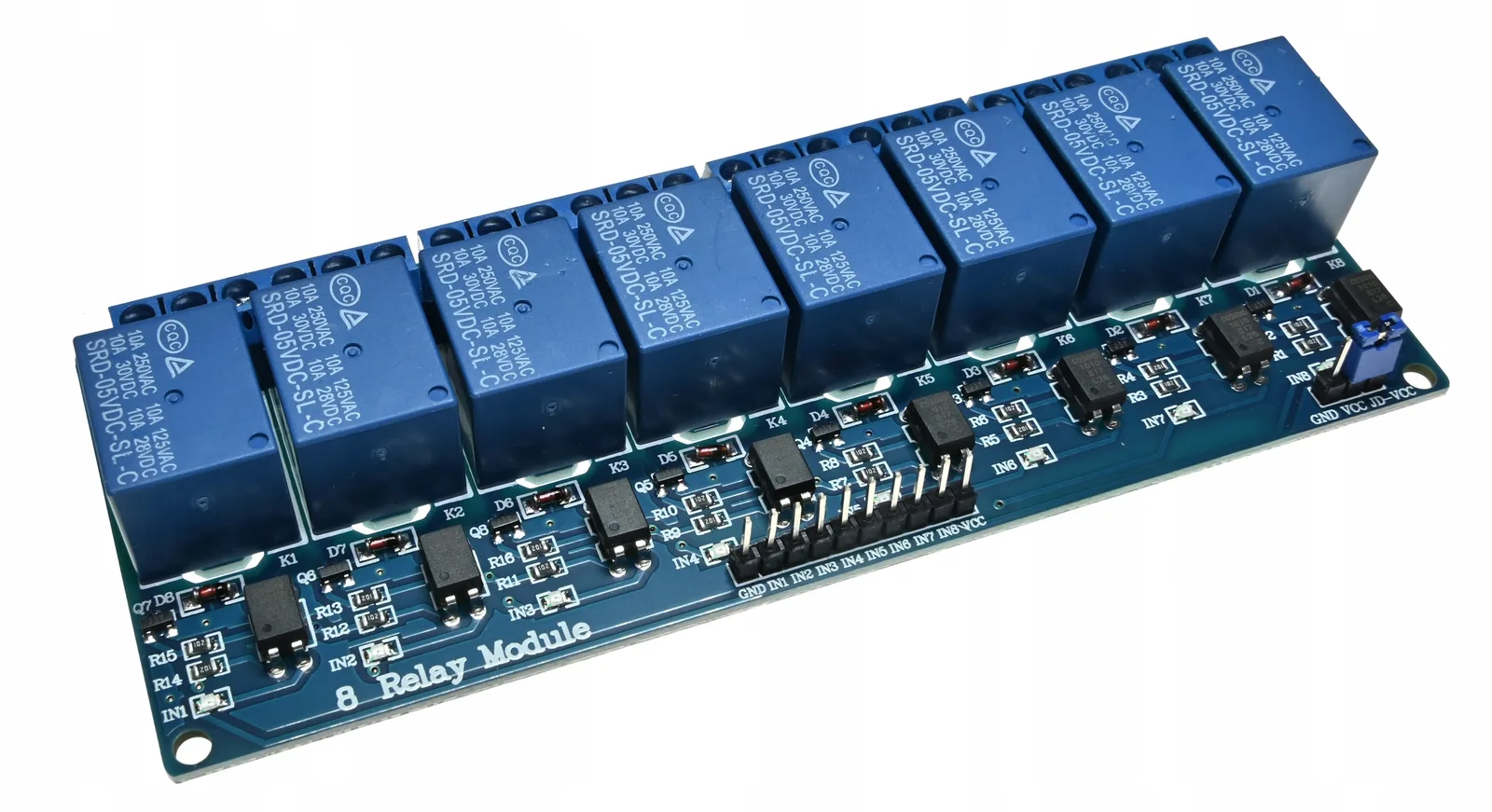

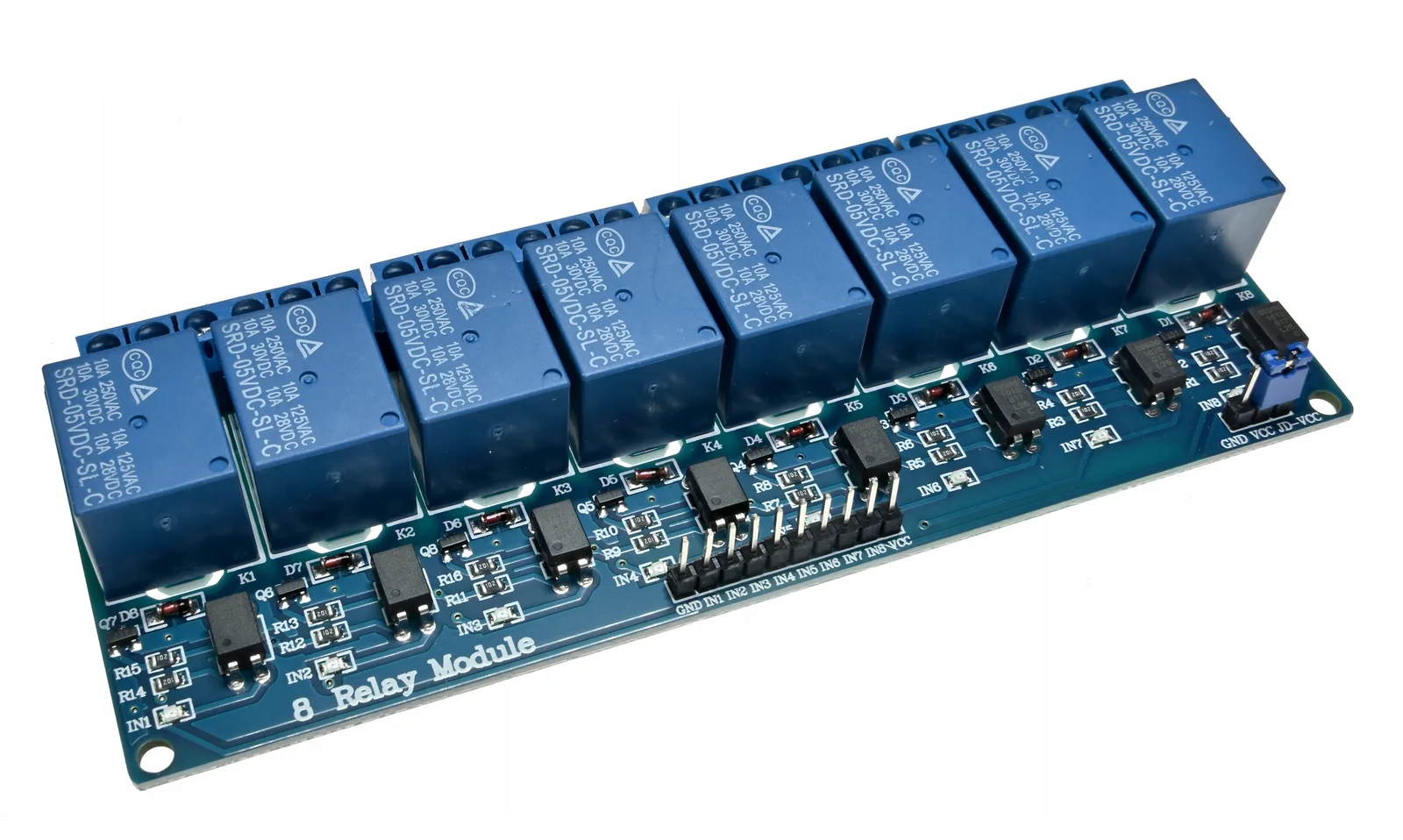

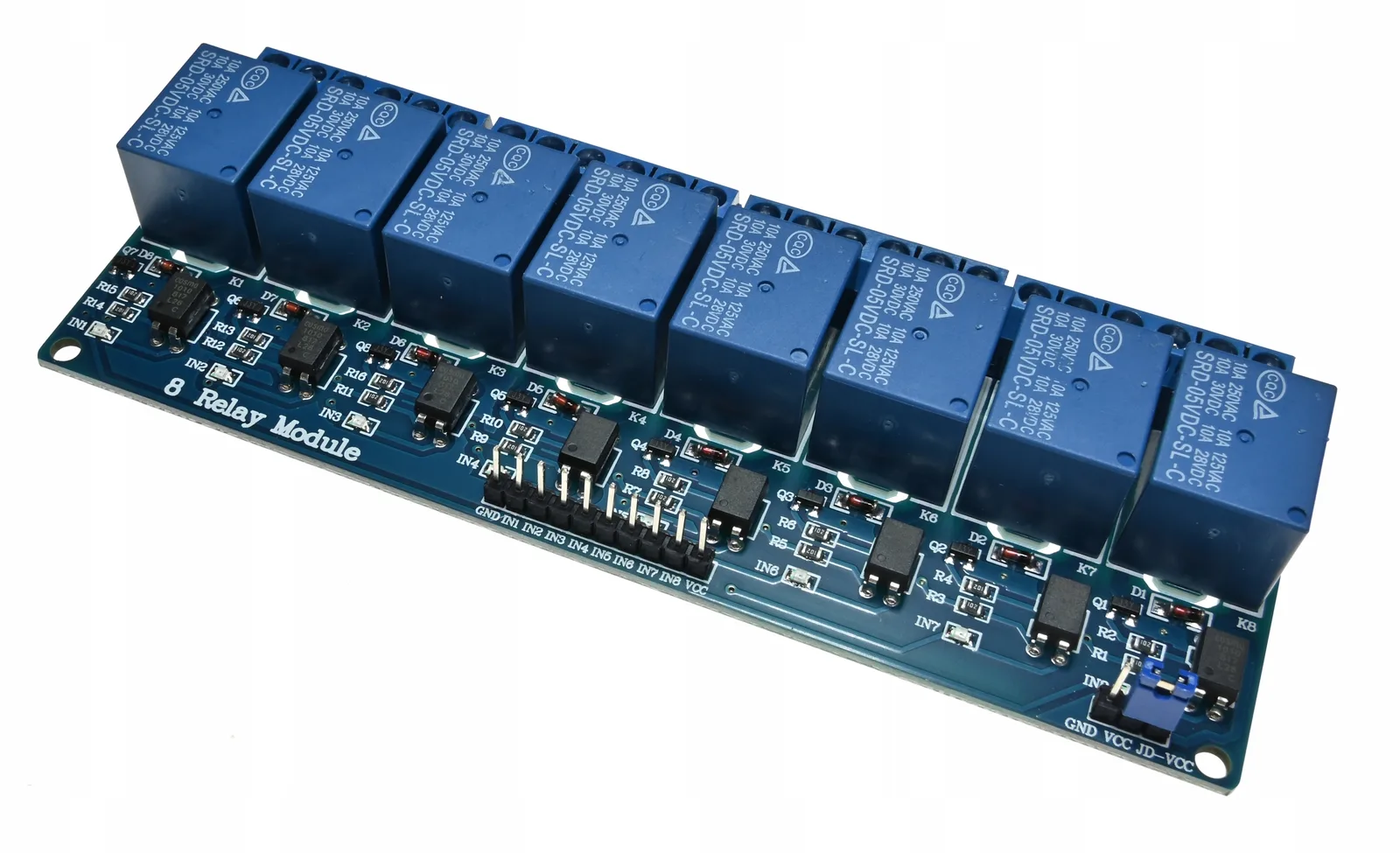

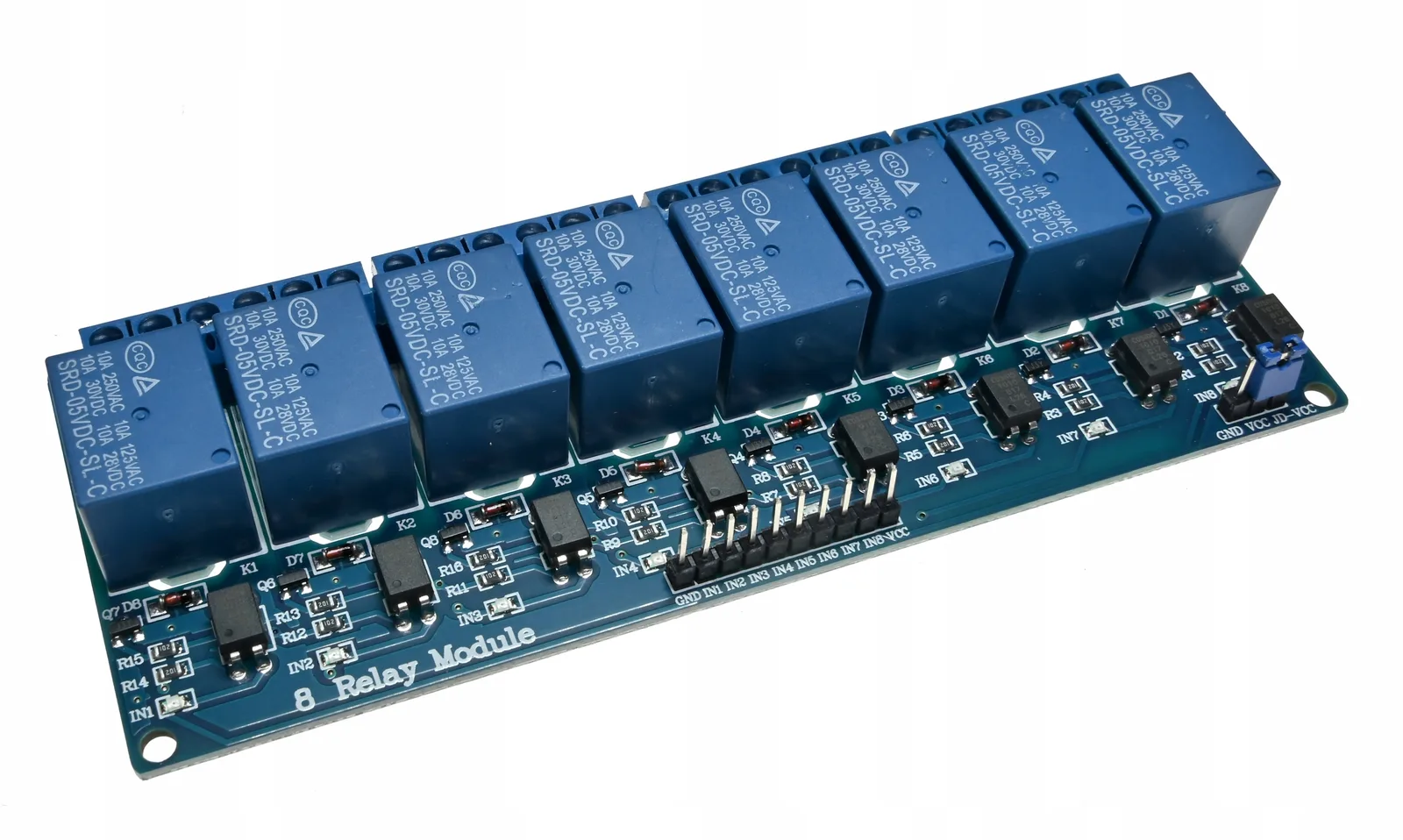

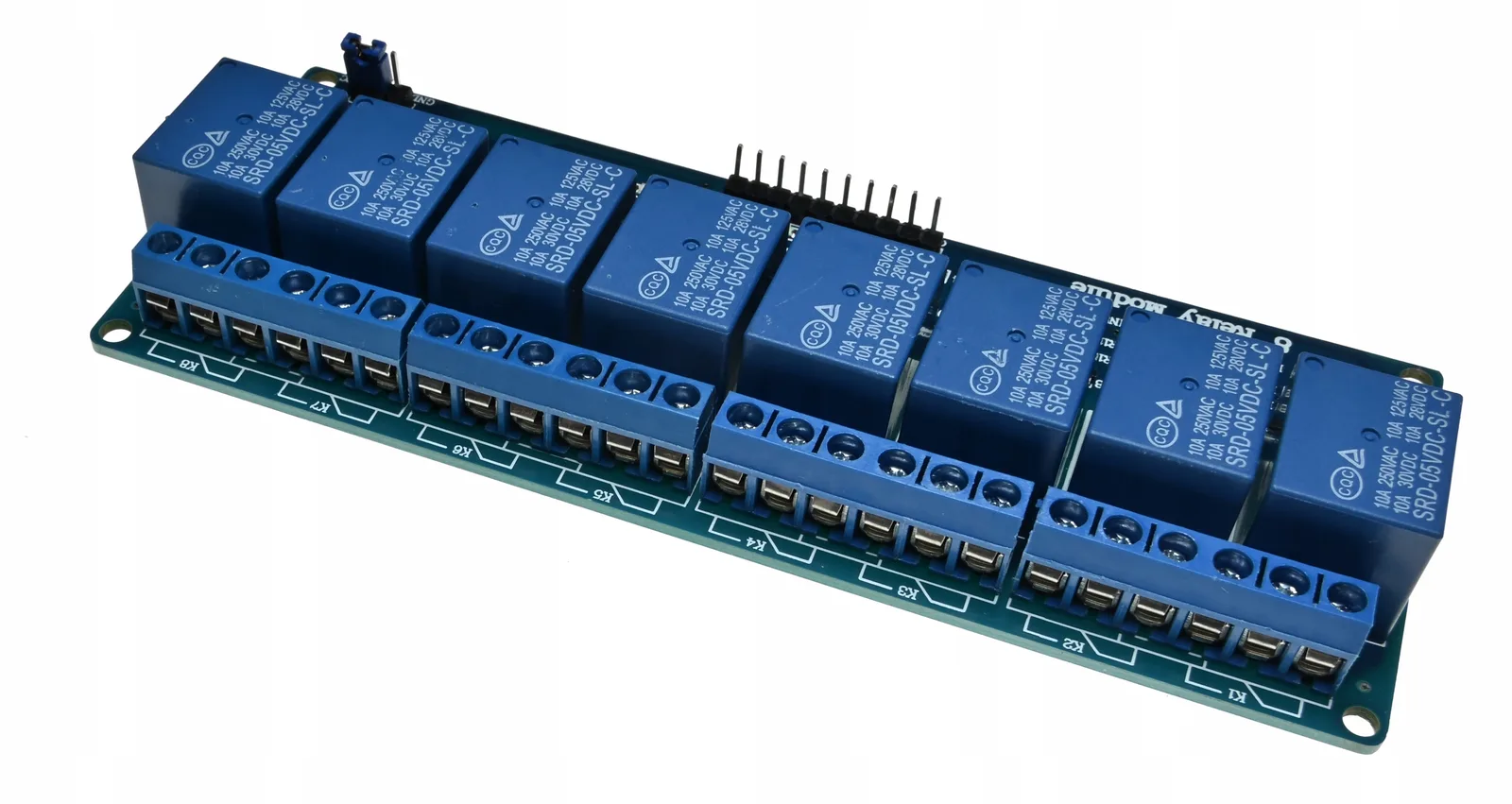

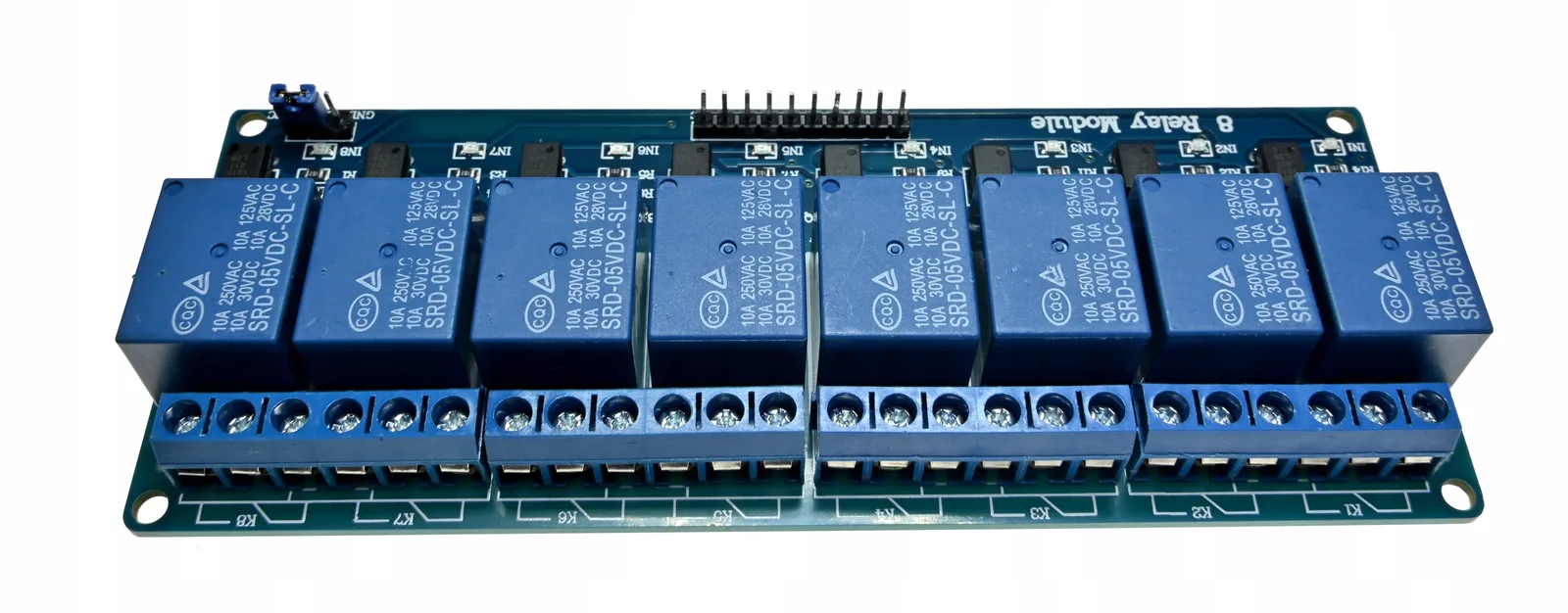

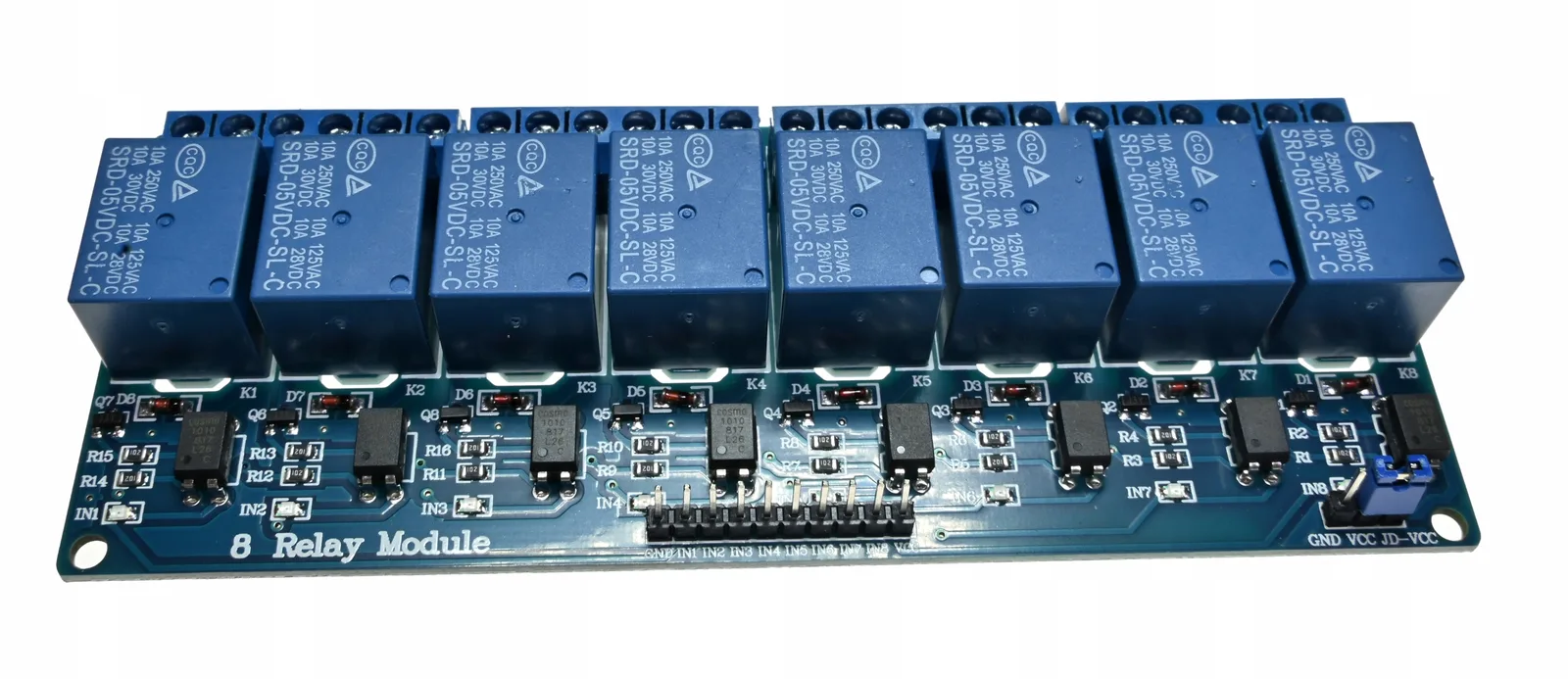

Moduł 8-kanałowy przekaźników 5V 10A

– :

Moduł 8-kanałowy przekaźników 5V 10A umożliwia sterowanie urządzeniami elektrycznymi z poziomu mikrokontrolera. Dedykowany do projektów DIY i automatyki, kompatybilny z Arduino, ESP32, Raspberry Pi oraz innymi układami 5V.

– :

Cechy produktu

✔ 8 niezależnych kanałów przekaźnikowych

✔ Sterowanie sygnałem TTL (aktywny stan niski)

✔ Maksymalna obciążalność każdego przekaźnika 10 A

✔ Goldpiny 2,54 mm dla łatwego podłączenia

✔ Diody sygnalizacyjne LED wskazujące stan każdego kanału

✔ Optoizolacja zapewniająca ochronę mikrokontrolera

– :

Specyfikacja techniczna

✔ Napięcie sterujące: 5 V DC

✔ Maksymalne obciążenie: 10 A @ 250 VAC / 10 A @ 30 V DC

✔ Ilość kanałów: 8

✔ Interfejs sygnałowy: TTL

✔ Złącza: goldpin 2,54 mm (męskie)

✔ Pobór prądu: ~72 mA przy załączonych wszystkich przekaźnikach

✔ Wymiary płytki: 120 × 60 × 20 mm

– :

Zastosowanie

✔ Automatyka domowa i przemysłowa

✔ Sterowanie oświetleniem LED, lampami, wentylatorami

✔ Projekty robotyczne i prototypy IoT

✔ Zdalne włączanie urządzeń AGD i elektroniki

✔ Systemy alarmowe i bezpieczeństwa

– :

Podłączenie

✔ VCC → 5 V DC

✔ GND → GND

✔ IN1–IN8 → piny sterujące mikrokontrolera (Arduino, ESP32 itp.)

– :

Moduł sprawdzi się w szerokiej gamie projektów, zapewniając niezawodne i bezpieczne sterowanie obciążeniami do 10 A.

Safety information: Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
