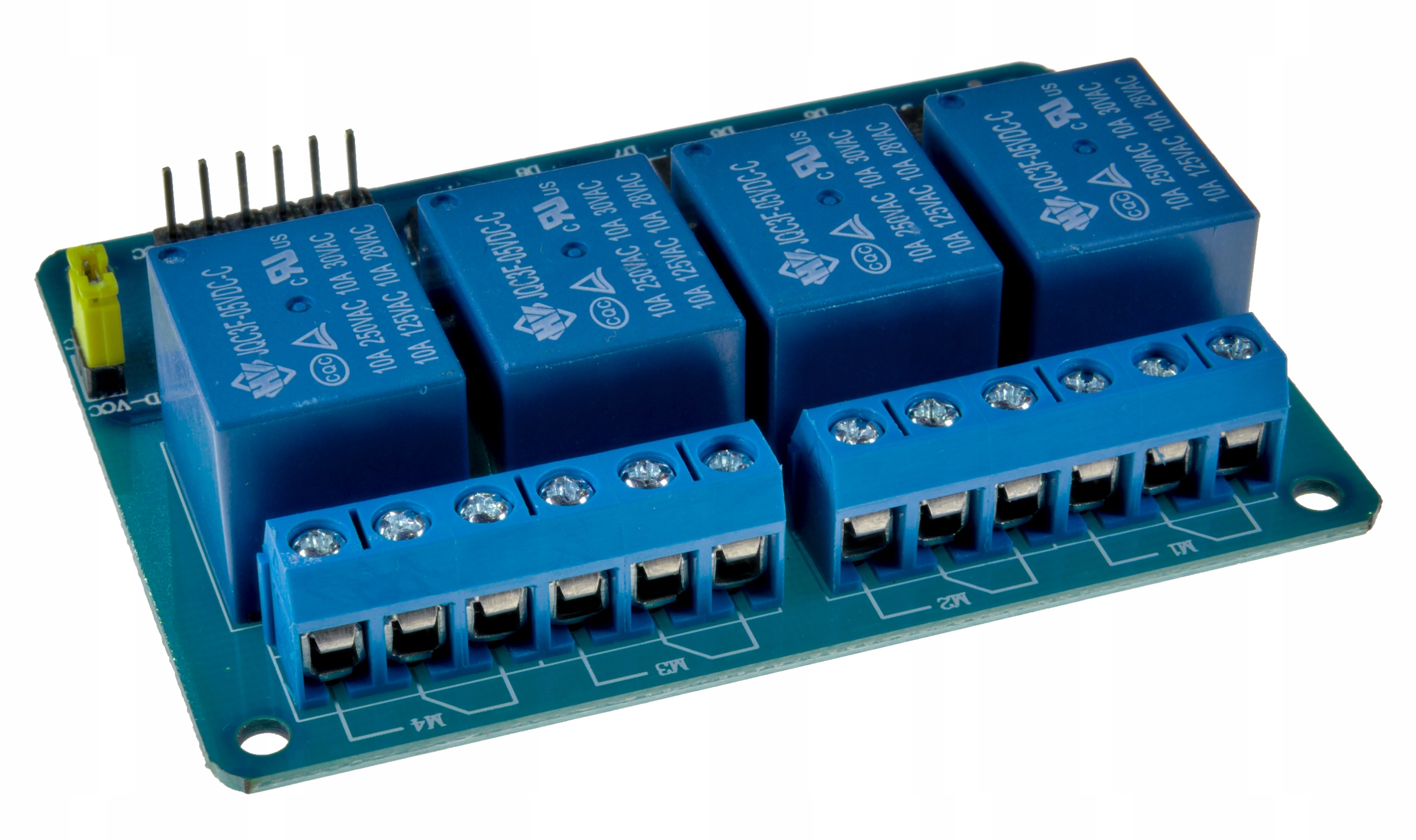

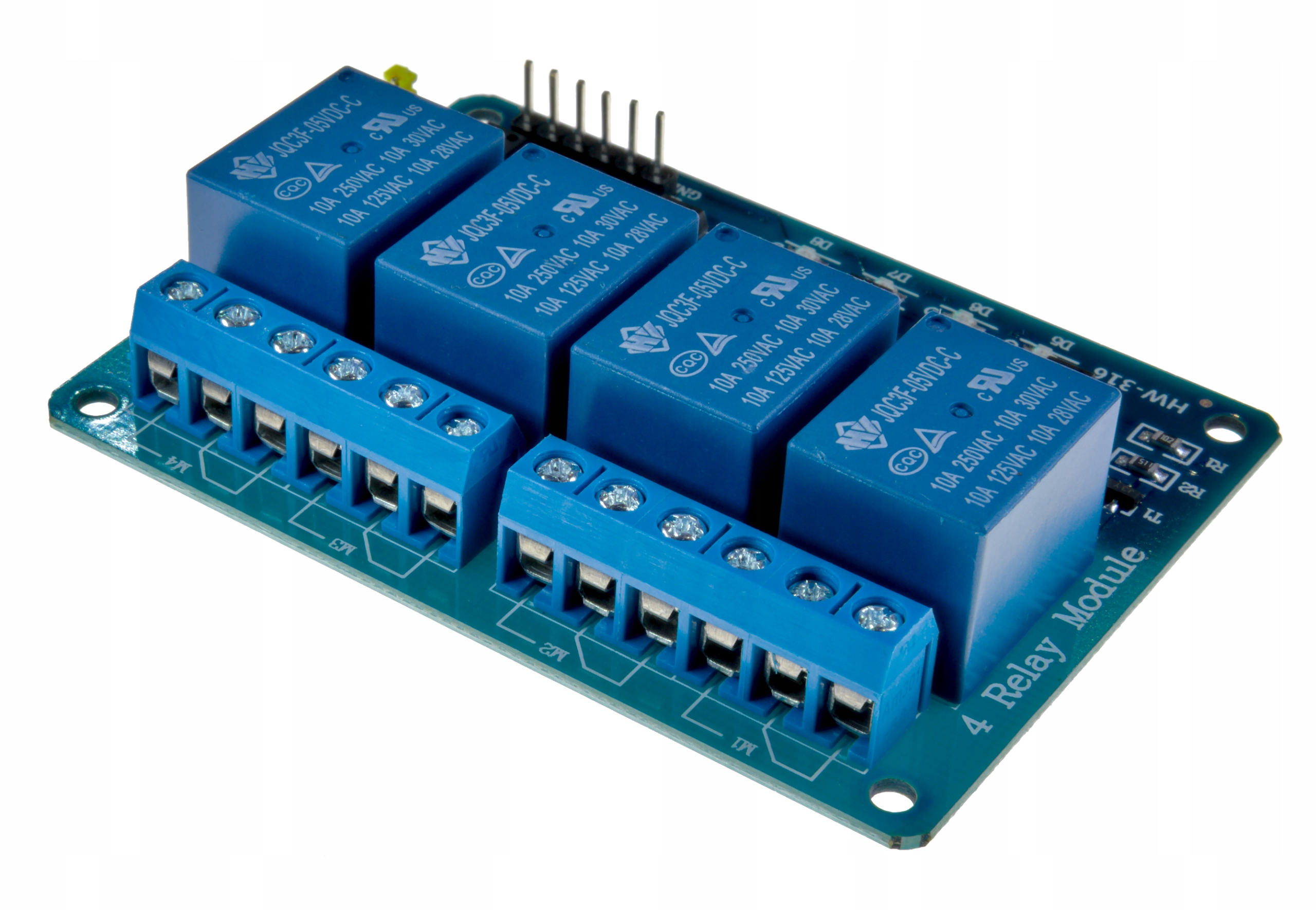

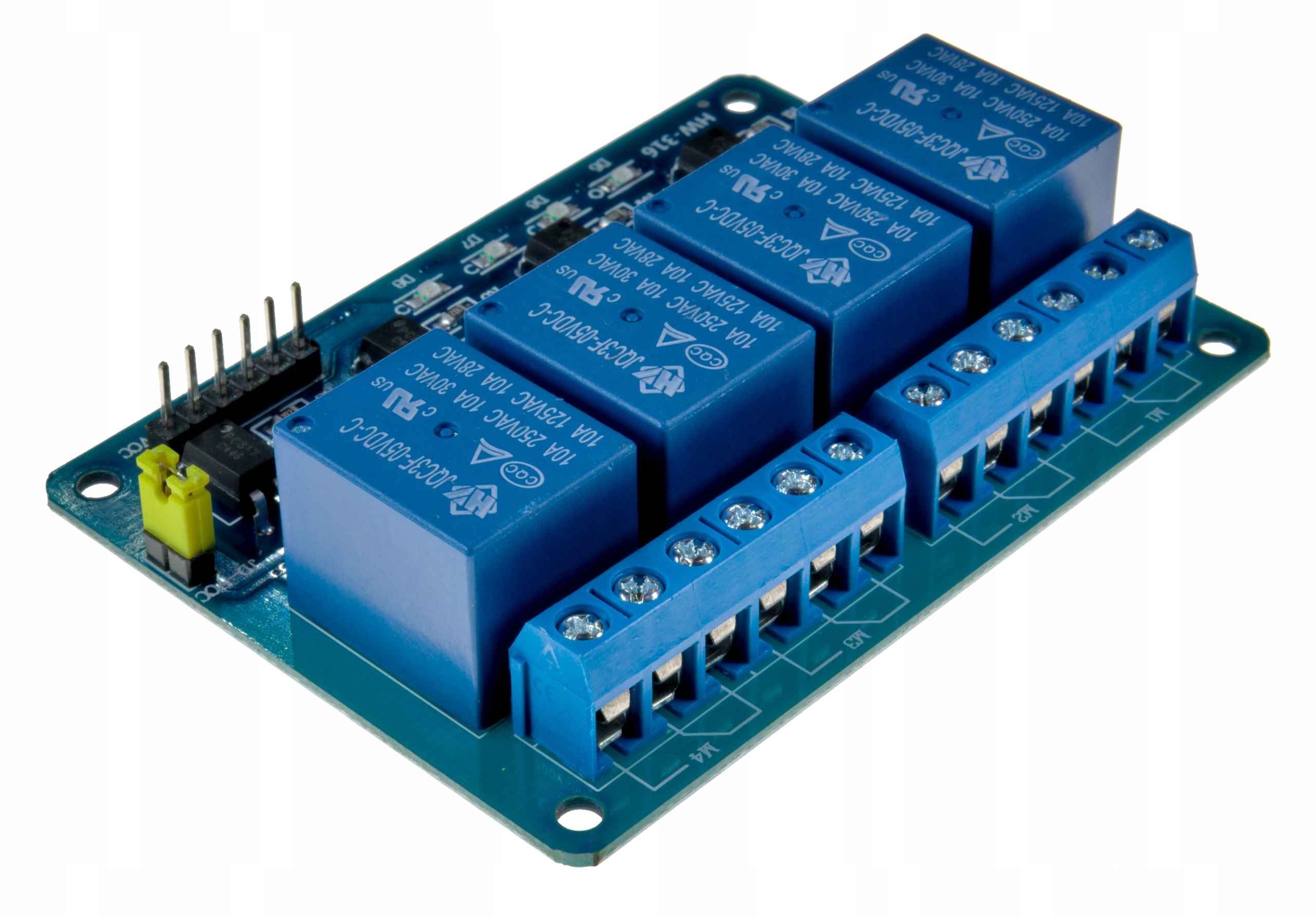

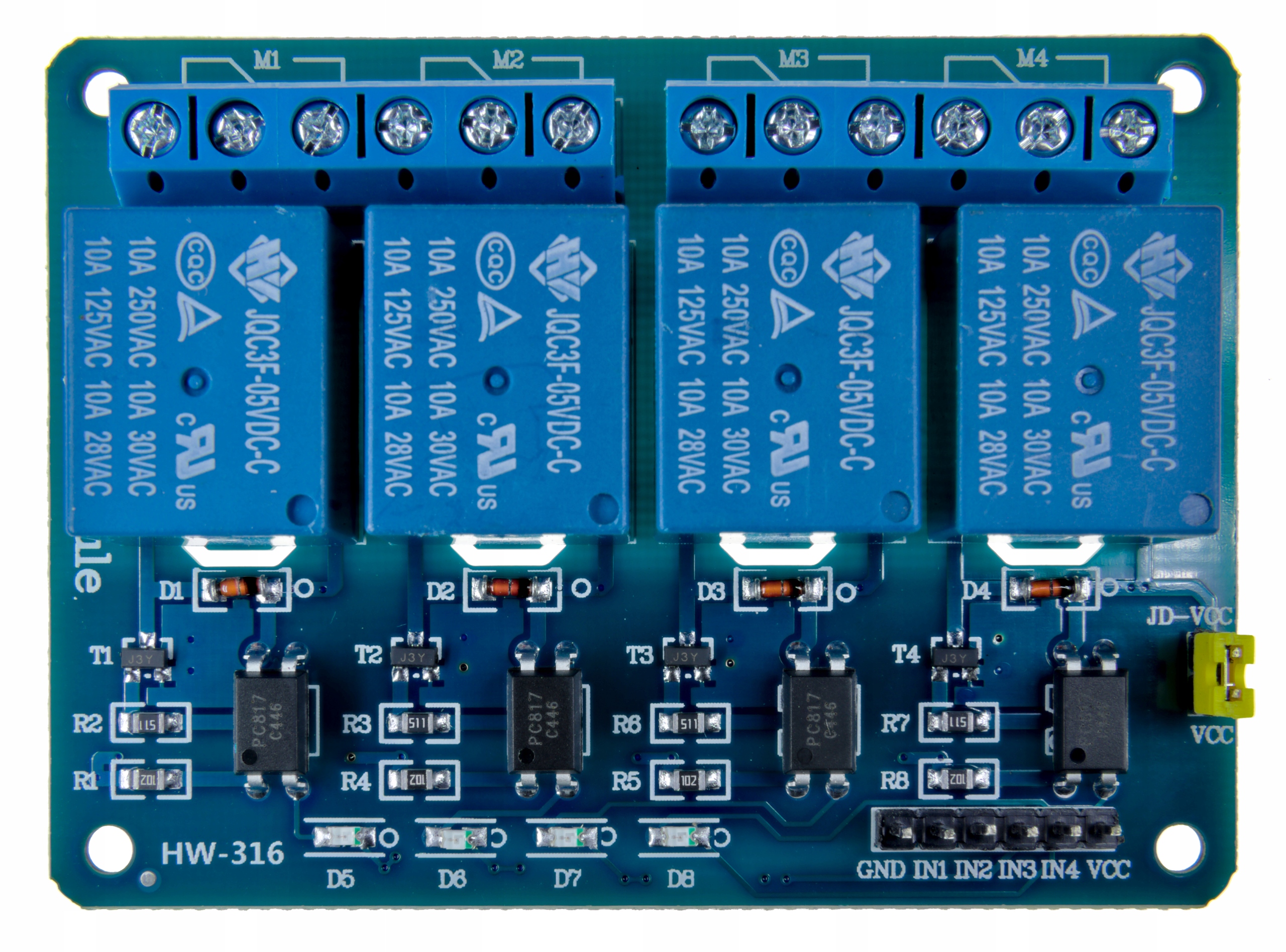

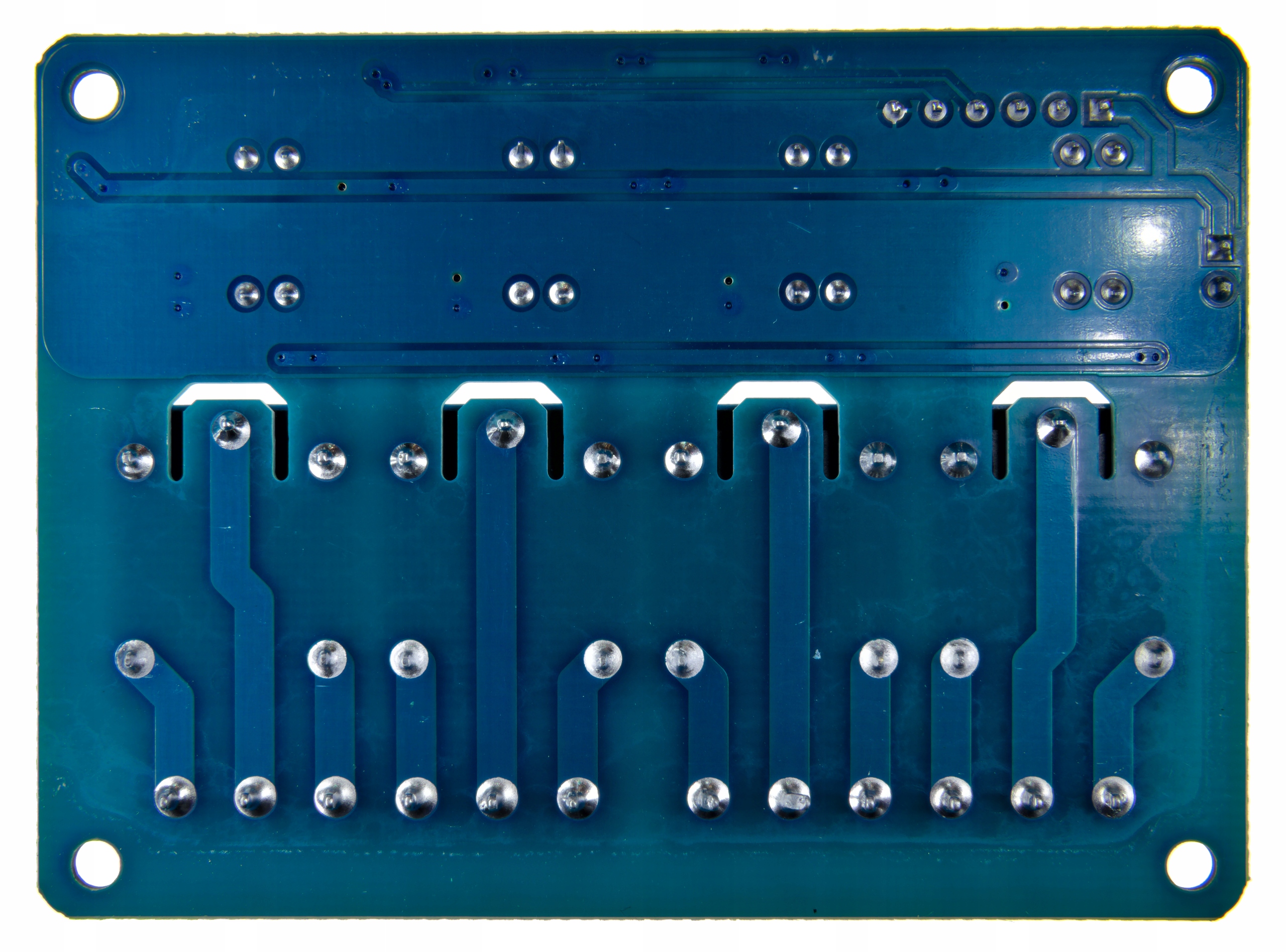

IMZ Moduł 5V przekaźnika 4-kanałowy

Opis produktu

Czterokanałowy moduł przekaźnikowy sterowany sygnałami TTL, przeznaczony do włączania i wyłączania obciążeń za pomocą mikrokontrolera. Wymaga zasilania 5 V DC; każdy przekaźnik ma podaną obciążalność do 10 A, z ograniczeniami dotyczącymi czasu pracy i chłodzenia.

Cechy produktu

• 4 niezależne kanały przekaźnikowe
• Sterowanie sygnałem TTL
• Napięcie sterujące 5 V DC
• Optoizolacja
• Diody LED stanu kanałów
• Męskie goldpiny 2,54 mm
• Obciążalność przekaźnika: do 10 A

Cechy szczegółowe

• 4 niezależne kanały: umożliwiają oddzielne sterowanie czterema obwodami.
• Sterowanie TTL: pozwala podłączać wejścia modułu do pinów sterujących układu mikrokontrolera, przy zachowaniu zgodności poziomów logicznych.
• Optoizolacja: zapewnia optyczne oddzielenie toru sterującego od toru przekaźnikowego; nie zastępuje prawidłowego montażu ani zasad ochrony przeciwporażeniowej.
• Diody LED: sygnalizują stan poszczególnych kanałów.
• Goldpiny 2,54 mm: umożliwiają podłączenie przewodów lub złącza o zgodnym rastrze.
• Obciążalność do 10 A: podana wartość dotyczy krótkotrwałej pracy przy odpowiednim chłodzeniu; dla pracy ciągłej źródło zaleca maksymalnie 7–8 A.

Zastosowanie

• Sterowanie oświetleniem, lampami i wentylatorami.
• Przełączanie obciążeń w projektach automatyki domowej.
• Prototypy robotyczne i IoT.
• Projekty edukacyjne z mikrokontrolerami.
• Sterowanie urządzeniami elektrycznymi, jeśli ich parametry mieszczą się w zakresie znamionowym przekaźników.

Specyfikacja techniczna

• liczba kanałów: 4
• napięcie sterujące: 5 V DC
• interfejs sygnałowy: TTL
• obciążalność maksymalna przekaźnika: 10 A przy 250 V AC lub 10 A przy 30 V DC
• zalecane obciążenie przy pracy ciągłej: maks. 7–8 A, zgodnie z materiałem źródłowym
• złącza sygnałowe: męskie goldpiny, raster 2,54 mm
• sygnalizacja: diody LED stanu kanałów
• izolacja toru sterującego: optoizolacja

Zasilanie

Moduł wymaga napięcia sterującego 5 V DC podawanego na VCC. Podłącz GND do masy układu sterującego zgodnie z opisem źródłowym. Materiał nie podaje poboru prądu ani szczegółowych wymagań zasilacza. Napięcia 250 V AC i 30 V DC odnoszą się do przełączanych obciążeń, a nie do zasilania modułu.

Instrukcja

1. Przed podłączeniem odłącz zasilanie modułu i wszystkich obwodów, które mają być przełączane.
2. Podłącz VCC do zasilania 5 V DC, a GND do GND układu sterującego.
3. Podłącz wejścia IN1–IN4 do wybranych pinów sterujących mikrokontrolera.
4. Sprawdź zgodność poziomów logicznych sterownika z wejściami TTL modułu. Materiał nie podaje progów logicznych ani polaryzacji aktywnego sygnału, dlatego należy je zweryfikować przed uruchomieniem.
5. Podłącz obciążenia do styków przekaźników zgodnie z oznaczeniami na module. Układ wyprowadzeń styków nie został opisany w materiale i należy go odczytać z oznaczeń produktu.
6. Przed uruchomieniem sprawdź parametry obciążenia. Dla pracy ciągłej źródło zaleca nie przekraczać 7–8 A; wartość 10 A opisano jako krótkotrwałą przy odpowiednim chłodzeniu.
7. Najpierw przetestuj sterowanie przy odłączonym obciążeniu, obserwując diody LED kanałów.

Materiał nie określa polaryzacji sygnału aktywującego przekaźniki ani nie podaje kompletnego pinoutu styków. Z tego powodu nie dołączono przykładowego kodu Arduino.

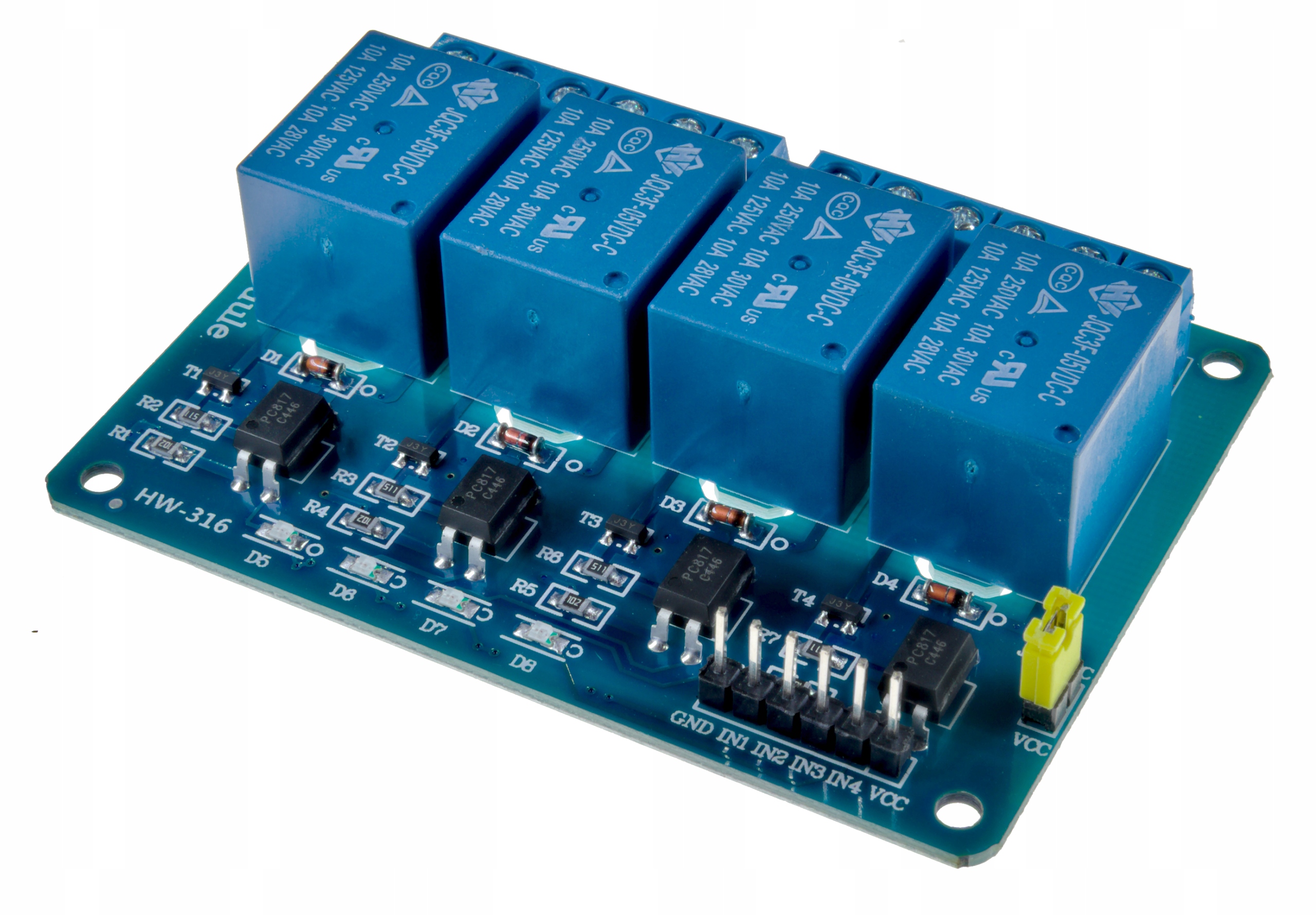

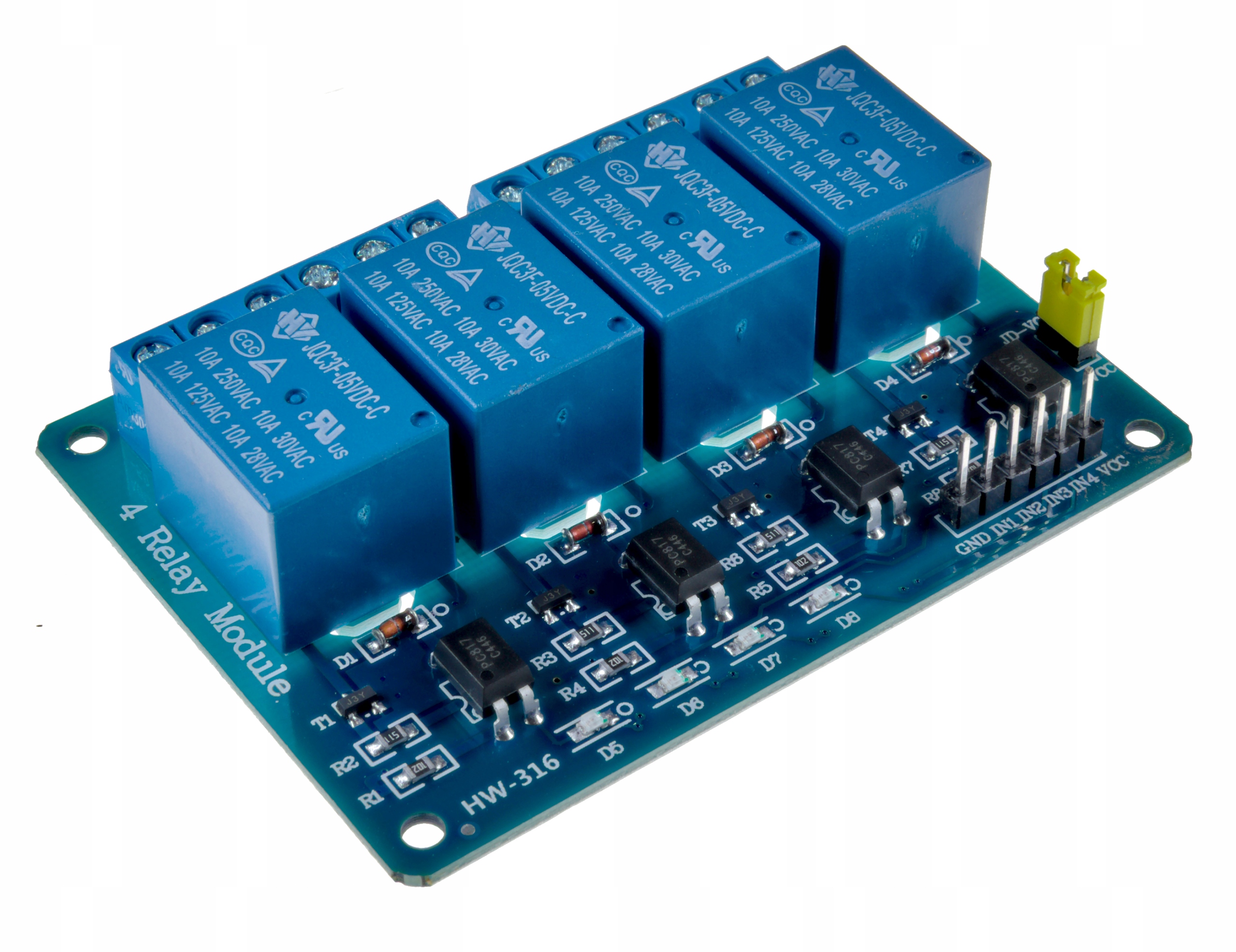

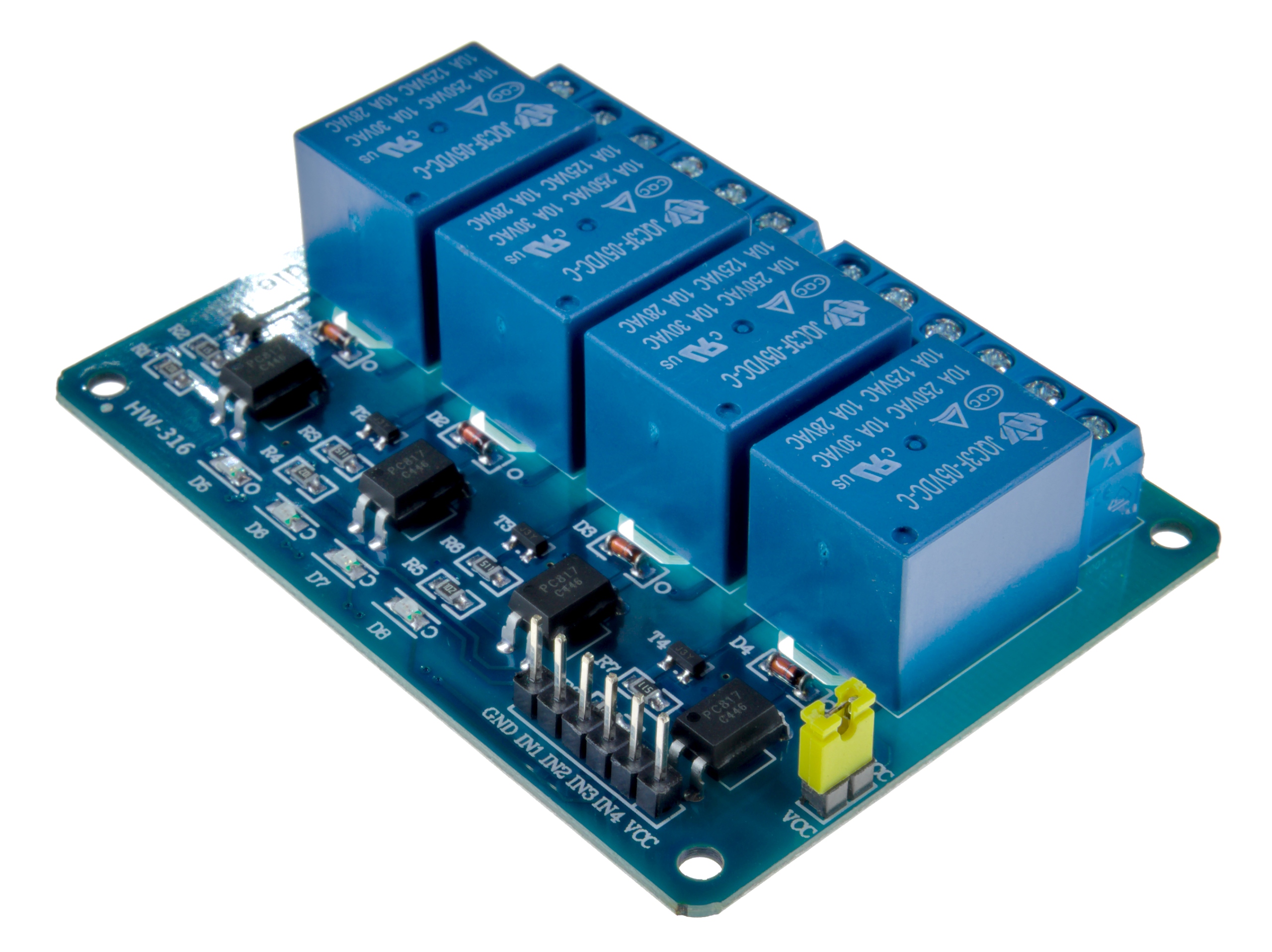

Podłączenie

| Pin | Połączenie |
|—|—|
| VCC | Zasilanie 5 V DC |
| GND | GND układu sterującego |
| IN1–IN4 | Piny sterujące mikrokontrolera |

Materiał nie podaje oznaczeń ani układu wyprowadzeń styków przekaźników. Należy sprawdzić oznaczenia na module przed podłączeniem obciążenia. Nie zakładaj polaryzacji aktywnego sygnału wejściowego bez jej weryfikacji.

Kompatybilność

• Arduino
• ESP32
• Raspberry Pi
• Inne układy sterujące zgodne z wejściami TTL modułu i zasilaniem sterującym 5 V DC

Materiał źródłowy wymienia te platformy, ale nie określa progów logicznych wejść. Przed podłączeniem platform z wyjściami 3,3 V należy zweryfikować zgodność poziomów sygnału.

Informacje bezpieczeństwa

• Montaż i podłączanie wykonuj przy odłączonym zasilaniu modułu oraz obciążenia.
• Zachowaj ostrożność przy pracy z napięciem sieciowym 250 V AC; montaż obwodów sieciowych powinny wykonywać osoby z odpowiednią wiedzą.
• Zabezpiecz odsłonięte styki i przewody przed przypadkowym dotknięciem, zwarciem oraz kontaktem z materiałami palnymi.
• Używaj modułu w suchym, osłoniętym miejscu i zapewnij warunki chłodzenia odpowiednie do obciążenia.
• Dobierz przewody, złącza i zabezpieczenia do napięcia, prądu oraz rodzaju obciążenia.
• Przed użyciem sprawdź stan płytki, połączeń i izolacji przewodów.

Ostrzeżenia

• Nie przekraczaj podanych wartości obciążenia: 10 A przy 250 V AC lub 10 A przy 30 V DC.
• Wartość 10 A opisana jest jako krótkotrwała przy odpowiednim chłodzeniu; do pracy ciągłej źródło zaleca maksymalnie 7–8 A.
• Duży prąd bez odpowiedniego chłodzenia może spowodować przegrzanie i uszkodzenie modułu.
• Nie podłączaj napięcia sieciowego do pinów VCC, GND ani IN1–IN4.
• Nie zakładaj, że optoizolacja sama zapewnia bezpieczeństwo przy pracy z napięciem sieciowym.
• Nie podłączaj sygnałów sterujących przed sprawdzeniem zgodności poziomów logicznych i polaryzacji wejść.

Przeznaczenie produktu

• Moduł do projektów DIY, edukacyjnych i prototypowych z elektroniką niskonapięciową.
• Do sterowania obwodami za pomocą mikrokontrolera, w granicach parametrów przekaźników.
• Do zastosowań, w których użytkownik może zapewnić prawidłowy montaż, dobór zabezpieczeń i chłodzenie.

Zastosowania wykluczone

• Nie stosować jako samodzielnego urządzenia zabezpieczającego ani elementu gwarantującego bezpieczeństwo ludzi lub mienia.
• Nie używać w urządzeniach medycznych ani systemach, których awaria może zagrażać życiu lub zdrowiu.
• Nie stosować poza podanymi parametrami napięcia i prądu.
• Nie traktować modułu jako gotowego, zabezpieczonego urządzenia do montażu w instalacji sieciowej bez odpowiedniej obudowy i zabezpieczeń.

Najczęstsze pytania

Jakie zasilanie sterujące jest wymagane?
Moduł wymaga napięcia 5 V DC podanego na VCC.

Ile kanałów można sterować?
Moduł ma cztery niezależne kanały wejściowe IN1–IN4.

Jakie obciążenie może przełączać pojedynczy przekaźnik?
Źródło podaje maksymalnie 10 A przy 250 V AC lub 30 V DC. Wartość 10 A dotyczy krótkotrwałej pracy przy odpowiednim chłodzeniu; dla pracy ciągłej zalecane jest maksymalnie 7–8 A.

Czy moduł można podłączyć do ESP32 lub Raspberry Pi?
Platformy te są wymienione w materiale źródłowym. Przed podłączeniem sprawdź zgodność poziomów logicznych, ponieważ nie podano progów wejściowych modułu.

Czy materiał określa, czy wejścia są aktywne stanem wysokim czy niskim?
Nie. Polaryzację aktywnego sygnału należy ustalić na podstawie oznaczeń lub dokumentacji konkretnego modułu.

O produkcie

Moduł łączy cztery wejścia sterujące TTL z czterema kanałami przekaźnikowymi. Każdy kanał ma diodę LED sygnalizującą jego stan, a tor sterujący wyposażono w optoizolację. Złącza sygnałowe wykonano w rastrze 2,54 mm. Dzięki temu moduł można wykorzystać w prototypach automatyki, robotyki i IoT do przełączania obciążeń, których parametry mieszczą się w specyfikacji. Przy większych prądach należy uwzględnić ograniczenie pracy ciągłej oraz wymagania chłodzenia.

Dlaczego warto

• Cztery kanały do niezależnego sterowania obciążeniami.
• Wejścia sterujące TTL i złącza goldpin 2,54 mm.
• Diody LED do obserwacji stanu każdego kanału.
• Optoizolacja toru sterującego.
• Podane parametry obciążenia dla 250 V AC i 30 V DC.
