Opis
Opis produktu

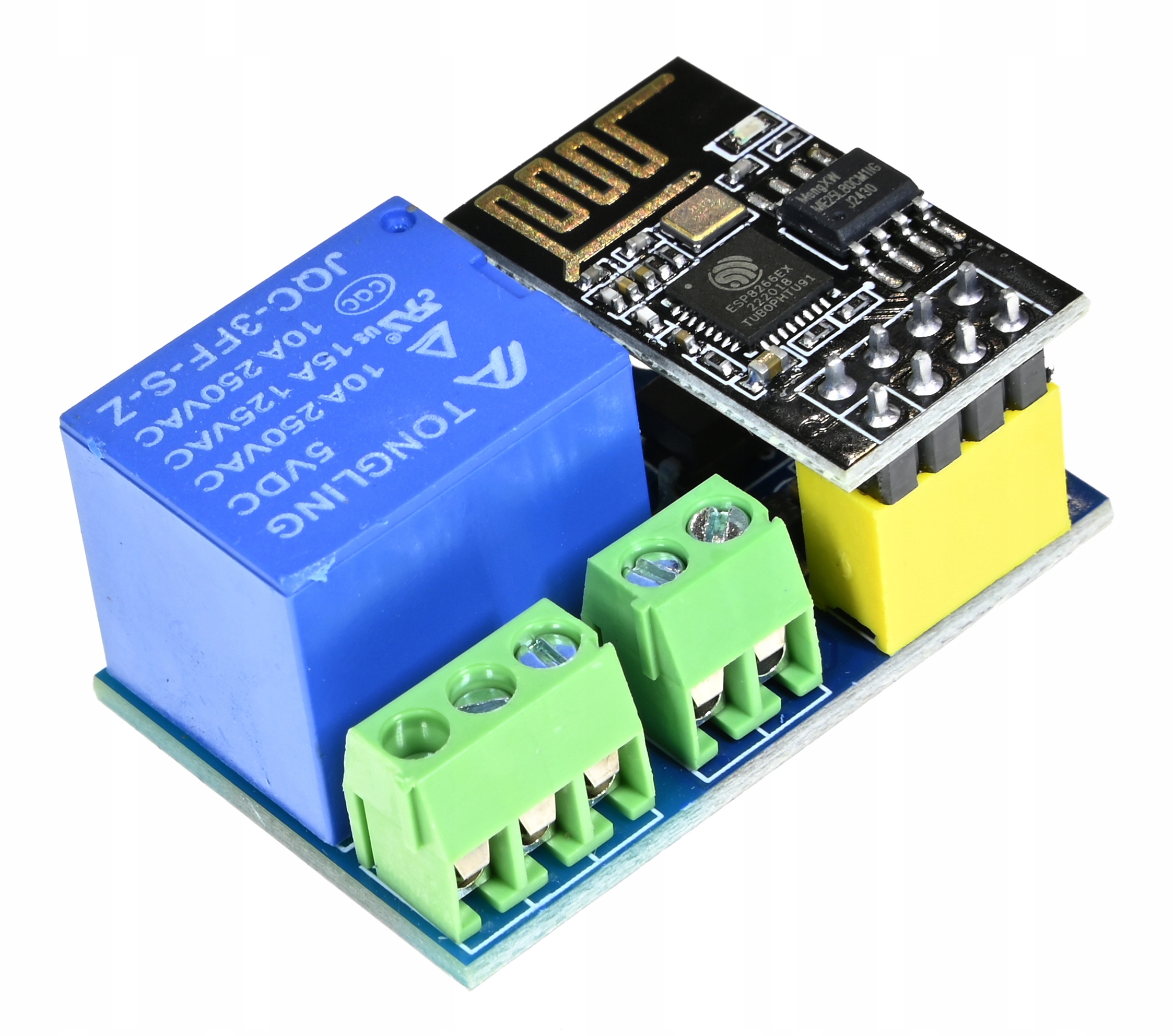

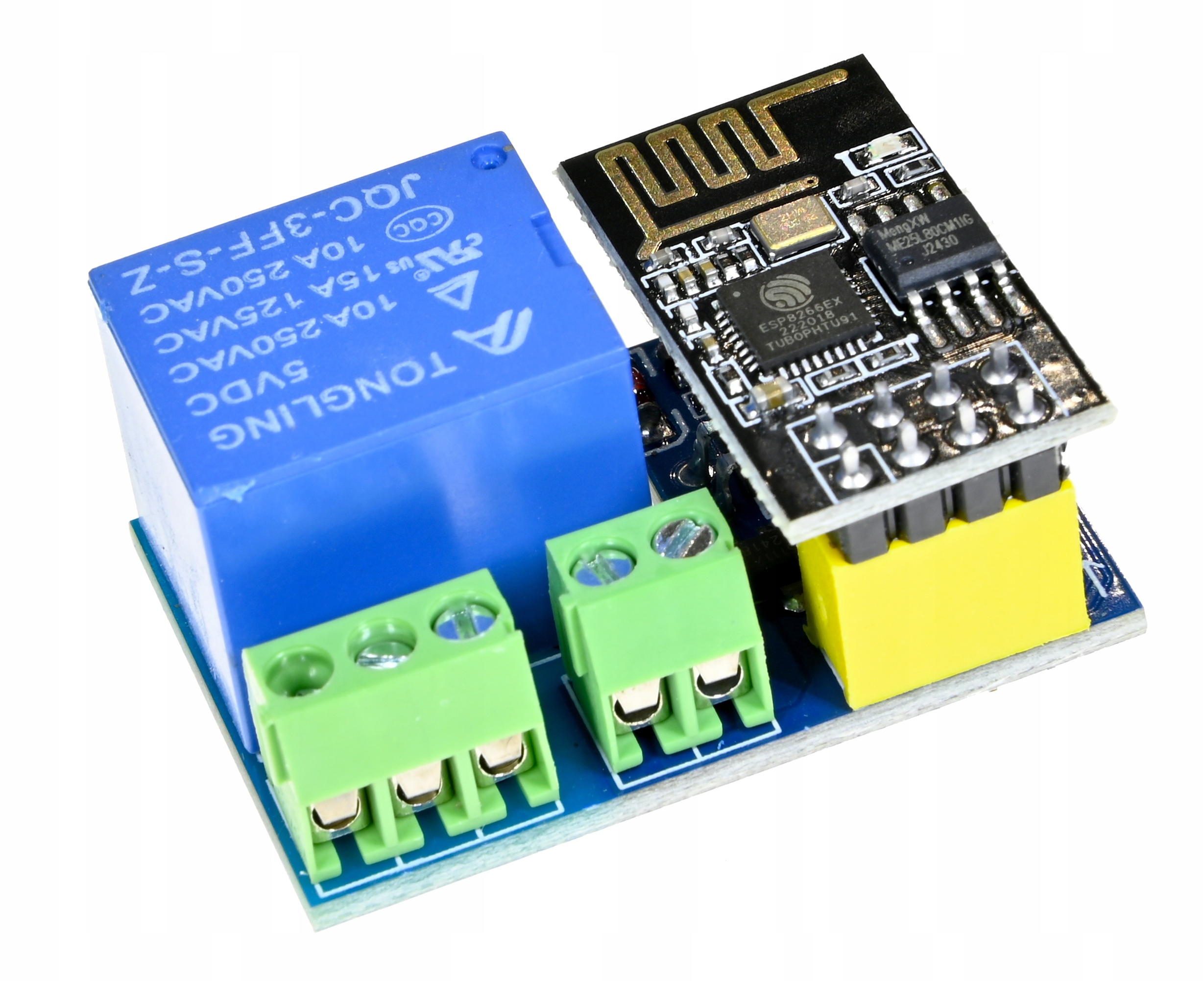

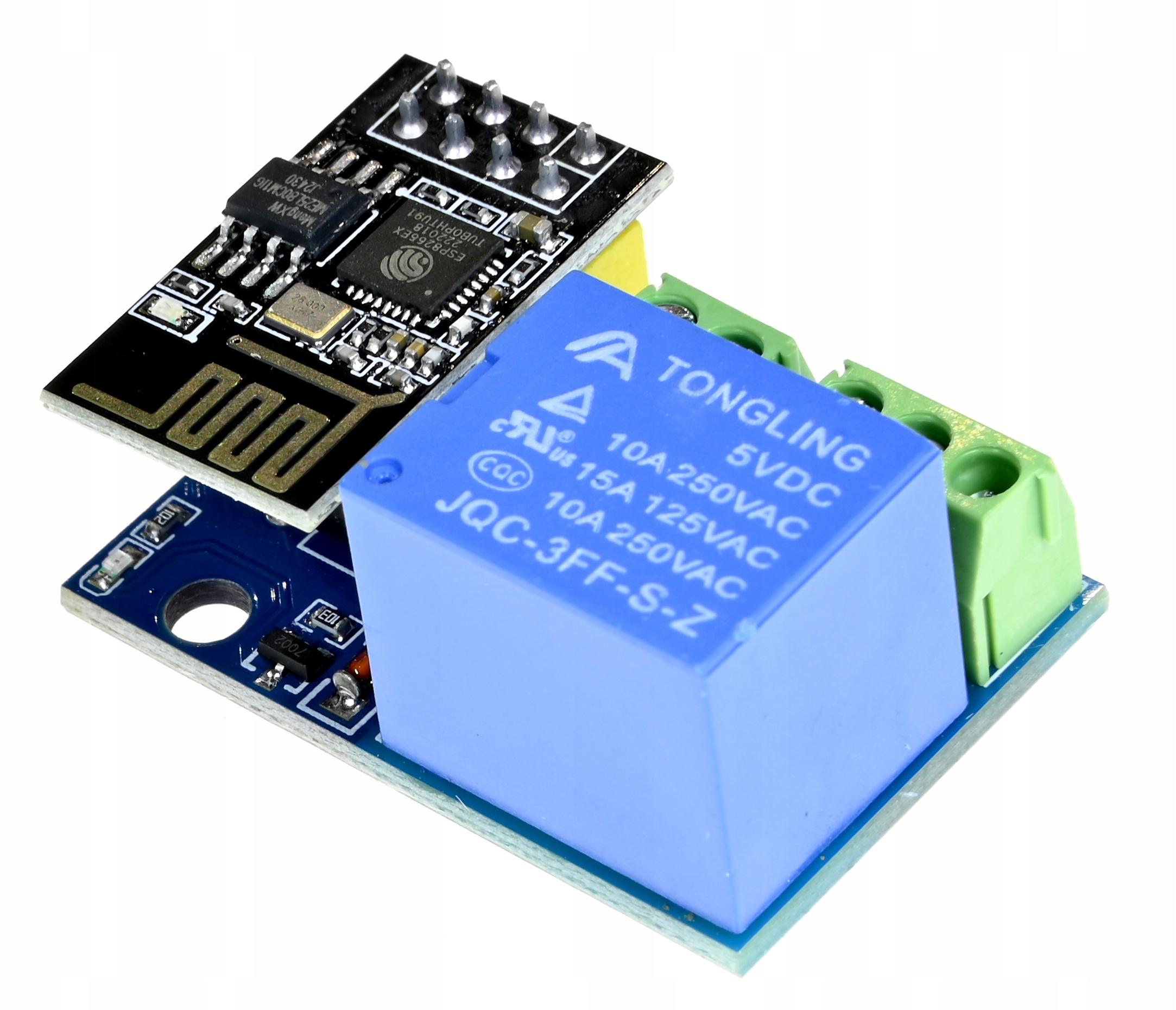

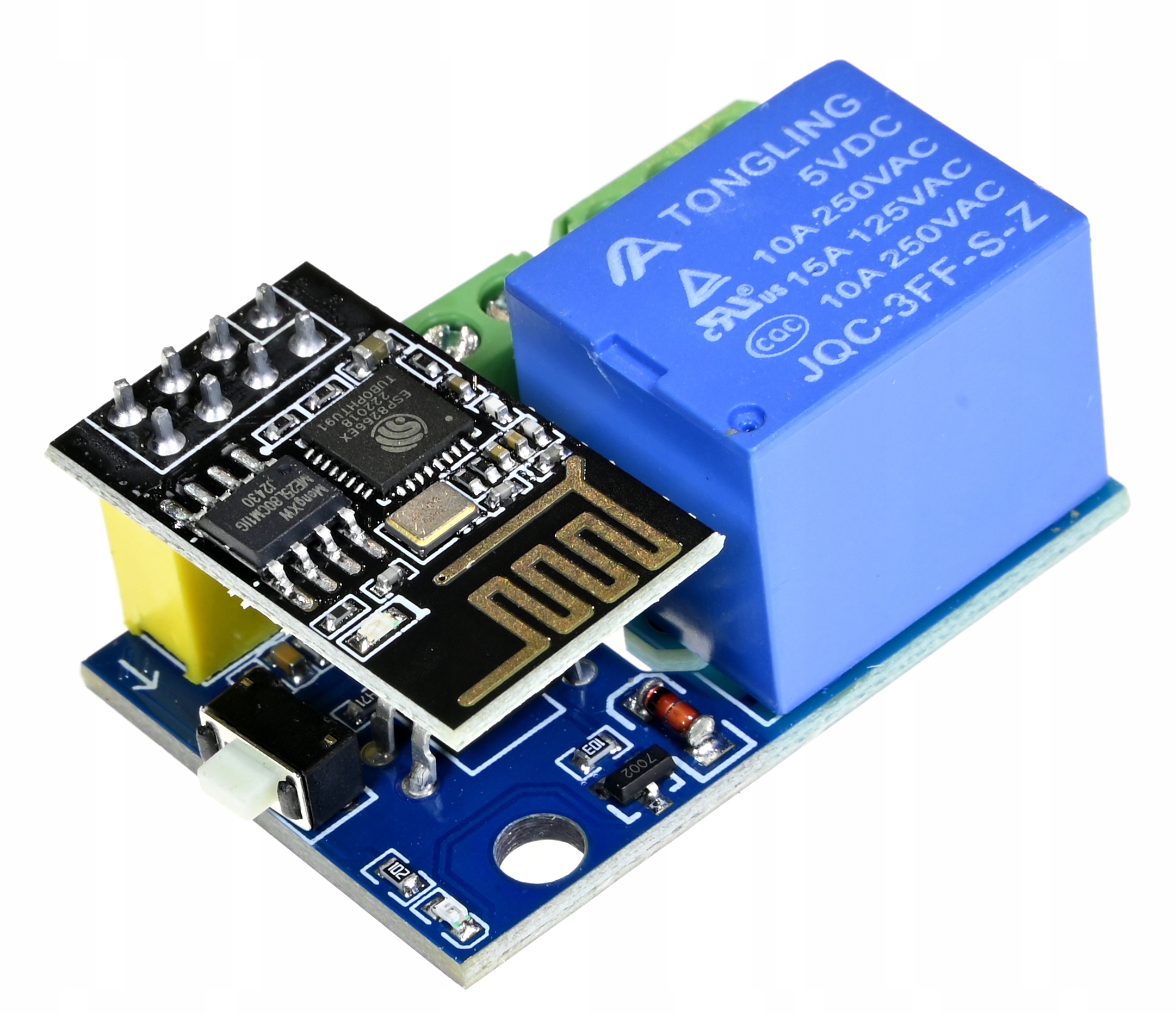

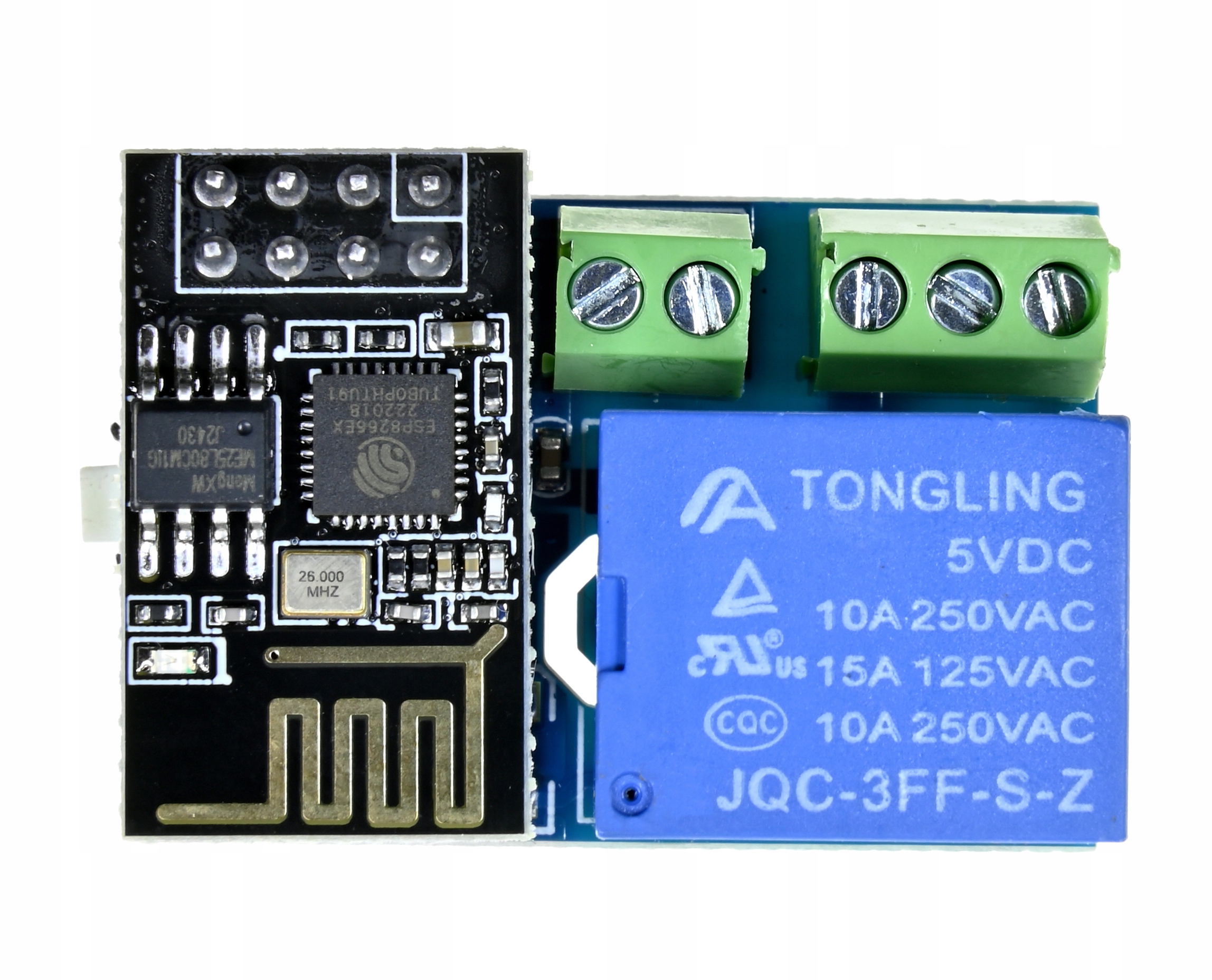

Jednokanałowy moduł przekaźnika z gniazdem dla ESP8266 ESP-01S umożliwia bezprzewodowe sterowanie obciążeniami. Wymaga zasilania 5 V DC, a podane parametry styków przekaźnika wynoszą maksymalnie 10 A przy 250 V AC lub 30 V DC.
Cechy produktu
- gniazdo dla modułu ESP-01S
- komunikacja Wi-Fi 2,4 GHz
- przekaźnik jednokanałowy
- zasilanie 5 V DC
- wymiary 36 × 25 mm
Cechy szczegółowe
- Gniazdo dla ESP-01S: umożliwia montaż kompatybilnego modułu ESP8266 bez lutowania modułu do płytki.
- Wi-Fi 2,4 GHz: pozwala wykorzystać moduł ESP8266 do komunikacji bezprzewodowej.
- Przekaźnik jednokanałowy: służy do przełączania jednego obwodu obciążenia.
- Zasilanie 5 V DC: określa wymagane napięcie zasilające płytkę.
- Kompaktowe wymiary 36 × 25 mm: ułatwiają montaż w niewielkich projektach.
Zastosowanie
- zdalne sterowanie oświetleniem i innymi obciążeniami elektrycznymi
- projekty automatyki domowej i IoT
- sterowanie systemem nawadniania
- eksperymenty z modułem ESP8266 ESP-01S
- integracja z rozwiązaniami wykorzystującymi Wi-Fi, MQTT lub Node-RED
Specyfikacja techniczna
- układ Wi-Fi: ESP8266 ESP-01S
- pasmo Wi-Fi: 2,4 GHz
- liczba kanałów przekaźnika: 1
- maksymalne parametry styków: 10 A / 250 V AC lub 10 A / 30 V DC
- zasilanie: 5 V DC
- wymiary: 36 × 25 mm
Zasilanie
Moduł wymaga zasilania 5 V DC. Źródło zasilania i sposób podłączenia należy dobrać do oznaczeń na płytce; materiał źródłowy nie podaje polaryzacji ani pinów zasilających.
Instrukcja
- Przed montażem odłącz zasilanie wszystkich obwodów.
- Umieść kompatybilny moduł ESP-01S w przeznaczonym dla niego gnieździe, zgodnie z oznaczeniami na płytce. Materiał źródłowy nie podaje orientacji montażu ani rozpiski pinów — sprawdź je na egzemplarzu lub w dokumentacji producenta.
- Doprowadź zasilanie 5 V DC, wcześniej weryfikując oznaczenia polaryzacji na płytce.
- Zaprogramuj lub skonfiguruj ESP-01S zgodnie z używanym firmware i sposobem sterowania przekaźnikiem. Moduł może być obsługiwany poleceniami AT lub własnym oprogramowaniem, ale źródło nie określa komend ani pinów sterujących.
- Przed podłączeniem obciążenia sprawdź parametry jego pracy i oznaczenia styków przekaźnika. Prace przy obwodach sieciowych powierz osobie z odpowiednimi kwalifikacjami.
Nie podano potwierdzonego schematu połączeń ani konfiguracji pinów, dlatego nie zamieszczono przykładowego kodu Arduino.
Podłączenie
Moduł wymaga zasilania 5 V DC i współpracuje z modułem ESP-01S umieszczanym w przeznaczonym do niego gnieździe. Materiał źródłowy nie zawiera rozpiski pinów zasilania, sterowania ani styków przekaźnika. Przed podłączeniem należy sprawdzić oznaczenia na płytce. Obciążenie podłącza się do styków przekaźnika zgodnie z ich oznaczeniami i parametrami.
Kompatybilność
- moduł ESP8266 ESP-01S
- Wi-Fi 2,4 GHz
- obsługa przez firmware wykorzystujący polecenia AT lub własne oprogramowanie — wymagane potwierdzenie zgodności konkretnego firmware
Informacje bezpieczeństwa
- Zasilaj moduł napięciem 5 V DC; przed podłączeniem sprawdź polaryzację i oznaczenia na płytce.
- Montuj i obsługuj moduł przy odłączonym zasilaniu.
- Zapewnij ochronę przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
- Część przekaźnikowa może przełączać obwody o niebezpiecznym napięciu. Montaż w takich obwodach powinien być wykonany przez osobę z odpowiednimi kwalifikacjami, z zastosowaniem właściwej izolacji i osłony.
- Uwzględnij parametry obciążenia i nie przekraczaj wartości podanych dla styków przekaźnika.
Ostrzeżenia
- Nie podłączaj 230 V AC do zasilania modułu — 5 V DC jest napięciem zasilającym płytkę, a wartość 250 V AC dotyczy maksymalnych parametrów styków przekaźnika.
- Nie przekraczaj podanych parametrów styków: 10 A / 250 V AC lub 10 A / 30 V DC.
- Nie dotykaj odsłoniętych styków ani przewodów obwodu sieciowego podczas pracy.
- Nie zasilaj modułu napięciem innym niż wskazane 5 V DC.
- Nie podłączaj przewodów bez sprawdzenia oznaczeń pinów i styków na płytce.
Przeznaczenie produktu
- moduł do projektów elektronicznych, edukacyjnych i DIY
- sterowanie niskonapięciowymi obciążeniami w projektach IoT
- element prototypów automatyki domowej i systemów zdalnego sterowania
Zastosowania wykluczone
- nie jest samodzielnym urządzeniem gotowym do podłączenia do sieci Wi-Fi bez modułu ESP-01S i odpowiedniego oprogramowania
- nie stosować jako elementu systemów bezpieczeństwa życia ani urządzeń medycznych
- nie używać w instalacjach, w których awaria przekaźnika może spowodować zagrożenie dla ludzi lub mienia
- nie montować w obwodach sieciowych bez odpowiedniej wiedzy, zabezpieczeń i osłony
Zawartość zestawu

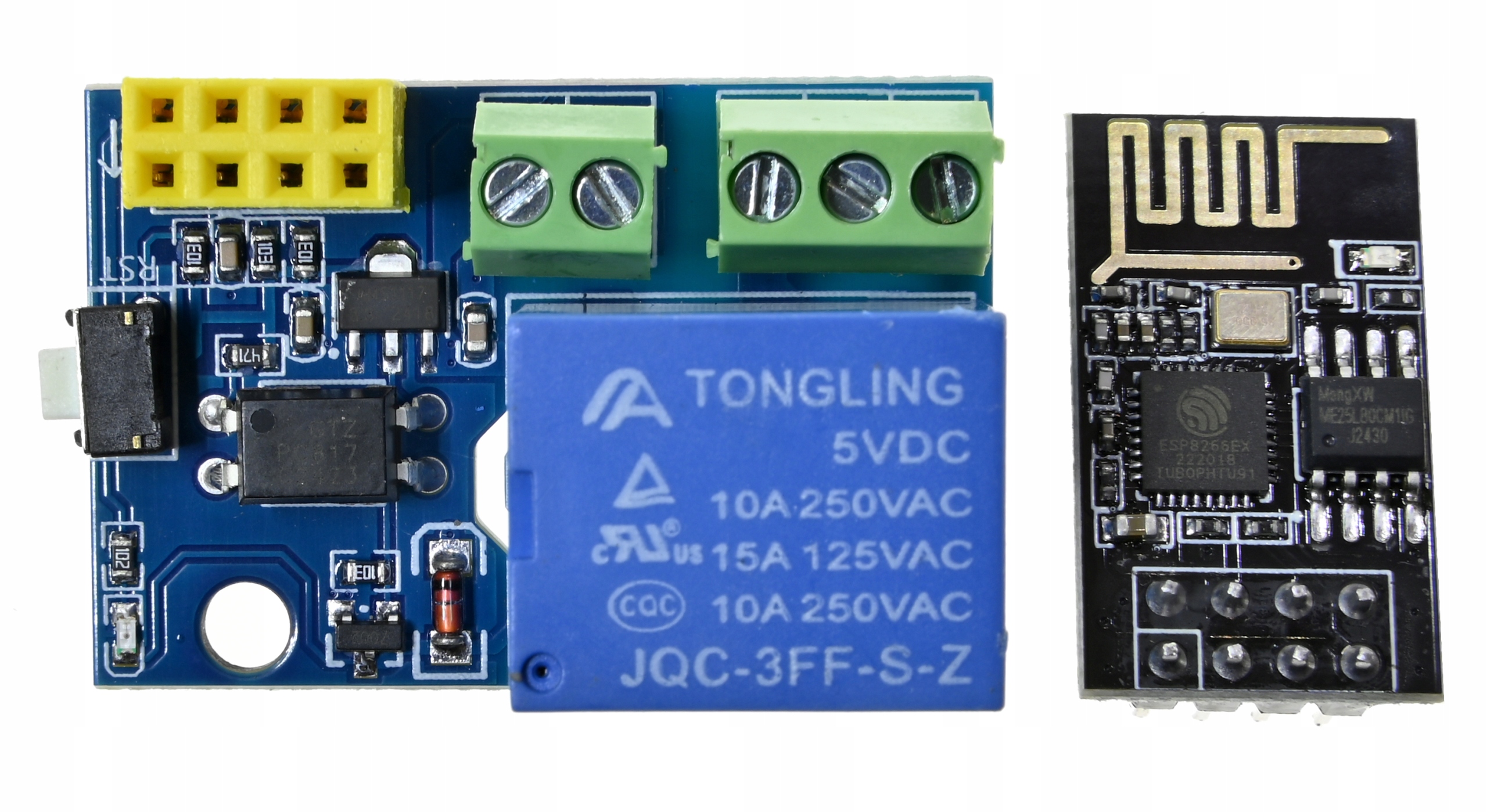

- moduł przekaźnika Wi-Fi z gniazdem dla ESP-01S
Do weryfikacji: materiał nie potwierdza, czy moduł ESP-01S jest dołączony do zestawu.
Najczęstsze pytania
Jakie jest napięcie zasilania płytki?
Moduł wymaga zasilania 5 V DC.
Czy moduł przełącza napięcie 230 V AC?
Według specyfikacji przekaźnik ma parametry styków do 10 A przy 250 V AC. Jest to parametr obwodu przełączanego, a nie napięcie zasilania płytki. Prace przy napięciu sieciowym powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami.
Czy ESP-01S jest w zestawie?
Materiał źródłowy potwierdza obecność gniazda dla ESP-01S, ale nie potwierdza, czy sam moduł ESP-01S jest dołączony.
Czy można użyć własnego oprogramowania?
Opis źródłowy wskazuje na obsługę poleceń AT lub własnego oprogramowania. Nie podaje jednak pinów sterujących ani procedury konfiguracji.
O produkcie
Płytka łączy przekaźnik jednokanałowy z gniazdem dla modułu ESP-01S, tworząc bazę do prototypów zdalnego przełączania. Po skonfigurowaniu ESP8266 może posłużyć do eksperymentów z automatyką domową, oświetleniem lub sterowaniem nawadnianiem. Przed uruchomieniem należy zweryfikować sposób montażu modułu, oznaczenia połączeń i konfigurację firmware.
Dlaczego warto
- gniazdo umożliwiające montaż ESP-01S bez lutowania modułu do płytki
- jeden kanał przekaźnika do przełączania obciążenia
- obsługa obciążeń AC lub DC w granicach podanych parametrów styków
- niewielkie wymiary: 36 × 25 mm
- możliwość wykorzystania w projektach opartych na ESP8266
