IMZ Moduł przekaźnika WiFi ESP8266 230V 10A ESP-01 z UART

Opis produktu

Moduł umożliwia zdalne sterowanie jednym przekaźnikiem za pośrednictwem sieci Wi-Fi 2,4 GHz. Jest przeznaczony do budowy własnych układów automatyki, sterowników oświetlenia, prostych urządzeń IoT oraz lokalnych systemów Smart Home.

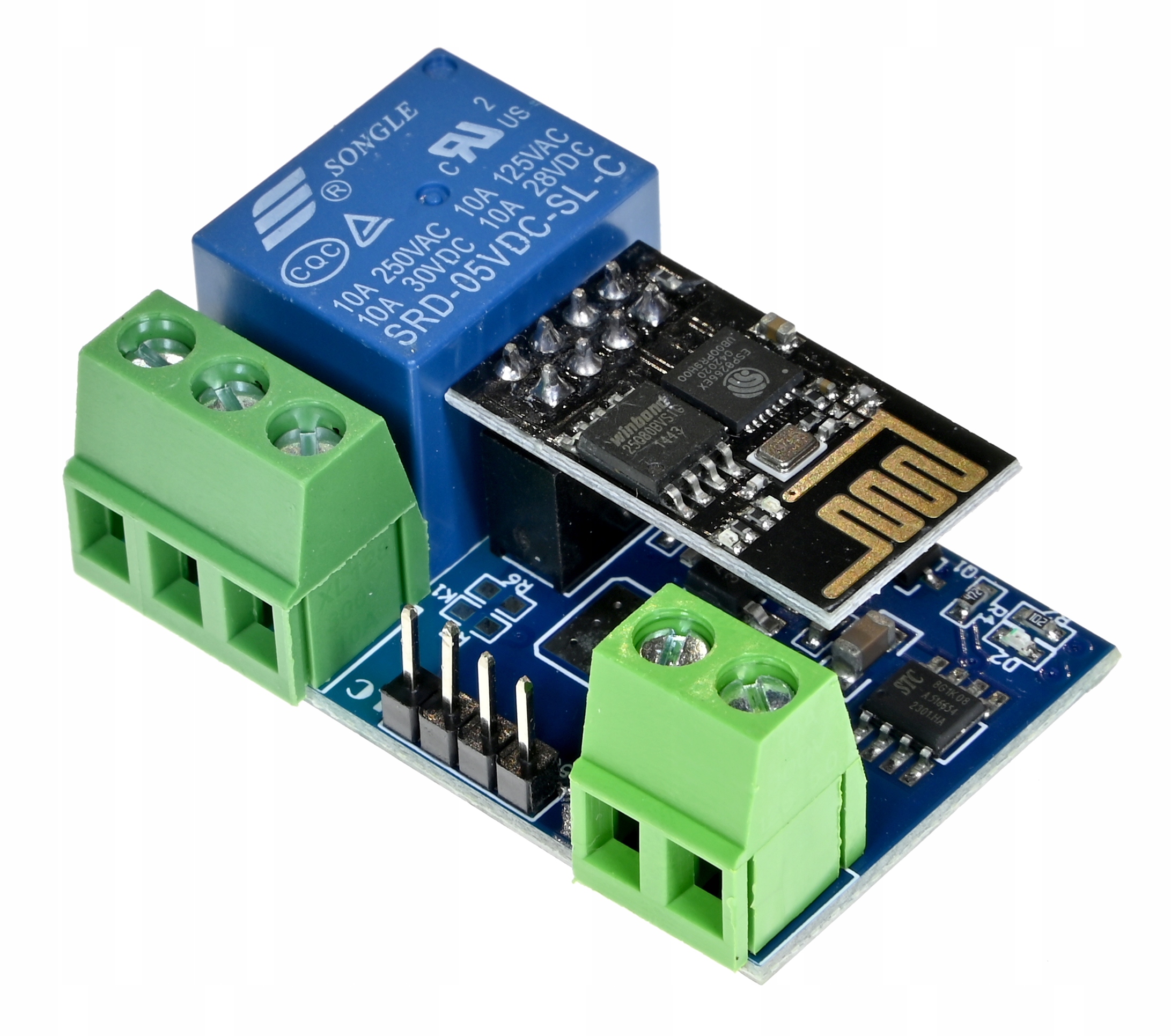

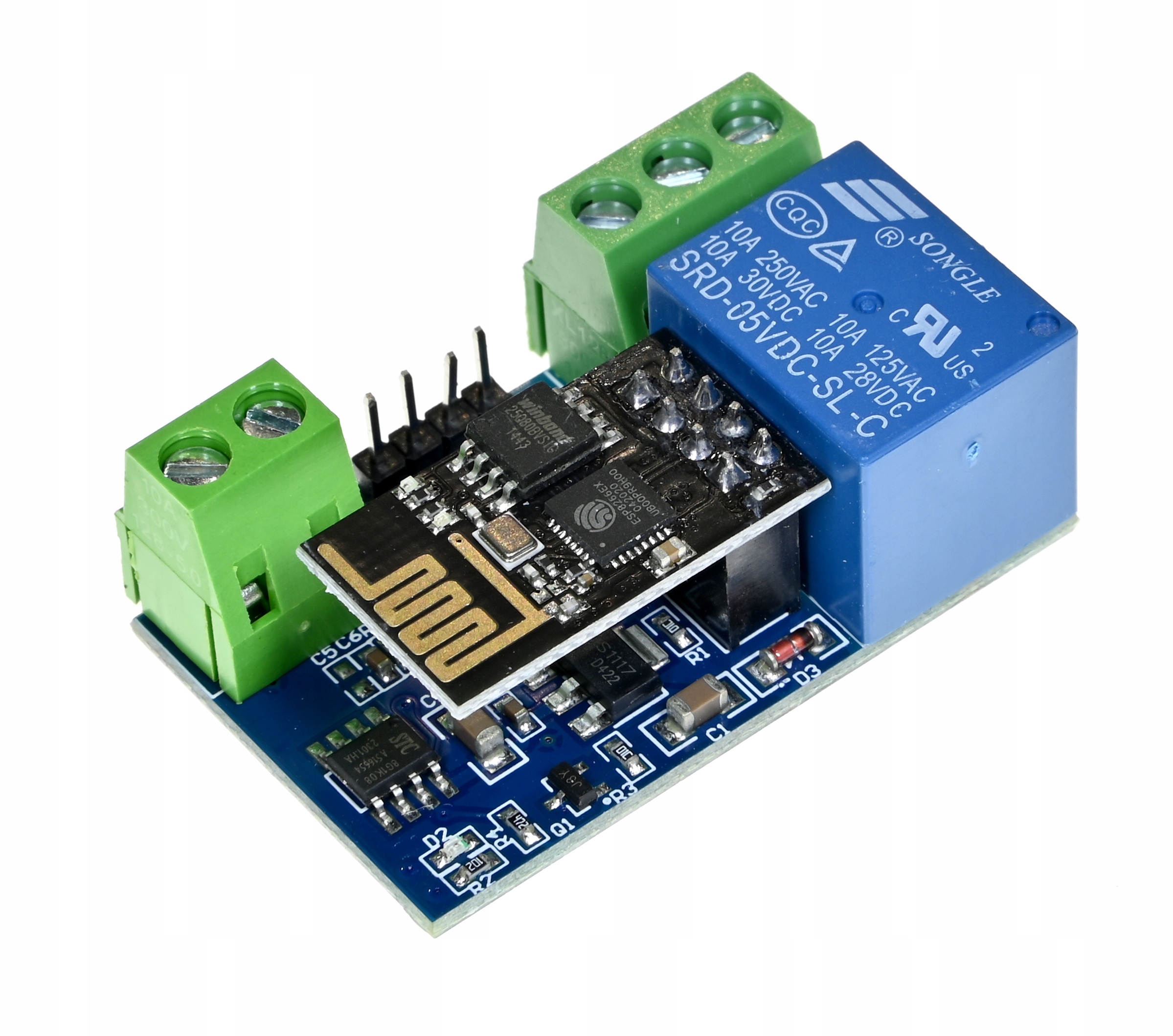

Na płytce znajduje się wymienny moduł ESP8266 ESP-01, który odpowiada za komunikację bezprzewodową. Moduł ESP-01 może współpracować z fabrycznym oprogramowaniem AT albo zostać zaprogramowany samodzielnie, np. jako prosty serwer WWW, element własnego systemu automatyki lub urządzenie komunikujące się z innym sterownikiem w sieci lokalnej.

Przekaźnik nie jest sterowany bezpośrednio z wyprowadzenia GPIO modułu ESP-01. Na płytce zastosowano dodatkowy mikrokontroler STC15F104W, który odbiera polecenia przesyłane przez interfejs UART i steruje układem załączającym cewkę przekaźnika. Do zmiany stanu wyjścia wykorzystywane są krótkie komendy przesyłane w formacie HEX.

Takie rozwiązanie pozwala wykorzystać płytkę na kilka sposobów:

• jako moduł przekaźnika sterowany przez Wi-Fi po odpowiednim skonfigurowaniu ESP-01,
• jako element własnego urządzenia IoT,
• jako bazę do projektu z własnym oprogramowaniem ESP8266,
• jako przekaźnik sterowany bezpośrednio przez UART z innego mikrokontrolera lub sterownika.

Przekaźnik posiada styki przełączne NO, COM oraz NC. Umożliwia to podłączenie odbiornika pracującego zarówno w układzie normalnie wyłączonym, jak i normalnie załączonym.

Elektronika modułu wymaga zasilania napięciem 5 V DC. Napięcie 230 V AC podane w nazwie produktu dotyczy wyłącznie obciążenia przełączanego przez styki przekaźnika. Nie należy podłączać napięcia sieciowego do wejścia zasilania płytki.

Moduł może przełączać obciążenia niskonapięciowe oraz sieciowe. Podana wartość 10 A jest maksymalnym parametrem znamionowym styków zastosowanego przekaźnika. Przy obciążeniach indukcyjnych, takich jak silniki, pompy, transformatory lub elektrozawory, należy zastosować odpowiedni zapas prądowy. W przypadku odbiorników o dużym prądzie rozruchowym zalecane jest użycie dodatkowego stycznika.

Produkt jest komponentem elektronicznym przeznaczonym do samodzielnej integracji we własnym projekcie. Nie jest gotowym włącznikiem Wi-Fi działającym bez konfiguracji. Nie posiada obudowy ani przypisanej aplikacji mobilnej. Do uruchomienia sterowania przez Wi-Fi wymagana jest konfiguracja modułu ESP-01 lub wgranie własnego oprogramowania.

W przypadku przełączania napięcia sieciowego 230 V AC płytkę należy umieścić w odpowiedniej izolowanej obudowie, uniemożliwiającej dotknięcie elementów znajdujących się pod napięciem.

Cechy produktu

cechy

• jeden kanał przekaźnikowy,
• komunikacja Wi-Fi 2,4 GHz,
• wymienny moduł ESP8266 ESP-01,
• dodatkowy mikrokontroler STC15F104W sterujący przekaźnikiem,
• sterowanie przekaźnikiem przez interfejs UART,
• styki przełączne NO / COM / NC,
• zasilanie elektroniki napięciem 5 V DC,
• możliwość przełączania obciążeń niskonapięciowych oraz sieciowych,
• możliwość wykorzystania własnego programu dla ESP8266,
• możliwość budowy układu działającego lokalnie, bez zewnętrznej chmury,
• dioda zabezpieczająca układ sterowania cewką przekaźnika.

Cechy szczegółowe

cechy_rozwiniete

• Wymienny moduł ESP8266 ESP-01

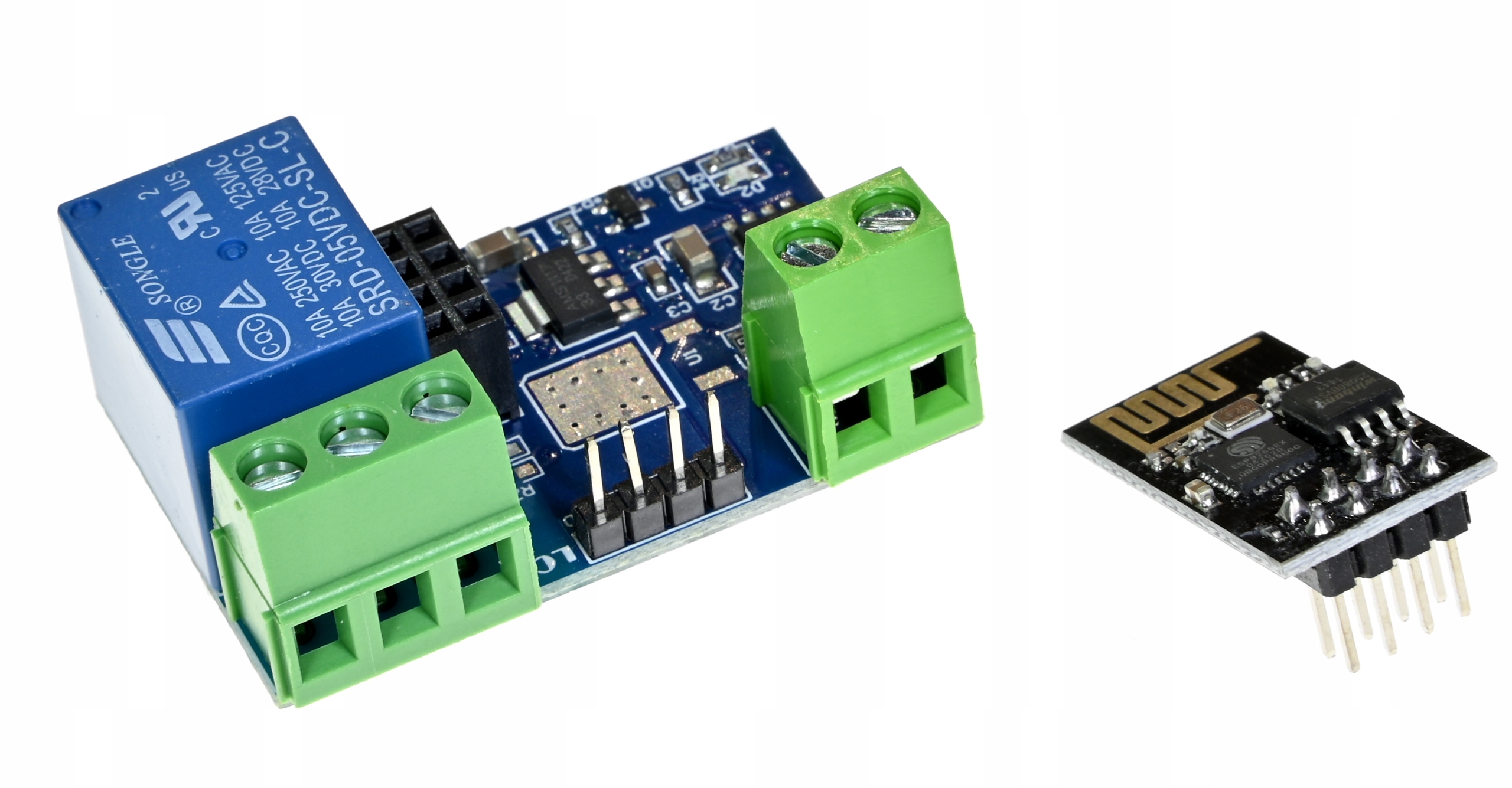

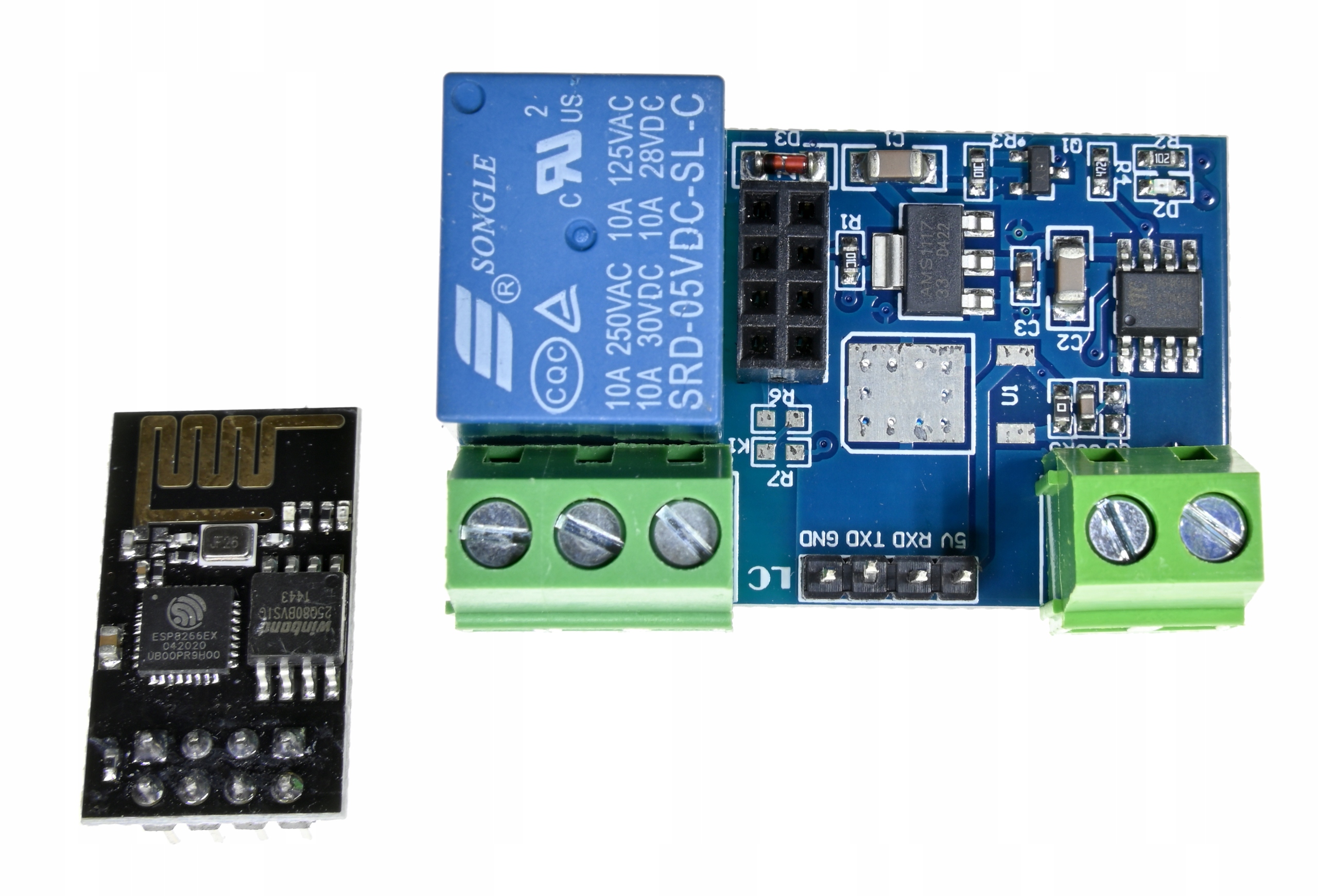

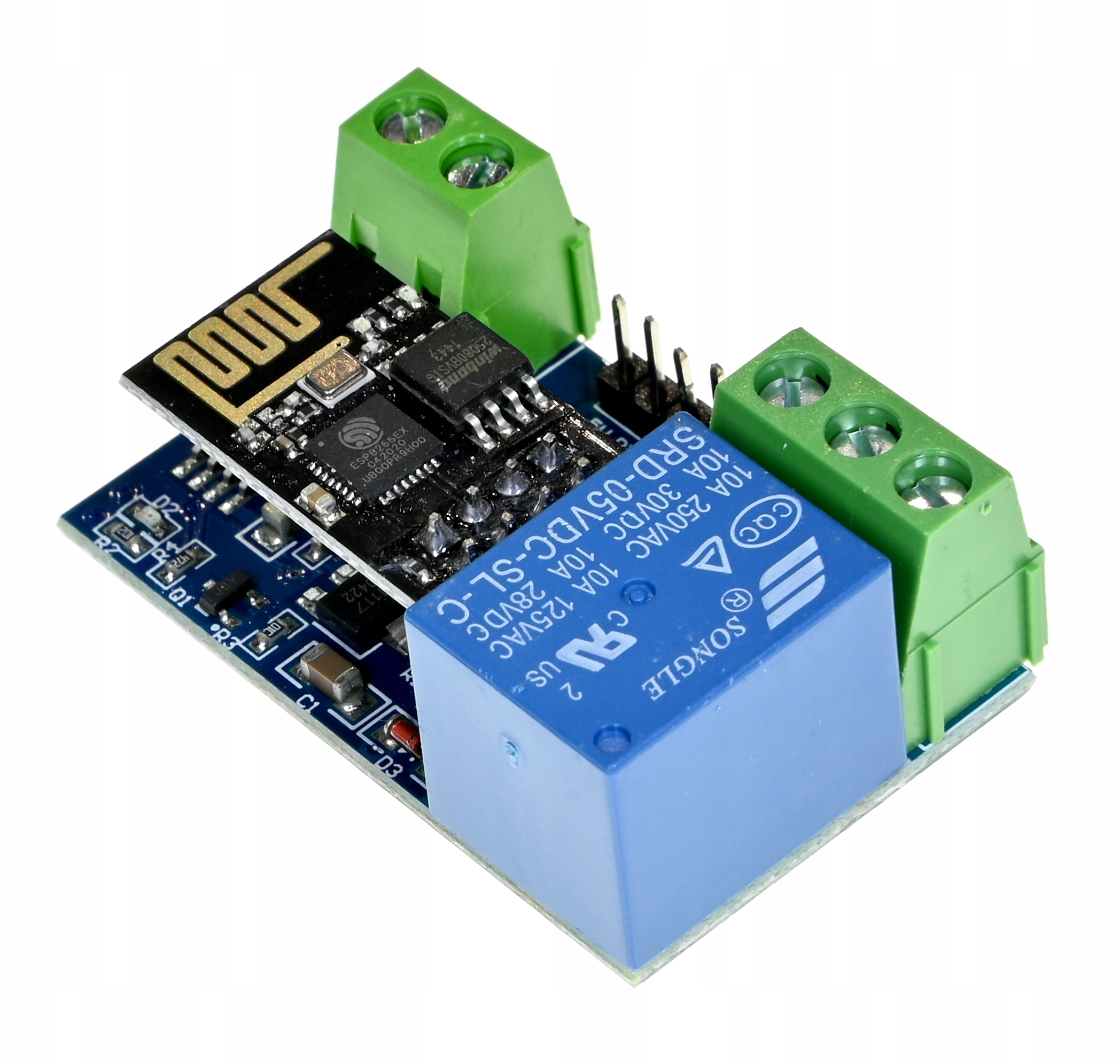

  Moduł Wi-Fi jest umieszczony w gnieździe i może zostać wymieniony lub zaprogramowany zgodnie z wymaganiami projektu.

• Dodatkowy mikrokontroler sterujący przekaźnikiem
  Przekaźnik nie jest podłączony bezpośrednio do wyprowadzenia GPIO modułu ESP-01. Polecenia są przesyłane przez UART do mikrokontrolera STC15F104W znajdującego się na płytce.

• Sterowanie prostymi komendami HEX
  Do włączenia lub wyłączenia przekaźnika wystarczy wysłanie odpowiedniej czterobajtowej komendy przez port szeregowy.

• Styki przełączne NO / COM / NC
  Moduł pozwala sterować obciążeniem zarówno w układzie normalnie wyłączonym, jak i normalnie załączonym.

• Możliwość pracy bez zewnętrznej chmury
  Po wgraniu własnego oprogramowania do ESP8266 moduł może działać jako lokalny sterownik Wi-Fi, np. z własnym panelem WWW lub komunikacją z lokalnym systemem automatyki.

• Uniwersalna baza do własnych projektów
  Płytkę można wykorzystać jako moduł Wi-Fi z przekaźnikiem albo jako przekaźnik sterowany bezpośrednio przez UART z innego mikrokontrolera.

Zastosowanie

zastosowanie

• sterowanie oświetleniem,
• zdalne załączanie niewielkich odbiorników elektrycznych,
• sterowanie urządzeniami niskonapięciowymi,
• automatyka domowa,
• własne systemy Smart Home,
• projekty IoT z ESP8266,
• prototypy sterowników Wi-Fi,
• lokalne systemy sterowania bez zewnętrznej chmury,
• projekty edukacyjne związane z komunikacją UART,
• integracja z własnym mikrokontrolerem lub komputerem jednopłytkowym.

Specyfikacja techniczna

• marka: IMZ
• typ produktu: moduł przekaźnika Wi-Fi z ESP8266
• liczba kanałów: 1
• moduł Wi-Fi: ESP8266 ESP-01
• pasmo Wi-Fi: 2,4 GHz
• mikrokontroler sterujący przekaźnikiem: STC15F104W
• napięcie zasilania płytki: 5 V DC
• interfejs sterujący: UART
• parametry transmisji UART: 9600 bit/s, 8N1
• typ styków przekaźnika: NO / COM / NC
• maksymalne parametry znamionowe styków dla AC: 10 A / 250 V AC
• maksymalne parametry znamionowe styków dla DC: 10 A / 30 V DC
• montaż: moduł do integracji we własnym urządzeniu

Uwaga: podane wartości 10 A są maksymalnymi parametrami znamionowymi styków zastosowanego przekaźnika. Nie oznaczają zalecanego prądu roboczego dla każdego rodzaju obciążenia.

Zasilanie

Elektronika modułu wymaga zasilania napięciem 5 V DC.

Napięcie 230 V AC podane w nazwie produktu dotyczy wyłącznie obciążenia przełączanego przez styki przekaźnika. Nie należy podłączać napięcia sieciowego do wejścia zasilania płytki.

Zasilanie modułu należy podłączyć do zacisków:

| Zacisk | Funkcja |
|—|—|
| IN+ | zasilanie 5 V DC |
| IN- | masa zasilania GND |

Zasilacz powinien zapewniać odpowiednią wydajność prądową dla modułu ESP8266 oraz cewki przekaźnika. Zalecane jest stosowanie stabilizowanego zasilacza 5 V DC.

Instrukcja

instrukcja

instrukcja

Podstawowe uruchomienie modułu

1. Przed wykonaniem połączeń odłącz wszystkie źródła zasilania.
2. Podłącz stabilizowane zasilanie 5 V DC do zacisków IN+ oraz IN-.
3. Podłącz sterowane obciążenie do odpowiednich styków przekaźnika:
   • COM + NO — obciążenie domyślnie wyłączone,
   • COM + NC — obciążenie domyślnie załączone.
4. Skonfiguruj komunikację modułu ESP8266 ESP-01 albo wgraj własne oprogramowanie.
5. Aby włączyć przekaźnik, wyślij przez UART komendę:
   A0 01 01 A2
6. Aby wyłączyć przekaźnik, wyślij przez UART komendę:
   A0 01 00 A1
7. Sprawdź poprawność działania układu przy bezpiecznym obciążeniu testowym.

Ważna informacja

Moduł nie posiada gotowej aplikacji mobilnej przypisanej do produktu. Sposób komunikacji przez Wi-Fi zależy od oprogramowania znajdującego się w module ESP8266 ESP-01.

Sterowanie przez UART

Moduł ESP8266 ESP-01 odpowiada za komunikację Wi-Fi. Polecenia sterujące są przesyłane przez interfejs UART do mikrokontrolera STC15F104W znajdującego się na płytce.

Przekaźnik nie jest sterowany bezpośrednio przez wyprowadzenie GPIO modułu ESP-01.

| Funkcja | Komenda HEX |
|—|—|
| Włączenie przekaźnika | A0 01 01 A2 |
| Wyłączenie przekaźnika | A0 01 00 A1 |

Parametry transmisji:

| Parametr | Wartość |
|—|—|
| Prędkość transmisji | 9600 bit/s |
| Format transmisji | 8N1 |
| Liczba bitów danych | 8 |
| Parzystość | brak |
| Liczba bitów stopu | 1 |

W przypadku sterowania płytką z zewnętrznego mikrokontrolera należy połączyć również wspólną masę GND oraz upewnić się, że poziomy logiczne UART są odpowiednie dla używanych urządzeń.

Podłączenie

podlaczenie

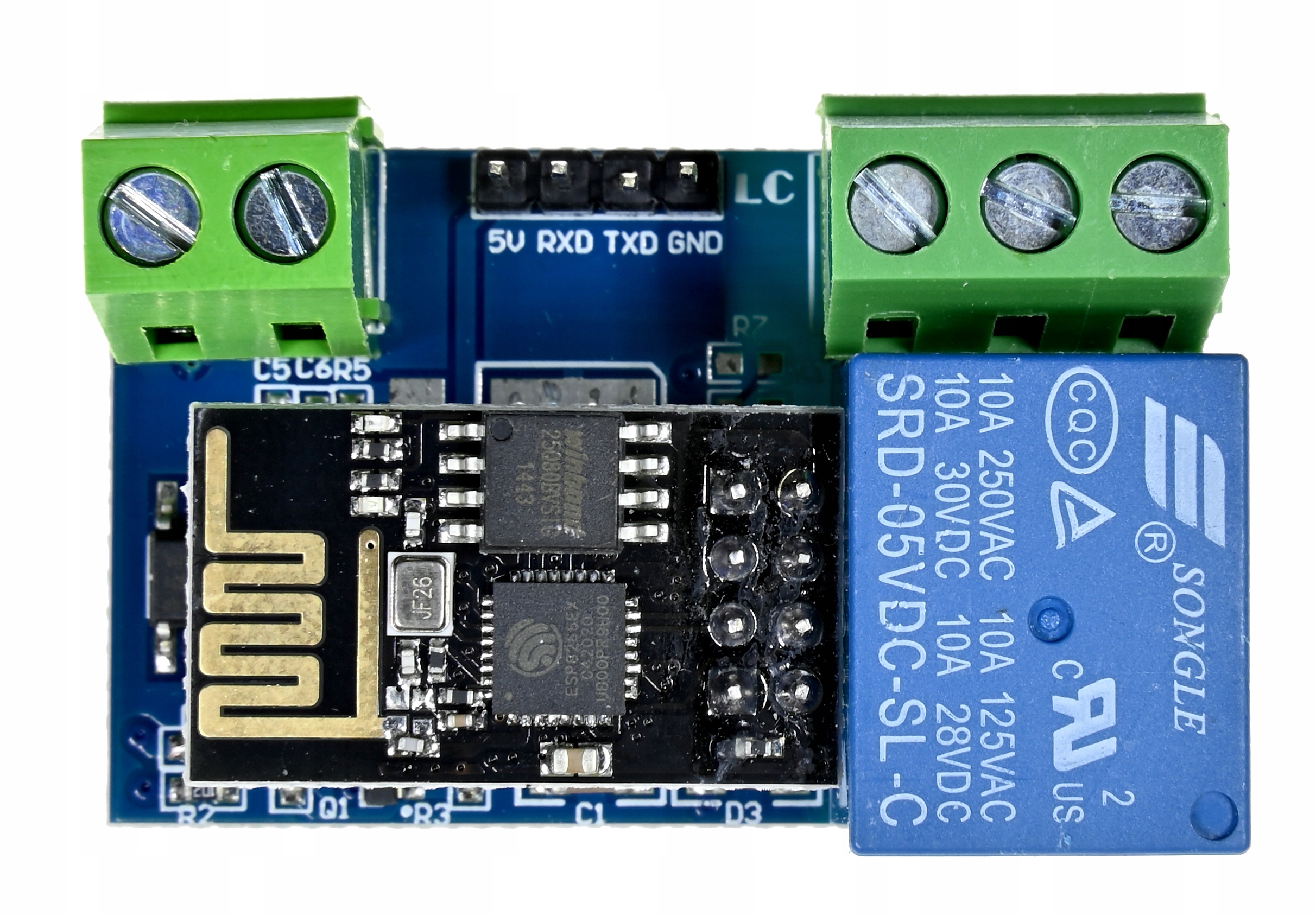

Zasilanie płytki

| Zacisk | Funkcja |
|—|—|
| IN+ | zasilanie 5 V DC |
| IN- | masa zasilania GND |

Podłączenie obciążenia

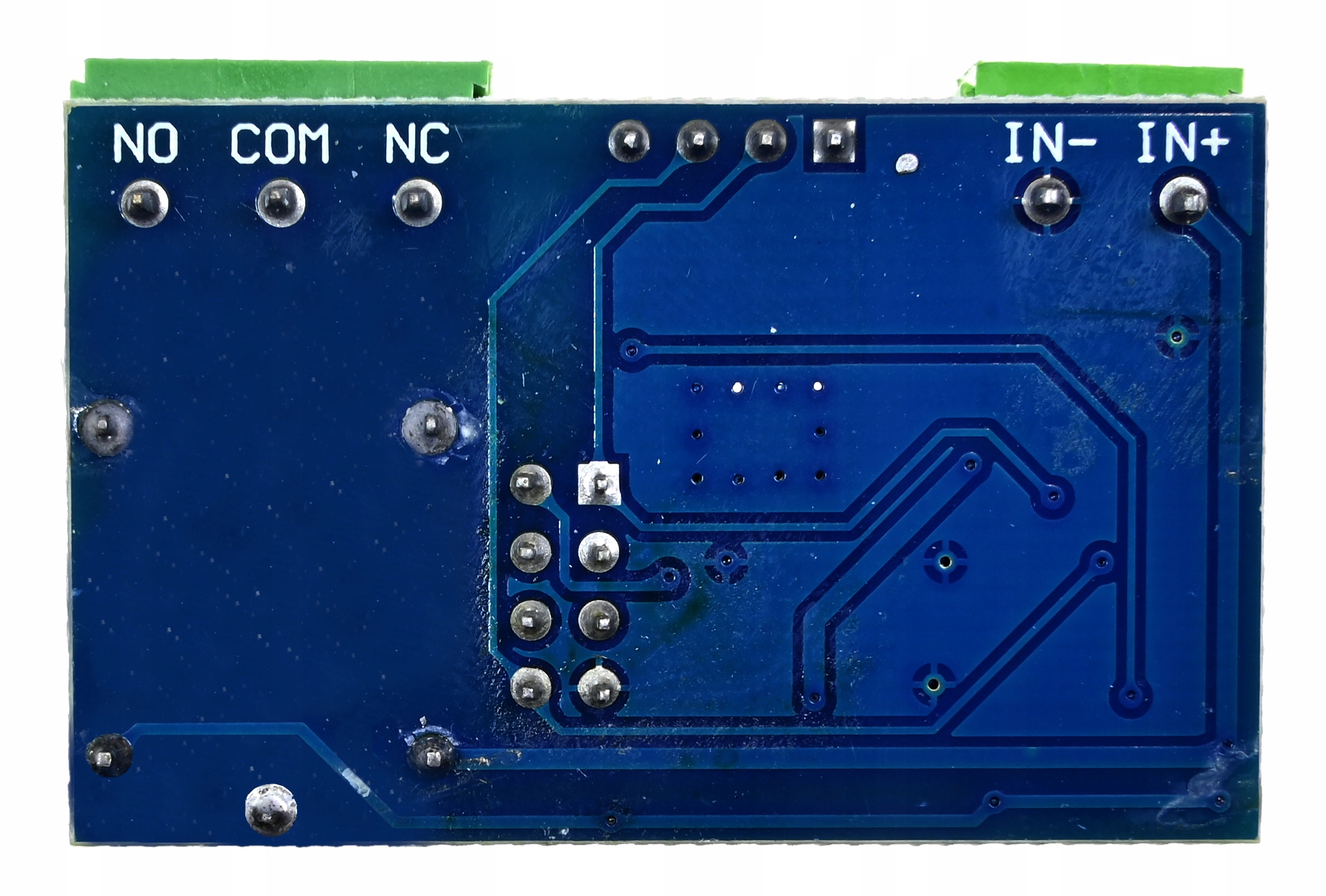

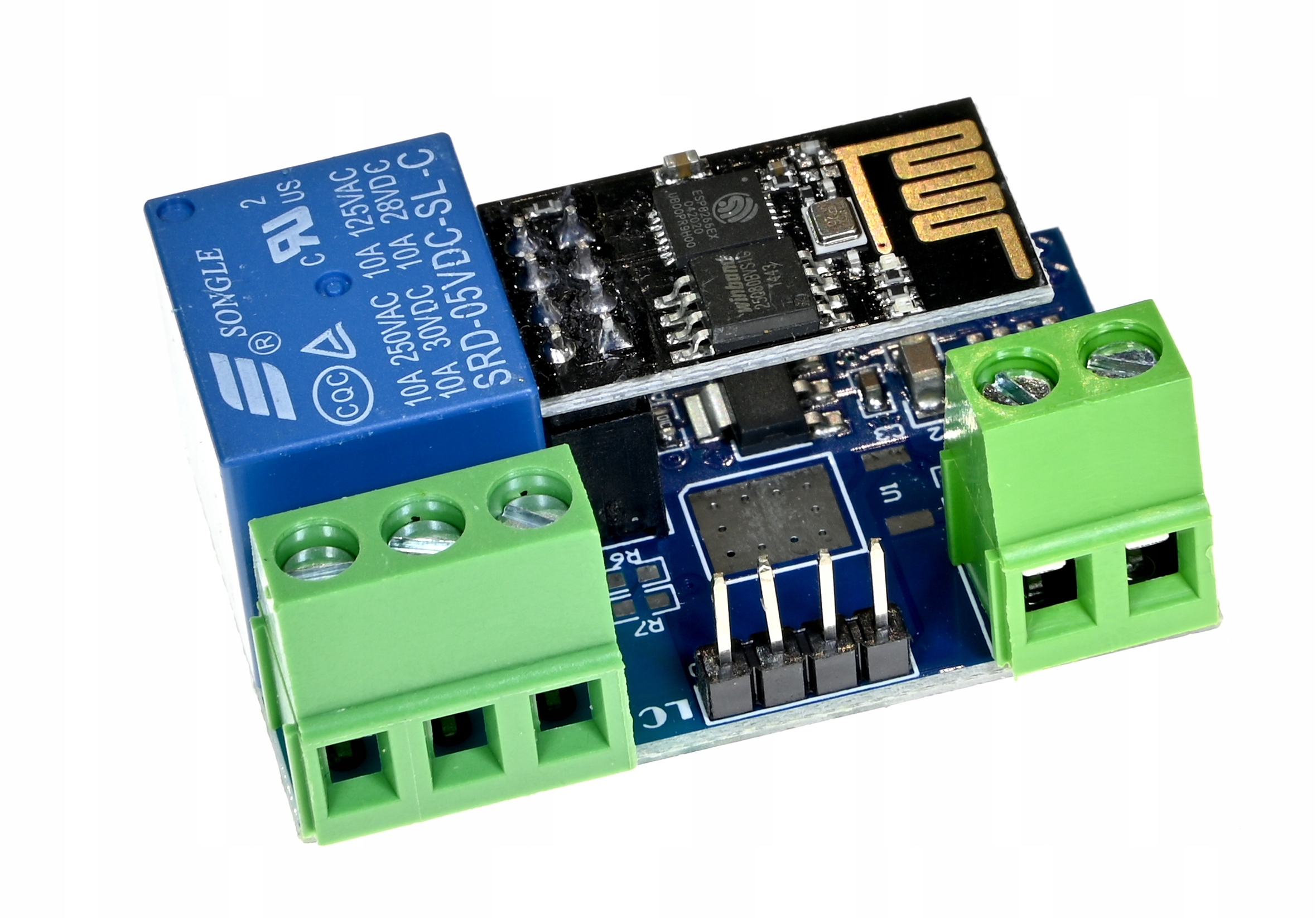

Przekaźnik posiada trzy wyprowadzenia:

| Zacisk | Funkcja |
|—|—|
| COM | styk wspólny |
| NO | styk normalnie otwarty |
| NC | styk normalnie zamknięty |

Najczęściej stosowane jest połączenie COM + NO. W takim układzie obciążenie pozostaje wyłączone do momentu załączenia przekaźnika.

Połączenie COM + NC należy zastosować, gdy obciążenie ma być domyślnie załączone i wyłączane dopiero po aktywacji przekaźnika.

Kompatybilność

kompatybilnosc

• sieci Wi-Fi 2,4 GHz,
• moduły ESP8266 ESP-01 zgodne mechanicznie i elektrycznie z zastosowanym gniazdem,
• własne oprogramowanie ESP8266,
• fabryczne oprogramowanie AT modułu ESP-01,
• mikrokontrolery wyposażone w interfejs UART,
• płytki deweloperskie ESP32, ESP8266, Arduino oraz podobne układy po odpowiednim dopasowaniu poziomów logicznych,
• komputery jednopłytkowe wyposażone w UART po odpowiednim dopasowaniu poziomów logicznych.

Uwaga: kompatybilność z konkretnym systemem Smart Home zależy od zastosowanego oprogramowania. Moduł nie posiada fabrycznie przypisanej aplikacji ani usługi chmurowej.

Informacje bezpieczeństwa

bezpieczenstwo_gpsr

• Produkt jest komponentem elektronicznym przeznaczonym do samodzielnej integracji we własnym projekcie.
• Moduł nie jest gotowym urządzeniem przeznaczonym do użytkowania bez dodatkowej obudowy.
• W przypadku przełączania napięcia sieciowego 230 V AC montaż powinien zostać wykonany przez osobę posiadającą odpowiednią wiedzę i doświadczenie.
• Płytkę należy umieścić w izolowanej obudowie uniemożliwiającej przypadkowe dotknięcie elementów znajdujących się pod napięciem.
• Przed podłączeniem przewodów lub zmianą okablowania należy bezwzględnie odłączyć wszystkie źródła zasilania.
• Należy zastosować zabezpieczenie nadprądowe dobrane do rodzaju obciążenia oraz przekroju przewodów.
• Przy obciążeniach indukcyjnych, takich jak silniki, pompy, transformatory i elektrozawory, należy uwzględnić zwiększony prąd rozruchowy oraz przepięcia powstające podczas przełączania.
• Przy odbiornikach o dużym prądzie rozruchowym zalecane jest zastosowanie dodatkowego stycznika lub przekaźnika wykonawczego dobranego do rodzaju obciążenia.
• Moduł należy użytkować wyłącznie w suchym środowisku, z dala od wilgoci, pyłu przewodzącego oraz materiałów łatwopalnych.
• Produkt należy przechowywać poza zasięgiem dzieci.
• Przed uruchomieniem należy sprawdzić poprawność wszystkich połączeń oraz stan izolacji przewodów.

Ostrzeżenia

ostrzezenia

• Nie podłączaj napięcia 230 V AC do zacisków zasilania IN+ oraz IN-.
• Nie zasilaj elektroniki modułu napięciem wyższym niż 5 V DC.
• Nie wykonuj żadnych zmian w okablowaniu przy podłączonym zasilaniu.
• Nie dotykaj płytki podczas pracy z napięciem sieciowym.
• Nie używaj modułu bez odpowiedniej izolowanej obudowy przy sterowaniu urządzeniami zasilanymi napięciem sieciowym.
• Nie przekraczaj parametrów znamionowych styków przekaźnika.
• Nie zakładaj, że wartość 10 A jest bezpiecznym prądem roboczym dla każdego obciążenia.
• Nie stosuj modułu do bezpośredniego sterowania urządzeniami o dużym prądzie rozruchowym bez odpowiedniego zapasu oraz dodatkowych zabezpieczeń.
• Nie podłączaj sygnałów UART o niezweryfikowanym poziomie napięcia.
• Nie podawaj napięcia 5 V bezpośrednio na wyprowadzenia modułu ESP8266 ESP-01.
• Nie używaj modułu w środowisku wilgotnym, zapylonym lub zagrożonym wybuchem.
• Nie pozostawiaj niezabezpieczonego modułu w miejscu dostępnym dla dzieci lub osób postronnych.

Przeznaczenie produktu

odpowiedzialnosc_przeznaczenie

• budowa prototypów elektronicznych,
• projekty edukacyjne i hobbystyczne,
• własne układy automatyki domowej,
• projekty IoT,
• lokalne systemy sterowania Wi-Fi,
• nauka obsługi ESP8266 oraz komunikacji UART,
• sterowanie obciążeniami niskonapięciowymi,
• sterowanie obciążeniami sieciowymi po zastosowaniu odpowiedniej obudowy, zabezpieczeń oraz prawidłowego montażu.

Zastosowania wykluczone

odpowiedzialnosc_wylaczenia

• urządzenia medyczne,
• systemy podtrzymywania życia,
• systemy bezpieczeństwa osób i mienia,
• instalacje alarmowe wymagające certyfikowanych elementów,
• układy przeciwpożarowe,
• zastosowania przemysłowe wymagające certyfikowanych sterowników bezpieczeństwa,
• bezpośrednie sterowanie urządzeniami przekraczającymi parametry znamionowe przekaźnika,
• sterowanie urządzeniami o dużym prądzie rozruchowym bez dodatkowego stycznika lub odpowiednio dobranego układu wykonawczego,
• użytkowanie bez obudowy przy napięciu sieciowym,
• praca w środowisku wilgotnym, zapylonym, agresywnym chemicznie lub zagrożonym wybuchem,
• zastosowania wymagające gwarantowanej ciągłości działania bez dodatkowych zabezpieczeń.

Zawartość zestawu

zawartosc_zestawu

• 1 × moduł przekaźnika Wi-Fi 1-kanałowy,
• 1 × wymienny moduł ESP8266 ESP-01 zamontowany w gnieździe płytki.

Najczęstsze pytania

faq

• Czy moduł działa od razu po podłączeniu zasilania?
  Nie. Produkt jest komponentem elektronicznym przeznaczonym do budowy własnego sterownika. Aby korzystać ze sterowania przez Wi-Fi, należy skonfigurować moduł ESP-01 albo wgrać własne oprogramowanie.

• Czy moduł posiada gotową aplikację mobilną?
  Nie. Sposób sterowania zależy od oprogramowania znajdującego się w module ESP8266 ESP-01. Można wykorzystać własną aplikację, stronę WWW, protokół sieciowy lub lokalny system automatyki.

• Czy przekaźnik jest sterowany bezpośrednio przez GPIO modułu ESP-01?
  Nie. Moduł ESP-01 przesyła polecenia przez UART do dodatkowego mikrokontrolera STC15F104W znajdującego się na płytce. Dopiero ten mikrokontroler steruje przekaźnikiem.

• Czy można sterować przekaźnikiem bez użycia Wi-Fi?
  Tak. Płytkę można wykorzystać jako przekaźnik sterowany bezpośrednio przez UART z innego mikrokontrolera lub sterownika.

• Jakie komendy sterują przekaźnikiem?
  Włączenie przekaźnika: A0 01 01 A2.
  Wyłączenie przekaźnika: A0 01 00 A1.

• Czy moduł można podłączyć bezpośrednio do instalacji 230 V?
  Styki przekaźnika umożliwiają przełączanie obciążenia sieciowego, ale moduł nie jest gotowym włącznikiem instalacyjnym. Przy pracy z napięciem 230 V AC wymagane są odpowiednia izolowana obudowa, prawidłowy montaż oraz zabezpieczenie nadprądowe.

• Czy elektronikę modułu zasila się napięciem 230 V?
  Nie. Elektronika płytki wymaga zasilania 5 V DC. Napięcie 230 V AC może być podłączone wyłącznie do odpowiednich styków roboczych przekaźnika.

• Czy można sterować silnikiem lub pompą?
  Jest to możliwe po odpowiednim dobraniu układu wykonawczego. Silniki, pompy, transformatory i elektrozawory mogą pobierać znacznie większy prąd podczas rozruchu. W takich przypadkach zalecane jest zastosowanie dodatkowego stycznika lub przekaźnika dopasowanego do obciążenia.

• Czy moduł współpracuje z Home Assistant lub innym systemem Smart Home?
  Może zostać zintegrowany z własnym systemem automatyki po przygotowaniu odpowiedniego oprogramowania dla ESP8266. Moduł nie posiada fabrycznie skonfigurowanej integracji z konkretną platformą.

• Czy moduł ESP-01 można wyjąć z płytki?
  Tak. ESP8266 ESP-01 jest umieszczony w gnieździe i może zostać wyjęty, wymieniony lub zaprogramowany.

O produkcie

Moduł IMZ z ESP8266 ESP-01 to uniwersalna baza do budowy własnego sterownika Wi-Fi z jednym przekaźnikiem.

W przeciwieństwie do prostych płytek, w których przekaźnik jest podłączony bezpośrednio do GPIO modułu Wi-Fi, zastosowano tutaj dodatkowy mikrokontroler STC15F104W. Odbiera on przez UART krótkie komendy sterujące i odpowiada za prawidłowe załączanie przekaźnika.

Takie rozwiązanie daje dużą swobodę wykorzystania płytki. Moduł może działać jako element własnego systemu Smart Home, lokalny sterownik Wi-Fi, część projektu IoT albo zwykły przekaźnik sterowany przez port szeregowy.

ESP8266 ESP-01 jest zamontowany w gnieździe, dlatego można go łatwo wyjąć i zaprogramować. Po wgraniu własnego oprogramowania płytka może działać całkowicie lokalnie — bez zewnętrznej aplikacji i bez połączenia z usługą chmurową.

Produkt jest przeznaczony dla osób, które chcą samodzielnie zbudować i skonfigurować własny układ sterowania. Nie jest to gotowy włącznik Wi-Fi do natychmiastowego podłączenia w instalacji domowej.

Dlaczego warto

• wymienny moduł ESP8266 ESP-01 znajdujący się w zestawie,
• możliwość wgrania własnego oprogramowania,
• dodatkowy mikrokontroler STC15F104W sterujący przekaźnikiem,
• prosty protokół komunikacji UART,
• możliwość sterowania z Wi-Fi albo bezpośrednio przez port szeregowy,
• styki przełączne NO / COM / NC,
• możliwość budowy lokalnego systemu bez zewnętrznej chmury,
• uniwersalna baza do własnych projektów IoT i Smart Home,
• jasno opisany sposób działania modułu,
• możliwość pobrania instrukcji z przykładami konfiguracji i sterowania.
