Opis produktu

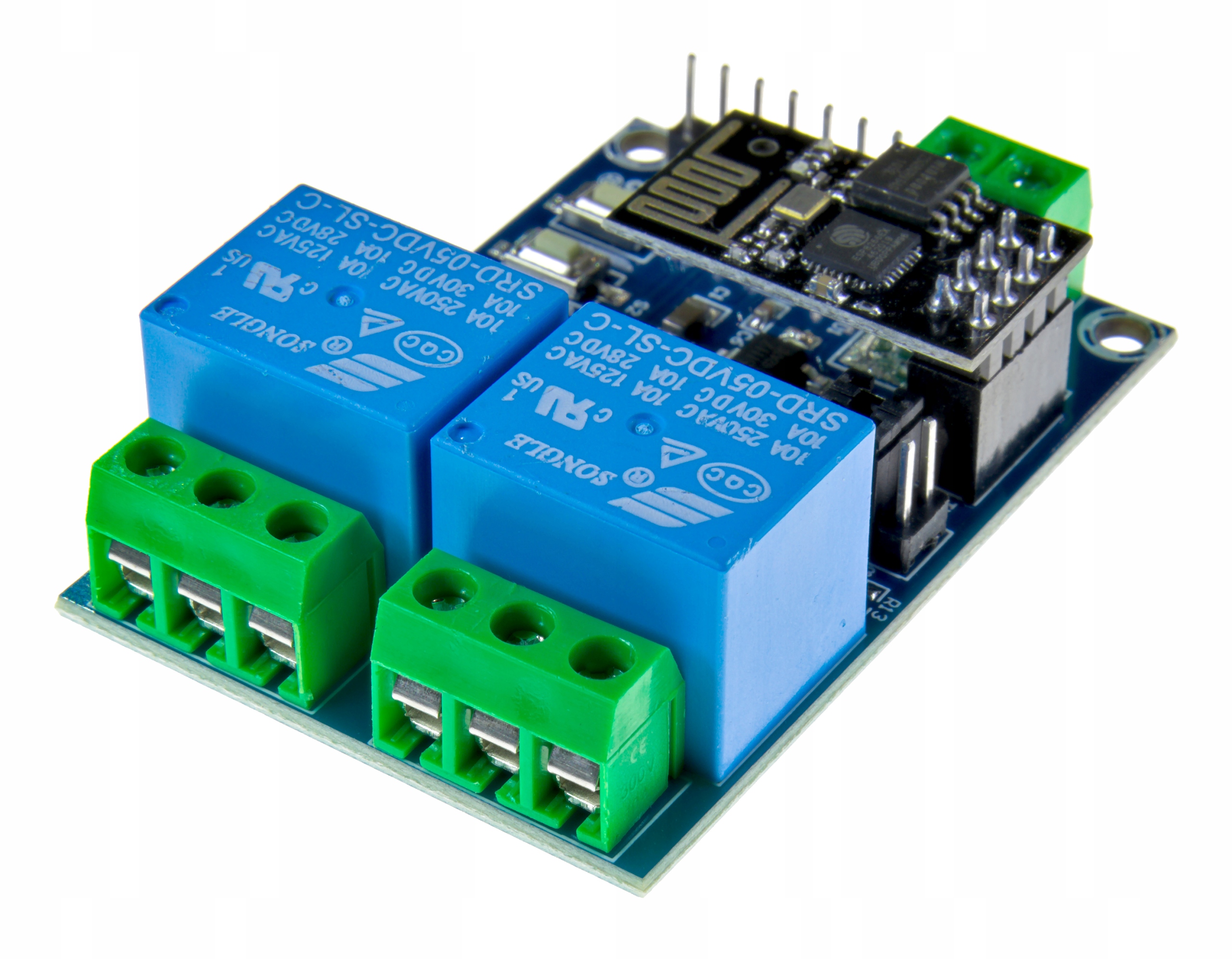

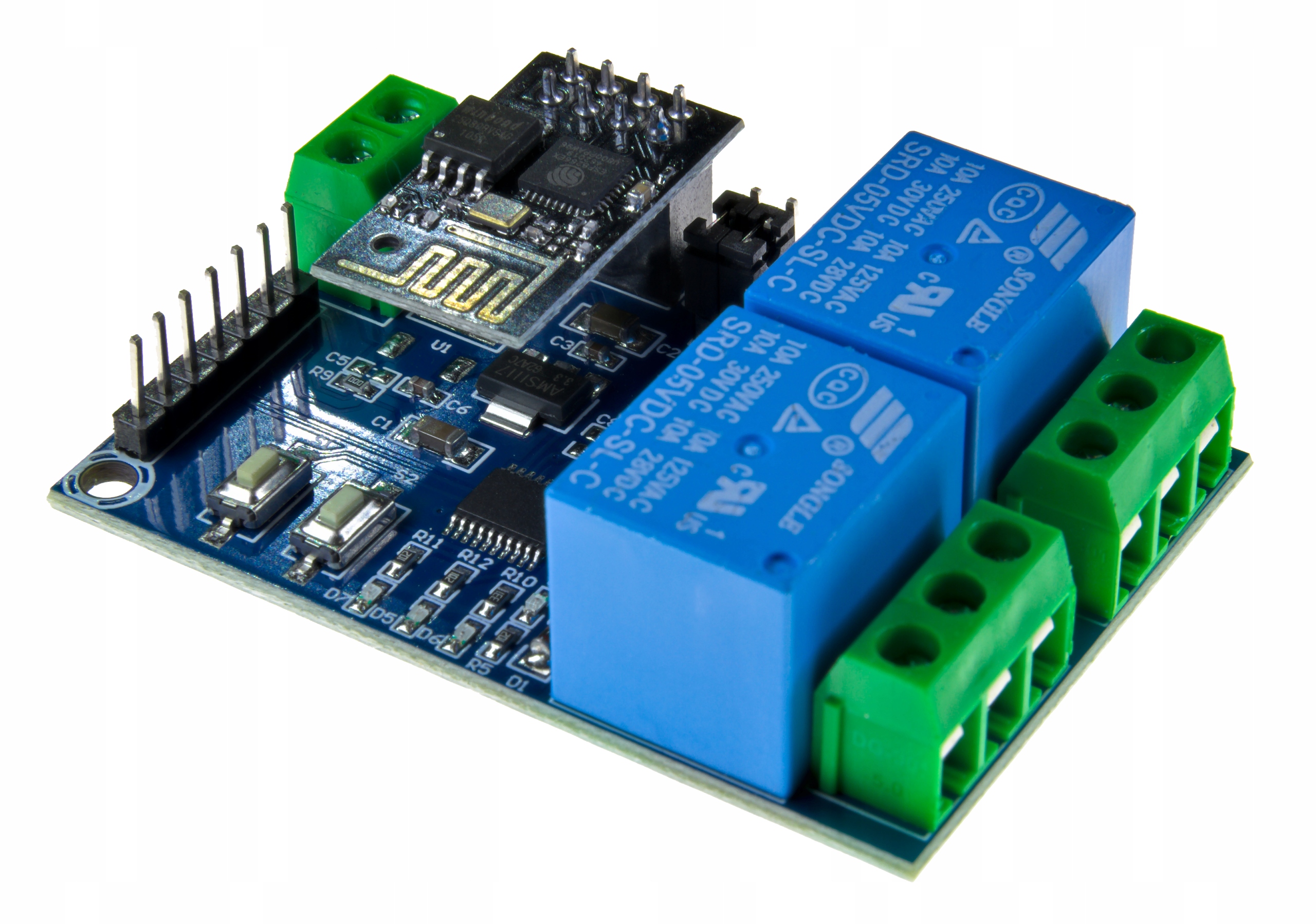

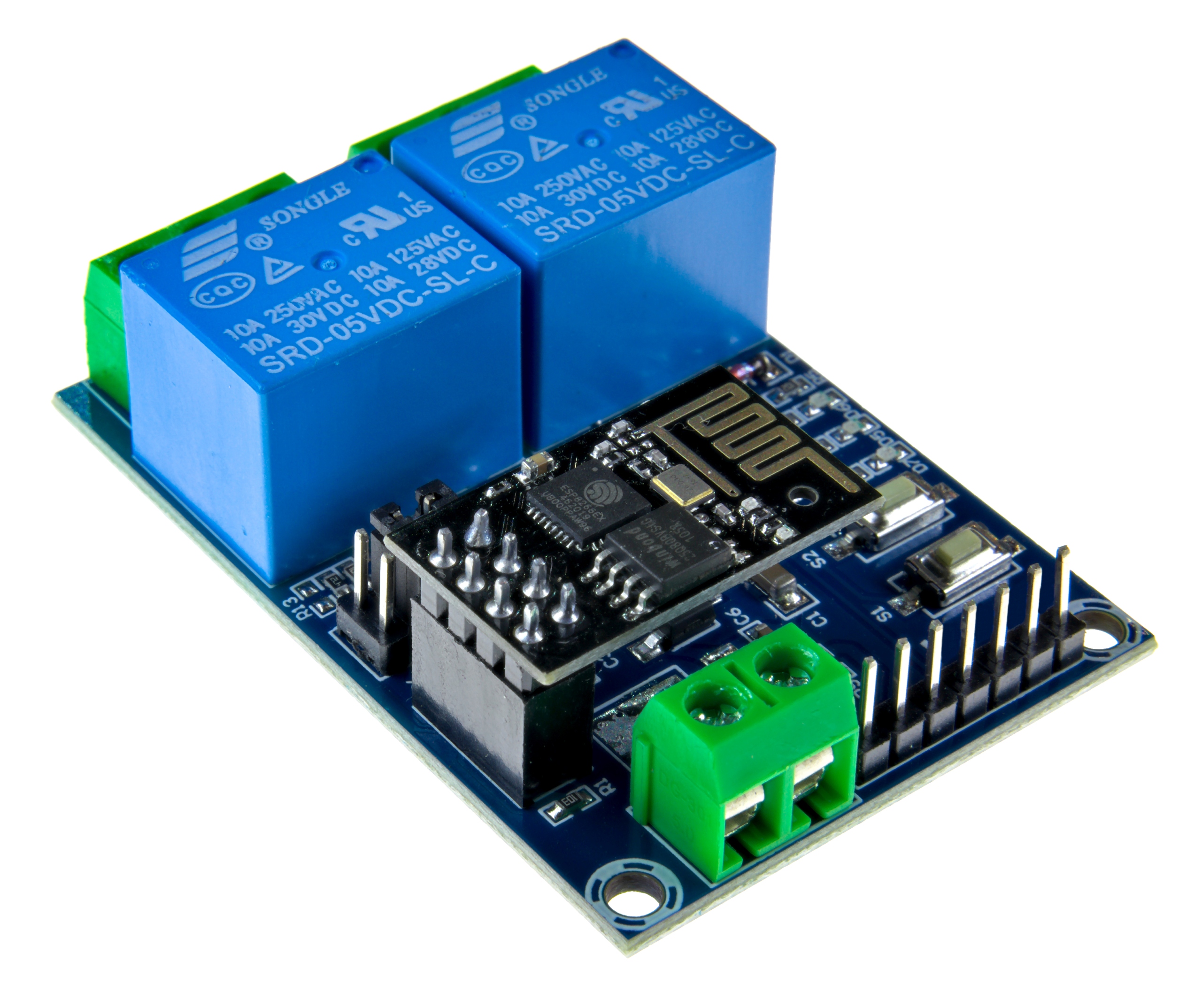

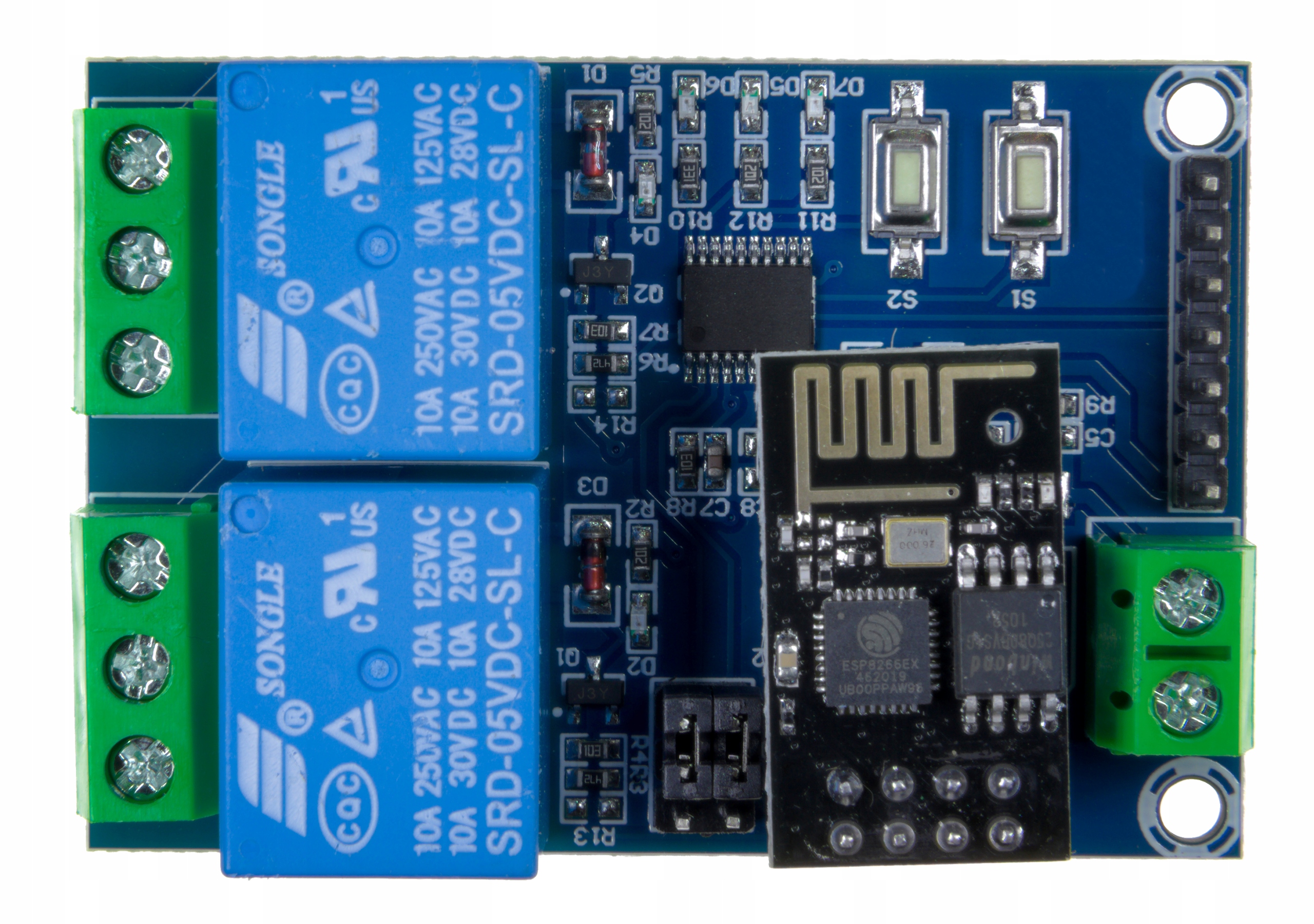

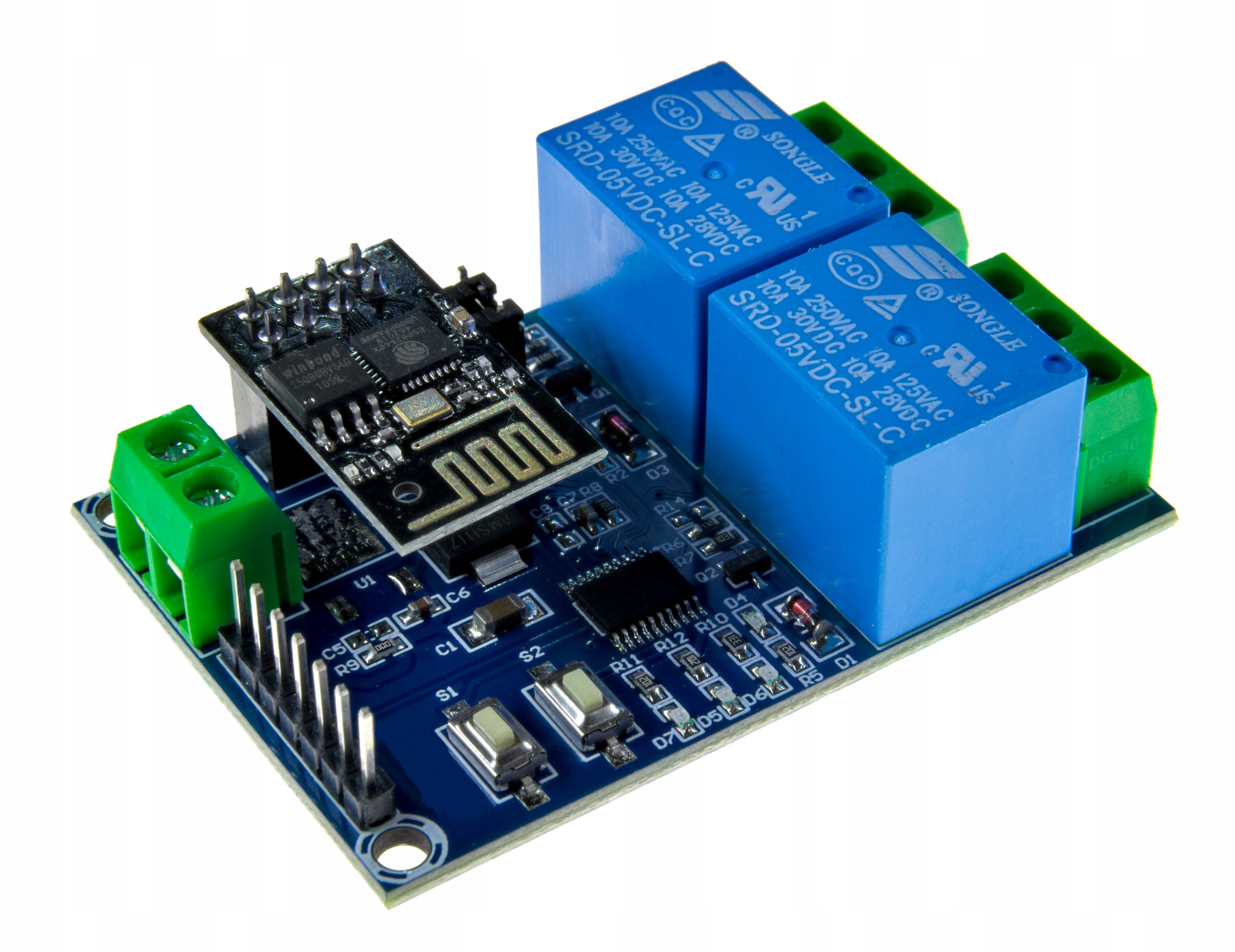

IMZ Moduł przekaźnika WiFi ESP8266 ESP-01S 2 kanały jest płytką elektroniczną przeznaczoną do budowy własnych układów sterowania urządzeniami elektrycznymi. Moduł umożliwia niezależne przełączanie dwóch obwodów za pomocą przekaźników elektromagnetycznych.
Płytka współpracuje z modułem WiFi w formacie ESP-01 lub ESP-01S, opartym na układzie ESP8266. Moduł ESP odpowiada za komunikację bezprzewodową, natomiast obsługę przekaźników realizuje dodatkowy 8-bitowy mikrokontroler znajdujący się na głównej płytce. Dokumentacja wskazuje na zastosowanie mikrokontrolera z rodziny STM8S lub układu kompatybilnego z interfejsem programowania SWIM.
Architektura płytki różni się od prostych modułów, w których przekaźniki są bezpośrednio podłączone do wyprowadzeń GPIO modułu ESP-01. W tym wariancie sterowanie odbywa się przez komunikację szeregową UART pomiędzy modułem WiFi a mikrokontrolerem sterującym przekaźnikami.
Uproszczony schemat działania:
moduł WiFi ESP-01 / ESP-01S
│
│ UART
▼
dodatkowy mikrokontroler 8-bitowy
│
▼
układy sterujące przekaźnikami
│
▼
przekaźnik 1 i przekaźnik 2
Dokumentacja dostawcy podaje czterobajtowe instrukcje sterujące w formacie HEX:
A0 01 01 A2 — włączenie przekaźnika 1
A0 01 00 A1 — wyłączenie przekaźnika 1
A0 02 01 A3 — włączenie przekaźnika 2
A0 02 00 A2 — wyłączenie przekaźnika 2

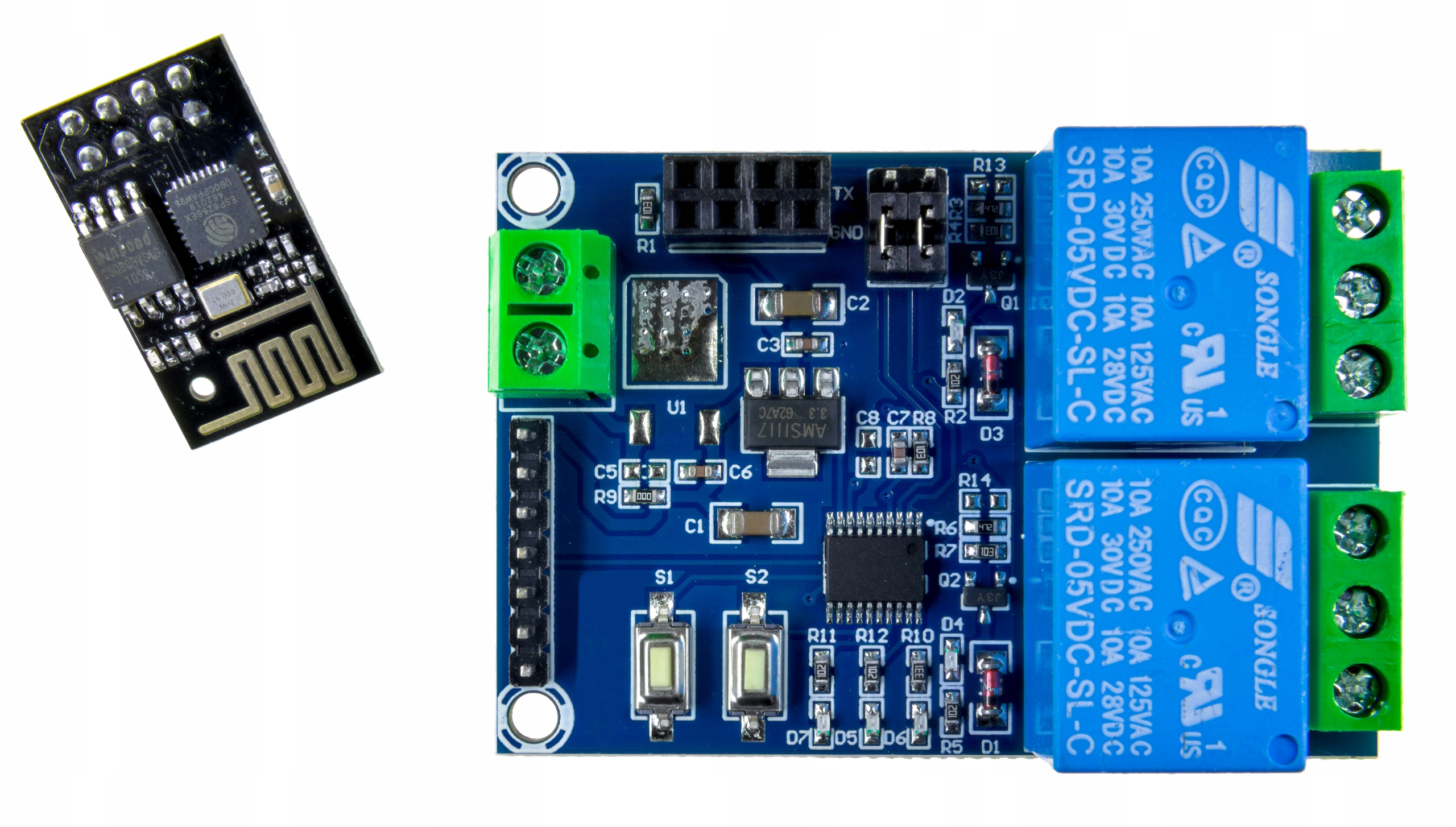

Moduł posiada dwa przyciski funkcyjne S1 i S2. Zgodnie z dokumentacją przycisk S1 służy do przełączania trybu pracy, a przycisk S2 do przywracania ustawień fabrycznych. Przyciski nie są standardowymi wejściami użytkownika przeznaczonymi do bezpośredniego sterowania przekaźnikami.
Na płytce znajdują się również diody LED sygnalizujące tryb pracy, stan komunikacji oraz stan załączenia przekaźników.
Produkt nie jest gotowym urządzeniem instalacyjnym. Jest komponentem przeznaczonym do prototypowania, projektów DIY oraz integracji z własnym układem sterującym. Przy przełączaniu napięcia sieciowego 230 V AC konieczne jest zastosowanie odpowiedniej obudowy, izolacji, zabezpieczeń oraz zachowanie zasad bezpieczeństwa obowiązujących przy pracy z napięciem niebezpiecznym.
Cechy produktu
dwa niezależne kanały przekaźnikowe,
współpraca z modułem WiFi ESP-01 lub ESP-01S,
komunikacja pomiędzy ESP8266 a układem wykonawczym przez UART,
dodatkowy 8-bitowy mikrokontroler sterujący przekaźnikami,
dwa przyciski funkcyjne S1 i S2,
diody LED sygnalizujące tryb pracy i stan przekaźników,
złącza UART RX i TX,
zworki konfigurujące połączenie RX–RX1 oraz TX–TX1,
interfejs programowania lub diagnostyki mikrokontrolera sterującego,
dwa niezależne zestawy styków przekaźnikowych,
możliwość przełączania obwodów niskonapięciowych oraz obwodów sieciowych po spełnieniu wymagań bezpieczeństwa,
komponent przeznaczony do integracji z własnym projektem.
Cechy szczegółowe
Dwa niezależne przekaźniki
Płytka umożliwia niezależne sterowanie dwoma obwodami elektrycznymi. Każdy kanał posiada osobny przekaźnik oraz własny zestaw styków wyjściowych.
Moduł WiFi ESP-01 lub ESP-01S
Komunikację bezprzewodową realizuje wymienny moduł w formacie ESP-01, oparty na układzie ESP8266. Pozwala to wykorzystać łączność WiFi w projektach automatyki i zdalnego sterowania.
Dodatkowy mikrokontroler sterujący
Przekaźniki nie są sterowane bezpośrednio przez piny GPIO modułu ESP8266. Na płytce znajduje się dodatkowy układ 8-bitowy odpowiedzialny za obsługę przekaźników, diod LED oraz trybów pracy.
Sterowanie przez UART
Dokumentacja podaje czterobajtowe ramki HEX służące do sterowania kanałami. Dzięki temu płytka może być wykorzystana także w projektach z własnym oprogramowaniem, po ustaleniu parametrów transmisji i sposobu inicjalizacji.
Dwa tryby pracy WiFi
Dokumentacja opisuje tryb bezpośredniego połączenia telefonu z modułem WiFi oraz tryb pracy za pośrednictwem routera. Dostępność i obsługa fabrycznej aplikacji wymagają weryfikacji przed publikacją.
Przyciski S1 i S2
Przycisk S1 służy do zmiany trybu pracy, natomiast S2 do przywracania ustawień fabrycznych. Nie należy ich opisywać jako uniwersalne wejścia do obsługi czujników bez dodatkowej weryfikacji.
Diody sygnalizacyjne
Płytka posiada kontrolki trybu pracy, stanu połączenia oraz aktywności przekaźników. Ułatwia to diagnostykę podczas uruchamiania modułu.
Złącze diagnostyczne UART
Wyprowadzenia RX i TX pozwalają na diagnostykę komunikacji oraz testowanie modułu za pomocą konwertera USB–UART.
Interfejs mikrokontrolera sterującego
Dokumentacja opisuje interfejs SWIM oraz reset mikrokontrolera STM8S. Oznaczenia fizycznych wyprowadzeń mogą różnić się zależnie od rewizji płytki.
Zastosowanie
budowa własnych układów automatyki domowej,
prototypowanie urządzeń sterowanych przez WiFi,
zdalne sterowanie oświetleniem,
sterowanie obwodami pomocniczymi,
sterowanie zasilaniem urządzeń elektrycznych,
projekty DIY z wykorzystaniem ESP8266,
stanowiska edukacyjne do nauki komunikacji UART,
nauka obsługi protokołów komunikacyjnych pomiędzy mikrokontrolerami,
projekty wymagające dwóch niezależnych wyjść przekaźnikowych,
testowanie własnego oprogramowania sterującego.
Specyfikacja techniczna
marka: IMZ
typ produktu: dwukanałowy moduł przekaźnikowy WiFi do integracji
liczba kanałów przekaźnikowych: 2
moduł komunikacyjny: ESP-01 lub ESP-01S z układem ESP8266
sposób komunikacji pomiędzy ESP8266 a płytką wykonawczą: UART
dodatkowy mikrokontroler sterujący: 8-bitowy MCU
rodzina mikrokontrolera sterującego: [DO WERYFIKACJI: dokumentacja wskazuje na STM8S lub układ zgodny z interfejsem SWIM]
napięcie zasilania elektroniki: [DO WERYFIKACJI: dostępne są warianty 5 V DC oraz 12 V DC; należy potwierdzić wariant sprzedawanej partii]
sposób podłączenia zasilania: zaciski śrubowe IN+ oraz IN-
liczba przekaźników: 2
obciążalność styków przekaźnika według dokumentacji: maks. 10 A przy 250 V AC lub maks. 10 A przy 30 V DC
typ styków wyjściowych: COM, NC oraz NO

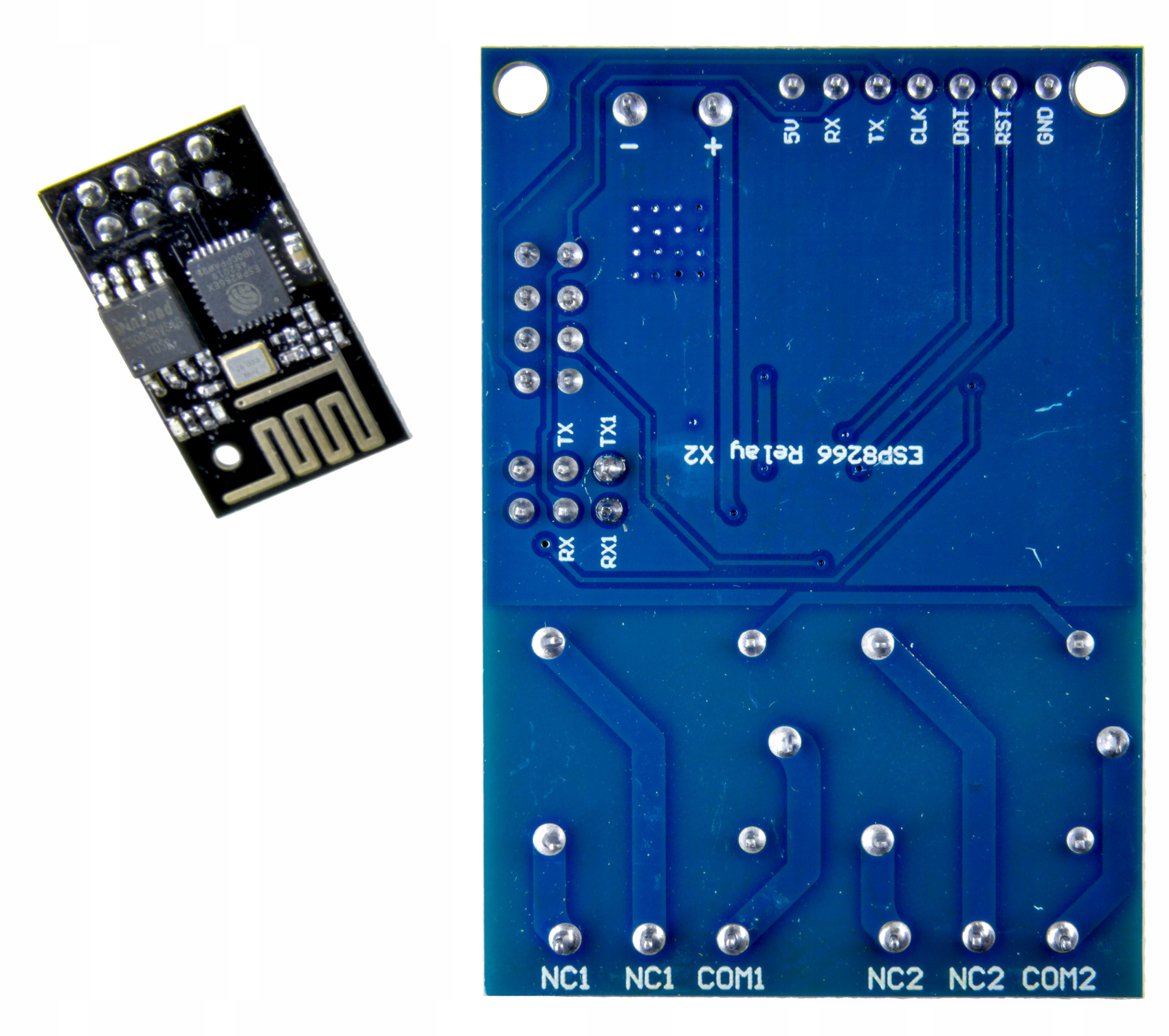

wyprowadzenia przekaźnika 1 według dokumentacji: COM1, NC1, NO1
wyprowadzenia przekaźnika 2 według dokumentacji: COM2, NC2, NO2
złącza komunikacyjne: RX, TX, RX1, TX1
zworki komunikacyjne: RX–RX1 oraz TX–TX1
przyciski: S1, S2
funkcja przycisku S1: przełączanie trybu pracy
funkcja przycisku S2: przywracanie ustawień fabrycznych
diody stanu przekaźników według dokumentacji: D2, D4
dioda trybu 1 według dokumentacji: D7, kolor czerwony
dioda trybu 2 według dokumentacji: D5, kolor niebieski
dioda stanu komunikacji według dokumentacji: D6, kolor zielony
dodatkowe wyprowadzenia diagnostyczne lub programujące: SWIM, NRST lub odpowiadające im wyprowadzenia opisane na PCB
Zasilanie
Moduł wymaga zasilania napięciem stałym 5V DC podanym na zaciski śrubowe:
Zacisk Funkcja
IN+ dodatni biegun zasilania DC
IN- masa zasilania DC
Wartość 10 A należy traktować jako maksymalny parametr znamionowy styków przekaźnika. Przy obciążeniach indukcyjnych, pojemnościowych, silnikach, transformatorach, zasilaczach impulsowych oraz źródłach światła z układami elektronicznymi może być konieczne zastosowanie odpowiedniego zapasu, ograniczenie obciążenia oraz dodatkowych zabezpieczeń.
Podłączenie
Zasilanie płytki
Pin / zacisk Funkcja
IN+ dodatni biegun zasilania DC
IN- masa zasilania DC
5V / 12V wyprowadzenie napięcia zasilania zależne od wariantu płytki
GND masa układu
Moduł WiFi
Pin / zacisk Funkcja
gniazdo ESP-01 / ESP-01S miejsce montażu modułu WiFi ESP8266
RX linia odbiorcza UART
TX linia nadawcza UART
RX1 wewnętrzna linia UART płytki wykonawczej
TX1 wewnętrzna linia UART płytki wykonawczej
Zgodnie z dokumentacją podczas normalnej pracy zworki należy ustawić tak, aby połączyć:
RX ↔ RX1
TX ↔ TX1
Przy diagnostyce modułu ESP-01 za pomocą konwertera USB–UART zworki należy przestawić zgodnie z oznaczeniami PCB, aby ograniczyć wpływ mikrokontrolera sterującego na transmisję.
Wyprowadzenia przekaźników
Dokumentacja dostawcy opisuje po trzy styki dla każdego kanału:
Pin / zacisk Funkcja
COM1 styk wspólny przekaźnika 1
NC1 styk normalnie zamknięty przekaźnika 1
NO1 styk normalnie otwarty przekaźnika 1
COM2 styk wspólny przekaźnika 2
NC2 styk normalnie zamknięty przekaźnika 2
NO2 styk normalnie otwarty przekaźnika 2
Znaczenie styków:
COM — styk wspólny,
NC — styk połączony z COM, gdy przekaźnik nie jest załączony,
NO — styk połączony z COM, gdy przekaźnik jest załączony.
Informacje bezpieczeństwa
Produkt jest komponentem elektronicznym przeznaczonym do integracji z własnym układem. Nie jest gotowym urządzeniem instalacyjnym.
Przed rozpoczęciem montażu należy sprawdzić zgodność napięcia zasilania z wariantem płytki.
Wszystkie połączenia należy wykonywać przy całkowicie odłączonym zasilaniu.
Przy przełączaniu napięcia sieciowego 230 V AC płytkę należy umieścić w odpowiedniej, zamkniętej obudowie elektroizolacyjnej.
Obudowa musi uniemożliwiać przypadkowy kontakt użytkownika z zaciskami, ścieżkami oraz elementami znajdującymi się pod napięciem niebezpiecznym.
Montaż obwodów sieciowych powinien wykonać użytkownik posiadający wiedzę i doświadczenie w zakresie instalacji elektrycznych.
Nie należy używać modułu bez odpowiednich zabezpieczeń nadprądowych dobranych do obciążenia i instalacji.
Należy zachować odpowiednie odstępy izolacyjne pomiędzy obwodami niskonapięciowymi i sieciowymi.
Moduł należy chronić przed wilgocią, skraplaniem pary wodnej, kurzem przewodzącym oraz kontaktem z cieczami.
Nie używać produktu w miejscach narażonych na zalanie, deszcz lub kondensację bez odpowiedniej obudowy o wymaganym stopniu ochrony.
Przed uruchomieniem należy sprawdzić poprawność polaryzacji zasilania DC.
Przed podłączeniem obciążenia należy sprawdzić działanie modułu przy napięciu bezpiecznym.
Nie należy przekraczać parametrów znamionowych styków przekaźników.
Przy obciążeniach indukcyjnych, pojemnościowych lub o dużym prądzie rozruchowym należy zastosować odpowiednie ograniczenie obciążenia, gasiki, warystory, styczniki lub inne zabezpieczenia zależne od zastosowania.
Produkt należy przechowywać i użytkować poza zasięgiem dzieci.
Produkt nie jest zabawką.
Moduł nie jest przeznaczony do zastosowań, w których awaria może spowodować zagrożenie życia, zdrowia lub znaczne szkody materialne.
Po zakończeniu montażu należy sprawdzić stabilność połączeń śrubowych i upewnić się, że przewody nie mogą się samoczynnie wysunąć.
Ostrzeżenia
Nie podłączaj napięcia 12 V DC do wariantu przeznaczonego wyłącznie do zasilania 5 V DC.
Nie podłączaj napięcia 230 V AC do wejścia zasilania IN+ oraz IN-.
Nie myl napięcia zasilania płytki z napięciem przełączanym przez styki przekaźników.
Nie wykonuj połączeń przy włączonym zasilaniu.
Nie dotykaj płytki ani zacisków podczas pracy z napięciem sieciowym.
Nie używaj modułu do przełączania napięcia sieciowego bez zamkniętej obudowy.
Nie przekraczaj znamionowego prądu oraz napięcia styków przekaźnika.
Nie zakładaj, że obciążenie 10 A jest dopuszczalne dla każdego rodzaju odbiornika.
Nie stosuj modułu bez dodatkowych zabezpieczeń przy silnikach, transformatorach, elektrozaworach, zasilaczach impulsowych lub innych obciążeniach o dużym prądzie rozruchowym.
Nie zwieraj wyprowadzeń UART z napięciem zasilania.
Nie podłączaj konwertera USB–UART bez wcześniejszego sprawdzenia poziomów napięć logicznych.
Nie programuj ani nie diagnozuj płytki przy jednocześnie podłączonym napięciu sieciowym.
Nie wgrywaj przypadkowego firmware bez możliwości przywrócenia poprzedniej konfiguracji.
Nie zakładaj bez testów, że konfiguracja przeznaczona dla płytki LC-Tech będzie działała z płytką Bestep lub inną rewizją o podobnym wyglądzie.
Nie traktuj przycisków S1 i S2 jako wejść użytkownika bez weryfikacji ich funkcji.
Nie montuj urządzenia w miejscu narażonym na wilgoć, drgania, wysoką temperaturę lub możliwość zwarcia.
Przeznaczenie produktu
projekty edukacyjne,
prototypowanie układów elektronicznych,
projekty DIY,
automatyka domowa wykonywana we własnym zakresie,
sterowanie obwodami pomocniczymi,
sterowanie oświetleniem po zastosowaniu właściwych zabezpieczeń,
nauka komunikacji UART,
testowanie modułów ESP8266,
budowa własnych systemów zdalnego sterowania,
integracja z własnym oprogramowaniem,
zastosowania laboratoryjne,
stanowiska demonstracyjne.
Zastosowania wykluczone
urządzenia medyczne,
systemy podtrzymywania życia,
systemy bezpieczeństwa osób i mienia,
systemy przeciwpożarowe,
instalacje alarmowe wymagające certyfikowanych elementów,
sterowanie awaryjne i zabezpieczenia krytyczne,
zastosowania motoryzacyjne wpływające na bezpieczeństwo pojazdu,
zastosowania lotnicze,
systemy sterowania maszynami wymagające certyfikowanych komponentów,
zastosowania przemysłowe wymagające certyfikowanych sterowników PLC lub przekaźników bezpieczeństwa,
użytkowanie bez wymaganej obudowy,
użytkowanie w środowisku wilgotnym lub zapylonym bez odpowiedniej ochrony,
przekraczanie parametrów znamionowych,
przełączanie obciążeń o nieznanych parametrach,
praca z napięciem sieciowym przez osoby bez odpowiedniej wiedzy i doświadczenia,
instalacja w miejscach dostępnych dla dzieci,
wykorzystanie jako samodzielne zabezpieczenie nadprądowe, przepięciowe lub różnicowoprądowe.
Zawartość zestawu
1 × dwukanałowy moduł przekaźnikowy WiFi IMZ z gniazdem dla ESP-01 lub ESP-01S
Najczęstsze pytania
Czy moduł posiada dwa niezależne przekaźniki?
Tak. Płytka posiada dwa kanały przekaźnikowe, które mogą być sterowane niezależnie.
Czy moduł można zasilić napięciem 5 V?
Dokumentacja obejmuje wariant 5 V DC oraz wariant 12 V DC. Przed podłączeniem należy sprawdzić oznaczenia na płytce i przekaźnikach. Nie wolno podłączać 12 V do wariantu przeznaczonego wyłącznie do pracy przy 5 V.
Czy napięcie 230 V AC służy do zasilania płytki?
Nie. Elektronika modułu jest zasilana napięciem stałym DC. Napięcie 230 V AC może być przełączane wyłącznie przez odpowiednio podłączone styki przekaźników.
Czy styki przekaźników obsługują napięcie 230 V AC?
Zgodnie z dokumentacją znamionowa obciążalność styków wynosi maksymalnie 10 A przy 250 V AC lub 10 A przy 30 V DC. Dla obciążeń indukcyjnych, pojemnościowych oraz urządzeń o dużym prądzie rozruchowym należy zastosować odpowiedni zapas i zabezpieczenia.
Czy moduł ESP-01S znajduje się w zestawie?
[DO WERYFIKACJI: należy potwierdzić zawartość sprzedawanego zestawu.]
Czy przekaźniki są sterowane bezpośrednio z GPIO modułu ESP8266?
Nie należy tego zakładać. W analizowanej wersji płytki znajduje się dodatkowy mikrokontroler sterujący, a komunikacja z modułem ESP odbywa się przez UART.
Dlaczego prosty program Arduino zmieniający stany GPIO nie przełącza przekaźników?
Prawdopodobnie dlatego, że przekaźniki nie są bezpośrednio podłączone do pinów GPIO modułu ESP8266. Sterowanie wymaga komunikacji UART z dodatkowym mikrokontrolerem znajdującym się na płytce.
Jakie polecenia sterują przekaźnikami?
Dokumentacja podaje cztery ramki HEX: A0 01 01 A2, A0 01 00 A1, A0 02 01 A3 oraz A0 02 00 A2. Przed wykorzystaniem we własnym programie należy ustalić prędkość transmisji UART i procedurę inicjalizacji dla konkretnej rewizji płytki.
Czy moduł działa z ESPHome?
[DO WERYFIKACJI: standardowa konfiguracja ESPHome dla przekaźników sterowanych bezpośrednio przez GPIO prawdopodobnie nie będzie wystarczająca. Konieczne może być przygotowanie własnej obsługi UART.]
Czy moduł działa z Tasmota?
[DO WERYFIKACJI: konfiguracje przeznaczone dla podobnych płytek LC-Tech nie muszą działać z każdą rewizją Bestep lub z płytkami wizualnie podobnymi.]
Do czego służą przyciski S1 i S2?
Zgodnie z dokumentacją S1 służy do przełączania trybu pracy, natomiast S2 do przywracania ustawień fabrycznych.
Do czego służą zworki RX–RX1 i TX–TX1?
W trybie normalnym łączą moduł ESP z mikrokontrolerem sterującym. Przy diagnostyce modułu ESP za pomocą konwertera USB–UART można je przestawić zgodnie z oznaczeniami PCB.
Czy moduł może działać bez ESP-01?
Dokumentacja dostawcy wspomina o możliwości wykorzystania płytki jako przekaźnika USB po odłączeniu ESP-01. [DO WERYFIKACJI: sposób obsługi tej funkcji, parametry UART i zgodność z konkretną rewizją płytki.]
Co oznaczają diody D7, D5 i D6?
Według dokumentacji D7 sygnalizuje tryb 1, D5 tryb 2, a D6 stan konfiguracji lub połączenia TCP.
Co oznacza stan, gdy po uruchomieniu świecą wszystkie diody?
[DO WERYFIKACJI: dokumentacja nie opisuje jednoznacznie tego stanu. Może być związany z inicjalizacją płytki, oczekiwaniem na komunikację z ESP lub uruchamianiem fabrycznego firmware.]
Czy moduł nadaje się do montażu bez obudowy?
Przy pracy wyłącznie z bezpiecznym napięciem niskim może być używany na stanowisku testowym z zachowaniem ostrożności. Przy przełączaniu napięcia sieciowego wymagana jest zamknięta obudowa chroniąca przed dotknięciem części pod napięciem.
O produkcie
Dwukanałowy moduł przekaźnikowy IMZ z obsługą ESP8266 jest przeznaczony dla osób budujących własne układy automatyki oraz urządzenia sterowane przez WiFi. Pozwala sterować dwoma niezależnymi obwodami za pomocą przekaźników elektromagnetycznych, a komunikację bezprzewodową realizuje wymienny moduł ESP-01 lub ESP-01S.
Płytka wyróżnia się architekturą opartą na dwóch układach logicznych. Moduł ESP8266 odpowiada za łączność WiFi, natomiast osobny 8-bitowy mikrokontroler znajdujący się na głównej płytce zajmuje się obsługą przekaźników, przycisków oraz kontrolek LED. Taka konstrukcja oznacza, że przekaźniki nie są zwykłymi wyjściami GPIO modułu ESP.
Dla użytkownika korzystającego z fabrycznego firmware płytka może pełnić rolę elementu prostego systemu zdalnego sterowania. Dokumentacja opisuje tryb bezpośredniego połączenia telefonu z modułem oraz tryb pracy przez router WiFi. Konfiguracja sieci ma być realizowana za pomocą mechanizmu SmartConfig i aplikacji mobilnej przeznaczonej dla systemu Android.
Dla bardziej zaawansowanych użytkowników interesująca jest możliwość komunikacji z częścią wykonawczą przez UART. Dokumentacja podaje czterobajtowe polecenia HEX pozwalające przełączać oba przekaźniki niezależnie. Przed wykorzystaniem ich we własnym firmware należy jednak potwierdzić prędkość transmisji i procedurę inicjalizacji charakterystyczną dla danej rewizji płytki.
Moduł może być używany do prototypowania sterowników oświetlenia, układów czasowych, prostych systemów automatyki oraz stanowisk edukacyjnych. Nie jest gotowym urządzeniem instalacyjnym. W szczególności przy przełączaniu napięcia sieciowego wymaga zaprojektowania bezpiecznej obudowy, zastosowania właściwych zabezpieczeń oraz montażu wykonanego przez osobę posiadającą odpowiednią wiedzę.
Dlaczego warto
dwa niezależne kanały przekaźnikowe na jednej płytce,
wymienny moduł komunikacyjny ESP-01 lub ESP-01S,
łączność WiFi oparta na popularnym układzie ESP8266,
dodatkowy mikrokontroler sterujący częścią wykonawczą,
udokumentowane czterobajtowe polecenia sterujące w formacie HEX,
wyprowadzony interfejs UART do diagnostyki i własnych projektów,
zworki umożliwiające rozdzielenie toru komunikacyjnego,
dwa przyciski funkcyjne,
kontrolki LED informujące o trybie pracy, połączeniu i stanie kanałów,
możliwość wykorzystania w projektach edukacyjnych związanych z UART i WiFi,
możliwość przełączania dwóch niezależnych obwodów bez stosowania dwóch osobnych modułów.
Opinie
Na razie nie ma opinii o produkcie.
