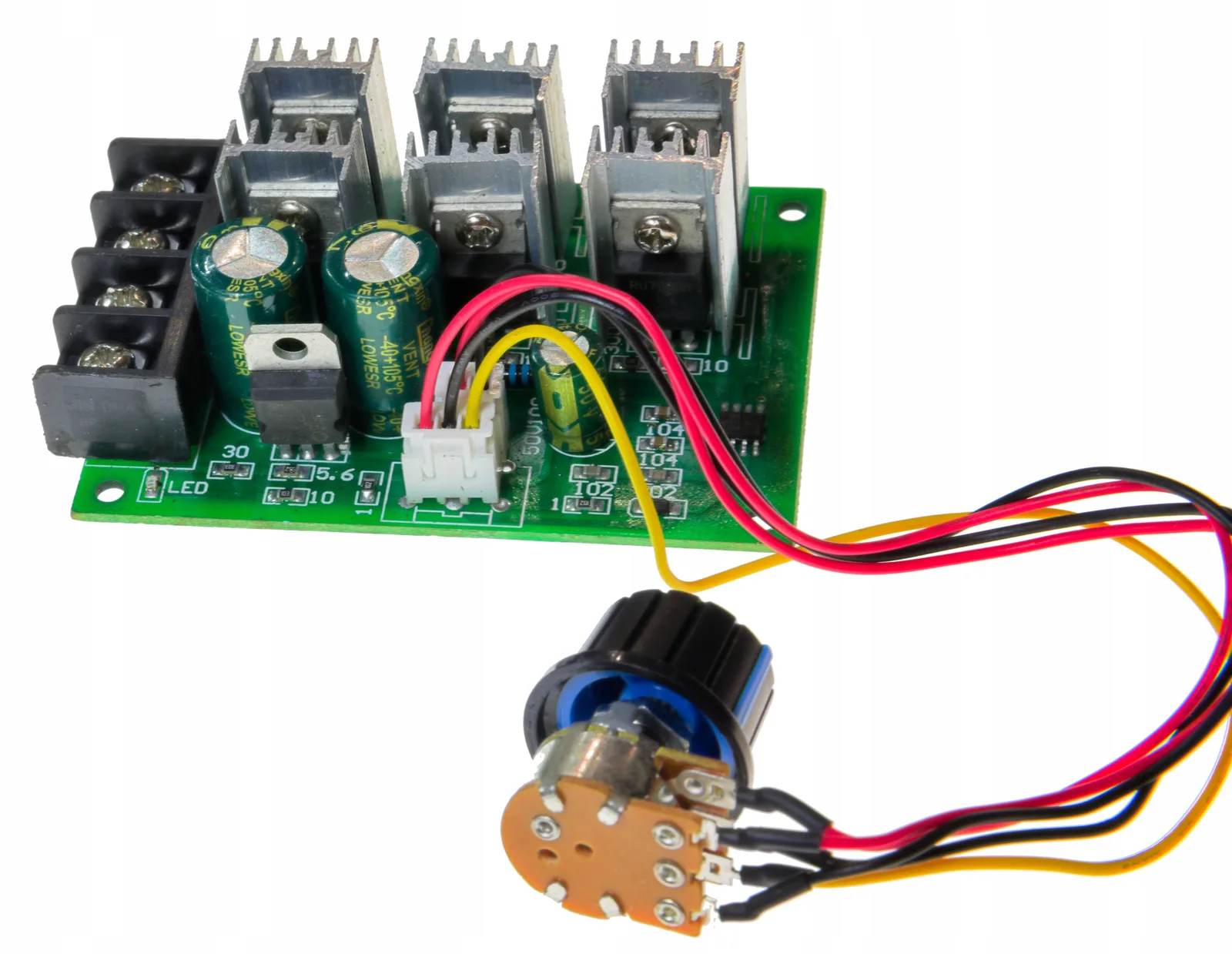

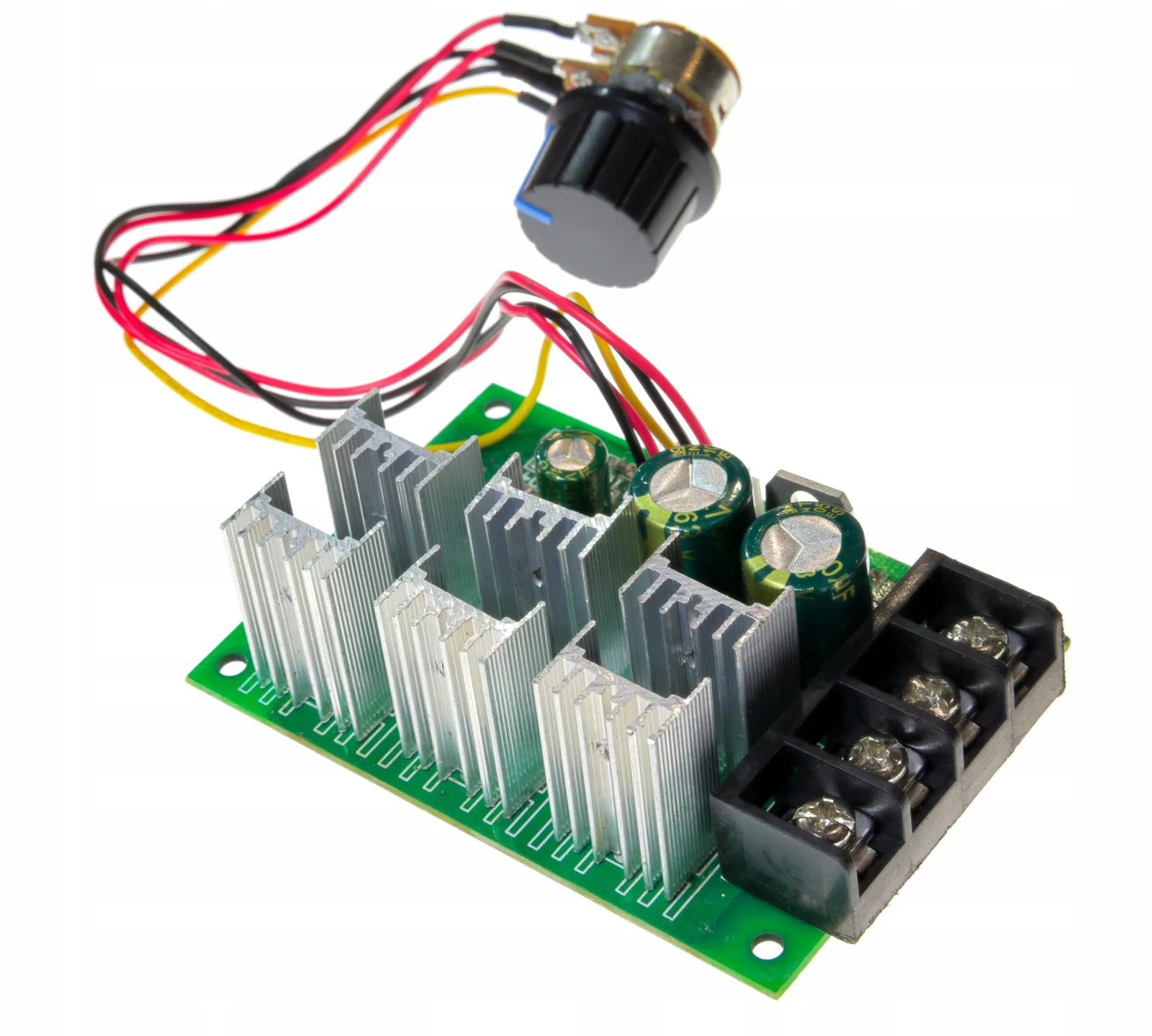

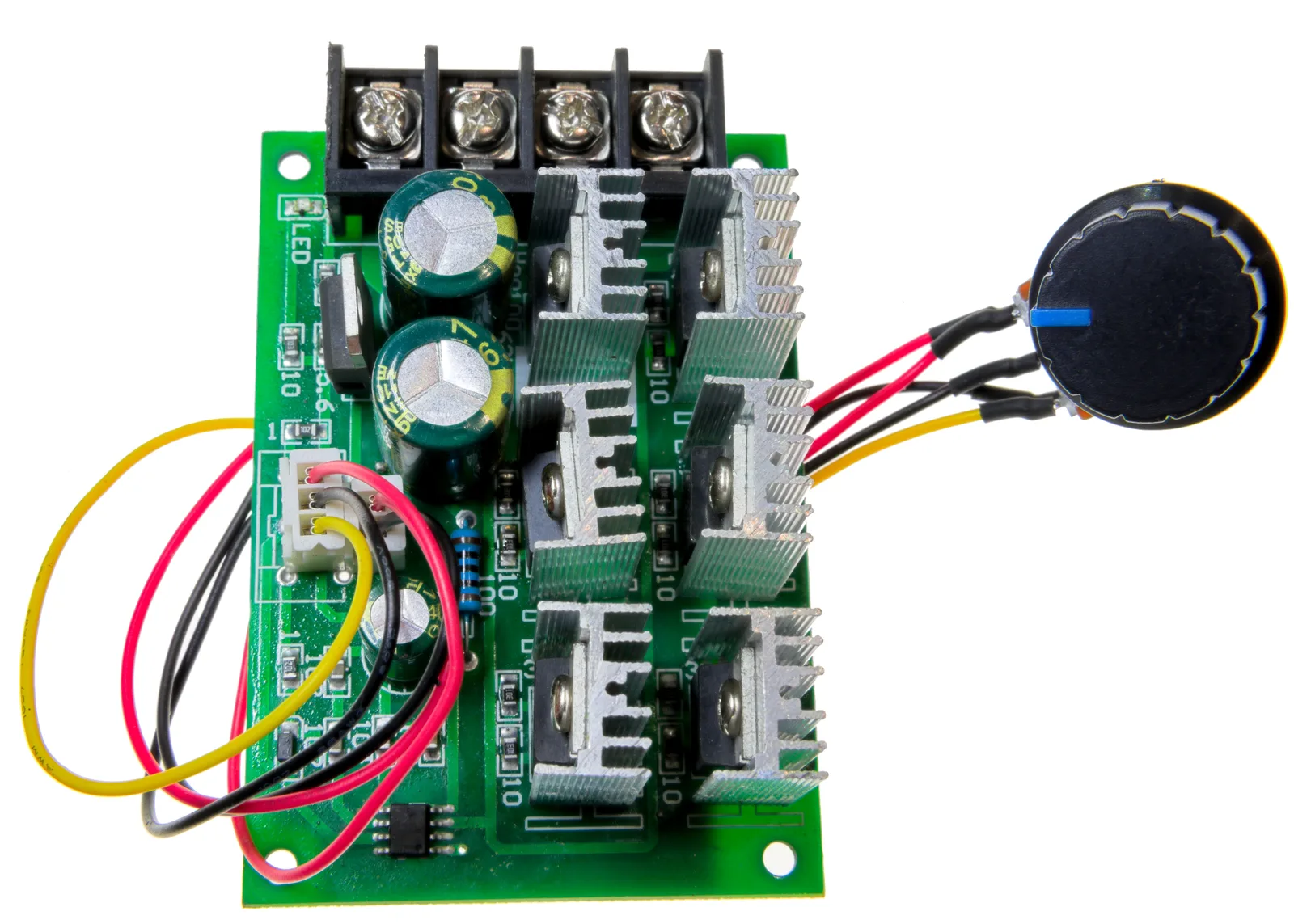

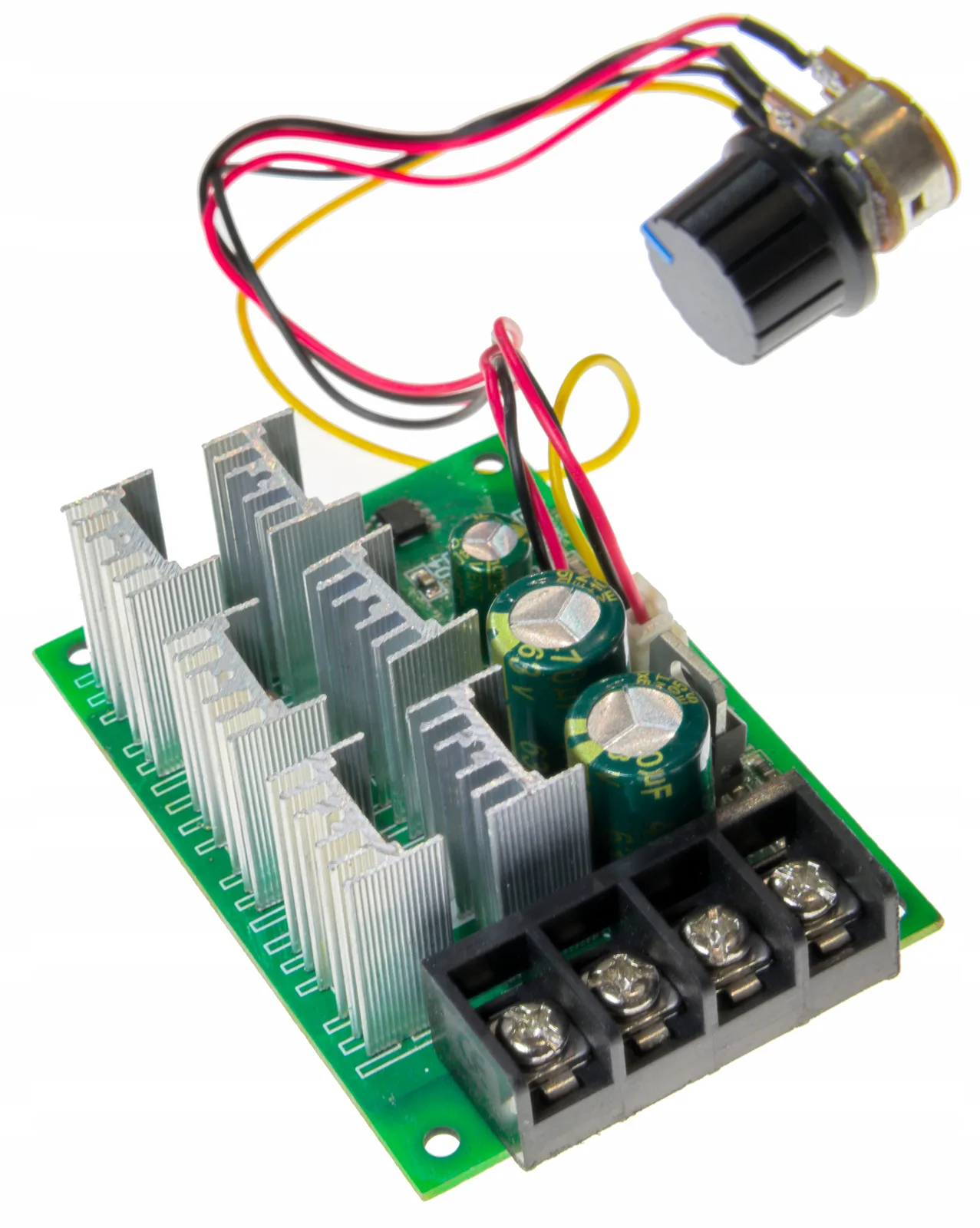

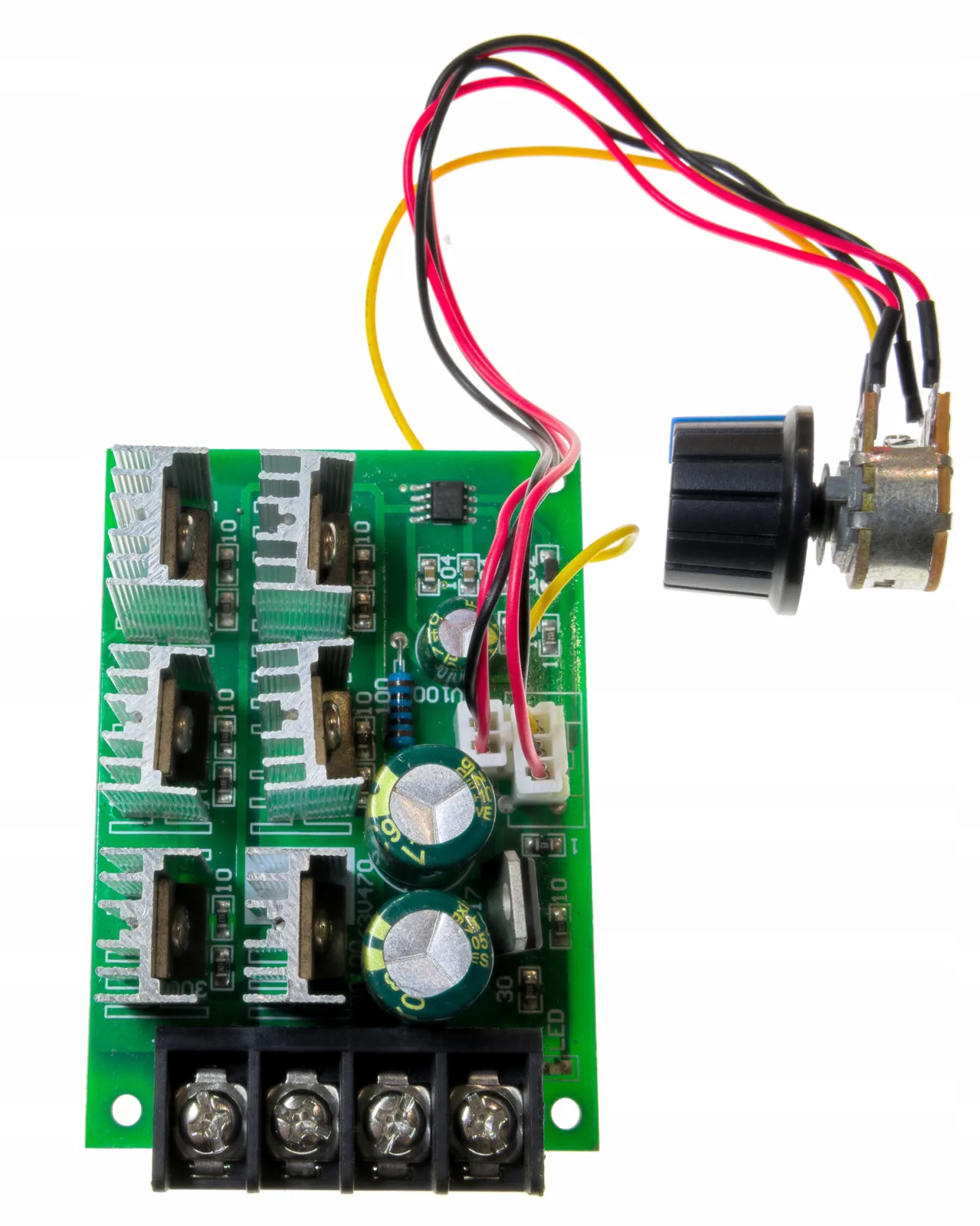

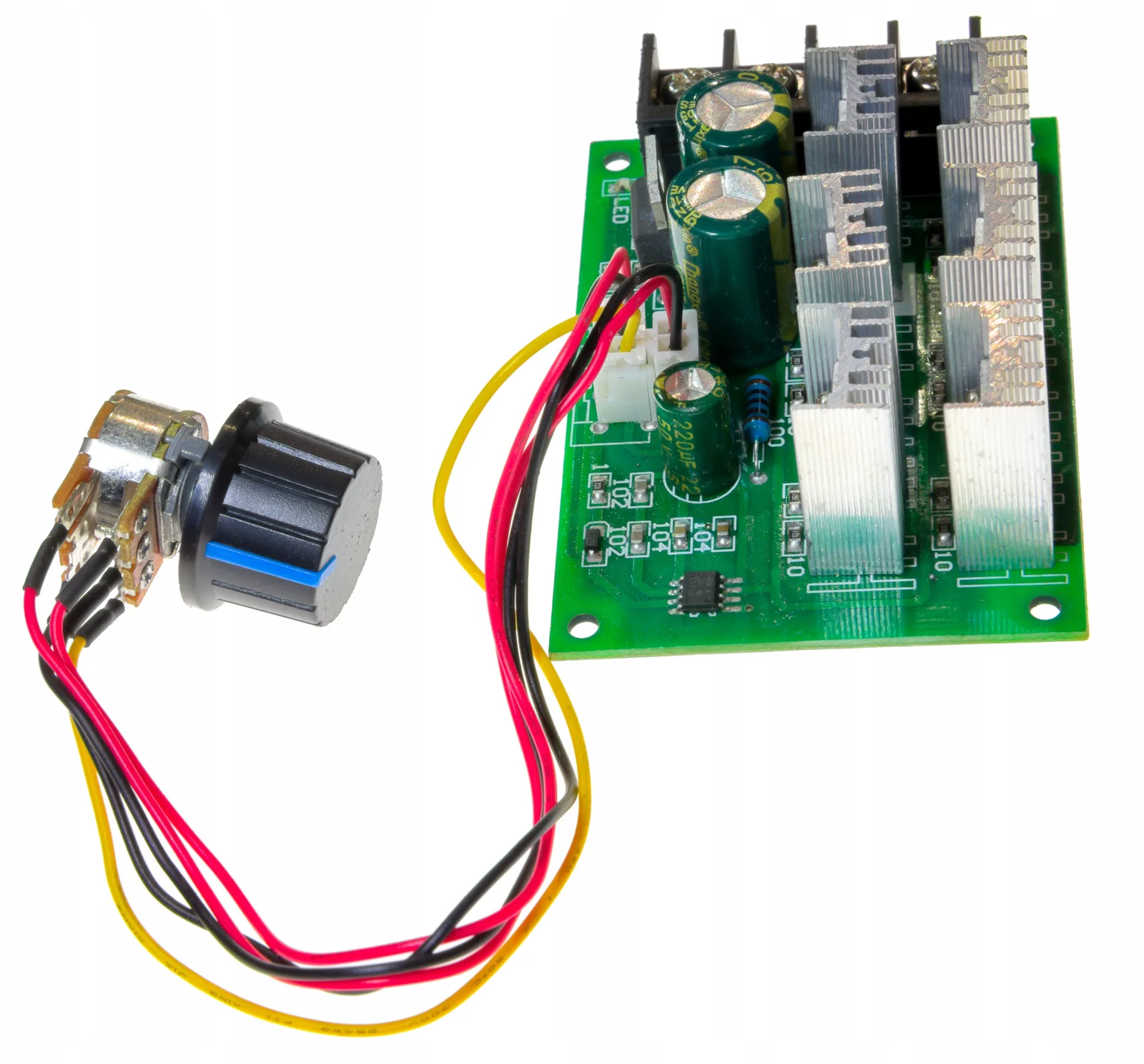

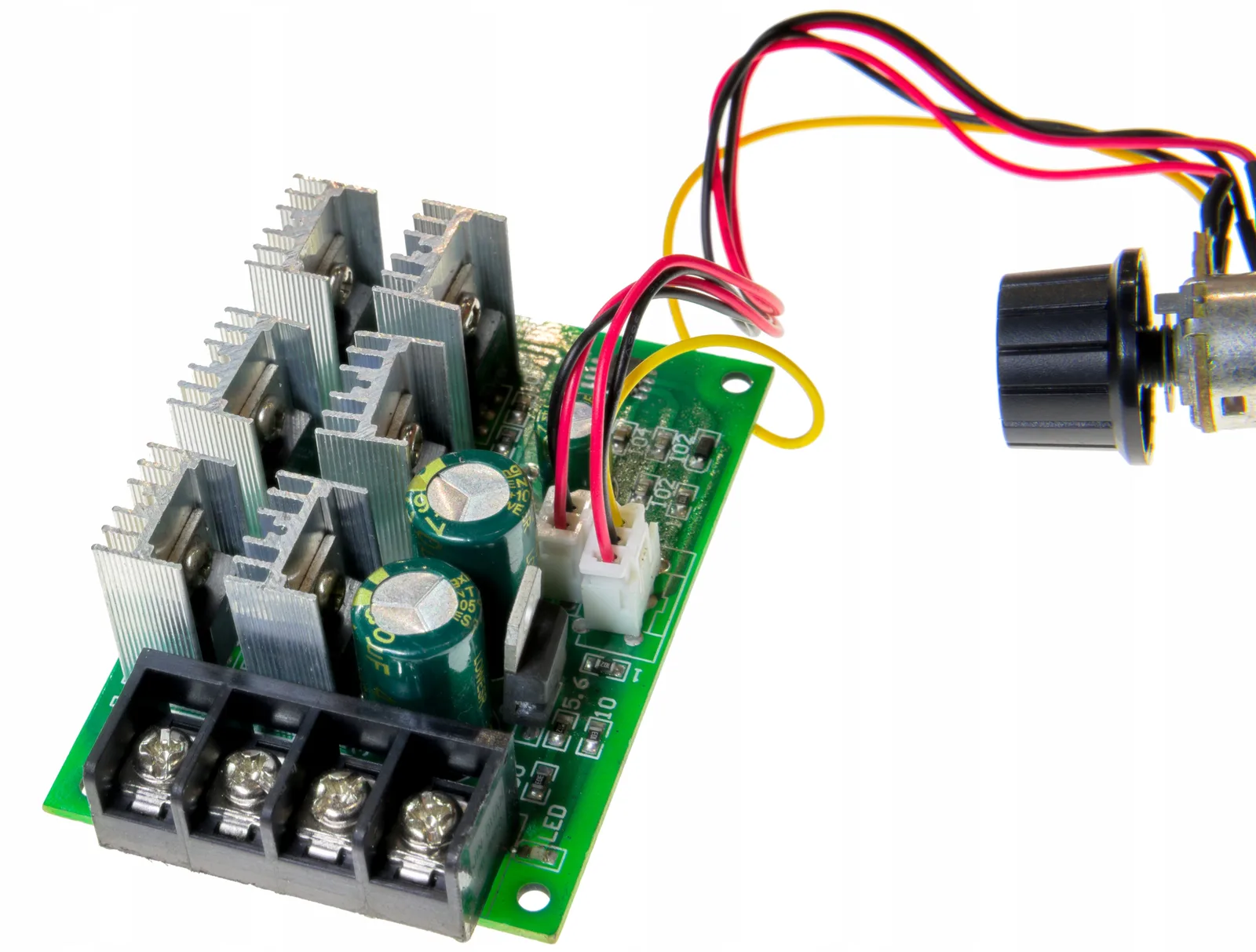

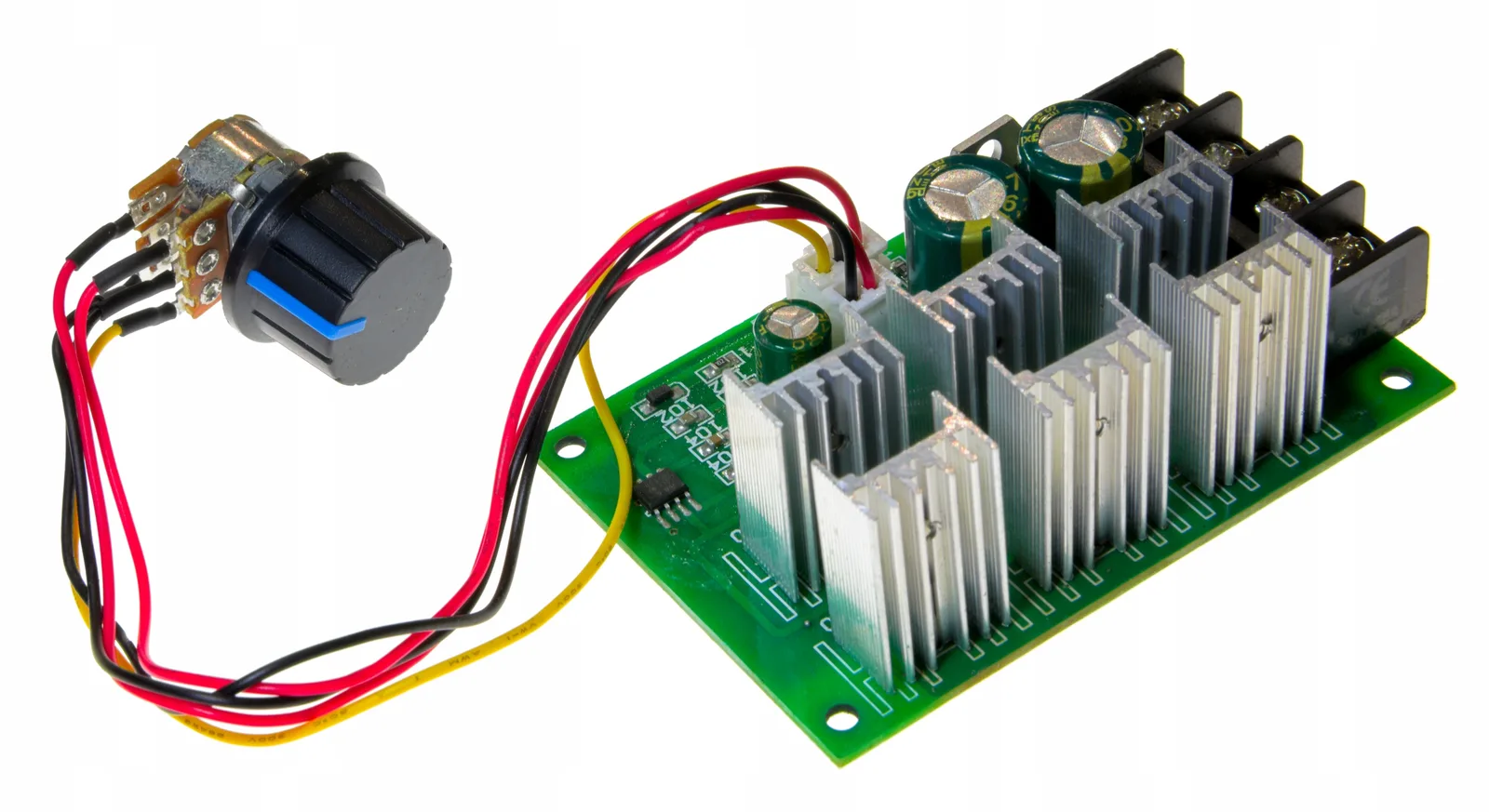

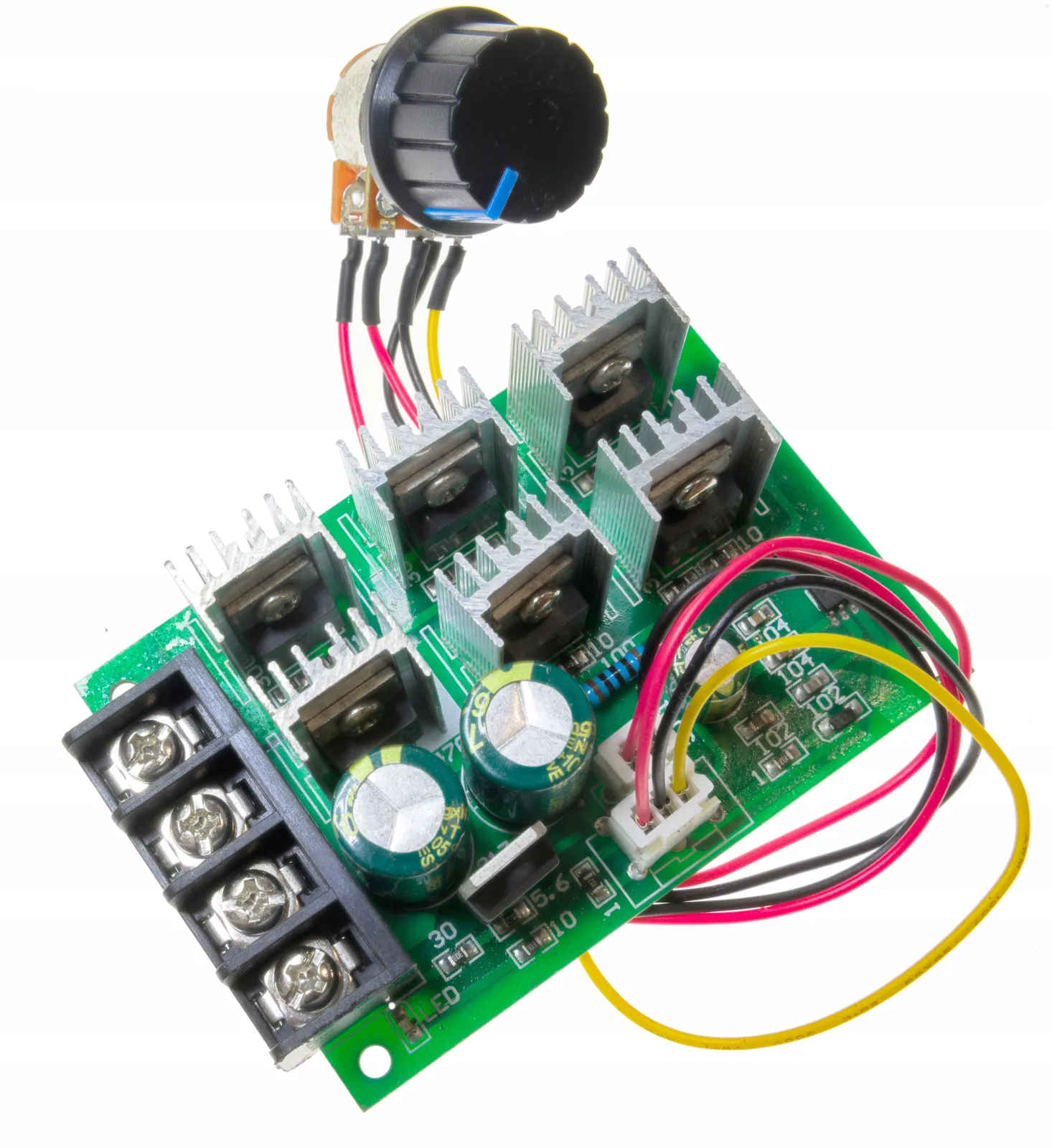

Regulator obrotów silnika DC 9–55V 40A 2000W potencjometr PWM

– :

Regulator obrotów silnika prądu stałego o mocy do 2000W, umożliwiający płynną regulację prędkości obrotowej za pomocą potencjometru. Obsługuje napięcie wejściowe w szerokim zakresie 9–55V DC i maksymalny prąd do 40A, co czyni go uniwersalnym rozwiązaniem do sterowania silnikami w projektach DIY, systemach wentylacji, automatyce i modelarstwie.

Układ oparty jest na popularnym timerze NE555 i wykorzystuje tranzystory MOSFET do sterowania obciążeniem. Dzięki modulacji PWM o częstotliwości 25kHz zapewnia precyzyjną i cichą regulację obrotów. Wbudowana dioda zabezpieczająca chroni przed przepięciami powstającymi przy wyłączeniu silnika.

– :

Uwaga:

Przy pracy z wysokim obciążeniem (duży prąd blisko 40A) konieczne jest zastosowanie dodatkowego, efektywnego chłodzenia modułu – np. radiatora lub aktywnego wentylatora. Praca bez odpowiedniego odprowadzenia ciepła może prowadzić do przegrzania i uszkodzenia układu.

– :

Cechy produktu:

✔ Układ PWM oparty na klasycznym timerze NE555

✔ 5 tranzystorów MOSFET zapewniających wysoką wydajność

✔ Dioda zabezpieczająca (gasząca) chroniąca przed przepięciami

✔ Szeroki zakres napięcia wejściowego 9–55V DC

✔ Wysoka wydajność: do 40A i 2000W mocy ciągłej

✔ Płynna regulacja obrotów potencjometrem (100K)

✔ Regulacja prędkości w zakresie 0–100%

✔ Wysoka częstotliwość sterowania: 25kHz

✔ Złącza śrubowe typu fence ułatwiające montaż

✔ Kompaktowa konstrukcja – łatwa integracja z obudowami

– :

Specyfikacja techniczna:

✔ Napięcie wejściowe: DC 9–55V

✔ Napięcie wyjściowe: liniowe (pod obciążeniem)

✔ Prąd wyjściowy: 0–40A

✔ Moc ciągła: do 2000W

✔ Tryb regulacji: potencjometr liniowy (100K)

✔ Zakres regulacji: 0–100%

✔ Częstotliwość PWM: 25kHz

✔ Typ złącz: zaciski śrubowe (fence type)

✔ Wymiary modułu: 83 × 56 × 28 mm

✔ Wymiary montażowe płytki: 72 × 48 mm

✔ Potencjometr na kablu ułatwia montaż modułu

– :

Zastosowanie:

✔ Sterowanie prędkością silników DC w projektach DIY

✔ Regulacja wentylatorów i pomp 12V–48V

✔ Automatyka przemysłowa i domowa

✔ Zasilanie pojazdów elektrycznych i modeli RC

✔ Prototypowanie i testowanie układów napędowych

– :

Podłączenie:

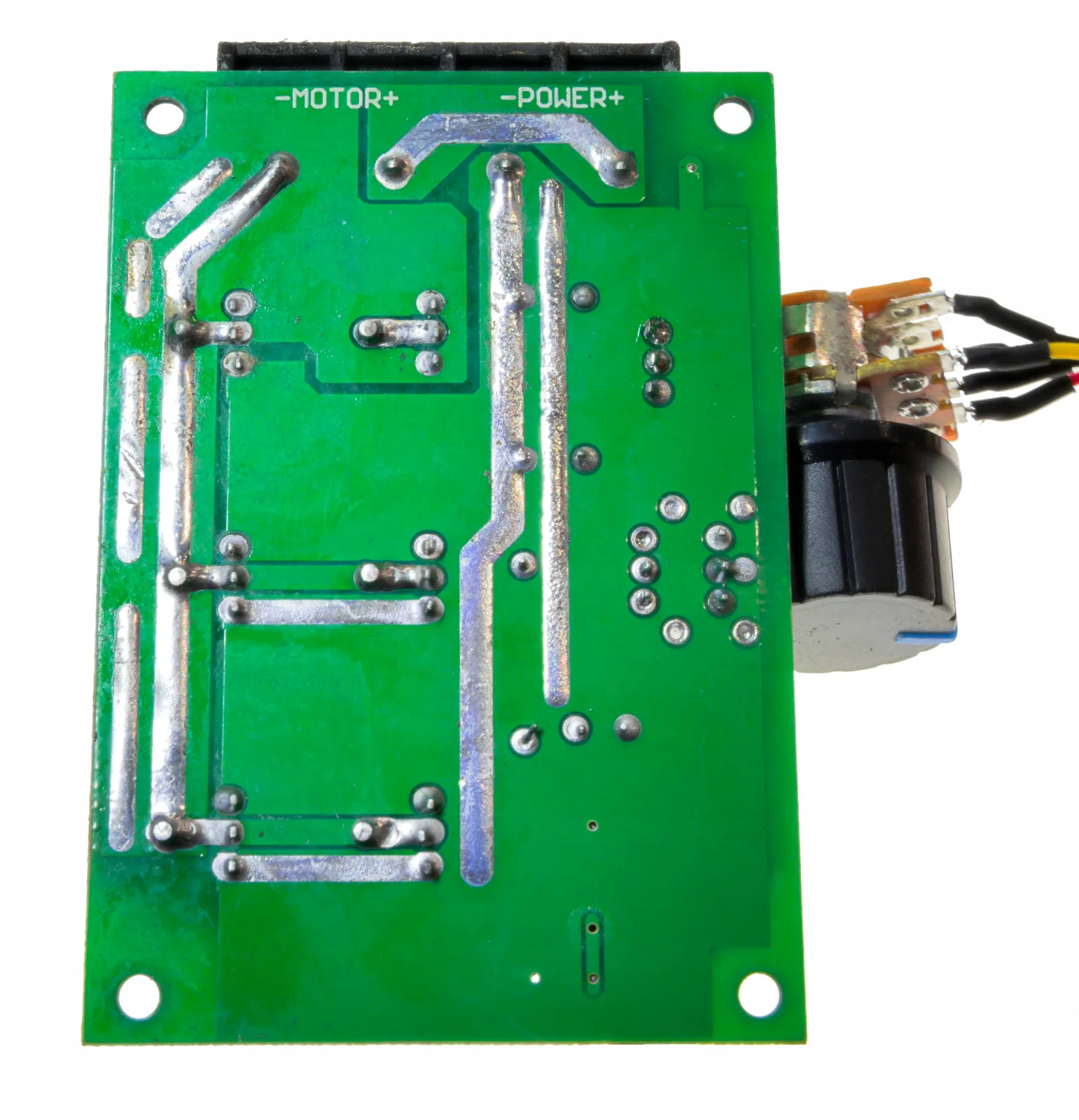

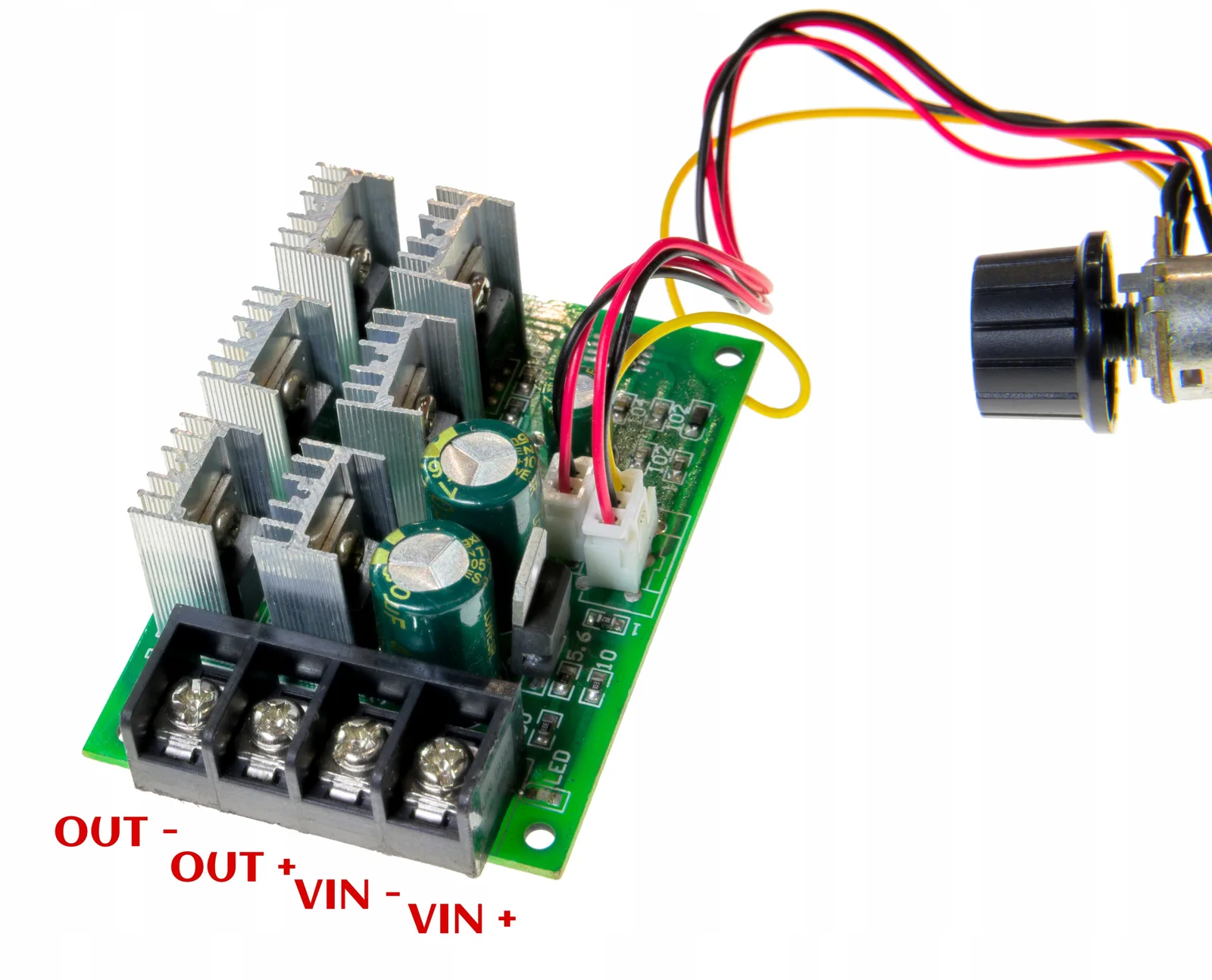

✔ VIN+ → zasilanie +DC

✔ VIN– → zasilanie –DC

✔ OUT+ → silnik +

✔ OUT– → silnik –

✔ Potencjometr podłączony do gniazda 3-pin na płytce

Regulator wykorzystuje sterowanie PWM – zmiana oporu potencjometru powoduje proporcjonalne dostosowanie napięcia i prędkości silnika.

– :

– :

– :

– :

Safety information: Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
