Opis

– :

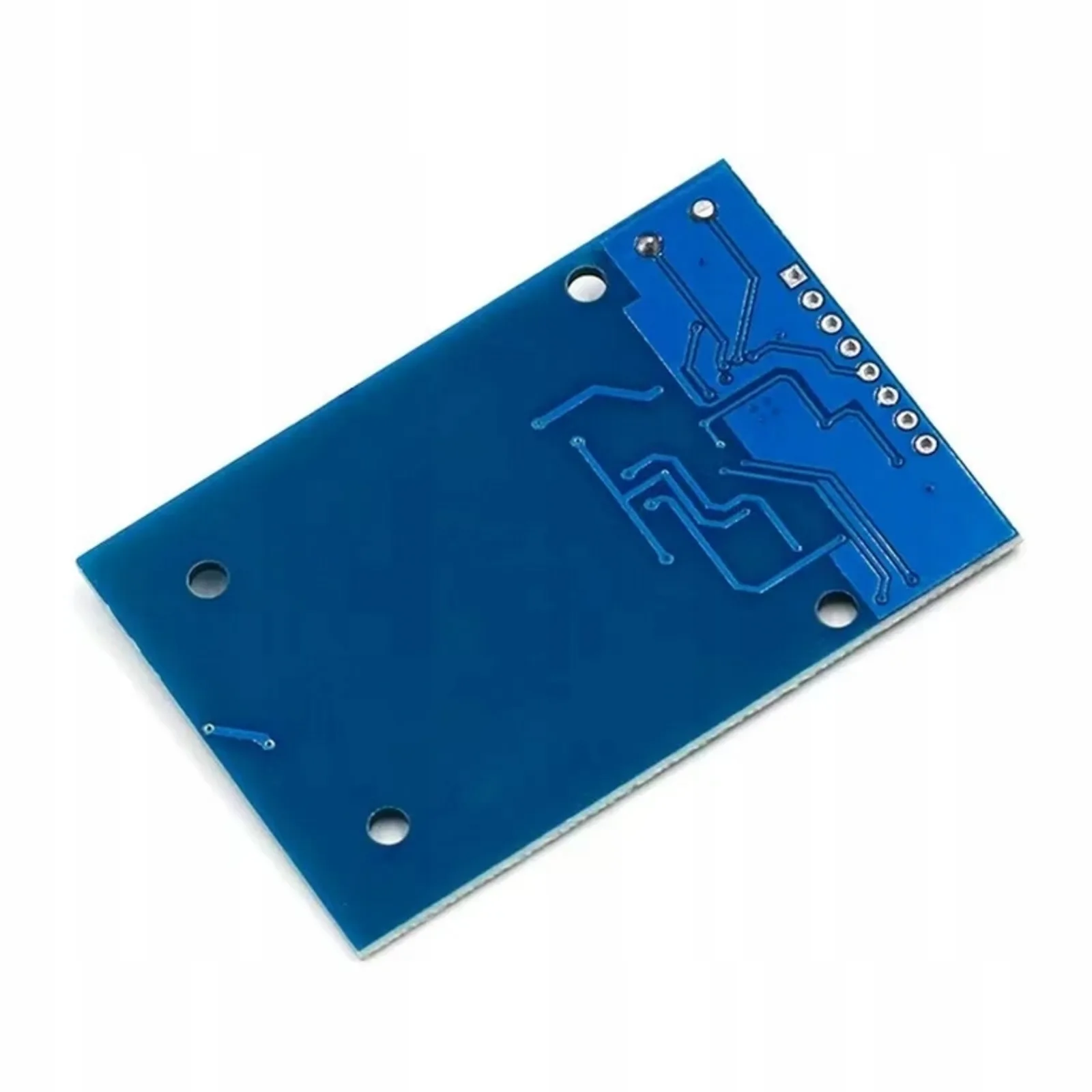

MFRC-522 RC522 RFID 13.56MHz moduł czytnik kart S50 + brelok

– :

Moduł RC522 to czytnik kart RFID 13.56 MHz umożliwiający odczyt i zapis kart MIFARE S50 (Fudan) w aplikacjach wymagających szybkiej i bezpiecznej identyfikacji.

– :

Cechy produktu

✔ Współpraca z kartami MIFARE S50, S70, Ultralight, Pro, Desfire

✔ Interfejs SPI – minimalna liczba połączeń i prostota integracji

✔ Napięcie zasilania 3.3 V – zgodne z większością mikrokontrolerów

✔ Prędkość transmisji do 424 kbit/s

✔ Zaawansowane szyfrowanie CRYPTO1 dla serii MIFARE

✔ Niewielkie wymiary modułu – łatwy montaż w projektach DIY

– :

Specyfikacja techniczna

✔ Napięcie zasilania: 3.3 V DC

✔ Prąd roboczy: 13–26 mA

✔ Prąd jałowy: 10–13 mA

✔ Prąd w trybie uśpienia: < 80 µA

✔ Prąd szczytowy: < 30 mA

✔ Częstotliwość pracy: 13.56 MHz

✔ Obsługiwane karty: MIFARE S50, S70, Ultralight, Pro, Desfire

✔ Wymiary: 40 × 60 mm

✔ Temperatura pracy: –20 °C … 80 °C

✔ Wilgotność względna: 5 % … 95 %

– :

Zastosowanie

✔ Kontrola dostępu w systemach budynkowych

✔ Identyfikacja użytkowników w automatyce domowej

✔ Systemy płatności zbliżeniowych

✔ Rejestracja czasu pracy i obecności

✔ Prototypowanie urządzeń IoT i systemów RFID

– :

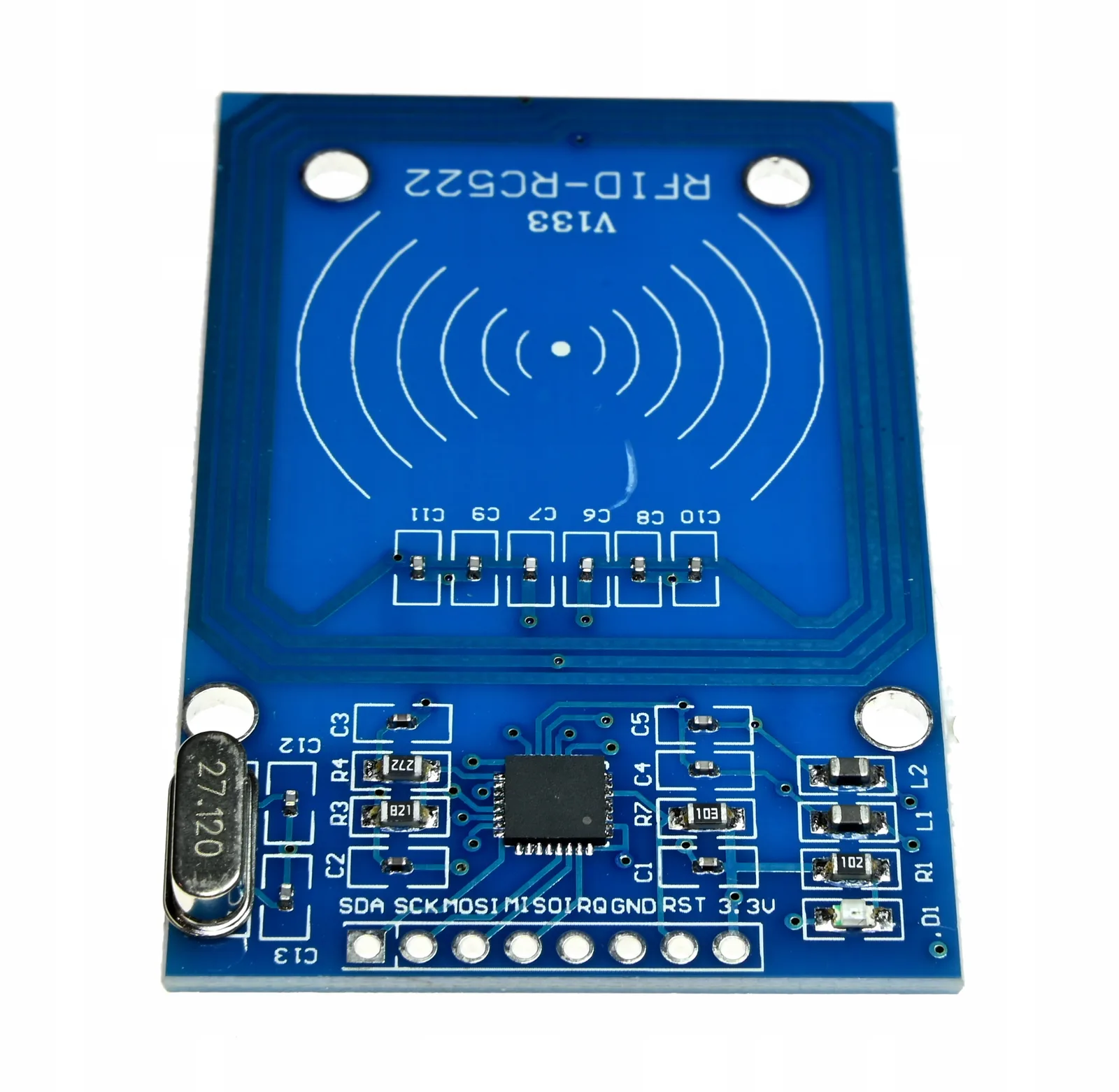

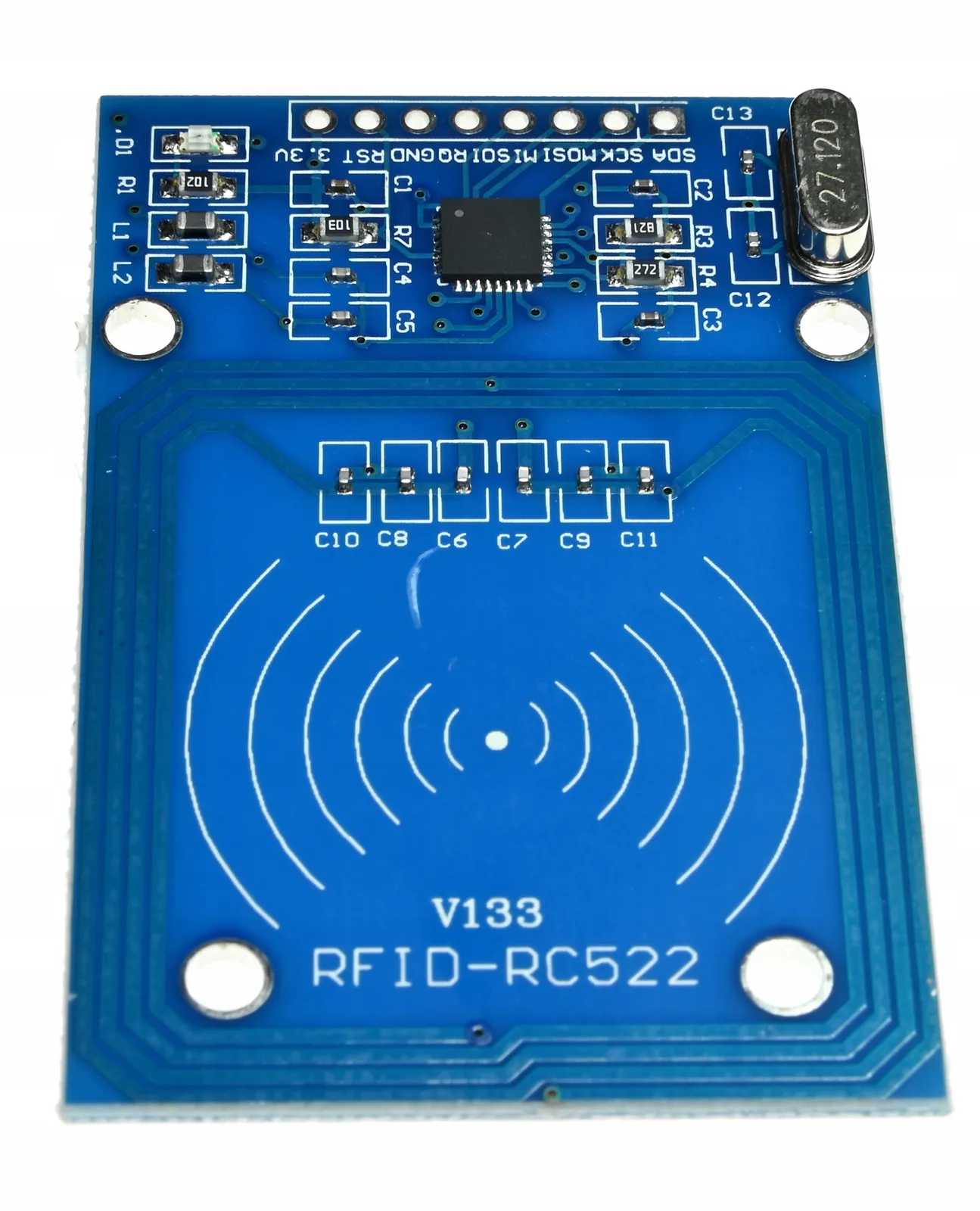

Podłączenie

✔ VCC → 3.3 V

✔ GND → GND

✔ SDA (SS) → D10 (Arduino UNO)

✔ SCK → D13

✔ MOSI → D11

✔ MISO → D12

✔ IRQ → niepodłączone

✔ RST → D9

– :

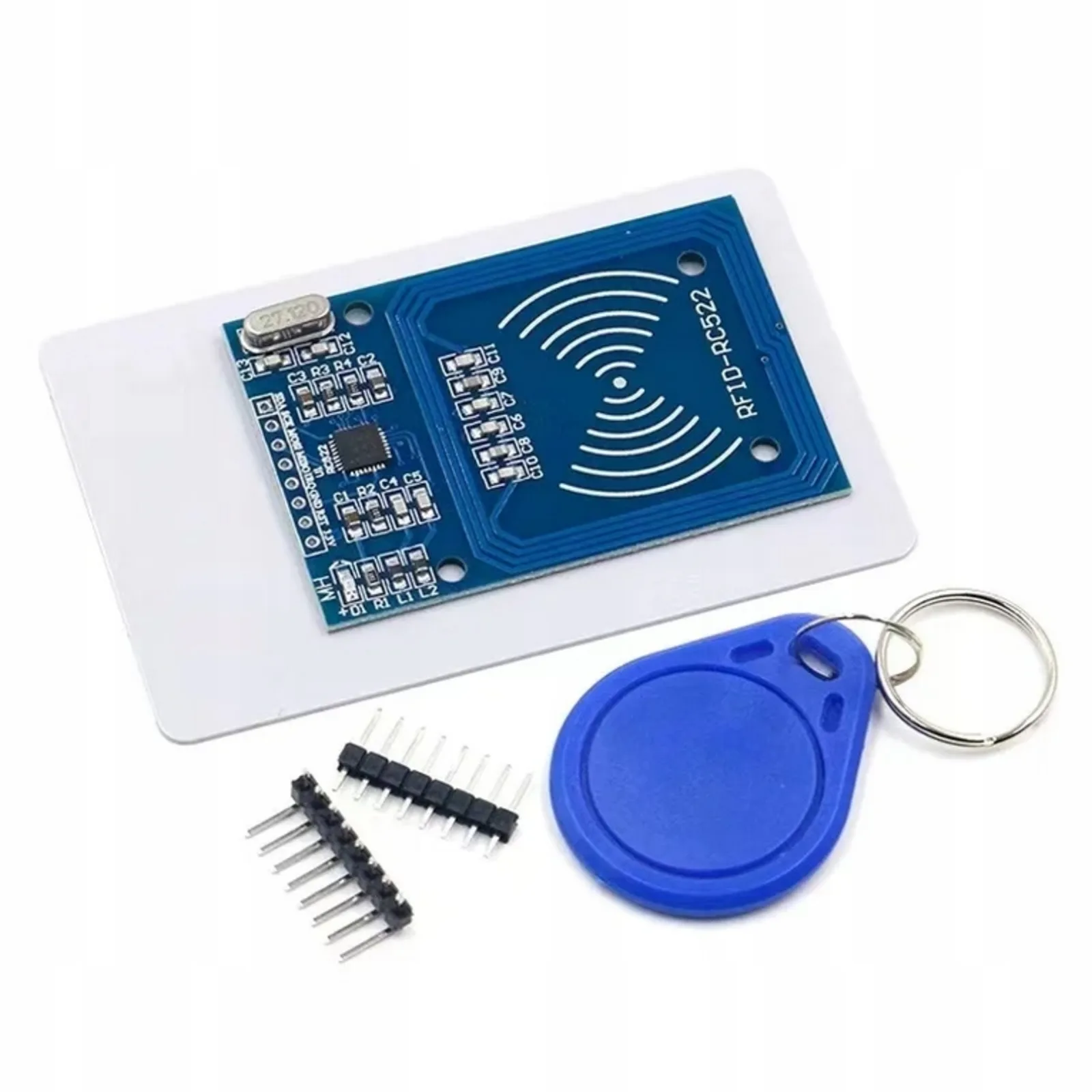

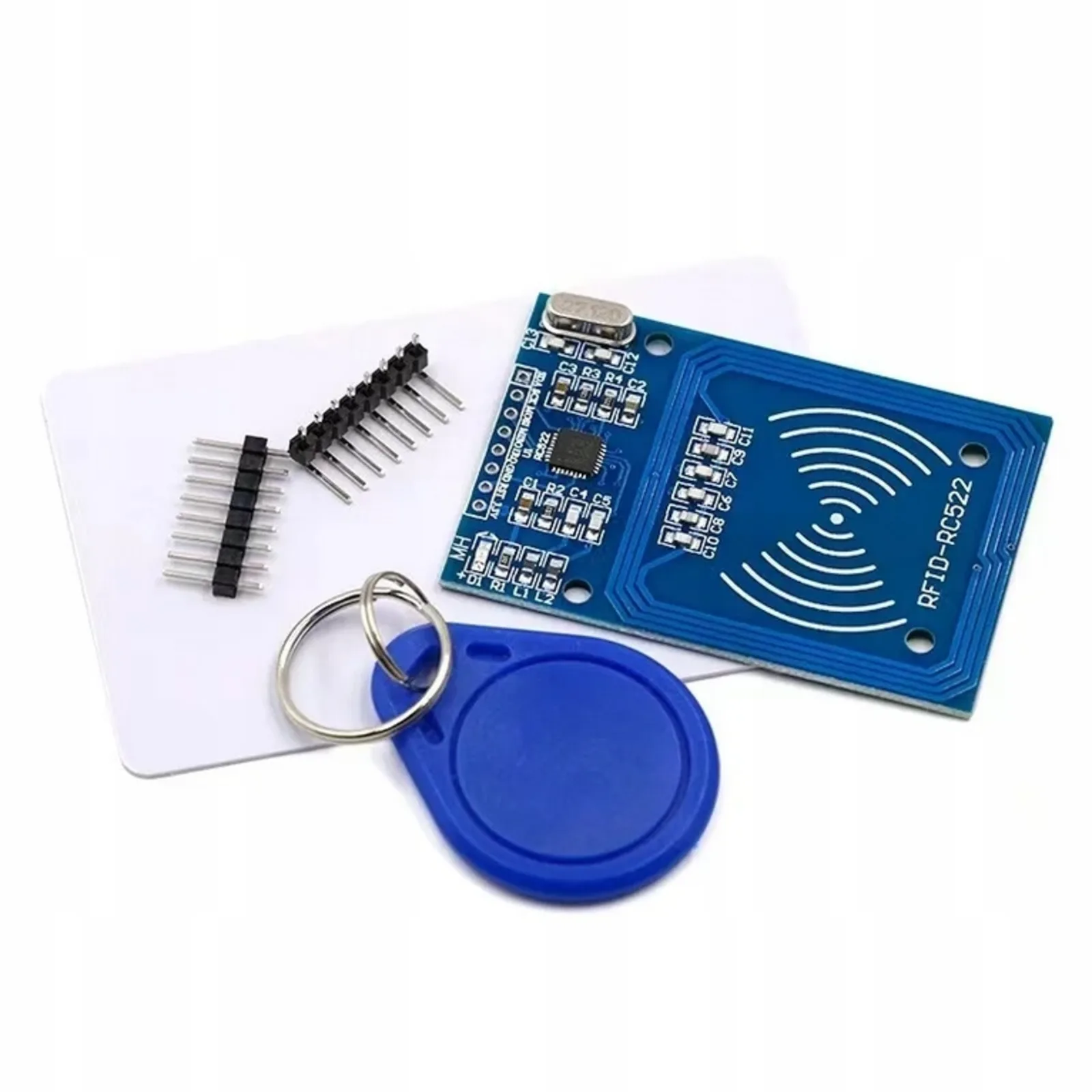

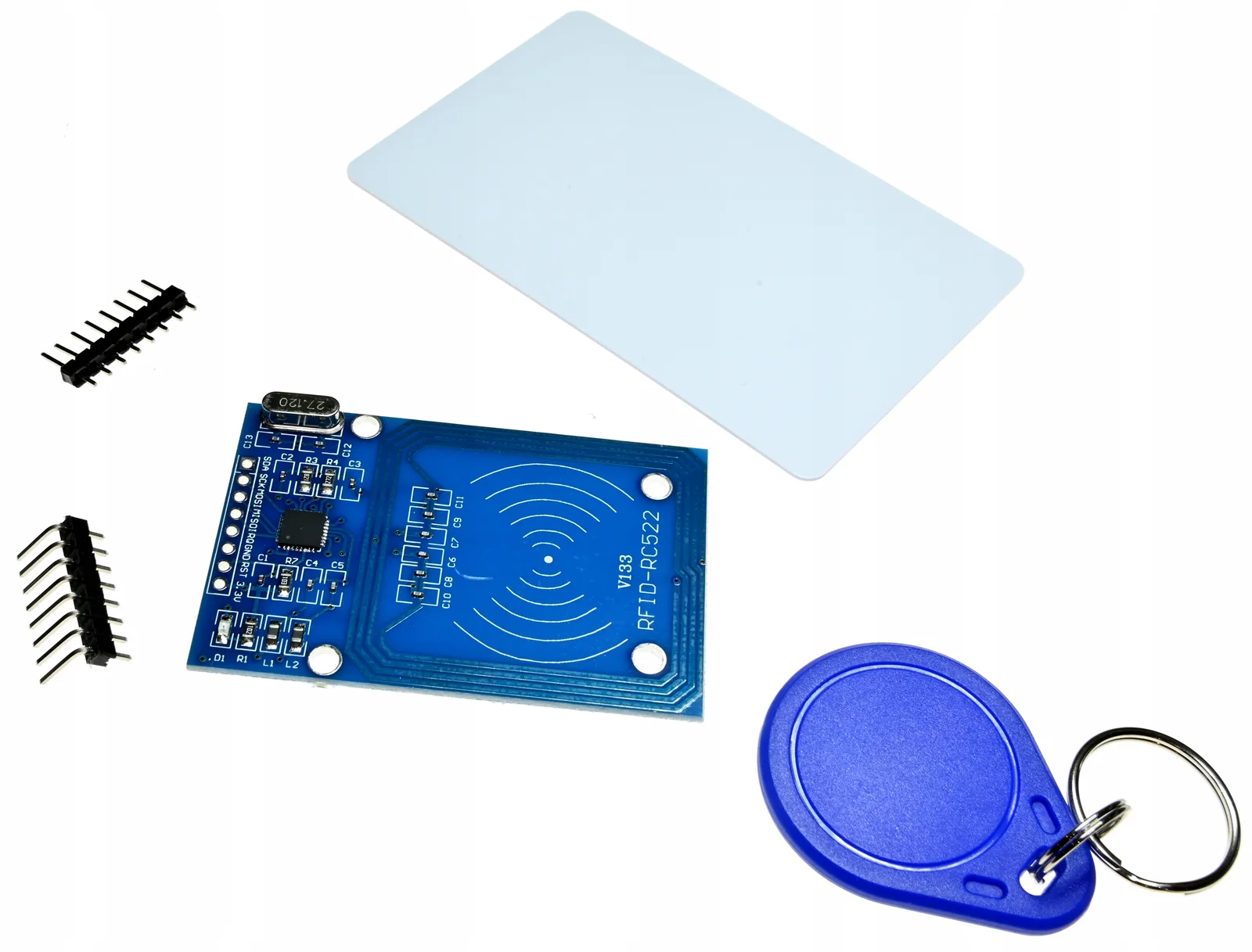

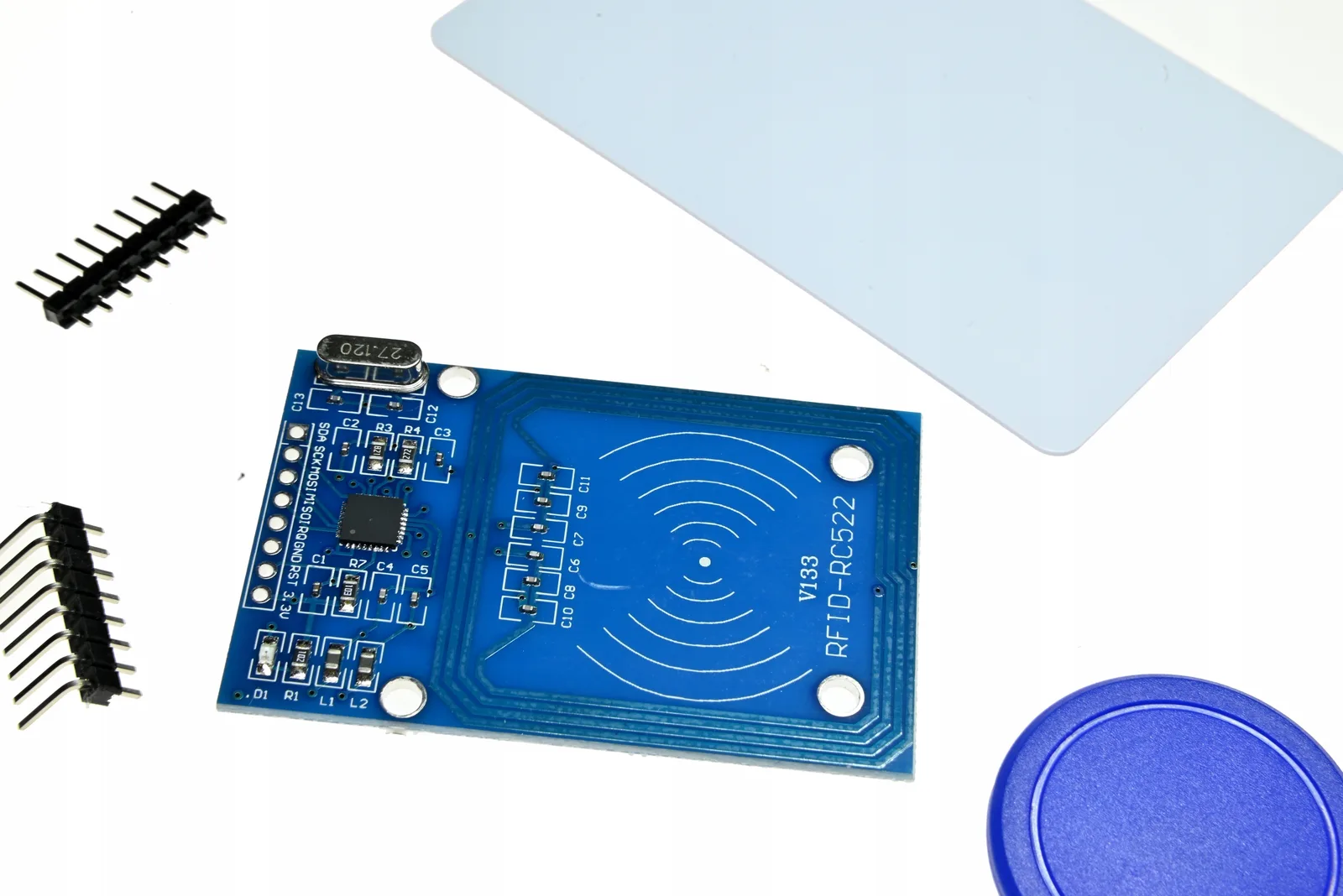

W zestawie

✔ 1× moduł RFID-RC522

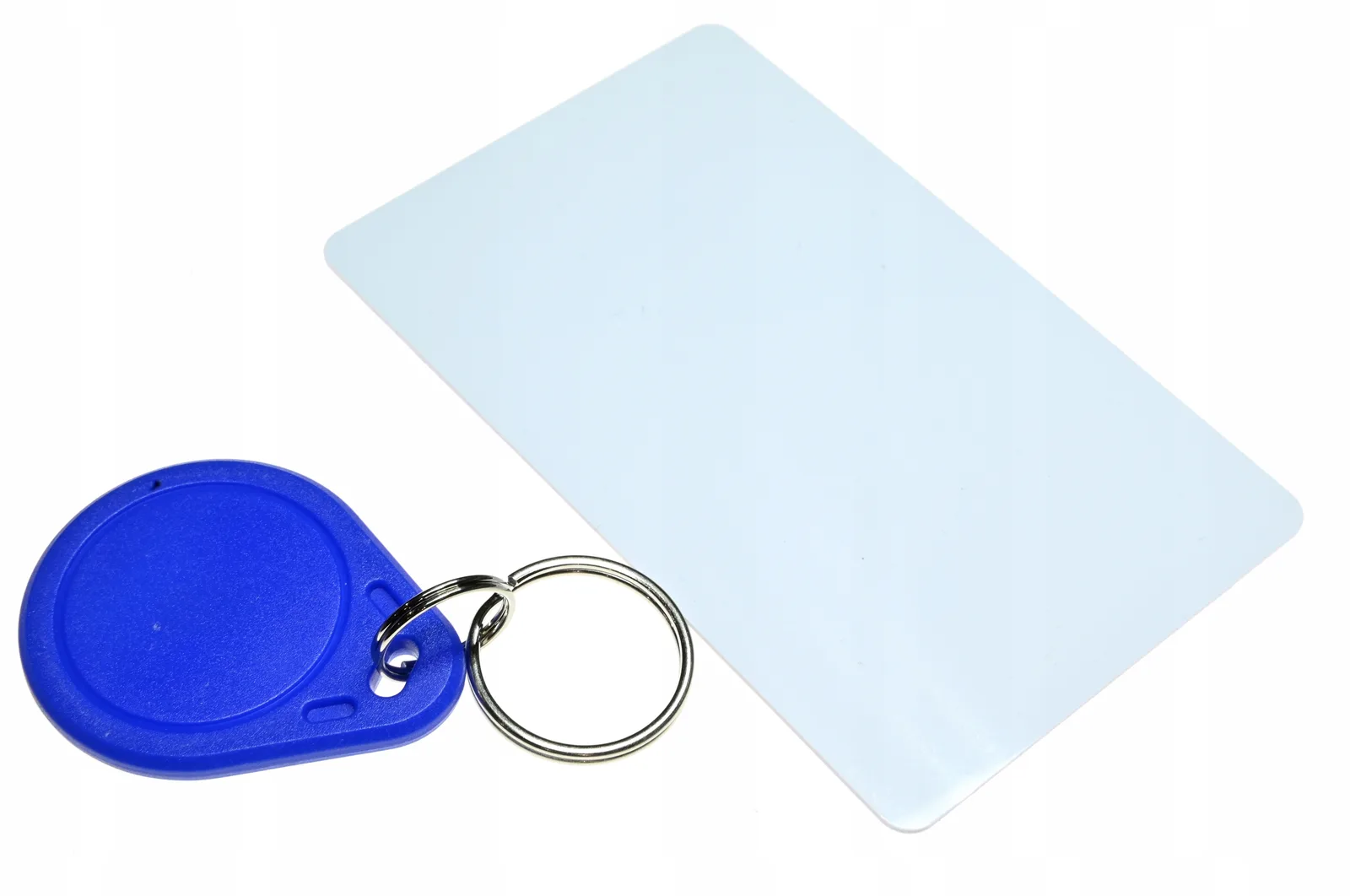

✔ 1× karta MIFARE S50 (standardowa)

✔ 1× karta MIFARE S50 w formie breloka

✔ 2× listwa goldpin (prosta i kątowa)

– :

Moduł RC522 pozwala na łatwe i niezawodne wdrożenie rozwiązań RFID w różnorodnych projektach, zapewniając stabilne czytanie i zapis kart bez ryzyka uszkodzenia mikrokontrolera.

Safety information: Notatka o bezpieczeństwie:
Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
