IMZ Moduł zasilania z ATX – Zasilacz warsztatowy z zasilacza komputerowego

Opis produktu

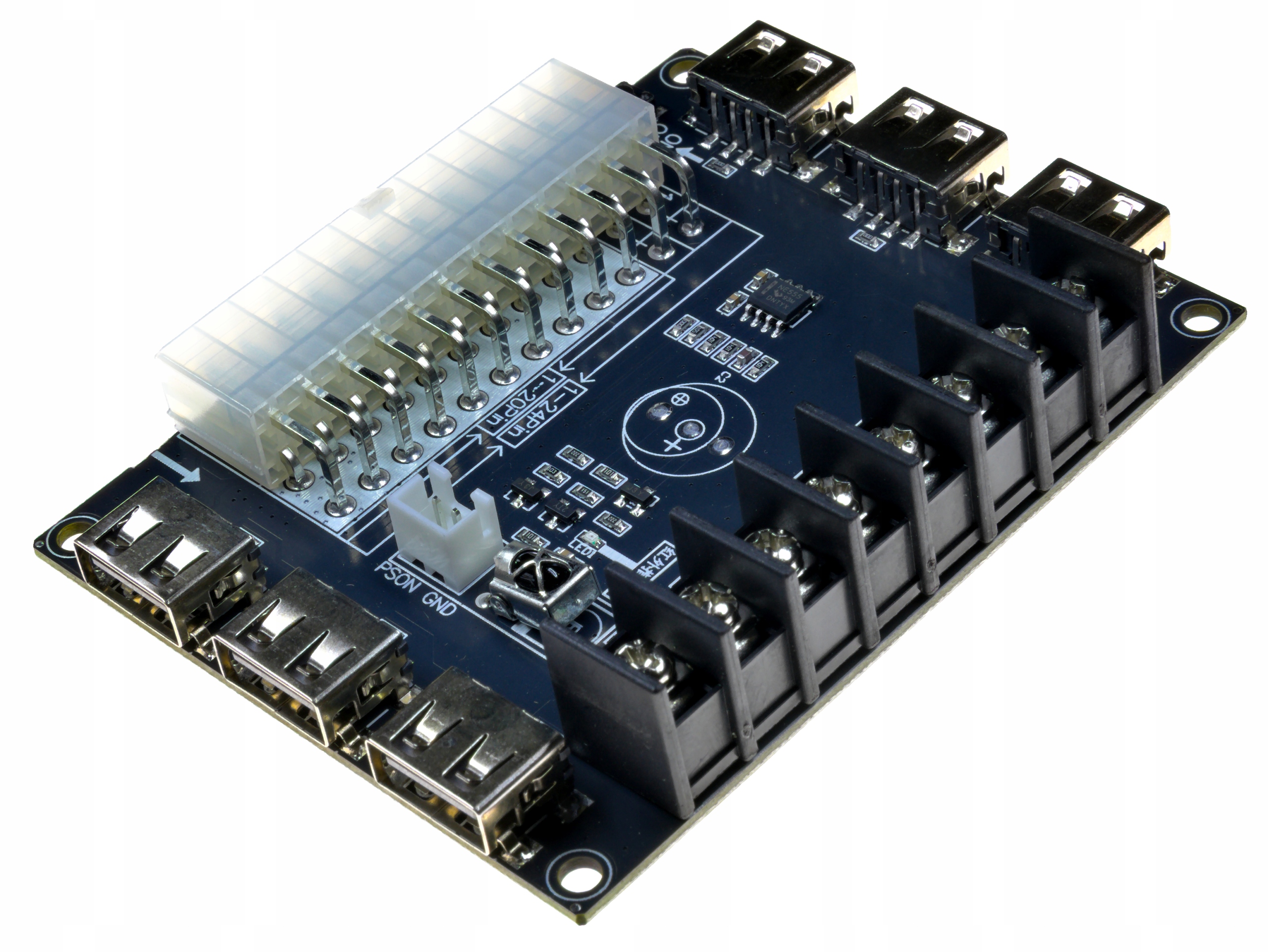

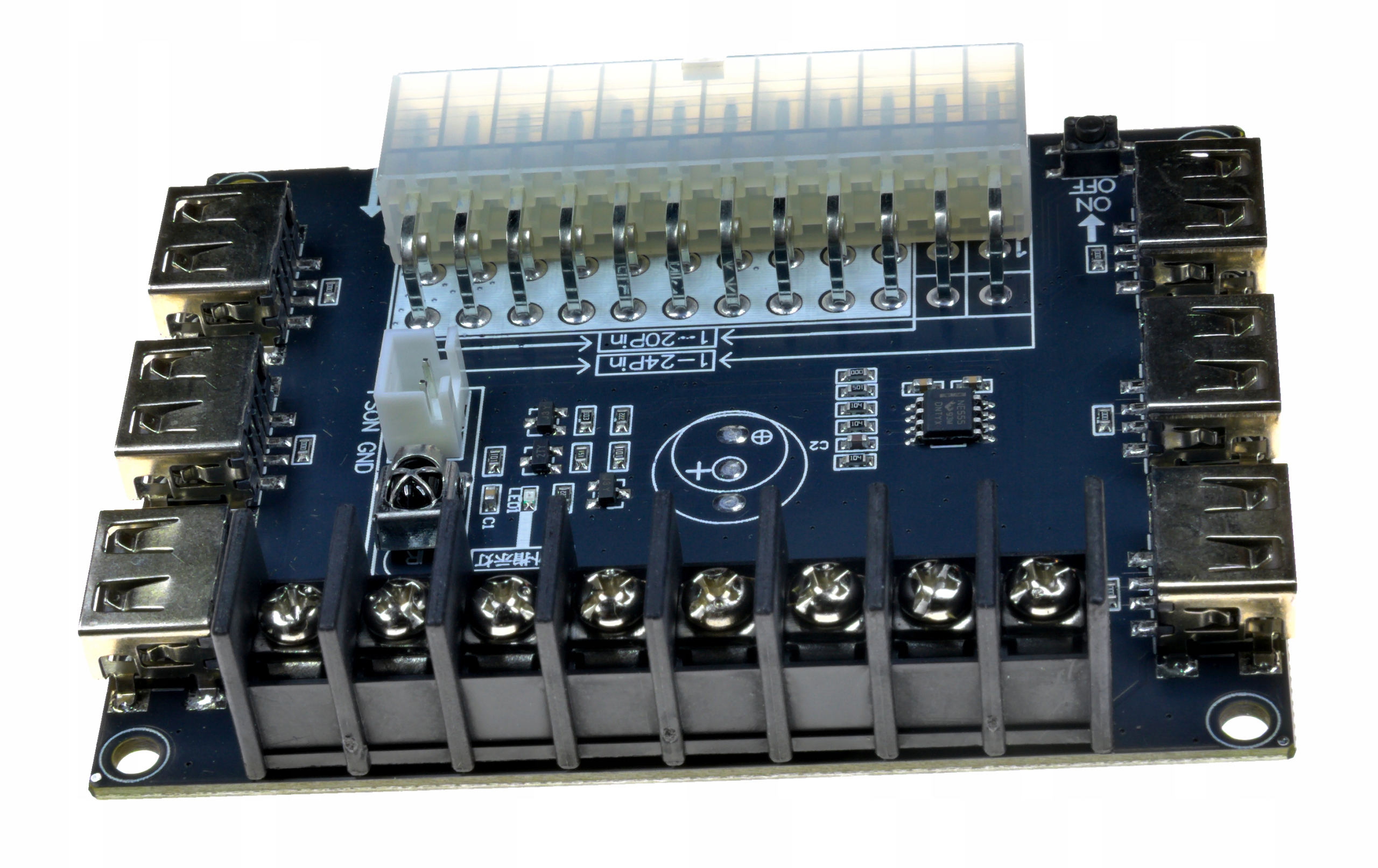

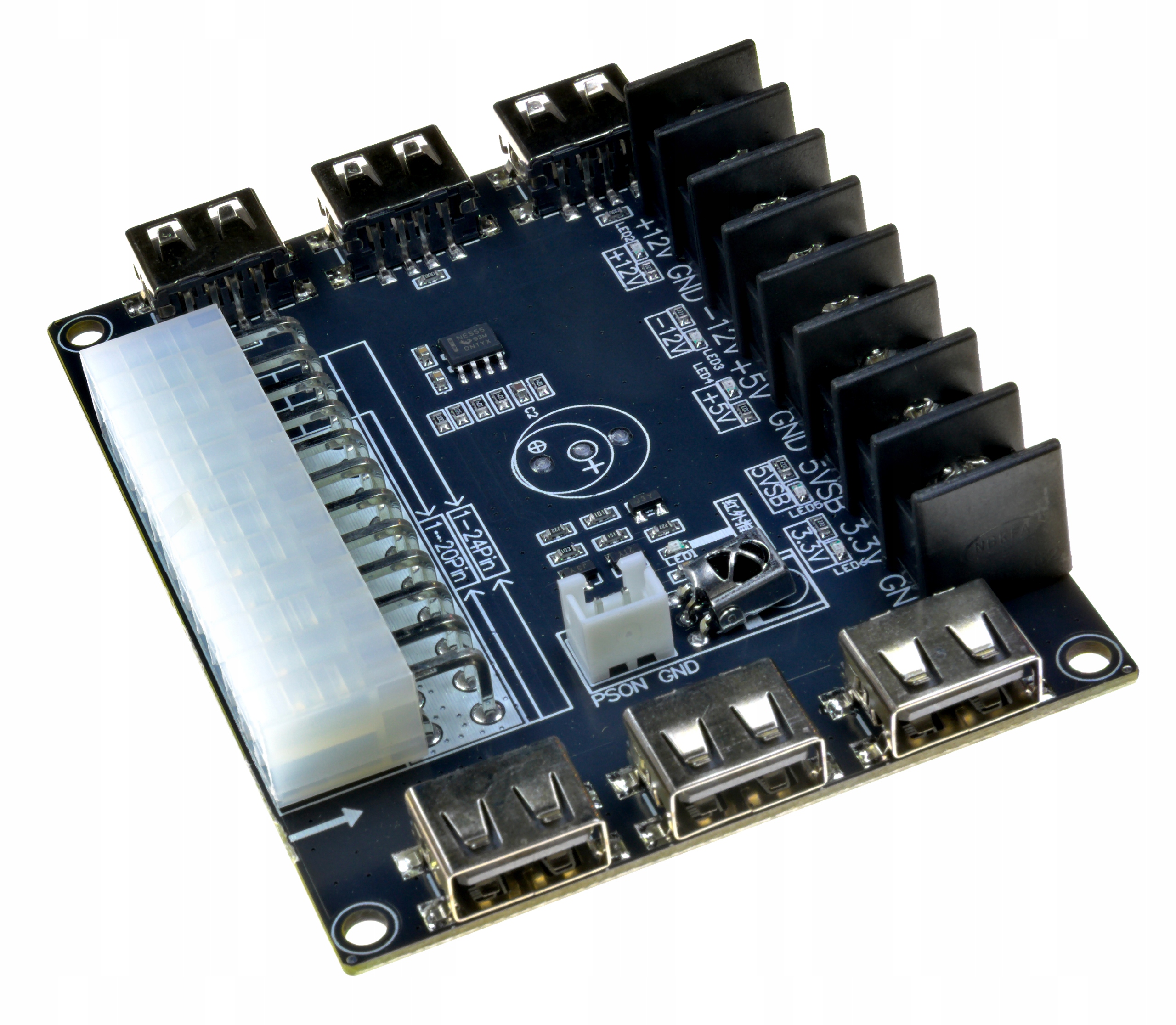

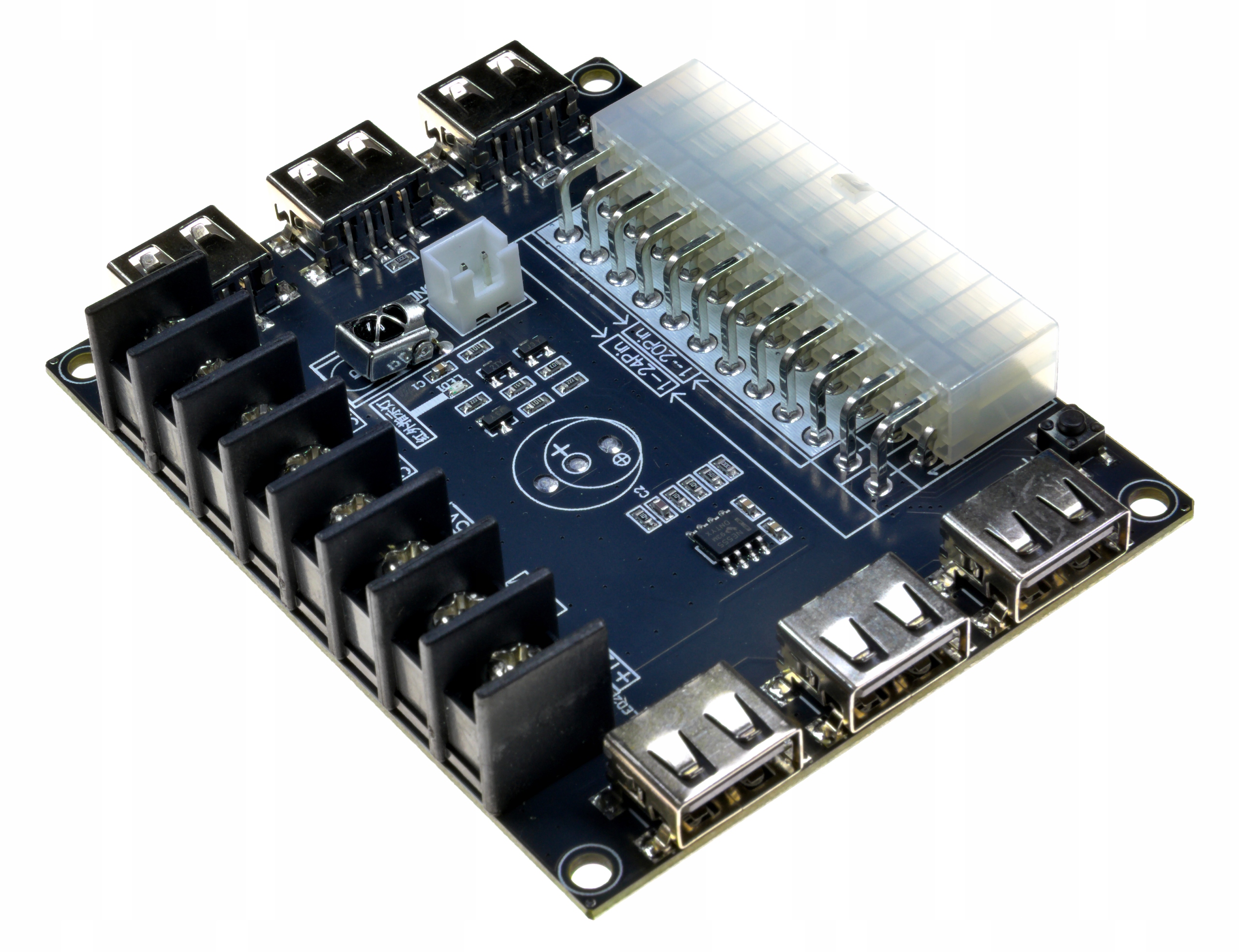

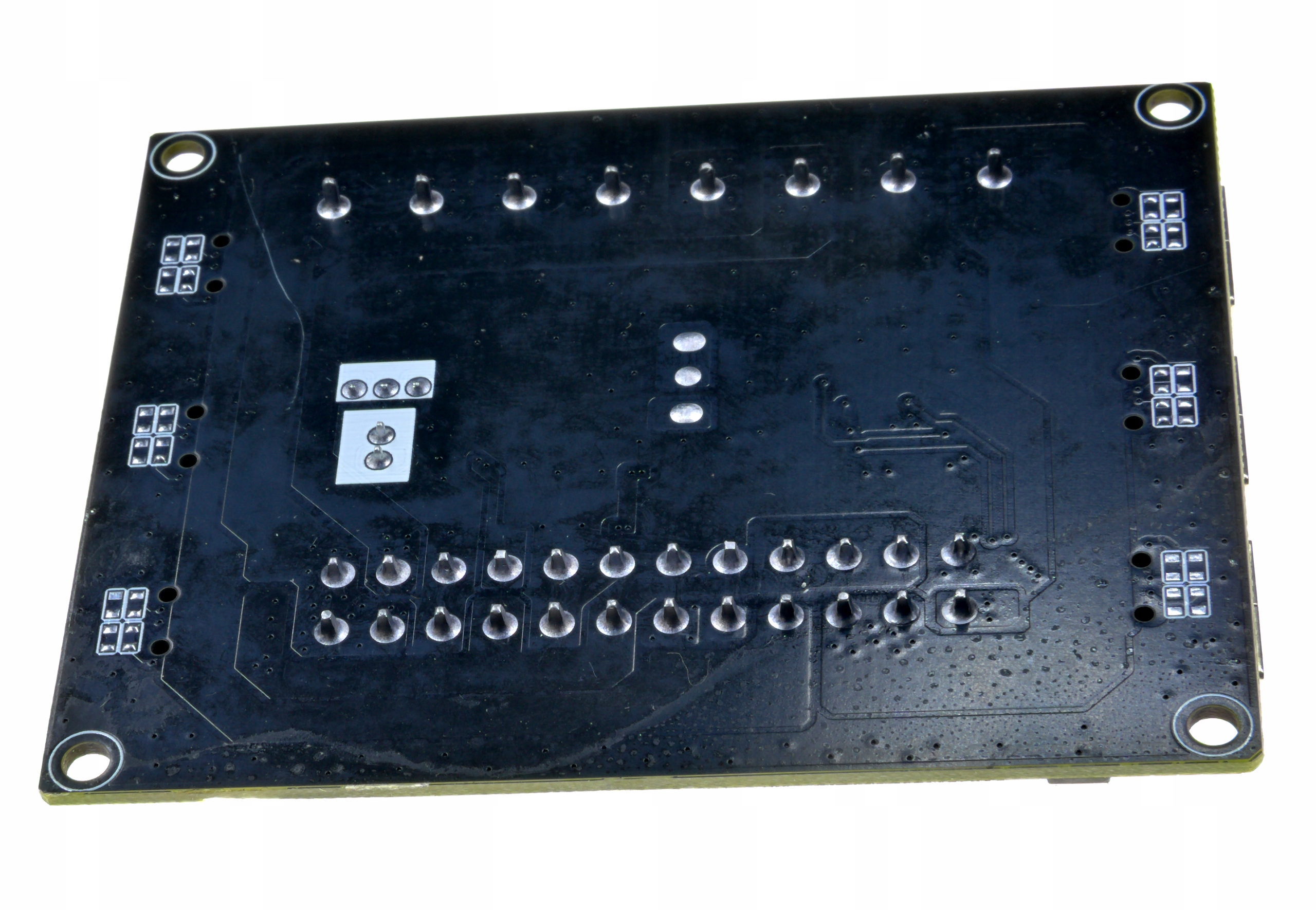

Moduł umożliwia wykorzystanie standardowego zasilacza komputerowego ATX 20/24-pin jako źródła napięć dla układów elektronicznych. Udostępnia wyjścia +12 V, -12 V, +5 V, +3,3 V i 5 VSB, a także złącza USB oraz terminale śrubowe.

Cechy produktu

• Zgodność z zasilaczami ATX 20/24-pin
• Wyjścia +12 V, -12 V, +5 V, +3,3 V i 5 VSB
• Terminale śrubowe
• Złącza USB
• Przełącznik główny
• Złącze sterujące PSON XH2.54-2P
• Diody LED sygnalizujące aktywne napięcia

Cechy szczegółowe

• Złącze ATX 20/24-pin: pozwala podłączyć zgodny zasilacz komputerowy.
• Wyprowadzone napięcia: umożliwiają pobór +12 V, -12 V, +5 V, +3,3 V oraz 5 VSB z podłączonego zasilacza.
• Terminale śrubowe: ułatwiają przyłączanie przewodów zasilających do prototypów i układów.
• Złącza USB: umożliwiają zasilanie lub ładowanie urządzeń USB; materiał podaje maksymalny prąd 2,1 A, ale nie wyjaśnia, czy limit dotyczy pojedynczego złącza, czy całości.
• Przełącznik główny: służy do sterowania pracą zasilacza przez moduł.
• Złącze PSON XH2.54-2P: przewidziane do sterowania zasilaczem; szczegóły sterowania należy potwierdzić dla konkretnej wersji płytki.
• Diody LED: sygnalizują aktywność napięć.

Zastosowanie

• Zasilanie prototypów elektronicznych i stanowisk testowych
• Projekty z Arduino, Raspberry Pi i ESP32
• Układy DIY z czujnikami, diodami LED lub silnikami — po sprawdzeniu wymagań prądowych
• Dostęp warsztatowy do napięć udostępnianych przez zasilacz ATX
• Zasilanie lub ładowanie urządzeń przez złącza USB, z uwzględnieniem nieokreślonego zakresu limitu 2,1 A

Specyfikacja techniczna

• Zgodność wejściowa: zasilacz ATX 20/24-pin
• Wyjścia na terminalach: +12 V, -12 V, +5 V, 5 VSB, +3,3 V
• Złącza USB: 6 standardowych (wg materiału)
• Maksymalny prąd USB: 2,1 A (nie podano, czy na złącze, czy łącznie)
• Złącze sterujące: PSON, XH2.54-2P
• Elementy sygnalizacyjne: diody LED aktywnych napięć
• Sterowanie: przełącznik główny oraz złącze PSON

Zasilanie

Moduł wymaga zgodnego zasilacza ATX 20/24-pin; sam nie jest zasilaczem sieciowym. Dostępne napięcia zależą od podłączonego zasilacza i są udostępniane na wyjściach modułu: +12 V, -12 V, +5 V, +3,3 V oraz 5 VSB. Materiał nie podaje dopuszczalnych prądów poszczególnych wyjść — należy kierować się parametrami używanego zasilacza ATX.

Instrukcja

1. Użyj sprawnego, zgodnego złącza zasilacza ATX 20/24-pin i sprawdź oznaczenia na module.
2. Przed podłączaniem przewodów odłącz zasilacz ATX od sieci. Podłącz jego wtyk do gniazda modułu.
3. Podłącz odbiorniki do właściwych terminali śrubowych, zachowując polaryzację i sprawdzając wymagane napięcie oraz prąd odbiornika.
4. Złącza USB wykorzystuj zgodnie z parametrami podłączanych urządzeń. Materiał nie wyjaśnia, jak rozdzielony jest podany limit 2,1 A.
5. Do sterowania PSON materiał wskazuje połączenie PSON–GND przez przełącznik lub sygnał z mikrokontrolera 5 V. Przed podłączeniem mikrokontrolera potwierdź sposób sterowania, poziomy logiczne i polaryzację w dokumentacji konkretnej wersji płytki; nie podłączaj GPIO bez tej weryfikacji.
6. Włącz zasilacz i sprawdź diody LED sygnalizujące aktywne napięcia. Przed użyciem zmierz napięcia miernikiem i upewnij się, że są odpowiednie dla odbiornika.

Materiał nie zawiera potwierdzonych szczegółów pinów wyjściowych, schematu ani przykładowego kodu Arduino, dlatego nie podano kodu.

Podłączenie

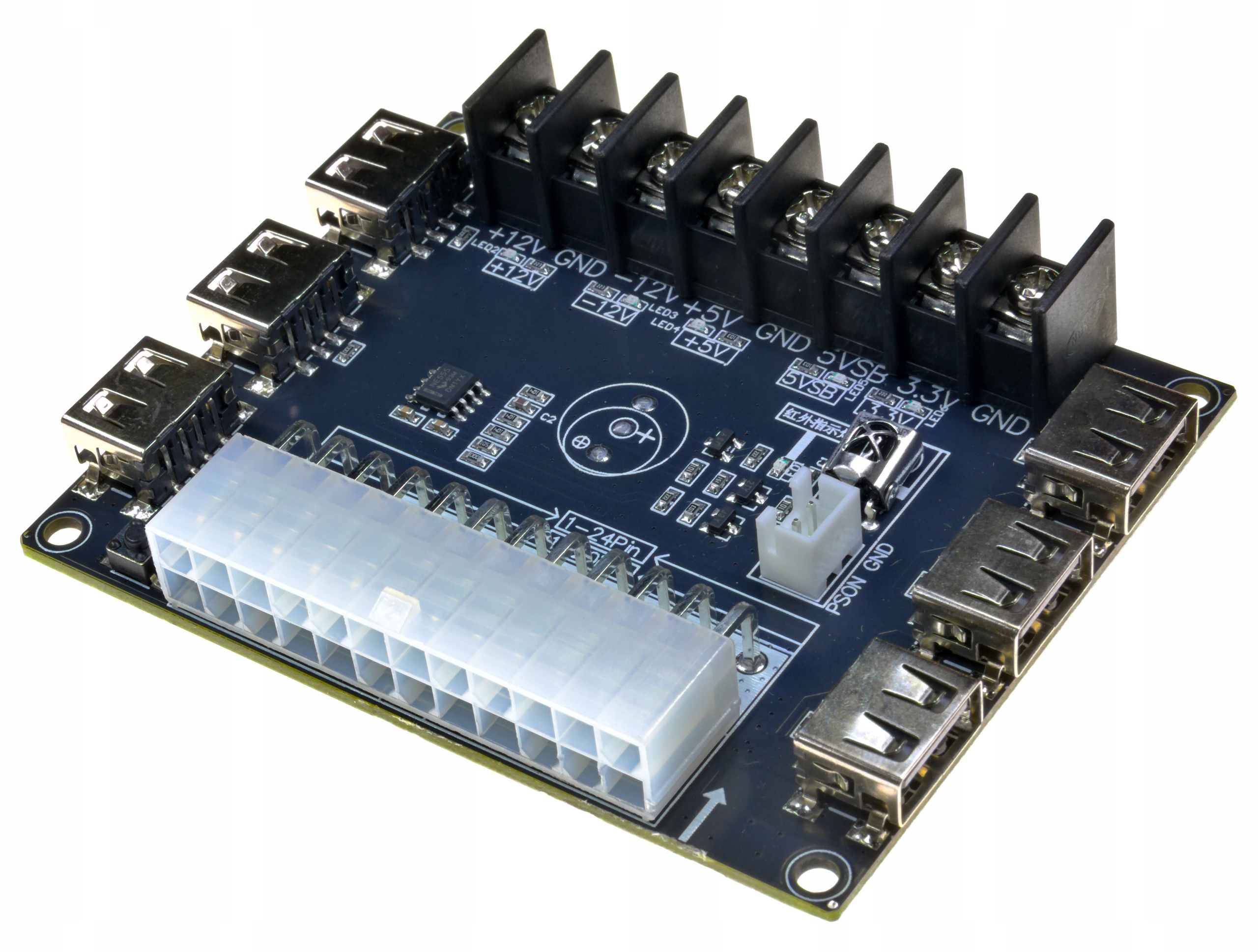

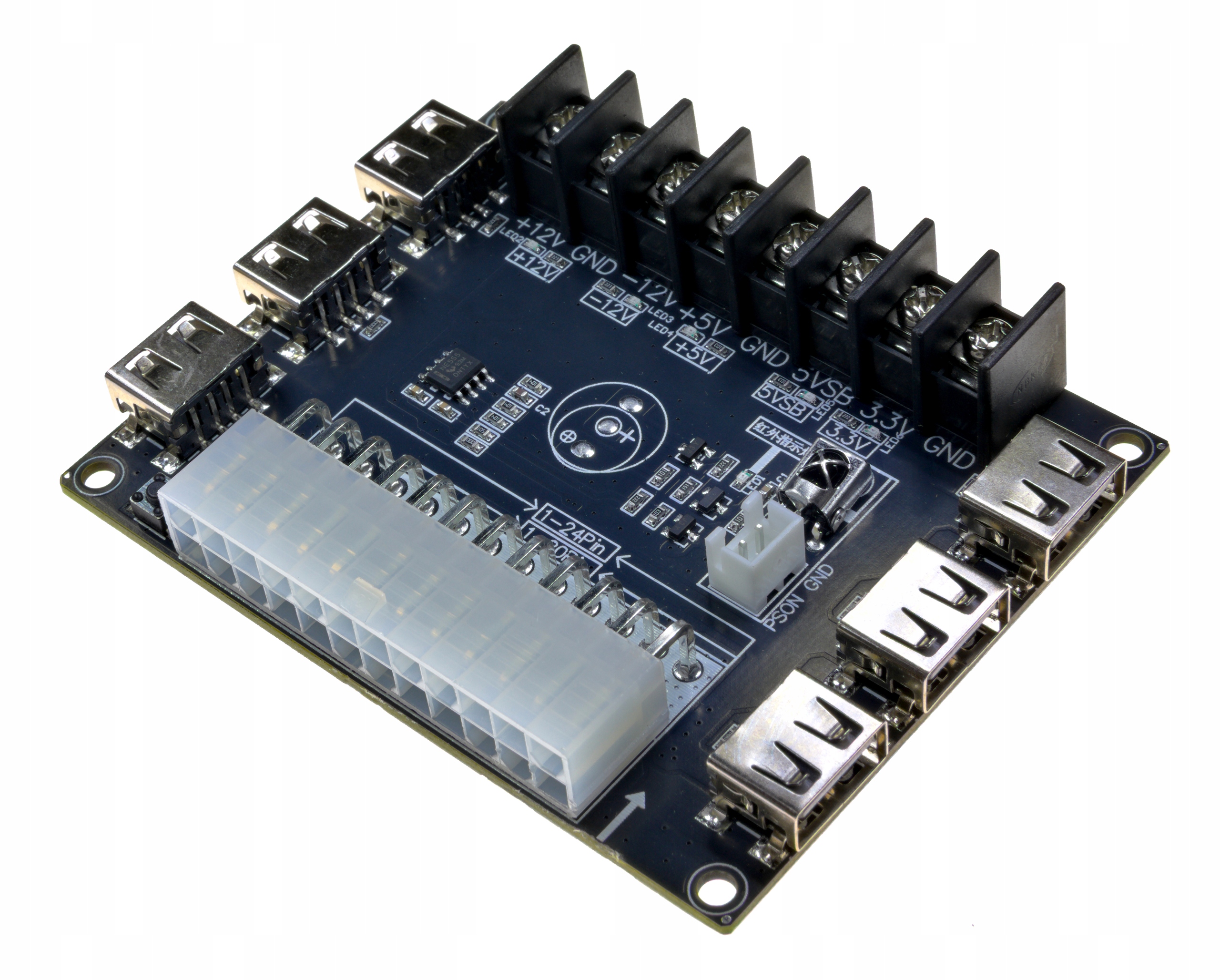

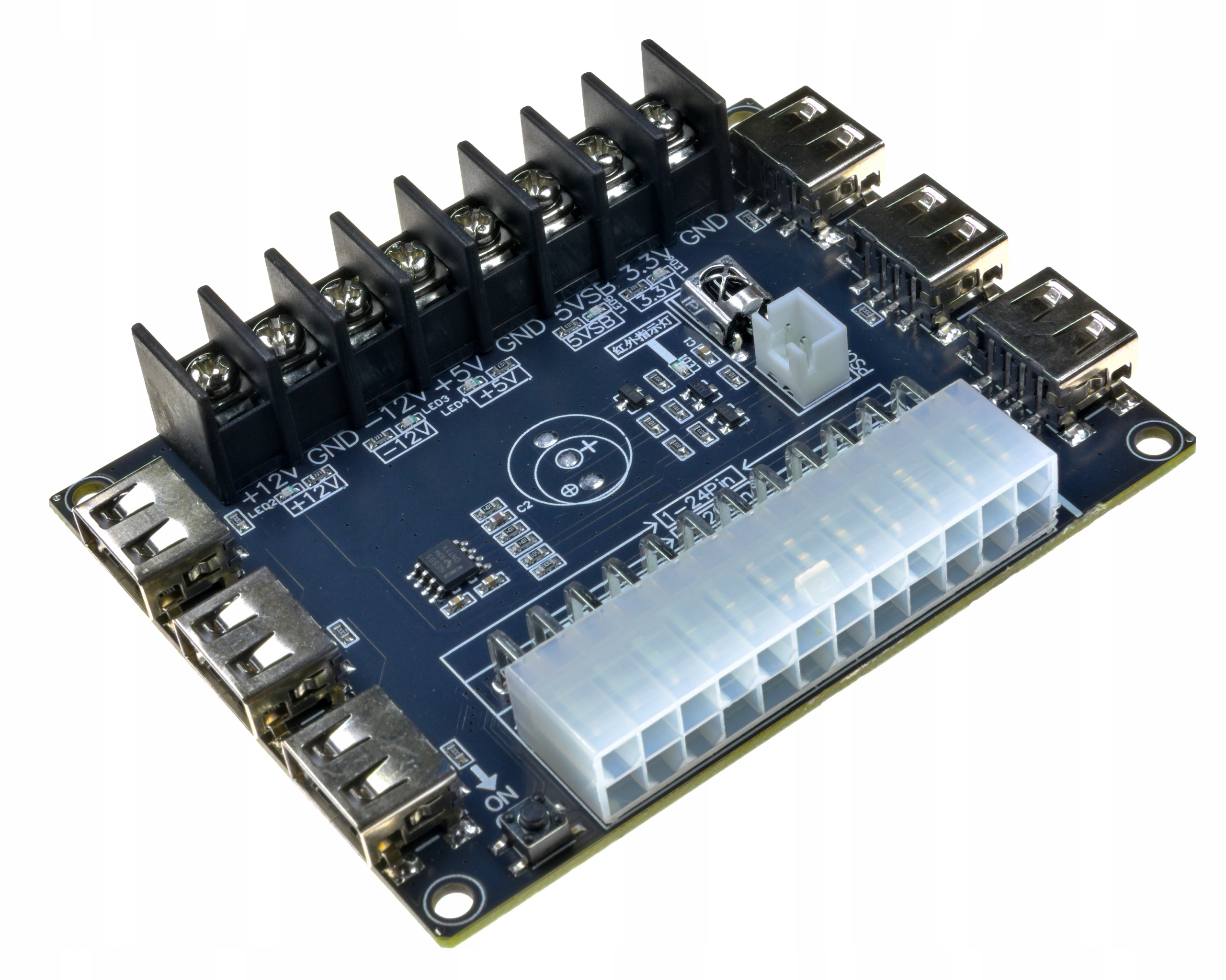

Zasilacz ATX podłącza się do gniazda 20/24-pin modułu. Odbiorniki można podłączyć do terminali oznaczonych +12 V, -12 V, +5 V, 5VSB i 3,3 V. Złącza USB służą do podłączania urządzeń USB. Materiał podaje złącze PSON XH2.54-2P i wskazuje połączenie PSON–GND przez przełącznik lub sygnał z mikrokontrolera 5 V; przed użyciem sterowania z mikrokontrolera trzeba zweryfikować wymagany sygnał oraz rozkład pinów dla danej wersji płytki. Nie podano rozmieszczenia pinów na terminalach ani ich dodatkowych oznaczeń.

Kompatybilność

• Zasilacze ATX ze złączem 20/24-pin
• Arduino
• Raspberry Pi
• ESP32
• Inne układy elektroniczne wymagające napięć dostępnych z użytego zasilacza ATX

Informacje bezpieczeństwa

• Moduł powinny montować i użytkować osoby z odpowiednią wiedzą o elektronice lub pod ich nadzorem.
• Przed podłączaniem przewodów i zmianą połączeń odłącz zasilacz ATX od sieci.
• Używaj modułu z nieuszkodzonym zasilaczem ATX; nie otwieraj jego obudowy. Wewnątrz zasilacza mogą występować niebezpieczne napięcia również po odłączeniu od sieci.
• Zabezpiecz odsłonięte przewody i zaciski przed przypadkowym zwarciem oraz dotknięciem.
• Sprawdź polaryzację, napięcie i dopuszczalny prąd odbiornika przed jego podłączeniem. Limity wyjść zależą od zasilacza ATX, a materiał nie podaje ich dla modułu.
• Zapewnij suche, czyste stanowisko pracy i nie używaj modułu, przewodów ani zasilacza z widocznymi uszkodzeniami.

Ostrzeżenia

• Nie podłączaj modułu bezpośrednio do sieci elektrycznej — wymaga zasilacza ATX.
• Nie otwieraj zasilacza ATX ani nie wykonuj prac wewnątrz niego.
• Nie zwieraj wyjść napięciowych; zwarcie może uszkodzić zasilacz, moduł lub podłączony układ.
• Nie przekraczaj możliwości prądowych użytego zasilacza ani odbiorników. W materiale nie podano limitów prądowych dla poszczególnych wyjść.
• Nie zakładaj, że limit USB 2,1 A dotyczy każdego portu — materiał nie precyzuje sposobu jego podziału.
• Nie podłączaj sygnału PSON do GPIO bez potwierdzenia wymaganego poziomu, polaryzacji i pinów dla konkretnej wersji modułu.

Przeznaczenie produktu

• Moduł do niskonapięciowych projektów elektronicznych, prototypowania i prac warsztatowych z użyciem zasilacza ATX.
• Do stosowania przez osoby znające zasady bezpiecznego obchodzenia się z zasilaczami i obwodami elektronicznymi.

Zastosowania wykluczone

• Nie jest samodzielnym zasilaczem sieciowym ani urządzeniem do bezpośredniego podłączania do sieci.
• Nie używać jako elementu systemów medycznych, urządzeń podtrzymujących życie ani systemów bezpieczeństwa.
• Nie stosować w instalacjach, w których awaria zasilania lub nieprawidłowe napięcie może spowodować zagrożenie dla ludzi lub mienia.
• Nie używać do odbiorników wymagających parametrów, których nie zapewnia użyty zasilacz ATX.

Zawartość zestawu

Do weryfikacji: materiał źródłowy nie określa zawartości zestawu.

Najczęstsze pytania

Jaki zasilacz można podłączyć?
Materiał podaje zgodność z zasilaczami ATX ze złączem 20/24-pin.

Jakie napięcia udostępnia moduł?
Na terminalach dostępne są +12 V, -12 V, +5 V, +3,3 V i 5 VSB.

Czy można podłączyć Arduino lub ESP32?
Materiał wymienia Arduino, Raspberry Pi i ESP32 jako platformy, z którymi moduł może współpracować. Przed podłączeniem sprawdź wymagane napięcie i prąd płytki oraz sposób połączenia.

Jaki jest limit prądowy złączy USB?
Materiał podaje maksymalnie 2,1 A, ale nie określa, czy limit dotyczy jednego złącza, czy wszystkich złączy łącznie.

Czy w zestawie jest zasilacz ATX?
Materiał nie określa zawartości zestawu. Przed zakupem należy zweryfikować, jakie elementy są dołączone.

O produkcie

Moduł porządkuje dostęp do napięć z zasilacza komputerowego ATX i udostępnia je przez terminale śrubowe oraz złącza USB. Może służyć jako element warsztatowego stanowiska do prototypowania, testowania układów i zasilania projektów elektronicznych. Wymaga osobnego, zgodnego zasilacza ATX; parametry prądowe poszczególnych wyjść zależą od tego zasilacza.

Dlaczego warto

• Udostępnia kilka napięć z jednego zasilacza ATX.
• Łączy wyjścia na terminalach śrubowych ze złączami USB.
• Ma przełącznik główny i złącze sterujące PSON.
• Diody LED sygnalizują aktywne napięcia.
• Może być używany w stanowiskach testowych i projektach z popularnymi platformami mikrokontrolerowymi.
