Opis produktu

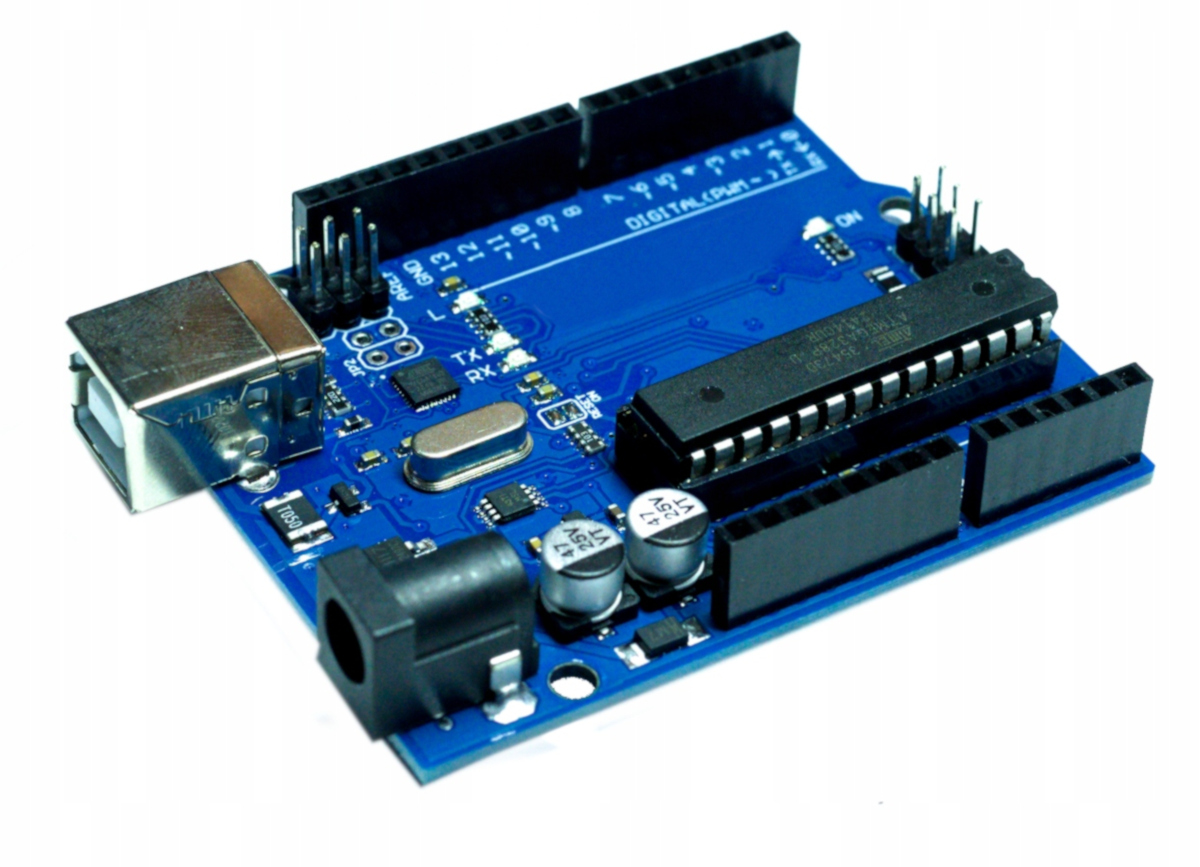

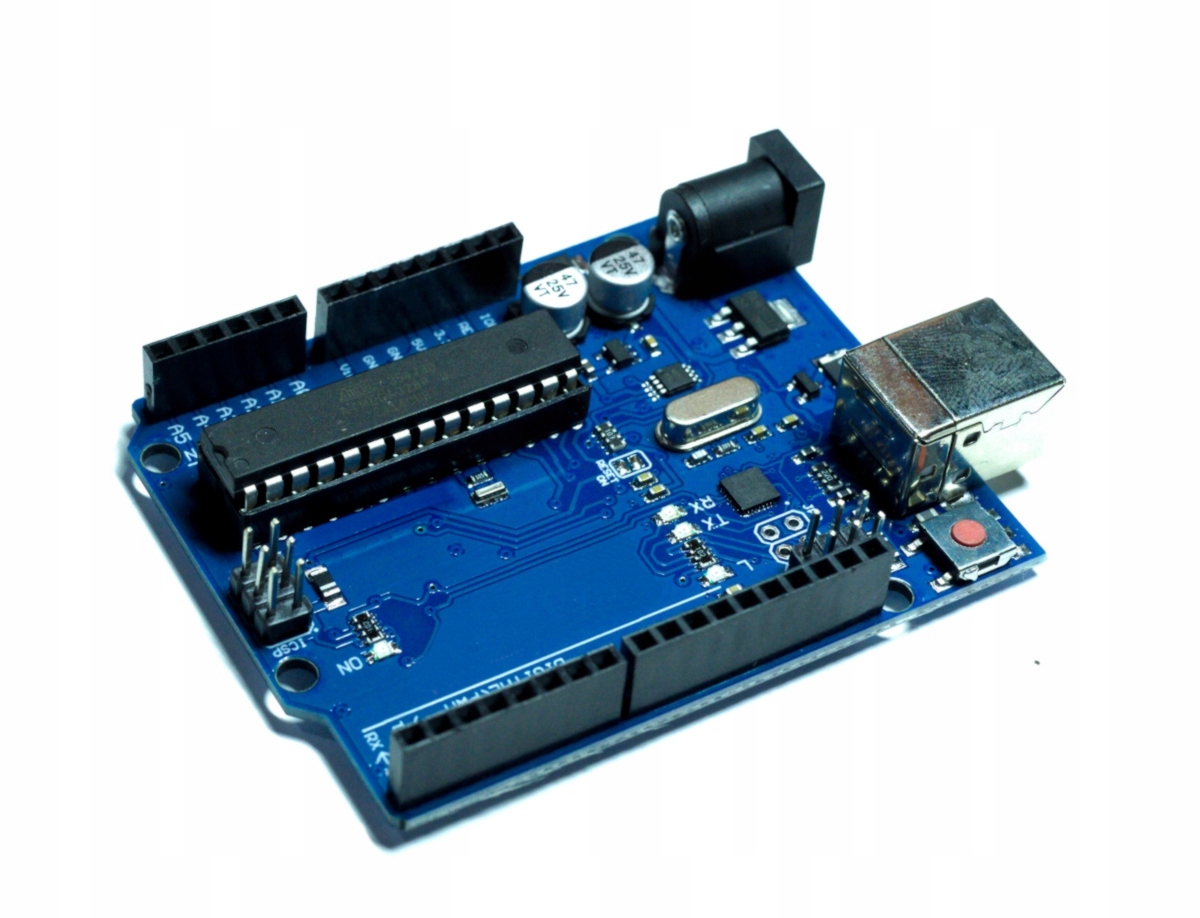

Płytka kompatybilna z Arduino Uno R3, wyposażona w mikrokontroler ATmega328P w obudowie DIP oraz konwerter USB-UART ATmega16U2. Umożliwia programowanie przez USB-B i udostępnia 14 pinów cyfrowych oraz 6 wejść analogowych.
Cechy produktu
- ATmega328P w obudowie DIP
- Konwerter USB-UART ATmega16U2
- Złącze USB-B
- Napięcie pracy: 5 V
- 14 cyfrowych pinów I/O
- 6 pinów z obsługą PWM
- 6 wejść analogowych
- Taktowanie: 16 MHz
- Kompatybilność z Arduino Uno R3
Cechy szczegółowe
- Mikrokontroler ATmega328P w obudowie DIP: układ można demontować i wymieniać.
- Konwerter ATmega16U2: zapewnia komunikację USB-UART z komputerem.
- Złącze USB-B: umożliwia połączenie z komputerem i zasilanie płytki przez USB.
- 14 cyfrowych pinów I/O: pozwala podłączać cyfrowe elementy i moduły.
- 6 pinów PWM: umożliwia sterowanie sygnałem PWM.
- 6 wejść analogowych: pozwala odczytywać sygnały analogowe.
- Pamięć Flash 32 KB: służy do przechowywania programu; 0,5 KB zajmuje bootloader.
Zastosowanie
- Nauka programowania mikrokontrolerów i praca z Arduino IDE.
- Budowa prototypów wykorzystujących czujniki, moduły i urządzenia peryferyjne.
- Sterowanie elementami elektronicznymi w projektach DIY.
- Projekty edukacyjne i eksperymentalne z użyciem wejść cyfrowych, analogowych oraz PWM.
Specyfikacja techniczna
- Mikrokontroler: ATmega328P
- Obudowa mikrokontrolera: DIP
- Konwerter USB-UART: ATmega16U2
- Złącze USB: USB-B
- Napięcie pracy: 5 V
- Zalecany zakres zasilania zewnętrznego: 7–12 V
- Zalecane maksymalne napięcie zasilania zewnętrznego: 9 V
- Cyfrowe piny I/O: 14
- Piny PWM: 6
- Wejścia analogowe: 6
- Pamięć Flash: 32 KB, w tym 0,5 KB na bootloader
- Pamięć SRAM: 2 KB
- Pamięć EEPROM: 1 KB
- Taktowanie zegara: 16 MHz
Zasilanie
Płytkę można zasilać przez złącze USB-B lub z zewnętrznego źródła. Dla zasilania zewnętrznego podano zakres 7–12 V, przy czym zalecane jest napięcie nieprzekraczające 9 V. Materiał źródłowy nie określa parametrów zasilania przez USB.
Instrukcja
- Zainstaluj Arduino IDE na komputerze.
- Podłącz płytkę do komputera przewodem USB przez złącze USB-B.
- W Arduino IDE wybierz płytkę Arduino Uno oraz port przypisany do urządzenia.
- Wgraj program i sprawdź działanie płytki.
- Przy zasilaniu zewnętrznym przestrzegaj podanego zakresu 7–12 V; zalecane jest nieprzekraczanie 9 V.
Nie podano zweryfikowanego układu pinów ani szczegółowych połączeń konkretnego przykładu, dlatego nie zamieszczono przykładowego kodu.
Podłączenie
Do połączenia z komputerem użyj złącza USB-B i dołączonego przewodu USB. Płytka udostępnia 14 cyfrowych pinów I/O, w tym 6 z obsługą PWM, oraz 6 wejść analogowych. Źródło nie podaje szczegółowego rozkładu pinów ani ich oznaczeń.
Kompatybilność
- Arduino Uno R3
- Arduino IDE
Informacje bezpieczeństwa
- Przed podłączeniem sprawdź polaryzację oraz parametry zasilacza zewnętrznego.
- Przy zasilaniu zewnętrznym stosuj podany zakres 7–12 V; zalecane jest nieprzekraczanie 9 V.
- Podłączaj wyłącznie urządzenia odpowiednie do pracy z płytką o napięciu operacyjnym 5 V.
- Odłącz zasilanie przed zmianą połączeń lub wymianą mikrokontrolera.
- Używaj płytki w suchym miejscu, z dala od przewodzących zanieczyszczeń i źródeł ciepła.
- Chroń płytkę przed zwarciem i uszkodzeniami mechanicznymi.
Ostrzeżenia
- Nie podawaj na wejście zasilania zewnętrznego napięcia wyższego niż 12 V; źródło zaleca nie przekraczać 9 V.
- Nie dopuszczaj do zwarcia pinów zasilania ani pinów I/O.
- Nie podłączaj sygnałów ani urządzeń bez sprawdzenia ich zgodności z płytką pracującą przy napięciu 5 V.
- Nie wyjmuj ani nie wkładaj mikrokontrolera, gdy płytka jest zasilana.
Przeznaczenie produktu
- Edukacja i nauka programowania mikrokontrolerów.
- Prototypowanie i projekty DIY z elektroniką niskonapięciową.
- Eksperymenty z czujnikami, modułami i urządzeniami peryferyjnymi.
Zastosowania wykluczone
- Nie jest przeznaczona do zastosowań medycznych ani systemów, których awaria może zagrażać życiu lub zdrowiu.
- Nie jest przeznaczona do bezpośredniego podłączania do instalacji sieciowej ani do pracy z napięciami wyższymi niż dopuszczone dla płytki i podłączonych elementów.

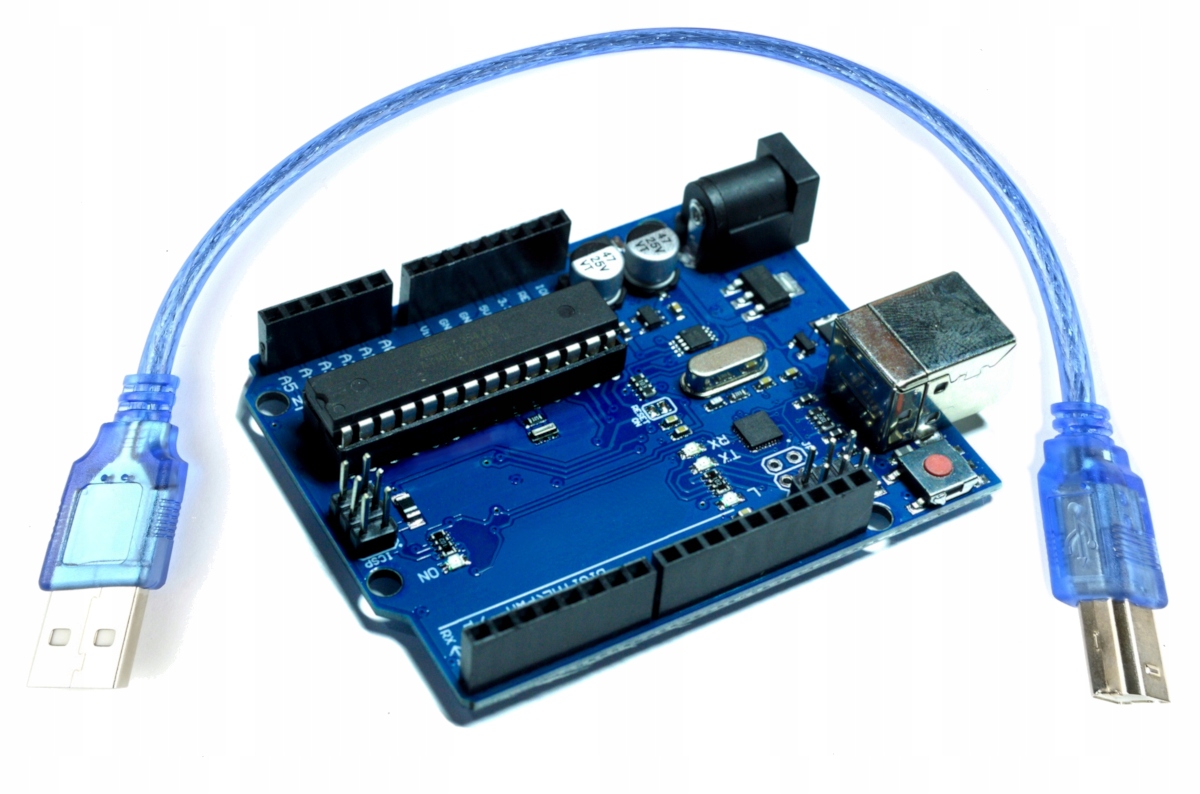

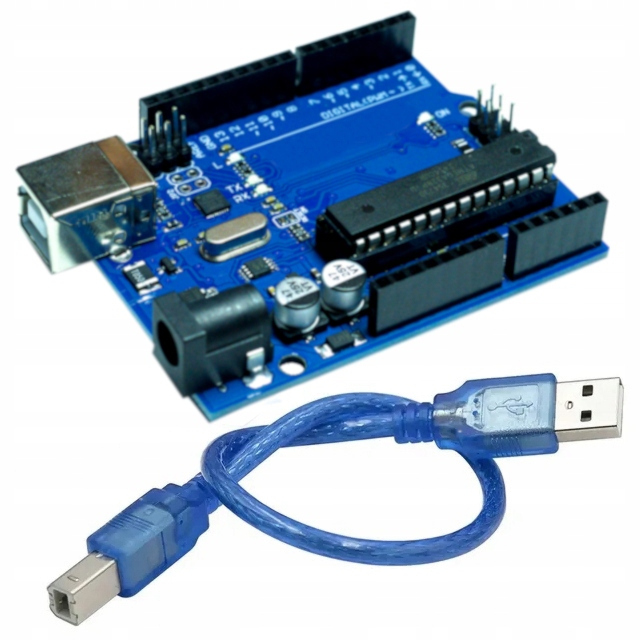

Zawartość zestawu
- Płytka deweloperska ATmega328P DIP z konwerterem ATmega16U2 i złączem USB-B
- Kabel USB
Najczęstsze pytania
Czy płytka jest kompatybilna z Arduino Uno R3?
Tak, materiał źródłowy określa ją jako kompatybilną z Arduino Uno R3.
Jaki mikrokontroler znajduje się na płytce?
ATmega328P w obudowie DIP.
Do czego służy ATmega16U2?
Pełni funkcję konwertera USB-UART, umożliwiającego komunikację płytki z komputerem.
Jak można zasilać płytkę?
Przez USB albo z zewnętrznego źródła. Dla zasilania zewnętrznego podano zakres 7–12 V i zalecenie, aby nie przekraczać 9 V.
Ile wejść i wyjść udostępnia płytka?
Ma 14 cyfrowych pinów I/O, w tym 6 z obsługą PWM, oraz 6 wejść analogowych.
O produkcie
Płytka łączy mikrokontroler ATmega328P w wymiennej obudowie DIP z konwerterem USB-UART ATmega16U2 i złączem USB-B. Można programować ją z użyciem Arduino IDE, a dostępne wejścia i wyjścia wykorzystać w prototypach oraz projektach edukacyjnych. Wersja DIP ułatwia demontaż i wymianę mikrokontrolera.
Dlaczego warto
- Mikrokontroler ATmega328P w obudowie DIP
- Konwerter USB-UART ATmega16U2
- Złącze USB-B i dołączony kabel USB
- Zgodność z Arduino Uno R3 i Arduino IDE
- 14 cyfrowych pinów I/O, 6 wejść analogowych i 6 pinów PWM
