IMZ Płytka deweloperska ESP32 30pin CP2102 USB-C

Opis produktu

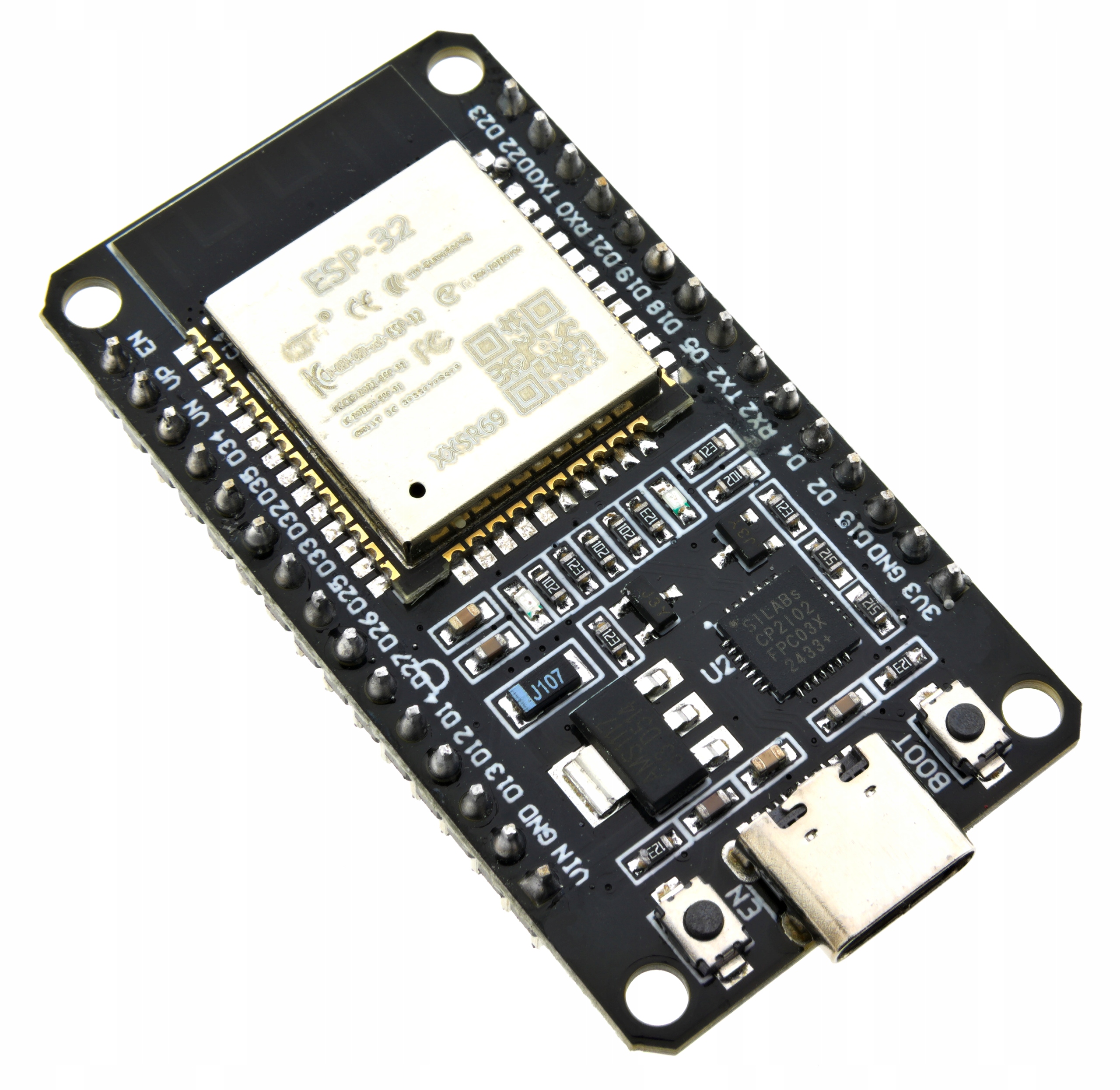

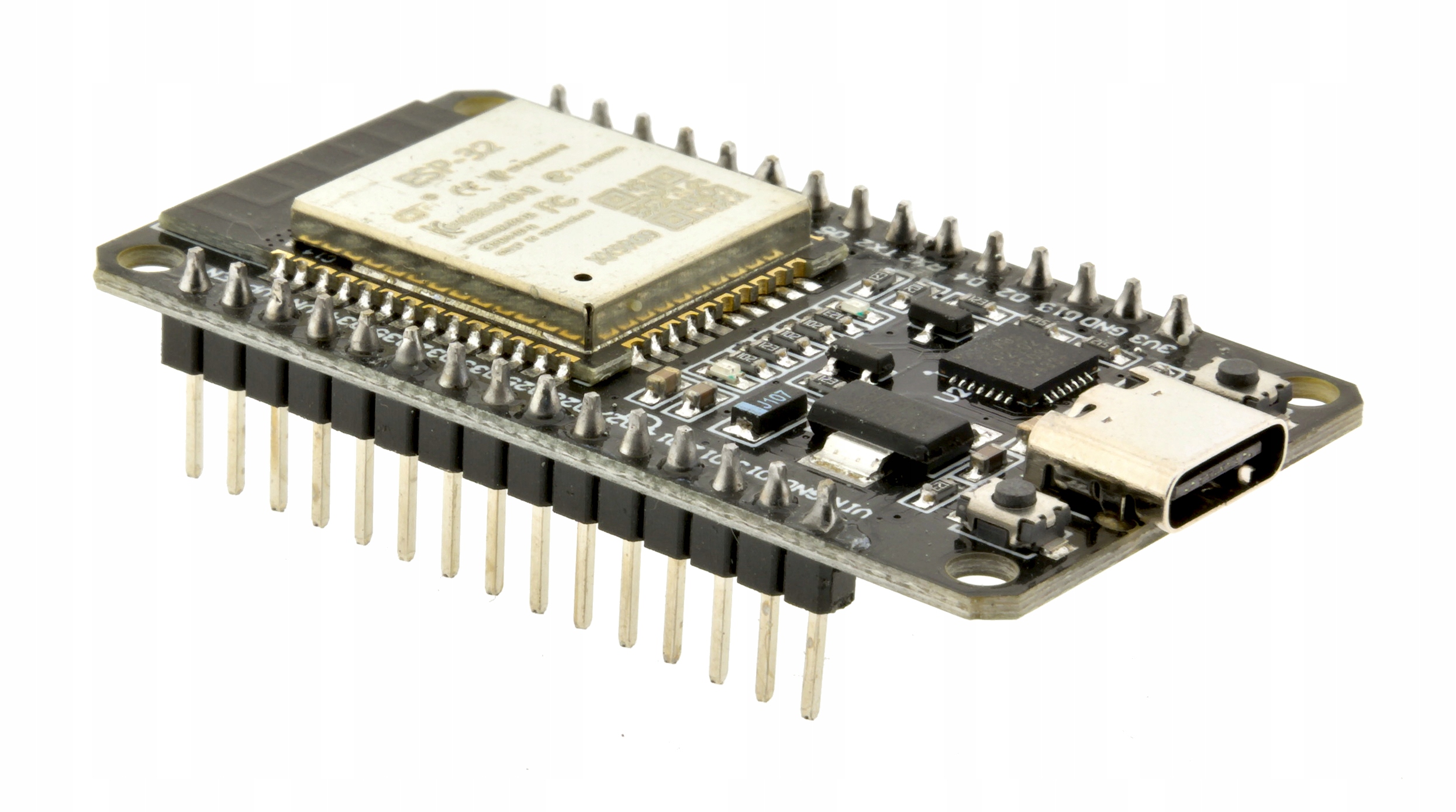

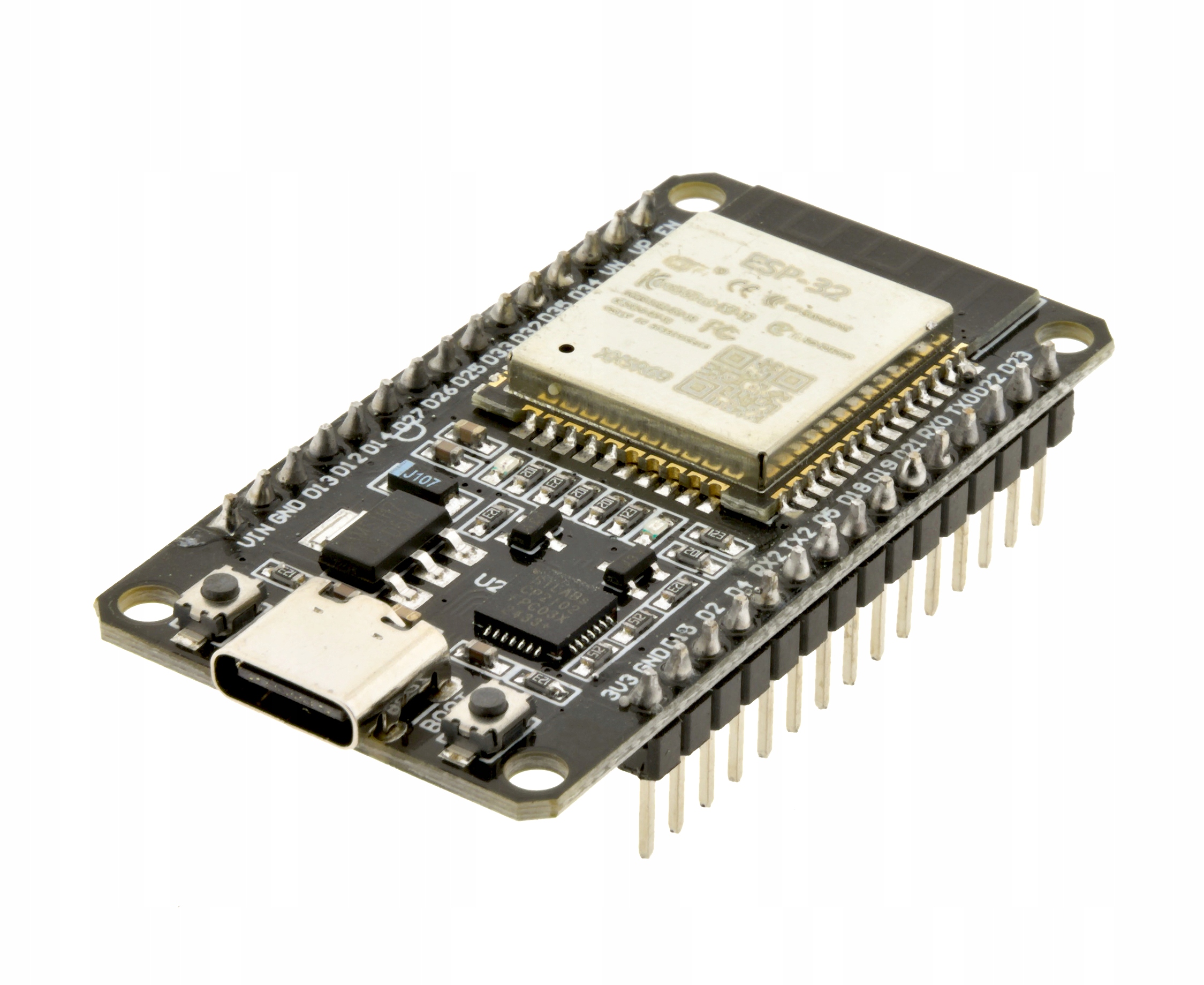

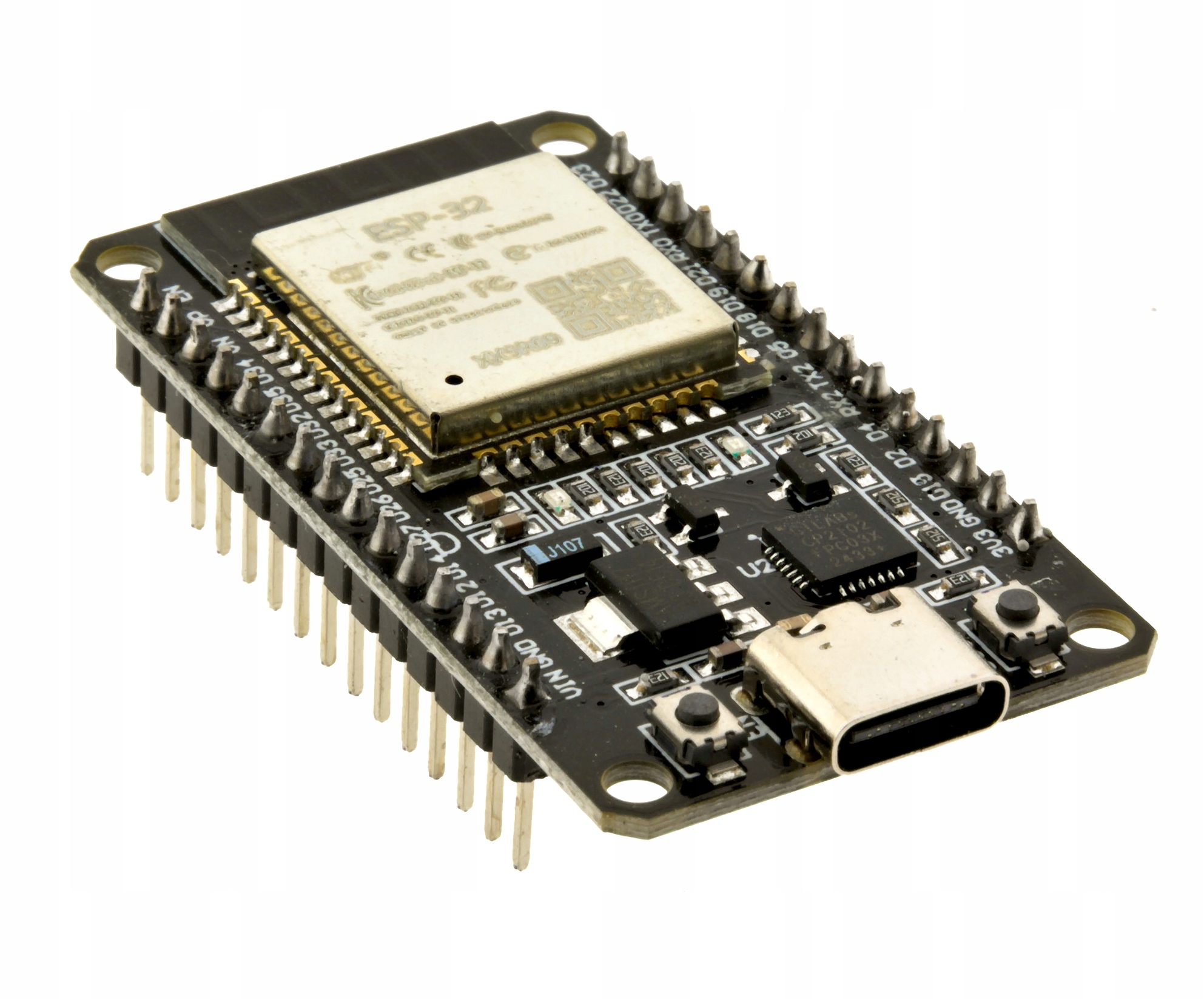

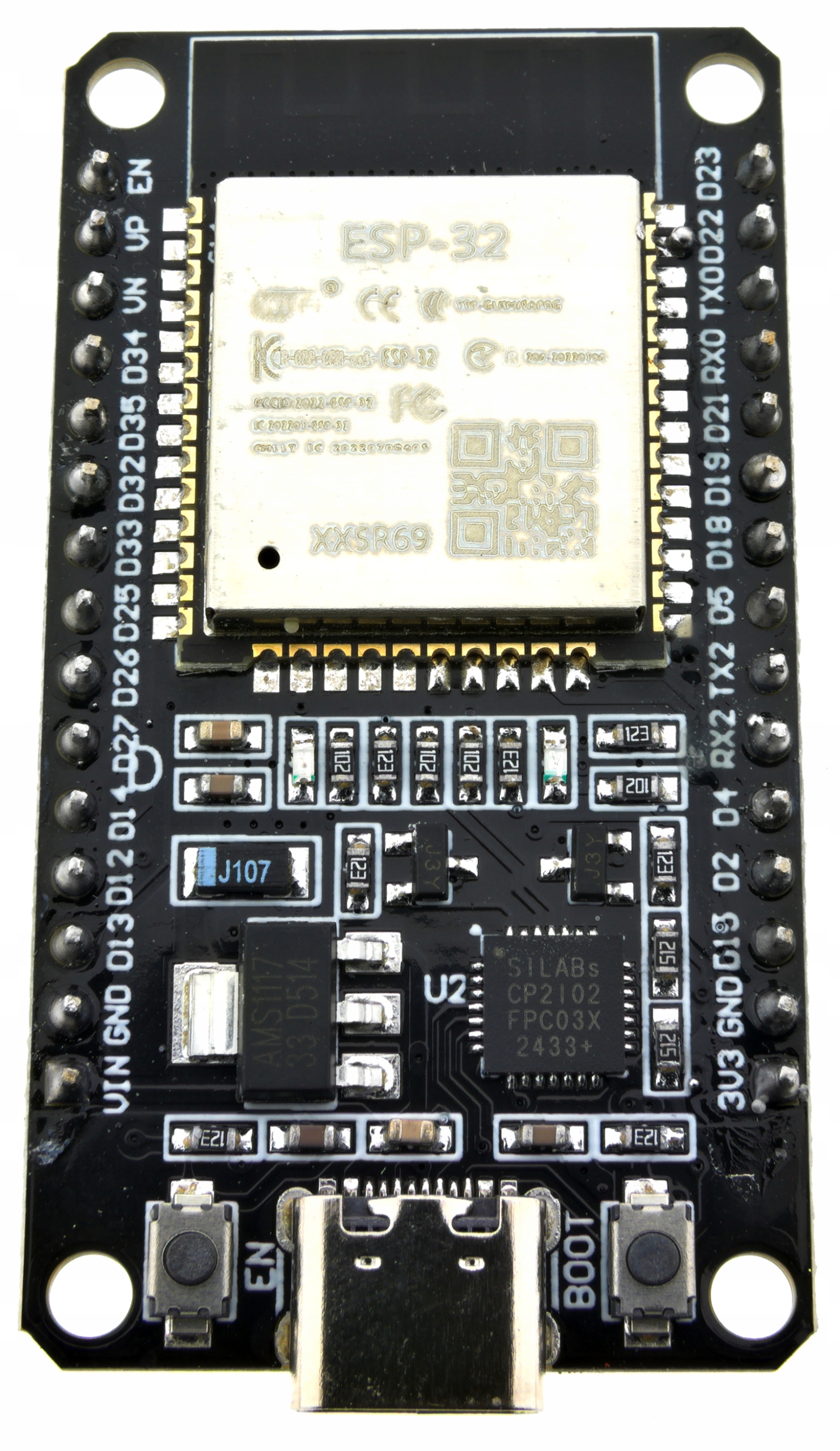

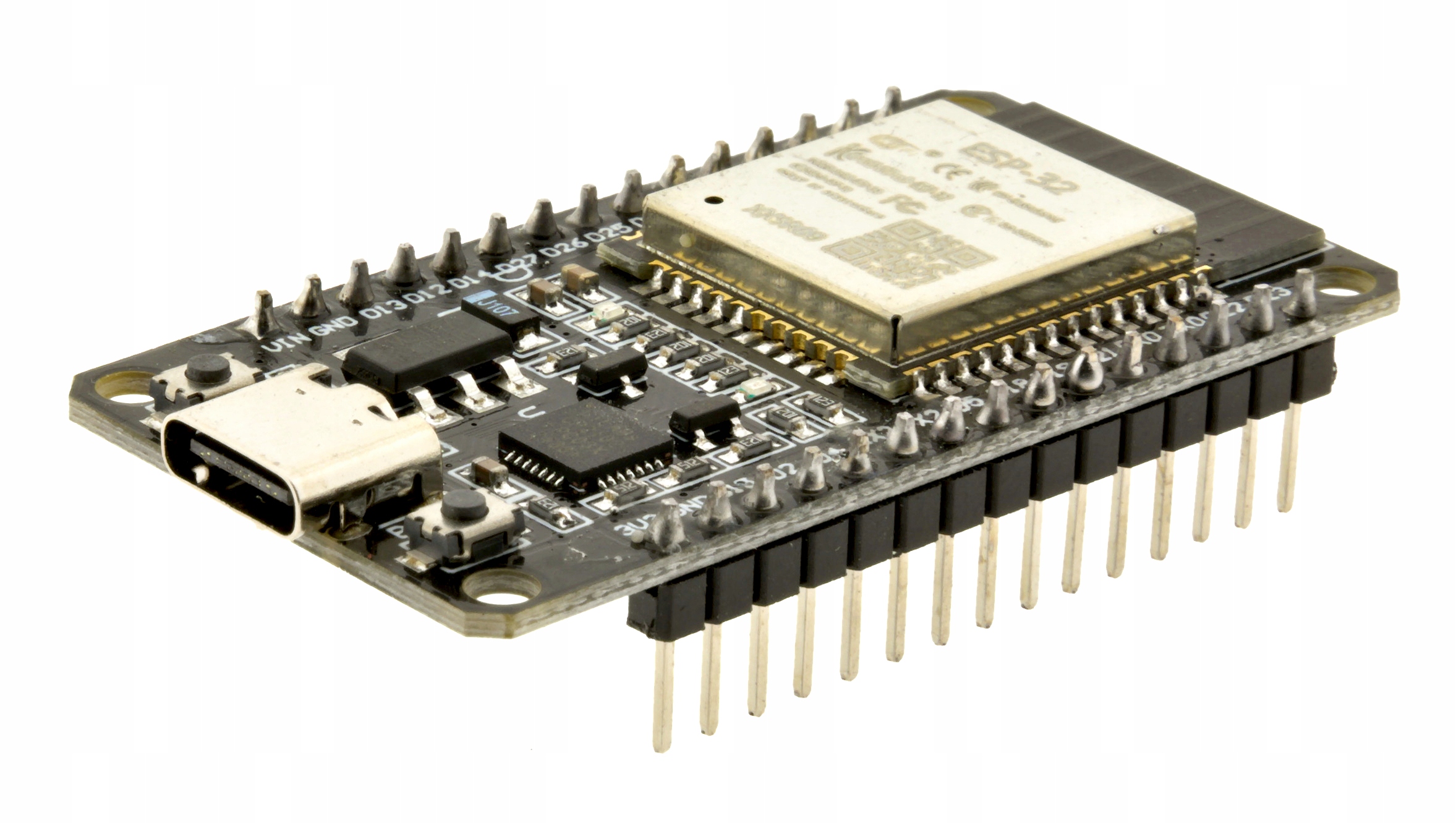

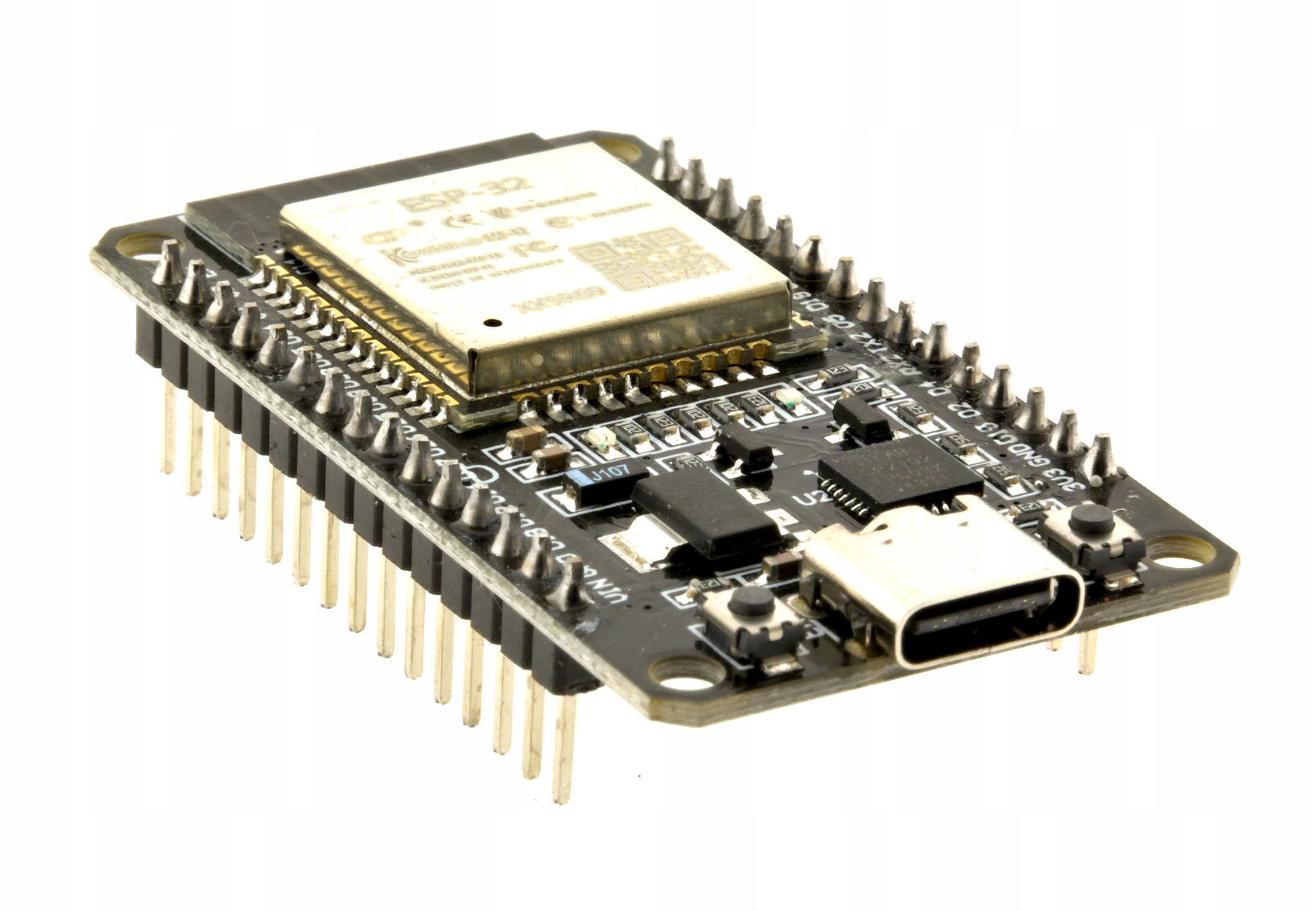

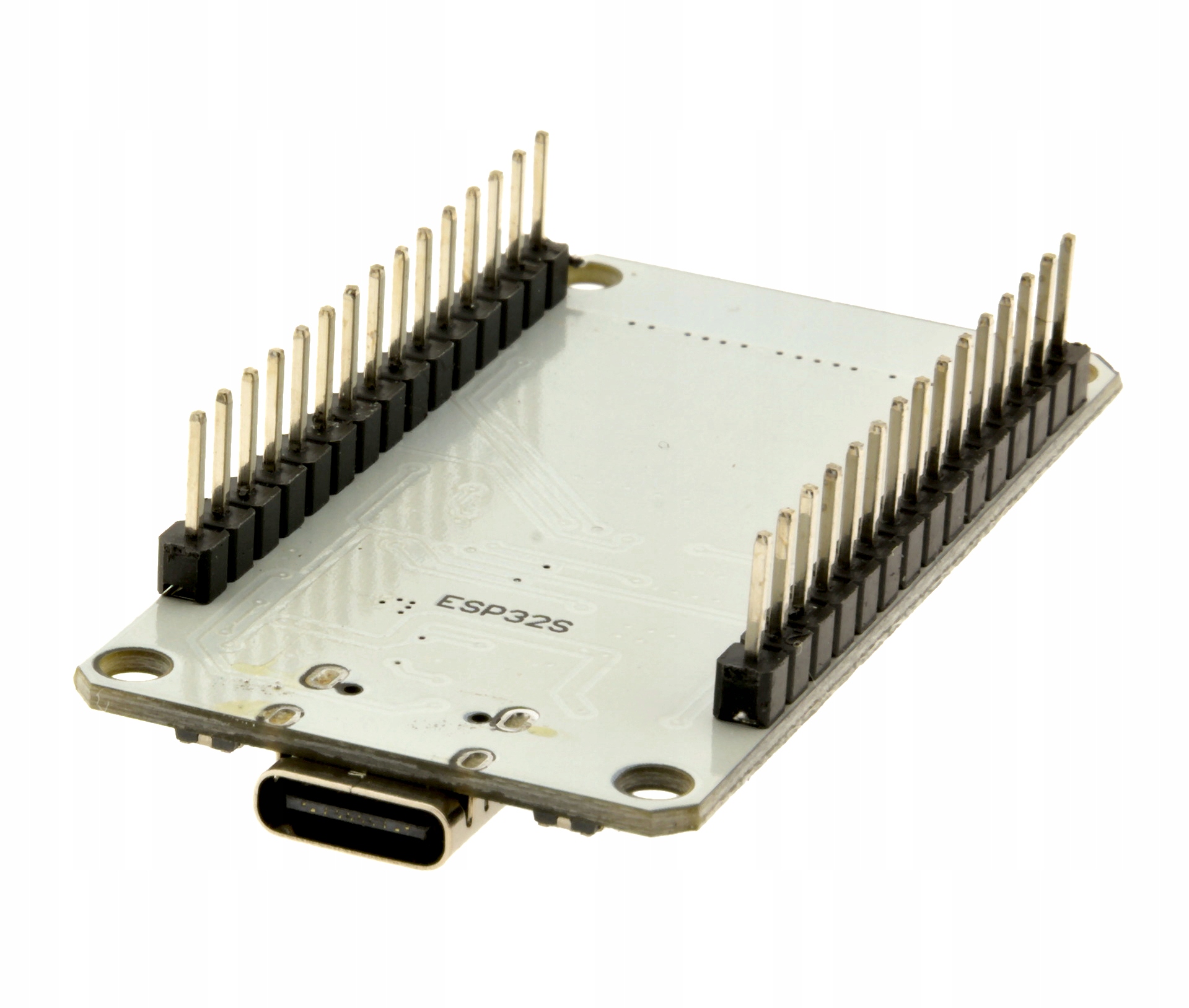

Płytka deweloperska oparta na module ESP-WROOM-32, z 30-pinowymi wyprowadzeniami, złączem USB-C i konwerterem USB-UART CP2102. Umożliwia tworzenie projektów z komunikacją Wi-Fi 2,4 GHz i Bluetooth LE.

Cechy produktu

• moduł ESP-WROOM-32
• 30-pinowe wyprowadzenia
• złącze USB-C
• konwerter USB-UART CP2102
• Wi-Fi 2,4 GHz
• Bluetooth LE
• dwurdzeniowy procesor Xtensa LX6
• pamięć Flash 4 MB

Cechy szczegółowe

• USB-C i CP2102: umożliwiają komunikację USB-UART oraz programowanie płytki przez USB.
• Wi-Fi 2,4 GHz: pozwala na bezprzewodową komunikację sieciową.
• Bluetooth LE: umożliwia budowę projektów komunikujących się bezprzewodowo z kompatybilnymi urządzeniami.
• 30-pinowe wyprowadzenia: ułatwiają podłączanie zewnętrznych czujników i modułów; dokładny pinout wymaga weryfikacji.
• Dwurdzeniowy Xtensa LX6: zapewnia zasoby obliczeniowe do projektów opartych na ESP32.
• Pamięć Flash 4 MB i SRAM 520 KB: stanowią zasoby pamięciowe modułu podane w materiale źródłowym.

Zastosowanie

• prototypy IoT
• automatyka domowa
• systemy monitoringu i zdalnego sterowania
• projekty bezprzewodowe
• projekty edukacyjne i hobbystyczne
• urządzenia noszone

Specyfikacja techniczna

• moduł: ESP-WROOM-32
• procesor: dwurdzeniowy Xtensa LX6, 32-bit
• częstotliwość CPU: 80–240 MHz
• pamięć SRAM: 520 KB
• pamięć Flash: 4 MB
• liczba wyprowadzeń: 30 pinów
• konwerter USB-UART: CP2102
• złącze: USB-C
• Wi-Fi: 802.11 b/g/n HT40, pasmo 2,4 GHz
• Bluetooth: BLE; w materiale podano wersję 4.2
• ADC: 12-bitowy; liczba kanałów do weryfikacji — materiał podaje zarówno 12, jak i 18
• DAC: 8-bitowy, 2 kanały
• wyjścia: PWM
• interfejsy: UART, SPI, I2C
• zasilanie: 3,3–5,5 V według materiału źródłowego

Zasilanie

Materiał źródłowy podaje zakres zasilania 3,3–5,5 V, ale nie określa, do którego wejścia na płytce odnosi się ten zakres ani jaką drogą jest doprowadzane zasilanie. Przed podłączeniem zasilania zewnętrznego należy zweryfikować oznaczenia płytki i dokumentację jej wariantu. Płytkę można programować i komunikować się z nią przez złącze USB-C; materiał nie precyzuje parametrów zasilania USB.

Instrukcja

1. Sprawdź oznaczenia płytki oraz pinout właściwy dla jej wariantu; dokładne rozmieszczenie pinów nie zostało podane w materiale źródłowym.
2. Zainstaluj wybrane środowisko obsługujące ESP32, np. Arduino IDE z obsługą ESP32 albo ESP-IDF. Materiał wymienia również MicroPython i NodeMCU.
3. Podłącz płytkę do komputera przewodem USB-C obsługującym transmisję danych.
4. Jeśli port szeregowy nie pojawi się w systemie, sprawdź wykrywanie konwertera CP2102 i zainstaluj odpowiedni sterownik dla używanego systemu operacyjnego.
5. Wybierz właściwy port szeregowy oraz wariant płytki zgodny z posiadanym sprzętem. Szczegółowy model płytki w ustawieniach i pinout nie zostały określone w materiale.
6. Wgraj przykładowy program odpowiedni dla wybranego środowiska. Kod nie został dołączony, ponieważ źródło nie określa wystarczająco dokładnie wariantu płytki ani przypisania pinów.

Podłączenie

Do programowania i komunikacji USB-UART podłącz komputer do złącza USB-C przewodem obsługującym transmisję danych. Zewnętrzne moduły należy podłączać zgodnie z pinoutem właściwym dla płytki. Materiał źródłowy nie podaje nazw ani przypisania konkretnych pinów.

Kompatybilność

• Arduino IDE
• ESP-IDF
• MicroPython
• NodeMCU

Informacje bezpieczeństwa

• Przed podłączeniem zasilania sprawdź oznaczenia płytki i zweryfikuj dopuszczalne napięcie dla używanego wejścia.
• Montuj i zmieniaj połączenia przy odłączonym zasilaniu.
• Używaj płytki w suchym miejscu, z dala od cieczy i przewodzących zanieczyszczeń.
• Zabezpiecz płytkę przed zwarciem oraz uszkodzeniami mechanicznymi.
• Podczas pracy z elementami elektronicznymi ogranicz ryzyko wyładowań elektrostatycznych.

Ostrzeżenia

• Nie przekraczaj zakresu zasilania 3,3–5,5 V podanego w materiale; przed użyciem zasilania zewnętrznego sprawdź, którego wejścia dotyczy ten zakres.
• Nie podłączaj napięcia sieciowego ani innych źródeł wysokiego napięcia do płytki lub jej wyprowadzeń.
• Nie zakładaj, że wszystkie wyprowadzenia są odporne na takie samo napięcie; materiał nie określa dopuszczalnych poziomów dla poszczególnych pinów.
• Nie wykonuj połączeń ani zmian w układzie pod napięciem.

Przeznaczenie produktu

• Płytka deweloperska do nauki i prototypowania.
• Projekty hobbystyczne i edukacyjne z mikrokontrolerem ESP32.
• Niskonapięciowe projekty IoT, komunikacji bezprzewodowej i automatyki.

Zastosowania wykluczone

• Nie jest przeznaczona do zastosowań medycznych ani systemów, których awaria może zagrażać życiu lub zdrowiu.
• Nie podłączać bezpośrednio do instalacji sieciowej ani stosować jako elementu zabezpieczeń instalacji wysokiego napięcia.
• Nie używać w warunkach środowiskowych wykraczających poza parametry zweryfikowane dla konkretnego wariantu płytki.

Zawartość zestawu

• Płytka deweloperska ESP32 30-pin z USB-C i konwerterem CP2102

Najczęstsze pytania

Czy płytkę można programować przez USB-C?
Tak. Materiał źródłowy podaje złącze USB-C oraz wbudowany konwerter USB-UART CP2102.

Jakie środowiska programistyczne są wymienione jako obsługiwane?
Arduino IDE, ESP-IDF, MicroPython i NodeMCU.

Czy można ustalić dokładne połączenia pinów na podstawie opisu?
Nie. Materiał podaje 30-pinowe wyprowadzenia, ale nie zawiera ich rozmieszczenia ani pinoutu.

Jakie jest napięcie zasilania?
Materiał podaje zakres 3,3–5,5 V, ale nie wyjaśnia, którego wejścia na płytce dotyczy. Przed podłączeniem zasilania zewnętrznego należy to zweryfikować.

O produkcie

Płytka z modułem ESP-WROOM-32 łączy mikrokontroler ESP32 z komunikacją Wi-Fi i Bluetooth LE. Złącze USB-C oraz konwerter CP2102 pozwalają rozpocząć programowanie przez połączenie z komputerem, a wyprowadzenia umożliwiają rozbudowę projektu o dodatkowe czujniki i moduły. Może służyć jako baza do prototypów IoT, automatyki domowej i projektów edukacyjnych. Przed podłączaniem zewnętrznych układów należy sprawdzić pinout i parametry właściwe dla danego wariantu.

Dlaczego warto

• moduł ESP-WROOM-32 z Wi-Fi i Bluetooth LE
• konwerter USB-UART CP2102 na płytce
• złącze USB-C do programowania i komunikacji
• 30-pinowe wyprowadzenia do rozbudowy projektów
• obsługa kilku środowisk programistycznych wymienionych w materiale źródłowym
