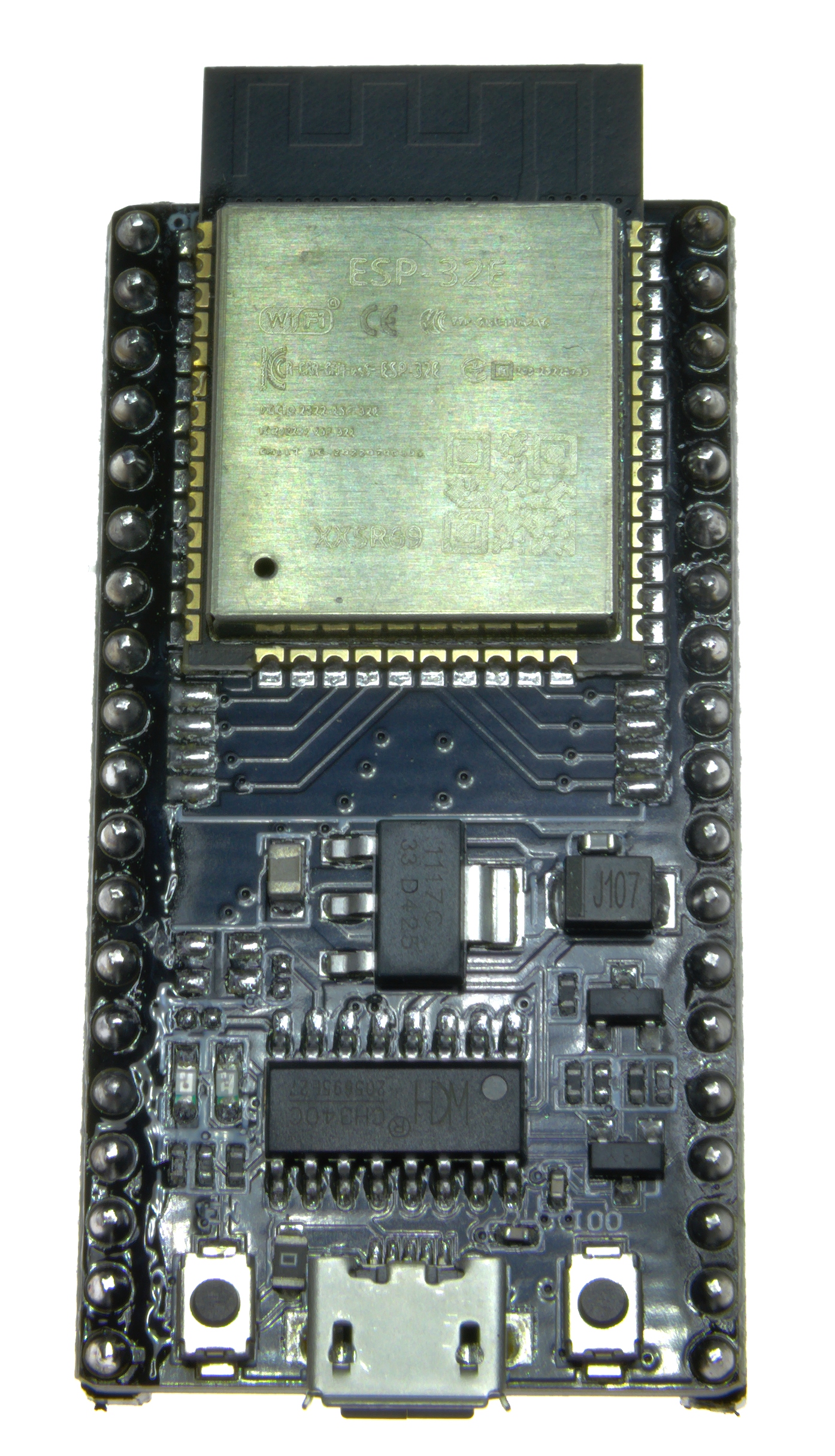

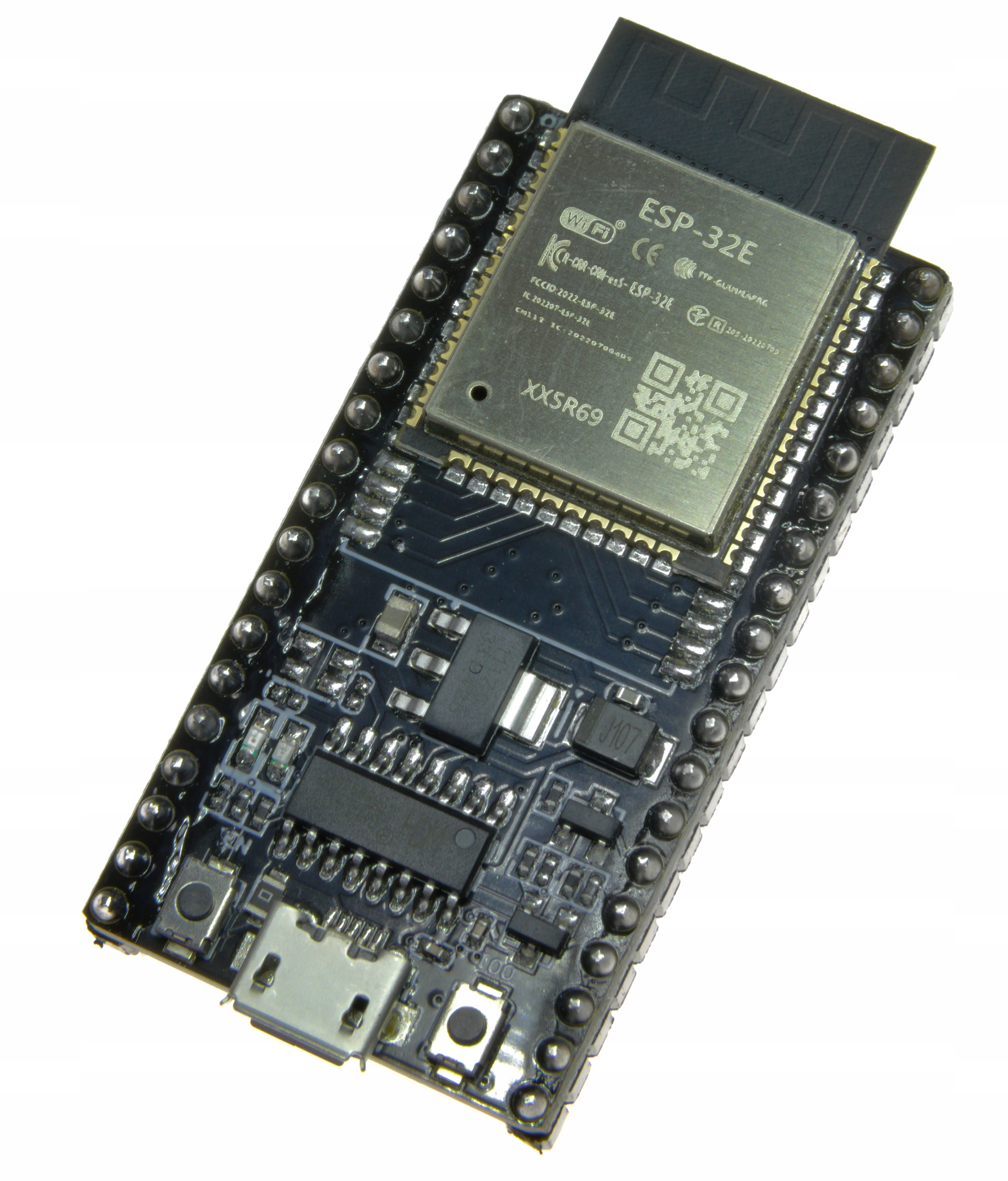

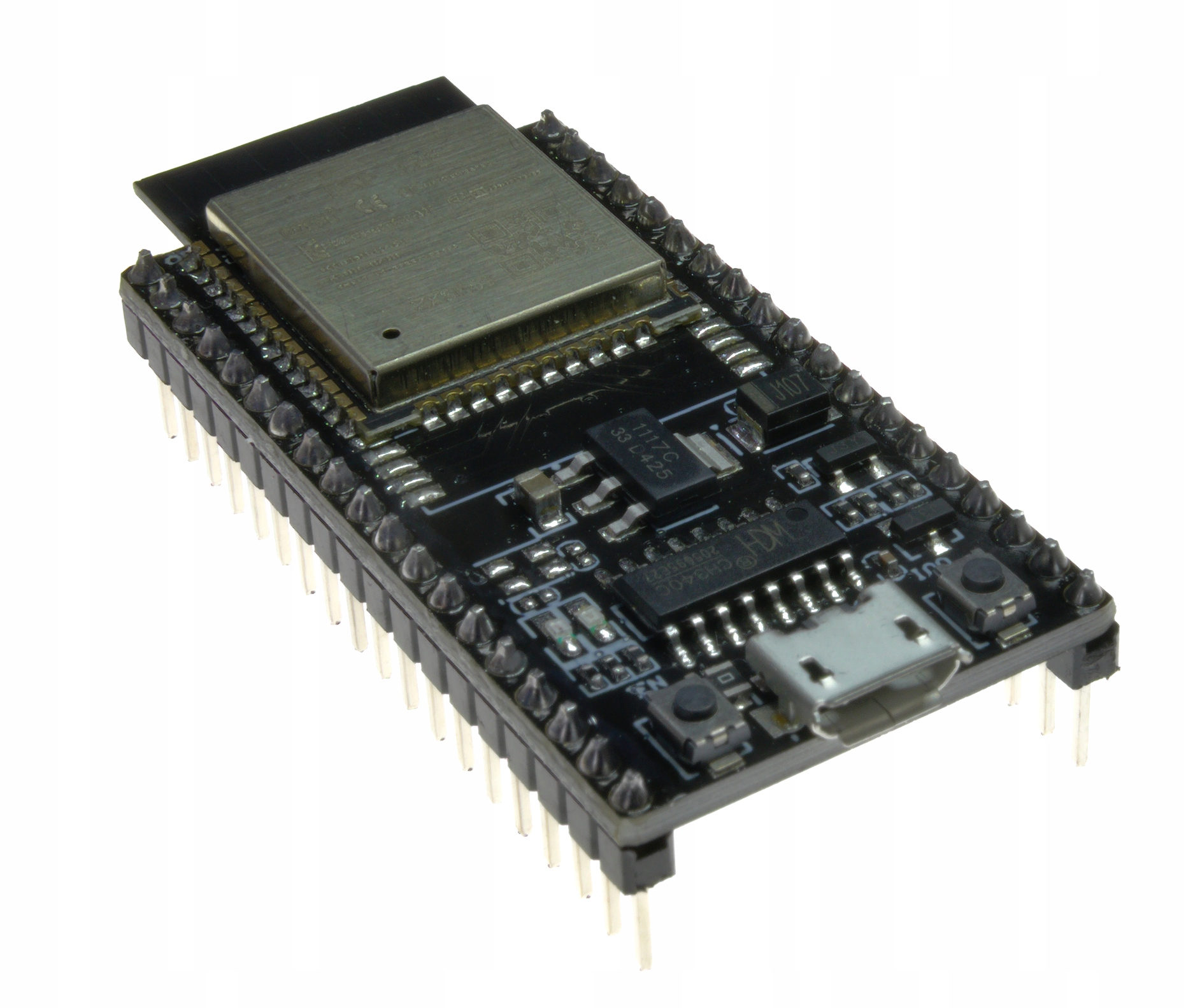

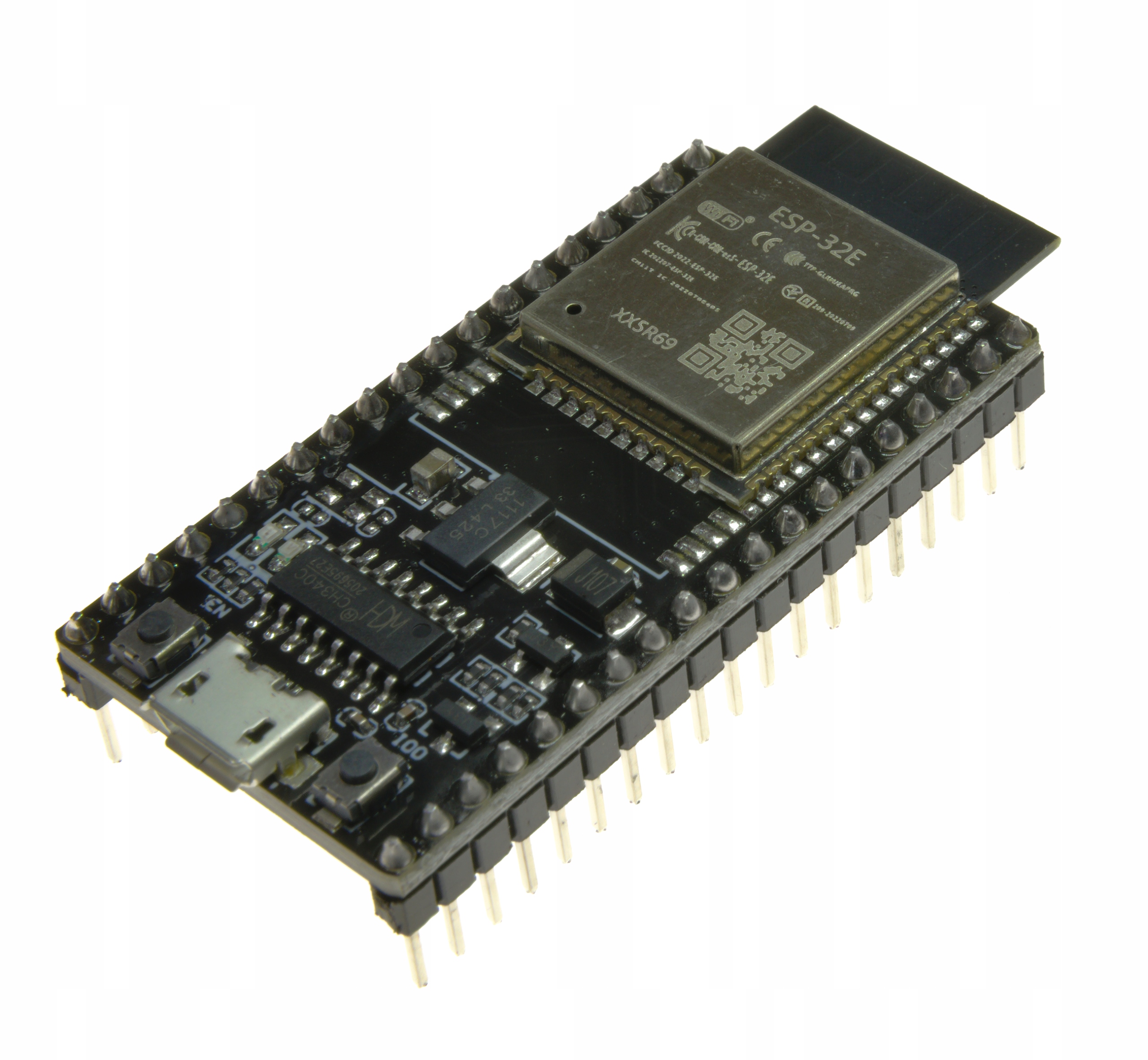

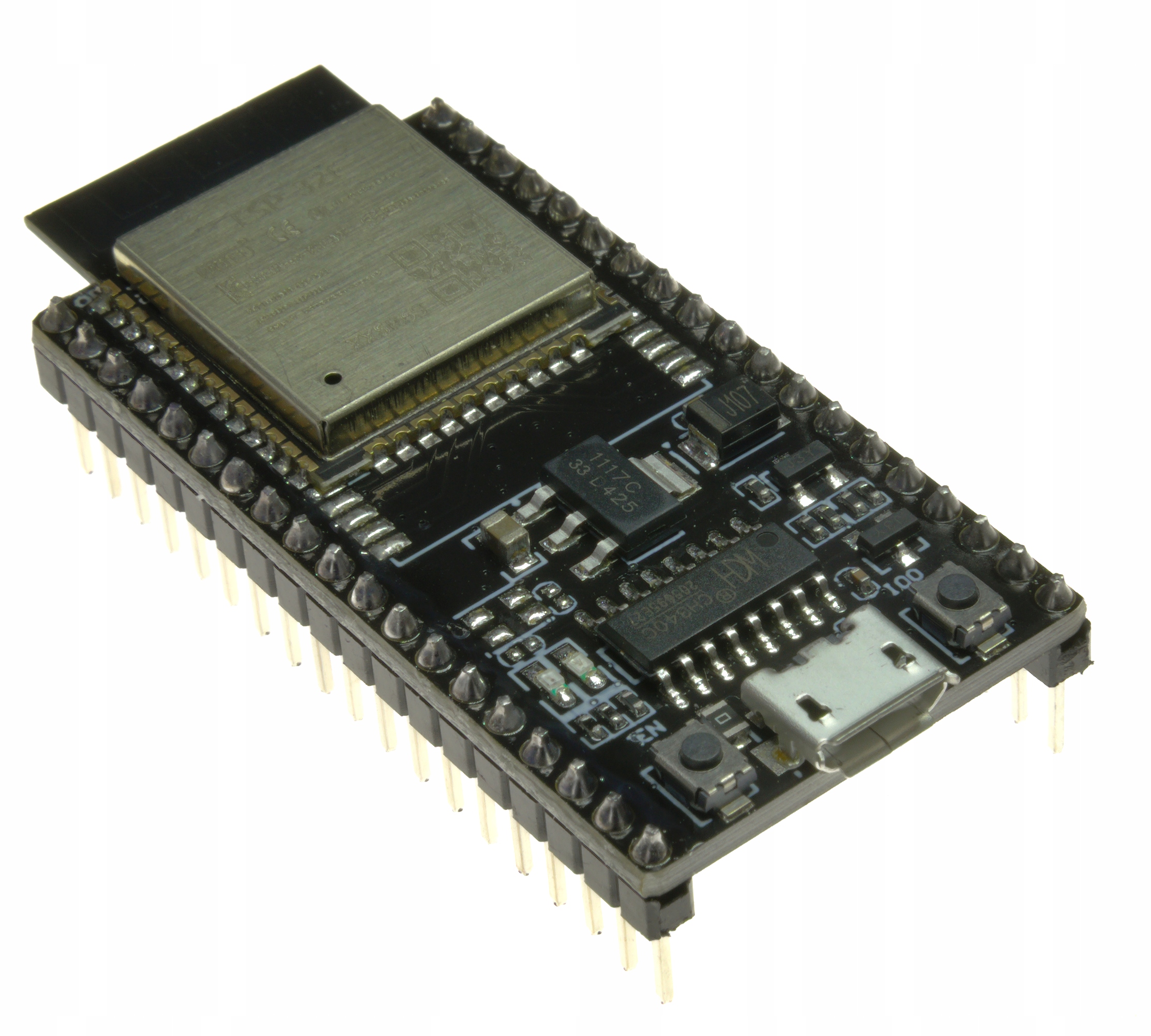

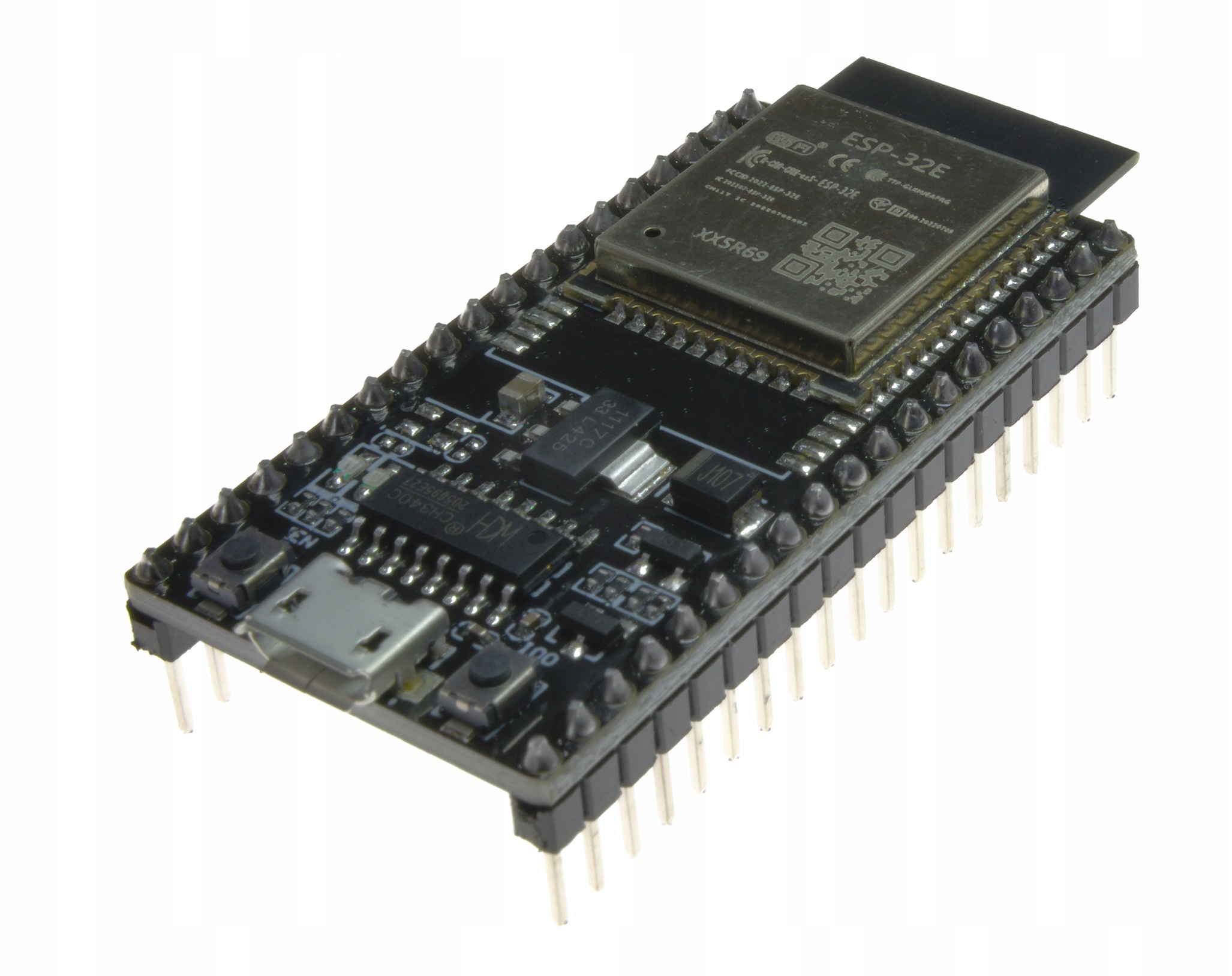

IMZ Płytka deweloperska ESP32-E Wi-Fi i Bluetooth

Opis produktu

Płytka deweloperska z mikrokontrolerem z rodziny ESP32, łącznością Wi-Fi 2,4 GHz i Bluetooth 4.2. Ma port Micro-USB z konwerterem USB–UART CH340C oraz wyprowadzenia GPIO do podłączania układów peryferyjnych.

Cechy produktu

• mikrokontroler ESP32-E
• Wi-Fi 2,4 GHz, IEEE 802.11 b/g/n
• Bluetooth 4.2 BR/EDR i BLE
• dwurdzeniowy procesor Xtensa LX6, do 240 MHz
• pamięć Flash 4 MB
• port Micro-USB
• konwerter USB–UART CH340C
• interfejsy GPIO, ADC, DAC, UART, SPI, I2C, I2S i PWM
• przyciski Reset i Flash

Cechy szczegółowe

• Wi-Fi 2,4 GHz: umożliwia bezprzewodowe połączenie z siecią i realizację projektów sieciowych.
• Bluetooth 4.2 BR/EDR i BLE: pozwala tworzyć projekty komunikujące się z kompatybilnymi urządzeniami Bluetooth.
• Dwurdzeniowy procesor Xtensa LX6: zapewnia zasoby do uruchamiania programów i zadań mikrokontrolera; maksymalna częstotliwość podana w materiale to 240 MHz.
• Pamięć Flash 4 MB: służy do przechowywania programu i danych.
• Port Micro-USB i konwerter CH340C: umożliwiają podłączenie płytki do komputera i programowanie przez USB.
• Zestaw interfejsów GPIO: pozwala łączyć płytkę z czujnikami i innymi układami; dokładna dostępność funkcji na poszczególnych pinach wymaga weryfikacji pinoutu.
• Przyciski Reset i Flash: ułatwiają ponowne uruchomienie i obsługę trybu programowania.

Zastosowanie

• prototypowanie urządzeń IoT
• projekty zdalnego monitoringu i sterowania
• eksperymenty z komunikacją Wi-Fi lub Bluetooth
• nauka programowania mikrokontrolerów
• projekty automatyki domowej niskiego napięcia
• projekty wykorzystujące czujniki i interfejsy GPIO

Specyfikacja techniczna

• model: ESP32-E
• układ: ESP32, w opisie wskazany moduł ESP32-WROOM-32E
• procesor: dwurdzeniowy Xtensa LX6, do 240 MHz
• pamięć Flash: 4 MB
• Wi-Fi: IEEE 802.11 b/g/n, 2,4 GHz
• Bluetooth: wersja 4.2 BR/EDR i BLE
• interfejsy wymienione w materiale: GPIO, ADC, DAC, UART, SPI, I2C, I2S, PWM
• port USB: Micro-USB
• konwerter USB–UART: CH340C
• zasilanie podane dla płytki: 5 V przez USB lub 3,3 V przez piny zasilania
• pamięć RAM: materiał źródłowy podaje sprzeczne wartości; wymaga weryfikacji
• liczba wyprowadzonych GPIO: materiał źródłowy podaje około 30 lub 36; wymaga weryfikacji

Zasilanie

Według materiału płytkę można zasilać napięciem 5 V przez port Micro-USB albo 3,3 V przez piny zasilania. Przed podłączeniem zasilania z pinów należy sprawdzić ich oznaczenia i polaryzację na konkretnej płytce. Nie podawaj napięcia 5 V na pin 3,3 V.

Instrukcja

1. Sprawdź oznaczenia złączy zasilania na płytce i upewnij się, że przewody nie powodują zwarcia.
2. Podłącz płytkę do komputera przewodem Micro-USB. Materiał nie potwierdza, czy przewód jest dołączony do zestawu.
3. Zainstaluj środowisko programistyczne obsługujące ESP32, np. Arduino IDE, PlatformIO lub ESP-IDF. W razie braku wykrycia portu szeregowego może być potrzebny sterownik konwertera CH340C.
4. Wybierz właściwą płytkę ESP32 oraz port szeregowy w używanym środowisku. Dokładny wariant płytki należy ustalić na podstawie oznaczeń lub dokumentacji dostawcy.
5. Wgraj przykładowy program dopiero po potwierdzeniu wariantu płytki i konfiguracji pinów. Ze względu na brak potwierdzonego pinoutu nie podano przykładowego kodu.

Podłączenie

Do programowania i zasilania można użyć portu Micro-USB. Do układów zewnętrznych służą wyprowadzenia GPIO, jednak materiał nie zawiera tabeli pinów ani potwierdzonego pinoutu. Nie można na jego podstawie przypisać konkretnych funkcji do poszczególnych pinów.

Kompatybilność

• Arduino IDE
• PlatformIO
• Espressif IDF (ESP-IDF)
• MicroPython
• Windows, macOS i Linux — systemy wymienione w materiale w kontekście konwertera CH340C; może być wymagany sterownik

Informacje bezpieczeństwa

• Przed podłączeniem zasilania sprawdź napięcie, polaryzację oraz oznaczenia pinów na płytce.
• Używaj wyłącznie w układach niskonapięciowych i w suchym środowisku.
• Podczas montażu i zmian połączeń odłącz zasilanie.
• Zabezpiecz płytkę przed zwarciem, wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
• Zapewnij odpowiednią wentylację i nie dotykaj elementów, które mogą się nagrzać podczas pracy.
• Produkt nie jest zabawką; przechowuj go poza zasięgiem małych dzieci ze względu na drobne elementy i ryzyko połknięcia.

Ostrzeżenia

• Nie podłączaj 5 V do pinu zasilania 3,3 V ani do GPIO.
• Nie przekraczaj dopuszczalnych napięć wejść układu; dokładne limity dla płytki nie zostały podane w materiale.
• Nie zwieraj pinów zasilania ani GPIO.
• Nie podłączaj ani nie odłączaj przewodów w zasilanym układzie.
• Nie używaj płytki w warunkach wilgotnych, w środowisku przewodzącym ani poza zakresem temperatur potwierdzonym dla konkretnej płytki.

Przeznaczenie produktu

• edukacja i nauka programowania mikrokontrolerów
• prototypowanie oraz projekty hobbystyczne i laboratoryjne
• niskonapięciowe projekty IoT i komunikacji bezprzewodowej

Zastosowania wykluczone

• nie jest przeznaczona do zastosowań medycznych ani podtrzymywania życia
• nie jest przeznaczona do funkcji bezpieczeństwa, których awaria może spowodować obrażenia lub szkody
• nie jest przeznaczona do bezpośredniego sterowania urządzeniami zasilanymi napięciem sieciowym bez odpowiednich, odseparowanych układów
• nie należy stosować jej poza parametrami elektrycznymi i środowiskowymi ustalonymi dla konkretnej płytki

Zawartość zestawu

• 1 × płytka deweloperska ESP32-E

Najczęstsze pytania

Czy płytkę można programować przez USB?
Tak. Materiał podaje port Micro-USB i konwerter USB–UART CH340C.

Jakie środowiska programistyczne są wymienione jako obsługiwane?
Arduino IDE, PlatformIO, ESP-IDF i MicroPython.

Jak zasilać płytkę?
Materiał podaje 5 V przez port USB lub 3,3 V przez piny zasilania. Przed zasilaniem przez piny należy sprawdzić ich oznaczenia na konkretnej płytce.

Ile pamięci RAM i wyprowadzonych GPIO ma płytka?
Materiał źródłowy podaje sprzeczne wartości pamięci RAM i liczby GPIO. Te parametry wymagają potwierdzenia dla konkretnego wariantu.

O produkcie

Płytka ESP32-E łączy mikrokontroler z łącznością Wi-Fi i Bluetooth, dlatego nadaje się do budowy prototypów urządzeń komunikujących się z siecią lub innym sprzętem. Port Micro-USB z konwerterem USB–UART umożliwia programowanie z komputera, a wyprowadzenia GPIO pozwalają dołączać peryferia. Może być wykorzystywana do nauki, testowania pomysłów IoT i tworzenia niskonapięciowych projektów sterowania lub monitoringu. Szczegółowy pinout i część parametrów pamięci należy potwierdzić dla konkretnej wersji płytki.

Dlaczego warto

• Wi-Fi 2,4 GHz i Bluetooth 4.2 na jednej płytce
• programowanie przez port Micro-USB z konwerterem CH340C
• obsługa popularnych środowisk programistycznych wymienionych w materiale
• dostęp do interfejsów GPIO i peryferyjnych
• możliwość zasilania przez USB lub piny 3,3 V, zgodnie z opisem źródłowym
