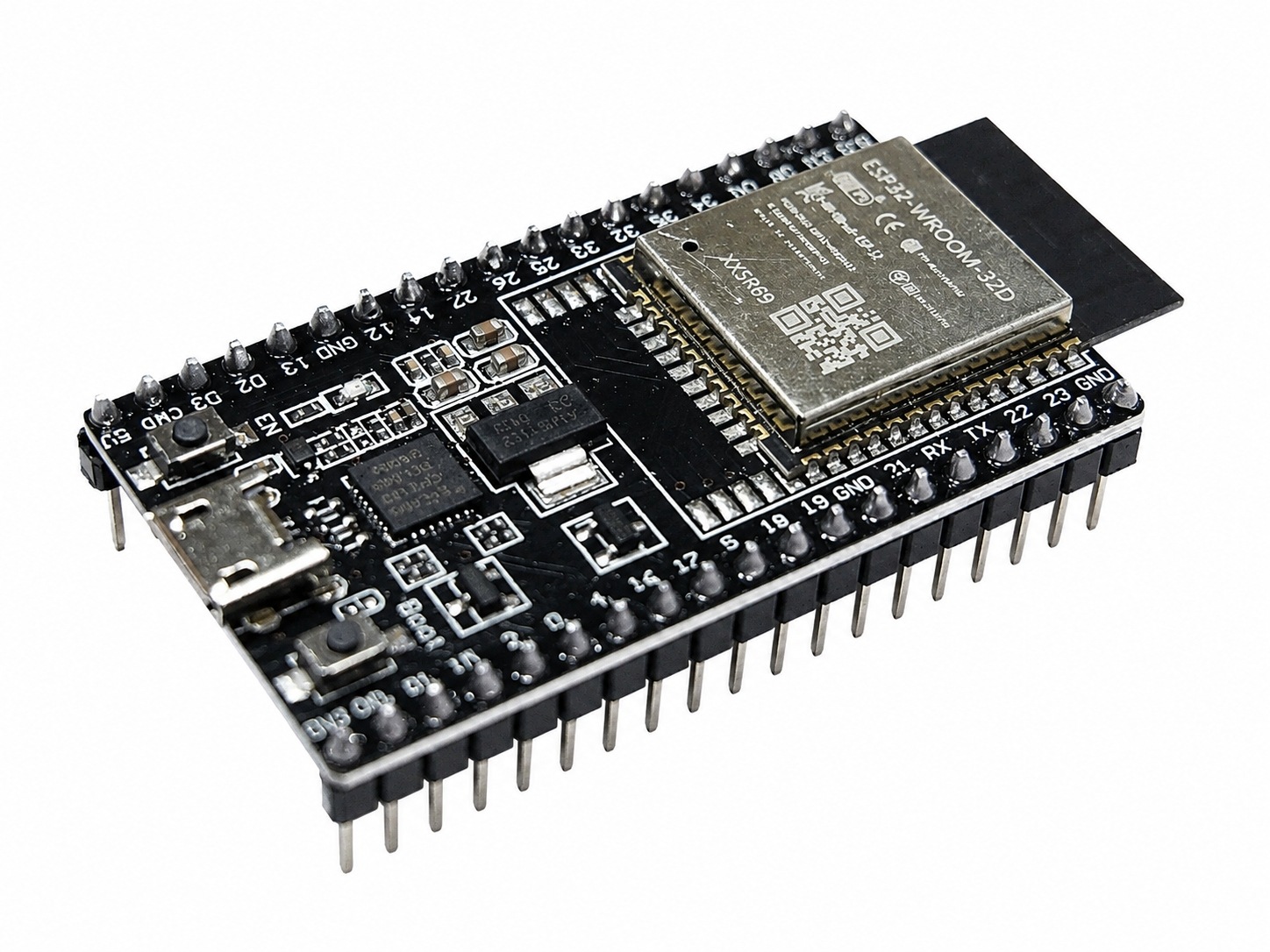

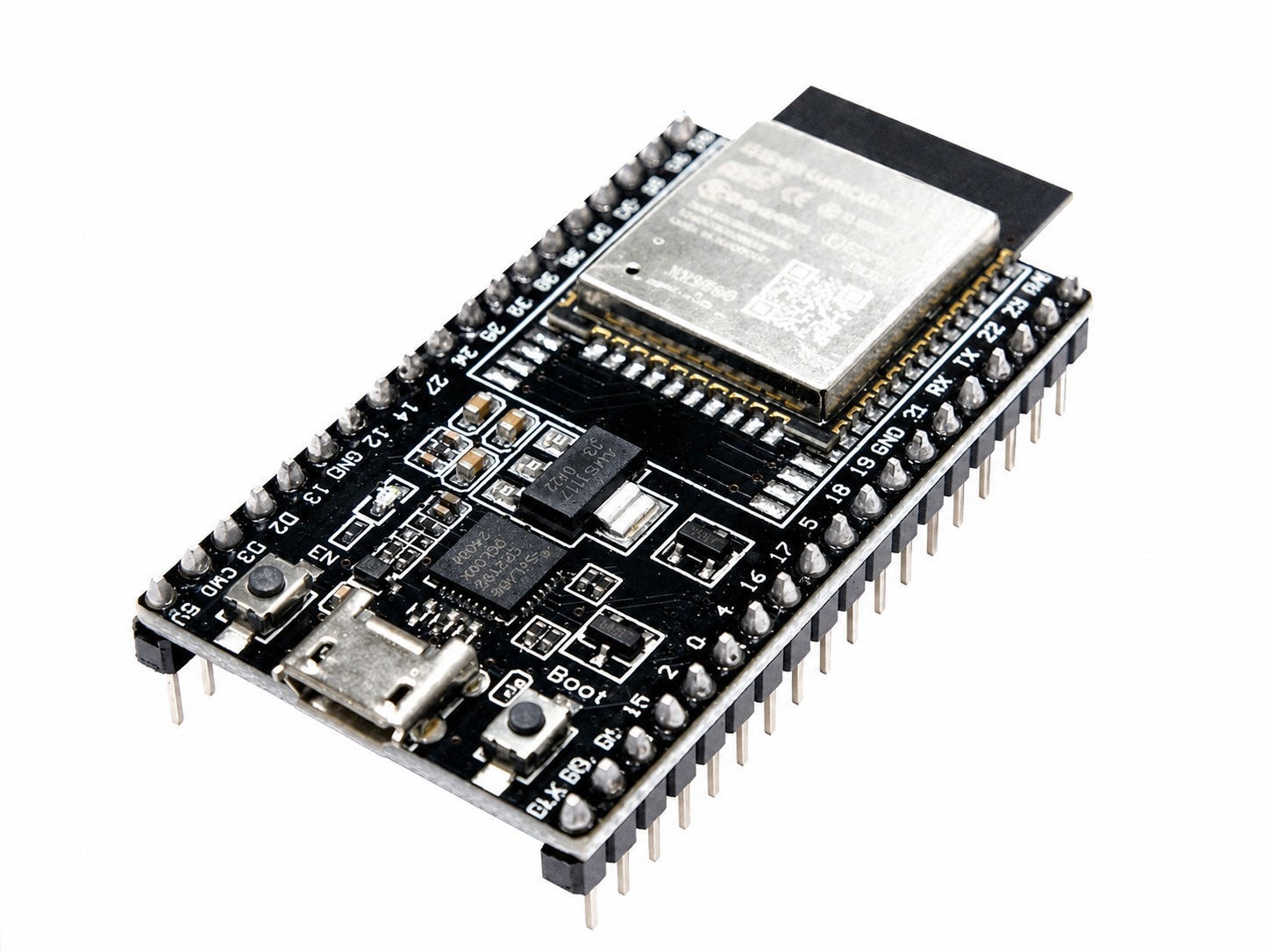

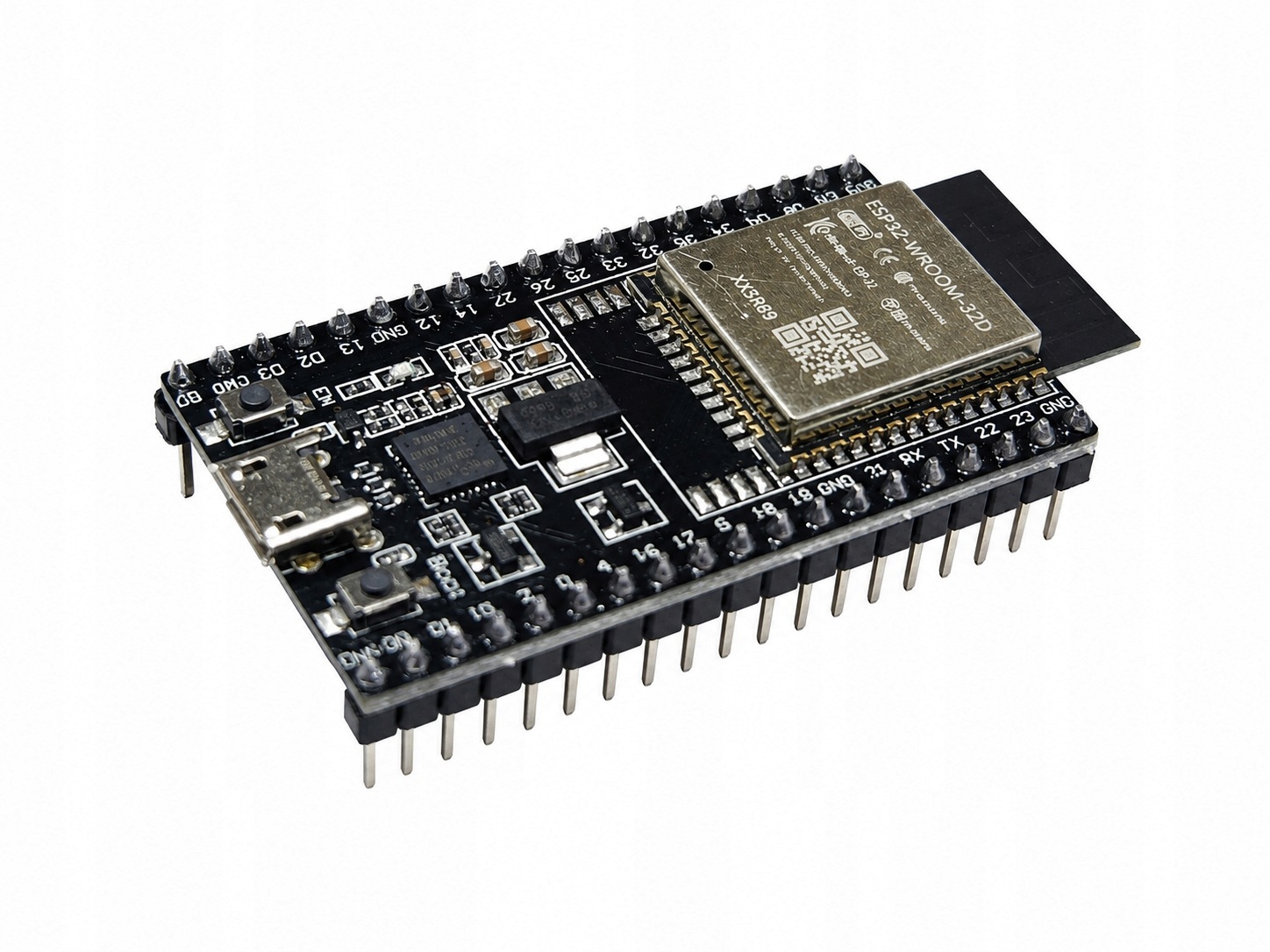

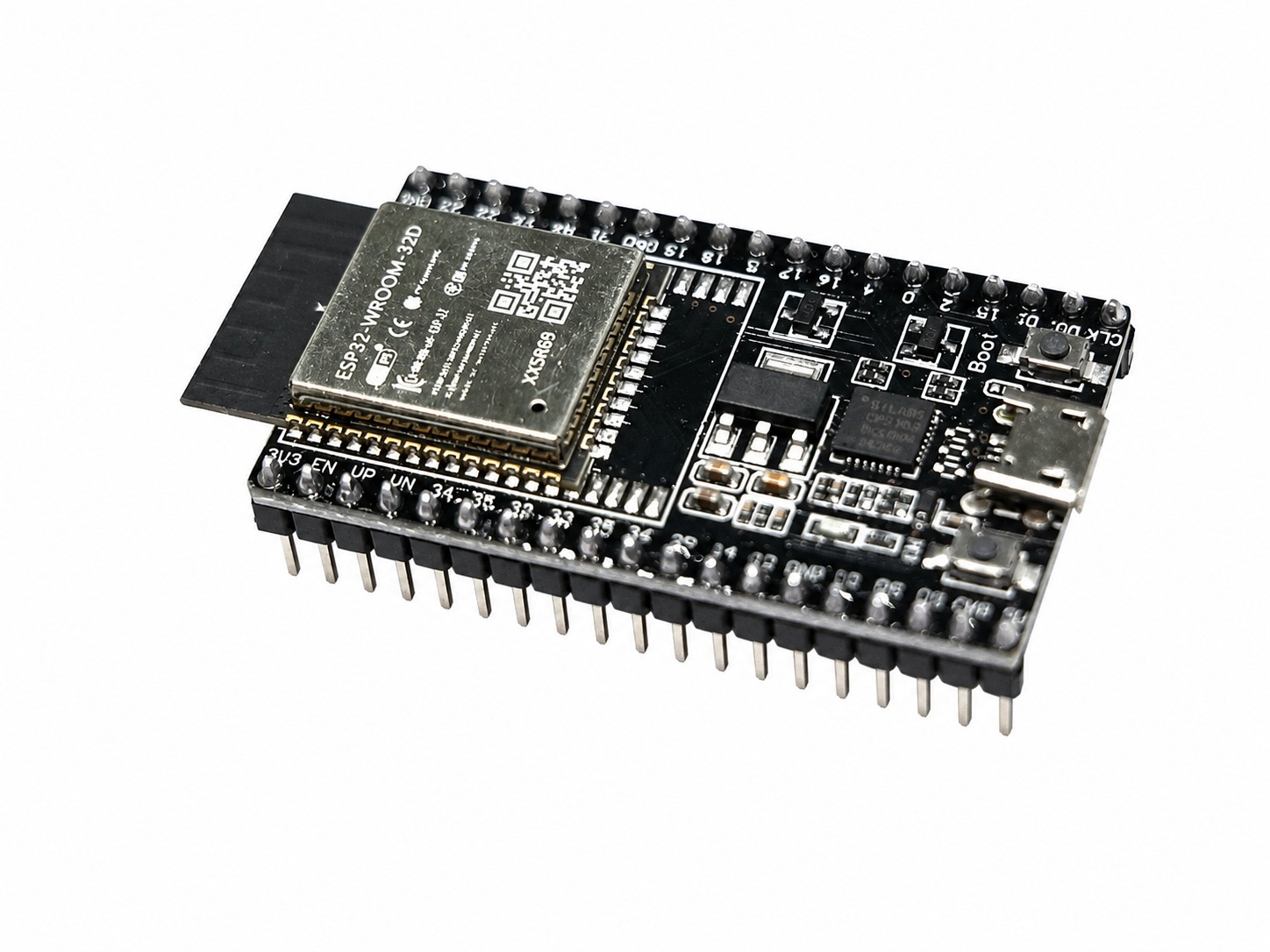

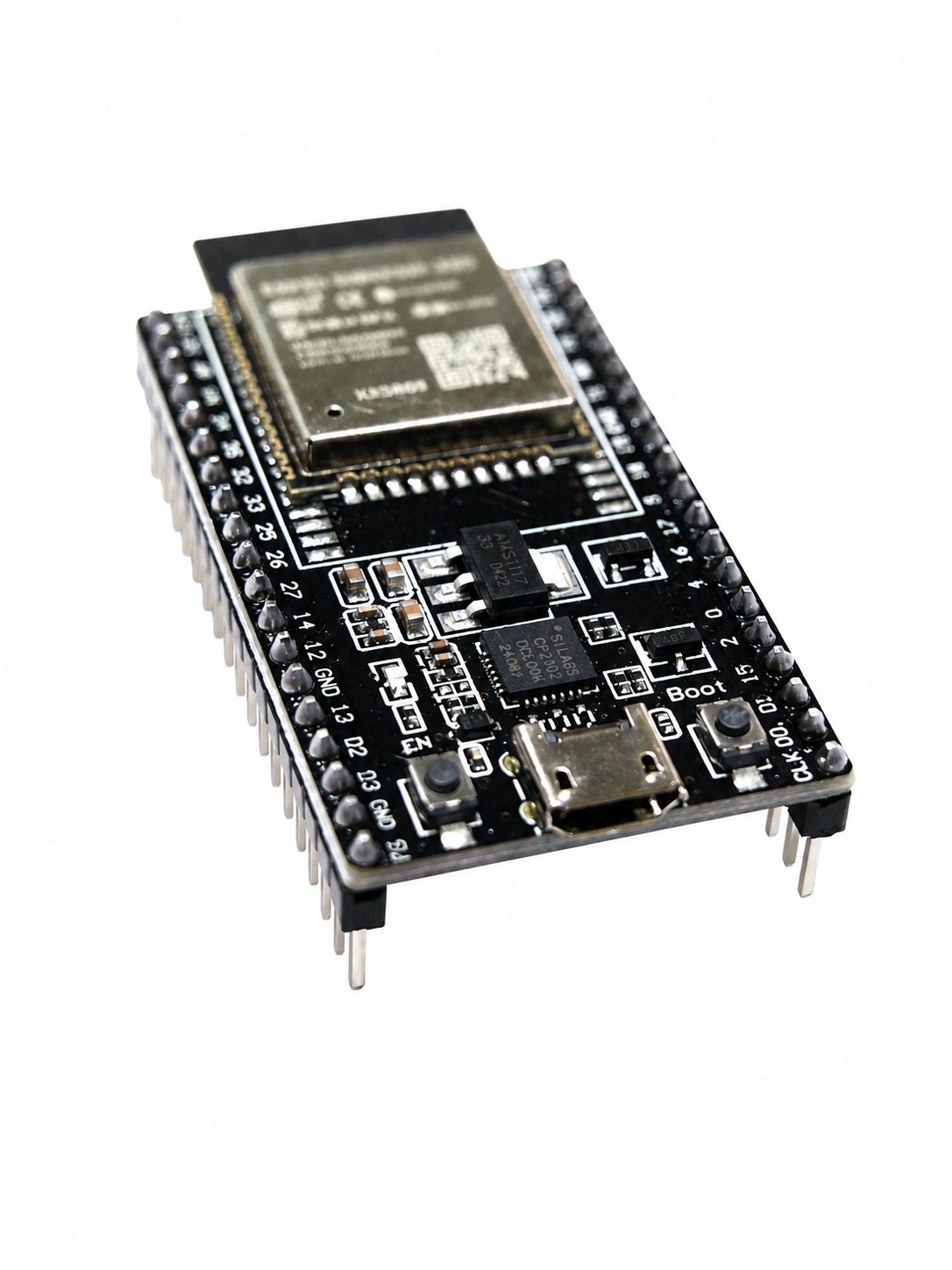

IMZ Płytka ESP32D 38pin WiFi Bluetooth CP2102 Micro-USB

Opis

Opis produktu

ESP32D to klasyczna płytka deweloperska oparta na popularnym module ESP32-WROOM-32D. Łączy mikrokontroler o dużych możliwościach obliczeniowych z Wi‑Fi, Bluetooth i rozbudowanym zestawem peryferiów, dzięki czemu jedna płytka może jednocześnie odczytywać czujniki, sterować urządzeniami oraz komunikować się z siecią.

Zastosowanie konwertera CP2102 i złącza Micro-USB upraszcza programowanie – płytkę można podłączyć bezpośrednio do komputera bez osobnego programatora. Wersja 38-pinowa udostępnia dużą liczbę wyprowadzeń i jest wygodna zarówno podczas nauki, jak i podczas budowy bardziej rozbudowanych prototypów.

Cechy produktu

Moduł ESP32-WROOM-32D z klasycznym układem ESP32.
Dwurdzeniowy procesor Xtensa LX6 o taktowaniu do 240 MHz.
Łączność Wi‑Fi 2,4 GHz oraz Bluetooth Classic i Bluetooth Low Energy.
4 MB pamięci Flash w module.
Konwerter USB–UART CP2102 do programowania i komunikacji z komputerem.
Złącze Micro-USB do zasilania i programowania.
38 wyprowadzeń w dwóch rzędach po 19 pinów.
Zintegrowana antena PCB 2,4 GHz.
Przyciski EN/RESET oraz BOOT.
Stabilizator napięcia 3,3 V na płytce.
Logika GPIO pracująca z napięciem 3,3 V.
Obsługa popularnych środowisk programistycznych dla ESP32.

Cechy szczegółowe

ESP32-WROOM-32D – moduł radiowy łączący mikrokontroler, pamięć Flash, tor RF, oscylator oraz antenę PCB.
Wi‑Fi 802.11 b/g/n – komunikacja w paśmie 2,4 GHz, odpowiednia m.in. do urządzeń IoT, sterowników i czujników sieciowych.
Bluetooth 4.2 BR/EDR + BLE – obsługa zarówno Bluetooth Classic, jak i Bluetooth Low Energy.
CP2102 – popularny mostek USB–UART firmy Silicon Labs, umożliwiający programowanie ESP32 bez zewnętrznego programatora.
38 pinów – wersja z rozbudowanym zestawem wyprowadzonych sygnałów, w tym wejściami analogowymi, interfejsami komunikacyjnymi i pinami magistrali pamięci Flash.
GPIO Matrix – wiele funkcji peryferyjnych ESP32 można przypisywać do różnych dostępnych GPIO programowo.
ADC – dwa przetworniki SAR 12-bit z wieloma kanałami wejściowymi.
DAC – dwa 8-bitowe wyjścia analogowe dostępne na GPIO25 i GPIO26.
PWM, UART, SPI, I²C, I²S, RMT, Touch – szeroki zestaw sprzętowych peryferiów typowych dla układu ESP32.
Przycisk BOOT – pozwala wymusić tryb programowania przez ustawienie odpowiedniego stanu GPIO0 podczas resetu.
Przycisk EN – służy do resetowania układu.
Regulator 3,3 V – umożliwia zasilanie modułu z napięcia 5 V dostarczanego przez Micro-USB lub wejście 5V.

Zastosowanie

prototypy urządzeń IoT,
czujniki Wi‑Fi,
automatyka domowa,
sterowniki i rejestratory danych,
komunikacja bezprzewodowa Wi‑Fi i Bluetooth,
systemy telemetryczne,
sterowanie przekaźnikami, LED i napędami poprzez odpowiednie układy wykonawcze,
współpraca z czujnikami cyfrowymi i analogowymi,
projekty edukacyjne i nauka programowania,
serwery WWW pracujące bezpośrednio na mikrokontrolerze,
integracje MQTT,
projekty ESPHome,
projekty MicroPython,
prototypowanie urządzeń w Arduino IDE, PlatformIO i ESP-IDF.

Specyfikacja techniczna

Moduł: ESP32-WROOM-32D
Rodzina mikrokontrolera: ESP32
CPU: Xtensa LX6, 32-bit, 2 rdzenie
Maksymalne taktowanie CPU: 240 MHz
Pamięć SRAM układu: 520 KB
Pamięć Flash modułu: 4 MB
Wi‑Fi: IEEE 802.11 b/g/n, 2,4 GHz
Bluetooth: Bluetooth v4.2 BR/EDR + Bluetooth Low Energy
Antena: zintegrowana antena PCB
USB–UART: CP2102
Złącze: Micro-USB
Poziom logiczny GPIO: 3,3 V
Zasilanie przez USB: 5 V
Zasilanie przez pin 5V: 5 V
Napięcie robocze modułu ESP32-WROOM-32D: 3,0–3,6 V
Napięcie typowe układu: 3,3 V
Liczba wyprowadzeń płytki: 38
Rozstaw pinów: 2,54 mm
Przyciski: EN/RESET, BOOT
ADC: 12-bit, do 18 kanałów w układzie ESP32
DAC: 2 × 8-bit
UART: do 3 kontrolerów
SPI: sprzętowe interfejsy SPI dostępne w układzie
I²C: do 2 kontrolerów
I²S: do 2 kontrolerów
PWM: sprzętowe generowanie PWM
Touch: pojemnościowe wejścia dotykowe
Temperatura pracy modułu: -40…+85°C
Wymiary płytki: do potwierdzenia pomiarem konkretnej partii

Zasilanie

Płytkę najwygodniej zasilać napięciem 5 V przez złącze Micro-USB. Napięcie 5 V może być również doprowadzone do pinu oznaczonego 5V, jeżeli źródło jest stabilizowane i podłączone z zachowaniem prawidłowej polaryzacji.

Mikrokontroler ESP32 oraz jego linie GPIO pracują z logiką 3,3 V. Nie należy podawać napięcia 5 V bezpośrednio na GPIO, wejścia ADC ani pin 3V3.

Pin 3V3 jest połączony z szyną zasilania 3,3 V płytki. Zasilanie płytki bezpośrednio przez ten pin jest przeznaczone dla użytkowników świadomie stosujących stabilizowane napięcie 3,3 V i wymaga pominięcia pokładowego regulatora.

Nie należy jednocześnie podłączać kilku niezależnych źródeł zasilania do pinów 5V, 3V3 i USB bez upewnienia się, że ich połączenie jest elektrycznie bezpieczne.

Instrukcja

Pierwsze uruchomienie w Arduino IDE

Podłącz płytkę do komputera przewodem Micro-USB obsługującym transmisję danych.
Jeżeli system nie utworzy portu szeregowego, zainstaluj sterownik dla układu Silicon Labs CP210x.
Uruchom Arduino IDE.
W Menedżerze płytek zainstaluj pakiet esp32 by Espressif Systems.
Jako płytkę wybierz ogólną konfigurację ESP32 Dev Module.
Wybierz port szeregowy odpowiadający układowi CP2102.
Skompiluj i wgraj program.
Jeżeli automatyczne przejście w tryb programowania nie zadziała, przytrzymaj przycisk BOOT w momencie, gdy programator rozpoczyna próbę połączenia, a następnie zwolnij go po rozpoczęciu transmisji.

Przykład testu portu szeregowego

void setup() {
  Serial.begin(115200);
  delay(1000);
  Serial.println("ESP32 działa!");
}

void loop() {
  Serial.println(millis());
  delay(1000);
}

Reset płytki

Naciśnij przycisk EN, aby zresetować mikrokontroler i ponownie uruchomić program zapisany w pamięci Flash.

Podłączenie

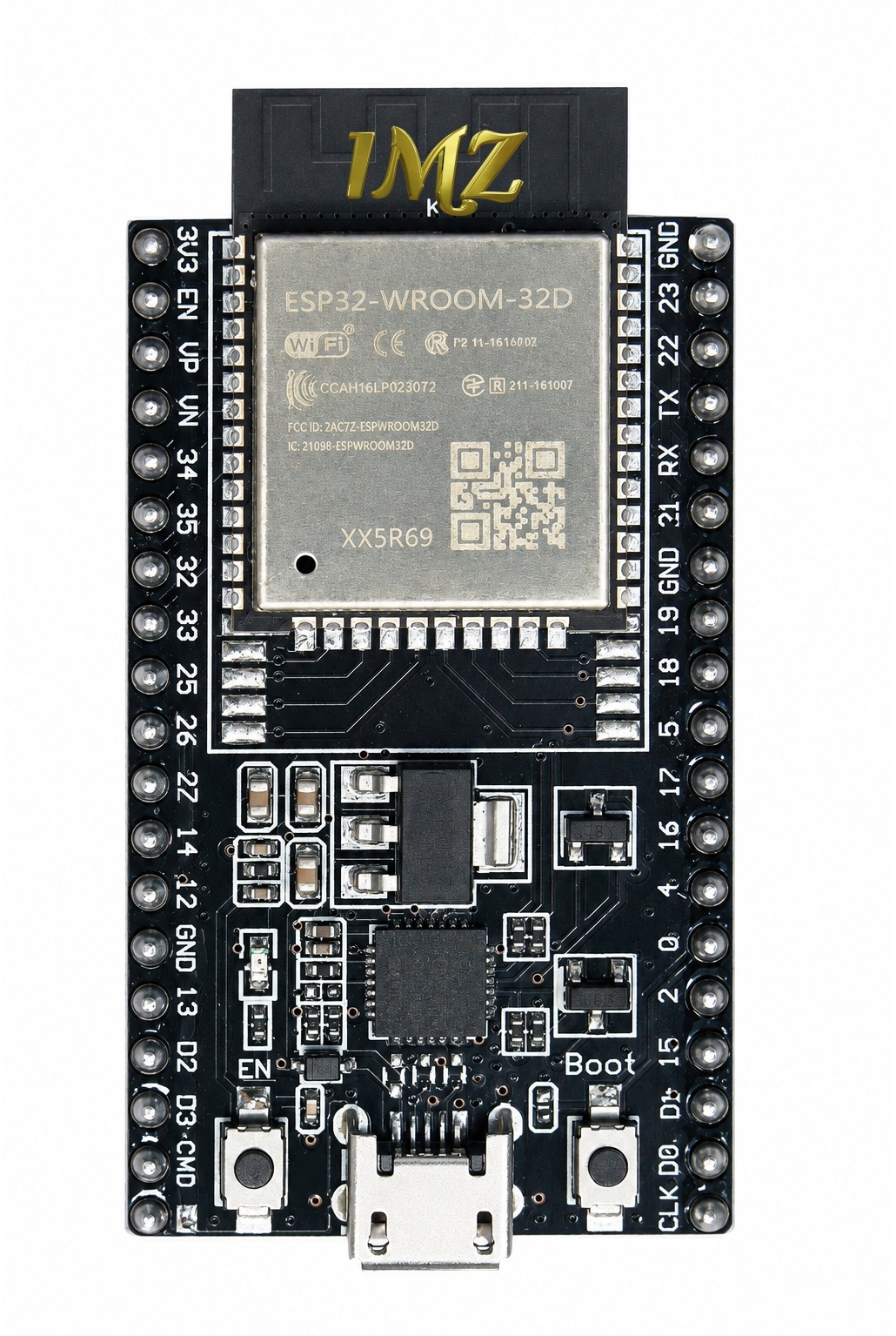

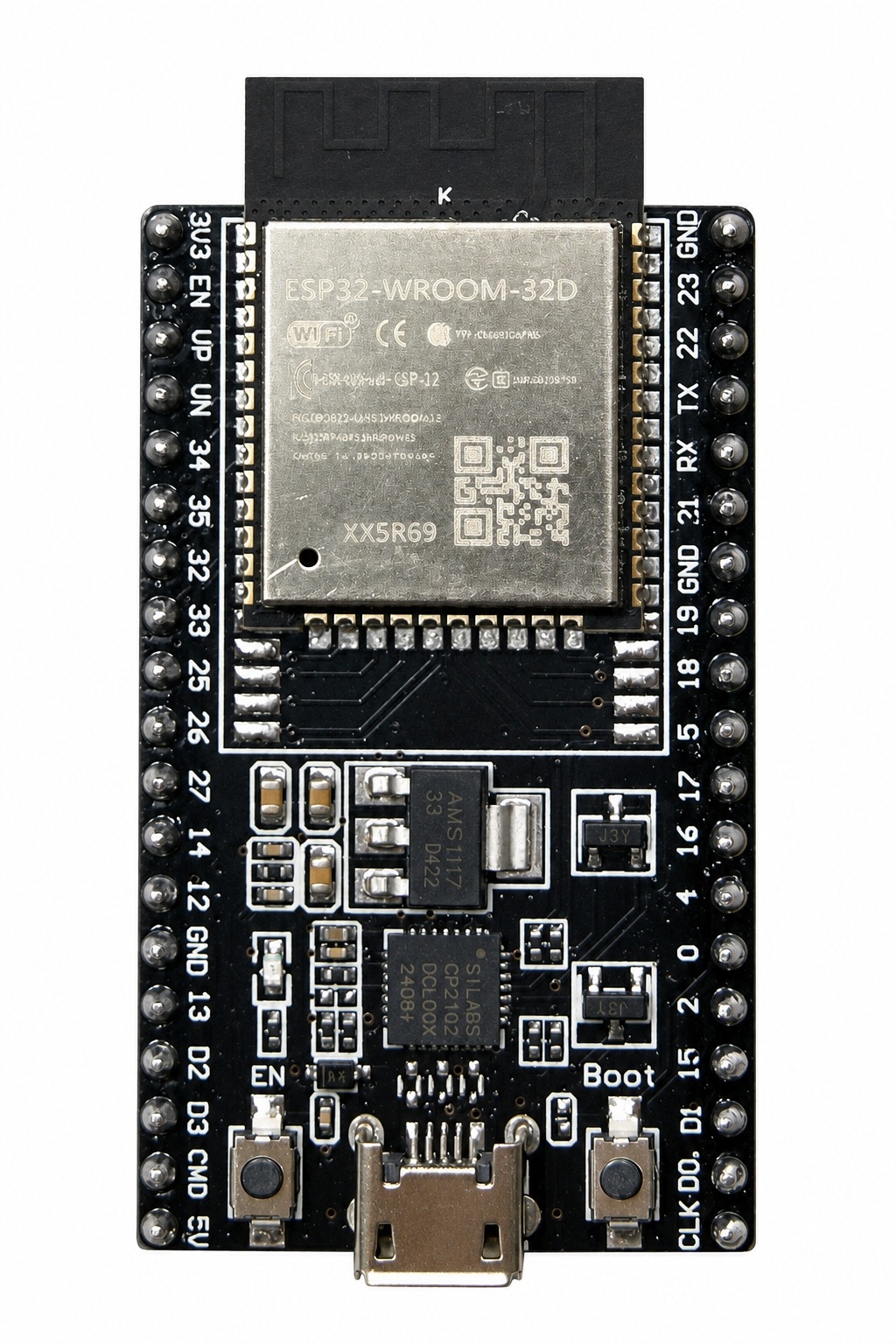

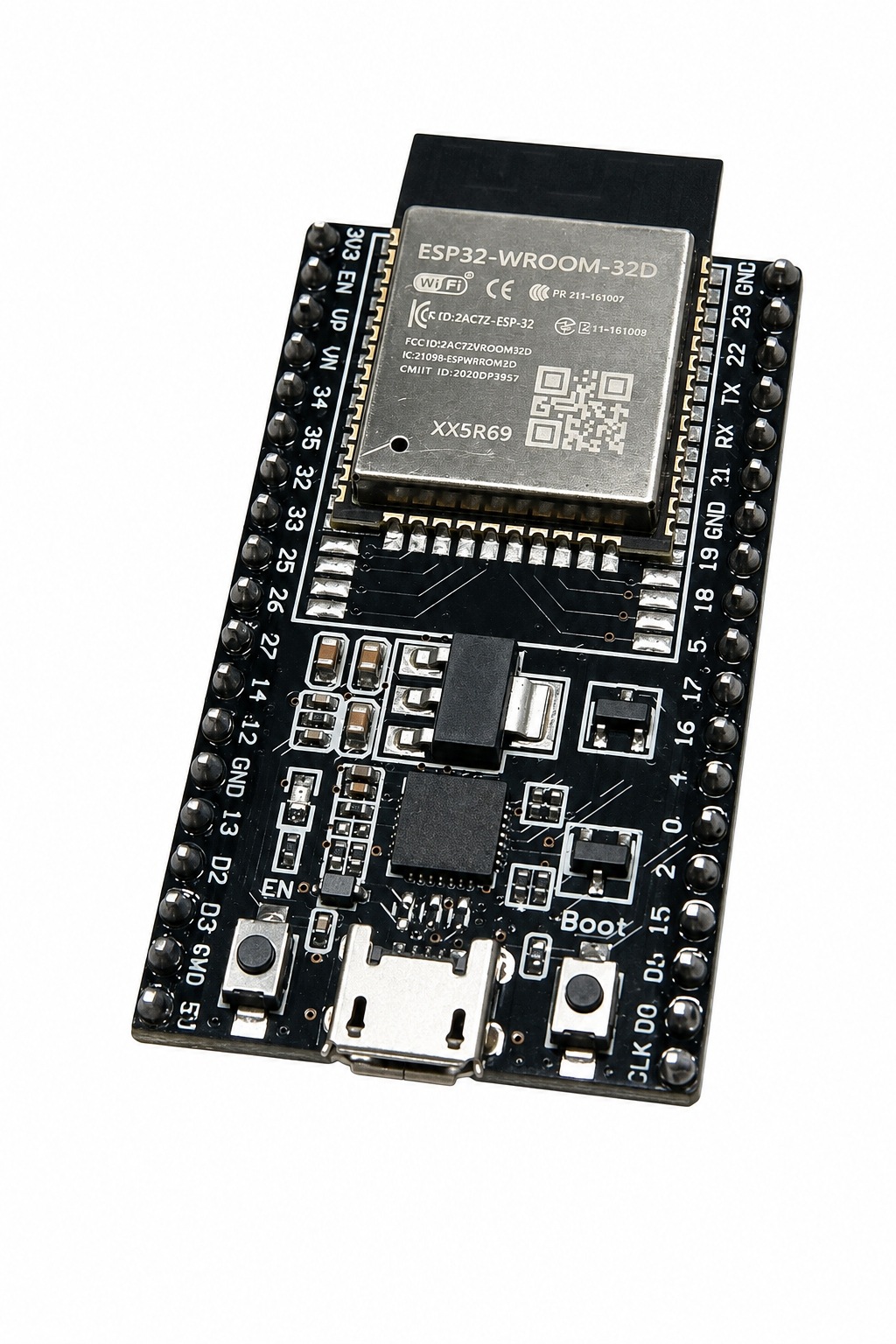

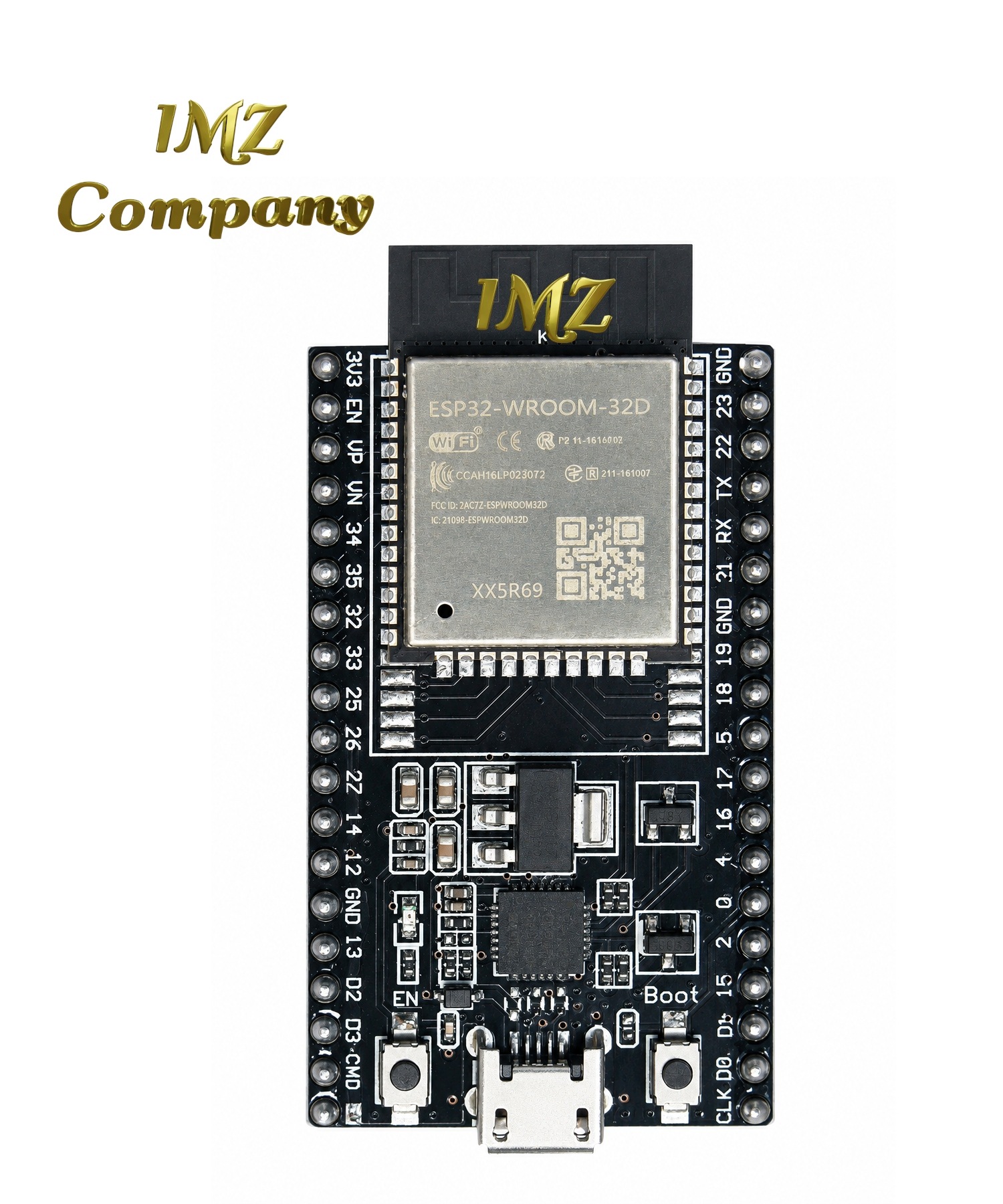

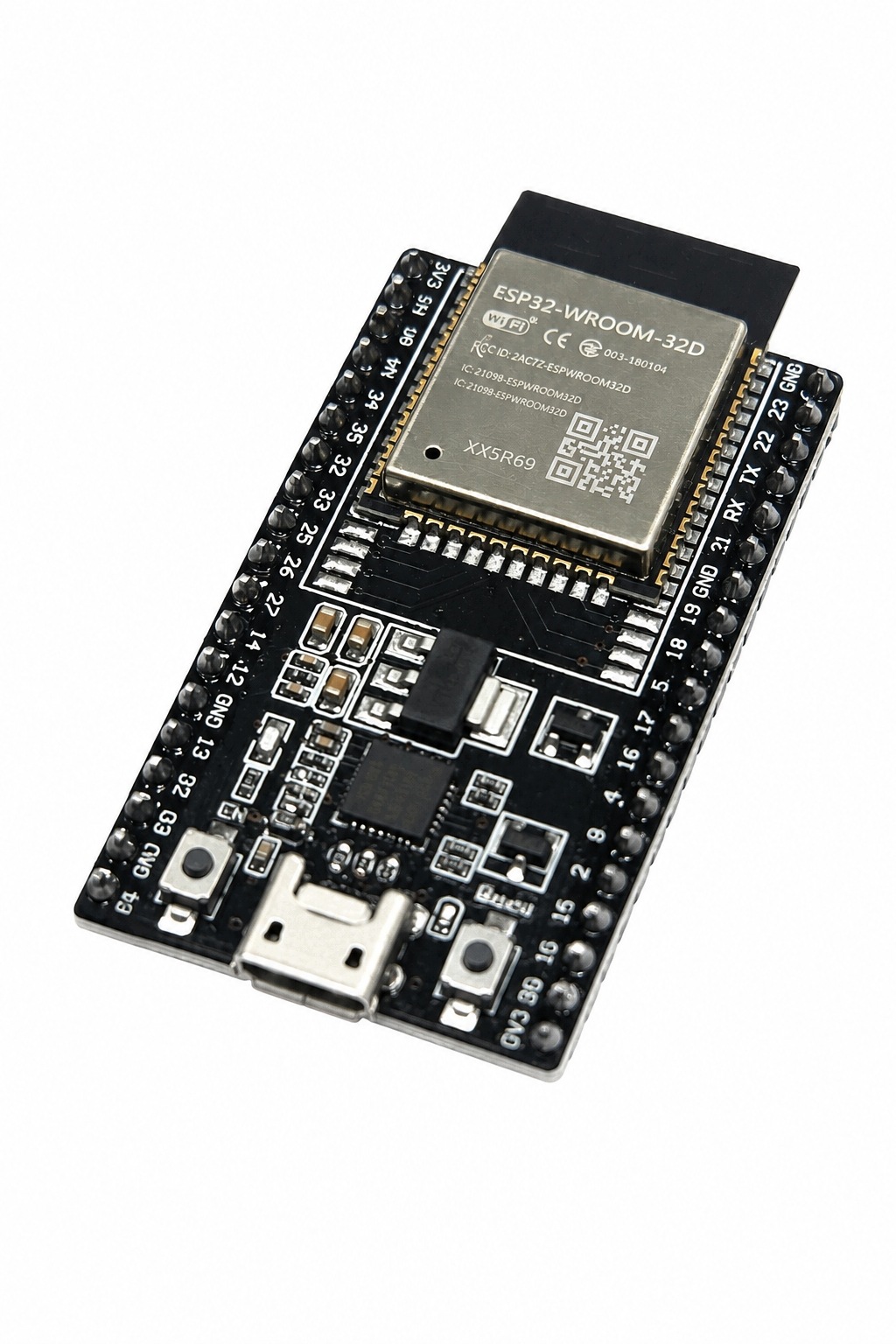

Poniższy układ odpowiada płytce ze zdjęć. Patrzymy na płytkę od strony elementów, z anteną u góry i złączem Micro-USB na dole.

Ważne informacje o pinach

GPIO34, GPIO35, GPIO36/VP i GPIO39/VN są wyłącznie wejściami i nie posiadają programowo włączanych wewnętrznych rezystorów pull-up/pull-down.
Piny CLK, D0, D1, D2, D3 i CMD, odpowiadające GPIO6–GPIO11, są używane przez pamięć SPI Flash modułu. W typowych projektach nie należy wykorzystywać ich jako zwykłych GPIO.
GPIO0, GPIO2, GPIO5, GPIO12 i GPIO15 są pinami konfiguracyjnymi odczytywanymi podczas startu układu. Zewnętrzne układy nie powinny wymuszać na nich nieprawidłowych stanów podczas resetu.
Szczególną uwagę należy zachować przy GPIO12. W module ESP32-WROOM-32D pamięć Flash pracuje z napięciem 3,3 V, dlatego podczas startu GPIO12 nie powinien być wymuszany w stanie wysokim.
TX i RX są domyślnie używane przez UART0 do programowania, komunikacji z bootloaderem i diagnostyki.
GPIO nie są odporne na napięcie 5 V.

Kompatybilność

Arduino IDE z pakietem ESP32 firmy Espressif,
ESP-IDF,
PlatformIO,
MicroPython dla ESP32,
ESPHome po dobraniu odpowiedniej konfiguracji płytki i GPIO,
biblioteki Arduino przeznaczone dla klasycznego ESP32,
Windows,
Linux,
macOS,
komputery wyposażone w port USB i sterownik CP210x,
płytki stykowe i przewody połączeniowe w rastrze 2,54 mm,
czujniki i moduły pracujące z logiką 3,3 V,
moduły 5 V wyłącznie wtedy, gdy ich linie logiczne są zgodne z poziomami 3,3 V lub zastosowano konwerter poziomów.

Informacje bezpieczeństwa

Produkt jest modułem elektronicznym przeznaczonym do prototypowania, edukacji i integracji z innymi urządzeniami.
Przed podłączeniem sprawdź napięcie, polaryzację oraz przeznaczenie poszczególnych pinów.
Linie GPIO układu ESP32 pracują z napięciem 3,3 V. Podanie wyższego napięcia może trwale uszkodzić mikrokontroler.
Nie dopuszczaj do zwarcia pinów zasilania, GPIO ani elementów znajdujących się na płytce.
Podłączaj i modyfikuj połączenia przy odłączonym zasilaniu, jeżeli charakter projektu nie wymaga pracy pod napięciem.
Płytka zawiera elementy wrażliwe na wyładowania elektrostatyczne ESD. Unikaj dotykania styków i układów scalonych bez potrzeby.
Używaj produktu w suchym środowisku i chroń go przed wodą, kondensacją, pyłem przewodzącym oraz substancjami powodującymi korozję.
Nie dopuszczaj do nadmiernego obciążenia pokładowego stabilizatora napięcia. Zasilanie elementów o większym poborze prądu powinno być realizowane z odpowiednio dobranego zewnętrznego źródła.
Nie podłączaj bezpośrednio do płytki napięcia sieciowego 230 V AC.
Zachowaj odstęp od metalowych elementów w bezpośrednim sąsiedztwie anteny PCB, aby nie pogarszać pracy układu radiowego.
Produkt nie jest zabawką. W przypadku zastosowań edukacyjnych dzieci powinny pracować pod nadzorem osoby dorosłej posiadającej podstawową wiedzę z zakresu elektroniki.

Ostrzeżenia

GPIO ESP32 nie są 5 V tolerant.
Nie podawaj 5 V na pin 3V3.
Nie wykorzystuj pinów CLK, D0, D1, D2, D3 i CMD jako zwykłych GPIO, ponieważ są połączone z pamięcią Flash.
Nie wymuszaj stanu wysokiego na GPIO12 podczas resetu lub włączania zasilania.
Urządzenia podłączane do GPIO muszą mieć wspólną masę z płytką, chyba że zastosowano separację galwaniczną.
Nie zasilaj silników, cewek przekaźników, serw lub innych obciążeń indukcyjnych bezpośrednio z GPIO.
Dla obciążeń indukcyjnych stosuj odpowiednie tranzystory, sterowniki i elementy zabezpieczające.
Przewód Micro-USB musi obsługiwać transmisję danych, jeżeli ma służyć do programowania.

Przeznaczenie produktu

prototypowanie układów elektronicznych,
nauka programowania mikrokontrolerów,
rozwój oprogramowania dla ESP32,
urządzenia IoT,
systemy pomiarowe i telemetryczne,
automatyka hobbystyczna i laboratoryjna,
integracja z czujnikami, wyświetlaczami i modułami komunikacyjnymi,
tworzenie prototypów przed zaprojektowaniem docelowej płytki PCB.

Zastosowania wykluczone

Bez dodatkowej analizy, certyfikacji i odpowiednich zabezpieczeń produkt nie jest przeznaczony do zastosowań, w których jego awaria może bezpośrednio spowodować zagrożenie życia lub zdrowia.
Nie jest przeznaczony do bezpośredniego sterowania obwodami sieciowymi 230 V AC.
Nie należy używać go jako samodzielnego elementu zabezpieczającego w urządzeniach medycznych, systemach przeciwpożarowych, instalacjach bezpieczeństwa ani systemach awaryjnych.
Płytka deweloperska nie zastępuje kompletnego projektu urządzenia końcowego uwzględniającego wymagania EMC, bezpieczeństwo elektryczne, obudowę, ochronę ESD i wymagane przepisy dla danego zastosowania.

Zawartość zestawu

1 × płytka deweloperska IMZ ESP32D z modułem ESP32-WROOM-32D,
2 × listwa goldpin wlutowana w płytkę – łącznie 38 wyprowadzeń.

Najczęstsze pytania

Czy płytka ma Wi‑Fi 5 GHz?

Nie. Klasyczny ESP32-WROOM-32D obsługuje Wi‑Fi w paśmie 2,4 GHz.

Czy ESP32 można podłączyć bezpośrednio do sygnału 5 V?

Nie. Linie GPIO pracują z logiką 3,3 V i nie są przeznaczone do bezpośredniego podawania 5 V.

Czy potrzebuję osobnego programatora?

Nie. Na płytce znajduje się konwerter USB–UART CP2102, dlatego do programowania wystarcza przewód Micro-USB z transmisją danych.

Co zrobić, gdy komputer nie widzi portu COM?

Sprawdź przewód USB i upewnij się, że obsługuje transmisję danych. W razie potrzeby zainstaluj sterownik Silicon Labs CP210x.

Co zrobić, gdy Arduino IDE zatrzymuje się na komunikacie „Connecting…”?

Naciśnij i przytrzymaj BOOT, rozpocznij wgrywanie programu i zwolnij przycisk po rozpoczęciu komunikacji. W razie potrzeby użyj również przycisku EN.

Czy wszystkie 38 pinów można używać jako zwykłe GPIO?

Nie. GPIO34–GPIO39 są wejściowe, a piny opisane CLK, D0, D1, D2, D3 i CMD są połączone z pamięcią Flash. Część pozostałych GPIO pełni również funkcje konfiguracyjne podczas startu.

Czy płytka współpracuje z Arduino IDE?

Tak. Można użyć pakietu ESP32 firmy Espressif i ogólnej konfiguracji ESP32 Dev Module.

Czy można programować ją w MicroPythonie?

Tak. Klasyczny ESP32 jest obsługiwany przez MicroPython.

Czy można zasilać czujniki z pinu 3V3?

Tak, jeżeli ich pobór prądu mieści się w możliwościach zasilania płytki. Dla większych obciążeń należy stosować osobne, odpowiednio dobrane źródło zasilania.

Do czego służą VP i VN?

Są to wejścia SENSOR_VP i SENSOR_VN, odpowiadające GPIO36 i GPIO39. Mogą pracować jako wejścia analogowe lub cyfrowe, ale są wyłącznie wejściami.
