IMZ Płytka deweloperska RP2040-Zero

Opis produktu

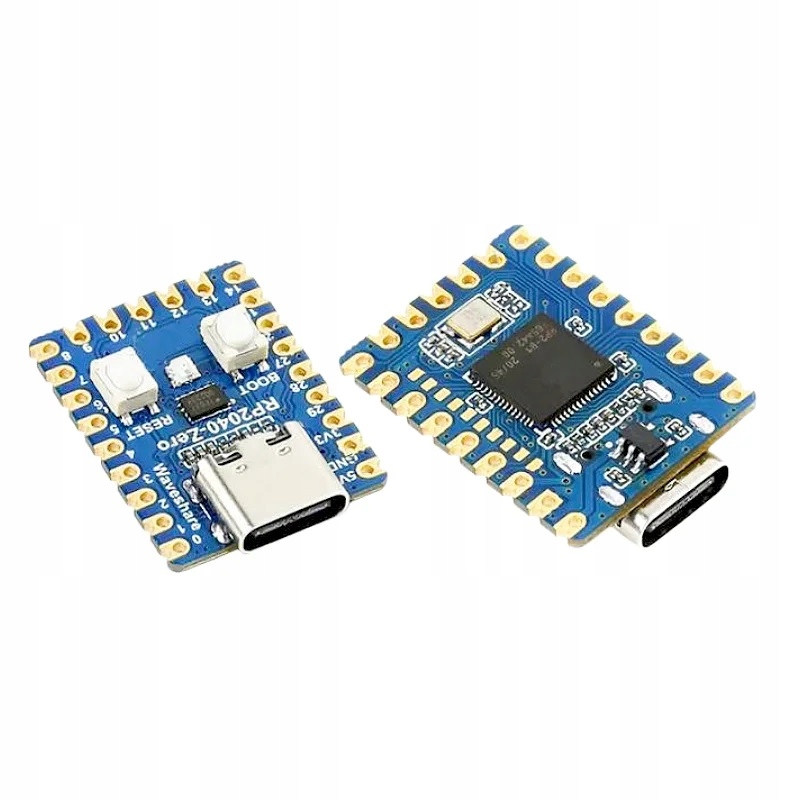

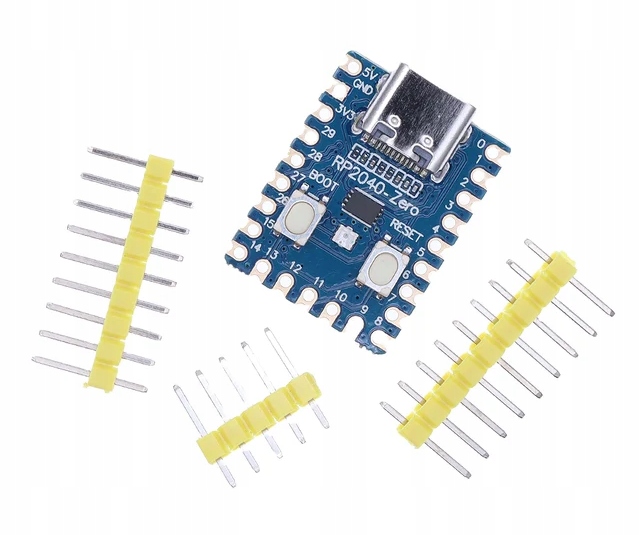

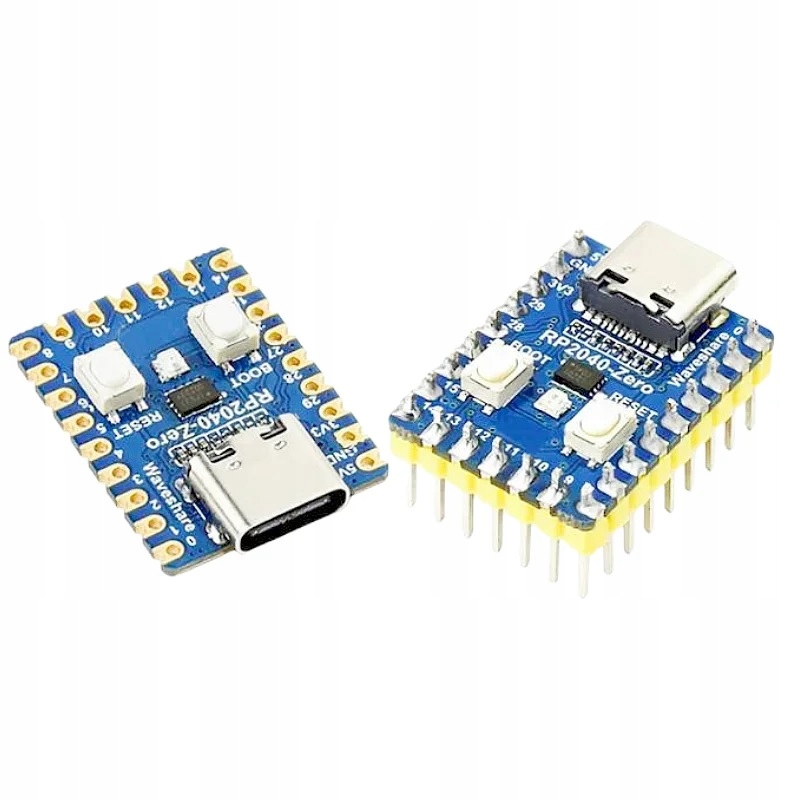

RP2040-Zero to kompaktowa płytka deweloperska z mikrokontrolerem Raspberry Pi RP2040, dwoma rdzeniami ARM Cortex-M0+ i 26 wielofunkcyjnymi pinami GPIO. Obsługuje interfejsy UART, I2C, SPI i PWM, a do programowania można wykorzystać C/C++ lub MicroPython.

Cechy produktu

• mikrokontroler RP2040
• dwurdzeniowy ARM Cortex-M0+ 133 MHz
• 264 KB SRAM
• 2 MB pamięci Flash
• 26 pinów GPIO
• interfejsy UART, I2C, SPI i PWM
• debugowanie SWD
• zasilanie 5 V przez USB Micro-B lub zewnętrznie
• wymiary 22 × 18 mm

Cechy szczegółowe

• Dwurdzeniowy mikrokontroler RP2040: umożliwia realizację programów wykorzystujących dwa rdzenie ARM Cortex-M0+ taktowane częstotliwością 133 MHz.
• 264 KB SRAM i 2 MB Flash: zapewniają pamięć roboczą i miejsce na program.
• 26 pinów GPIO: pozwala podłączać obsługiwane elementy zewnętrzne; przypisanie funkcji do pinów należy sprawdzić w dokumentacji konkretnej płytki.
• UART, I2C, SPI i PWM: umożliwiają komunikację z modułami oraz sterowanie zgodnymi urządzeniami.
• Debugowanie SWD: udostępnia interfejs debugowania wskazany w materiale źródłowym.
• Kompaktowe wymiary 22 × 18 mm: ułatwiają wykorzystanie płytki w projektach o ograniczonej przestrzeni.

Zastosowanie

• prototypowanie układów z mikrokontrolerem
• projekty edukacyjne i nauka programowania w C/C++ lub MicroPython
• projekty automatyki i monitorowania
• urządzenia IoT, jeśli projekt zapewnia wymagane dodatkowe moduły łączności
• małe projekty robotyczne
• komunikacja z urządzeniami peryferyjnymi przez UART, I2C lub SPI

Specyfikacja techniczna

• mikrokontroler: Raspberry Pi RP2040
• rdzenie: 2 × ARM Cortex-M0+
• częstotliwość taktowania: 133 MHz
• pamięć SRAM: 264 KB
• pamięć Flash: 2 MB
• GPIO: 26 wielofunkcyjnych pinów
• interfejsy wymienione w źródle: UART, I2C, SPI, PWM
• interfejs debugowania: SWD
• zasilanie: 5 V przez USB Micro-B lub zewnętrzne 5 V
• wymiary: 22 × 18 mm
• deklarowana temperatura pracy: od -20°C do 85°C
• języki programowania wymienione w źródle: C/C++, MicroPython
• dodatkowa pozycja interfejsu w źródle: „UCB-C” — oznaczenie niejednoznaczne, wymaga weryfikacji

Zasilanie

Według materiału źródłowego płytkę można zasilać napięciem 5 V przez złącze USB Micro-B albo z zewnętrznego źródła 5 V. Źródło nie określa szczegółów podłączenia zasilania zewnętrznego ani dopuszczalnego prądu. Przed podłączeniem należy sprawdzić oznaczenia płytki i dokumentację jej wariantu; nie podawać napięcia wyższego niż wskazane.

Instrukcja

1. Przed podłączeniem sprawdź oznaczenia płytki oraz dokumentację pinów właściwą dla tego wariantu RP2040-Zero.
2. Przygotuj komputer i wybierz środowisko obsługujące RP2040. Materiał wymienia Arduino IDE oraz języki C/C++ i MicroPython, ale nie podaje wymaganej wersji środowiska, pakietu płytek ani sposobu wgrywania oprogramowania.
3. Podłącz płytkę przez złącze USB Micro-B do portu USB 5 V. Przewód i port muszą być sprawne.
4. W środowisku programistycznym wybierz właściwy wariant płytki i port urządzenia. Jeżeli nie jest dostępny, sprawdź dokumentację dostawcy lub producenta przed instalowaniem dodatkowych pakietów.
5. Wgraj program zgodny z wybraną platformą i zweryfikuj działanie na nieobciążonych, poprawnie zidentyfikowanych pinach.

Nie podano potwierdzonego schematu połączeń ani wariantu płytki pozwalającego przygotować wiarygodny przykładowy kod Arduino.

Podłączenie

Zasilanie 5 V można doprowadzić przez złącze USB Micro-B. Materiał wspomina także o zewnętrznym zasilaniu 5 V, ale nie określa pinów ani szczegółów tego połączenia. Nie podano mapy pinów GPIO, dlatego przed podłączaniem czujników, modułów lub zasilania zewnętrznego należy sprawdzić dokumentację konkretnego wariantu płytki.

Kompatybilność

• Arduino IDE — wymienione w materiale źródłowym; wymagany wariant płytki i sposób konfiguracji nie zostały podane
• C/C++
• MicroPython

Informacje bezpieczeństwa

• Przed użyciem sprawdź płytkę, złącze i przewody; nie używaj elementów uszkodzonych.
• Zasilaj płytkę wyłącznie zgodnie z podanym źródłem: 5 V przez USB Micro-B lub zewnętrzne 5 V.
• Przed podłączaniem urządzeń zewnętrznych sprawdź ich napięcia, wymagania prądowe i zgodność poziomów sygnałów.
• Odłącz zasilanie przed zmianą połączeń.
• Używaj płytki w suchym miejscu; chroń ją przed cieczą, przewodzącymi zanieczyszczeniami i kondensacją.
• Płytka jest niewielkim elementem elektronicznym: przechowuj ją poza zasięgiem małych dzieci i uważaj na ryzyko połknięcia.

Ostrzeżenia

• Nie podłączaj napięcia wyższego niż 5 V do wejścia zasilania wskazanego w materiale.
• Nie zakładaj, że wszystkie piny GPIO tolerują 5 V — źródło nie podaje dopuszczalnych poziomów logicznych; sprawdź dokumentację przed podłączeniem sygnałów.
• Nie zwieraj pinów zasilania ani GPIO.
• Nie podłączaj zewnętrznego zasilania bez ustalenia właściwych pinów i polaryzacji.
• Nie podłączaj silników ani innych obciążeń bezpośrednio do GPIO bez sprawdzenia ich wymagań i zastosowania odpowiedniego układu sterującego.
• Nie używaj płytki w warunkach innych niż deklarowany zakres temperatury od -20°C do 85°C.

Przeznaczenie produktu

• Płytka deweloperska do nauki i eksperymentów z mikrokontrolerami.
• Prototypowanie niskonapięciowych układów elektronicznych.
• Projekty edukacyjne, automatyki, robotyki i IoT, przy zastosowaniu właściwych układów zewnętrznych.

Zastosowania wykluczone

• Nie jest samodzielnym modułem łączności bezprzewodowej — materiał nie potwierdza obecności radia ani sieciowego interfejsu bezprzewodowego.
• Nie stosować jako jedynego elementu systemów bezpieczeństwa życia ani urządzeń medycznych.
• Nie używać bez odpowiednich zabezpieczeń do sterowania napięciem sieciowym lub innymi niebezpiecznymi obwodami.
• Nie wykorzystywać poza zakresem napięć i temperatur podanych dla płytki.

Zawartość zestawu

• Płytka deweloperska RP2040-Zero

Pozostałych elementów zestawu, w tym przewodu USB, źródło nie dokumentuje.

Najczęstsze pytania

Jakie mikrokontroler znajduje się na płytce?
Raspberry Pi RP2040 z dwoma rdzeniami ARM Cortex-M0+ taktowanymi częstotliwością 133 MHz.

Jakie interfejsy wymienia materiał źródłowy?
UART, I2C, SPI i PWM. Źródło zawiera również niejednoznaczny zapis „UCB-C”, który wymaga weryfikacji.

Jak zasilać płytkę?
Według źródła napięciem 5 V przez USB Micro-B lub z zewnętrznego źródła 5 V. Nie podano pinów zasilania zewnętrznego.

Czy w zestawie jest przewód USB?
Materiał źródłowy tego nie potwierdza.

Czy można używać płytki z Arduino IDE?
Arduino IDE jest wymienione w materiale, ale nie podano konfiguracji ani wymaganego pakietu płytek.

O produkcie

RP2040-Zero to niewielka płytka do budowania i testowania układów opartych na mikrokontrolerze RP2040. Zestaw interfejsów UART, I2C, SPI i PWM oraz 26 wielofunkcyjnych GPIO pozwala tworzyć prototypy współpracujące z różnymi urządzeniami peryferyjnymi. Kompaktowy format 22 × 18 mm może być przydatny w projektach edukacyjnych, robotycznych i automatyki, w których przestrzeń jest ograniczona. Programowanie można prowadzić w C/C++ lub MicroPython, zgodnie z materiałem źródłowym.

Dlaczego warto

• kompaktowe wymiary 22 × 18 mm
• dwurdzeniowy mikrokontroler RP2040 o taktowaniu 133 MHz
• 26 wielofunkcyjnych pinów GPIO
• interfejsy UART, I2C, SPI i PWM
• możliwość programowania w C/C++ lub MicroPython
• zasilanie 5 V przez USB Micro-B
