Prototypowa płytka stykowa 830 pól

Opis produktu

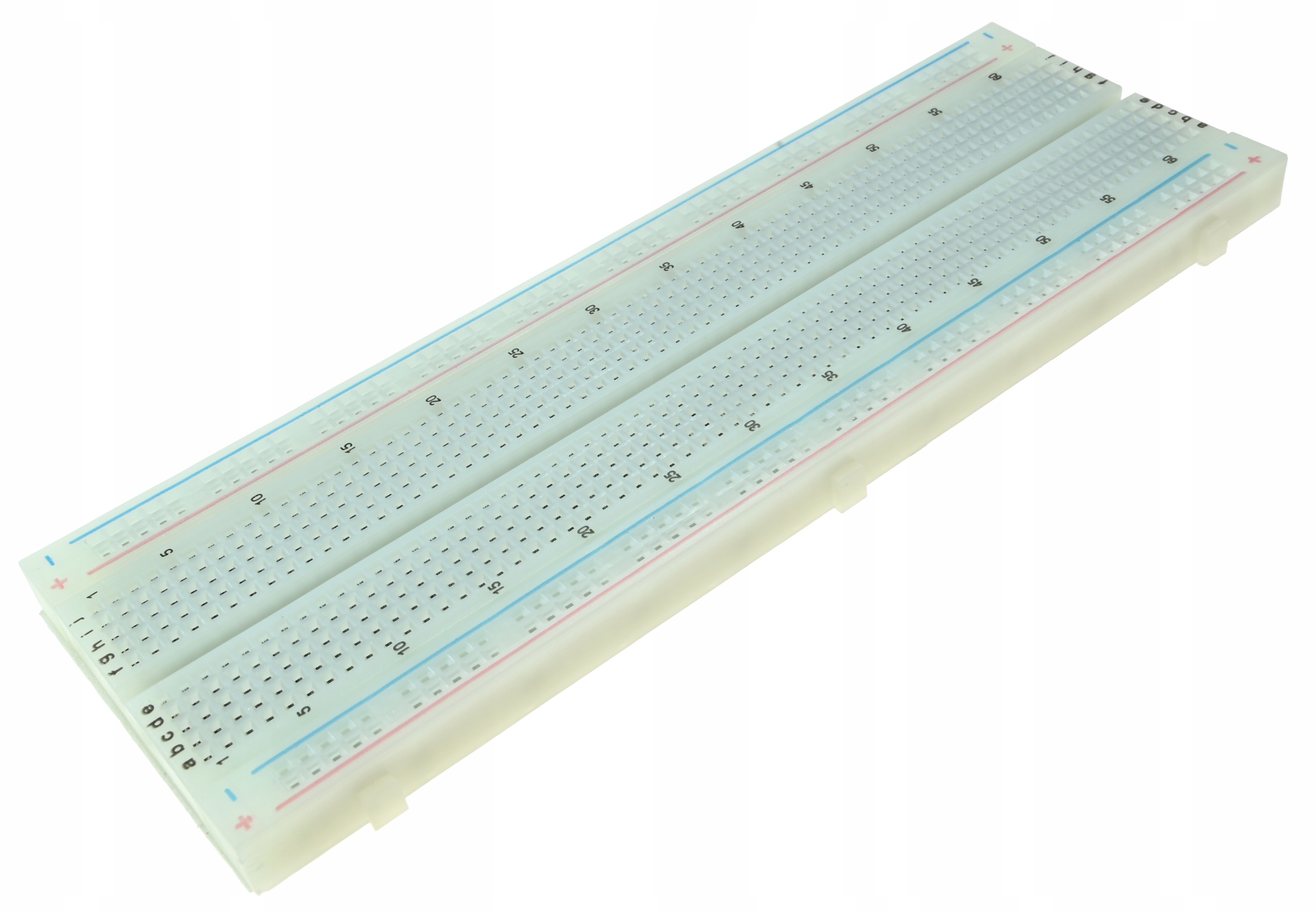

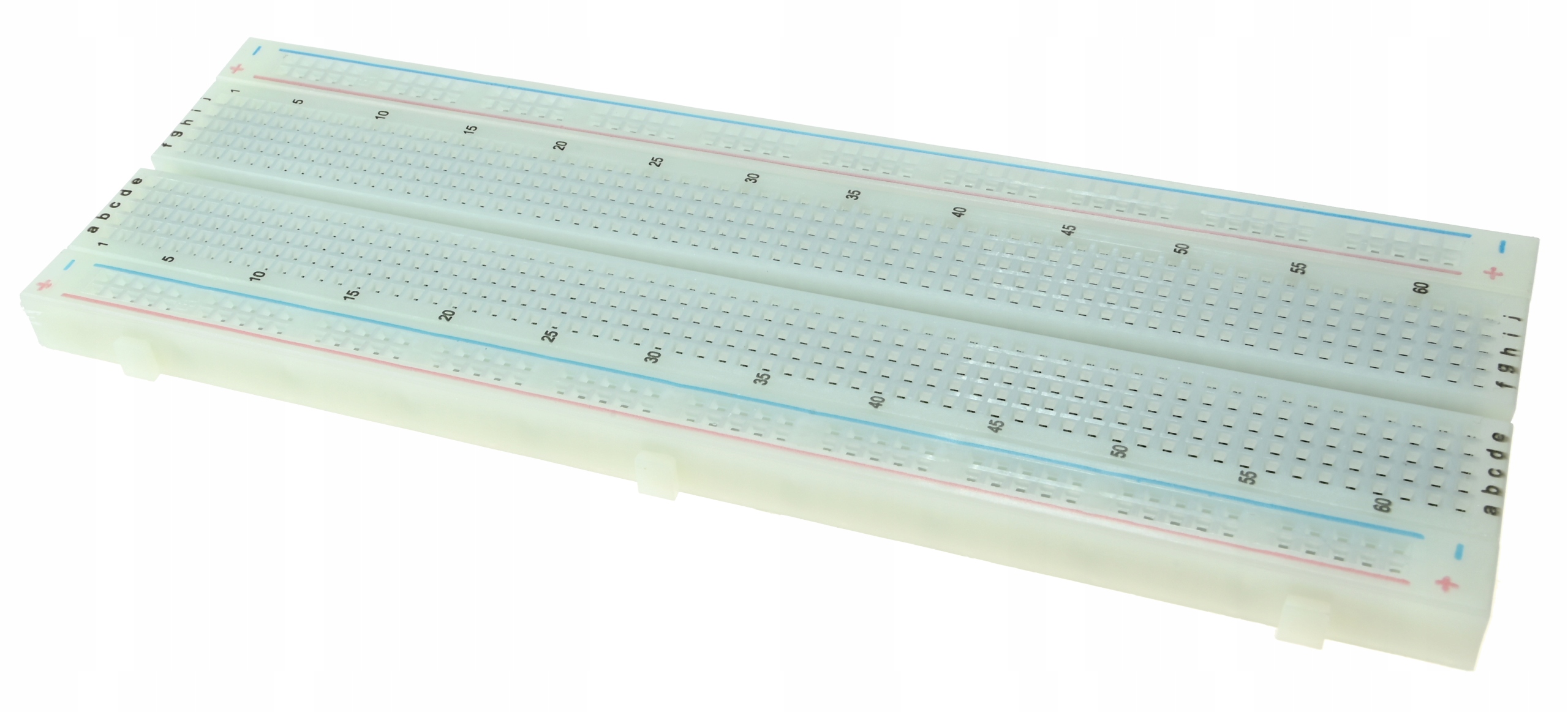

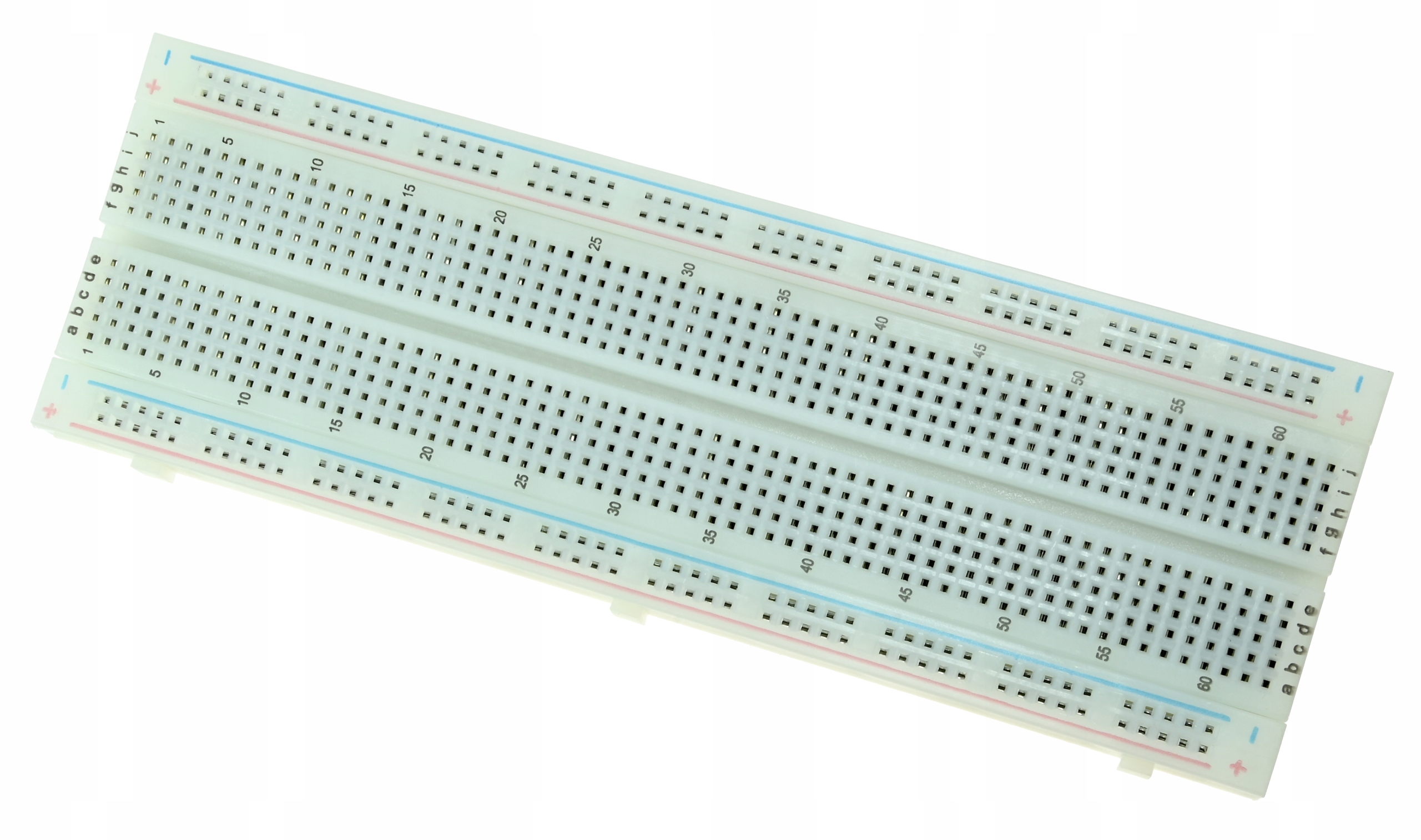

Płytka stykowa MB-102 z 830 polami i dwoma torami zasilania służy do budowania oraz testowania prototypowych układów elektronicznych bez lutowania. Jej wymiary wynoszą 165 × 55 × 10 mm.

Cechy produktu

• 830 pól
• 2 tory zasilania
• model MB-102
• montaż elementów bez lutowania
• wymiary: 165 × 55 × 10 mm

Cechy szczegółowe

• 830 pól: umożliwia rozmieszczenie elementów i wykonanie połączeń w prototypowym układzie.
• Dwa tory zasilania: udostępniają dwa tory przeznaczone do dystrybucji zasilania; ich dokładny układ nie został opisany w źródle.
• Montaż bez lutowania: pozwala szybko składać i zmieniać prototypowe połączenia.
• Format MB-102: oznaczenie modelu podane w materiale źródłowym.
• Wymiary 165 × 55 × 10 mm: określają długość, szerokość i wysokość płytki.

Zastosowanie

• Budowa i testowanie prototypowych układów elektronicznych.
• Łączenie elementów takich jak rezystory, kondensatory i diody.
• Praca z mikrokontrolerami w prototypowych układach.
• Zajęcia edukacyjne i projekty hobbystyczne z elektroniki.

Specyfikacja techniczna

• model: MB-102
• rodzaj: płytka stykowa prototypowa
• liczba pól: 830
• liczba torów zasilania: 2
• długość: 165 mm
• szerokość: 55 mm
• wysokość: 10 mm
• masa z opakowaniem jednostkowym: 0,020 kg
• EAN: 5907173412041

Zasilanie

Materiał źródłowy ostrzega, aby nie zasilać płytki napięciem wyższym niż 12 V, ponieważ może to uszkodzić płytkę lub podłączone elementy. Nie określono dokładnego sposobu doprowadzenia zasilania ani tego, do którego punktu układu odnosi się podana granica. Przed podłączeniem zasilania należy sprawdzić układ połączeń właściwy dla tej płytki.

Instrukcja

1. Umieść płytkę na stabilnej, suchej i nieprzewodzącej powierzchni.
2. Przy odłączonym zasilaniu umieść elementy w polach płytki i wykonaj potrzebne połączenia.
3. Nie zakładaj układu połączeń pól ani torów zasilania bez sprawdzenia dokumentacji lub oznaczeń właściwych dla egzemplarza.
4. Przed uruchomieniem sprawdź połączenia oraz napięcie. Nie przekraczaj 12 V; dobierz napięcie do podłączonych elementów.
5. Odłącz zasilanie przed zmianą połączeń.

Źródło nie podaje pinoutu, mapy połączeń ani platformy programistycznej. Nie można więc przygotować pewnego przykładu kodu Arduino dla tego produktu.

Podłączenie

Płytka ma 830 pól oraz dwa tory zasilania. Materiał źródłowy nie określa, które pola są ze sobą połączone ani jak doprowadzić zasilanie. Przed wykonaniem układu sprawdź mapę połączeń dla tej wersji płytki; nie podłączaj zasilania do przypadkowych pól.

Informacje bezpieczeństwa

• Używaj płytki w suchym miejscu, na stabilnym podłożu.
• Podłączaj zasilanie dopiero po sprawdzeniu połączeń i napięcia.
• Nie przekraczaj 12 V zgodnie z ostrzeżeniem w materiale źródłowym.
• Odłącz zasilanie przed przekładaniem przewodów lub elementów.
• Używaj komponentów i przewodów odpowiednich do napięcia oraz prądu danego układu.
• Drobne elementy przechowuj poza zasięgiem małych dzieci; mogą stwarzać ryzyko połknięcia.

Ostrzeżenia

• Napięcie powyżej 12 V może uszkodzić płytkę lub podłączone komponenty.
• Nie podłączaj zasilania przed sprawdzeniem układu połączeń; błędne połączenie może spowodować zwarcie lub uszkodzenie elementów.
• Nie zmieniaj połączeń w zasilonym układzie.
• Nie używaj płytki w wilgotnym środowisku ani do pracy z napięciem sieciowym.

Przeznaczenie produktu

• Do prototypowania i testowania niskonapięciowych układów elektronicznych.
• Do projektów edukacyjnych, hobbystycznych i warsztatowych.
• Do tymczasowego łączenia elementów elektronicznych bez lutowania.

Zastosowania wykluczone

• Nie jest przeznaczona do instalacji napięcia sieciowego ani innych zastosowań wysokiego napięcia.
• Nie stosuj jej w urządzeniach medycznych, systemach bezpieczeństwa życia ani aplikacjach, w których awaria może spowodować zagrożenie.
• Nie przekraczaj limitu 12 V wskazanego w materiale źródłowym.

Zawartość zestawu

• Płytka stykowa prototypowa MB-102, 830 pól

Najczęstsze pytania

Ile pól ma płytka?
Płytka ma 830 pól.

Ile torów zasilania ma model MB-102?
Według materiału źródłowego ma dwa tory zasilania.

Jakie są wymiary płytki?
165 × 55 × 10 mm.

Jakie maksymalne napięcie podaje materiał źródłowy?
Ostrzega, aby nie przekraczać 12 V. Nie podaje szczegółów punktu, do którego odnosi się ta wartość.

Czy płytka wymaga lutowania?
Jest przeznaczona do prototypowania na płytce stykowej, bez lutowania elementów do płytki.

O produkcie

MB-102 to płytka stykowa do szybkiego składania i sprawdzania prototypów elektronicznych. Montaż bez lutowania ułatwia zmianę rozmieszczenia elementów i poprawianie połączeń podczas pracy. 830 pól i dwa tory zasilania pozwalają przygotować układy z elementami takimi jak rezystory, kondensatory, diody czy mikrokontrolery. Przed użyciem należy zweryfikować mapę połączeń pól dla tej płytki i przestrzegać ostrzeżenia o limicie 12 V.

Dlaczego warto

• 830 pól do prototypowania
• Dwa tory zasilania
• Montaż układów bez lutowania
• Kompaktowe wymiary: 165 × 55 × 10 mm
• Zastosowanie w projektach edukacyjnych i hobbystycznych
