Opis
Opis produktu

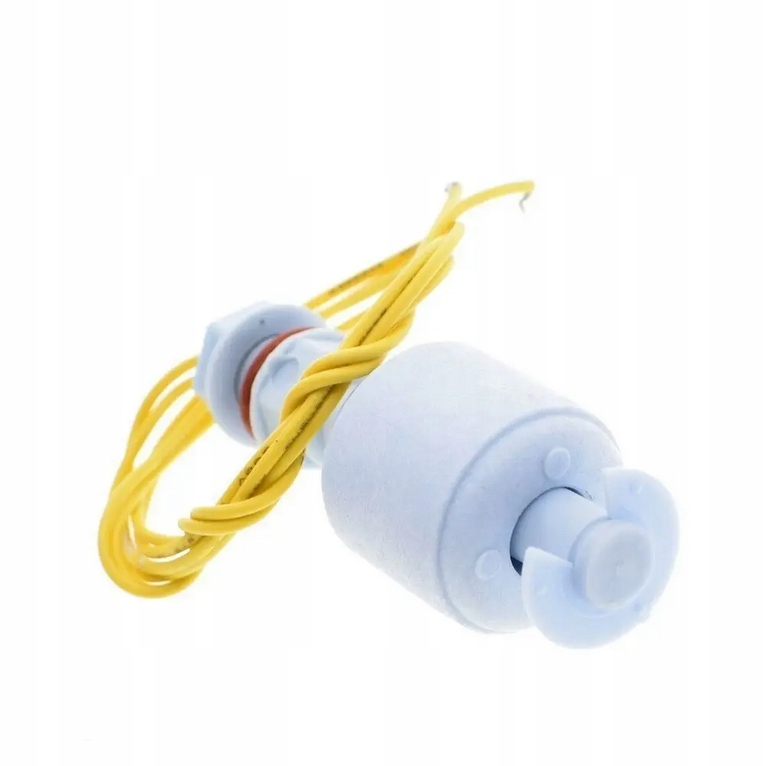

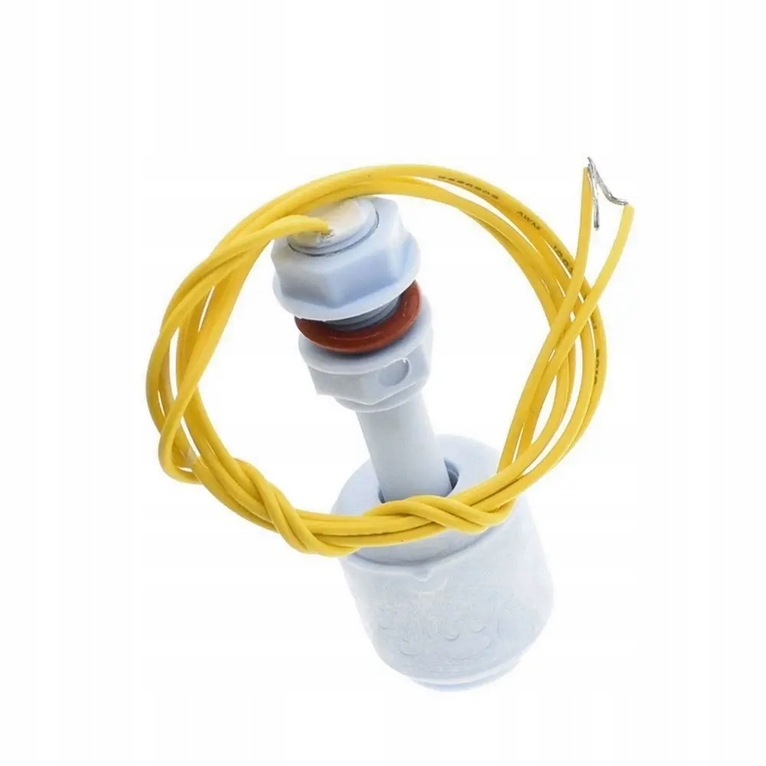

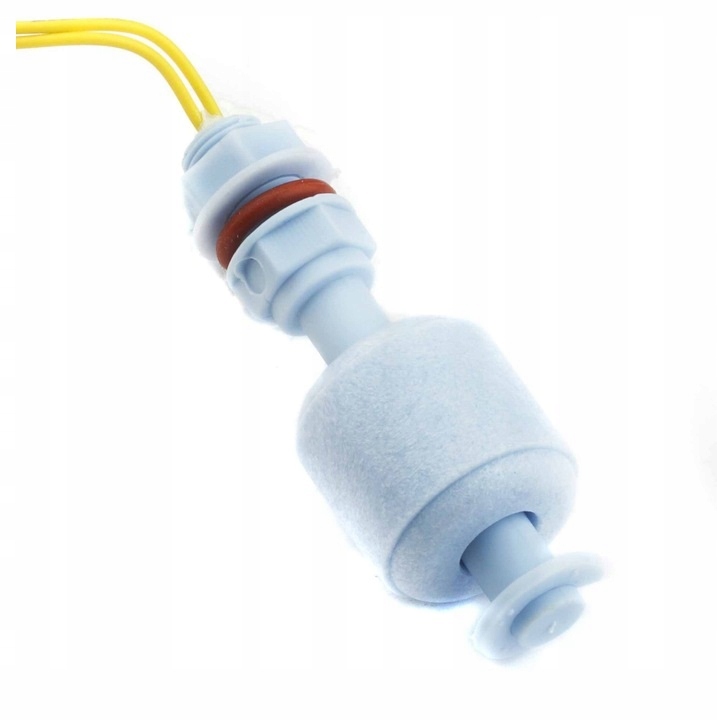

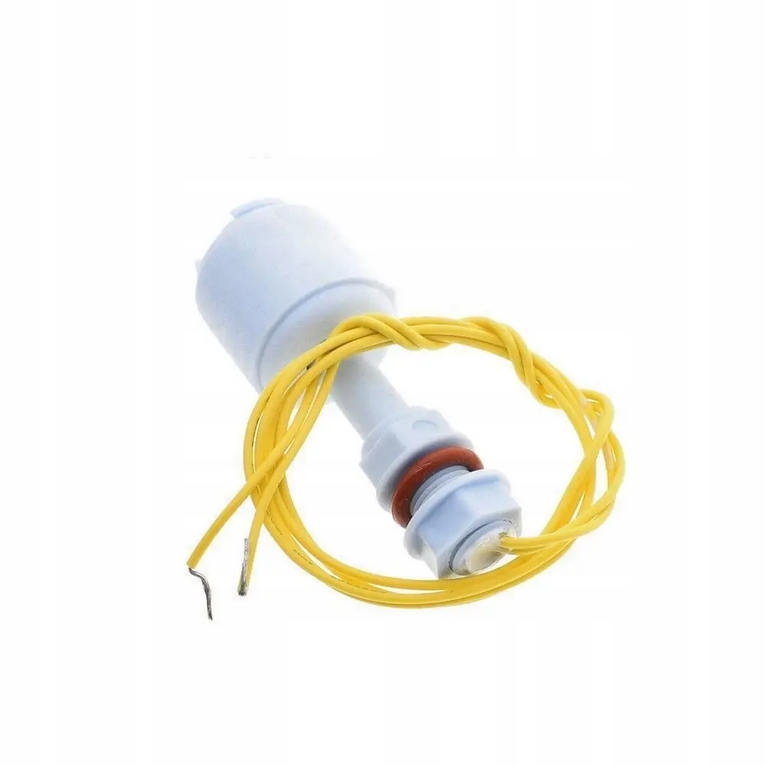

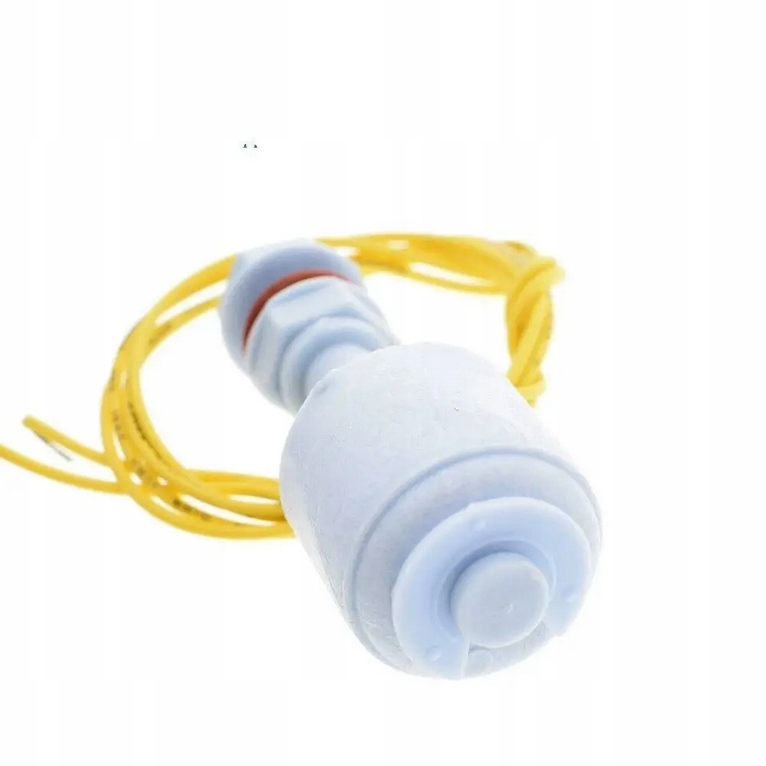

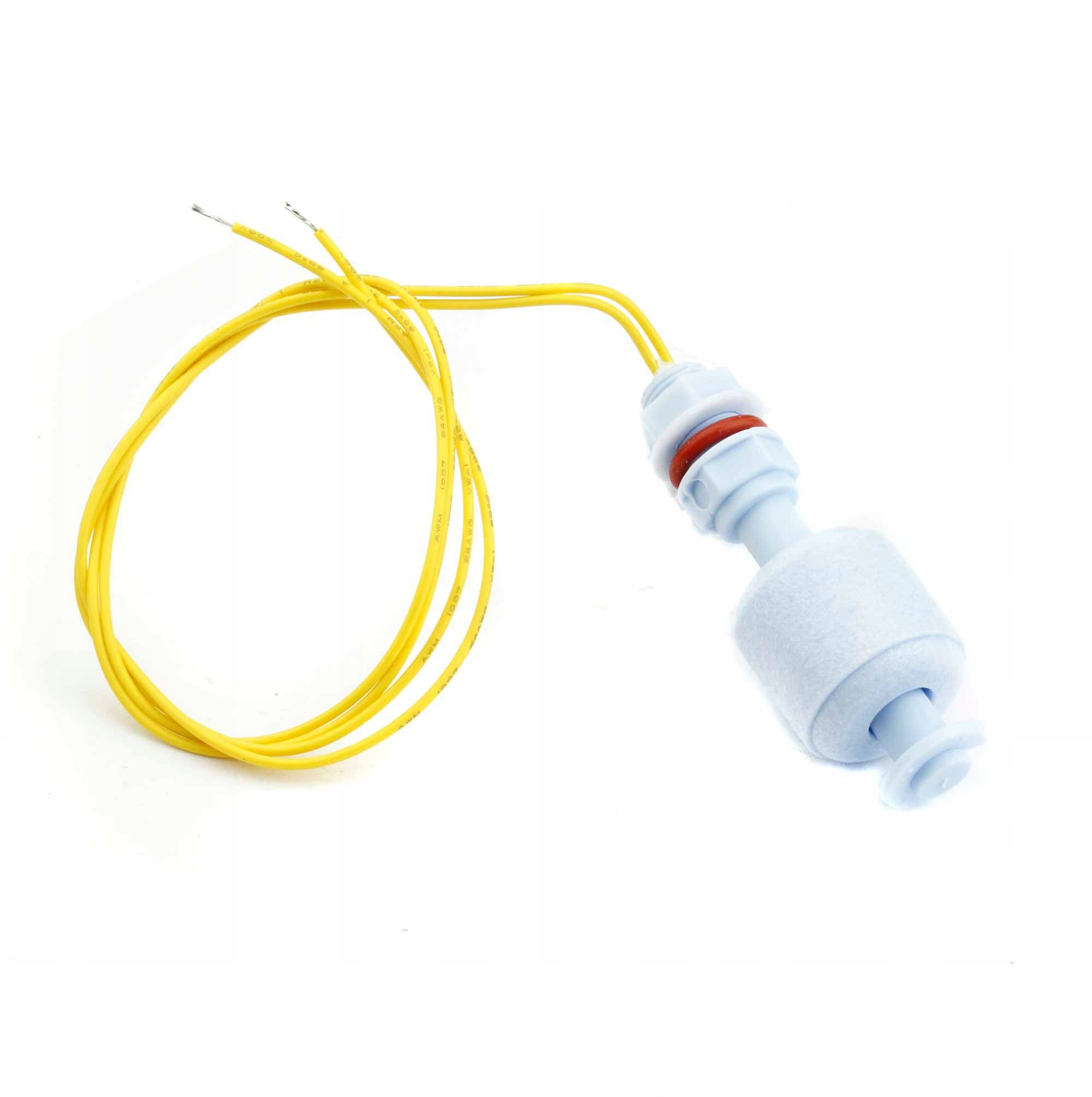

Pływakowy czujnik poziomu wody wykorzystuje magnes i kontaktron do otwierania lub zamykania obwodu w zależności od położenia pływaka. Tryb NO/NC można zmienić przez odwrócenie pływaka.
Cechy produktu
- działanie jako przełącznik kontaktronowy
- tryb NO/NC zmieniany przez odwrócenie pływaka
- mocowanie gwintowane M10
- przewody o długości około 35 cm
- maksymalne obciążenie: 5 W
Cechy szczegółowe
- kontaktron magnetyczny: zmienia stan obwodu wraz ze zmianą położenia pływaka

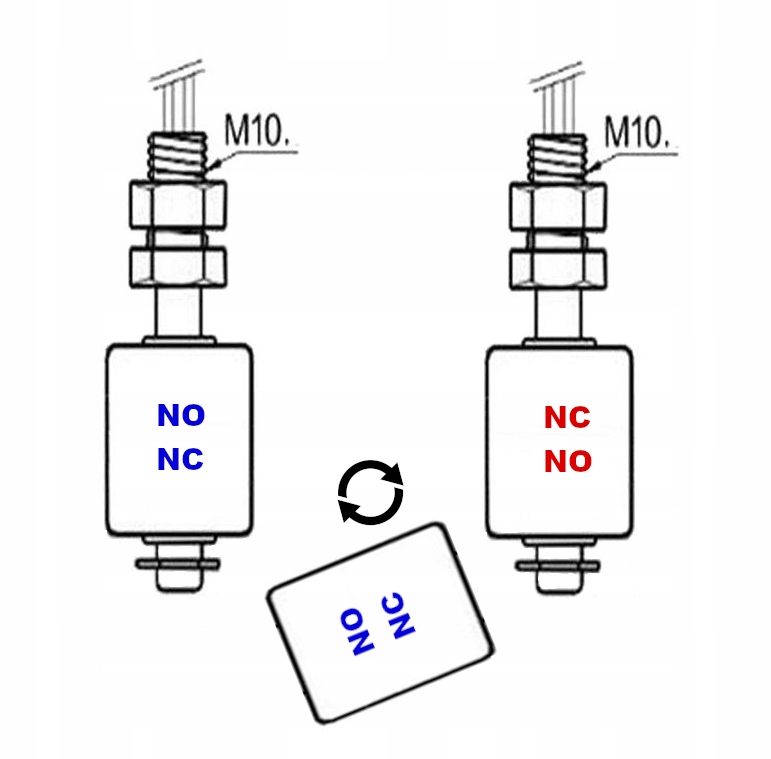

- konfigurowalny tryb NO/NC: działanie można zmienić przez obrócenie pływaka o 180°
- mocowanie M10: umożliwia zamocowanie czujnika w otworze montażowym o odpowiednim wymiarze
- przewody około 35 cm: pozwalają doprowadzić sygnał do układu sterującego
- maksymalne obciążenie 5 W: ogranicza moc przełączanego obwodu; nie należy przekraczać tej wartości
Zastosowanie
- sygnalizowanie poziomu wody w zbiorniku
- wykrywanie poziomu wody w akwarium
- sterowanie uzupełnianiem lub opróżnianiem zbiornika przez odpowiedni układ sterujący
- alarm wysokiego lub niskiego poziomu cieczy
- wejście sygnałowe w projektach Arduino, ESP32, Raspberry Pi lub PLC, po zastosowaniu właściwego interfejsu
Specyfikacja techniczna
- typ: pływakowy czujnik poziomu z kontaktronem
- tryb pracy: NO/NC, zmieniany przez odwrócenie pływaka
- napięcie sygnału podane w materiale: 5–220 V; wymagane potwierdzenie dopuszczalnych warunków przełączania dla konkretnego zastosowania
- maksymalne obciążenie: 5 W
- materiał: tworzywo sztuczne, opisane jako odporne na wilgoć
- długość przewodów: około 35 cm
- średnica gwintu mocującego: M10
- montaż: pionowy według specyfikacji źródłowej
Zasilanie
Czujnik działa jako mechaniczny przełącznik kontaktronowy i nie wymaga własnego zasilania. W obwodzie sygnałowym może być potrzebne zewnętrzne napięcie oraz rezystor podciągający. Materiał źródłowy podaje zakres 5–220 V, ale nie precyzuje szczegółowych warunków pracy ani parametrów obciążenia poza limitem 5 W. Przed podłączeniem należy zweryfikować dopuszczalne napięcie i obciążenie; nie traktować podanego zakresu jako potwierdzenia możliwości bezpośredniego przełączania sieci 230 V.
Instrukcja
- Zamocuj czujnik w zbiorniku w sposób zapewniający swobodny ruch pływaka. Specyfikacja źródłowa podaje montaż pionowy i gwint M10.
- Przy odłączonym zasilaniu sprawdź działanie styków miernikiem w obu położeniach pływaka. Materiał zawiera niespójne informacje o stanie styków przy uniesionym pływaku, dlatego ustal rzeczywisty stan NO/NC dla zamontowanego egzemplarza.
- Do odczytu na Arduino podłącz jeden przewód czujnika do GND, a drugi do wejścia cyfrowego. Zastosuj rezystor 10 kΩ między wejściem a logicznym VCC. Używaj wyłącznie niskiego napięcia zgodnego z płytką i nie przekraczaj parametrów styków.
- Wgraj poniższy szkic. Przy takim podłączeniu zamknięcie styku daje LOW, a otwarcie HIGH. Dokładny stan odpowiadający położeniu pływaka zależy od jego ustawienia.
// Przykład odczytu pływakowego czujnika na wejściu cyfrowym Arduino.
// Połączenie: jeden przewód czujnika do GND, drugi do D2.
// Rezystor 10 kΩ łączy D2 z logicznym VCC, dzięki czemu otwarty styk
// daje stan HIGH, a zamknięty styk zwiera wejście do GND i daje LOW.
// Do obwodu nie wolno podłączać napięcia sieciowego.
const byte pinCzujnika = 2; // Wejście cyfrowe D2
void setup() {
pinMode(pinCzujnika, INPUT); // Wymagany zewnętrzny rezystor podciągający
Serial.begin(9600); // Uruchomienie komunikacji z monitorem portu
}
void loop() {
// Odczyt stanu styku: LOW oznacza styk zamknięty, HIGH — otwarty.
const int stan = digitalRead(pinCzujnika);
if (stan == LOW) {
Serial.println("Styk zamkniety");
} else {
Serial.println("Styk otwarty");
}
delay(200); // Ograniczenie częstotliwości komunikatów
}
Podłączenie
Do prostego odczytu niskonapięciowego na Arduino: jeden przewód czujnika podłącz do GND, drugi do wejścia cyfrowego, np. D2. Materiał źródłowy zaleca rezystor 10 kΩ między wejściem a VCC. Przy takim układzie zamknięty styk daje LOW, a otwarty HIGH. Źródło nie określa kolorów przewodów ani ich polaryzacji. Przed podłączeniem do innego urządzenia sprawdź wymagania jego wejścia i dopuszczalne parametry styków.
Kompatybilność
- Arduino — jako wejście przełącznikowe, przy właściwym podłączeniu niskonapięciowym
- ESP32 — przez wejście i układ dopasowany do poziomów logicznych płytki
- Raspberry Pi — przez odpowiedni obwód wejściowy zgodny z poziomami GPIO
- PLC — przez wejście zgodne z parametrami czujnika i sterownika
Informacje bezpieczeństwa
- Montaż i zmianę położenia pływaka wykonuj przy odłączonym zasilaniu obwodu.
- Przed użyciem sprawdź działanie styków oraz dopuszczalne napięcie i obciążenie; podana w materiale wartość maksymalna wynosi 5 W.
- Używaj czujnika w obwodach o parametrach odpowiednich dla urządzenia sterującego i zastosowanego okablowania.
- Zabezpiecz połączenia elektryczne przed wodą i wilgocią; sam opis odporności elementu na wilgoć nie potwierdza szczelności całej instalacji.
- Przy pracy w pobliżu cieczy odłącz zasilanie przed regulacją lub serwisem i nie dotykaj odsłoniętych przewodów pod napięciem.
Ostrzeżenia
- Nie podłączaj czujnika bezpośrednio do sieci 230 V. Materiał podaje zakres do 220 V, ale nie potwierdza bezpiecznego przełączania napięcia sieciowego; wskazuje też na potrzebę użycia przekaźnika lub stycznika.
- Nie przekraczaj maksymalnego obciążenia 5 W.
- Nie załączaj bezpośrednio obciążeń LED ani indukcyjnych — źródło wyklucza takie zastosowanie.
- Nie podłączaj przewodów czujnika bezpośrednio do wejść mikrokontrolera, jeśli napięcie obwodu może przekroczyć dopuszczalne napięcie wejścia.
- Nie wykonuj regulacji pływaka ani połączeń przy zasilonym obwodzie.
Przeznaczenie produktu
- sygnalizacja poziomu wody w zbiornikach i akwariach
- niskonapięciowe układy automatyki i projekty edukacyjne lub DIY
- sterowanie pompą lub zaworem za pośrednictwem odpowiedniego układu wykonawczego
Zastosowania wykluczone
- nie stosować jako jedynego zabezpieczenia w systemach, w których awaria czujnika może spowodować zagrożenie dla ludzi lub mienia
- nie używać do bezpośredniego załączania sieci 230 V ani odbiorników LED lub indukcyjnych
- nie stosować poza potwierdzonymi parametrami napięcia i obciążenia
- materiał nie potwierdza przydatności do cieczy innych niż woda ani do zastosowań wymagających określonych atestów
Zawartość zestawu
- pływakowy czujnik poziomu cieczy z przewodami
Najczęstsze pytania
Czy czujnik wymaga zasilania?
Nie. Jest przełącznikiem kontaktronowym; napięcie może być potrzebne w obwodzie, który odczytuje jego stan.
Jak zmienić tryb NO/NC?
Po odłączeniu zasilania zdejmij pierścień osadczy, odwróć pływak o 180° i zamontuj go ponownie. Po zmianie sprawdź stan styków miernikiem.
Czy można podłączyć go bezpośrednio do Arduino?
Można użyć go jako niskonapięciowego styku wejściowego, z podłączeniem zgodnym ze schematem oraz poziomami logicznymi płytki. Nie podłączaj do wejścia mikrokontrolera obwodu o wyższym napięciu.
Czy czujnik może bezpośrednio sterować pompą?
Nie należy zakładać, że może przełączać pompę bezpośrednio. Maksymalne obciążenie podane w źródle wynosi 5 W, a dla większych obciążeń potrzebny jest odpowiedni układ pośredniczący.
Jaki stan styków występuje przy uniesionym pływaku?
Materiał źródłowy podaje niespójne informacje. Rzeczywisty stan zależy od ustawienia pływaka i należy go sprawdzić po montażu.
O produkcie
Czujnik wykrywa zmianę poziomu cieczy mechanicznie: ruch pływaka przesuwa magnes względem kontaktronu, który otwiera lub zamyka obwód. Dzięki temu może przekazywać prosty sygnał do sterownika, układu alarmowego lub niskonapięciowego projektu automatyki. Tryb pracy można zmienić przez odwrócenie pływaka. Przed wdrożeniem warto zweryfikować stan styków i parametry obciążenia, szczególnie przy sterowaniu urządzeniami wykonawczymi.
Dlaczego warto
- mechaniczne wykrywanie poziomu bez zasilania samego czujnika
- możliwość zmiany działania NO/NC przez odwrócenie pływaka
- mocowanie gwintowane M10
- przewody o długości około 35 cm
- możliwość wykorzystania jako sygnału wejściowego w układach sterujących
