Opis produktu

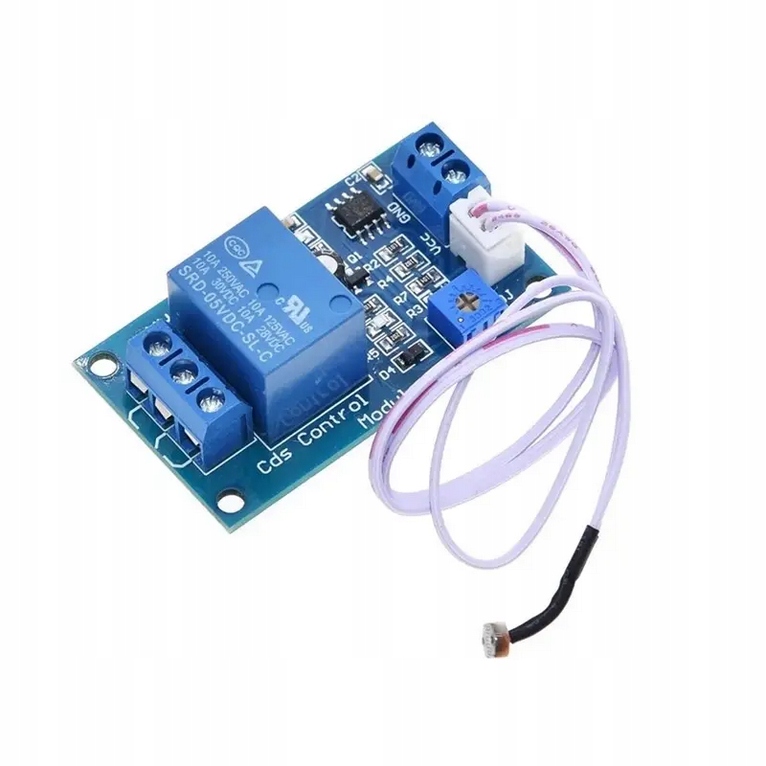

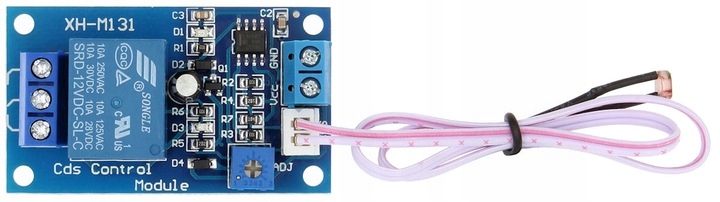

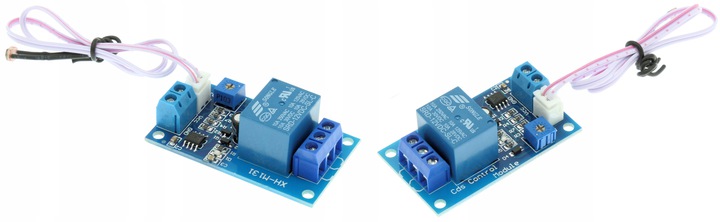

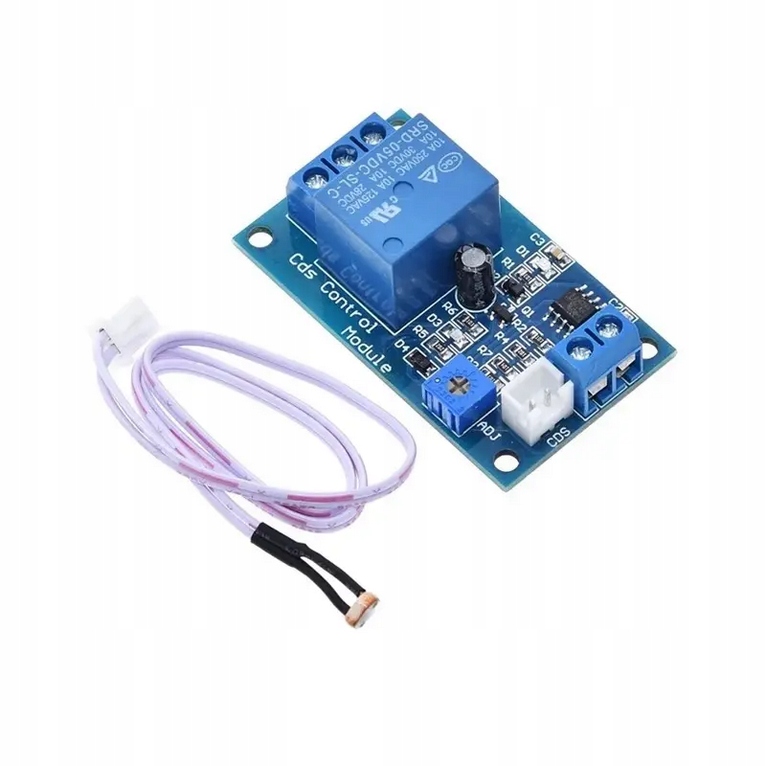

XH-M131 to moduł przekaźnikowy reagujący na natężenie światła wykrywane przez wbudowany fotorezystor. Potencjometr umożliwia regulację progu zadziałania, a dioda LED sygnalizuje stan przekaźnika.
Cechy produktu
- wbudowany fotorezystor
- regulacja progu potencjometrem
- przekaźnik jednokanałowy
- sygnalizacja LED stanu przekaźnika
- zasilanie 12 V DC
- styki COM, NO i NC
Cechy szczegółowe
- fotorezystor: wykrywa zmiany natężenia światła w otoczeniu
- regulowany próg: potencjometr pozwala ustawić poziom światła, przy którym moduł zmienia stan przekaźnika
- przekaźnik jednokanałowy: umożliwia przełączanie jednego obwodu zewnętrznego
- styki COM, NO i NC: pozwalają wybrać połączenie normalnie otwarte lub normalnie zamknięte
- dioda LED: sygnalizuje stan przekaźnika
- zasilanie 12 V DC: określone napięcie zasilania modułu
Zastosowanie
- automatyczne sterowanie lampami ogrodowymi lub oświetleniem
- załączanie urządzeń zależnie od poziomu światła
- projekty DIY i edukacyjne z automatyką
- układy, w których zmiana oświetlenia ma przełączać zewnętrzny obwód
Specyfikacja techniczna
- model: XH-M131
- typ: przekaźnik zmierzchowy z czujnikiem światła
- czujnik: fotorezystor
- liczba kanałów przekaźnika: 1
- napięcie zasilania: 12 V DC
- maksymalne obciążenie styków: 10 A przy 250 V AC lub 10 A przy 30 V DC
- regulacja progu: potencjometr
- sygnalizacja stanu przekaźnika: dioda LED
- temperatura pracy: od -40°C do +85°C
- wymiary: około 50 × 26 × 18 mm
Zasilanie
Moduł wymaga zasilania 12 V DC podawanego na zaciski VCC i GND. Źródło zasilania nie jest opisane w materiale źródłowym; przed podłączeniem należy sprawdzić polaryzację i oznaczenia na module.
Instrukcja
- Przed montażem odłącz zasilanie modułu i obwodu przełączanego.
- Podłącz zasilacz 12 V DC do zacisków VCC i GND, zachowując właściwą polaryzację.
- Podłącz przełączany obwód do styków przekaźnika: COM jest stykiem wspólnym, NO jest normalnie otwarty, a NC normalnie zamknięty.
- Wybierz NO lub NC zależnie od wymaganego sposobu pracy obwodu.
- Włącz zasilanie i obserwuj diodę LED sygnalizującą stan przekaźnika.
- Ustaw próg zadziałania potencjometrem, zmieniając oświetlenie fotorezystora i obserwując przełączanie przekaźnika.
- Przy instalacji obwodów sieciowych montaż i podłączenie powinny być wykonane przez osobę z odpowiednimi kwalifikacjami.
Moduł działa jako samodzielny układ; materiał źródłowy nie podaje interfejsu ani sposobu sterowania z mikrokontrolera.
Podłączenie
| Zacisk | Funkcja |
|—|—|
| VCC | zasilanie modułu 12 V DC |
| GND | masa zasilania |
| COM | wspólny styk przekaźnika |
| NO | styk normalnie otwarty |
| NC | styk normalnie zamknięty |
NO i NC to styki przekaźnika przeznaczone do obwodu przełączanego, a nie zaciski zasilania modułu. Zachowaj rozdzielenie obwodu zasilającego moduł od przełączanego obwodu zgodnie z wymaganiami instalacji.
Informacje bezpieczeństwa
- Montaż i podłączenie powinny być wykonywane przez osoby wykwalifikowane lub pod ich nadzorem.
- Przed zmianą połączeń odłącz zasilanie modułu oraz obwodu przełączanego.
- Zasilaj moduł napięciem 12 V DC; nie podłączaj tego napięcia do styków przekaźnika.
- Nie przekraczaj podanych maksymalnych parametrów styków: 10 A przy 250 V AC lub 10 A przy 30 V DC.
- Zapewnij osłonę przed przypadkowym dotknięciem części pod napięciem i zamocuj moduł w sposób ograniczający ryzyko zwarcia.
- Stosuj moduł w warunkach mieszczących się w podanym zakresie temperatur pracy od -40°C do +85°C.
- Dobierz przewody, zabezpieczenia i obudowę odpowiednio do przełączanego napięcia oraz obciążenia.
Ostrzeżenia
- Zaciski przekaźnika mogą przełączać napięcie sieciowe do 250 V AC; nie dotykaj ich podczas pracy.
- Nie podawaj napięcia sieciowego na zaciski VCC i GND — zasilanie modułu wynosi 12 V DC.
- Nie przekraczaj maksymalnego obciążenia styków 10 A przy podanych napięciach.
- Nie wykonuj połączeń ani regulacji w obwodzie pod napięciem.
- Materiał źródłowy nie określa stopnia ochrony ani odporności modułu na wilgoć; nie zakładaj, że nadaje się do montażu na zewnątrz bez odpowiedniej obudowy.
Przeznaczenie produktu
- element niskonapięciowych projektów automatyki i elektroniki
- automatyczne przełączanie obwodu zależnie od poziomu oświetlenia
- zastosowania edukacyjne i hobbystyczne
Zastosowania wykluczone
- nie stosować jako jedynego elementu układu bezpieczeństwa lub ochrony życia
- nie stosować w urządzeniach medycznych
- nie używać poza podanymi parametrami zasilania i styków
- nie montować na zewnątrz bez ochrony przed warunkami środowiskowymi, których odporność modułu nie została określona
Najczęstsze pytania
Jakie napięcie zasila moduł?
Moduł wymaga zasilania 12 V DC podawanego na zaciski VCC i GND.
Jak ustawić próg zadziałania?
Próg reguluje się potencjometrem. Zmianę stanu przekaźnika można obserwować za pomocą diody LED.
Jakie styki przekaźnika są dostępne?
COM jest stykiem wspólnym, NO normalnie otwartym, a NC normalnie zamkniętym.
Czy moduł można bezpośrednio podłączyć do Arduino?
Źródło nie podaje interfejsu ani połączeń do Arduino. Opisuje moduł jako samodzielny układ zasilany napięciem 12 V DC.
O produkcie
XH-M131 łączy fotorezystor, regulowany potencjometr i przekaźnik w jednym module. Poziom światła jest wykrywany przez fotorezystor, a po przekroczeniu ustawionego progu zmienia się stan przekaźnika. Styki COM, NO i NC pozwalają dobrać sposób włączenia modułu w przełączany obwód. Taka konstrukcja może służyć do budowy prostych układów automatyki oświetlenia oraz projektów edukacyjnych.
Dlaczego warto
- fotorezystor i przekaźnik zintegrowane w jednym module
- regulacja progu światła potencjometrem
- wybór styku NO lub NC
- dioda LED sygnalizująca stan przekaźnika
- podane parametry styków dla obciążenia AC i DC
