Opis

Opis produktu

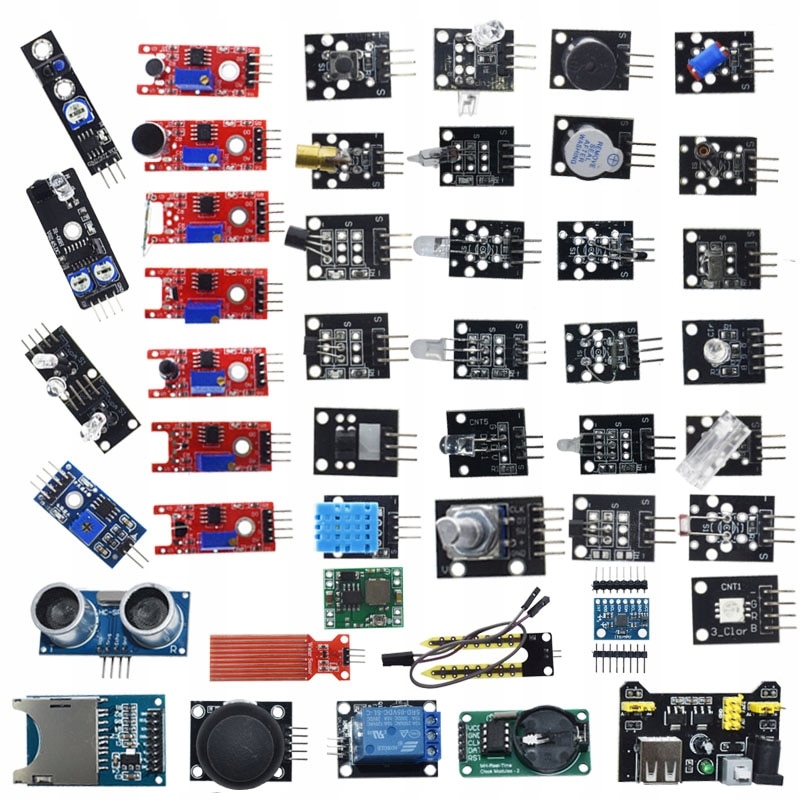

Zestaw IMZ STEM Lab zawiera 45 różnych modułów elektronicznych umożliwiających wykonywanie prostych eksperymentów oraz bardziej rozbudowanych projektów z wykorzystaniem mikrokontrolerów. Poszczególne elementy pozwalają mierzyć temperaturę, wilgotność, ciśnienie atmosferyczne, odległość, natężenie światła, obecność wody, wilgotność gleby, drgania, przechylenie, dźwięk oraz pole magnetyczne.

W zestawie znajdują się również moduły wejściowe pozwalające reagować na działania użytkownika: przycisk, joystick, enkoder obrotowy oraz czujnik dotyku. Moduły wyjściowe obejmują diody LED, buzzery, laser i przekaźnik. Dzięki temu można wykonywać kompletne projekty, w których mikrokontroler odczytuje sygnał z czujnika, przetwarza go i steruje wybranym elementem wykonawczym.

Komplet został rozszerzony o popularne moduły stosowane w projektach edukacyjnych i hobbystycznych: ultradźwiękowy czujnik odległości SR04, czujnik ciśnienia atmosferycznego BMP280, moduł żyroskopu i akcelerometru MPU-6050, zegar czasu rzeczywistego DS1302, czytnik kart pamięci, moduł zasilania płytki stykowej oraz przetwornicę obniżającą napięcie.

W porównaniu ze standardowymi zestawami KY usunięto moduły KY-017 oraz KY-027 zawierające przełączniki rtęciowe. Zostały one zastąpione czujnikiem wibracji SW-420 z regulacją czułości oraz cyfrowym czujnikiem ciśnienia atmosferycznego i temperatury BMP280.

Moduły mogą być wykorzystywane z popularnymi płytkami zgodnymi z Arduino®, a po uwzględnieniu poziomów napięć logicznych również z ESP32, ESP8266, Raspberry Pi Pico oraz innymi mikrokontrolerami. Zestaw nie zawiera płytki sterującej — użytkownik może dobrać ją odpowiednio do realizowanego projektu.

Cechy produktu

45 różnych modułów elektronicznych w jednym zestawie
czujniki analogowe i cyfrowe
elementy wejściowe, wyjściowe, pomiarowe i zasilające
moduły do nauki podstaw elektroniki oraz programowania
czujniki temperatury, wilgotności, ciśnienia, światła, dźwięku, ruchu i pola magnetycznego
czujnik odległości SR04
żyroskop i akcelerometr MPU-6050
barometryczny czujnik ciśnienia BMP280
zegar czasu rzeczywistego RTC DS1302
czytnik kart pamięci
joystick oraz enkoder obrotowy
przekaźnik, laser, buzzery i różne diody LED
moduł zasilania płytki stykowej
przetwornica step-down 3 A
brak modułów wykorzystujących przełączniki rtęciowe
możliwość wykonywania wielu niezależnych eksperymentów bez kupowania każdego modułu osobno

Cechy szczegółowe

Rozszerzony zestaw edukacyjny
Komplet zawiera elementy umożliwiające poznanie różnych sposobów odczytywania sygnałów: analogowych, cyfrowych, impulsowych oraz przesyłanych przez interfejsy komunikacyjne.
Czujniki środowiskowe
Zestaw pozwala mierzyć między innymi temperaturę, wilgotność powietrza, ciśnienie atmosferyczne, natężenie światła, obecność wody oraz wilgotność gleby.
Czujniki ruchu i położenia
Moduły przechyłu, drgań, wstrząsów, żyroskop i akcelerometr umożliwiają tworzenie alarmów, liczników ruchu oraz prostych układów reagujących na zmianę położenia.
Moduły optyczne
W komplecie znajdują się między innymi fotorezystor, odbiornik i nadajnik podczerwieni, czujnik szczelinowy, czujnik odbiciowy, optyczny czujnik przeszkody oraz laser.
Czujniki pola magnetycznego
Kilka różnych modułów pozwala porównać działanie kontaktronów oraz czujników Halla o wyjściu cyfrowym i analogowym.
Moduły sterowane przez użytkownika
Joystick, przycisk, enkoder oraz czujnik dotyku umożliwiają budowę prostych paneli sterowania i interfejsów użytkownika.
Elementy wykonawcze i sygnalizacyjne
Diody LED, buzzery, laser oraz przekaźnik pozwalają sygnalizować zdarzenia oraz sterować zewnętrznymi urządzeniami.
Elementy do bardziej rozbudowanych projektów
BMP280, MPU-6050, RTC DS1302 oraz czytnik kart pamięci umożliwiają realizację stacji pogodowych, rejestratorów danych, zegarów i urządzeń pomiarowych.
Bez modułów rtęciowych
Standardowe moduły KY-017 oraz KY-027 zostały zastąpione przez SW-420 i BMP280. Dzięki temu zestaw jest praktyczniejszy i lepiej nadaje się do współczesnych projektów edukacyjnych.

Zastosowanie

nauka podstaw elektroniki
nauka programowania mikrokontrolerów
zajęcia szkolne i warsztatowe
projekty STEM
budowa układów prototypowych
wykonywanie eksperymentów na płytce stykowej
projekty DIY
proste układy alarmowe i sygnalizacyjne
roboty mobilne
stacje pogodowe
rejestratory danych
układy automatycznego nawadniania
wykrywanie przeszkód
pomiar odległości
sterowanie oświetleniem LED
nauka obsługi sygnałów analogowych i cyfrowych
nauka komunikacji z modułami zewnętrznymi
porównywanie różnych metod wykrywania tego samego zjawiska

Specyfikacja techniczna

marka: IMZ STEM Lab
rodzaj produktu: zestaw modułów elektronicznych i czujników
liczba elementów funkcjonalnych: 45
rodzaje sygnałów: analogowe, cyfrowe, impulsowe oraz interfejsy komunikacyjne
obsługiwane napięcia: zależne od wybranego modułu
typowe napięcia wykorzystywane przez moduły: 3,3 V oraz 5 V

Instrukcja

Przygotowanie stanowiska

Wybierz moduł, który chcesz przetestować.
Sprawdź opis jego wyprowadzeń oraz wymagane napięcie zasilania.
Przygotuj płytkę mikrokontrolera, przewody połączeniowe oraz — jeżeli jest potrzebna — płytkę stykową.
Wykonuj połączenia przy odłączonym zasilaniu.
Przed uruchomieniem sprawdź poprawność polaryzacji przewodów zasilających.
Wgraj do mikrokontrolera odpowiedni program testowy.
Włącz zasilanie i obserwuj działanie modułu.

Ważne zasady

Nie zakładaj, że wszystkie moduły mają identyczny układ wyprowadzeń.
Przed podłączeniem zawsze sprawdź nadruki na płytce.
Nie podawaj napięcia 5 V na wejścia mikrokontrolera pracującego z logiką 3,3 V.
Nie przekraczaj parametrów napięciowych i prądowych używanego modułu.
Moduły przeznaczone do kontaktu z wodą lub glebą zanurzaj wyłącznie w części pomiarowej.
Nie zanurzaj całej płytki elektronicznej.
Moduł laserowy uruchamiaj wyłącznie w sposób kontrolowany.

podlaczenie

Najczęściej spotykane oznaczenia wyprowadzeń

VCC, + — dodatnie napięcie zasilania
GND, - — masa układu
S, SIG — wyjście lub wejście sygnałowe
A0, AO — wyjście analogowe
D0, DO — wyjście cyfrowe
SDA — linia danych magistrali I²C
SCL — linia zegarowa magistrali I²C
MOSI — dane wysyłane przez mikrokontroler do modułu SPI
MISO — dane przesyłane z modułu SPI do mikrokontrolera
SCK, CLK — linia zegarowa
CS — wybór urządzenia SPI
TRIG — wejście wyzwalające pomiar czujnika odległości
ECHO — wyjście impulsowe czujnika odległości
IN+, IN- — wejście modułu zasilania lub przetwornicy
OUT+, OUT- — wyjście modułu zasilania lub przetwornicy

Typowe grupy modułów

Proste moduły trzyprzewodowe

Najczęściej posiadają wyprowadzenia:

Do tej grupy należą między innymi proste czujniki mechaniczne, diody LED i buzzery.

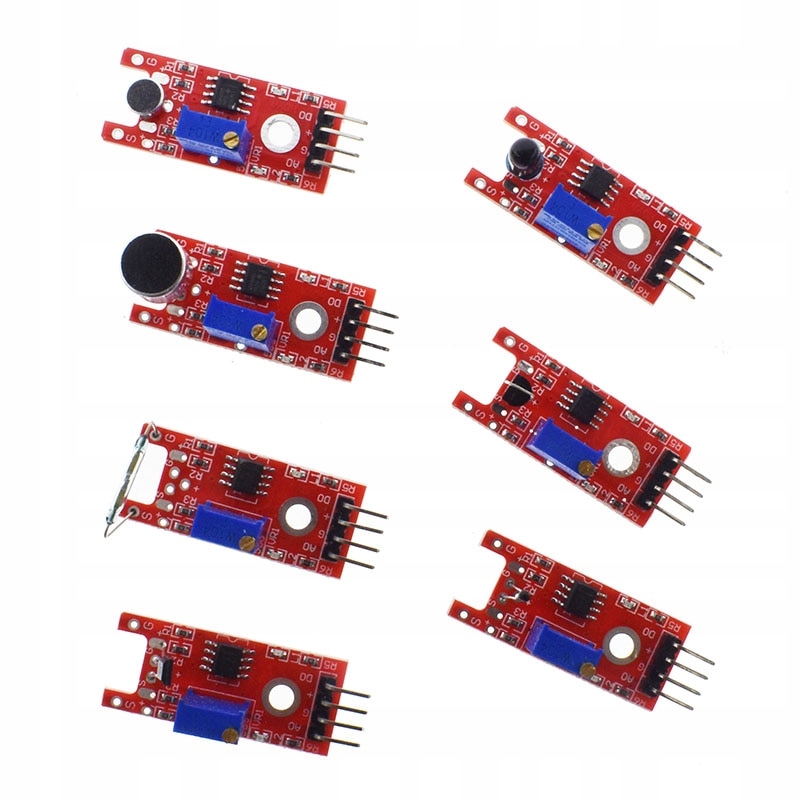

Moduły z wyjściem analogowym i cyfrowym

Najczęściej posiadają wyprowadzenia:

A0
D0
+
-

Wyjście analogowe umożliwia odczyt zmiennej wartości sygnału. Wyjście cyfrowe zmienia stan po przekroczeniu progu ustawionego potencjometrem.

Czujnik odległości SR04

Typowe wyprowadzenia:

VCC
TRIG
ECHO
GND

W przypadku mikrokontrolerów z logiką 3,3 V należy sprawdzić napięcie sygnału ECHO i w razie potrzeby zastosować dzielnik napięcia lub konwerter poziomów logicznych.

Moduły BMP280 oraz MPU-6050

Najczęściej komunikują się z mikrokontrolerem przez magistralę I²C:

VCC
GND
SCL
SDA

Dokładny sposób podłączenia należy sprawdzić na podstawie oznaczeń zastosowanej wersji płytki.

Czytnik kart pamięci

Najczęściej komunikuje się przez magistralę SPI:

VCC
GND
CS
SCK
MOSI
MISO

[DO WERYFIKACJI: potwierdzić typ gniazda karty oraz napięcie zasilania zastosowanej wersji modułu]

RTC DS1302

Typowe wyprowadzenia:

VCC
GND
CLK
DAT
RST

Moduł służy do przechowywania informacji o czasie i dacie po odłączeniu głównego zasilania, jeżeli zamontowano baterię podtrzymującą.

Moduł przetwornicy step-down

Typowe zaciski:

IN+
IN-
OUT+
OUT-

Przed podłączeniem odbiornika ustaw odpowiednie napięcie wyjściowe i sprawdź je miernikiem.

Podłączenie

płytki zgodne z Arduino® Uno
płytki zgodne z Arduino® Nano
płytki zgodne z Arduino® Mega
inne mikrokontrolery pracujące z logiką 5 V
ESP32 po sprawdzeniu napięć sygnałów
ESP8266 po sprawdzeniu napięć sygnałów
Raspberry Pi Pico po sprawdzeniu napięć sygnałów
Raspberry Pi po zastosowaniu odpowiedniego sposobu podłączenia oraz ochrony wejść GPIO
inne płytki rozwojowe obsługujące wymagane interfejsy

Nie wszystkie moduły można podłączyć bezpośrednio do każdej płytki. Zawsze należy sprawdzić napięcie zasilania, poziom logiczny sygnału oraz wymagany interfejs komunikacyjny.

Informacje bezpieczeństwa

Produkt jest zestawem komponentów elektronicznych przeznaczonych do nauki, prototypowania i projektów DIY.
Produkt nie jest zabawką.
Produkt zawiera małe elementy. Należy przechowywać go poza zasięgiem małych dzieci.
Dzieci mogą korzystać z zestawu wyłącznie pod nadzorem osoby dorosłej posiadającej podstawową wiedzę z zakresu elektroniki.
Moduły należy użytkować wyłącznie przy bezpiecznych napięciach niskich zgodnych z ich parametrami.
Przed wykonaniem połączeń należy odłączyć zasilanie.
Należy chronić moduły przed zwarciem, odwrotną polaryzacją oraz przekroczeniem dopuszczalnego napięcia.
Elementy elektroniczne mogą być podatne na wyładowania elektrostatyczne. Należy unikać dotykania ścieżek i układów scalonych bez potrzeby.
Moduł laserowy należy użytkować ze szczególną ostrożnością. Nie wolno kierować wiązki w stronę oczu ludzi ani zwierząt.
Nie wolno kierować lasera na powierzchnie silnie odbijające światło.
Moduł z czujnikiem płomienia jest elementem edukacyjnym. Nie może zastępować certyfikowanego czujnika pożaru.
Moduł czujnika pulsu jest przeznaczony wyłącznie do eksperymentów edukacyjnych. Nie jest urządzeniem medycznym.
Moduły wykrywające wodę i wilgotność gleby nie są przeznaczone do kontaktu z wodą pitną ani żywnością.
Podczas pomiaru wilgotności należy zanurzać wyłącznie część pomiarową sondy. Nie wolno zanurzać płytki elektronicznej.
Przekaźnik jest komponentem elektronicznym. W ramach eksperymentów edukacyjnych nie należy wykorzystywać go do przełączania napięcia sieciowego 230 V.
Moduły należy przechowywać w suchym miejscu, z dala od źródeł ciepła oraz wilgoci.
Uszkodzonych, przegrzanych lub skorodowanych modułów nie należy dalej używać.

Ostrzeżenia

Nie podłączaj modułów bez wcześniejszego sprawdzenia ich napięcia zasilania.
Nie zakładaj, że kolejność pinów jest identyczna we wszystkich płytkach.
Nie podłączaj napięcia 5 V bezpośrednio do wejścia GPIO układu ESP32, ESP8266, Raspberry Pi Pico ani Raspberry Pi.
Nie wykonuj zmian w układzie przy włączonym zasilaniu.
Nie zwieraj zacisków zasilania.
Nie odwracaj polaryzacji zasilania.
Nie przekraczaj maksymalnego napięcia ani prądu używanego modułu.
Nie dotykaj elementów, które zaczęły się nadmiernie nagrzewać.
Nie zanurzaj całych modułów elektronicznych w wodzie.
Nie kieruj wiązki lasera w stronę oczu.
Nie używaj modułu płomienia jako elementu systemu bezpieczeństwa pożarowego.
Nie używaj czujnika pulsu do diagnostyki medycznej.
Nie używaj przekaźnika do eksperymentów z napięciem sieciowym 230 V.
Przed podłączeniem odbiornika do przetwornicy step-down sprawdź napięcie wyjściowe miernikiem.
Nie pozostawiaj działającego układu bez nadzoru, jeżeli nie został wcześniej sprawdzony.

Przeznaczenie produktu

nauka elektroniki
nauka programowania
eksperymenty edukacyjne
projekty STEM
prototypowanie
projekty hobbystyczne i DIY
budowa układów niskonapięciowych
testowanie sposobów odczytu czujników
tworzenie demonstracyjnych układów automatyki
wykonywanie projektów z mikrokontrolerami
zajęcia warsztatowe prowadzone pod nadzorem osoby dorosłej

Zastosowania wykluczone

urządzenia medyczne
diagnostyka zdrowotna
systemy podtrzymywania życia
certyfikowane systemy bezpieczeństwa
systemy przeciwpożarowe
instalacje alarmowe wymagające certyfikacji
zastosowania przemysłowe bez przeprowadzenia odpowiedniej oceny ryzyka
sterowanie maszynami mogącymi spowodować obrażenia
zastosowania motoryzacyjne związane z bezpieczeństwem
instalacje pracujące z napięciem sieciowym 230 V
bezpośredni kontakt z żywnością
bezpośredni kontakt z wodą pitną
zastosowania wymagające gwarantowanej dokładności pomiarowej
użytkowanie przez małe dzieci bez nadzoru osoby dorosłej

Zawartość zestawu

zawartosc_zestawu

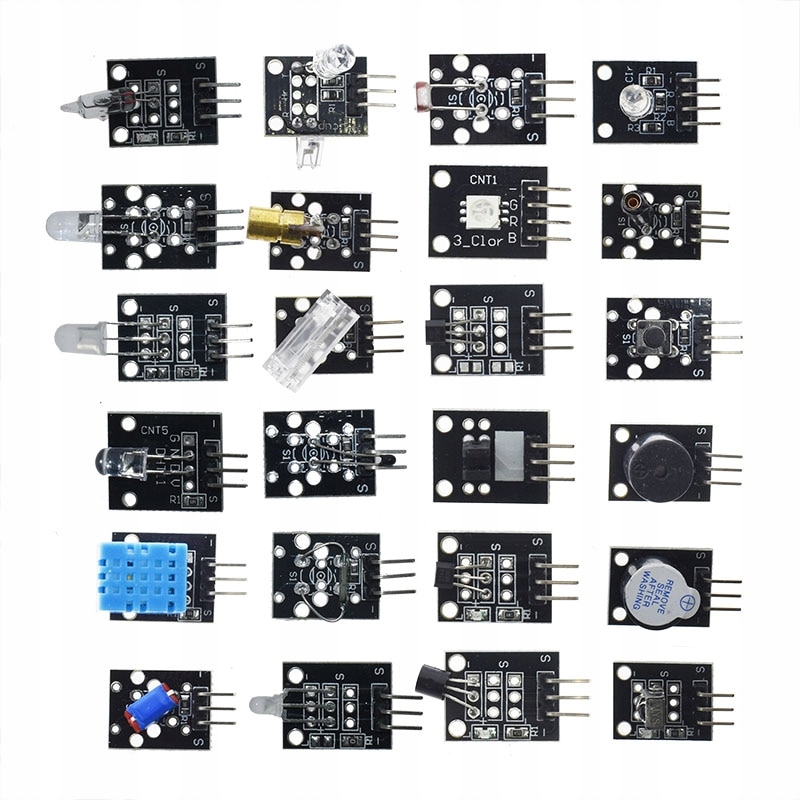

Moduł z buzzerem pasywnym
Umożliwia generowanie dźwięków o częstotliwości sterowanej przez mikrokontroler. Nadaje się do nauki obsługi sygnału PWM oraz tworzenia prostych melodii i sygnałów alarmowych.
Moduł z diodą dwukolorową 5 mm
Pozwala sterować dwoma kolorami świecenia diody LED. Może służyć jako prosty wskaźnik stanu urządzenia.
Moduł z czujnikiem wstrząsów
Reaguje na uderzenie lub gwałtowne drgania mechaniczne. Może być wykorzystywany w prostych alarmach i licznikach zdarzeń.
Moduł z fotorezystorem
Umożliwia wykrywanie zmian natężenia oświetlenia. Pozwala budować automatyczne lampki, czujniki zmierzchu i układy reagujące na zasłonięcie źródła światła.
Moduł z przełącznikiem
Zawiera przycisk lub prosty przełącznik umożliwiający ręczne wyzwalanie zdarzeń. Nadaje się do nauki obsługi wejść cyfrowych.
Moduł z czujnikiem przechyłu
Reaguje na zmianę ustawienia płytki. Może służyć do wykrywania przechylenia, obrotu lub zmiany położenia przedmiotu.
Moduł z diodą trójkolorową RGB SMD
Umożliwia mieszanie trzech podstawowych kolorów światła: czerwonego, zielonego i niebieskiego. Pozwala uzyskać różne kolory za pomocą sterowania PWM.
Moduł z nadajnikiem podczerwieni
Emituje światło podczerwone niewidoczne dla ludzkiego oka. Może służyć do wykonywania eksperymentów z transmisją IR i zdalnym sterowaniem.
Moduł z diodą trójkolorową RGB THT
Zawiera klasyczną przewlekaną diodę RGB. Pozwala ćwiczyć sterowanie kolorami oraz płynne przejścia jasności.
Moduł z czujnikiem położenia lub drgań
Reaguje na ruch mechaniczny lub zmianę położenia. Może być wykorzystany w prostych układach alarmowych i eksperymentach z wejściami cyfrowymi.
Moduł z matową diodą dwukolorową 3 mm
Zawiera niewielką diodę LED świecącą w dwóch kolorach. Nadaje się do budowy kompaktowych wskaźników stanu.
Moduł z buzzerem aktywnym
Generuje dźwięk po podaniu odpowiedniego sygnału sterującego. Nie wymaga generowania częstotliwości przez mikrokontroler.
Moduł z cyfrowym czujnikiem temperatury
Umożliwia pomiar temperatury i odczyt wyniku przez mikrokontroler.
[DO WERYFIKACJI: potwierdzić oznaczenie czujnika na płytce]
Moduł z migającą diodą wielokolorową
Zawiera diodę LED automatycznie zmieniającą sposób świecenia. Pozwala uzyskać efekt świetlny bez rozbudowanego programu.
Moduł z miniaturowym kontaktronem
Reaguje na zbliżenie magnesu. Może służyć do wykrywania otwarcia drzwi, położenia elementu lub obecności pola magnetycznego.
Moduł z cyfrowym czujnikiem Halla
Wykrywa pole magnetyczne. Może być stosowany do prostego wykrywania magnesu, obrotów koła lub położenia elementu mechanicznego.
Moduł z odbiornikiem podczerwieni
Odbiera sygnały wysyłane przez piloty i nadajniki IR. Pozwala realizować projekty zdalnego sterowania.
Moduł z czujnikiem pola magnetycznego
Umożliwia badanie zmian pola magnetycznego. W zależności od wersji płytki może udostępniać sygnał analogowy oraz cyfrowy.
Moduł z enkoderem obrotowym
Pozwala wykrywać obrót pokrętła oraz jego kierunek. Może być wykorzystywany do regulacji ustawień, poruszania się po menu i budowy paneli sterowania.
Moduł z czujnikiem szczelinowym
Wykrywa przerwanie wiązki światła pomiędzy nadajnikiem i odbiornikiem. Nadaje się do liczenia impulsów, badania prędkości obrotowej lub wykrywania położenia elementu.
Moduł z czujnikiem pulsu
Pozwala wykonywać demonstracyjne eksperymenty związane z optycznym wykrywaniem zmian ukrwienia palca. Nie jest urządzeniem medycznym i nie może być używany do diagnostyki.
Moduł z kontaktronem
Reaguje na pole magnetyczne generowane przez magnes. Może służyć jako prosty bezkontaktowy przełącznik.
Moduł z czujnikiem odbiciowym
Wykrywa różnice w ilości światła odbitego od powierzchni. Może być wykorzystywany między innymi w robotach podążających za linią.
Moduł z optycznym czujnikiem przeszkody
Umożliwia wykrywanie obiektów znajdujących się przed czujnikiem. Nadaje się do prostych robotów mobilnych i eksperymentów z automatyką.
Moduł z detektorem dźwięku
Reaguje na dźwięki wykrywane przez mikrofon. Może służyć do wykonywania prostych układów reagujących na klaśnięcie lub hałas.
Moduł z laserem
Zawiera miniaturowy emiter wiązki laserowej. Może być wykorzystywany w kontrolowanych eksperymentach optycznych z zachowaniem szczególnej ostrożności.
Moduł z przekaźnikiem
Umożliwia sterowanie zewnętrznym obciążeniem za pomocą sygnału z mikrokontrolera. W projektach edukacyjnych należy używać wyłącznie bezpiecznych napięć niskich.
Moduł z czujnikiem temperatury i regulowanym progiem
Umożliwia wykrywanie zmian temperatury oraz ustawienie progu zadziałania.
[DO WERYFIKACJI: potwierdzić dokładny wariant zastosowanej płytki]
Moduł DHT11 z czujnikiem temperatury i wilgotności powietrza
Pozwala mierzyć temperaturę oraz wilgotność względną. Nadaje się do prostych stacji pogodowych i układów monitorujących warunki otoczenia.
Moduł z analogowym czujnikiem Halla
Umożliwia obserwowanie zmian pola magnetycznego w postaci sygnału analogowego. Może służyć do eksperymentów z magnesami i pomiarem położenia.
Moduł z czujnikiem płomienia
Reaguje na promieniowanie emitowane przez płomień. Jest przeznaczony wyłącznie do eksperymentów edukacyjnych i nie zastępuje certyfikowanego czujnika pożaru.
Moduł z czujnikiem dźwięku o zwiększonej czułości
Zawiera mikrofon oraz układ regulacji czułości. Pozwala wykrywać dźwięki o różnym poziomie głośności.
Moduł z analogowym czujnikiem temperatury
Udostępnia sygnał zależny od temperatury. Umożliwia naukę przeliczania wyniku pomiaru analogowego.
Moduł z joystickiem
Umożliwia odczyt położenia w dwóch osiach oraz obsługę przycisku. Może służyć do sterowania robotem, menu lub prostą grą.
Moduł z czujnikiem dotyku
Reaguje na dotknięcie pola pomiarowego. Pozwala budować proste przyciski dotykowe i interaktywne projekty.
Moduł ultradźwiękowego czujnika odległości SR04
Umożliwia pomiar odległości do przeszkody na podstawie czasu powrotu fali ultradźwiękowej. Nadaje się do robotów mobilnych, czujników parkowania i prostych układów automatyki.
[DO WERYFIKACJI: potwierdzić, czy zastosowano wersję HC-SR04]
Moduł zasilania płytki stykowej MB V2
Ułatwia doprowadzenie zasilania do linii płytki prototypowej.
[DO WERYFIKACJI: potwierdzić dostępne napięcia wyjściowe oraz typ złącza wejściowego]
Moduł z czytnikiem karty pamięci
Umożliwia zapisywanie i odczytywanie danych na karcie pamięci. Nadaje się do rejestratorów pomiarów, prostych loggerów oraz projektów zapisujących ustawienia.
[DO WERYFIKACJI: określić typ obsługiwanej karty — SD lub microSD]
Moduł czujnika wody
Umożliwia wykrywanie obecności cieczy na powierzchni pomiarowej. Może być stosowany w eksperymentach z czujnikiem zalania lub poziomu wody.
Moduł z żyroskopem i akcelerometrem MPU-6050
Umożliwia pomiar przyspieszenia oraz ruchu obrotowego w trzech osiach. Nadaje się do projektów związanych z orientacją, ruchem i stabilizacją.
Moduł zegara czasu rzeczywistego RTC DS1302
Umożliwia przechowywanie informacji o czasie i dacie. Może być stosowany w zegarach, automatyce czasowej oraz rejestratorach danych.
Moduł z sondą wilgotności gleby
Pozwala orientacyjnie ocenić wilgotność podłoża. Nadaje się do eksperymentów związanych z podlewaniem roślin i prostą automatyką ogrodową.
[DO WERYFIKACJI: potwierdzić, czy komplet obejmuje sondę oraz oddzielny moduł pomiarowy]
Moduł przetwornicy step-down 3 A
Umożliwia obniżanie napięcia stałego do wartości wymaganej przez projekt. Przed podłączeniem odbiornika należy ustawić napięcie wyjściowe i sprawdzić je miernikiem.
[DO WERYFIKACJI: potwierdzić oznaczenie układu oraz zakres napięcia wejściowego i wyjściowego]
Moduł czujnika wibracji i wstrząsów SW-420 z regulacją czułości
Reaguje na drgania mechaniczne, uderzenia i poruszenie płytki. Potencjometr umożliwia ustawienie progu zadziałania. Moduł zastępuje KY-017.
Moduł cyfrowego czujnika ciśnienia atmosferycznego i temperatury BMP280
Umożliwia pomiar ciśnienia atmosferycznego oraz temperatury. Nadaje się do budowy stacji pogodowych, wysokościomierzy i rejestratorów warunków otoczenia. Moduł zastępuje KY-027.

Produkty powiązane

płytka deweloperska ATmega328P zgodna z Arduino® Uno
płytka deweloperska ATmega328P zgodna z Arduino® Nano
płytka deweloperska ESP32
płytka deweloperska ESP8266
płytka Raspberry Pi Pico
płytka stykowa
zestaw przewodów połączeniowych męsko-męskich
zestaw przewodów połączeniowych męsko-żeńskich
zestaw przewodów połączeniowych żeńsko-żeńskich
koszyk na baterie
zasilacz laboratoryjny
miernik uniwersalny
serwomechanizm
silnik DC z przekładnią
sterownik silników
wyświetlacz OLED
wyświetlacz LCD
moduł ESP32-CAM

Najczęstsze pytania

Czy zestaw zawiera płytkę Arduino lub ESP32?
Nie. Zestaw obejmuje moduły elektroniczne i czujniki. Płytkę mikrokontrolera należy dobrać osobno.
Czy zestaw nadaje się dla początkujących?
Tak. Zestaw pozwala stopniowo poznawać obsługę wejść cyfrowych, pomiarów analogowych oraz popularnych interfejsów komunikacyjnych. Przy bardziej rozbudowanych modułach przyda się podstawowa znajomość programowania mikrokontrolerów.
Czy wszystkie moduły można podłączyć bezpośrednio do ESP32?
Nie zawsze. ESP32 pracuje z logiką 3,3 V. W przypadku niektórych modułów zasilanych napięciem 5 V konieczne może być zastosowanie dzielnika napięcia lub konwertera poziomów logicznych.
Czy zestaw współpracuje z płytkami zgodnymi z Arduino®?
Tak. Większość modułów jest często wykorzystywana w projektach bazujących na takich płytkach. Sposób podłączenia zależy od wybranego modułu.
Czy wszystkie elementy w zestawie są czujnikami?
Nie. W komplecie znajdują się również moduły sygnalizacyjne, diody LED, buzzery, laser, przekaźnik, enkoder, joystick, czytnik karty pamięci oraz moduły zasilania.
Dlaczego w zestawie nie ma modułów KY-017 oraz KY-027?
Standardowe wersje tych modułów wykorzystywały przełączniki rtęciowe. W tym zestawie zastąpiono je bardziej praktycznymi modułami SW-420 oraz BMP280.
Czy czujnik pulsu może służyć do kontroli zdrowia?
Nie. Jest to moduł edukacyjny przeznaczony do demonstracyjnych eksperymentów. Nie jest urządzeniem medycznym.
Czy czujnik płomienia może pełnić funkcję alarmu pożarowego?
Nie. Moduł służy wyłącznie do nauki i wykonywania eksperymentów. Nie zastępuje certyfikowanego systemu przeciwpożarowego.
Czy przekaźnikiem można sterować urządzeniem zasilanym napięciem 230 V?
W ramach zestawu edukacyjnego nie należy wykonywać eksperymentów z napięciem sieciowym. Praca z napięciem 230 V wymaga odpowiedniej wiedzy, ochrony przeciwporażeniowej, izolacji oraz obudowy.
Czy sonda wilgotności gleby może stale pozostawać w doniczce?
Klasyczne sondy rezystancyjne mogą z czasem korodować, szczególnie jeżeli są stale zasilane. W projektach długoterminowych warto włączać zasilanie sondy tylko na czas wykonywania pomiaru.

O produkcie

Jeden zestaw — wiele różnych eksperymentów

Zestaw IMZ STEM Lab został przygotowany jako praktyczna baza do poznawania elektroniki i programowania mikrokontrolerów. Zamiast budować jeden konkretny model, użytkownik otrzymuje 45 różnych modułów, które może łączyć ze sobą na wiele sposobów.

Pierwsze eksperymenty mogą być bardzo proste: włączenie diody LED po naciśnięciu przycisku, uruchomienie buzzera po wykryciu ruchu albo odczyt temperatury. Później można wykonać bardziej rozbudowane projekty: robota omijającego przeszkody, stację pogodową z BMP280 i DHT11, układ automatycznego podlewania roślin, zegar z RTC DS1302 albo rejestrator zapisujący pomiary na karcie pamięci.

W komplecie znajdują się różne moduły mierzące podobne zjawiska. Pozwala to porównywać ich działanie i lepiej zrozumieć różnice pomiędzy wyjściem analogowym, cyfrowym, czujnikiem progowym oraz układem komunikującym się z mikrokontrolerem przez magistralę danych.

Zestaw jest rozszerzoną i unowocześnioną wersją popularnych pakietów KY. Moduły z przełącznikami rtęciowymi zostały zastąpione przez praktyczny czujnik wibracji SW-420 oraz barometryczny czujnik BMP280.

Dlaczego warto

aż 45 różnych elementów w jednym zestawie
praktyczny przekrój przez popularne czujniki i moduły elektroniczne
elementy do prostych oraz bardziej zaawansowanych projektów
rozszerzony skład obejmujący SR04, MPU-6050, BMP280, RTC DS1302 i czytnik kart pamięci
moduły do nauki wejść analogowych i cyfrowych
elementy do poznawania magistrali I²C i SPI
możliwość budowy stacji pogodowej, robota, loggera danych i systemu nawadniania
kilka różnych czujników temperatury do porównania sposobu działania
kilka różnych czujników pola magnetycznego
dwa rodzaje czujników dźwięku
joystick i enkoder do budowy własnych paneli sterowania
brak modułów KY-017 oraz KY-027 z przełącznikami rtęciowymi
zastąpienie niepraktycznych elementów modułami SW-420 i BMP280
zestaw rozwijający się razem z umiejętnościami użytkownika

Opinie

Na razie nie ma opinii o produkcie.

Tylko zalogowani klienci, którzy kupili ten produkt mogą napisać opinię.

IMZ STEM Lab: zestaw modułów i czujników do nauki elektroniki 45 elementów
