Opis

– :

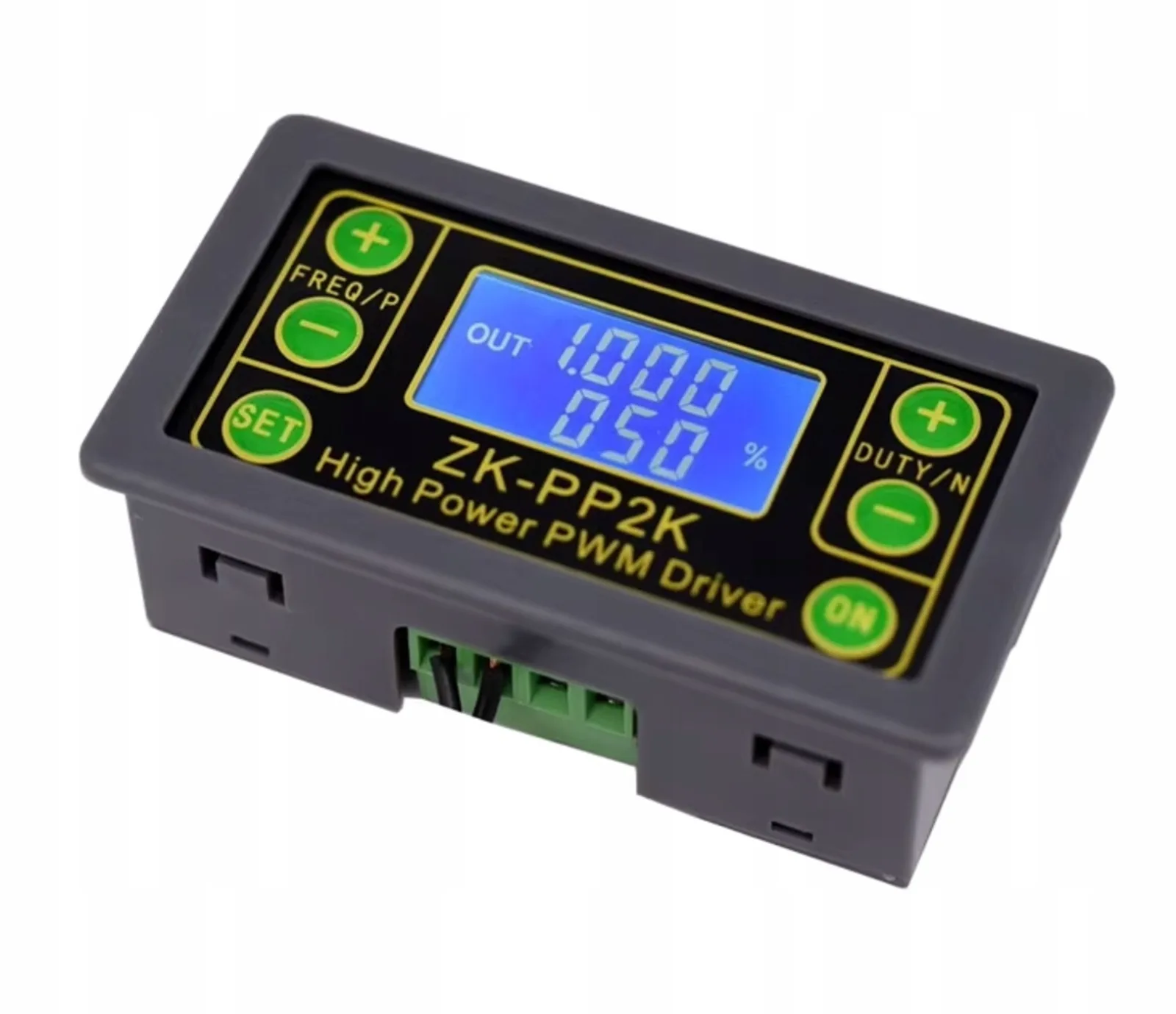

Sterownik PWM 150W Regulator ZK-PP2K

– :

Moduł ZK-PP2KP to uniwersalny sterownik PWM z obciążeniem do 150W do regulacji prędkości silników, jasności diod LED oraz sterowania innymi urządzeniami prądu stałego. Oferuje dwa tryby pracy (ciągły PWM lub impulsowy PULSE) z możliwością precyzyjnej regulacji częstotliwości, wypełnienia impulsu oraz opóźnienia i liczby cykli. Dzięki bezpośredniemu sterowaniu MOSFET, moduł obsługuje obciążenia do 8A i napięcie od 3.3V do 30V.

– :

Cechy produktu:

✔ Szeroki zakres napięcia pracy: 3.3V – 30V DC

✔ Obsługa trybu PWM i impulsowego PULSE

✔ Regulacja częstotliwości, wypełnienia, liczby impulsów i opóźnień

✔ Bezpośrednie sterowanie diodami LED, silnikami, elektrozaworami

✔ Wbudowany przycisk start/stop dla łatwego sterowania

✔ Zachowanie ustawień po odłączeniu zasilania

✔ Przejrzysty wyświetlacz LCD i wygodne przyciski regulacji

– :

Specyfikacja techniczna:

✔ Napięcie: 3.3V – 30V DC

✔ Maksymalny prąd: 8A

✔ Moc maksymalna: 150W

✔ Zakres częstotliwości: 1Hz – 150kHz (dokładność ±2%)

✔ Zakres wypełnienia: 0–100% (krok co 1%)

✔ Czas opóźnienia: 0.000s – 9999s (min. 1ms)

✔ Czas impulsu dodatniego/ujemnego: 0.000s – 9999s (min. 1ms)

✔ Liczba impulsów: 1–9999 lub nieskończoność

✔ Wymiary: 79mm x 43mm x 30mm

✔ Waga: 42g

– :

Zastosowanie:

✔ Regulacja jasności oświetlenia LED

✔ Sterowanie prędkością silników DC

✔ Cycliczne włączanie/wyłączanie elektrozaworów

✔ Testowanie żywotności urządzeń (przełączanie, spadki napięcia)

✔ Opóźnione załączanie obciążeń

– :

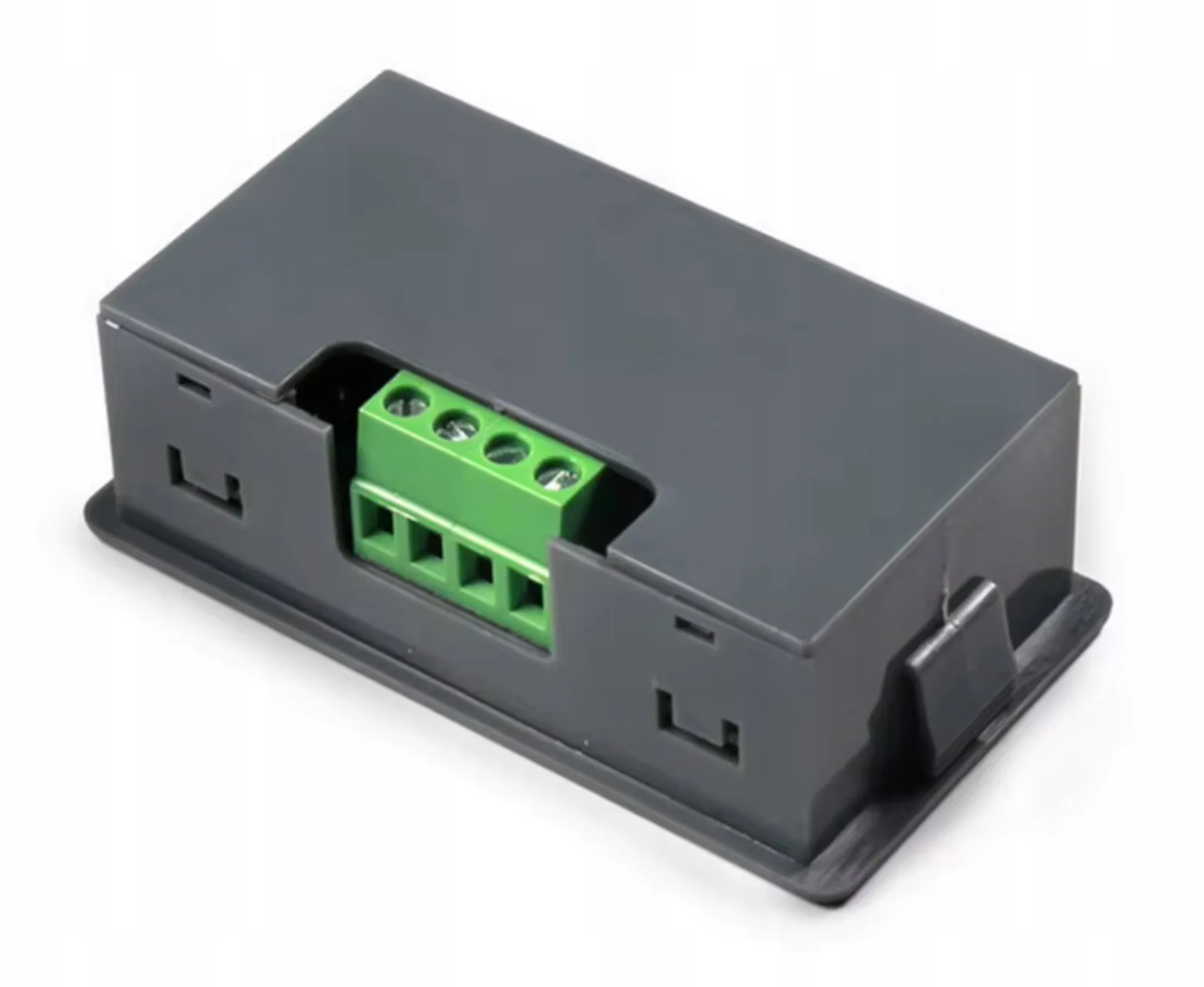

Podłączenie:

✔ VCC → zasilanie + (3.3V–30V)

✔ GND → zasilanie masa (-)

✔ OUT+ → + obciążenia

✔ OUT- → – obciążenia

Działanie:

✔ PWM mode – stałe wysterowanie częstotliwości i wypełnienia

✔ PULSE mode – regulowany czas impulsu dodatniego i ujemnego, możliwość ustawienia liczby cykli i opóźnienia startu

Safety information: Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
