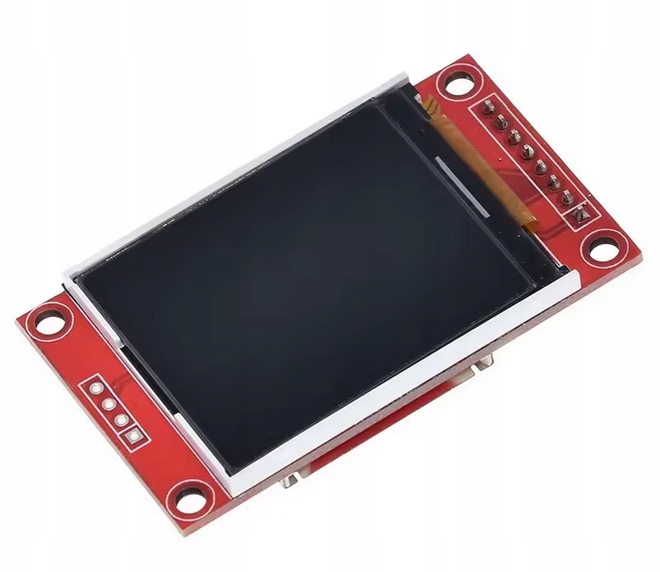

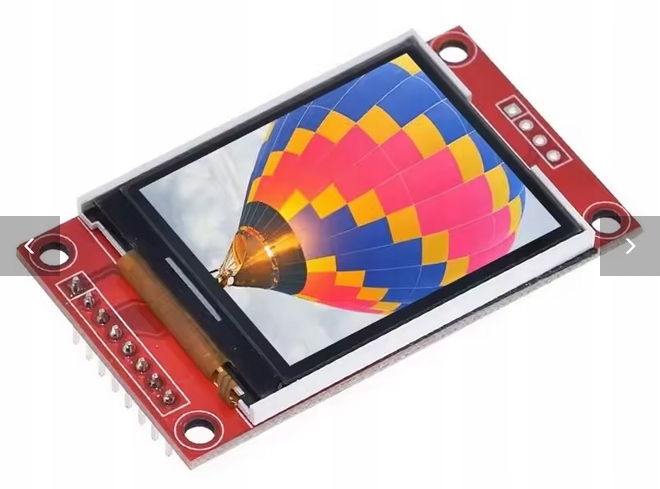

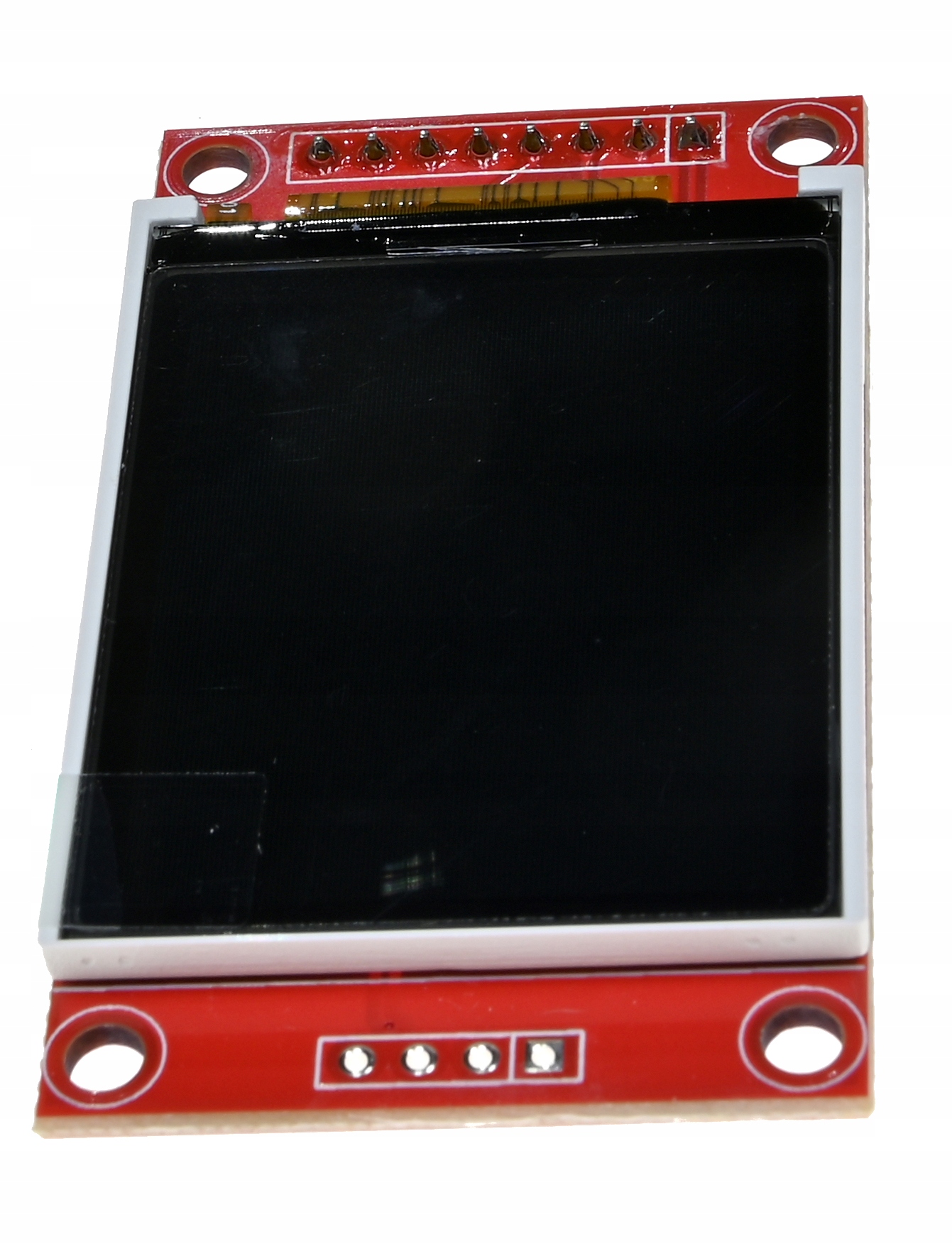

IMZ Wyświetlacz TFT 1.8″ SPI 128×160 ST7735

Opis produktu

Kolorowy moduł TFT LCD o rozdzielczości 128 × 160 pikseli, sterowany przez interfejs 4-wire SPI. Ma kontroler z rodziny ST7735; dokładny wariant układu wymaga potwierdzenia, ponieważ materiał źródłowy podaje różne oznaczenia.

Cechy produktu

• kolorowy ekran TFT LCD
• rozdzielczość 128 × 160 px
• interfejs 4-wire SPI
• kontroler z rodziny ST7735
• deklarowane 65 tys. kolorów, RGB 16-bit
• aktywny obszar 28,03 × 35,04 mm
• wymiary płytki 34,5 × 58,0 mm

Cechy szczegółowe

• Rozdzielczość 128 × 160 px: pozwala prezentować tekst, dane i grafikę.
• Interfejs 4-wire SPI: umożliwia komunikację z mikrokontrolerem za pomocą linii SPI oraz sygnałów sterujących.
• Kolor 16-bit RGB: materiał źródłowy deklaruje wyświetlanie 65 tys. kolorów.
• Kompaktowy format: aktywny obszar 28,03 × 35,04 mm ułatwia montaż w niewielkich projektach.
• Kontroler z rodziny ST7735: umożliwia sterowanie ekranem; dokładny wariant kontrolera należy zweryfikować.

Zastosowanie

• wyświetlanie danych w projektach z mikrokontrolerami
• graficzne interfejsy użytkownika do sterowników i paneli kontrolnych
• prezentacja pomiarów w miernikach i modułach testowych
• projekty stacji pogodowych i czujników
• projekty edukacyjne z grafiką na ekranie
• urządzenia DIY z Arduino, ESP32, ESP8266 lub Raspberry Pi

Specyfikacja techniczna

• typ: kolorowy wyświetlacz TFT LCD
• przekątna: 1,8 cala
• rozdzielczość: 128 × 160 px
• liczba kolorów: 65 tys. (16-bit RGB, według materiału źródłowego)
• sterownik: rodzina ST7735; źródło podaje różne warianty ST7735, ST7735B i ST7735S — wymaga potwierdzenia
• interfejs: 4-wire SPI
• sygnały interfejsu: CS, RESET, A0/DC, SDA, SCK, LED
• aktywny obszar: 28,03 × 35,04 mm

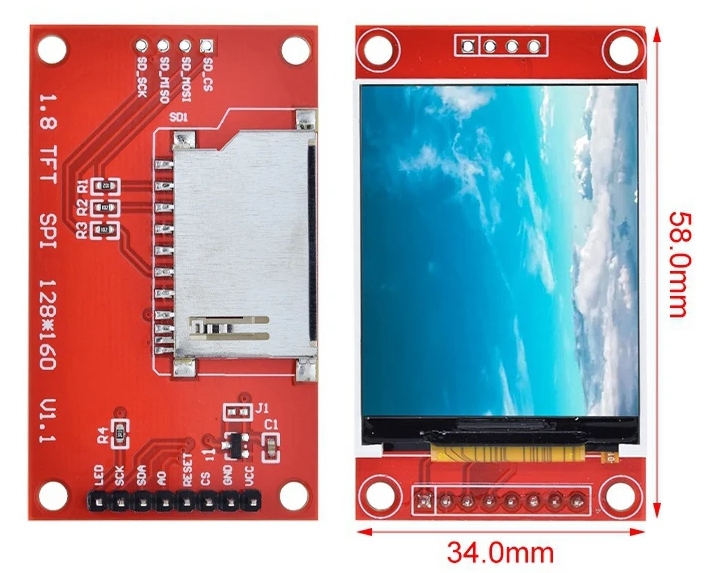

• wymiary płytki PCB: 34,5 × 58,0 mm
• napięcie zasilania VCC: 3,3–5 V (według materiału źródłowego)
• napięcie logiczne IO: 3,3 V (według materiału źródłowego)
• temperatura pracy: od -20°C do 40°C

Zasilanie

Materiał źródłowy podaje zasilanie VCC w zakresie 3,3–5 V oraz napięcie logiczne IO 3,3 V. Zakres VCC nie oznacza odporności wejść sygnałowych na logikę 5 V. Przy mikrokontrolerze z wyjściami 5 V należy zastosować konwersję poziomów logicznych. Sposób podłączenia pinu podświetlenia LED jest niespójnie opisany w źródle — przed podłączeniem należy zweryfikować jego wymagane napięcie.

Instrukcja

1. Sprawdź oznaczenia pinów na module i potwierdź wariant kontrolera oraz wymagania podświetlenia LED.
2. Podłącz VCC i GND do odpowiedniego zasilania, mieszczącego się w podanym zakresie VCC. Połącz masę modułu z masą mikrokontrolera.
3. Podłącz linie SPI SDA/MOSI i SCK oraz sygnały CS, RESET i A0/DC do odpowiednich pinów mikrokontrolera. Konkretne piny zależą od używanej płytki.
4. Jeśli mikrokontroler pracuje z logiką 5 V, zastosuj konwerter poziomów dla linii sygnałowych; wejścia IO modułu są opisane jako 3,3 V.
5. Zainstaluj bibliotekę obsługującą kontroler ST7735 zgodną z używaną płytką i jej konfiguracją. Materiał źródłowy nie wskazuje konkretnej biblioteki ani ustawień inicjalizacji, dlatego należy dobrać je do potwierdzonego wariantu kontrolera.
6. Uruchom przykładowy program biblioteki i sprawdź działanie ekranu. Nie podłączaj pinu LED do napięcia przed zweryfikowaniem jego wymagań.

Kod przykładowy pominięto: źródło nie określa dokładnego wariantu kontrolera ani konfiguracji biblioteki i pinów wymaganej do poprawnego, gotowego do uruchomienia programu.

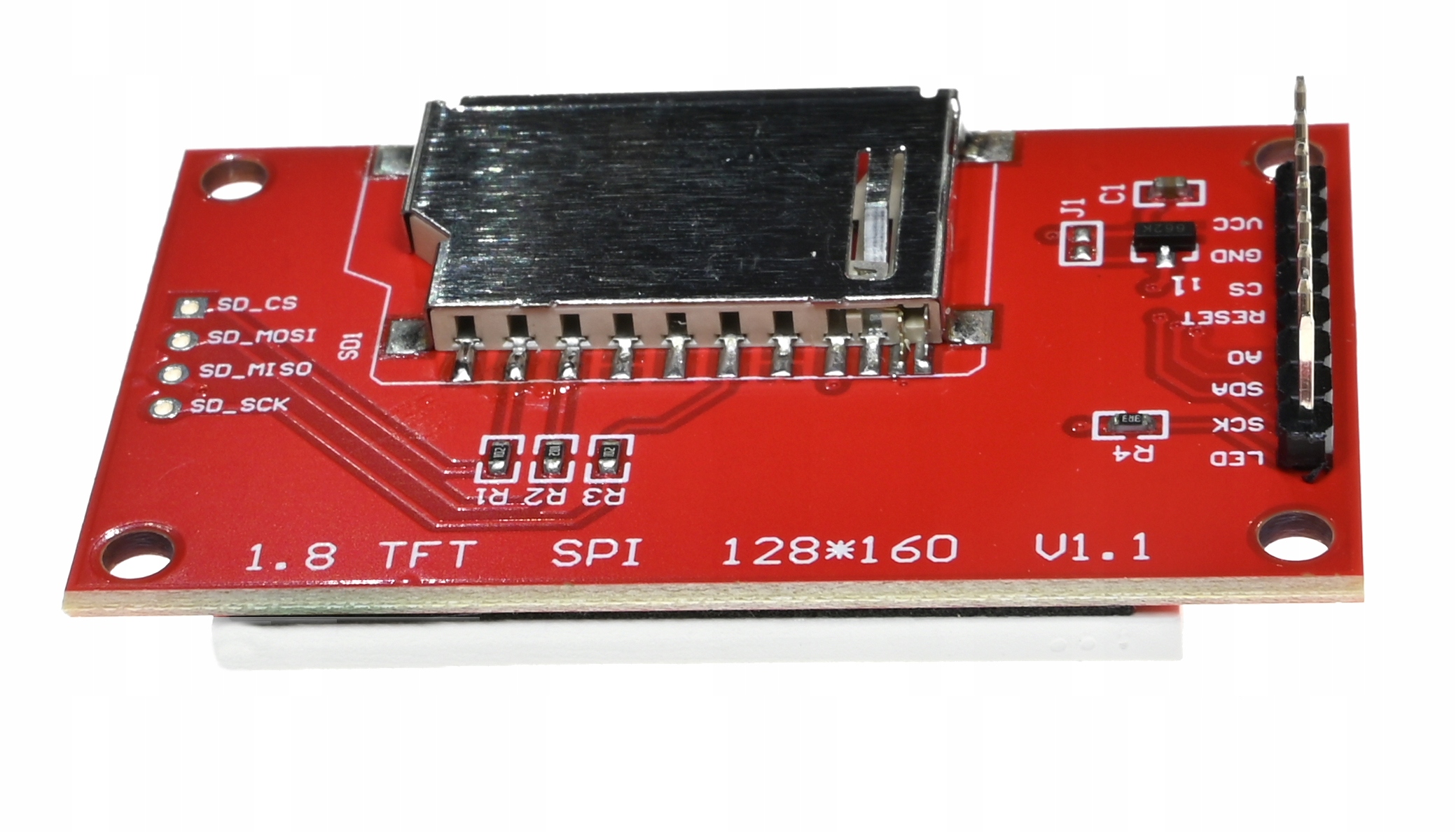

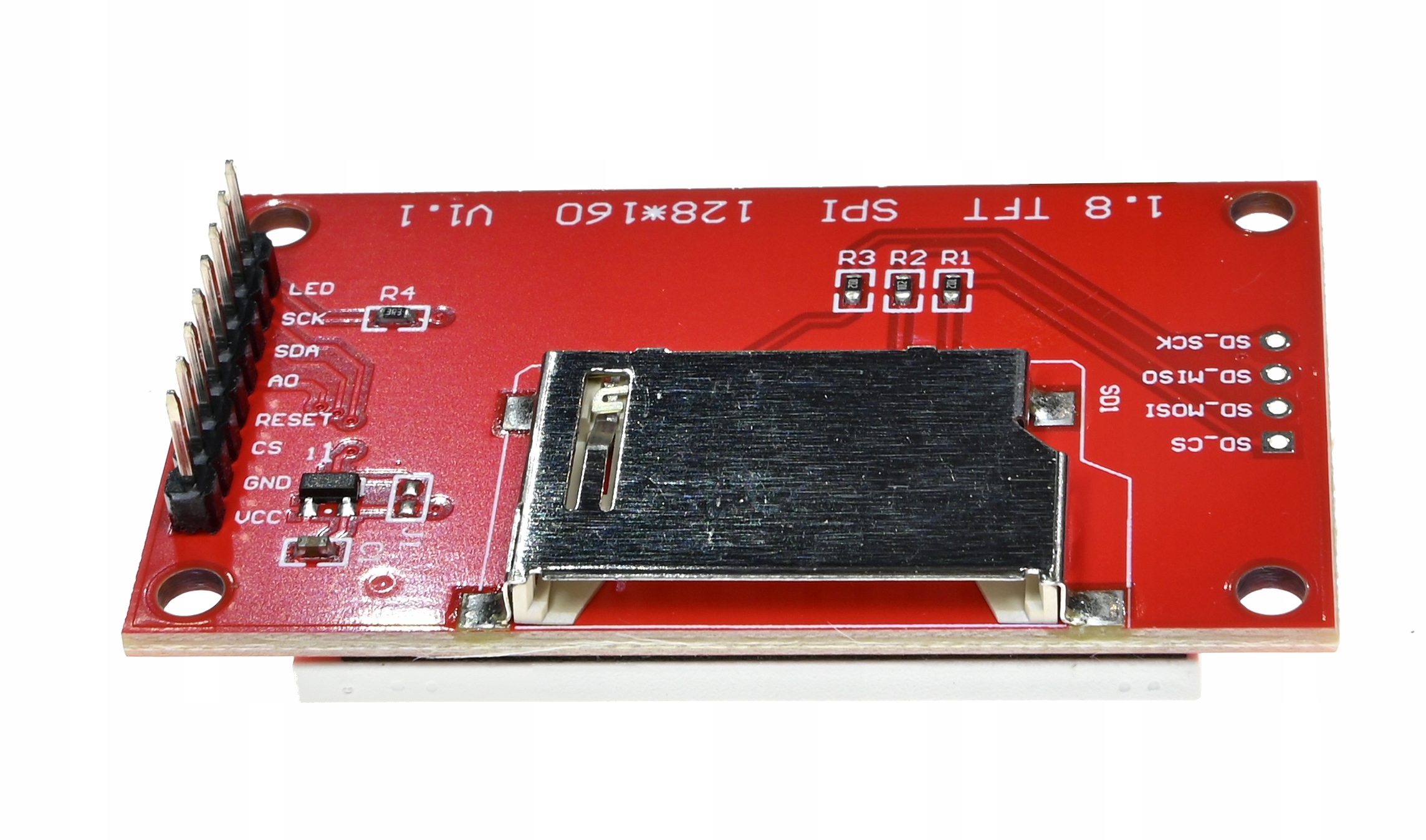

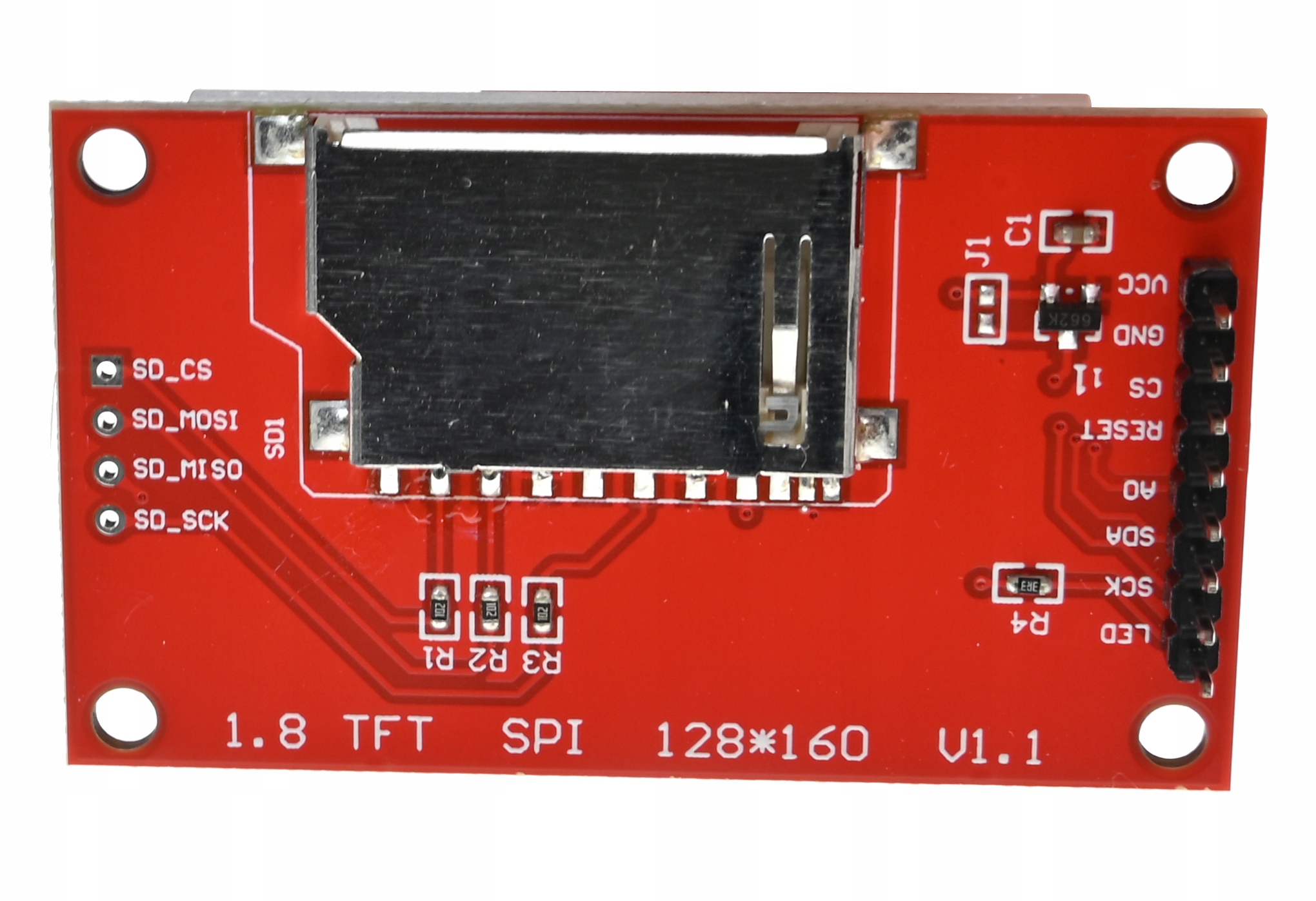

Podłączenie

Materiał źródłowy podaje następujące sygnały:

| Pin modułu | Połączenie / funkcja |
|—|—|
| VCC | Zasilanie modułu 3,3–5 V według źródła |
| GND | Masa wspólna z mikrokontrolerem |
| CS | Linia wyboru układu SPI |
| RESET | Sygnał resetowania wyświetlacza |
| A0/DC | Wybór komendy lub danych |
| SDA (MOSI) | Linia danych SPI MOSI |
| SCK | Zegar SPI |
| LED | Podświetlenie; wymagane napięcie wymaga weryfikacji, ponieważ źródło podaje sprzeczne informacje |

Piny mikrokontrolera należy dobrać do używanej płytki. Dla układów z logiką 5 V należy zastosować konwersję poziomów do 3,3 V na liniach IO.

Kompatybilność

• Arduino
• ESP32
• ESP8266
• Raspberry Pi

Materiał źródłowy wymienia te platformy, ale nie podaje konkretnej biblioteki ani konfiguracji dla każdej z nich.

Informacje bezpieczeństwa

• Używaj modułu wyłącznie w zakresie temperatury pracy podanym w źródle: od -20°C do 40°C.
• Przed podłączeniem sprawdź polaryzację zasilania i oznaczenia pinów.
• Zapewnij zgodność poziomów logicznych; IO modułu opisano jako 3,3 V.
• Podłączaj i odłączaj przewody przy wyłączonym zasilaniu.
• Chroń płytkę przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
• Montaż i uruchomienie powinny być wykonywane przez osobę potrafiącą bezpiecznie pracować z elektroniką niskonapięciową.

Ostrzeżenia

• Nie podawaj 5 V na linie sygnałowe IO bez konwersji poziomów; źródło określa logikę IO jako 3,3 V.
• Nie przekraczaj podanego zakresu napięcia zasilania VCC 3,3–5 V.
• Nie podłączaj pinu LED do 5 V ani 3,3 V bez uprzedniego potwierdzenia wymagań podświetlenia — opis źródłowy jest w tej kwestii niespójny.
• Nie używaj modułu poza deklarowanym zakresem temperatur od -20°C do 40°C.
• Nie podłączaj modułu przy włączonym zasilaniu ani przy niepewnej polaryzacji.

Przeznaczenie produktu

• Do edukacyjnych i hobbystycznych projektów elektronicznych.
• Do prezentowania tekstu, grafiki i danych pomiarowych w urządzeniach DIY.
• Do współpracy z mikrokontrolerami i platformami wymienionymi w materiale źródłowym, po dobraniu właściwego połączenia i konfiguracji.

Zastosowania wykluczone

• Nie jest przeznaczony do zastosowań medycznych ani urządzeń podtrzymujących życie.
• Nie jest przeznaczony do systemów bezpieczeństwa, w których awaria wyświetlania może spowodować zagrożenie.
• Nie jest przeznaczony do bezpośredniego podłączania do instalacji sieciowej ani obwodów wysokiego napięcia.

Zawartość zestawu

• 1 × wyświetlacz TFT 1,8 cala SPI 128 × 160 mm na płytce PCB

Materiał źródłowy nie dokumentuje dodatkowych elementów zestawu.

Najczęstsze pytania

Czy wyświetlacz można podłączyć bezpośrednio do mikrokontrolera 5 V?
Nie należy zakładać, że linie sygnałowe są odporne na 5 V. Źródło podaje napięcie IO 3,3 V, dlatego wymagane jest zastosowanie konwersji poziomów.

Jakiego kontrolera używa moduł?
Źródło wymienia rodzinę ST7735, ale podaje różne warianty: ST7735, ST7735B i ST7735S. Dokładne oznaczenie wymaga potwierdzenia.

Jak podłączyć podświetlenie LED?
Źródło podaje sprzeczne informacje o napięciu podświetlenia. Przed podłączeniem należy zweryfikować wymagania konkretnego modułu.

Czy dołączono przewody lub inne akcesoria?
Materiał źródłowy nie potwierdza obecności dodatkowych akcesoriów.

O produkcie

Moduł pozwala dodać kolorowy ekran do projektu elektronicznego i prezentować na nim tekst, proste elementy graficzne lub wyniki pomiarów. Interfejs SPI wykorzystuje linie danych i zegara oraz sygnały sterujące, dzięki czemu ekran można włączyć do projektów opartych na mikrokontrolerze. Przed przygotowaniem programu warto potwierdzić dokładny wariant kontrolera, ponieważ materiał źródłowy podaje kilka oznaczeń z rodziny ST7735.

Dlaczego warto

• rozdzielczość 128 × 160 pikseli
• kolorowy obraz 16-bit RGB według materiału źródłowego
• komunikacja przez 4-wire SPI
• aktywny obszar 28,03 × 35,04 mm
• możliwość wykorzystania w projektach z Arduino, ESP32, ESP8266 i Raspberry Pi, zgodnie z materiałem źródłowym
