Opis

– :

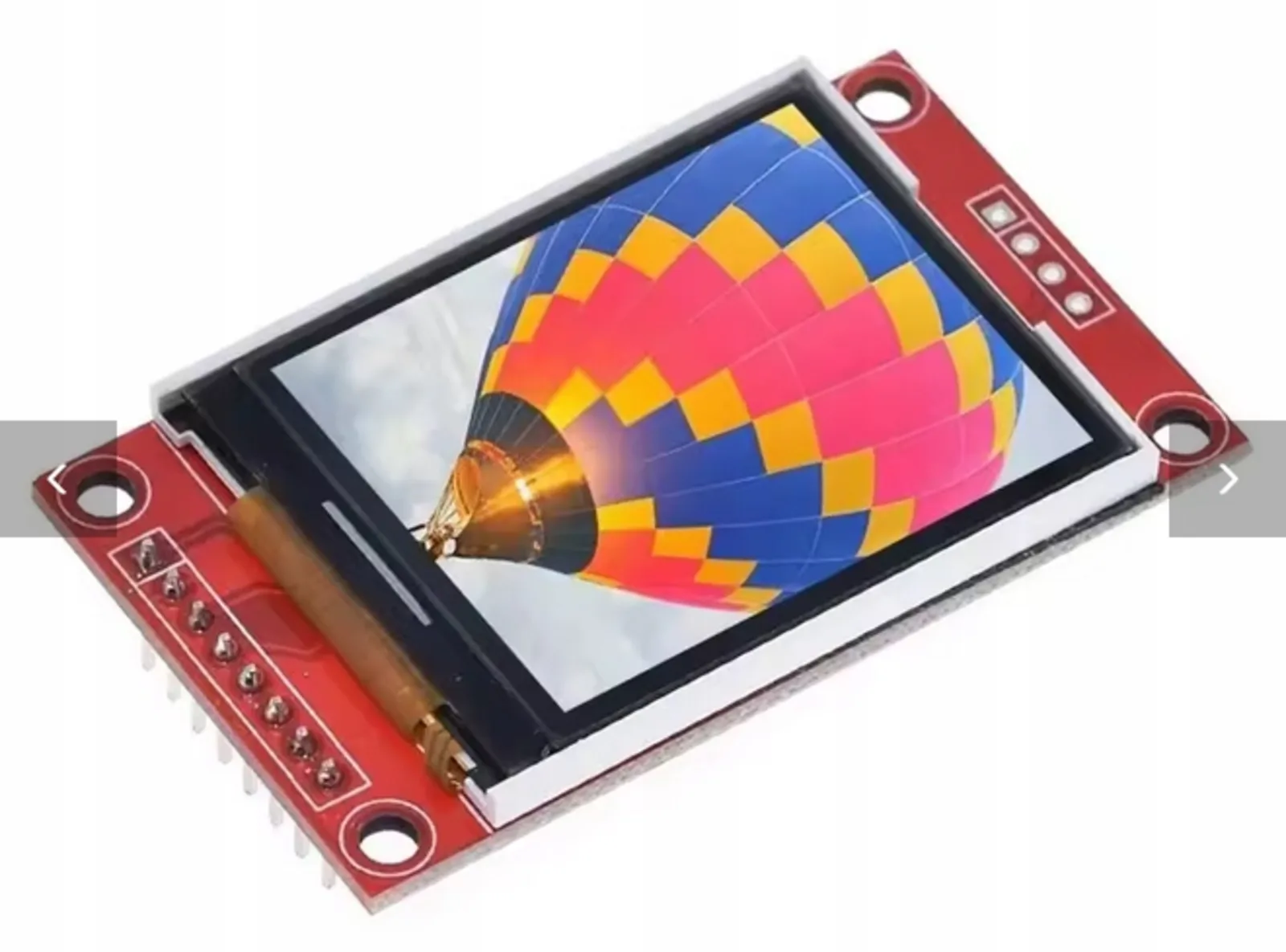

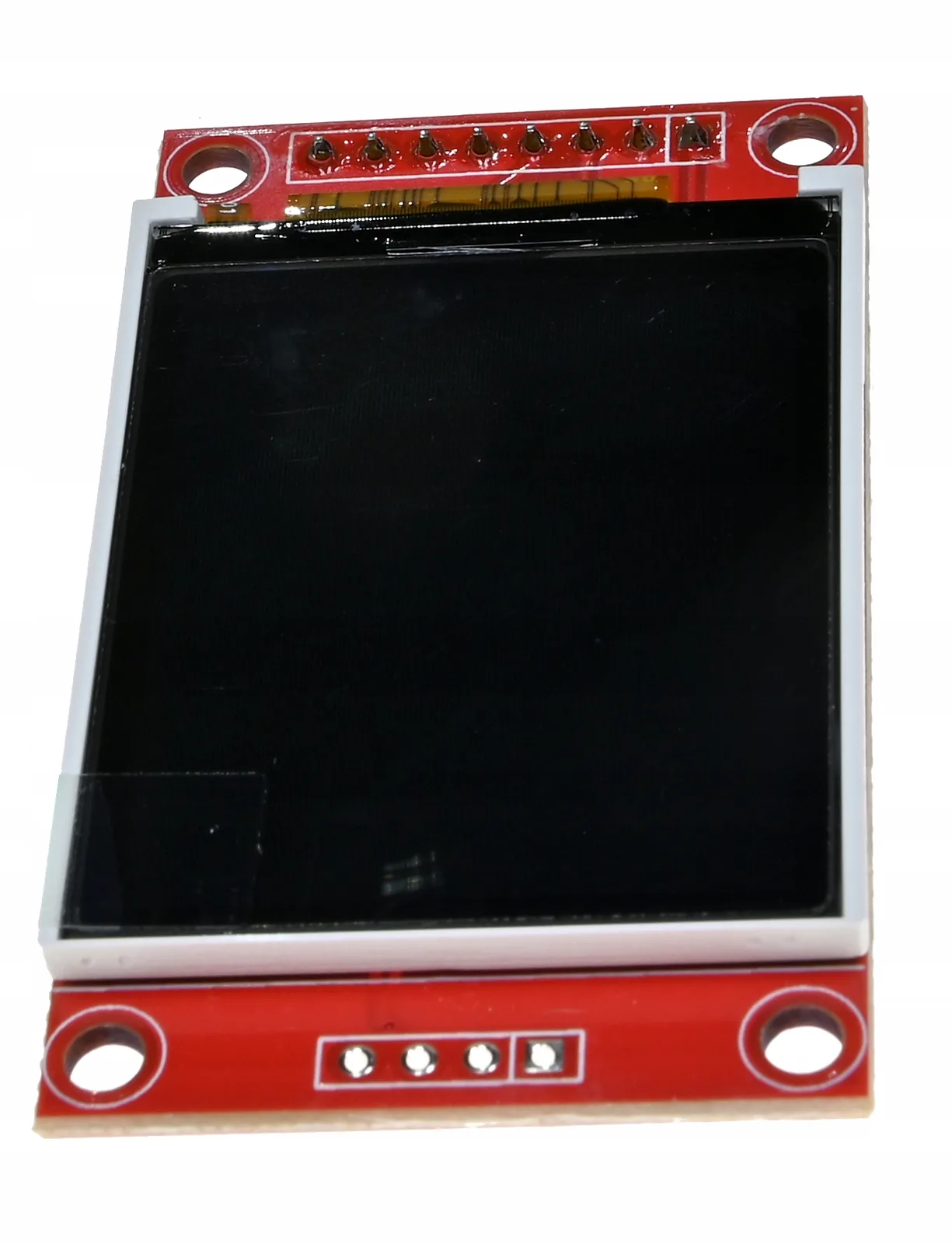

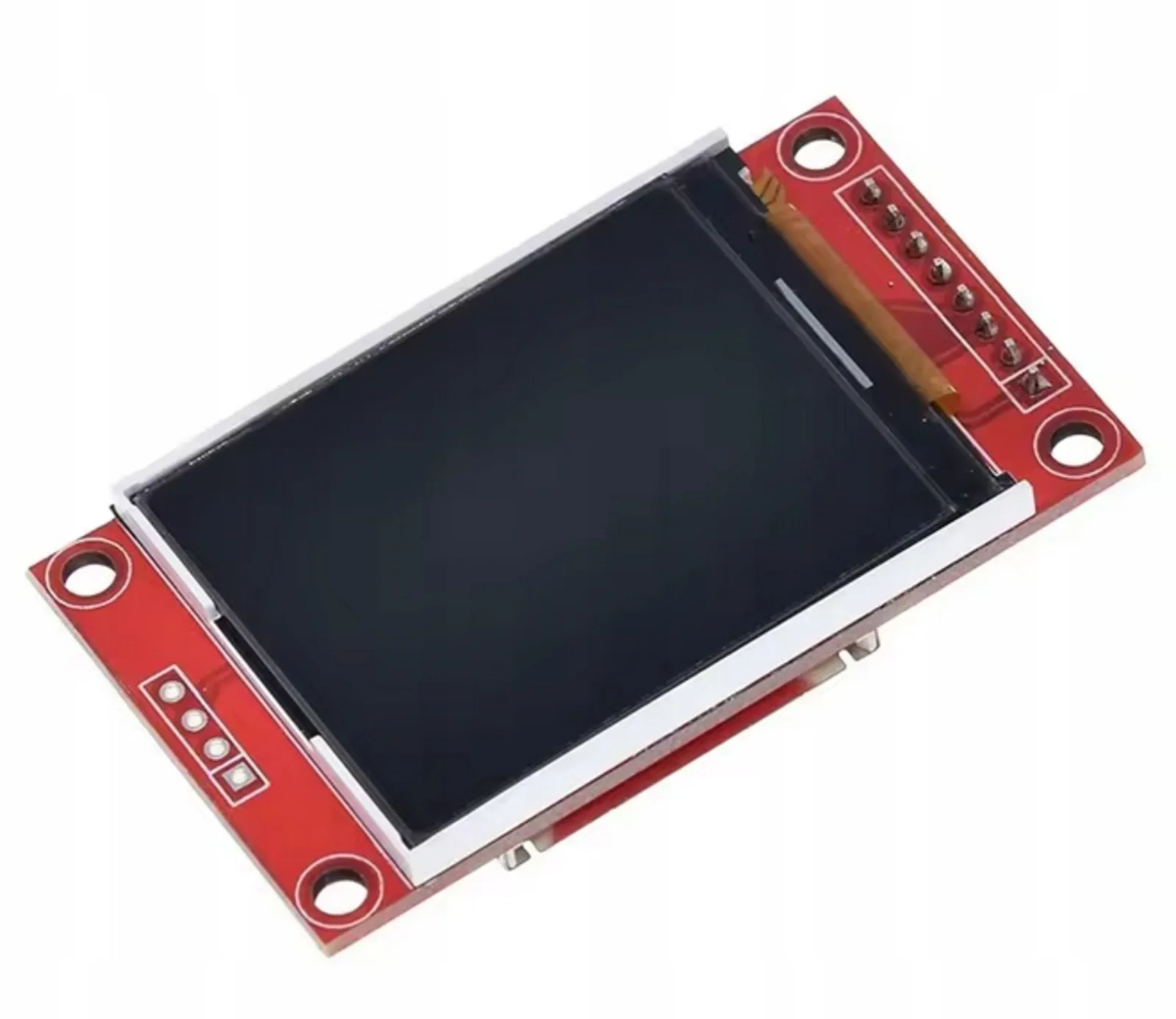

Wyświetlacz TFT 1.8″ SPI 128×160 ST7735 dla Arduino ESP32

– :

Wyświetlacz TFT 1.8″ SPI to kolorowy moduł LCD 128×160 z wbudowanym driverem ST7735, przeznaczony do szybkiej integracji z Arduino, ESP32 czy ESP8266 w projektach DIY. Pozwala na wyświetlanie grafiki i tekstu przy minimalnym zużyciu pinów, co sprawia, że jest idealny do sterowników, paneli kontrolnych i przenośnych urządzeń pomiarowych.

– :

Cechy produktu:

✔ Wyświetlanie 65K kolorów (16-bit RGB) zapewniające żywe i dokładne odwzorowanie barw

✔ Rozdzielczość 128×160 px gwarantująca czytelność detali

✔ Interfejs SPI (4-wire) – wymaga tylko kilku pinów do komunikacji z mikrokontrolerem

✔ Wbudowany driver ST7735B ułatwiający obsługę i przyspieszający rendering grafiki

✔ Kompaktowa konstrukcja (aktywny obszar 28×35 mm) – łatwa integracja z obudowami projektów DIY

✔ Napięcie zasilania 3,3 V–5 V, kompatybilne z logiką TTL mikrokontrolerów

✔ Trwała obudowa i płytka PCB o wymiarach 34,5×58 mm, przystosowana do pracy w temperaturze od −20 °C do 40 °C

– :

Specyfikacja techniczna:

✔ Rozdzielczość: 128×160 px

✔ Kolory: 65 K (16-bit RGB)

✔ Sterownik: ST7735B

✔ Interfejs modułu: 4-wire SPI (CS, RESET, A0/DC, SDA, SCK, LED)

✔ Aktywny obszar (AA): 28,03×35,04 mm

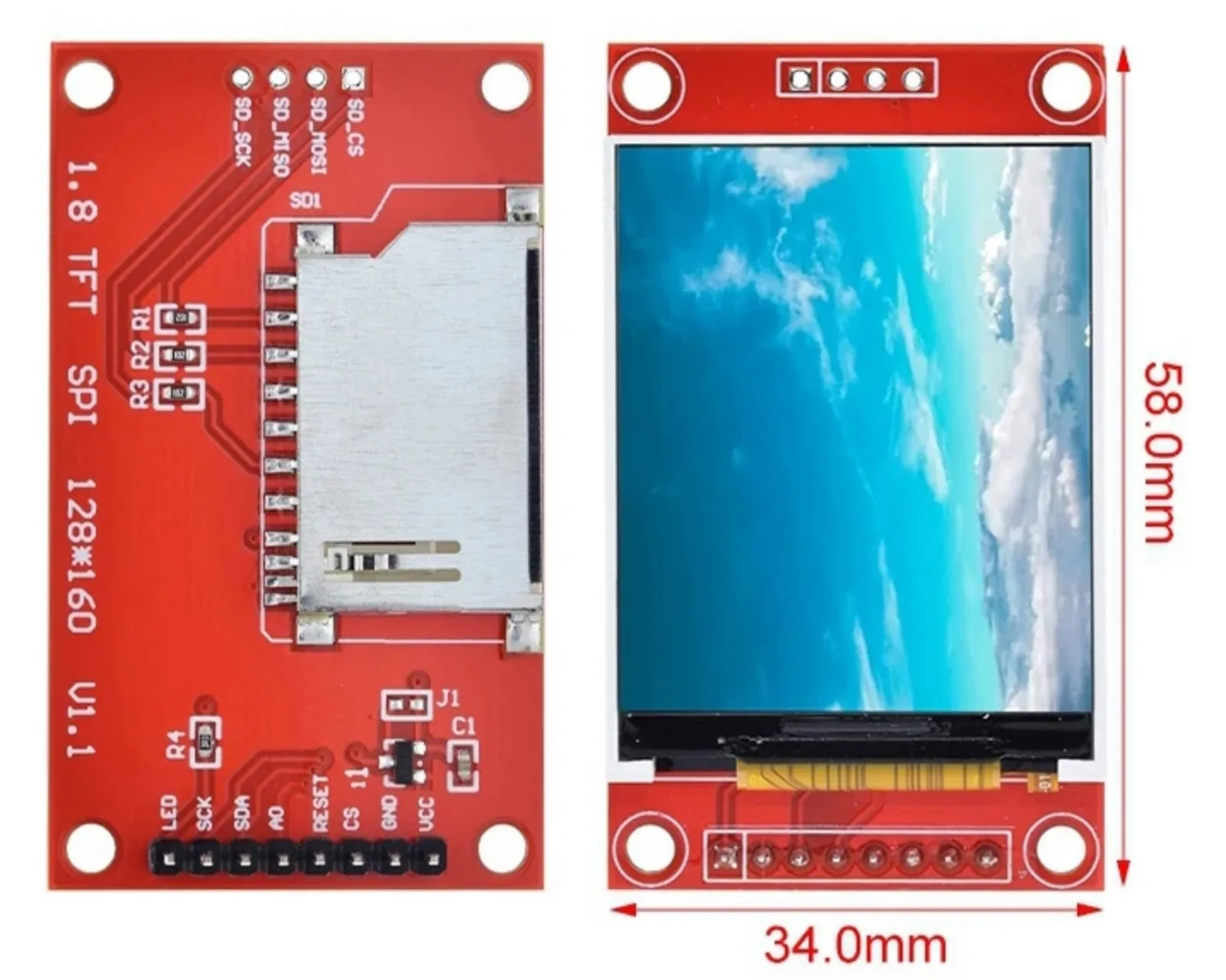

✔ Wymiary płytki PCB: 34,5×58,0 mm

✔ Napięcie zasilania (VCC): 3,3 V–5 V

✔ Napięcie logiczne IO: 3,3 V (TTL)

✔ Temperatura pracy: −20°C do 40°C

– :

Zastosowanie:

✔ Wyświetlanie danych i informacji w projektach Arduino, ESP32, ESP8266 czy Raspberry Pi

✔ Graficzny interfejs użytkownika (GUI) dla sterowników, stacji pogodowych, czujników

✔ Przenośne mierniki i moduły testowe – prezentacja wyników pomiarów na wyraźnym ekranie

✔ Panele kontrolne urządzeń DIY: robotyka, automatyka, inteligentny dom

✔ Edukacyjne projekty elektroniczne – nauka grafiki na mikrokontrolerach

– :

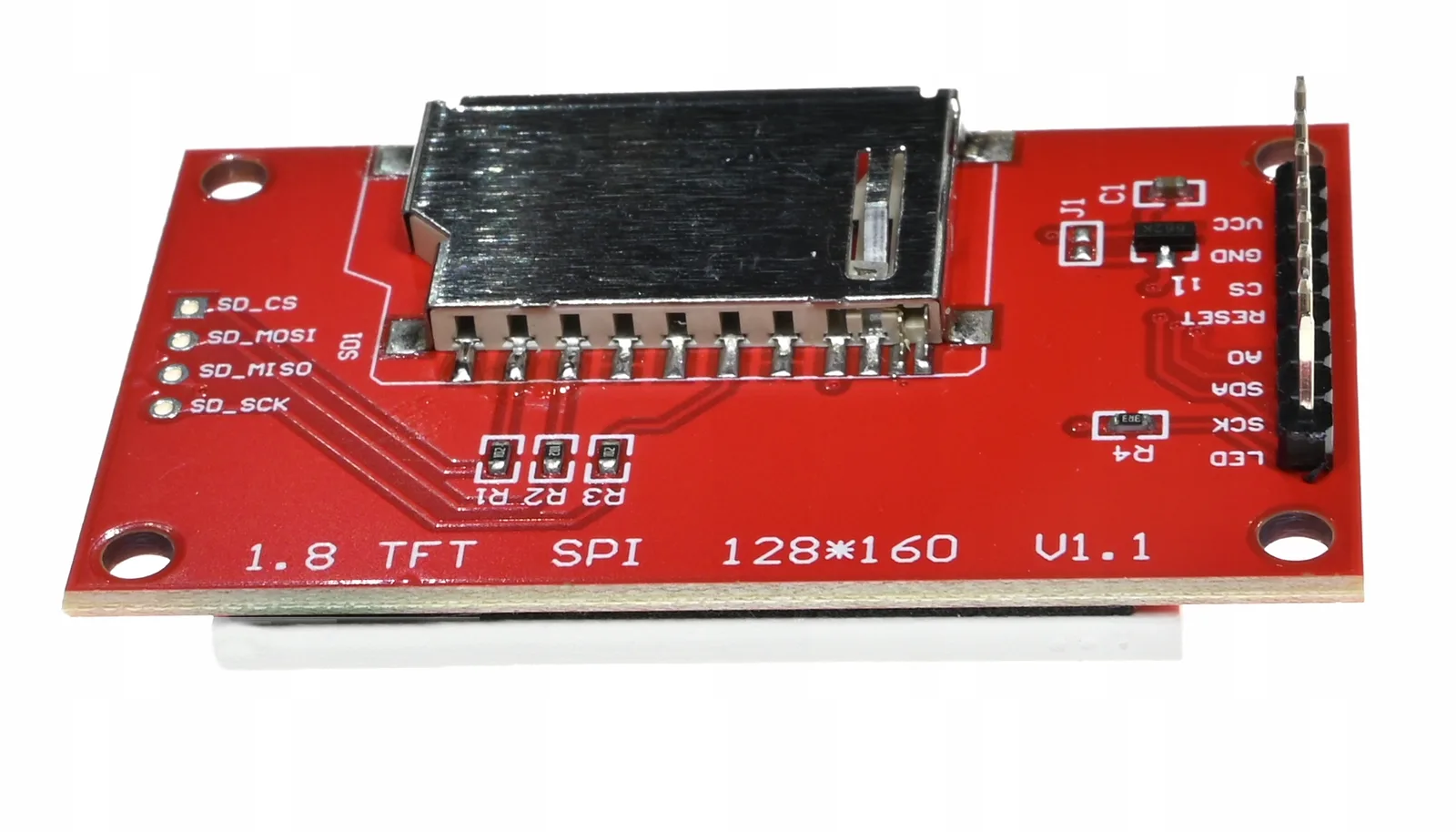

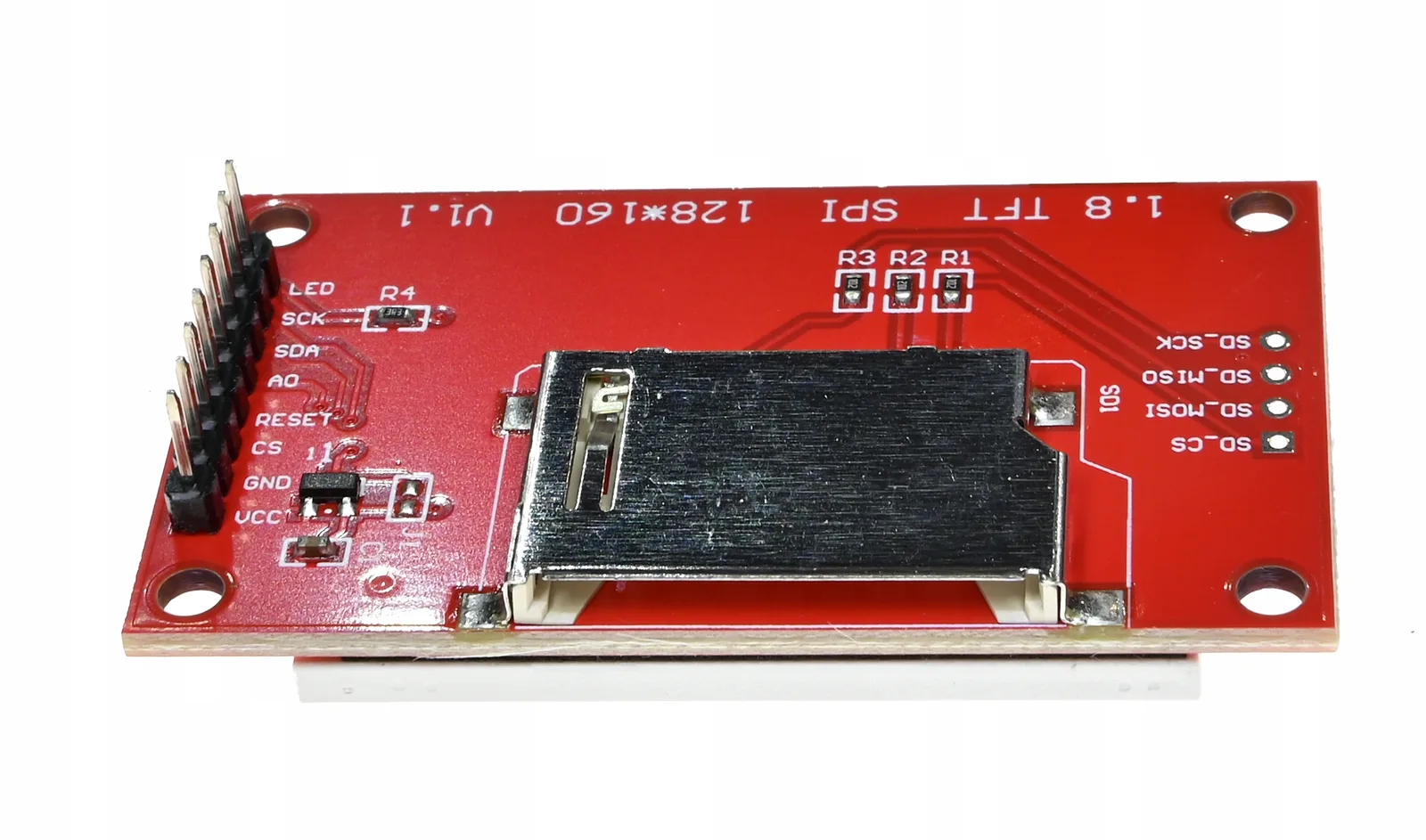

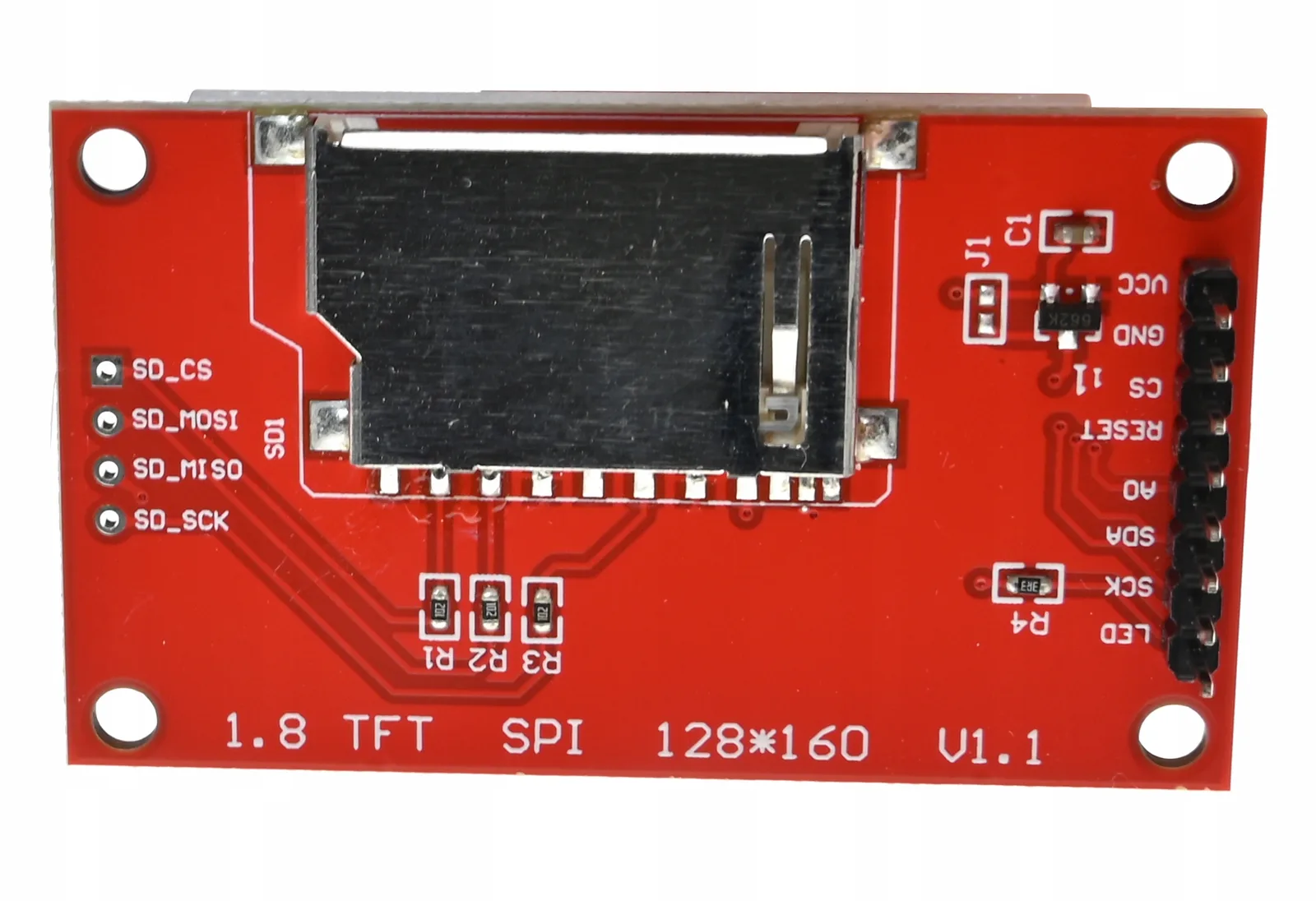

Podłączenie:

✔ VCC → 3.3V–5V (zasilanie modułu)

✔ GND → GND mikrokontrolera

✔ CS → dowolny pin CS (chip select)

✔ RESET → dowolny pin do resetowania wyświetlacza

✔ A0 (DC) → pin wyboru rejestru/danych

✔ SDA (MOSI) → pin MOSI (np. D11 na Arduino UNO)

✔ SCK → pin SCK (np. D13 na Arduino UNO)

✔ LED → 5V (stałe podświetlenie) lub wyjście PWM do regulacji intensywności

ARDUINO wymaga translatora poziomów.

– :

Moduł TFT 1.8″ to niezastąpione narzędzie dla elektroników i majsterkowiczów, umożliwiające szybkie uruchomienie graficznych interfejsów w projektach DIY.

Safety information: Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
