Zawór elektromagnetyczny 3/4

Opis produktu

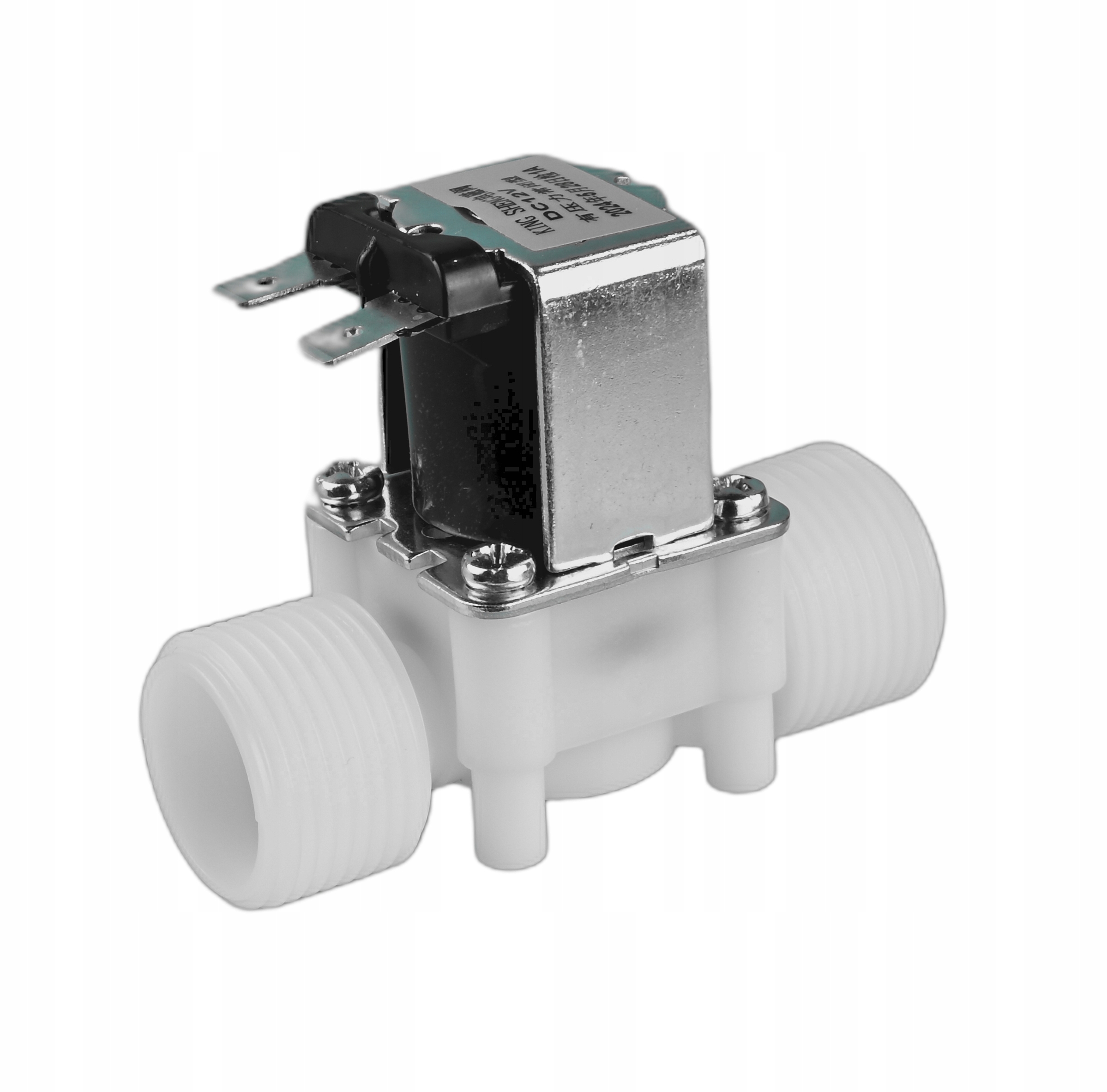

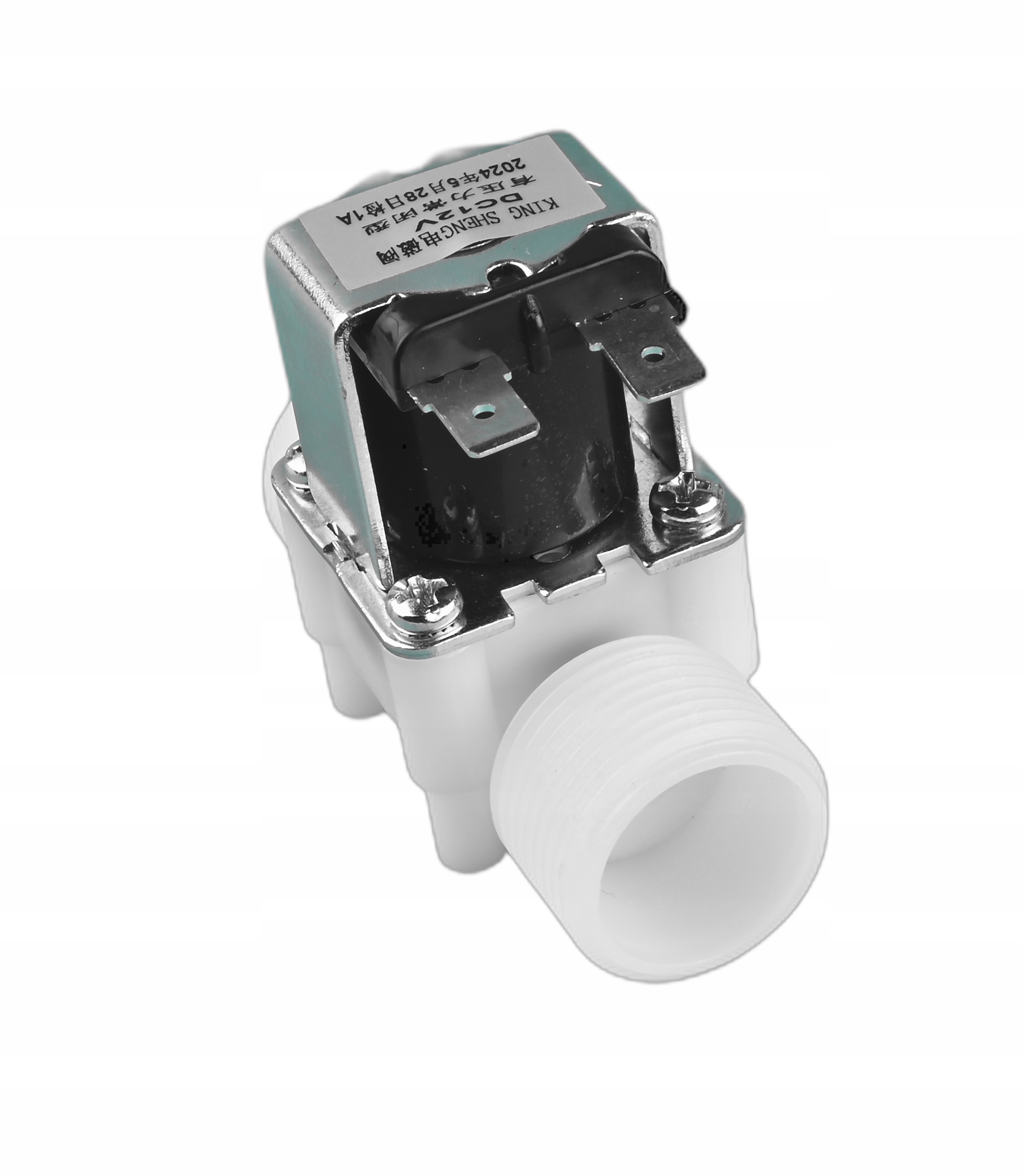

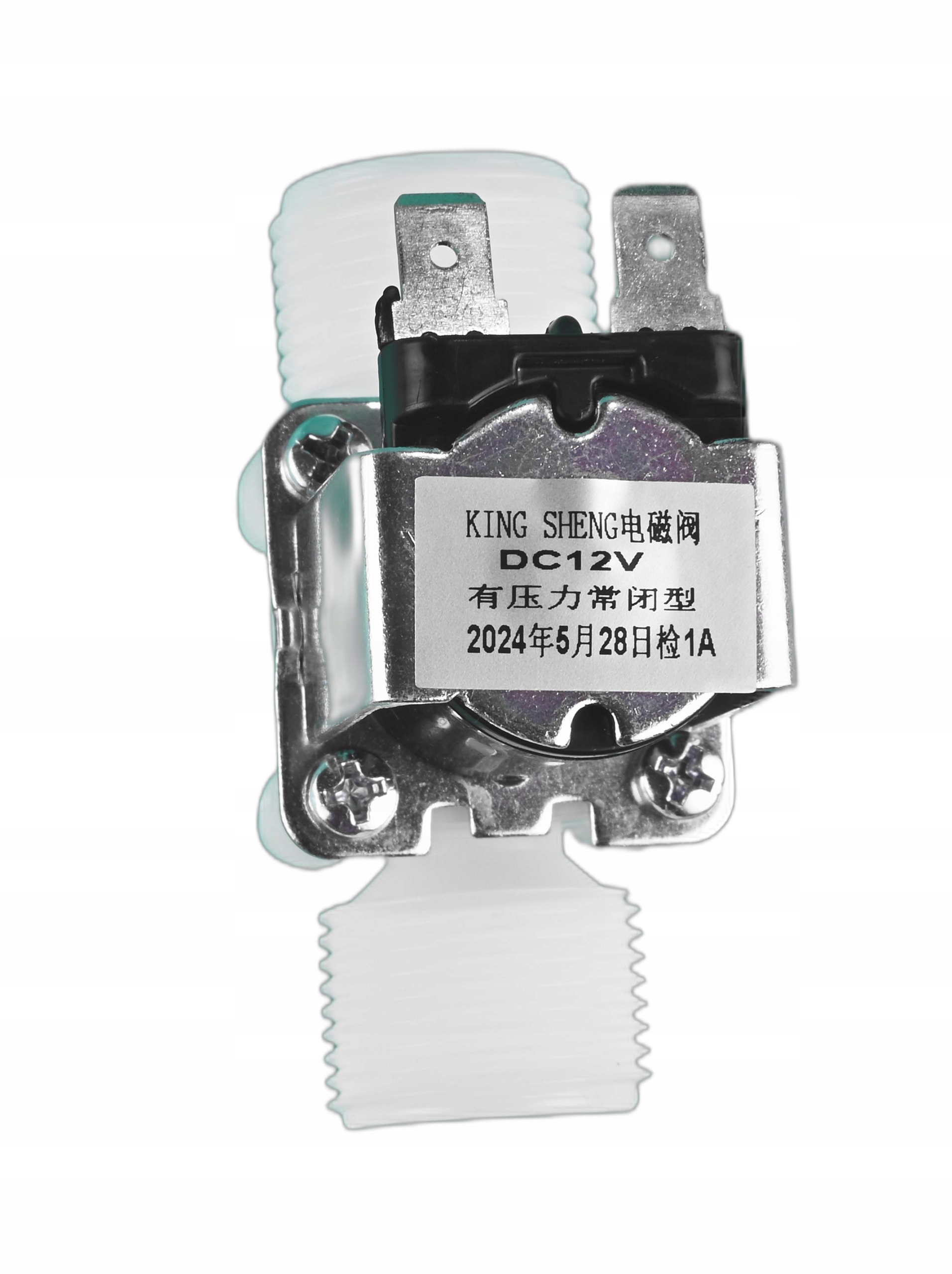

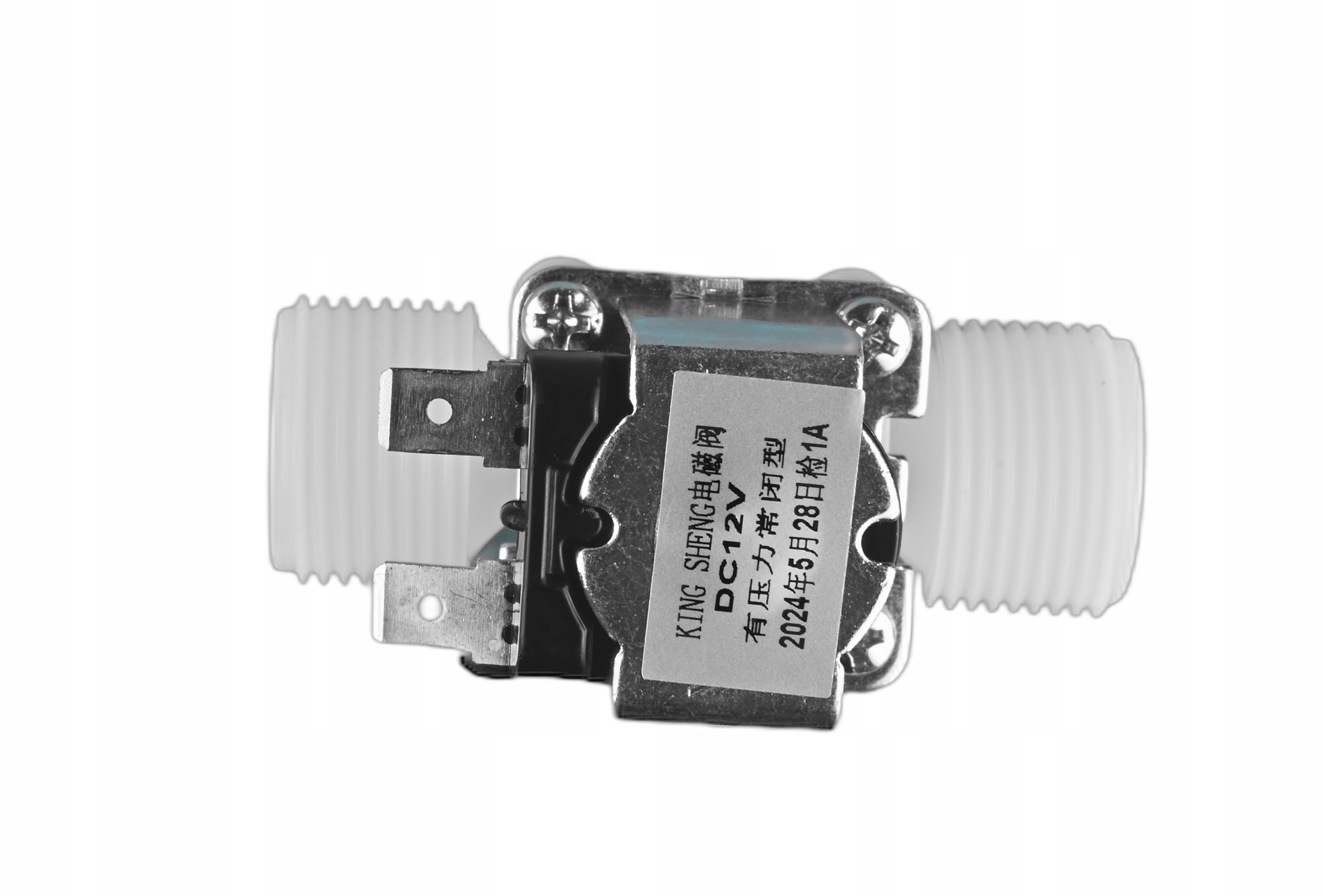

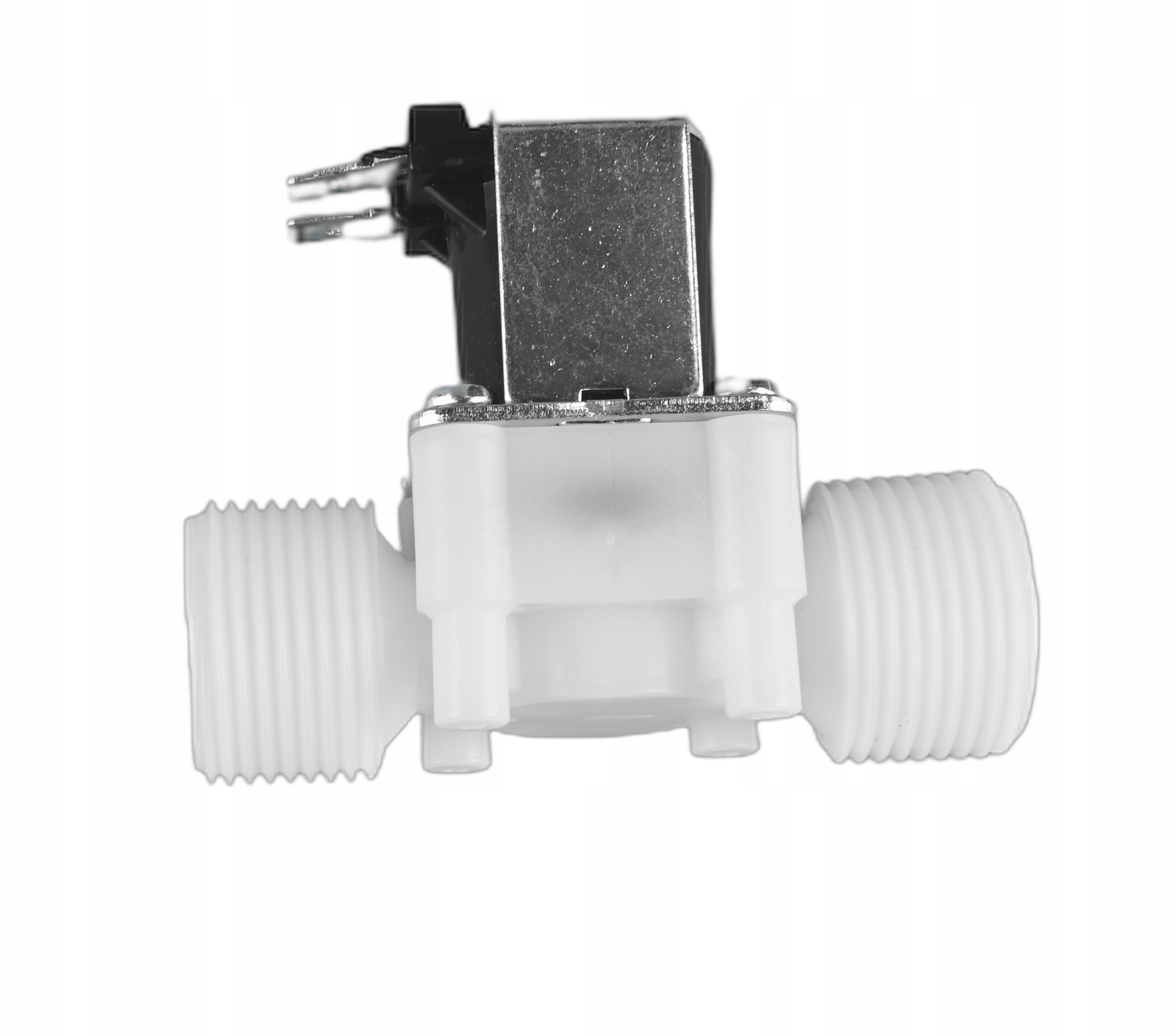

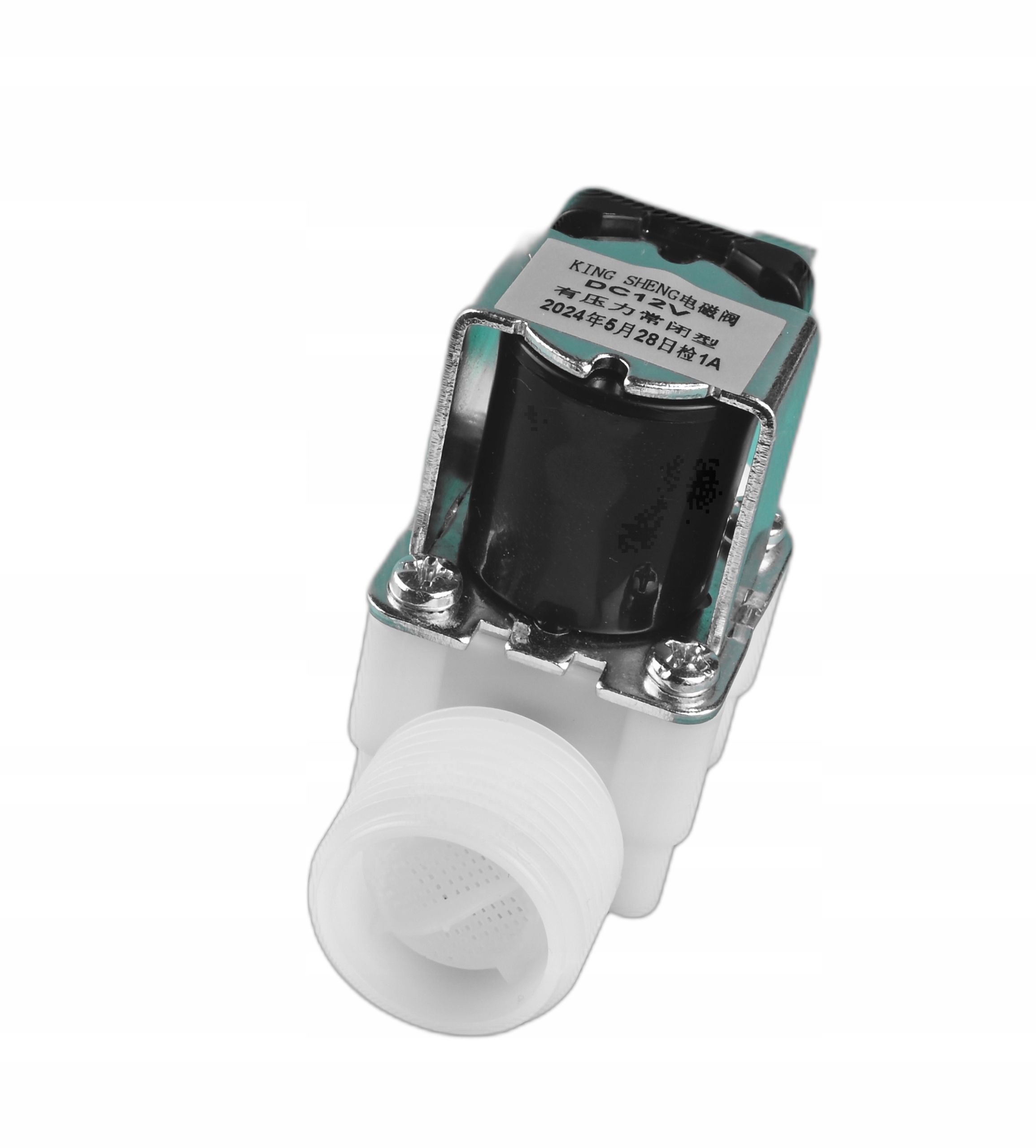

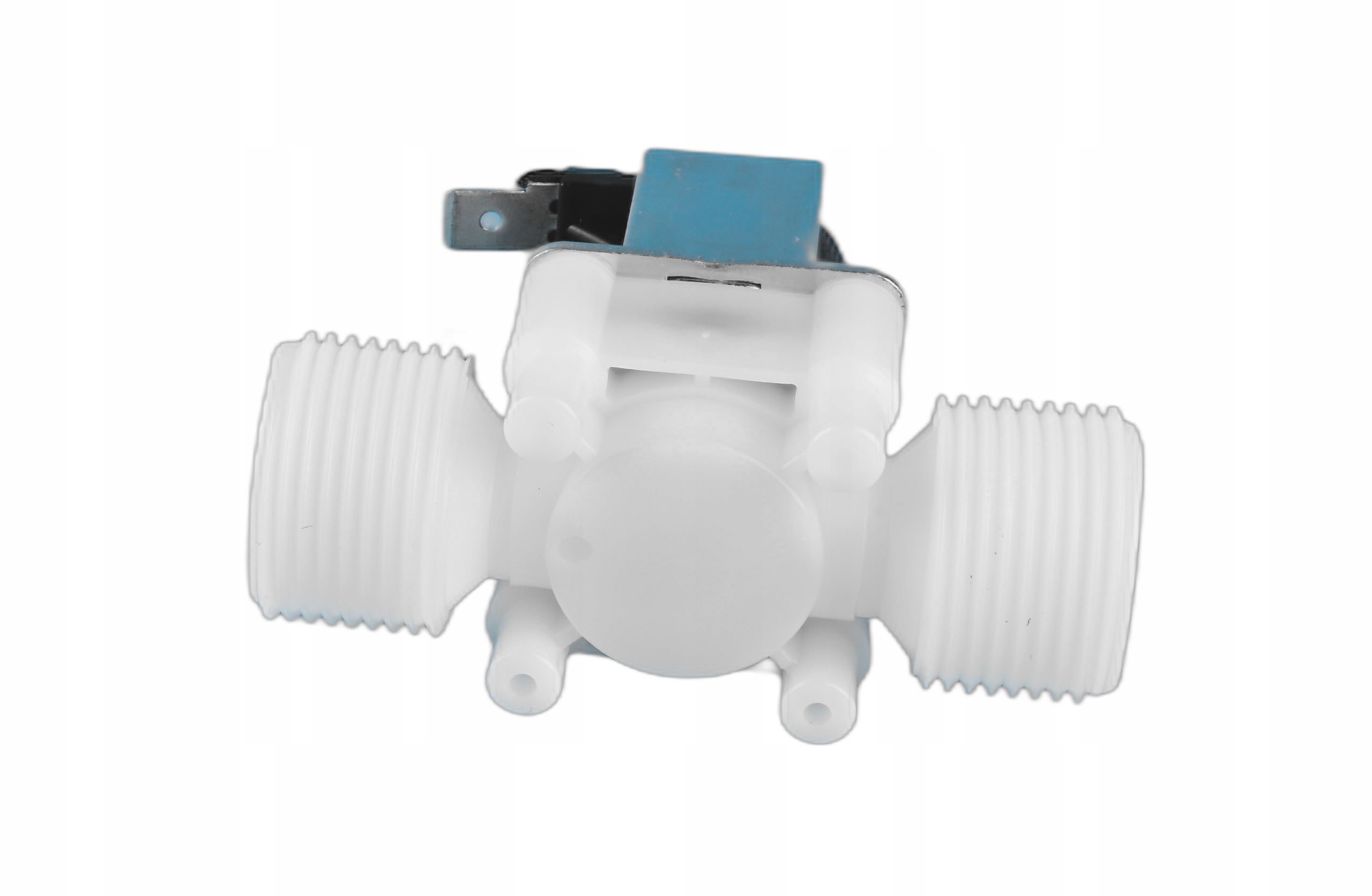

Elektromagnetyczny zawór normalnie zamknięty (NC) z cewką 12 V DC, gwintem zewnętrznym 3/4″ i korpusem z tworzywa. Przeznaczony do wody i cieczy neutralnych chemicznie, w zakresie ciśnienia 0,02–0,8 MPa oraz temperatury 0–60°C.

Cechy produktu

• cewka 12 V DC
• zawór normalnie zamknięty (NC)
• gwint zewnętrzny 3/4″
• średnica wewnętrzna przepływu 19 mm
• korpus z tworzywa
• zakres ciśnienia roboczego 0,02–0,8 MPa
• temperatura pracy 0–60°C
• do wody i cieczy neutralnych chemicznie

Cechy szczegółowe

• Cewka 12 V DC: umożliwia sterowanie zaworem za pomocą źródła prądu stałego o napięciu 12 V.
• Typ NC: zawór jest normalnie zamknięty.
• Gwint zewnętrzny 3/4″: pozwala na montaż w instalacji z odpowiednim przyłączem.
• Średnica przepływu 19 mm: określa podaną przez źródło średnicę wewnętrzną przepływu.
• Korpus z tworzywa: materiał korpusu wskazany w specyfikacji produktu.
• Zakres ciśnienia 0,02–0,8 MPa: określa podany zakres ciśnienia roboczego; zgodność dolnej granicy z równoważnością w barach podaną w źródle wymaga weryfikacji.
• Temperatura pracy 0–60°C: wyznacza podany zakres temperatury użytkowania.
• Zastosowanie do wody i cieczy neutralnych chemicznie: medium należy dobrać z uwzględnieniem zgodności materiałowej zaworu.

Zastosowanie

• sterowanie przepływem wody w instalacjach nawadniających
• projekty automatyki domowej i DIY
• układy przepływu cieczy neutralnych chemicznie
• instalacje akwarystyczne, po wcześniejszym sprawdzeniu zgodności materiałowej i warunków pracy

Specyfikacja techniczna

• typ zaworu: elektromagnetyczny, normalnie zamknięty (NC)
• napięcie cewki: 12 V DC
• materiał korpusu: tworzywo
• gwint: zewnętrzny 3/4″
• średnica wewnętrzna przepływu: 19 mm
• ciśnienie robocze: 0,02–0,8 MPa
• równoważność ciśnienia w barach w materiale źródłowym: 2–8 bar; podane przeliczenie jest niespójne z dolną granicą 0,02 MPa i wymaga weryfikacji
• temperatura pracy: 0–60°C
• przeznaczone medium: woda, ciecze neutralne chemicznie

Zasilanie

Cewka wymaga zasilania 12 V DC. Źródło nie podaje poboru prądu ani oznaczeń przewodów lub zacisków, dlatego przed doborem zasilacza i podłączeniem należy sprawdzić te informacje na produkcie lub uzyskać je od dostawcy. Nie podłączaj cewki do napięcia sieciowego.

Instrukcja

1. Sprawdź oznaczenia zaworu oraz warunki instalacji. Upewnij się, że medium, temperatura i ciśnienie mieszczą się w podanych zakresach.
2. Przed montażem odłącz zasilanie i rozhermetyzuj instalację.
3. Zamontuj zawór w instalacji z pasującym przyłączem 3/4″. Źródło nie określa kierunku przepływu ani wymagań dotyczących uszczelnienia, dlatego sprawdź oznaczenia i dokumentację konkretnego egzemplarza.
4. Ustal sposób podłączenia cewki na podstawie oznaczeń na produkcie lub informacji od dostawcy. Nie zakładaj polaryzacji ani układu przewodów bez potwierdzenia.
5. Zasil cewkę wyłącznie napięciem 12 V DC. Przed użyciem sprawdź pobór prądu cewki i dobierz odpowiednie źródło zasilania.
6. Po montażu sprawdź szczelność instalacji i działanie zaworu w warunkach mieszczących się w podanym zakresie pracy.

Materiał źródłowy nie podaje pinów, oznaczeń elektrycznych ani informacji pozwalających przygotować zweryfikowany przykład kodu Arduino.

Podłączenie

Zawór montuje się hydraulicznie przez gwint zewnętrzny 3/4″, używając pasującego przyłącza. Cewkę należy zasilać napięciem 12 V DC, ale źródło nie podaje oznaczeń przewodów, zacisków ani polaryzacji. Sposób podłączenia elektrycznego trzeba potwierdzić na egzemplarzu lub u dostawcy. Nie podłączaj zaworu bezpośrednio do wyjścia GPIO mikrokontrolera.

Informacje bezpieczeństwa

• Montaż i obsługę wykonuj przy odłączonym zasilaniu; przed pracami przy instalacji cieczowej zmniejsz ciśnienie i zabezpiecz układ przed wypływem medium.
• Używaj cewki wyłącznie z napięciem 12 V DC.
• Chroń połączenia elektryczne przed wodą i wilgocią; źródło nie podaje stopnia ochrony obudowy.
• Stosuj zawór tylko w zakresie temperatury 0–60°C i ciśnienia roboczego podanego dla produktu.
• Używaj wyłącznie mediów, których zgodność z materiałami zaworu została potwierdzona.
• Podłączanie do instalacji i dobór zabezpieczeń powierz osobie posiadającej odpowiednią wiedzę, jeśli nie masz doświadczenia.

Ostrzeżenia

• Nie przekraczaj napięcia cewki 12 V DC; nie podłączaj jej do sieci 230 V AC.
• Nie używaj zaworu poza zakresem temperatury 0–60°C ani ciśnienia 0,02–0,8 MPa.
• Nie zakładaj, że zawór nadaje się do dowolnej cieczy lub substancji chemicznej; źródło wskazuje wodę i ciecze neutralne chemicznie.
• Nie podłączaj cewki do wyjścia mikrokontrolera bez odpowiedniego układu sterującego.
• Nie dobieraj zasilacza wyłącznie na podstawie napięcia: pobór prądu cewki nie został podany i wymaga sprawdzenia.
• Wartość dolnej granicy ciśnienia w barach podana w materiale źródłowym jest niespójna z wartością w MPa; przed zastosowaniem przy niskim ciśnieniu zweryfikuj parametr u dostawcy.

Przeznaczenie produktu

• sterowanie przepływem wody i cieczy neutralnych chemicznie w instalacjach niskonapięciowych
• projekty DIY, edukacyjne i automatyki domowej
• instalacje, w których ciśnienie i temperatura mieszczą się w podanych granicach

Zastosowania wykluczone

• nie stosować do gazów ani cieczy agresywnych chemicznie bez potwierdzenia zgodności materiałowej
• nie stosować w instalacjach medycznych ani zastosowaniach, w których awaria może zagrażać życiu lub zdrowiu
• nie stosować w instalacjach wysokiego napięcia ani poza podanym zakresem ciśnienia i temperatury
• nie używać jako elementu zabezpieczającego, jeśli niezawodność działania nie została potwierdzona dla danego zastosowania

Najczęstsze pytania

Jakie zasilanie jest wymagane?
Cewka wymaga napięcia 12 V DC. Pobór prądu nie został podany i należy go zweryfikować przed doborem zasilacza.

Czy zawór jest normalnie otwarty?
Nie. W specyfikacji określono go jako normalnie zamknięty (NC).

Jakie przyłącze ma zawór?
Ma gwint zewnętrzny 3/4″.

Jakie ciecze można stosować?
Materiał źródłowy wskazuje wodę i ciecze neutralne chemicznie. Zgodność konkretnego medium z materiałami zaworu należy potwierdzić.

Jaki jest zakres ciśnienia pracy?
Podano 0,02–0,8 MPa. Materiał źródłowy podaje również 2–8 bar, ale dolna granica tych wartości jest niespójna i wymaga weryfikacji.

Czy można podłączyć zawór bezpośrednio do Arduino?
Nie należy podłączać cewki bezpośrednio do wyjścia GPIO. Źródło nie podaje poboru prądu ani szczegółów połączeń; potrzebny układ sterujący należy dobrać po potwierdzeniu parametrów cewki.

O produkcie

Zawór elektromagnetyczny z cewką 12 V DC umożliwia sterowanie przepływem cieczy w układach, w których wymagane jest zamykanie zaworu typu NC. Gwint zewnętrzny 3/4″ i korpus z tworzywa pozwalają uwzględnić go w projektach instalacyjnych oraz systemach nawadniania i automatyki. Przed montażem należy sprawdzić zgodność przyłącza, medium i parametrów instalacji, a sposób podłączenia cewki potwierdzić na produkcie lub u dostawcy.

Dlaczego warto

• cewka zasilana napięciem 12 V DC
• konstrukcja normalnie zamknięta (NC)
• gwint zewnętrzny 3/4″
• podana średnica wewnętrzna przepływu 19 mm
• korpus z tworzywa
• określone zakresy ciśnienia i temperatury pracy
