Opis

Opis produktu

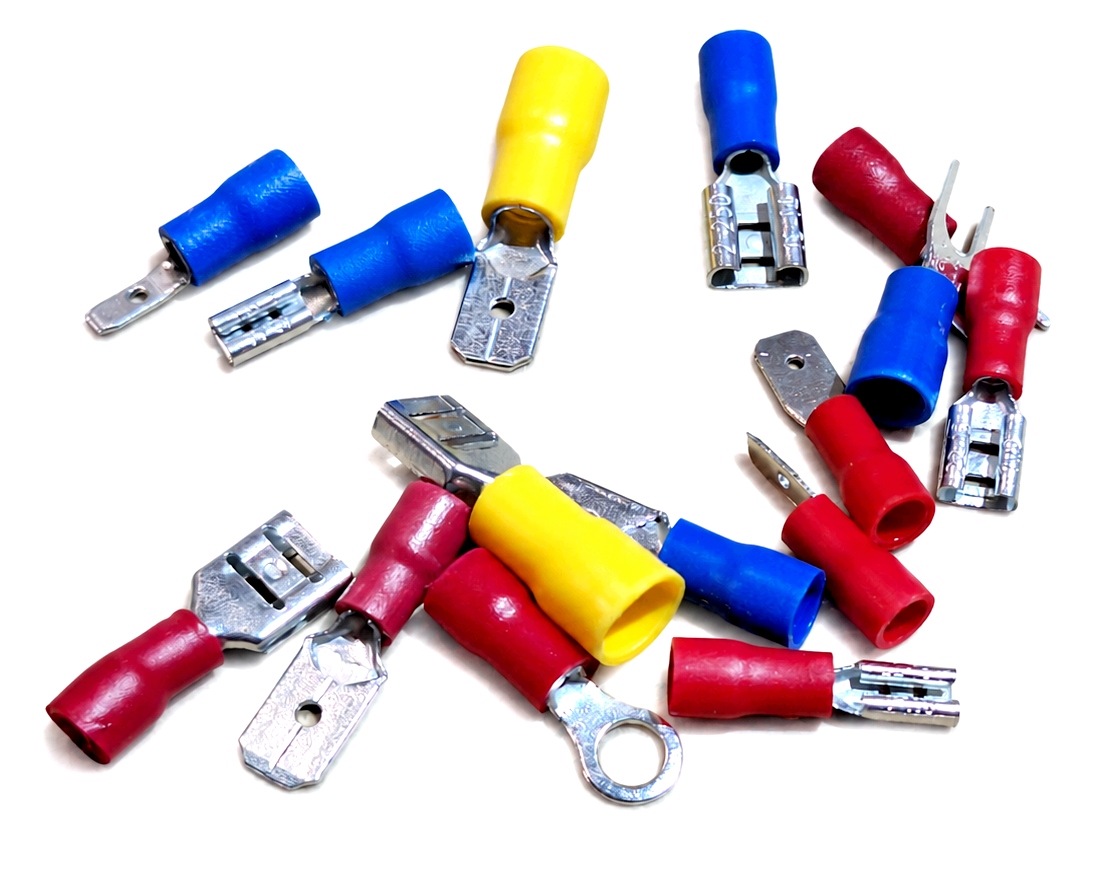

Zestaw obejmuje najczęściej używane typy izolowanych końcówek kablowych potrzebnych podczas napraw, budowy prototypów i wykonywania instalacji niskonapięciowych. Pozwala zakończyć przewód oczkiem lub widełkami, przygotować połączenie wsuwane albo połączyć ze sobą cylindryczną parę męską i żeńską.

Zaciskane połączenie nie wymaga lutowania. Po dobraniu końcówki do przekroju przewodu wystarczy zdjąć odpowiednią długość izolacji, wsunąć żyłę do tulei i zacisnąć ją właściwym narzędziem. Tak wykonane połączenie jest szybkie, powtarzalne i może być łatwo serwisowane.

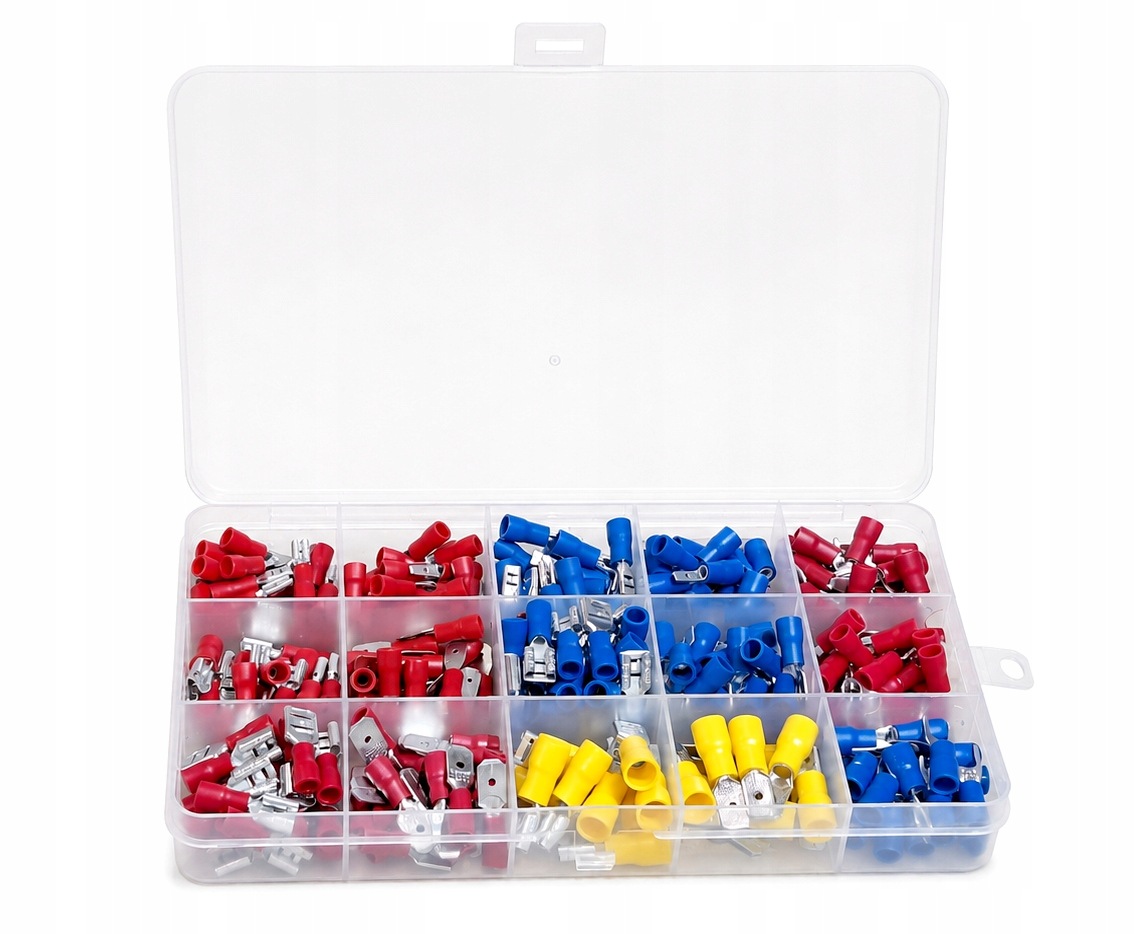

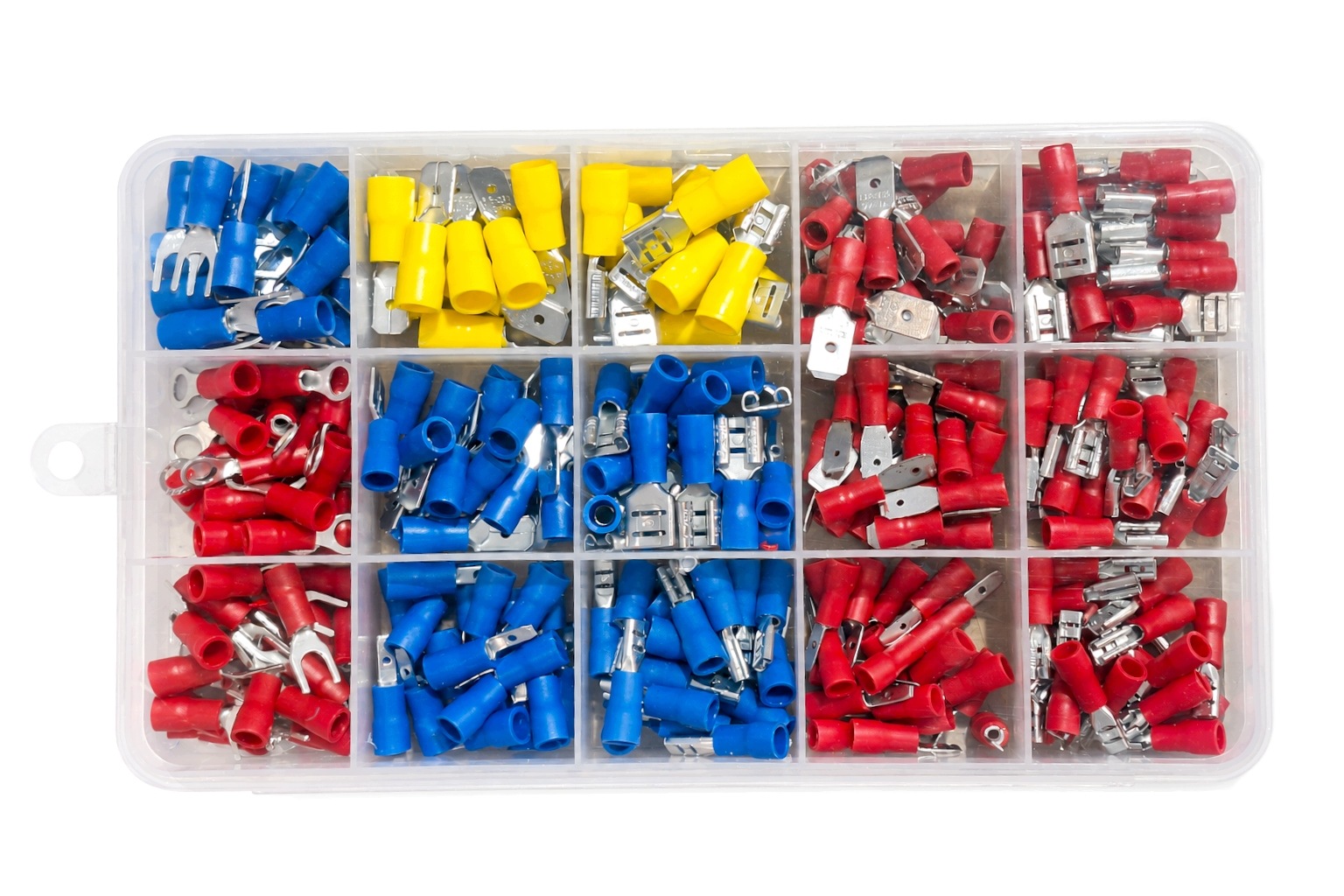

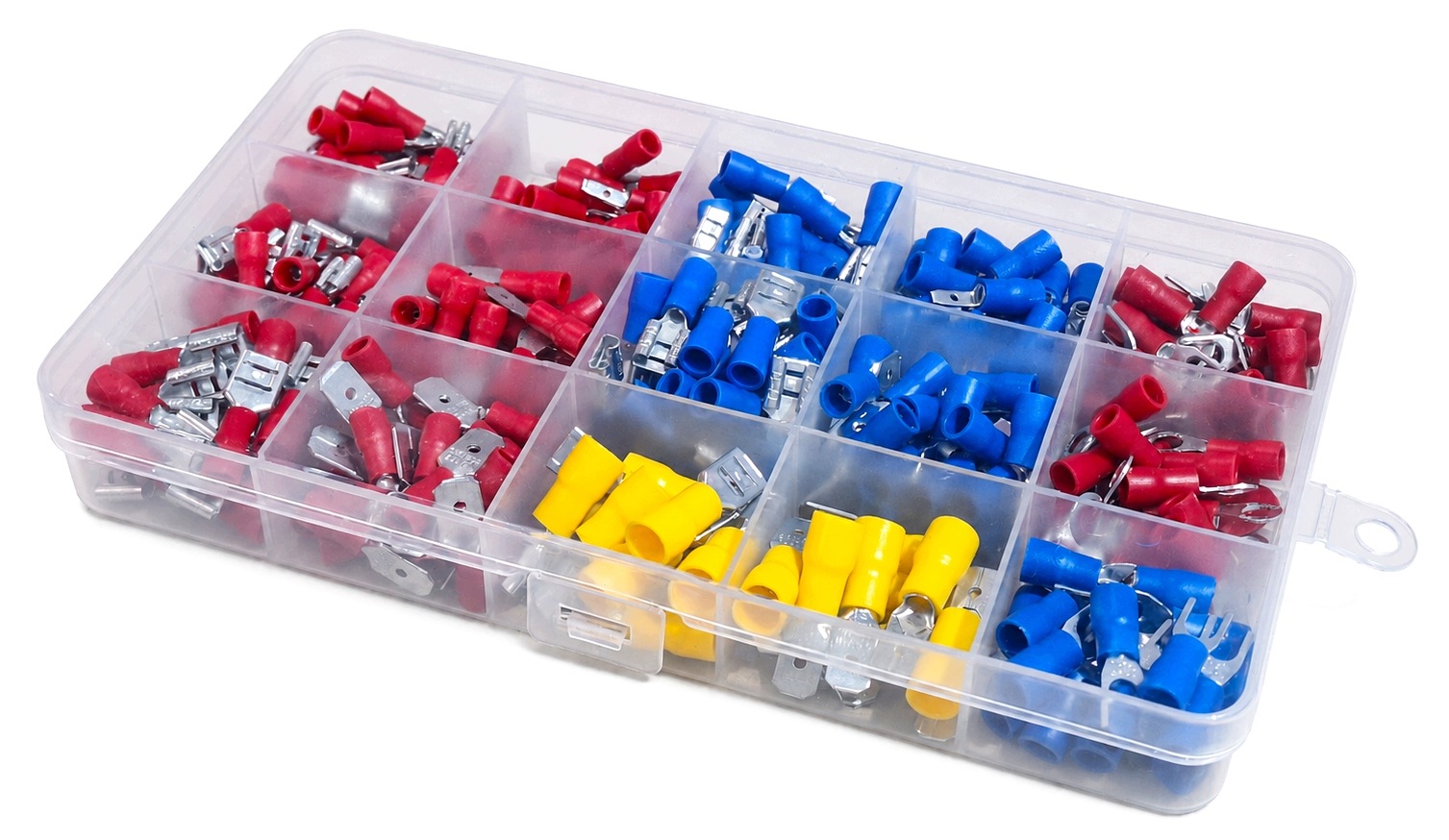

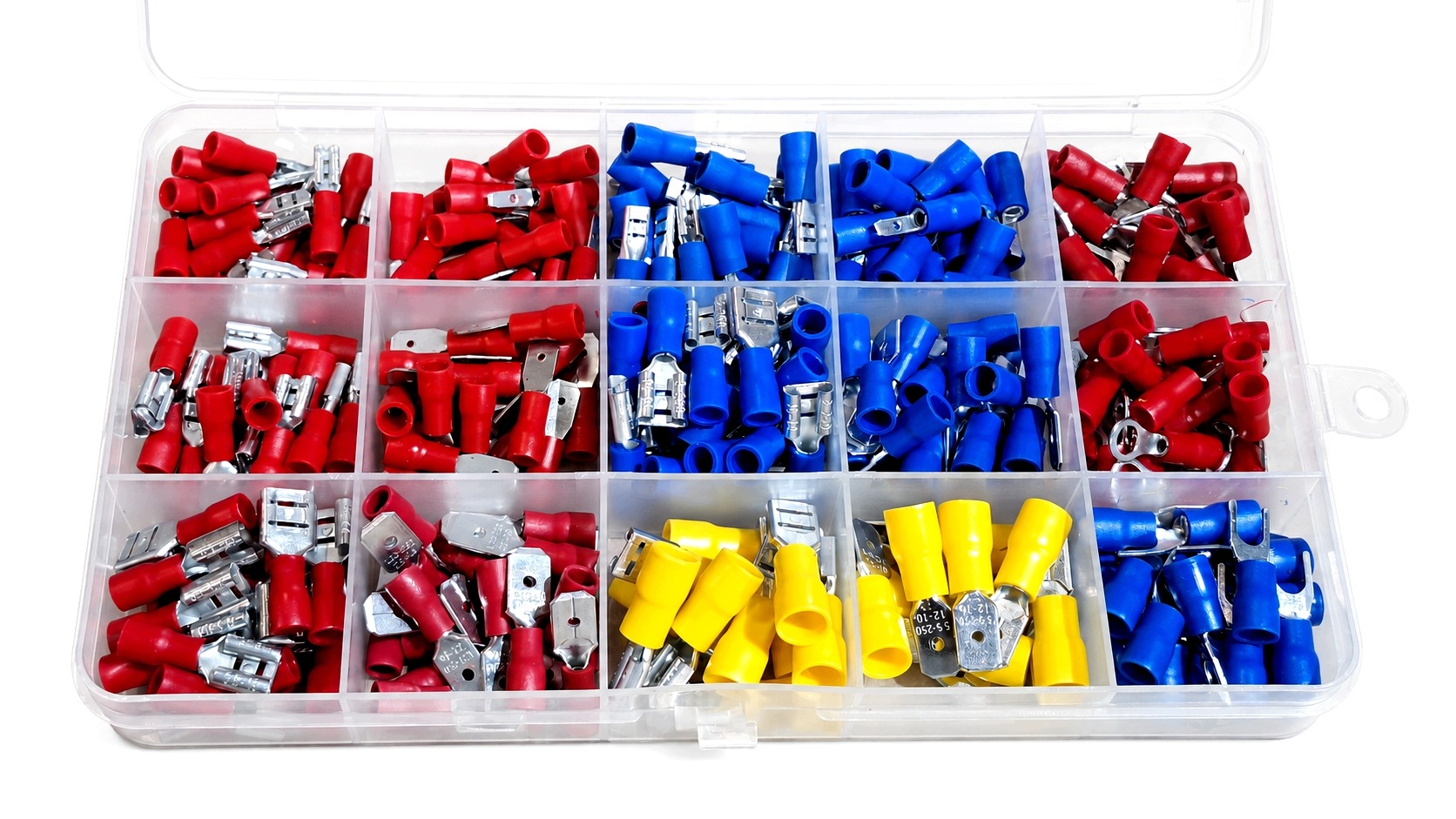

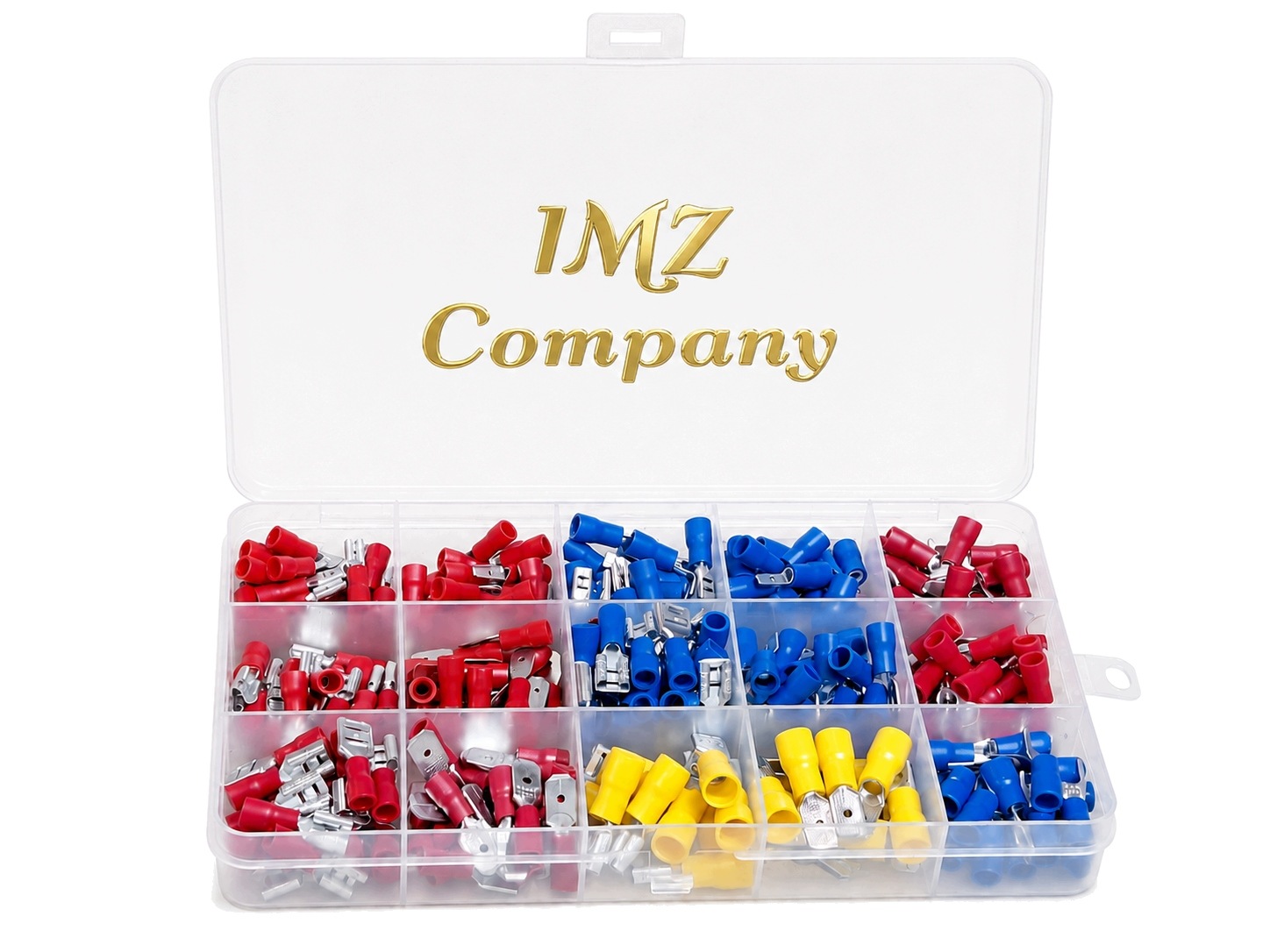

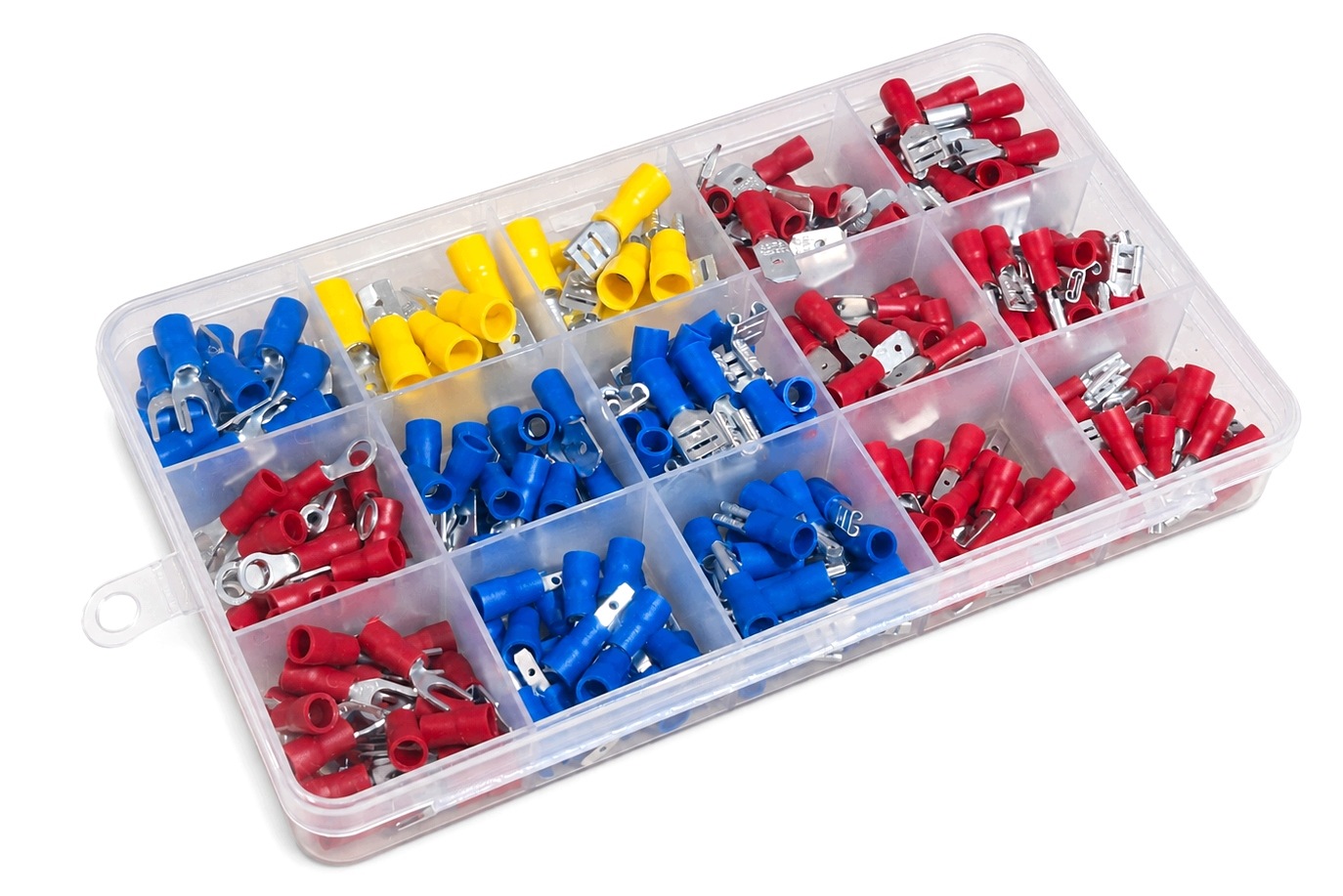

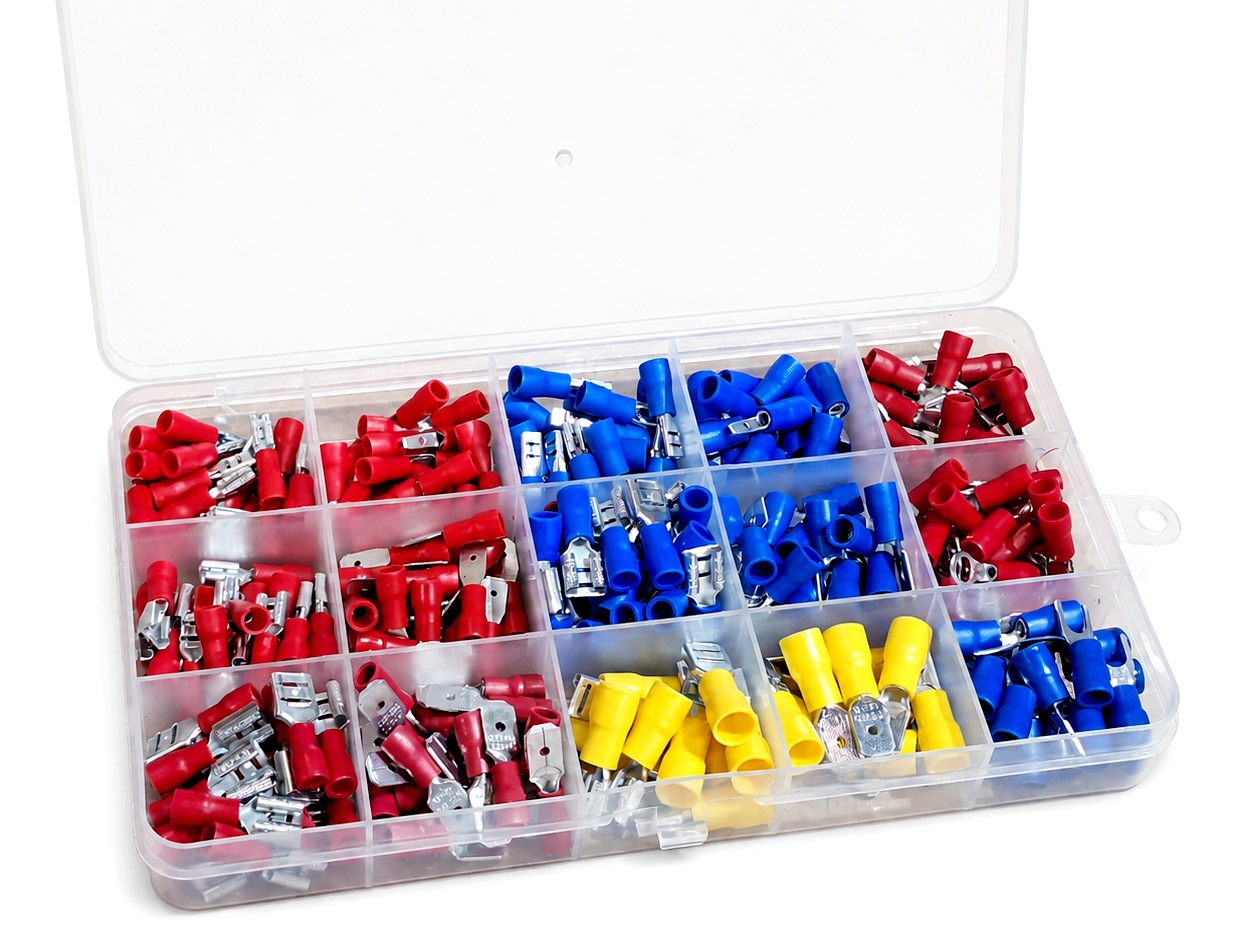

Wszystkie elementy są rozmieszczone w przegródkach organizera. Dzięki temu zestaw może być przechowywany w warsztacie, samochodzie serwisowym lub domowej skrzynce narzędziowej bez mieszania poszczególnych wariantów.

Cechy produktu

cechy

280 elementów w 15 wariantach
konektory męskie i żeńskie
końcówki oczkowe i widełkowe
konektory cylindryczne
kilka zakresów przekroju przewodów
zakres od około 0,3 do 5,3 mm²
izolowane tuleje zaciskowe
wykonywanie połączeń bez lutowania
cynowane elementy przewodzące
organizer ułatwiający przechowywanie i dobór końcówek

Cechy szczegółowe

cechy_rozwiniete

Połączenie bez lutowania – końcówkę montuje się na odizolowanym przewodzie przy użyciu odpowiedniej zaciskarki.
Różne sposoby zakończenia przewodu – zestaw obejmuje końcówki do połączeń rozłącznych oraz do mocowania pod śrubą.
Kilka zakresów przekroju – końcówki są przeznaczone do przewodów od około 0,3 do 5,3 mm², zależnie od wariantu.
Izolowana część zaciskowa – osłona z PVC ogranicza ryzyko przypadkowego kontaktu z metalową częścią końcówki i stabilizuje przewód przy zacisku.
Cynowana powierzchnia metalowa – według danych dostawcy elementy wykonano z cynowanego mosiądzu, co ogranicza podatność powierzchni na utlenianie.
Czytelne grupowanie kolorami – kolory pomagają dobrać rozmiar końcówki do przekroju przewodu; nie oznaczają polaryzacji.
Organizer w zestawie – osobne przegródki ułatwiają przechowywanie i szybkie znalezienie potrzebnego typu końcówki.

Zastosowanie

zastosowanie

naprawy i modyfikacje instalacji niskonapięciowych
instalacje samochodowe i motocyklowe
elektronika warsztatowa i hobbystyczna
połączenia przewodów z przełącznikami, przekaźnikami i bezpiecznikami
podłączanie przewodów do zacisków śrubowych
wykonywanie rozłącznych połączeń konektorowych
serwis urządzeń i maszyn
prototypowanie i drobne prace montażowe
wyposażenie warsztatu elektryka, mechanika i majsterkowicza

Specyfikacja techniczna

specyfikacja

Typ produktu: zestaw izolowanych końcówek kablowych do zaciskania
Liczba elementów: 280 szt.
Liczba wariantów: 15
Sposób montażu: zaciskanie na odizolowanym przewodzie
Lutowanie: niewymagane
Obsługiwane zakresy AWG: AWG 22–18, AWG 22–16, AWG 16–14, AWG 12–10
Przybliżony zakres przekroju przewodów: około 0,3–5,3 mm²
Materiał części przewodzącej: mosiądz cynowany
Materiał izolacji: PVC
Kolory izolacji: czerwony, niebieski, żółty

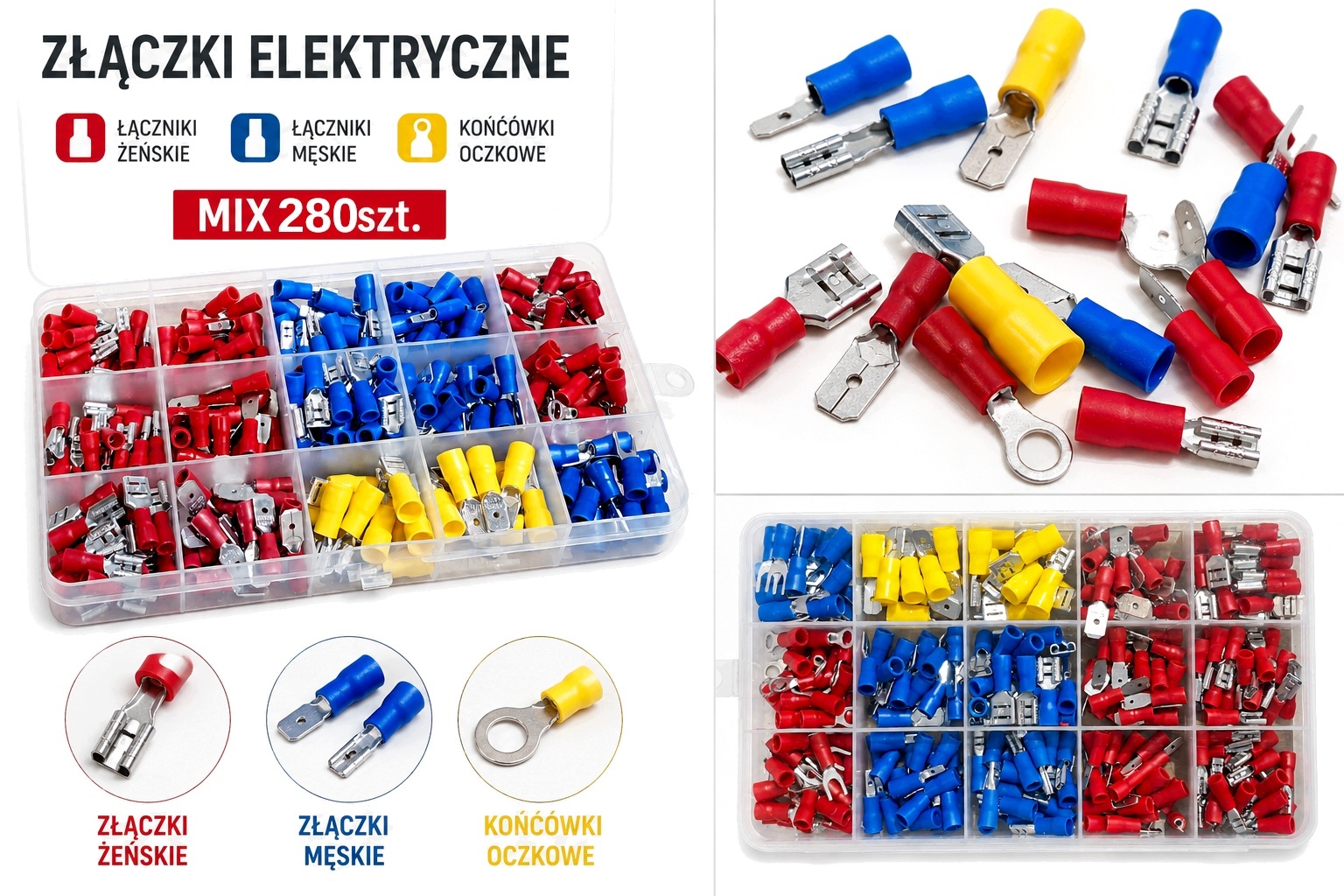

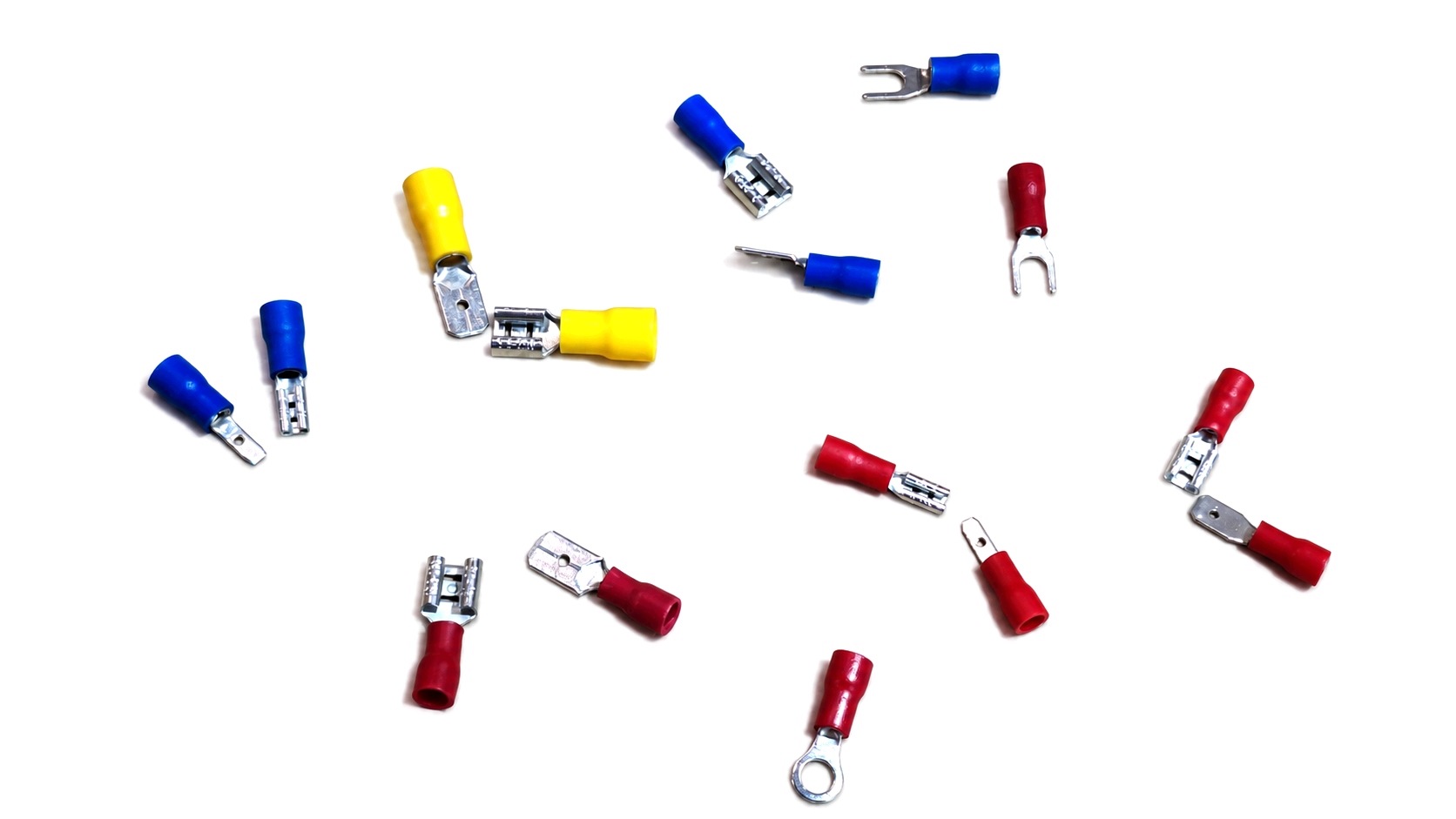

Rodzaje końcówek: męskie, żeńskie, oczkowe, widełkowe, cylindryczne
Przeznaczenie przewodów: przede wszystkim przewody miedziane wielodrutowe
Opakowanie: organizer z tworzywa sztucznego

Zasilanie

Produkt przeznaczony do typowych prac przy instalacjach niskonapięciowych. Dopuszczalny prąd zależy od przekroju przewodu, typu końcówki, jakości zacisku, temperatury i sposobu ułożenia przewodów.

Instrukcja

Dobór końcówki

Ustal przekrój żyły przewodu w mm² lub rozmiar AWG.
Wybierz końcówkę o zakresie obejmującym przekrój przewodu.
Sprawdź, czy metalowa żyła wchodzi swobodnie do tulei, ale nie ma w niej nadmiernego luzu.
Dobierz typ zakończenia do planowanego połączenia:
- wsuwka męska lub żeńska – do połączeń rozłącznych,
- końcówka oczkowa – do trwałego mocowania pod śrubą,
- końcówka widełkowa – do zacisku śrubowego, który można poluzować bez całkowitego wykręcania śruby,
- konektor cylindryczny – do rozłącznego połączenia pary męskiej i żeńskiej.

Zaciskanie

Odłącz zasilanie obwodu.
Odetnij uszkodzony fragment przewodu i wyrównaj jego koniec.
Zdejmij izolację na długości odpowiadającej metalowej tulei końcówki.
Nie uszkadzaj ani nie odcinaj drucików żyły.
Wsuń przewód do końca tulei.
Umieść końcówkę w odpowiednim gnieździe zaciskarki do izolowanych końcówek kablowych.
Zaciśnij tuleję zgodnie z instrukcją używanej zaciskarki.
Wykonaj próbę mechaniczną, delikatnie pociągając za przewód.
Sprawdź, czy poza tuleję nie wystają luźne druciki.
Dopiero po kontroli połączenia podłącz obwód do zasilania.

Ważne zasady

Kolor izolacji pomaga rozpoznać grupę rozmiarową i nie oznacza bieguna dodatniego ani ujemnego.
Nie należy zaciskać zbyt dużego przewodu w zbyt małej końcówce.
Zbyt mały przewód w dużej tulei może nie zostać prawidłowo unieruchomiony.
Do montażu należy używać zaciskarki przeznaczonej do izolowanych końcówek kablowych.
Kombinerki nie zapewniają powtarzalnego i kontrolowanego zacisku.
Prawidłowo wykonane połączenie nie powinno wymagać lutowania.
W instalacjach narażonych na wilgoć należy zastosować dodatkowe uszczelnienie odpowiednie do warunków pracy.

Podłączenie

| Oznaczenie | Przybliżony przekrój przewodu |
|—|—:|
| AWG 22–18 | około 0,3–0,8 mm² |
| AWG 22–16 | około 0,3–1,3 mm² |
| AWG 16–14 | około 1,3–2,1 mm² |
| AWG 12–10 | około 3,3–5,3 mm² |
| AWG 22–14 | około 0,3–2,1 mm² |

Kompatybilność

przewody miedziane wielodrutowe o przekroju zgodnym z wybraną końcówką
zaciskarki do izolowanych końcówek kablowych
płaskie złącza konektorowe męskie i żeńskie o pasującym rozmiarze
zaciski śrubowe współpracujące z końcówkami oczkowymi lub widełkowymi
instalacje samochodowe, motocyklowe, warsztatowe i hobbystyczne

Informacje bezpieczeństwa

Przed rozpoczęciem pracy należy odłączyć napięcie od obwodu.
Końcówkę należy dobrać do przekroju przewodu oraz rodzaju połączenia.
Należy używać odpowiedniej zaciskarki do izolowanych końcówek kablowych.
Po zaciśnięciu trzeba wykonać kontrolę wzrokową i próbę mechaniczną połączenia.
Nie używać końcówek zdeformowanych, skorodowanych, pękniętych lub z uszkodzoną izolacją.
Nie dopuszczać do wystawania pojedynczych drucików poza tuleję.
Parametry dopuszczalnego prądu i napięcia zależą od rodzaju końcówki, przewodu, jakości zacisku i warunków pracy.
Bez potwierdzonych parametrów znamionowych nie stosować produktu w obwodach, w których awaria połączenia może spowodować pożar, porażenie lub zagrożenie życia.
Produkt zawiera małe elementy; przechowywać poza zasięgiem dzieci.
Organizer należy przechowywać w suchym miejscu, z dala od źródeł ciepła i substancji powodujących korozję.

Ostrzeżenia

Nie wykonywać połączeń w obwodzie znajdującym się pod napięciem.
Nie zaciskać końcówek kombinerkami ani przypadkowymi narzędziami.
Nie dobierać końcówki wyłącznie na podstawie koloru; należy sprawdzić przekrój przewodu.
Nie używać końcówki, jeśli przewód wysuwa się po wykonaniu próby mechanicznej.
Nie łączyć przewodów aluminiowych bez potwierdzenia zgodności materiałowej końcówki.
Nie stosować w stałych instalacjach sieciowych 230/400 V bez potwierdzenia wymaganych parametrów i zgodności z obowiązującymi zasadami instalacyjnymi.
Nie przekraczać obciążalności przewodu i wykonanego połączenia.
Produkt nie zastępuje bezpiecznika ani innego zabezpieczenia obwodu.

Przeznaczenie produktu

Produkt przeznaczony do wykonywania zaciskanych zakończeń przewodów przez osoby posiadające podstawową wiedzę z zakresu instalacji elektrycznych.
Użytkownik odpowiada za prawidłowy dobór końcówki, przewodu, narzędzia zaciskowego i parametrów obwodu.
Każde połączenie należy skontrolować przed uruchomieniem urządzenia lub instalacji.
W zastosowaniach profesjonalnych należy przestrzegać dokumentacji urządzenia oraz zasad obowiązujących dla danej instalacji.

Zastosowania wykluczone

połączenia wykonywane bez odpowiedniego narzędzia zaciskowego
zastosowania z przewodem o przekroju poza zakresem danej końcówki
instalacje bezpieczeństwa i obwody krytyczne bez dodatkowej weryfikacji technicznej
obwody o nieznanym lub przekroczonym prądzie roboczym
stałe instalacje sieciowe bez potwierdzonych parametrów znamionowych
przewody aluminiowe bez potwierdzenia kompatybilności
miejsca stale narażone na wodę, chemikalia lub wysoką temperaturę bez dodatkowego zabezpieczenia

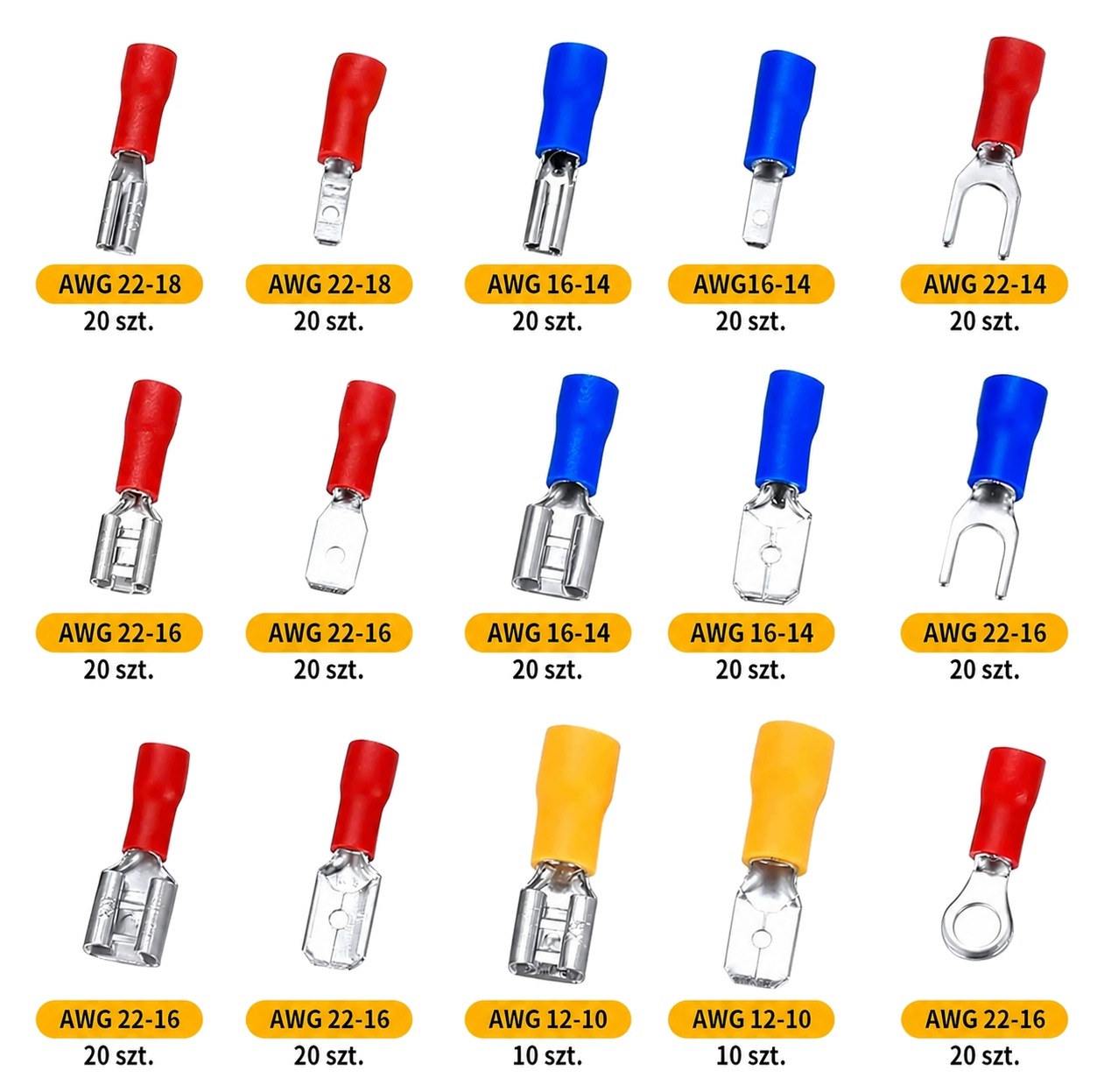

Zawartość zestawu

Podane wartości mm² są przybliżonym przeliczeniem nominalnych przekrojów AWG. Przed zaciśnięciem należy sprawdzić rzeczywiste dopasowanie przewodu do tulei konkretnej końcówki.

20 × czerwony konektor cylindryczny żeński, AWG 22–18, około 0,3–0,8 mm²
20 × czerwony konektor cylindryczny męski, AWG 22–18, około 0,3–0,8 mm²
20 × niebieski konektor cylindryczny żeński, AWG 16–14, około 1,3–2,1 mm²
20 × niebieski konektor cylindryczny męski, AWG 16–14, około 1,3–2,1 mm²
20 × czerwona końcówka widełkowa, oznaczenie AWG 22–14, około 0,3–2,1 mm²
20 × czerwona wsuwka żeńska, AWG 22–16, około 0,3–1,3 mm²
20 × czerwona wsuwka męska, AWG 22–16, około 0,3–1,3 mm²
20 × niebieska wsuwka żeńska, AWG 16–14, około 1,3–2,1 mm²
20 × niebieska wsuwka męska, AWG 16–14, około 1,3–2,1 mm²
20 × niebieska końcówka widełkowa, oznaczenie AWG 22–16, około 0,3–1,3 mm²
20 × czerwona wsuwka żeńska – drugi wariant, AWG 22–16, około 0,3–1,3 mm²
20 × czerwona wsuwka męska – drugi wariant, AWG 22–16, około 0,3–1,3 mm²

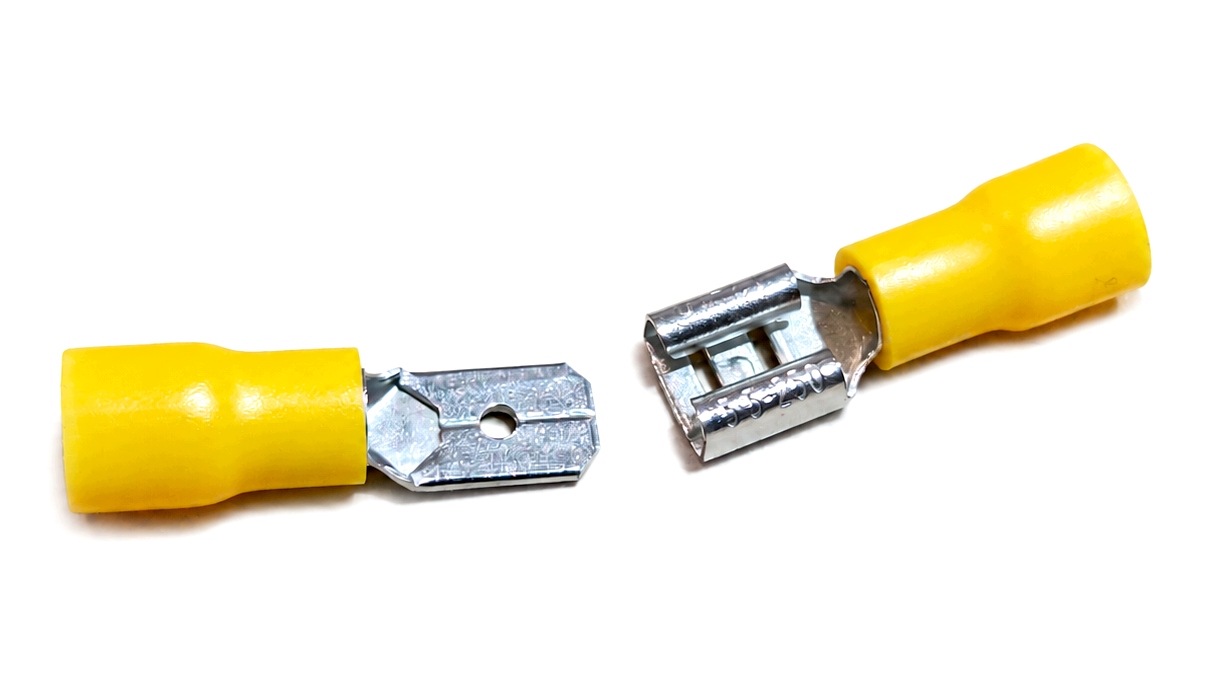

10 × żółta wsuwka żeńska, AWG 12–10, około 3,3–5,3 mm²
10 × żółta wsuwka męska, AWG 12–10, około 3,3–5,3 mm²
20 × czerwona końcówka oczkowa, AWG 22–16, około 0,3–1,3 mm²
1 × organizer z tworzywa sztucznego

Produkty powiązane

zaciskarka do izolowanych końcówek kablowych
ściągacz izolacji
przewody miedziane wielodrutowe
koszulki termokurczliwe
multimetr
próbnik napięcia
opaski kablowe
bezpieczniki samochodowe
uchwyty bezpieczników
peszel lub oplot ochronny do przewodów

Najczęstsze pytania

Czy do montażu potrzebna jest lutownica?
Nie. Końcówki są przeznaczone do zaciskania na przewodzie. Do prawidłowego montażu potrzebna jest odpowiednia zaciskarka.

Co oznaczają kolory czerwony, niebieski i żółty?
Kolory pomagają rozpoznać grupę rozmiarową końcówki. Nie oznaczają polaryzacji przewodu.

Jak przeliczyć AWG na mm²?
W przybliżeniu: AWG 22–18 odpowiada około 0,3–0,8 mm², AWG 22–16 około 0,3–1,3 mm², AWG 16–14 około 1,3–2,1 mm², a AWG 12–10 około 3,3–5,3 mm².

Czy są to tulejki kablowe do listew zaciskowych?
Nie są to klasyczne tulejki końcowe typu ferrule. Zestaw zawiera konektory wsuwane, końcówki oczkowe, widełkowe i cylindryczne.

Czy można zacisnąć końcówkę kombinerkami?
Nie jest to zalecane. Kombinerki mogą zdeformować końcówkę bez uzyskania właściwego docisku. Najlepiej użyć zaciskarki do izolowanych końcówek kablowych.

Jak sprawdzić, czy zacisk jest wykonany poprawnie?
Przewód powinien być całkowicie wsunięty, bez wystających drucików. Po zaciśnięciu należy delikatnie pociągnąć za przewód. Nie powinien się przesuwać ani wysuwać.

Czy zestaw nadaje się do samochodu lub motocykla?
Tak, może być używany do typowych prac przy instalacjach niskonapięciowych, pod warunkiem prawidłowego doboru przekroju, starannego zaciśnięcia i zabezpieczenia połączenia przed wilgocią oraz drganiami.

Jaki maksymalny prąd można przez nie przepuścić?
Nie należy określać jednej wartości dla całego zestawu. Dopuszczalny prąd zależy od przekroju przewodu, typu końcówki, jakości zacisku, temperatury i sposobu ułożenia przewodów.

Czy kolory końcówek odpowiadają plusowi i minusowi?
Nie. Kolor opisuje przede wszystkim grupę rozmiarową końcówki, a nie funkcję elektryczną przewodu.

O produkcie

Dlaczego warto

280 końcówek w jednym zestawie
15 różnych wariantów
zakres przewodów od około 0,3 do 5,3 mm²
połączenia bez lutowania
końcówki męskie, żeńskie, oczkowe i widełkowe
konektory cylindryczne i płaskie
czytelny podział kolorystyczny
praktyczny organizer z przegródkami
przydatny w warsztacie, garażu i domowej pracowni
zestaw odpowiedni do napraw oraz nowych instalacji niskonapięciowych
