Opis
Opis produktu
Zestaw zawiera 200 polaryzowanych kondensatorów elektrolitycznych w 15 pojemnościach i organizerze. Poszczególne modele mają napięcia znamionowe od 10 V do 50 V — należy dobrać kondensator do parametrów konkretnego obwodu.
Cechy produktu
- 200 kondensatorów elektrolitycznych
- 15 wartości pojemności
- napięcia znamionowe od 10 V do 50 V, zależnie od elementu
- kondensatory polaryzowane
- organizer
Cechy szczegółowe
- 15 pojemności: zestaw obejmuje wartości od 0,1 µF do 220 µF, co ułatwia dobór elementu do różnych obwodów.
- Różne napięcia znamionowe: wartości wynoszą od 10 V do 50 V zależnie od pojemności; przed użyciem trzeba sprawdzić oznaczenie konkretnego kondensatora.
- Polaryzacja: prawidłowe podłączenie bieguna dodatniego i ujemnego jest konieczne do bezpiecznej pracy kondensatora.

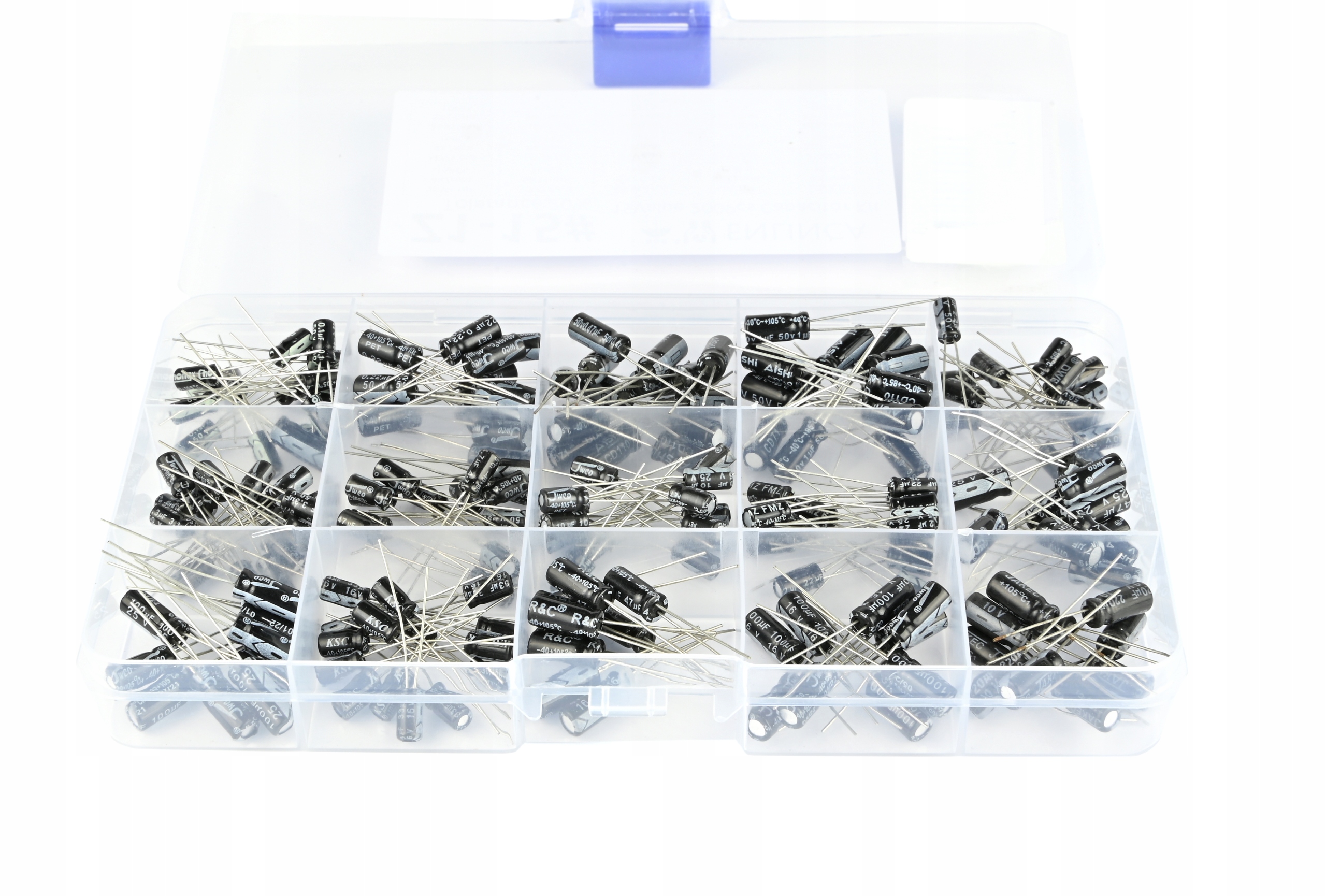

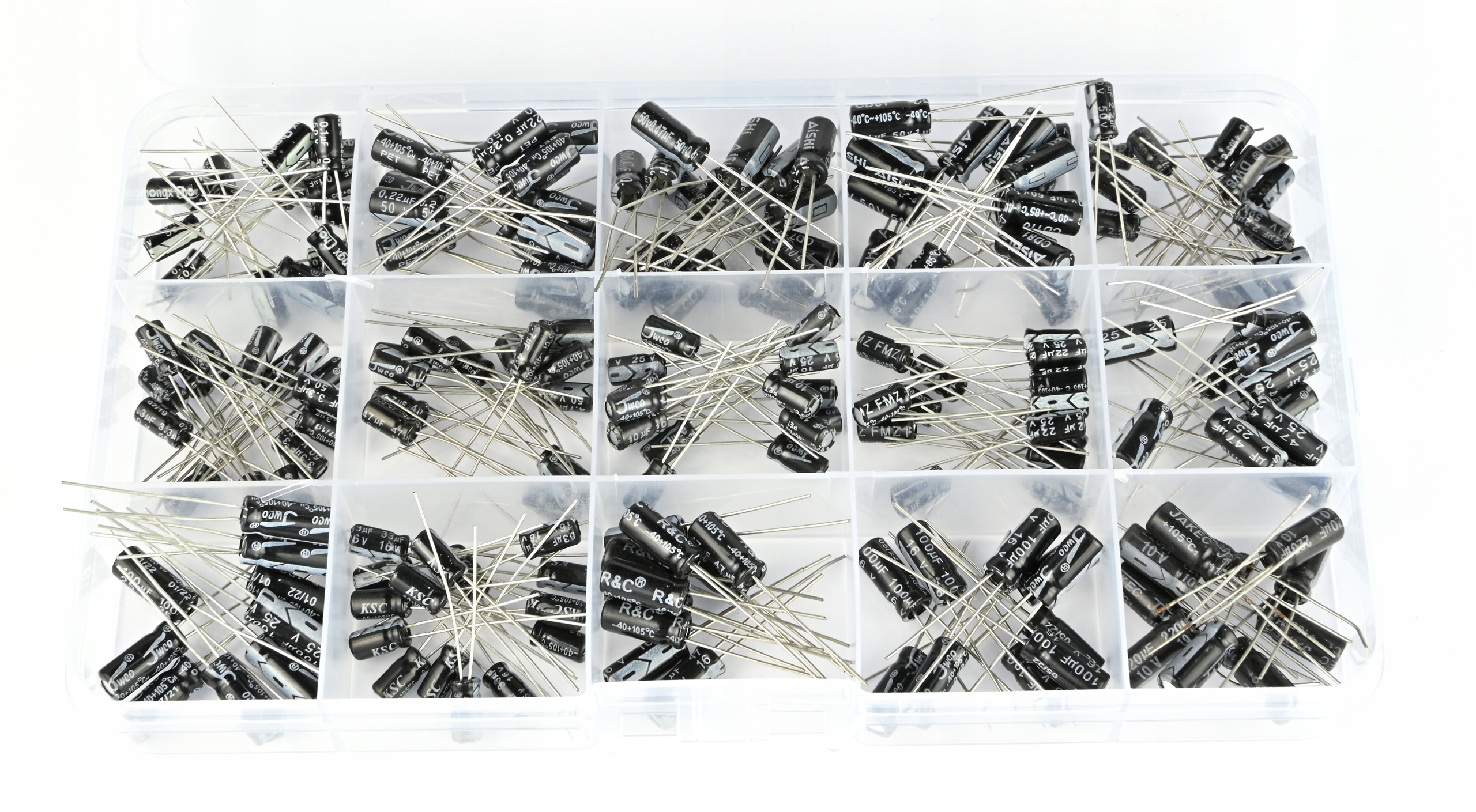

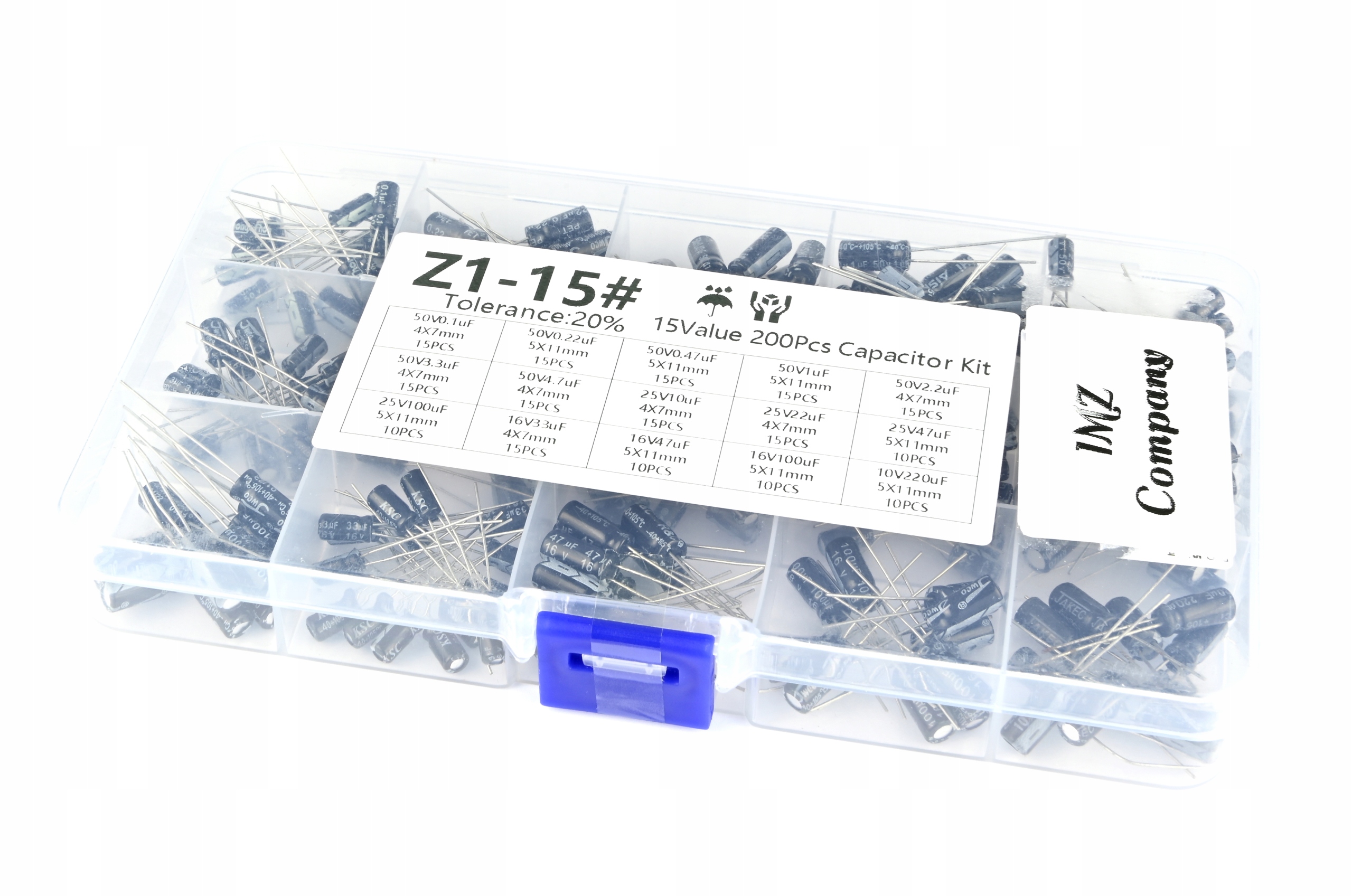

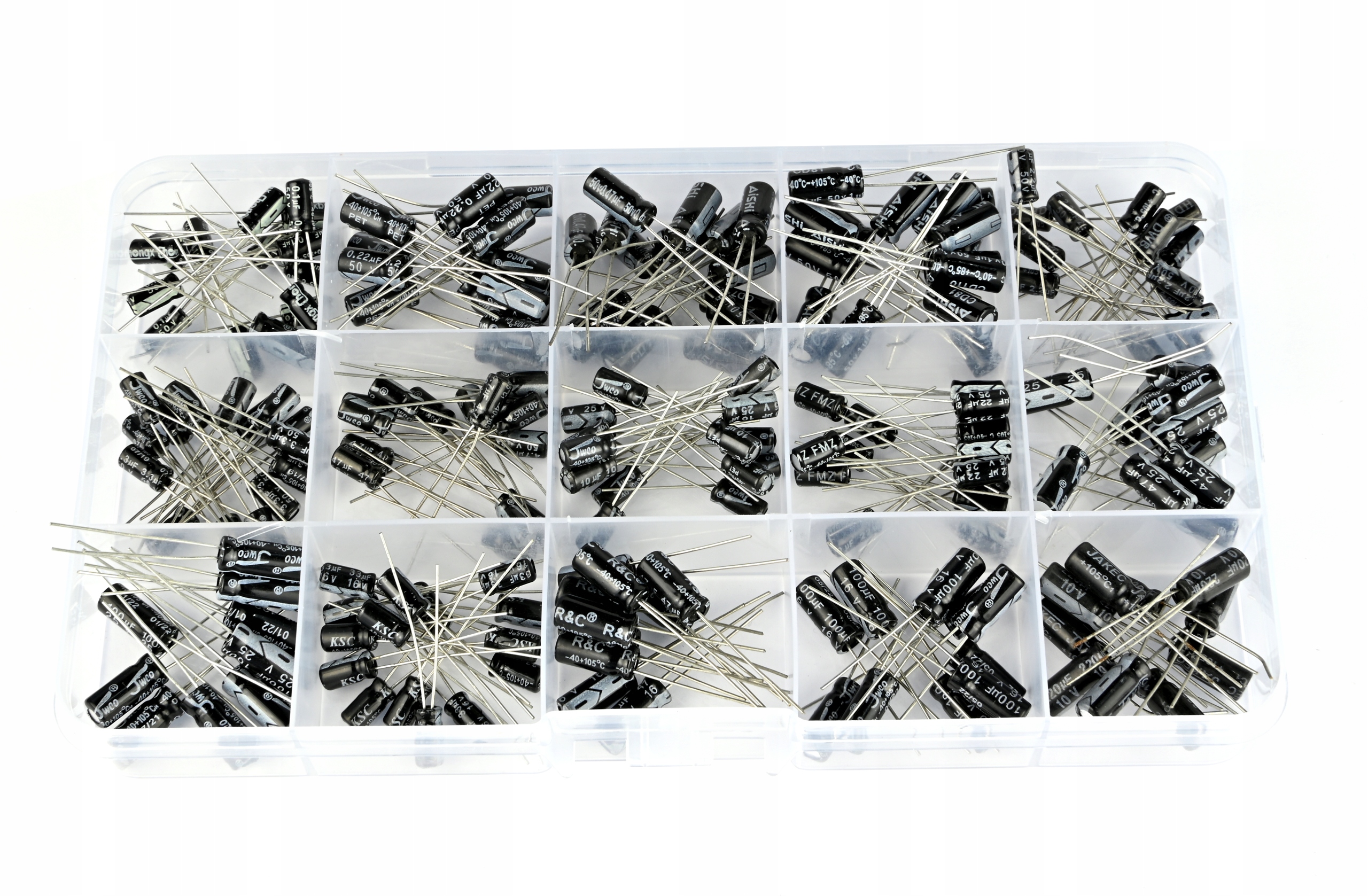

- Organizer: ułatwia przechowywanie i segregowanie elementów.
Zastosowanie
- obwody zasilania i filtrowania
- projekty elektroniczne i układy prototypowe
- naprawa urządzeń elektronicznych, po sprawdzeniu parametrów wymienianego elementu
- nauka elektroniki i eksperymenty
Specyfikacja techniczna
- typ: kondensatory elektrolityczne
- liczba elementów: 200 szt.
- liczba wartości pojemności: 15

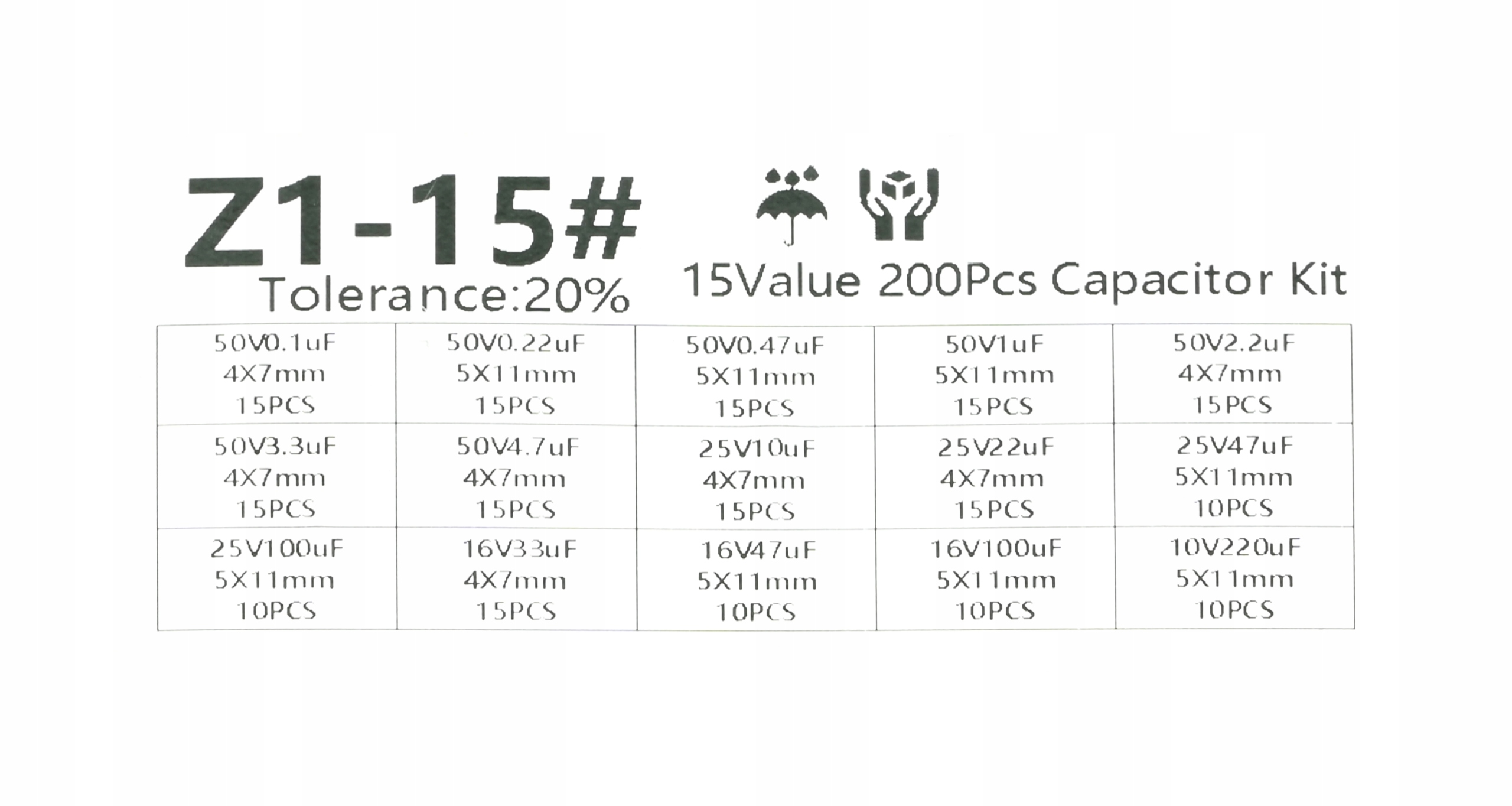

- pojemności i liczby sztuk:
- 0,1 µF: 15 szt.
- 0,22 µF: 15 szt.
- 0,47 µF: 15 szt.
- 1 µF: 15 szt.
- 2,2 µF: 15 szt.
- 3,3 µF: 15 szt.
- 4,7 µF: 15 szt.
- 10 µF: 15 szt.
- 22 µF: 15 szt.
- 47 µF: 10 szt. (25 V)
- 100 µF: 10 szt. (25 V)
- 33 µF: 15 szt. (16 V)
- 47 µF: 10 szt. (16 V)
- 100 µF: 10 szt. (16 V)
- 220 µF: 10 szt. (10 V)
- napięcia znamionowe: 50 V dla 0,1–4,7 µF; 25 V dla 10–100 µF w pozycjach wymienionych w zestawieniu; 16 V dla 33–100 µF w pozycjach wymienionych w zestawieniu; 10 V dla 220 µF
- polaryzacja: tak
- tolerancja pojemności: ±20% (podana w materiale jako typowa)
- obudowa: aluminium, według materiału źródłowego
- wymiary: zależne od pojemności i napięcia
Zasilanie
Kondensatory nie są samodzielnie zasilanym modułem. Każdy element należy stosować w obwodzie zgodnie z jego pojemnością, polaryzacją i napięciem znamionowym podanym dla danej pozycji. Nie wolno przekraczać napięcia znamionowego konkretnego kondensatora.
Instrukcja
- Wybierz kondensator o wymaganej pojemności i sprawdź jego napięcie znamionowe.
- Przed montażem odłącz zasilanie obwodu i rozładuj kondensatory, które mogą już być w nim naładowane.
- Sprawdź oznaczenie polaryzacji na kondensatorze. Podłącz jego bieguny zgodnie z oznaczeniami i polaryzacją obwodu.
- Upewnij się, że napięcie pracy obwodu nie przekracza napięcia znamionowego kondensatora.
- Po montażu sprawdź poprawność połączeń przed ponownym włączeniem zasilania.
Materiał nie określa konkretnych połączeń z płytką ani platformy sterującej; nie podano kodu Arduino.
Podłączenie
Kondensatory są elementami do montażu w obwodzie, a nie modułem z określonym złączem. Są polaryzowane: biegun dodatni należy podłączyć do dodatniego potencjału obwodu, a ujemny do ujemnego. Materiał nie opisuje oznaczeń wyprowadzeń poszczególnych sztuk; przed montażem należy sprawdzić oznaczenia na konkretnym elemencie.
Informacje bezpieczeństwa
- Przed montażem lub wymianą elementu odłącz zasilanie obwodu.
- Kondensatory elektrolityczne są polaryzowane; przestrzegaj oznaczeń biegunów.
- Dobierz napięcie znamionowe do obwodu i nie przekraczaj wartości podanej dla danego kondensatora.
- Rozładuj kondensator przed dotykaniem jego wyprowadzeń lub wykonywaniem prac przy obwodzie.
- Pracuj w suchym miejscu, na stabilnym stanowisku, i unikaj przypadkowego zwarcia wyprowadzeń.
- Uszkodzone, spuchnięte lub nieszczelne elementy wycofaj z użycia.
Ostrzeżenia
- Odwrotne podłączenie polaryzacji może uszkodzić kondensator i doprowadzić do jego nagrzania lub rozerwania.
- Przekroczenie napięcia znamionowego grozi uszkodzeniem elementu.
- Nie zwieraj wyprowadzeń naładowanego kondensatora; może rozładować się gwałtownie.
- Nie lutuj ani nie wymieniaj elementu w zasilonym obwodzie.
Przeznaczenie produktu
- Elementy do zastosowań w obwodach elektronicznych niskiego napięcia, po sprawdzeniu parametrów konkretnego kondensatora.
- Do projektów DIY, nauki, prototypowania i napraw elektroniki przez osoby znające zasady pracy z elementami polaryzowanymi.
Zastosowania wykluczone
- Nie stosuj w obwodach, których napięcie przekracza napięcie znamionowe danego elementu.
- Nie używaj jako części urządzeń medycznych, systemów bezpieczeństwa życia ani innych zastosowań krytycznych.
- Nie używaj elementu o nieznanej lub nieodpowiedniej polaryzacji w obwodzie.
Zawartość zestawu
- 15 × kondensator elektrolityczny 0,1 µF, 50 V
- 15 × kondensator elektrolityczny 0,22 µF, 50 V
- 15 × kondensator elektrolityczny 0,47 µF, 50 V
- 15 × kondensator elektrolityczny 1 µF, 50 V
- 15 × kondensator elektrolityczny 2,2 µF, 50 V
- 15 × kondensator elektrolityczny 3,3 µF, 50 V
- 15 × kondensator elektrolityczny 4,7 µF, 50 V
- 15 × kondensator elektrolityczny 10 µF, 25 V
- 15 × kondensator elektrolityczny 22 µF, 25 V
- 10 × kondensator elektrolityczny 47 µF, 25 V
- 10 × kondensator elektrolityczny 100 µF, 25 V
- 15 × kondensator elektrolityczny 33 µF, 16 V
- 10 × kondensator elektrolityczny 47 µF, 16 V
- 10 × kondensator elektrolityczny 100 µF, 16 V
- 10 × kondensator elektrolityczny 220 µF, 10 V
- organizer (wskazany w opisie zestawu)
Najczęstsze pytania
Czy kondensatory są polaryzowane?
Tak. Przed montażem należy sprawdzić oznaczenia biegunów na konkretnym elemencie.
Jakie napięcia znamionowe obejmuje zestaw?
Zależnie od pozycji są to wartości 10 V, 16 V, 25 V i 50 V. Przypisanie napięcia do pojemności podano w specyfikacji.
Czy wszystkie kondensatory mają tę samą pojemność?
Nie. Zestaw zawiera 15 różnych pojemności od 0,1 µF do 220 µF.
Czy można zastosować kondensator przy napięciu wyższym niż jego wartość znamionowa?
Nie. Napięcie w obwodzie nie może przekraczać napięcia znamionowego konkretnego elementu.
O produkcie
Zestaw porządkuje 200 kondensatorów elektrolitycznych w organizerze i obejmuje 15 pojemności z różnymi napięciami znamionowymi. Może służyć jako zapas elementów do prototypowania, nauki elektroniki oraz napraw. Przy wyborze kondensatora trzeba uwzględnić zarówno pojemność, jak i napięcie znamionowe oraz polaryzację.
Dlaczego warto
- 200 elementów w zestawie
- 15 różnych pojemności
- kilka wartości napięcia znamionowego, przypisanych do poszczególnych elementów
- organizer do przechowywania
