Konwerter PCF8574 I2C dla wyświetlacza LCD HD44780

Opis

– :

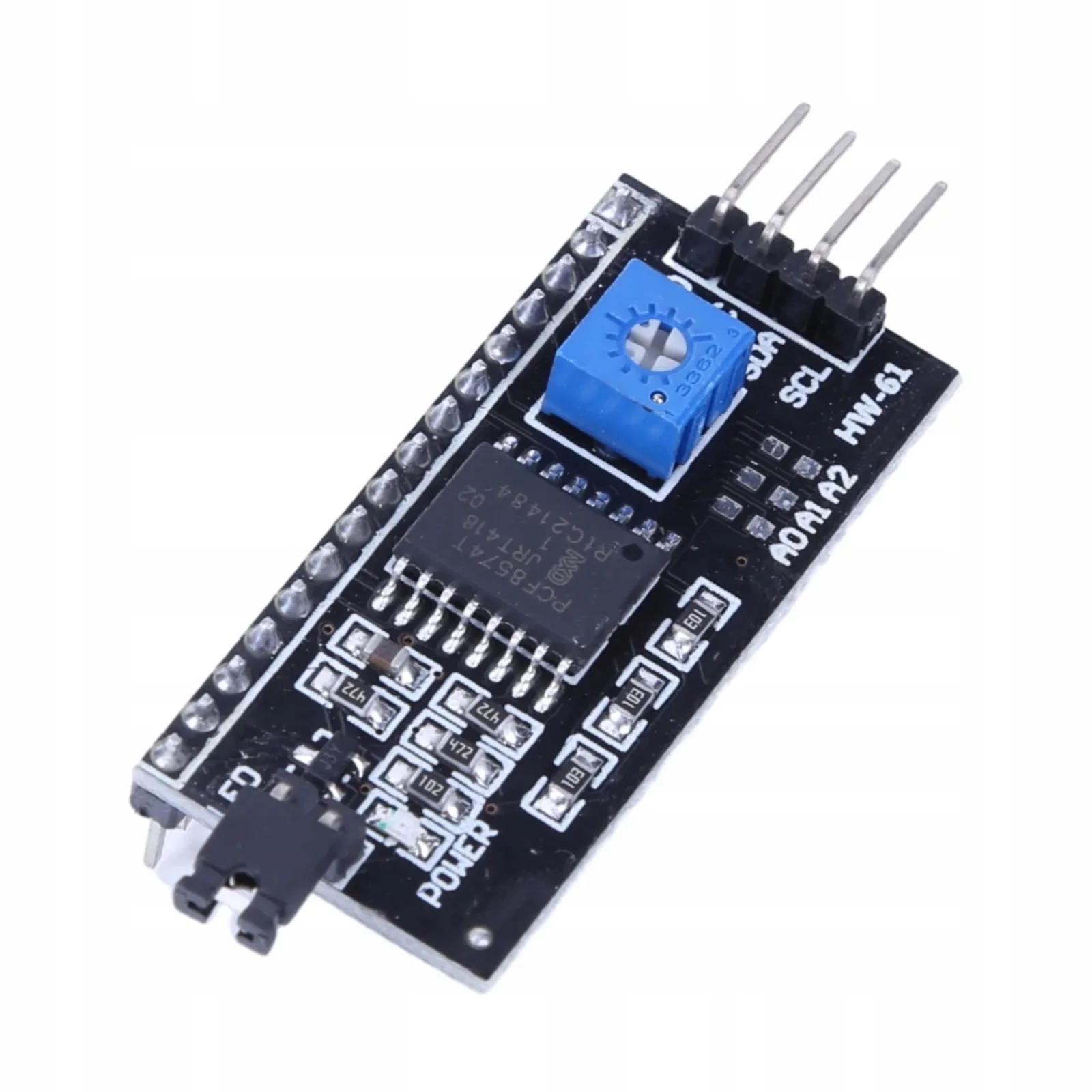

Moduł konwertera I2C PCF8574 do wyświetlaczy LCD

– :

Moduł I2C oparty na układzie PCF8574 to idealne rozwiązanie do wyświetlaczy LCD, takich jak LCD1602 i LCD2004. Dzięki zastosowaniu tego konwertera, liczba przewodów wymaganych do podłączenia wyświetlacza do mikrokontrolera zostaje zredukowana z 16 do zaledwie 4, co znacząco upraszcza montaż oraz oszczędza piny. Moduł ten obsługuje standardowy interfejs I2C, co pozwala na szybkie i łatwe podłączenie do mikrokontrolerów takich jak Arduino, ESP8266, ESP32, czy Raspberry Pi.

– :

Brakuje Ci pinów?!

Moduł I2C PCF8574 nie jest ograniczony wyłącznie do wyświetlaczy LCD. Jeżeli brakuje Ci pinów w mikrokontrolerze, moduł ten może służyć jako rozszerzenie portów GPIO. Dzięki niemu zyskujesz 8 dodatkowych pinów, które można wykorzystać do sterowania diodami LED, przyciskami, przekaźnikami lub innymi elementami. Moduł PCF8574 to doskonałe narzędzie w każdym projekcie, gdzie oszczędność pinów i efektywna komunikacja z urządzeniami zewnętrznymi jest kluczowa.

– :

Cechy produktu:

⠀✴️ Układ: PCF8574

⠀✴️ Obsługuje wyświetlacze LCD 1602 (2×16) oraz 2004 (4×20)

⠀✴️ Interfejs: I2C

⠀✴️ Adres domyślny: 0x27 (możliwość zmiany adresu za pomocą zworki)

⠀✴️ Redukcja liczby przewodów z 16 do 4 (VCC, GND, SDA, SCL)

⠀✴️ Regulacja kontrastu wyświetlacza za pomocą wbudowanego potencjometru

⠀✴️ Napięcie zasilania: 5V

⠀✴️ Kompatybilny z Arduino, Raspberry Pi, ESP8266, ESP32

– :

Specyfikacja:

⠀✴️ Układ: PCF8574

⠀✴️ Interfejs: I2C

⠀✴️ Napięcie zasilania: 5V

⠀✴️ Domyślny adres: 0x27 (z możliwością zmiany)

⠀✴️ Regulacja kontrastu: Wbudowany potencjometr

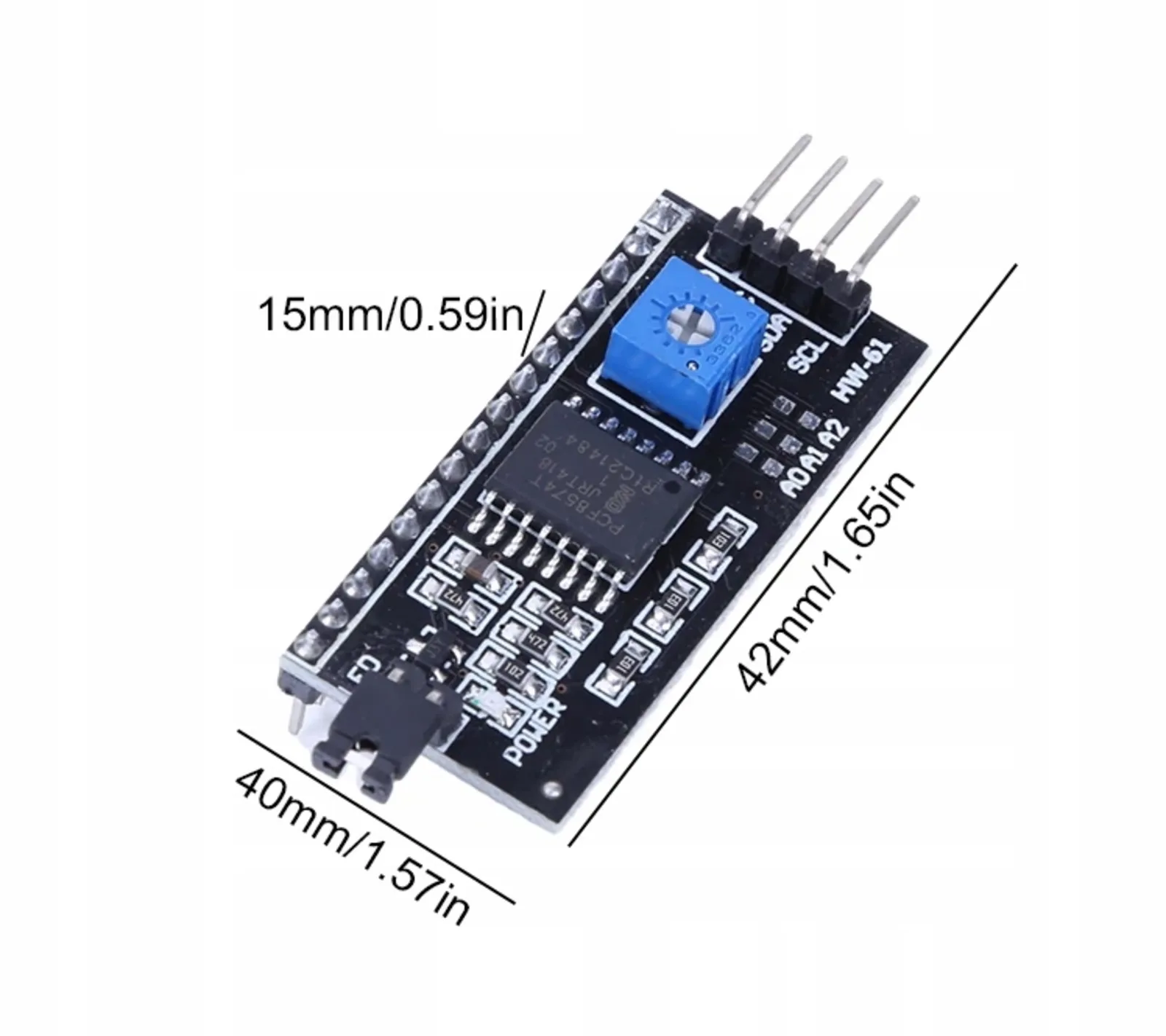

⠀✴️ Wymiary modułu: 41 mm x 19 mm x 15 mm

⠀✴️ Kompatybilność: Arduino, ESP8266, ESP32, Raspberry Pi i inne mikrokontrolery

⠀✴️ Obsługiwane wyświetlacze: LCD1602, LCD2004 (inne z podobnym interfejsem równoległym)

⠀✴️ Zworki do zmiany adresu I2C

Safety information: Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
