IMZ Konwerter USB-UART CH343P z RTS i DTR

Opis produktu

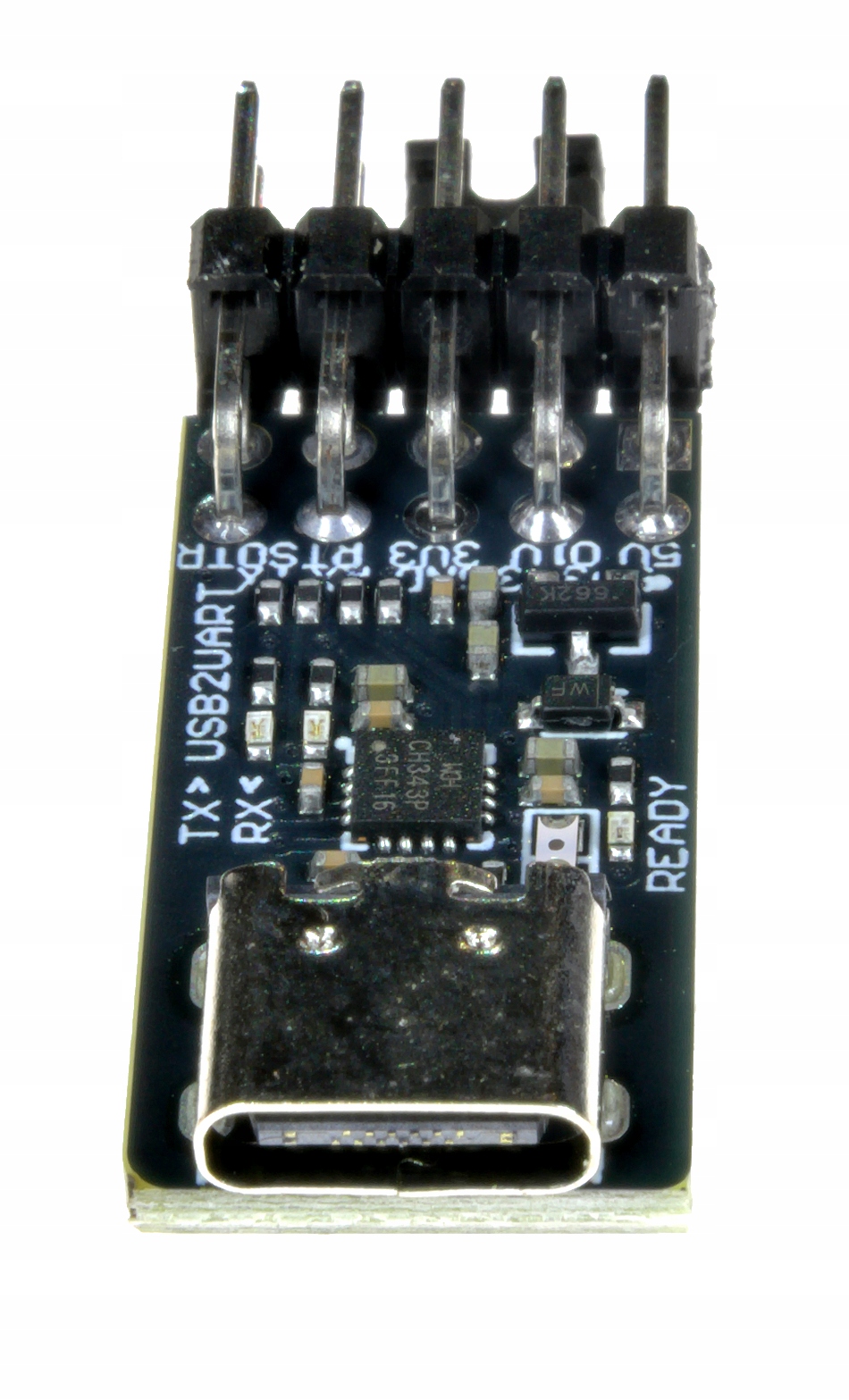

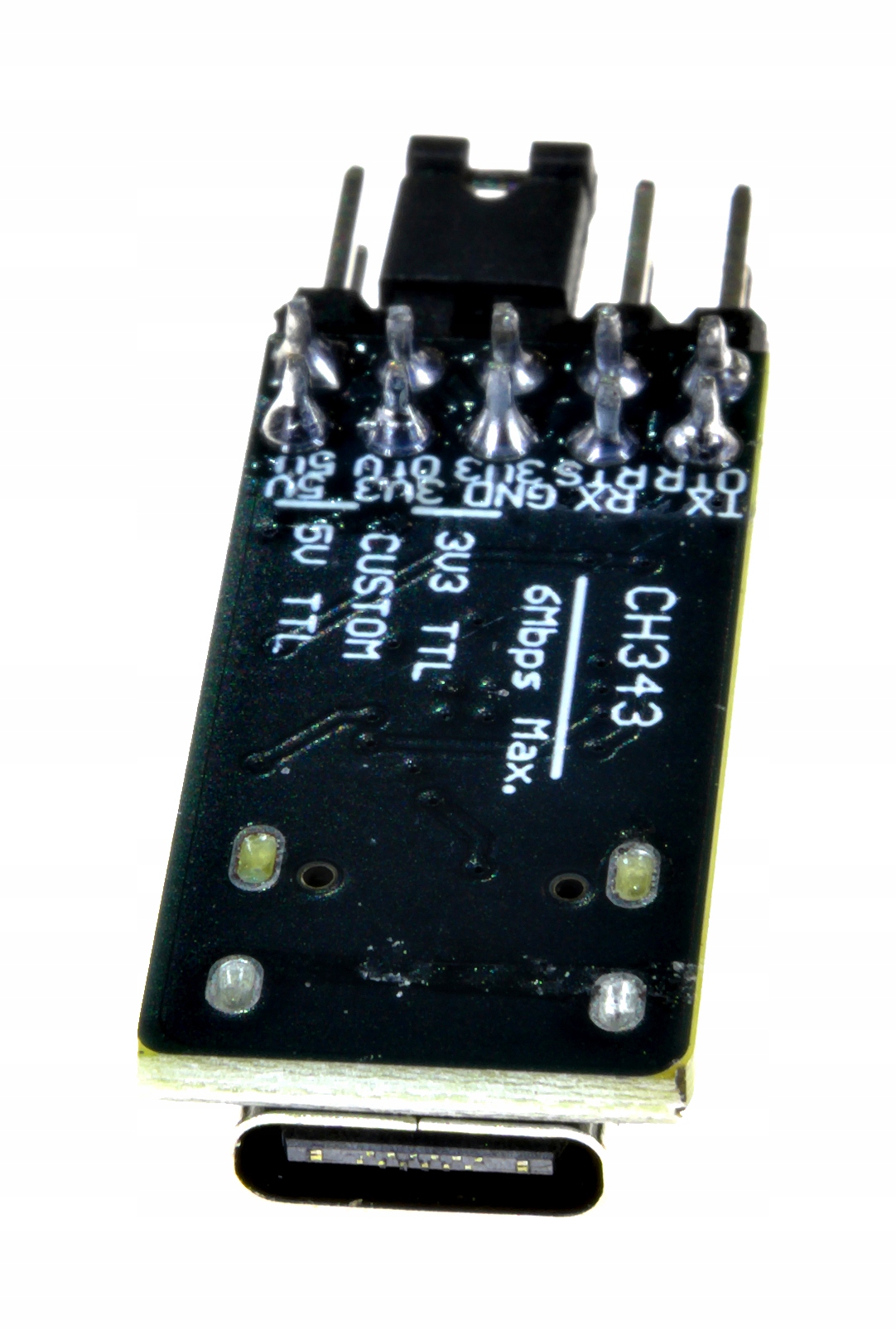

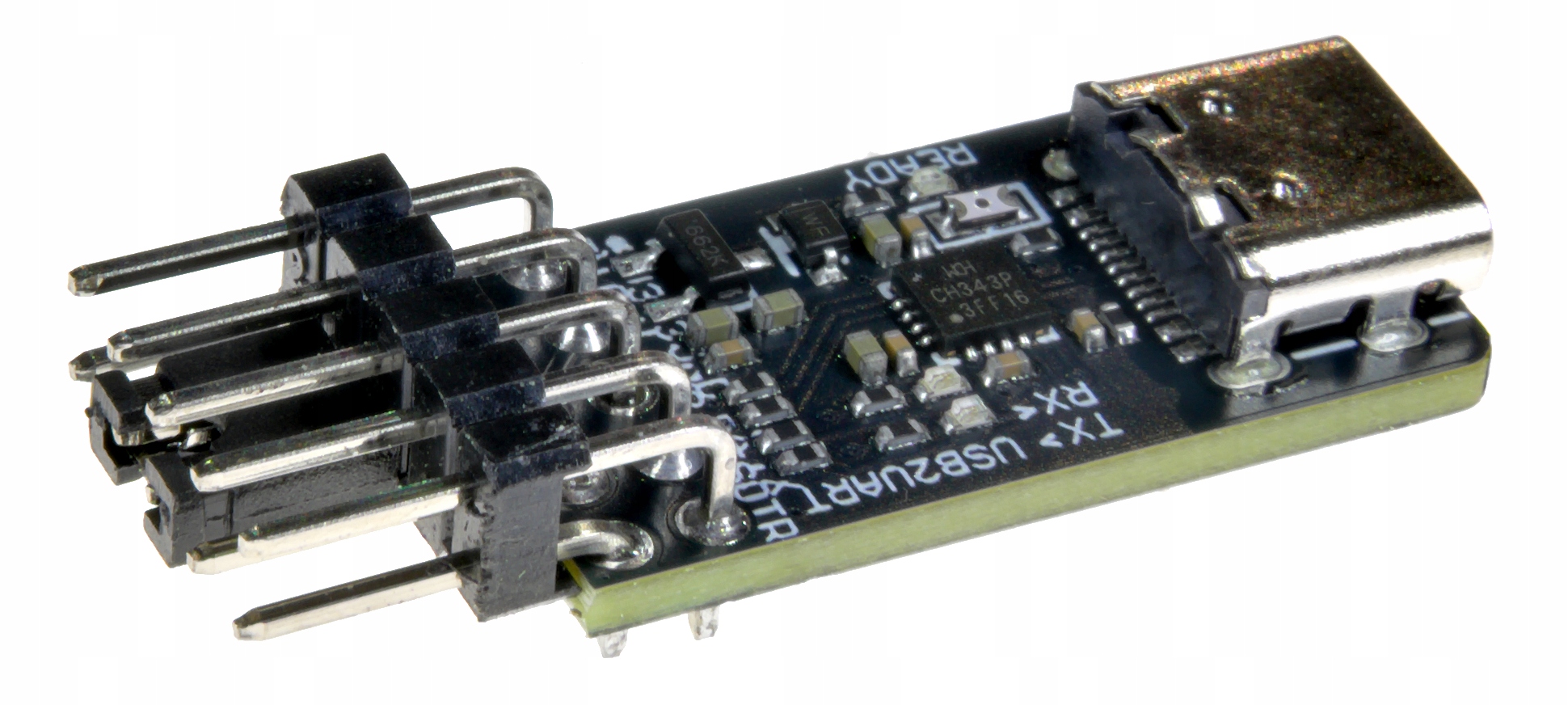

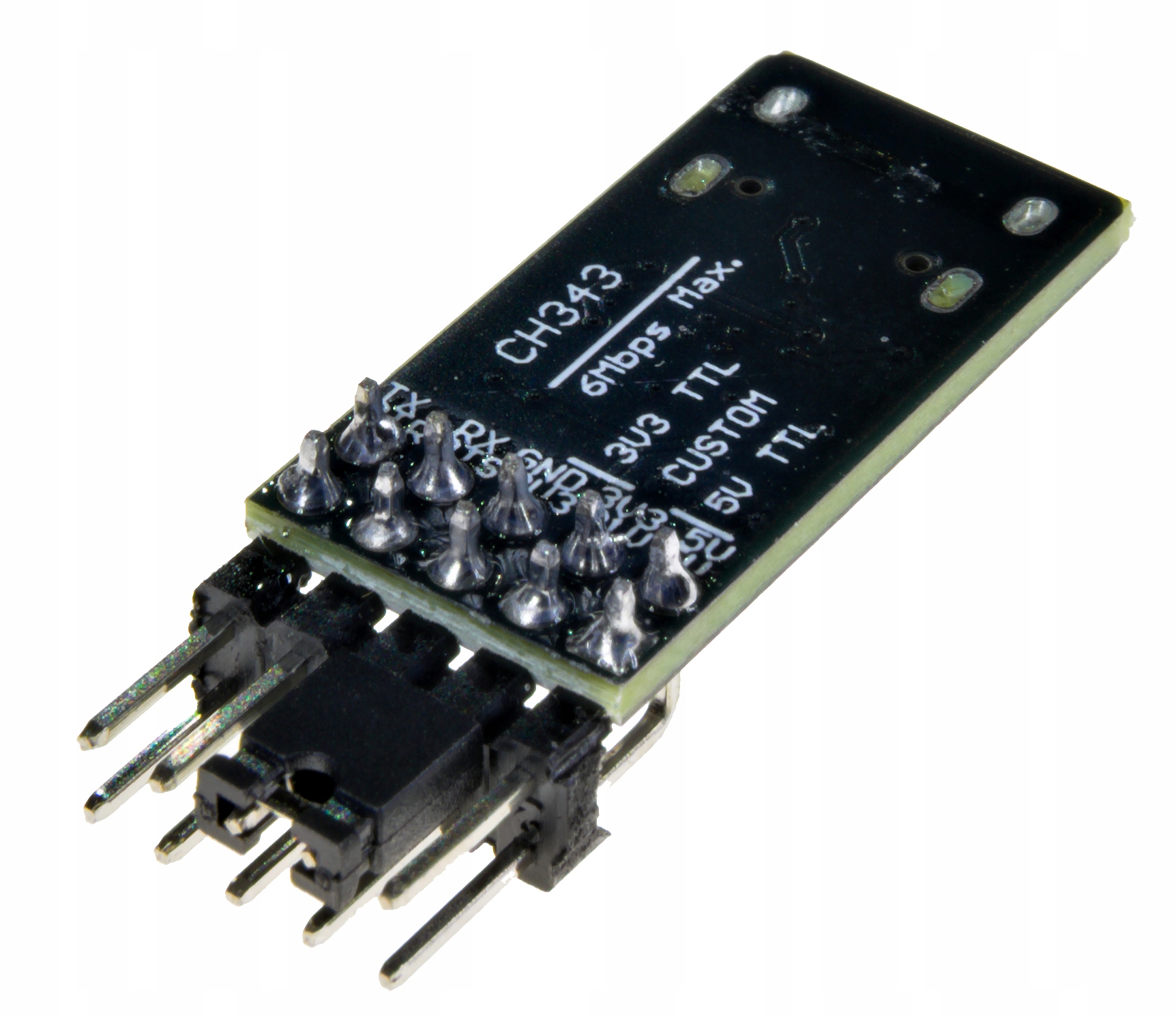

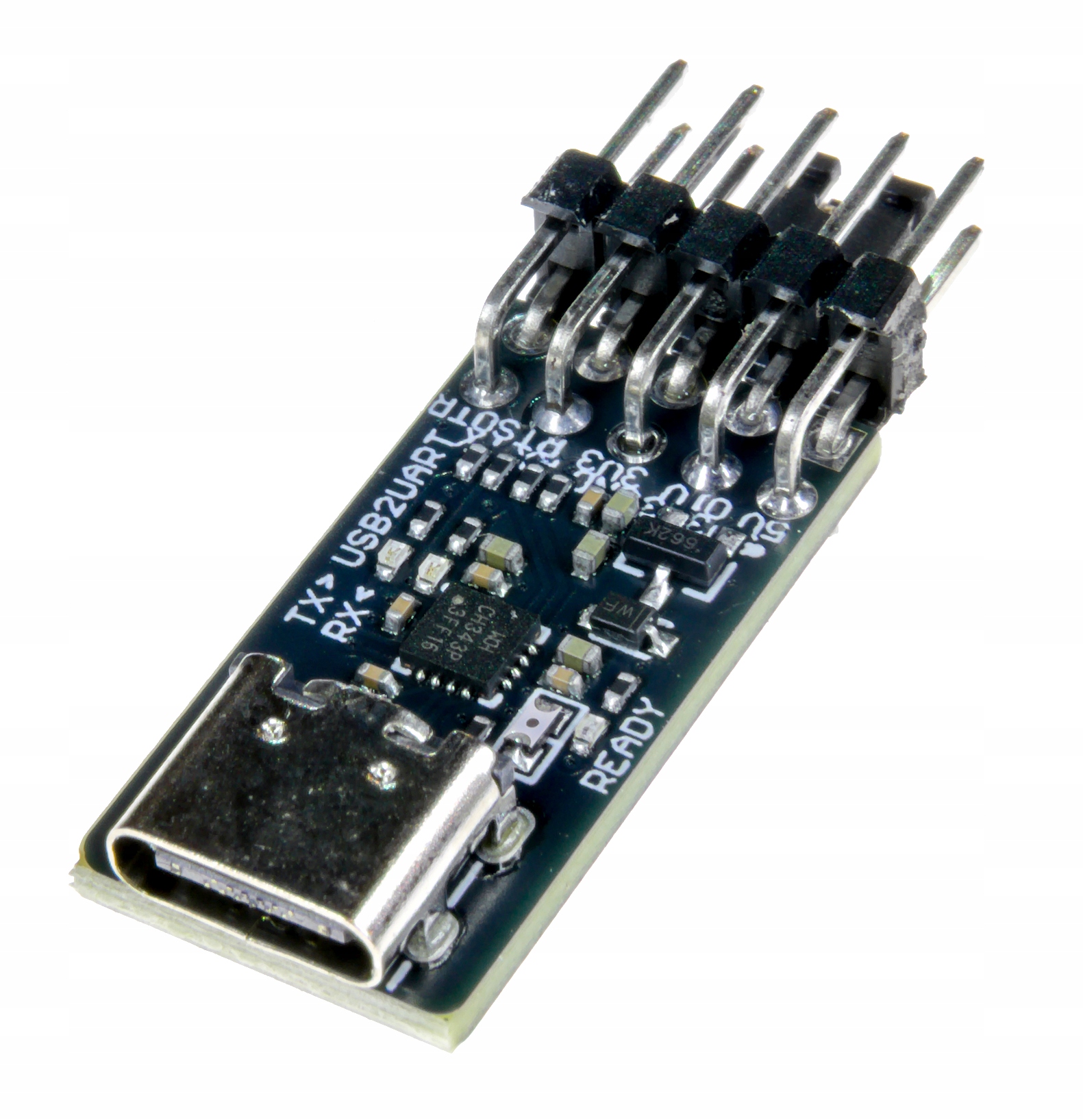

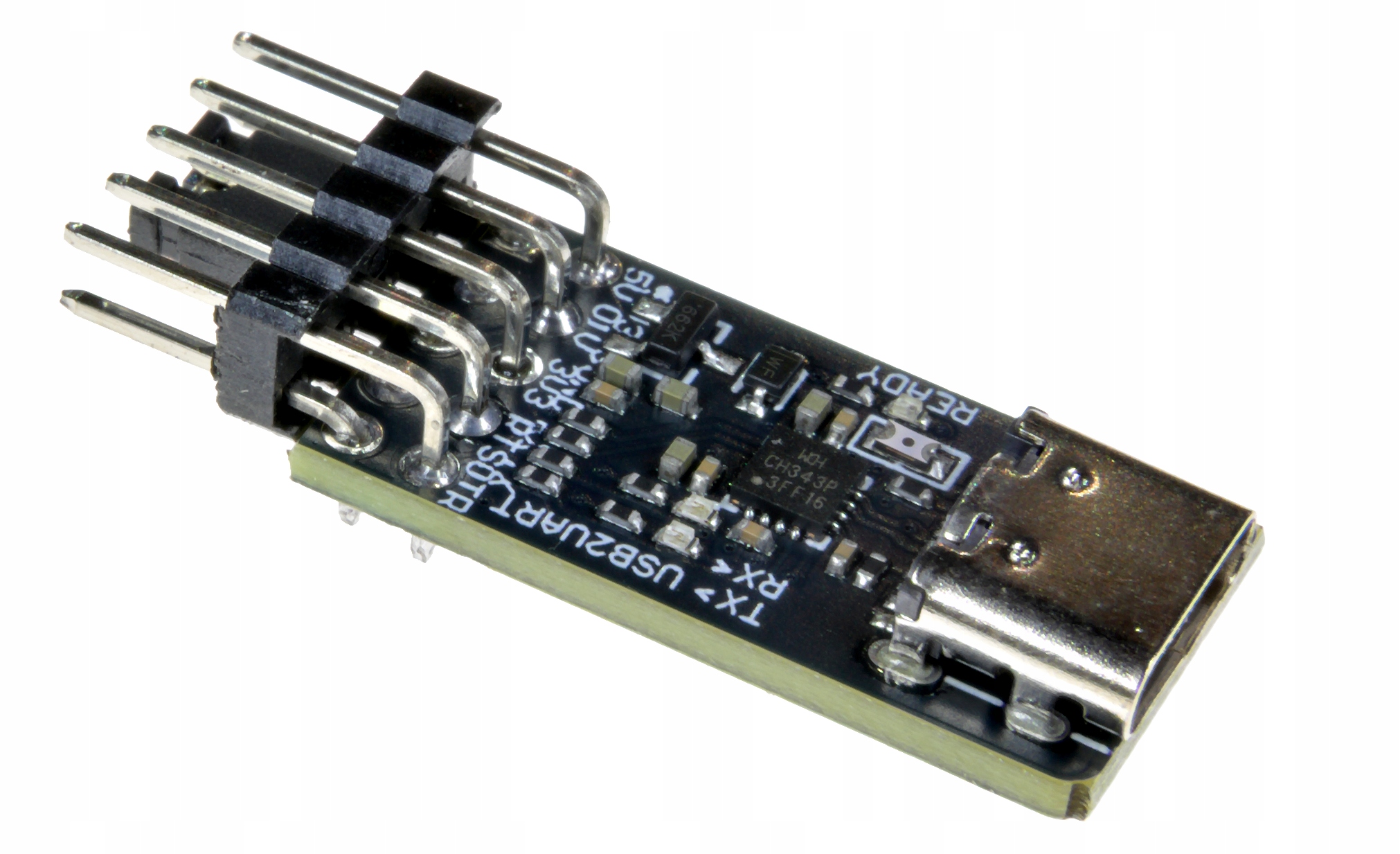

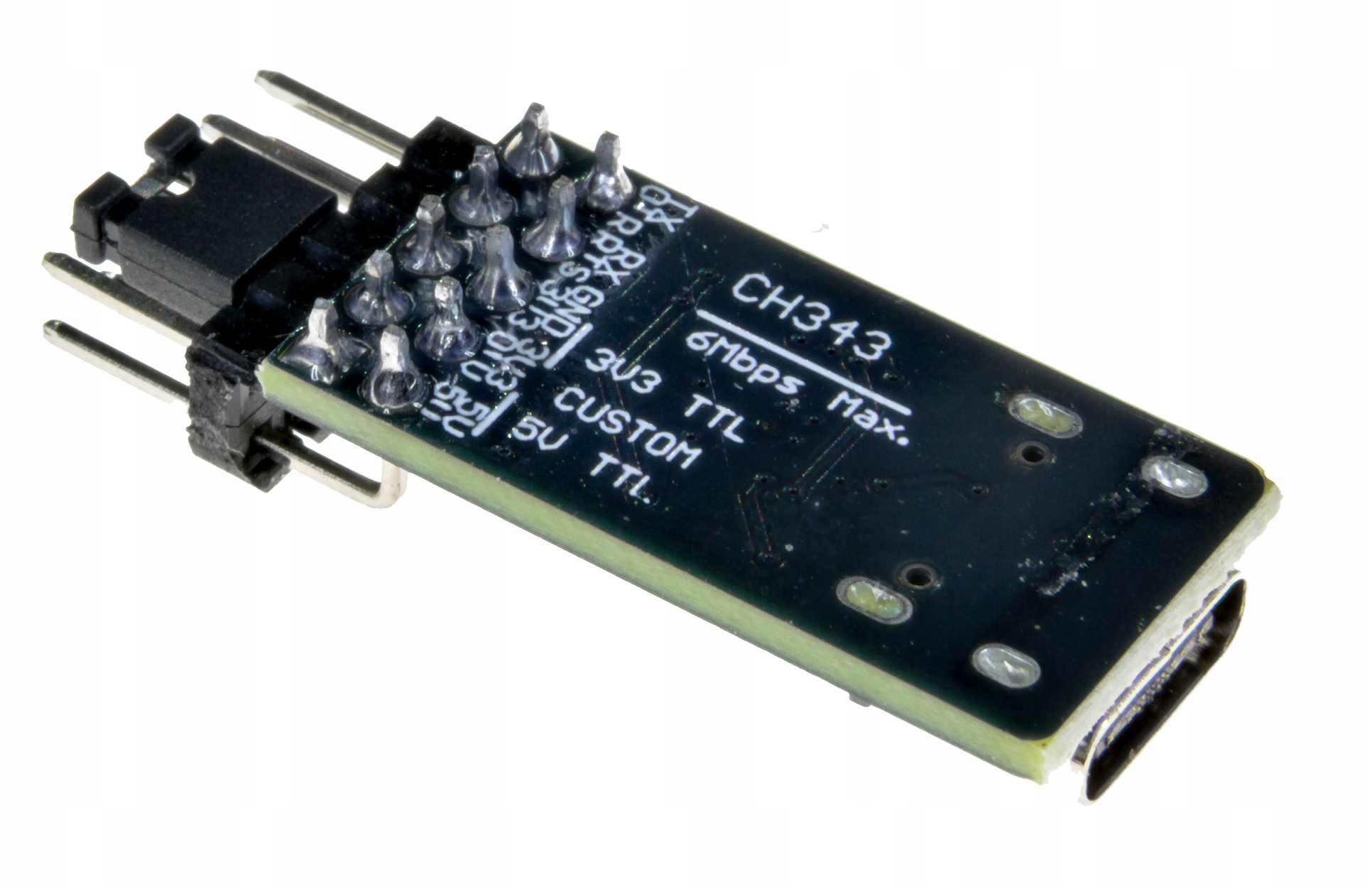

Konwerter USB-UART z układem CH343P umożliwia komunikację szeregową między komputerem a mikrokontrolerem lub innym urządzeniem z interfejsem UART. Udostępnia linie TXD, RXD, RTS i DTR, a poziom logiczny 3,3 V lub 5 V wybiera się zworką.

Cechy produktu

• układ CH343P
• interfejs USB 2.0 typu A
• wybór poziomu logicznego 3,3 V lub 5 V zworką
• linie TXD, RXD, GND, RTS i DTR
• wyprowadzenia VCC, 3.3V, 5V i VOUT
• prędkość transmisji do 6 Mbps
• złącze goldpin 2×5, raster 2,54 mm
• wymiary około 22 × 17 mm

Cechy szczegółowe

• Układ CH343P: realizuje konwersję komunikacji USB na UART.
• Wybór poziomu logicznego 3,3 V lub 5 V: pozwala dopasować sygnały do napięcia współpracującego układu; ustawienie zmienia się zworką.
• Linie RTS i DTR: zapewniają dodatkowe sygnały sterujące, używane między innymi w układach automatycznego resetu i programowania.
• Wyprowadzenia TXD i RXD: służą do dwukierunkowej komunikacji szeregowej.
• Wyjścia zasilania 3.3V, 5V i VOUT: udostępniają napięcie z USB zależne od konfiguracji zworki; przed podłączeniem należy sprawdzić ustawienie i wymagania odbiornika.
• Prędkość transmisji do 6 Mbps: umożliwia konfigurację szybkiego połączenia UART, jeśli obsługują ją również współpracujące urządzenie i oprogramowanie.
• Złącze 2×5 o rastrze 2,54 mm: pozwala na połączenie z przewodami lub odpowiednim gniazdem.

Zastosowanie

• programowanie i debugowanie płytek ESP32 i ESP8266
• komunikacja UART z układami Arduino i STM32
• komunikacja z modułami GSM, GPS, BLE i Wi-Fi wyposażonymi w UART
• prace z urządzeniami embedded, projekty DIY i układy automatyki
• odczyt i wysyłanie danych szeregowych z komputera

Specyfikacja techniczna

• układ: CH343P
• interfejs: USB 2.0, wtyk typu A
• poziom logiczny: 3,3 V lub 5 V, wybierany zworką
• linie sygnałowe: TXD, RXD, GND, RTS, DTR
• dodatkowe wyprowadzenia: VCC, 3.3V, 5V, VOUT
• prędkość transmisji: do 6 Mbps
• złącze: goldpin 2×5, raster 2,54 mm
• wymiary: około 22 × 17 mm

Zasilanie

Moduł jest podłączany do portu USB typu A. Według opisu produktu udostępnia wyjście 3,3 V lub 5 V zasilane z USB, zależnie od ustawienia zworki. Przed podłączeniem wyjścia zasilania do urządzenia należy zweryfikować konfigurację zworki oraz dopuszczalne napięcie i pobór prądu odbiornika; źródło nie podaje maksymalnego prądu wyjściowego.

Instrukcja

1. Przed podłączeniem sprawdź, czy poziom logiczny wybrany zworką (3,3 V lub 5 V) odpowiada wymaganiom urządzenia docelowego.
2. Podłącz moduł do portu USB typu A komputera.
3. Połącz GND konwertera z GND urządzenia, TXD z wejściem RX urządzenia, a RXD z wyjściem TX urządzenia.
4. Podłącz zasilanie tylko wtedy, gdy znasz wymagane napięcie i możliwości prądowe modułu oraz urządzenia. Nie zakładaj, że wyprowadzenia 3.3V, 5V, VCC i VOUT są równoważne — ich działanie zależy od konfiguracji zworki.
5. W przypadku płytki ESP32 opis produktu podaje połączenia RTS–IO0 i DTR–EN (RESET). Sprawdź dokumentację konkretnej płytki, ponieważ sposób automatycznego resetowania zależy od jej układu.
6. W systemie operacyjnym wybierz port szeregowy udostępniony przez konwerter i skonfiguruj parametry komunikacji zgodne z urządzeniem docelowym.
7. Przed zmianą zworki lub przewodów odłącz moduł od USB.

Nie podano konkretnej biblioteki, procedury instalacji sterownika ani konfiguracji dla określonej płytki, dlatego nie dołączono przykładowego kodu Arduino.

Podłączenie

| Wyprowadzenie konwertera | Połączenie / funkcja |
|—|—|
| GND | GND urządzenia |
| TXD | RX urządzenia |
| RXD | TX urządzenia |
| RTS | Dodatkowa linia sterująca; w podanym przykładzie ESP32 połączona z IO0 |
| DTR | Dodatkowa linia sterująca; w podanym przykładzie ESP32 połączona z EN (RESET) |
| VCC | Zasilanie urządzenia, tylko po sprawdzeniu napięcia i konfiguracji |
| 3.3V, 5V, VOUT | Wyprowadzenia zasilania zależne od ustawienia zworki; źródło nie precyzuje ich dokładnej konfiguracji |

TXD i RXD należy krzyżować: TXD konwertera łączy się z RX urządzenia, a RXD konwertera z TX urządzenia. Przed podłączeniem sprawdź oznaczenia wyprowadzeń na konkretnym module.

Kompatybilność

• Windows, Linux i macOS — wymienione jako zgodne systemy operacyjne
• ESP32 i ESP8266 — programowanie i komunikacja UART
• Arduino i STM32 — komunikacja szeregowa
• Raspberry Pi oraz moduły GSM, GPS, BLE i Wi-Fi z interfejsem UART

Informacje bezpieczeństwa

• Przed podłączeniem sprawdź wymagany poziom logiczny urządzenia i ustaw zworkę na 3,3 V albo 5 V zgodnie z jego dokumentacją.
• Podłączaj sygnały TXD i RXD krzyżowo oraz zapewnij wspólną masę GND.
• Zmiany połączeń i ustawienia zworki wykonuj po odłączeniu modułu od USB.
• Chroń moduł przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
• Używaj wyłącznie z niskonapięciowymi obwodami zgodnymi z parametrami podłączanych urządzeń.
• Jeśli moduł lub przewody nagrzewają się, są uszkodzone albo działają niestabilnie, odłącz je od USB i sprawdź połączenia.

Ostrzeżenia

• Nie podawaj 5 V na wejścia urządzenia wymagającego logiki 3,3 V.
• Nie zwieraj wyprowadzeń zasilania ani linii sygnałowych.
• Nie zakładaj, że wyjścia VCC, 3.3V, 5V i VOUT mają identyczne funkcje; ich konfiguracja zależy od zworki, a szczegółowego schematu wyprowadzeń nie podano.
• Nie przekraczaj dopuszczalnego napięcia ani poboru prądu urządzenia zasilanego z modułu; maksymalnego prądu wyjściowego nie określono.
• Nie podłączaj modułu do instalacji sieciowej ani obwodów wysokiego napięcia.
• Nie zakładaj, że połączenia RTS/DTR z IO0 i EN zapewnią automatyczne programowanie każdej płytki — sprawdź dokumentację jej układu resetowania.

Przeznaczenie produktu

• Do edukacyjnych i hobbystycznych projektów elektronicznych.
• Do komunikacji szeregowej USB-UART, programowania i diagnostyki zgodnych urządzeń niskonapięciowych.
• Do użycia z urządzeniami, których poziom logiczny i wymagania zasilania są zgodne z ustawieniem oraz możliwościami konwertera.

Zastosowania wykluczone

• Nie jest przeznaczony do zastosowań medycznych ani do systemów, których awaria może zagrażać życiu lub zdrowiu.
• Nie używać jako elementu zabezpieczającego ani do sterowania obwodami wysokiego napięcia.
• Nie stosować do zasilania urządzeń, których wymagany prąd przekracza nieokreślone możliwości wyjść modułu.

Najczęstsze pytania

Czy konwerter obsługuje poziomy logiczne 3,3 V i 5 V?
Tak. Poziom wybiera się zworką; ustawienie należy dopasować do urządzenia docelowego.

Czy moduł ma linie RTS i DTR?
Tak. Są dostępne jako dodatkowe linie sygnałowe. Ich wykorzystanie do automatycznego resetowania zależy od połączeń i konstrukcji płytki docelowej.

Jak połączyć TXD i RXD?
TXD konwertera połącz z RX urządzenia, a RXD konwertera z TX urządzenia. Połącz również masy GND.

Jaka jest maksymalna podana prędkość transmisji?
Do 6 Mbps. Rzeczywista możliwa prędkość zależy również od urządzenia i oprogramowania.

Czy można zasilać urządzenie z konwertera?
Moduł udostępnia wyjścia opisane jako 3.3V, 5V, VCC i VOUT, zależne od ustawienia zworki. Źródło nie podaje maksymalnego prądu, dlatego przed zasileniem należy sprawdzić wymagania odbiornika.

O produkcie

Konwerter CH343P łączy port USB komputera z interfejsem UART urządzenia. Linie TXD i RXD służą do przesyłania danych, a dodatkowe RTS i DTR mogą być wykorzystane w układach sterowania resetem lub trybem programowania. Zworka pozwala wybrać poziom logiczny 3,3 V albo 5 V. Moduł może być używany przy uruchamianiu i diagnostyce płytek mikrokontrolerowych oraz urządzeń z UART, o ile połączenia i napięcia są zgodne z dokumentacją obu urządzeń.

Dlaczego warto

• układ CH343P do komunikacji USB-UART
• wybór poziomu logicznego 3,3 V lub 5 V zworką
• dostępne sygnały RTS i DTR
• prędkość transmisji podana do 6 Mbps
• kompaktowe wymiary około 22 × 17 mm
• złącze goldpin 2×5 o rastrze 2,54 mm
