Opis produktu

Programator USB ISP oparty na mikrokontrolerze ATmega8A służy do programowania układów AVR przez 6-pinowe złącze ISP. Współpracuje z AVRDUDE i Arduino IDE, a zasilanie pobiera z portu USB.

Cechy produktu

programowanie AVR przez ISP
mikrokontroler ATmega8A
interfejs USB
złącze ISP 6-pin KANDA
firmware USBasp lub zgodny
napięcie wyjściowe 5 V
przewód ISP o długości około 30 cm

Cechy szczegółowe

Interfejs ISP: umożliwia programowanie mikrokontrolera w układzie docelowym.
Mikrokontroler ATmega8A: stanowi podstawę programatora.
Firmware USBasp lub zgodny: pozwala korzystać z obsługi programatora w AVRDUDE.
Złącze 6-pin KANDA: łączy programator z układem docelowym.
Zasilanie z USB: pozwala zasilać programator przez port komputera.
Regulowana prędkość programowania: jej ustawienie jest dostępne przez AVRDUDE.

Zastosowanie

Wgrywanie bootloaderów do kompatybilnych płytek Arduino, np. Uno, Nano i Pro Mini.
Programowanie układów AVR bez bootloadera.
Aktualizacja firmware w projektach DIY.
Nauka i testowanie mikrokontrolerów AVR.
Serwisowanie i diagnostyka urządzeń z układami ATmega lub ATtiny.

Specyfikacja techniczna

typ: programator USB ISP
mikrokontroler programatora: ATmega8A
interfejs: USB–ISP
złącze ISP: 6-pin KANDA
napięcie wyjściowe: 5 V
firmware: USBasp lub zgodny
długość przewodu ISP: około 30 cm
prędkość programowania: regulowana przez AVRDUDE
deklarowana zgodność systemowa: Windows, Linux, macOS

Zasilanie

Programator jest zasilany z portu USB komputera. Źródło podaje napięcie wyjściowe 5 V oraz połączenie VCC programatora z linią 5 V układu docelowego. Przed podłączeniem sprawdź wymagane napięcie zasilania układu docelowego; źródło nie podaje możliwości wyboru innego napięcia.

Instrukcja

Podłącz programator do portu USB komputera.
Zainstaluj sterownik USBasp/libusb odpowiedni dla systemu operacyjnego, jeśli jest wymagany.
Połącz 6-pinowy przewód ISP złącze do złącza, upewniając się, że orientacja wtyku jest prawidłowa.
Podłącz sygnały ISP do odpowiadających im sygnałów układu docelowego: MISO, MOSI, SCK, RESET, VCC i GND.
W AVRDUDE wybierz programator USBasp lub zgodny i ustaw prędkość programowania odpowiednią dla układu docelowego. W Arduino IDE wybierz programator USBasp; opcje programowania zależą od wybranej płytki i konfiguracji.
Przed rozpoczęciem programowania sprawdź zgodność napięcia oraz połączeń i upewnij się, że układ docelowy jest obsługiwany przez używane oprogramowanie.

Nie podano dokładnego wariantu płytki docelowej ani jej konfiguracji, dlatego nie zamieszczono przykładowego kodu ani uniwersalnego polecenia AVRDUDE.

Podłączenie

Połącz USB programatora z komputerem, a 6-pinowe złącze ISP z układem docelowym. Sygnały należy połączyć zgodnie z oznaczeniami:

| Programator | Układ docelowy |
|—|—|
| MISO | MISO |
| MOSI | MOSI |
| SCK | SCK |
| RESET | RESET |
| VCC | 5 V |
| GND | GND |

Sprawdź orientację złącza przed podłączeniem. Źródło nie podaje informacji o zabezpieczeniu przed podaniem zasilania z dwóch źródeł jednocześnie.

Kompatybilność

AVRDUDE
Arduino IDE
Mikrokontrolery AVR, w tym wymienione w źródle ATmega8, ATmega16, ATmega32, ATmega328 i ATtiny
Windows
Linux
macOS

Informacje bezpieczeństwa

Przed podłączeniem sprawdź orientację złącza ISP oraz zgodność sygnałów z układem docelowym.
Używaj wyłącznie z układami o parametrach zgodnych z podanym napięciem 5 V; źródło nie potwierdza obsługi innych napięć.
Podłączaj i odłączaj przewody przy wyłączonym zasilaniu układu docelowego.
Używaj produktu w suchym miejscu, z dala od cieczy i przewodzących zanieczyszczeń.
Chroń płytkę i układ docelowy przed wyładowaniami elektrostatycznymi.
Produkt zawiera drobne elementy i przewód — przechowuj je poza zasięgiem małych dzieci.

Ostrzeżenia

Nie podłączaj układu wymagającego napięcia innego niż podane 5 V bez potwierdzenia zgodności.
Nie zamieniaj połączeń MISO, MOSI, SCK, RESET, VCC i GND.
Nie dopuszczaj do zwarcia linii VCC i GND.
Nie podłączaj VCC programatora do układu zasilanego z innego źródła, dopóki nie sprawdzisz, czy takie połączenie jest dopuszczalne.
Nie podłączaj ani nie odłączaj przewodu ISP pod napięciem.

Przeznaczenie produktu

Programowanie niskonapięciowych mikrokontrolerów AVR przez interfejs ISP.
Projekty edukacyjne, hobbystyczne i DIY.
Aktualizacja firmware oraz prace serwisowe przy kompatybilnych układach.

Zastosowania wykluczone

Nie jest przeznaczony do zastosowań medycznych ani do systemów bezpieczeństwa życia.
Nie jest przeznaczony do programowania układów innych niż obsługiwane mikrokontrolery AVR.
Nie używaj jako interfejsu do instalacji sieciowych ani obwodów wysokiego napięcia.
Nie zakładaj zgodności z układami wymagającymi napięcia innego niż 5 V bez dodatkowej weryfikacji.

Zawartość zestawu

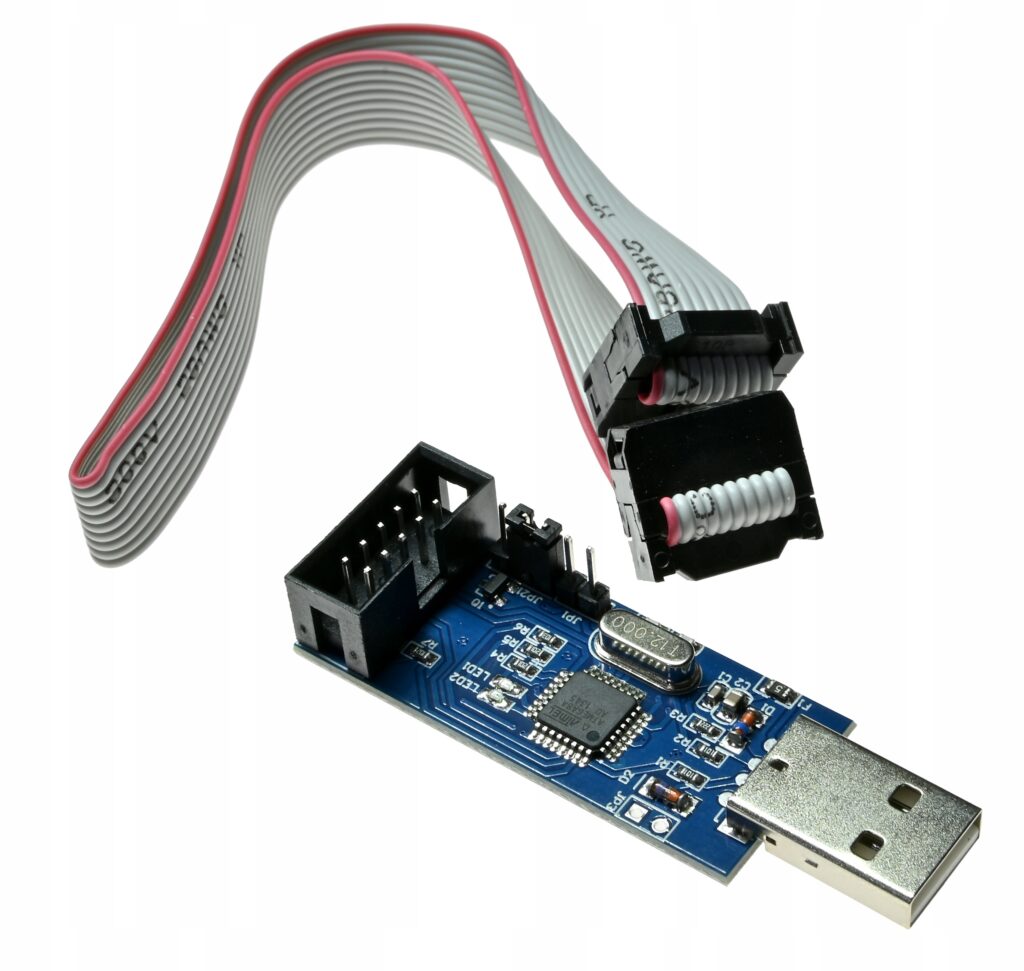

Programator AVR USB ISP oparty na ATmega8A.
Przewód sygnałowy ISP 6-pin KANDA o długości około 30 cm.

Najczęstsze pytania

Czy programator współpracuje z Arduino IDE?
Tak, źródło deklaruje współpracę z Arduino IDE.

Jakie oprogramowanie może obsługiwać programator?
Źródło wymienia AVRDUDE oraz firmware USBasp lub zgodny.

Jakie układy można programować?
Źródło wymienia rodzinę AVR, w tym ATmega8, ATmega16, ATmega32, ATmega328 i ATtiny. Zgodność konkretnego układu należy sprawdzić w używanym oprogramowaniu.

Jak programator jest zasilany?
Z portu USB komputera. Podane napięcie wyjściowe wynosi 5 V.

Czy przewód ISP jest w zestawie?
Tak, opis zestawu wymienia 6-pinowy przewód KANDA o długości około 30 cm.

O produkcie

Programator łączy się z komputerem przez USB i komunikuje z mikrokontrolerem docelowym za pomocą interfejsu ISP. Złącze 6-pinowe wyprowadza sygnały MISO, MOSI, SCK, RESET, VCC i GND, dzięki czemu można programować kompatybilne układy AVR bezpośrednio w układzie docelowym. Sprawdzi się podczas nauki, pracy nad projektami DIY, wgrywania bootloaderów i aktualizacji firmware.

Dlaczego warto

Interfejs USB–ISP do programowania układów AVR.
Zgodność z AVRDUDE i Arduino IDE według opisu produktu.
Dołączony przewód ISP 6-pin KANDA o długości około 30 cm.
Firmware USBasp lub zgodny.
Zasilanie programatora z portu USB.
