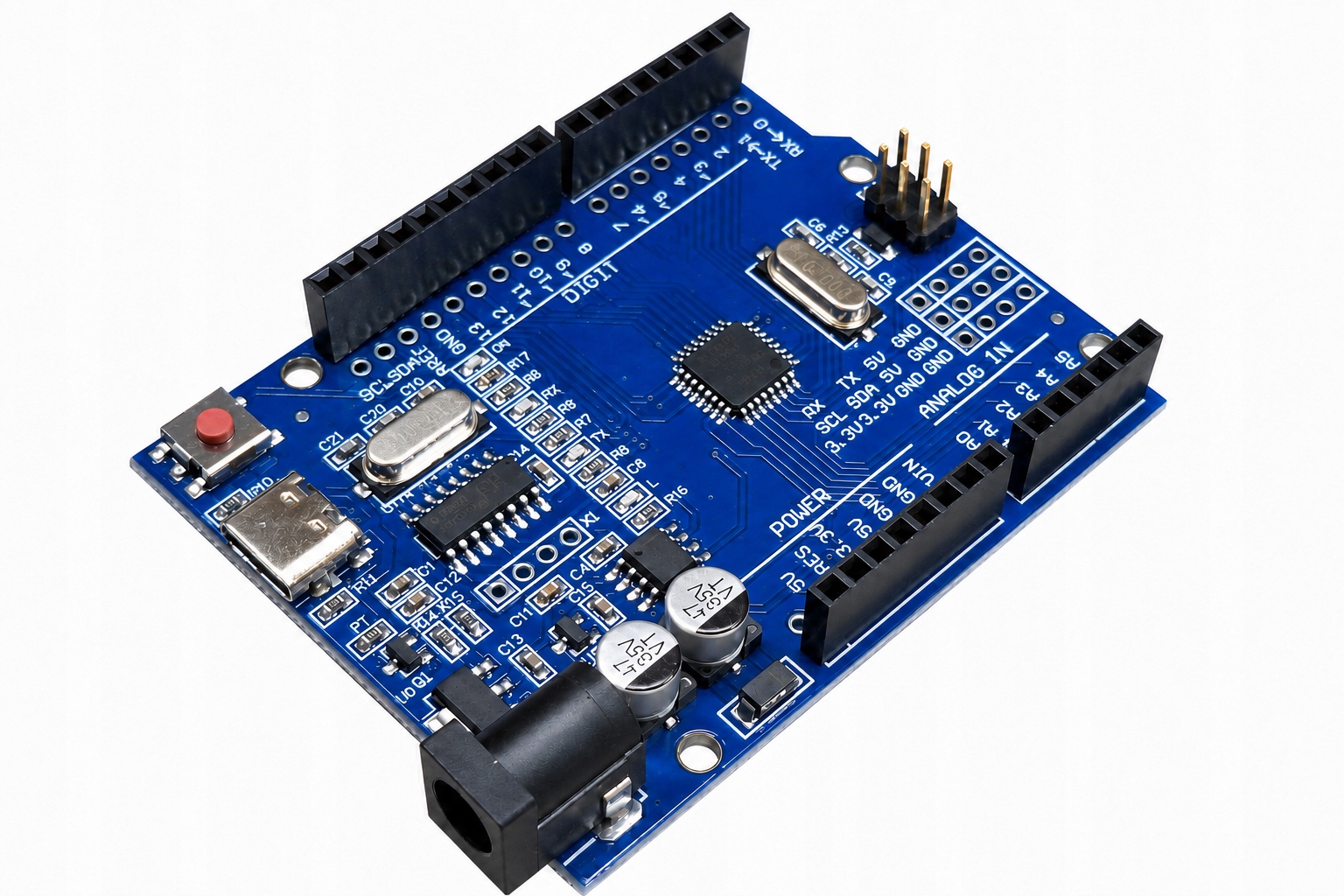

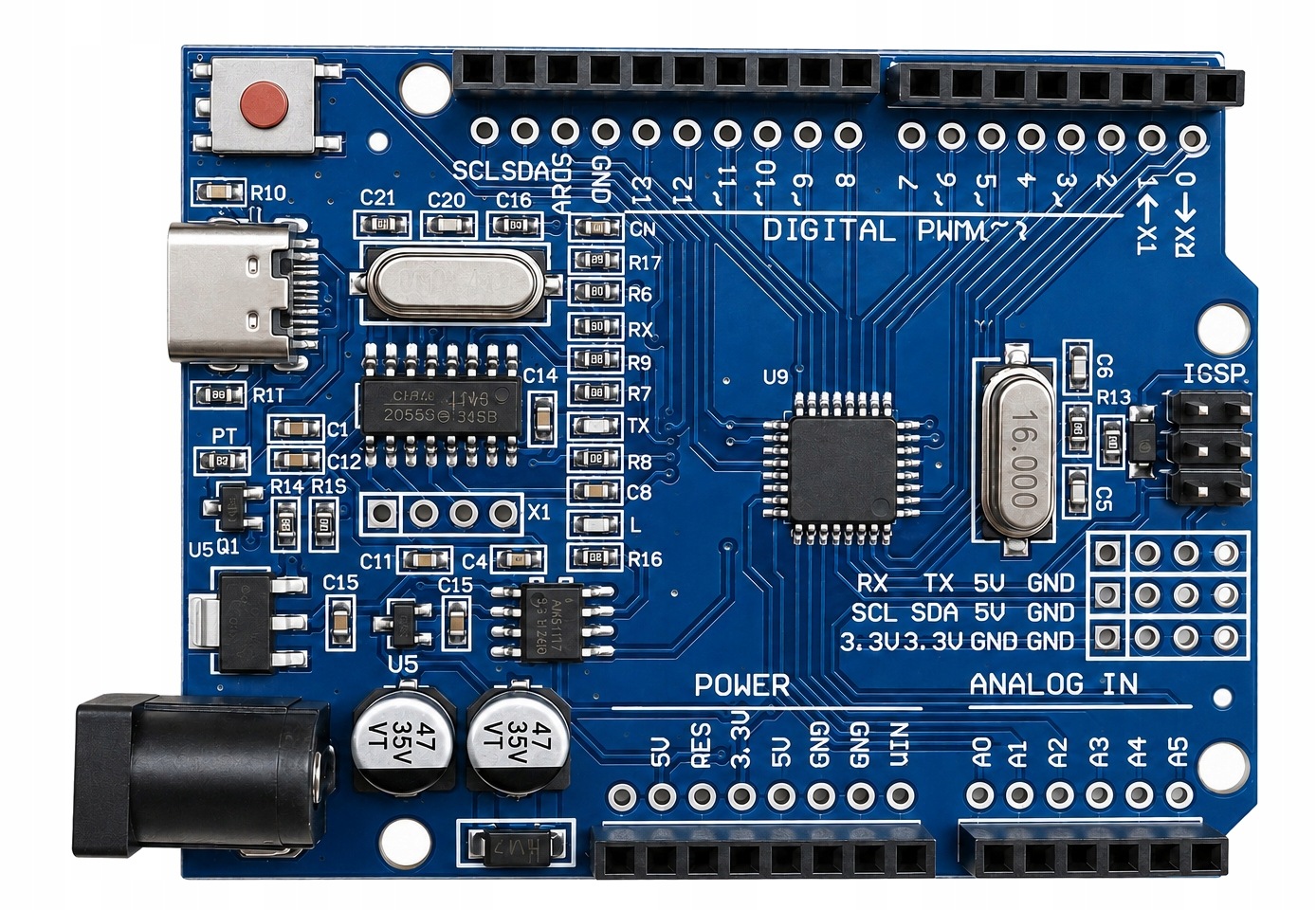

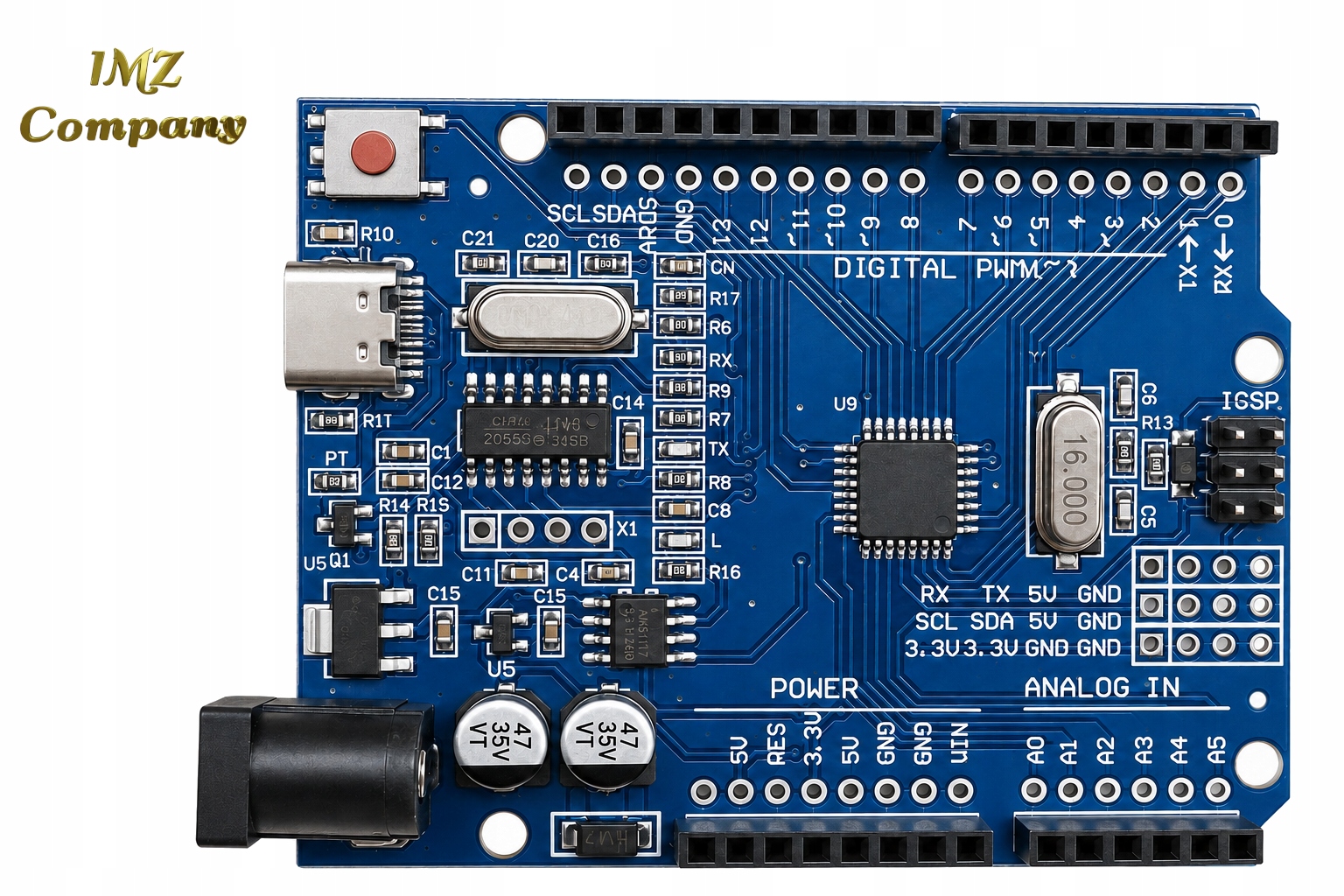

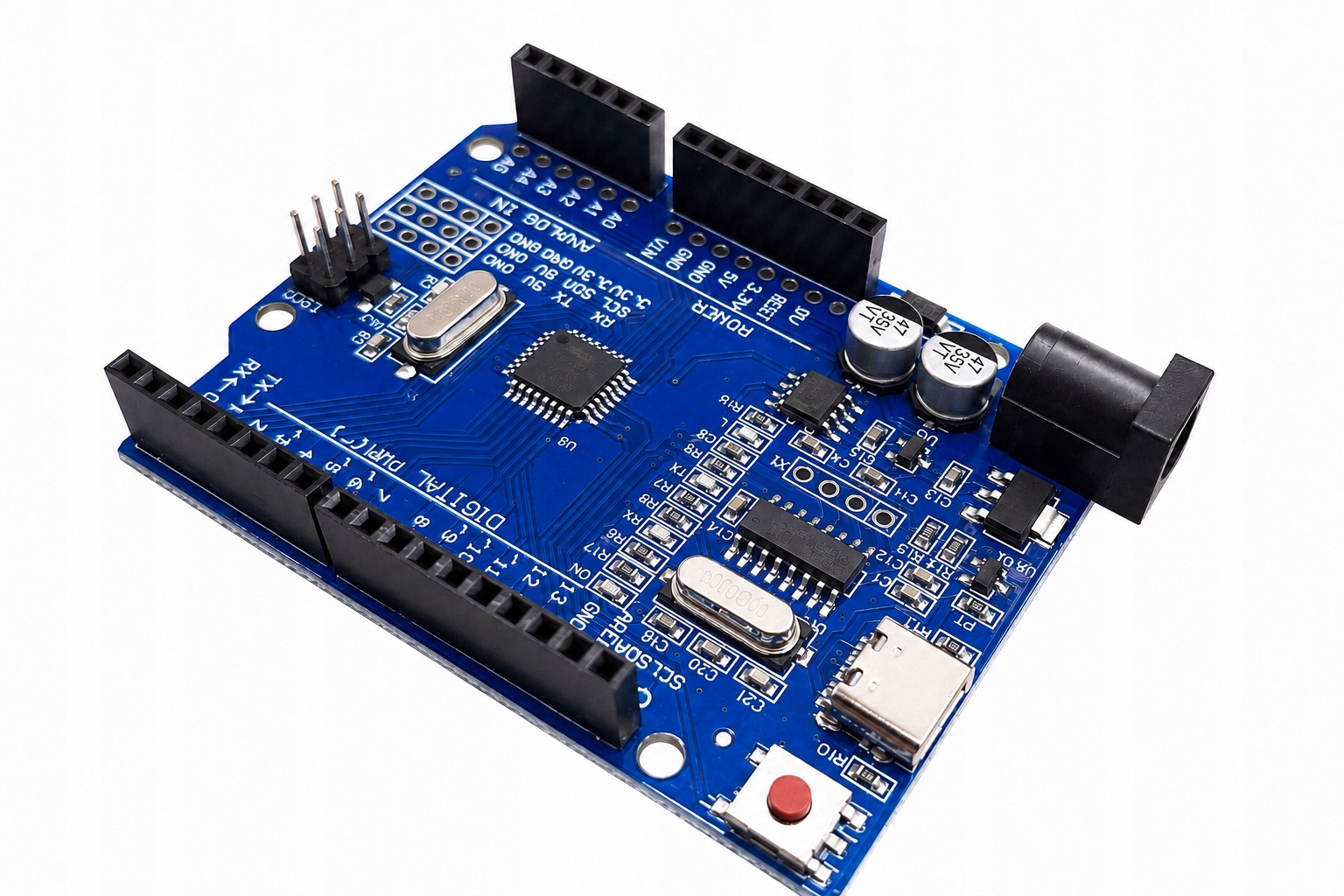

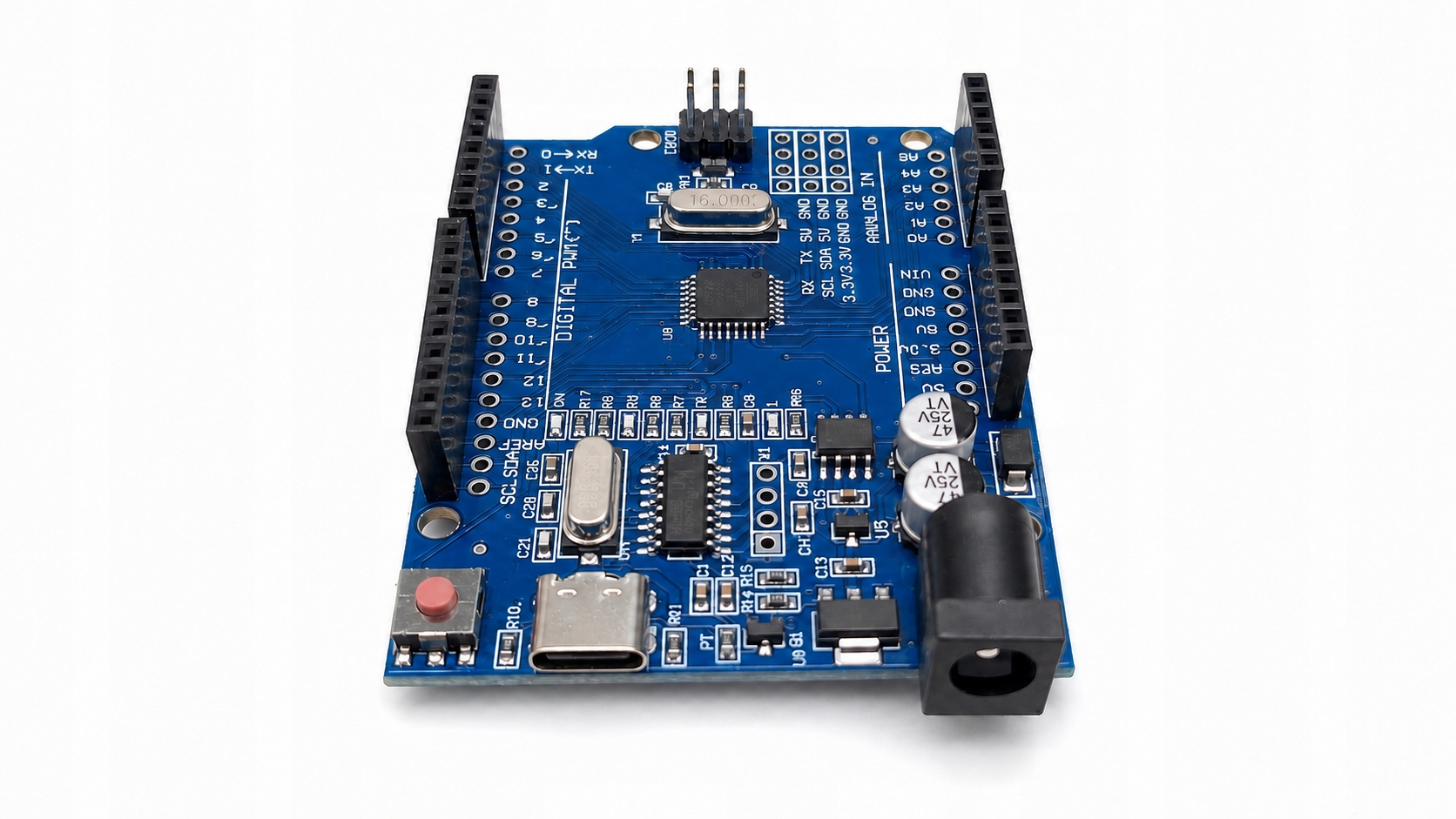

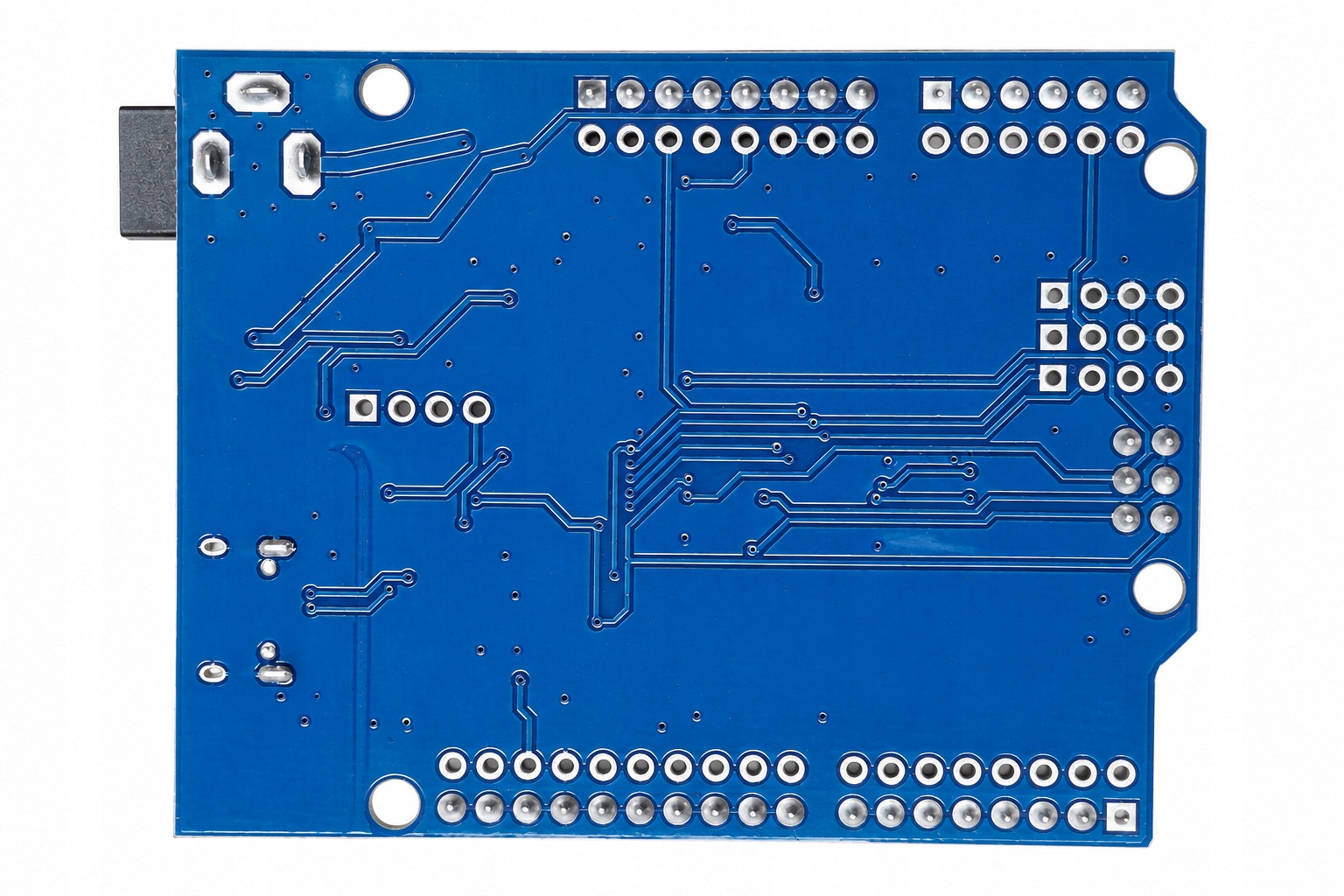

IMZ Płytka deweloperska ATmega328P kompatybilna z Arduino® Uno R3 [SMD, CH340, USB-C]

Opis

Opis produktu

IMZ Płytka deweloperska ATmega328P to moduł uruchomieniowy zgodny z układem i sposobem pracy popularnych płytek typu Arduino® Uno R3. Jest przeznaczona do nauki programowania mikrokontrolerów, prototypowania układów elektronicznych oraz budowy prostych projektów automatyki, robotyki i elektroniki DIY.

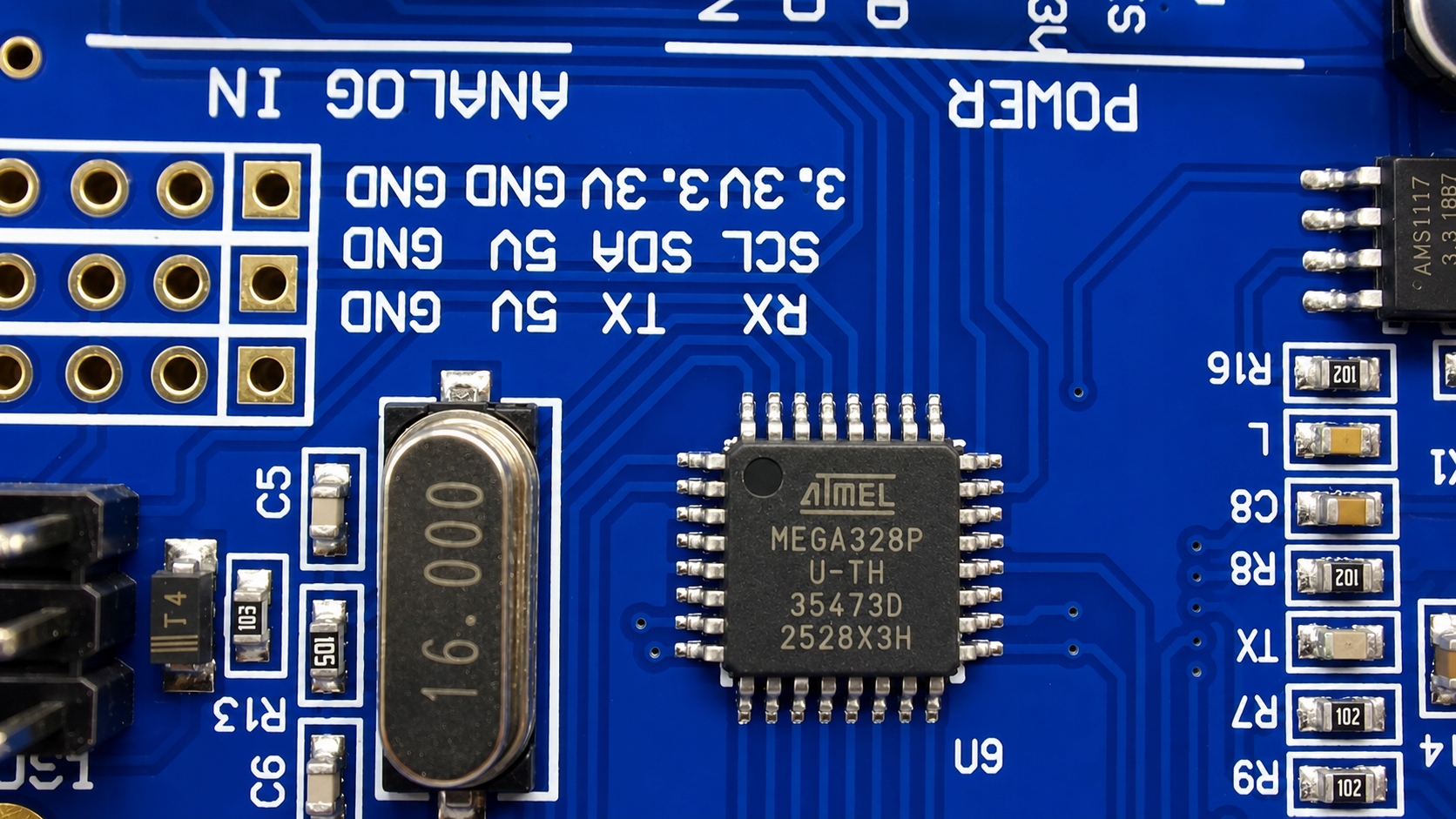

Sercem płytki jest mikrokontroler ATmega328P w wersji SMD. To sprawdzony układ 8-bitowy, wykorzystywany w wielu projektach edukacyjnych i hobbystycznych. Płytka pozwala korzystać z dobrze znanego środowiska Arduino IDE oraz gotowych bibliotek i przykładów dostępnych dla platformy Uno.

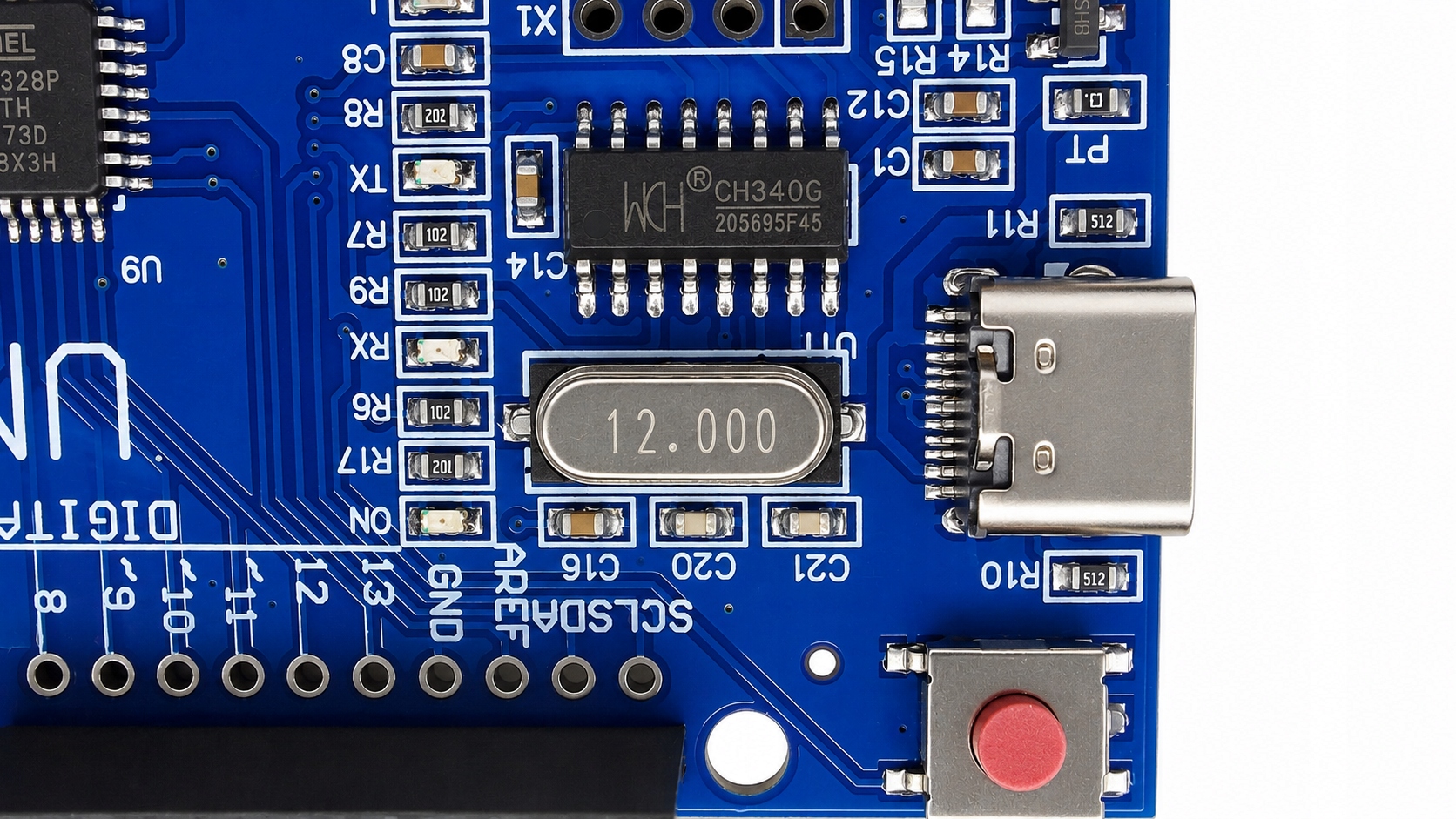

Do komunikacji z komputerem zastosowano konwerter USB-UART CH340. Dzięki temu płytkę można programować przez port USB-C bez potrzeby stosowania zewnętrznego programatora. Po podłączeniu do komputera i zainstalowaniu odpowiedniego sterownika CH340 moduł jest widoczny jako port szeregowy, przez który można wgrywać programy i korzystać z monitora portu szeregowego.

Układ złącz jest zgodny z formatem Arduino® Uno R3, co ułatwia podłączanie przewodów, modułów, czujników oraz wielu nakładek zgodnych z tym standardem. Płytka może być używana zarówno na biurku podczas nauki, jak i jako baza do prostych urządzeń sterujących.

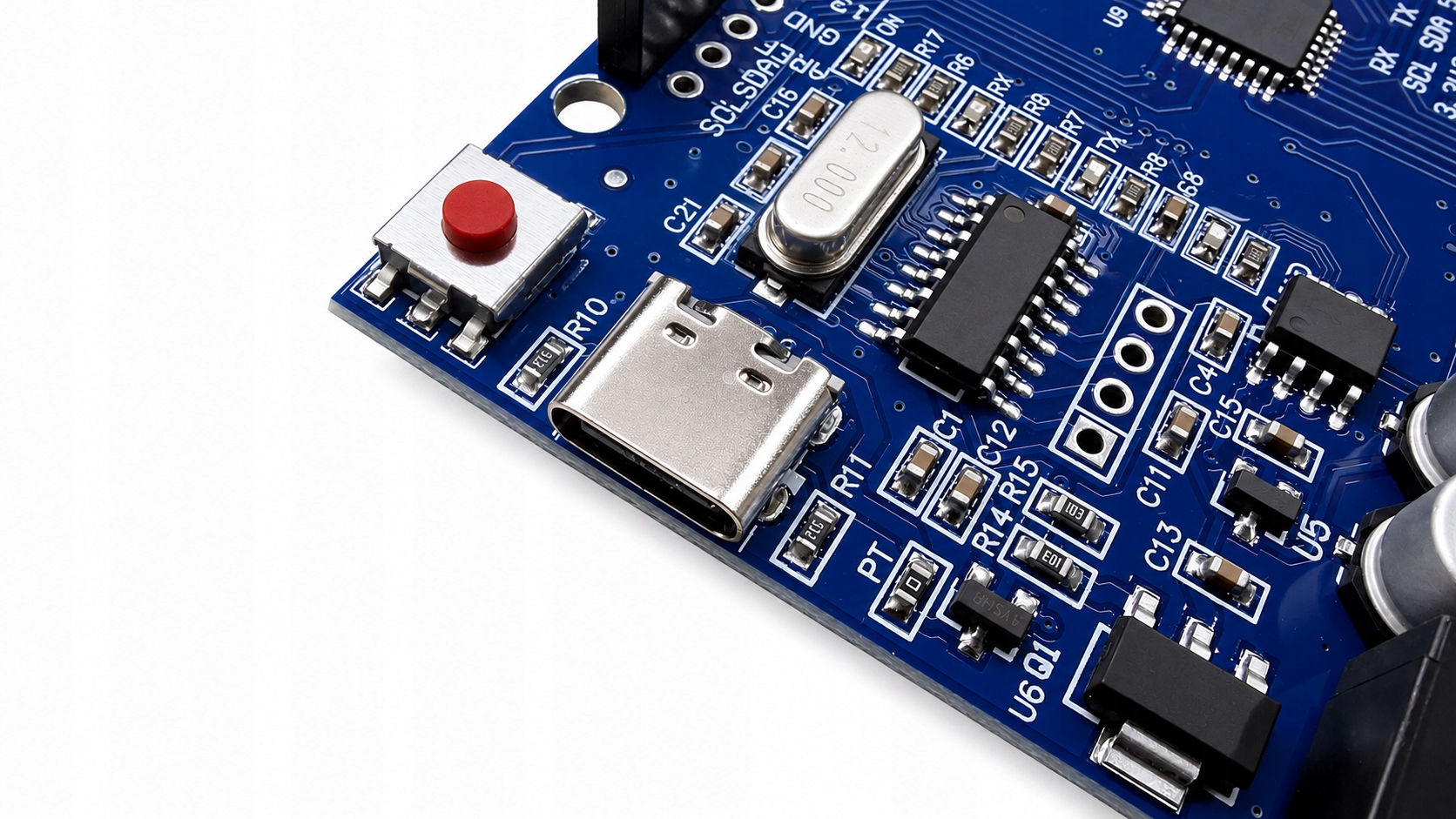

Wersja z gniazdem USB-C jest wygodniejsza w codziennym użytkowaniu niż starsze rozwiązania z dużym gniazdem USB-B lub microUSB. Sam przewód USB-C jest łatwo dostępny, a złącze jest wygodne przy częstym podłączaniu i odłączaniu płytki podczas testów.

Produkt jest dobrym wyborem dla osób, które chcą zacząć pracę z Arduino, ale również dla bardziej zaawansowanych użytkowników potrzebujących prostej, taniej i przewidywalnej płytki testowej do szybkiego sprawdzania kodu, czujników i modułów elektronicznych.

Cechy produktu

mikrokontroler ATmega328P
wersja SMD
zgodność z Arduino® Uno R3
programowanie przez Arduino IDE
konwerter USB-UART CH340
złącze USB-C
układ pinów zgodny z formatem Uno R3
cyfrowe wejścia/wyjścia GPIO
wejścia analogowe
obsługa PWM
komunikacja UART
komunikacja I2C
komunikacja SPI
zasilanie z USB
możliwość zasilania zewnętrznego
przycisk RESET
diody sygnalizacyjne LED
kompatybilność z wieloma modułami i nakładkami Arduino
płytka do nauki, testów i prototypowania

Cechy szczegółowe

mikrokontroler ATmega328P: sprawdzona jednostka 8-bitowa, dobrze znana z projektów edukacyjnych i hobbystycznych
zgodność z Arduino® Uno R3: pozwala korzystać z popularnych przykładów, bibliotek i poradników dla platformy Uno
wersja SMD: kompaktowe wykonanie mikrokontrolera bez podstawki DIP
złącze USB-C: wygodne podłączanie do komputera podczas programowania i testów
konwerter USB-UART CH340: umożliwia programowanie płytki przez USB oraz komunikację przez monitor portu szeregowego
obsługa Arduino IDE: pozwala szybko rozpocząć pracę bez specjalistycznego środowiska programistycznego
układ pinów zgodny z Uno R3: ułatwia podłączanie przewodów, modułów i wielu nakładek zgodnych z tym formatem
wejścia i wyjścia cyfrowe: umożliwiają sterowanie diodami LED, przekaźnikami, przyciskami, czujnikami i prostymi modułami
wejścia analogowe: pozwalają odczytywać sygnały z potencjometrów, czujników analogowych i dzielników napięcia
wyjścia PWM: umożliwiają m.in. regulację jasności LED, sterowanie prędkością silników przez sterownik oraz generowanie prostych sygnałów sterujących
komunikacja UART: pozwala na wymianę danych z komputerem, modułami Bluetooth, GPS, konwerterami i innymi urządzeniami szeregowymi
komunikacja I2C: umożliwia podłączenie wielu popularnych modułów, np. wyświetlaczy OLED/LCD, czujników i ekspanderów portów, przy użyciu dwóch linii sygnałowych
komunikacja SPI: pozwala obsługiwać szybkie moduły peryferyjne, np. czytniki kart SD, wyświetlacze, moduły RFID i przetworniki
zasilanie z USB: umożliwia szybkie uruchomienie płytki bez dodatkowego zasilacza
możliwość zasilania zewnętrznego: pozwala używać płytki w projektach pracujących poza komputerem
przycisk RESET: umożliwia szybkie ponowne uruchomienie programu bez odłączania zasilania
diody sygnalizacyjne LED: ułatwiają kontrolę zasilania, transmisji danych i podstawowe testy programu
duża baza przykładów: przyspiesza naukę i rozwiązywanie typowych problemów projektowych
szeroka kompatybilność z modułami: ułatwia budowę prostych układów automatyki, robotyki, pomiarów i sterowania
dobra płytka startowa: nadaje się zarówno dla początkujących, jak i do szybkiego testowania gotowych rozwiązań

Zastosowanie

nauka programowania mikrokontrolerów
pierwsze projekty z Arduino IDE
prototypowanie układów elektronicznych
testowanie czujników i modułów
projekty DIY z elektroniką niskonapięciową
sterowanie diodami LED i taśmami LED przez dodatkowe moduły wykonawcze
obsługa przycisków, potencjometrów i prostych elementów wejściowych
budowa prostych układów automatyki domowej
sterowanie przekaźnikami przez odpowiednie moduły przekaźnikowe
sterowanie silnikami przez zewnętrzne sterowniki silników
projekty edukacyjne dla szkół, kursów i warsztatów
nauka komunikacji UART, I2C i SPI
obsługa wyświetlaczy LCD, OLED i modułów LED
budowa prostych stacji pomiarowych
rejestracja danych z czujników
testowanie bibliotek i przykładów dla Arduino
szybkie sprawdzanie kodu przed przeniesieniem projektu na własną płytkę PCB
baza do projektów robotycznych i modeli sterowanych elektronicznie

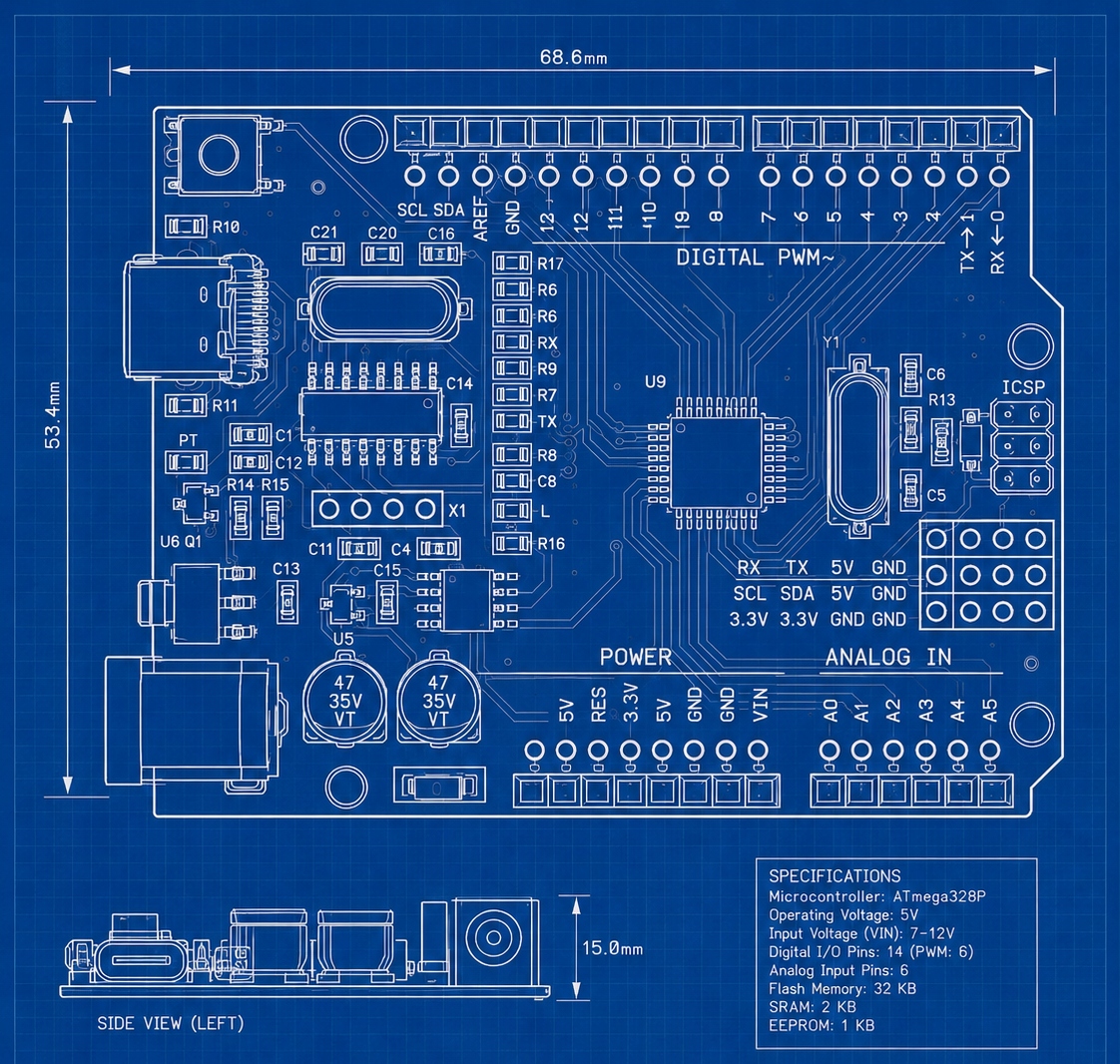

Specyfikacja techniczna

typ produktu: płytka deweloperska / moduł uruchomieniowy
marka: IMZ
kompatybilność: Arduino® Uno R3
mikrokontroler: ATmega328P
wersja mikrokontrolera: SMD
konwerter USB-UART: CH340
złącze USB: USB-C
napięcie logiki: 5V
napięcie zasilania z USB: 5V
napięcie zasilania zewnętrznego: 7–12V DC
napięcie na pinie 3.3V: 3.3V
częstotliwość taktowania: 16 MHz
pamięć Flash: 32 KB
pamięć SRAM: 2 KB
pamięć EEPROM: 1 KB
liczba pinów cyfrowych I/O: 14
liczba wyjść PWM: 6
liczba wejść analogowych: 6
rozdzielczość ADC: 10 bit
interfejs UART: tak
interfejs I2C: tak
interfejs SPI: tak
przycisk RESET: tak
diody sygnalizacyjne: zasilanie, TX/RX, LED wbudowana
pin LED wbudowanej: D13
raster złącz: 2.54 mm
układ pinów: zgodny z formatem Uno R3
programowanie: Arduino IDE
sterownik USB: CH340 / CH341
bootloader: zgodny z Arduino Uno
produkt oryginalny Arduino: nie
typ produktu: płytka kompatybilna z Arduino® Uno R3

Zasilanie

Płytkę można zasilać przez złącze USB-C napięciem 5V, co jest najprostszym sposobem podczas programowania, testów i pracy z komputerem. Po podłączeniu przez USB-C płytka jest jednocześnie zasilana oraz widoczna jako port szeregowy do wgrywania programu i komunikacji przez monitor portu szeregowego.

Do pracy samodzielnej, bez komputera, można użyć zasilania zewnętrznego przez gniazdo DC lub pin VIN. Zalecane napięcie zasilania zewnętrznego to 7–12V DC. Napięcie podane na wejście zewnętrzne jest obniżane przez stabilizator znajdujący się na płytce.

Pin 5V służy do zasilania układów pracujących z logiką 5V lub do podania stabilizowanego napięcia 5V bezpośrednio na płytkę. Przy zasilaniu przez pin 5V należy zachować ostrożność, ponieważ omija się część zabezpieczeń i stabilizację z wejścia VIN/DC.

Pin 3.3V udostępnia napięcie pomocnicze 3.3V do zasilania niewielkich modułów i czujników. Nie należy zasilać z niego większych odbiorników ani modułów pobierających duży prąd.

Płytka jest przeznaczona do zasilania elektroniki niskonapięciowej. Silniki, przekaźniki, taśmy LED i inne większe obciążenia powinny być zasilane z osobnego źródła przez odpowiednie moduły wykonawcze lub sterowniki, z zachowaniem wspólnej masy GND z płytką.

Instrukcja

1. Przygotowanie płytki

Do uruchomienia płytki potrzebujesz:

przewodu USB-C z transmisją danych
komputera z systemem Windows, Linux lub macOS
programu Arduino IDE
sterownika CH340 / CH341, jeżeli system nie rozpozna płytki automatycznie

Uwaga: niektóre przewody USB-C służą wyłącznie do ładowania i nie przesyłają danych. Jeżeli płytka się zasila, ale nie pojawia się port COM / USB, w pierwszej kolejności sprawdź inny przewód USB-C.

2. Instalacja Arduino IDE

Pobierz i zainstaluj program Arduino IDE.
Uruchom Arduino IDE.
Podłącz płytkę do komputera przewodem USB-C.
Jeżeli system wykryje nowe urządzenie, poczekaj na zakończenie instalacji sterownika.

Jeżeli płytka nie pojawia się jako port szeregowy, zainstaluj sterownik CH340 / CH341 odpowiedni dla swojego systemu operacyjnego.

3. Wybór płytki w Arduino IDE

W Arduino IDE ustaw:

Board / Płytka: Arduino Uno
Processor / Procesor: ATmega328P, jeżeli taka opcja jest dostępna
Port: port COM / USB, który pojawił się po podłączeniu płytki

W systemie Windows port będzie zwykle widoczny jako COMx, np. COM3, COM5 lub podobnie.

W systemie Linux port może być widoczny jako np.:

/dev/ttyUSB0
/dev/ttyUSB1

W systemie macOS port może być widoczny jako urządzenie USB-Serial.

4. Pierwszy test działania

Najprostszym testem jest uruchomienie programu migającego wbudowaną diodą LED.

Wbudowana dioda LED jest zwykle podłączona do pinu D13. W Arduino można odwołać się do niej także przez nazwę LED_BUILTIN.

Po wgraniu programu dioda na płytce powinna regularnie migać.

5. Wgrywanie programu

Otwórz Arduino IDE.
Wklej przykładowy kod z końca tej instrukcji.
Wybierz odpowiednią płytkę: Arduino Uno.
Wybierz odpowiedni port szeregowy.
Kliknij przycisk Upload / Wgraj.
Poczekaj na komunikat o zakończeniu wgrywania programu.
Sprawdź, czy dioda LED na płytce zaczęła migać.

Podczas wgrywania programu mogą migać diody TX/RX. Oznacza to komunikację między komputerem a płytką.

6. Monitor portu szeregowego

Płytka może komunikować się z komputerem przez port szeregowy. Jest to przydatne do testów, diagnostyki i wyświetlania danych z programu.

Aby uruchomić monitor portu szeregowego:

Wgraj program na płytkę.
Otwórz Tools / Narzędzia → Serial Monitor / Monitor portu szeregowego.
Ustaw prędkość transmisji na 9600 baud.
Obserwuj komunikaty wysyłane przez płytkę.

7. Podłączanie elementów zewnętrznych

Do pinów płytki można podłączać m.in.:

przyciski
diody LED przez rezystor
czujniki cyfrowe
czujniki analogowe
wyświetlacze
moduły I2C
moduły SPI
moduły UART
moduły przekaźnikowe
sterowniki silników

Nie należy podłączać silników, taśm LED, przekaźników ani innych większych obciążeń bezpośrednio do pinów mikrokontrolera. Do takich elementów należy używać odpowiednich sterowników, tranzystorów, modułów wykonawczych lub przekaźników.

8. Ważne zasady podłączenia

Nie przekraczaj napięcia 5V na wejściach cyfrowych i analogowych.
Nie podłączaj napięcia zewnętrznego do pinu 5V, jeżeli nie masz pewności, że jest stabilizowane.
Nie podłączaj odwrotnie zasilania.
Nie zwieraj pinów 5V i GND.
Nie zasilaj większych odbiorników bezpośrednio z pinów płytki.
Przy stosowaniu zewnętrznego zasilania dla modułów wykonawczych połącz masę zasilacza z pinem GND płytki.
Przed podłączeniem nowego układu sprawdź jego napięcie pracy i sposób sterowania.

9. Typowe problemy przy pierwszym uruchomieniu

Płytka świeci, ale nie widać portu COM

Możliwe przyczyny:

użyty przewód USB-C nie przesyła danych
brak sterownika CH340 / CH341
wybrano niewłaściwy port w Arduino IDE
port jest zajęty przez inny program

Program nie chce się wgrać

Sprawdź:

czy wybrano płytkę Arduino Uno
czy wybrano właściwy port
czy przewód USB-C obsługuje transmisję danych
czy monitor portu szeregowego nie blokuje połączenia
czy sterownik CH340 / CH341 jest poprawnie zainstalowany

Dioda nie miga po wgraniu programu

Sprawdź:

czy program został poprawnie wgrany
czy wybrano odpowiedni port
czy płytka jest zasilana
czy użyto pinu LED_BUILTIN lub 13

10. Przykładowy kod Arduino IDE

/*
  Przykładowy program testowy dla płytki IMZ ATmega328P
  kompatybilnej z Arduino Uno R3.

  Program:
  - uruchamia komunikację szeregową z komputerem,
  - ustawia wbudowaną diodę LED jako wyjście,
  - cyklicznie włącza i wyłącza diodę,
  - wysyła komunikaty do Monitora portu szeregowego.

  Wbudowana dioda LED w płytkach zgodnych z Arduino Uno
  jest zwykle podłączona do pinu D13.
*/

void setup()
{
  // Uruchomienie komunikacji szeregowej z komputerem.
  // Prędkość 9600 baud musi być taka sama w Monitorze portu szeregowego.
  Serial.begin(9600);

  // Krótka przerwa po starcie programu.
  // Ułatwia to uruchomienie Monitora portu szeregowego.
  delay(1000);

  // Ustawienie wbudowanej diody LED jako wyjścia.
  // LED_BUILTIN oznacza standardową diodę LED na płytce.
  pinMode(LED_BUILTIN, OUTPUT);

  // Komunikat startowy wysyłany do komputera.
  Serial.println("Start programu testowego IMZ ATmega328P");
  Serial.println("Jesli widzisz ten tekst, komunikacja przez USB dziala.");
}

void loop()
{
  // Włączenie wbudowanej diody LED.
  digitalWrite(LED_BUILTIN, HIGH);

  // Wysłanie informacji do Monitora portu szeregowego.
  Serial.println("Dioda LED: WLACZONA");

  // Odczekanie 1 sekundy.
  delay(1000);

  // Wyłączenie wbudowanej diody LED.
  digitalWrite(LED_BUILTIN, LOW);

  // Wysłanie informacji do Monitora portu szeregowego.
  Serial.println("Dioda LED: WYLACZONA");

  // Odczekanie 1 sekundy.
  delay(1000);
}

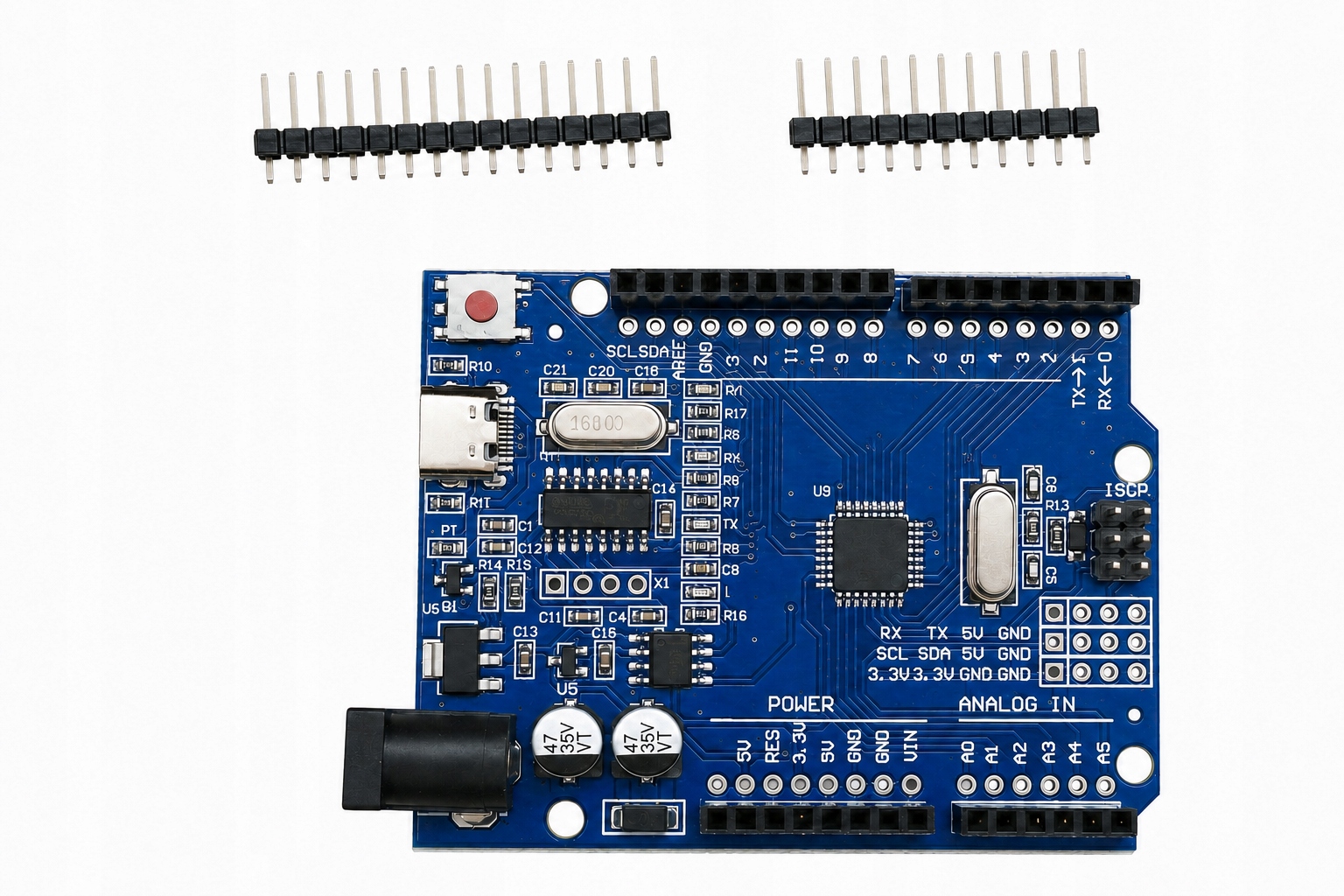

Podłączenie

Płytka ma układ pinów zgodny z formatem Arduino® Uno R3. Do programowania i podstawowego zasilania najczęściej wystarczy podłączyć ją do komputera przewodem USB-C.

Zasilanie

Piny cyfrowe

Piny analogowe

| Pin | Funkcja |
|—|—|
| A0 | wejście analogowe |
| A1 | wejście analogowe |
| A2 | wejście analogowe |
| A3 | wejście analogowe |
| A4 | wejście analogowe / SDA dla I2C |
| A5 | wejście analogowe / SCL dla I2C |

Wejścia analogowe służą do pomiaru napięcia w zakresie pracy mikrokontrolera. Nie należy podawać na nie napięcia wyższego niż 5V względem GND.

Podłączenie I2C

Magistrala I2C pozwala podłączać popularne moduły, np. wyświetlacze OLED, LCD z konwerterem I2C, czujniki temperatury, czujniki ciśnienia i ekspandery portów.

| Płytka ATmega328P | Moduł I2C |
|—|—|
| 5V lub 3.3V | VCC |
| GND | GND |
| A4 / SDA | SDA |
| A5 / SCL | SCL |

Napięcie VCC należy dobrać do podłączanego modułu. Sama płytka pracuje z logiką 5V, dlatego przy modułach wyłącznie 3.3V może być wymagany konwerter poziomów logicznych.

Podłączenie SPI

Magistrala SPI jest używana m.in. do obsługi czytników kart SD, modułów RFID, wyświetlaczy i szybszych układów peryferyjnych.

| Płytka ATmega328P | Funkcja SPI |
|—|—|
| D10 | SS / CS |
| D11 | MOSI |
| D12 | MISO |
| D13 | SCK |
| 5V lub 3.3V | VCC modułu |
| GND | GND modułu |

W wielu modułach pin CS może być podłączony do innego pinu cyfrowego, ale w przykładach dla Arduino Uno często używa się pinu D10.

Podłączenie UART

UART służy do komunikacji szeregowej, np. z modułami Bluetooth, GPS, konwerterami lub innymi mikrokontrolerami.

| Płytka ATmega328P | Urządzenie UART |
|—|—|
| D0 / RX | TX urządzenia |
| D1 / TX | RX urządzenia |
| GND | GND |

Przy podłączaniu UART należy krzyżować linie: TX jednego urządzenia do RX drugiego urządzenia. Piny D0 i D1 są używane również do komunikacji z komputerem przez USB, dlatego podłączony moduł UART może przeszkadzać podczas wgrywania programu.

Przykład podłączenia diody LED

Diodę LED należy podłączać przez rezystor ograniczający prąd. Nie należy podłączać diody bezpośrednio między pin cyfrowy i GND bez rezystora.

Przykład podłączenia przycisku

| Płytka ATmega328P | Element |
|—|—|
| D2 | jeden styk przycisku |
| GND | drugi styk przycisku |

W programie można użyć trybu INPUT_PULLUP, dzięki czemu nie trzeba stosować zewnętrznego rezystora podciągającego. W takim układzie naciśnięcie przycisku zwiera pin D2 do GND.

Ważne uwagi

Płytka pracuje z logiką 5V.
Masa GND musi być wspólna dla płytki i wszystkich podłączonych modułów.
Nie należy podawać napięcia wyższego niż 5V na piny wejściowe mikrokontrolera.
Silników, przekaźników, elektrozaworów, taśm LED i innych większych obciążeń nie wolno zasilać bezpośrednio z pinów płytki.
Do większych obciążeń należy stosować zewnętrzne zasilanie oraz odpowiedni moduł wykonawczy, np. sterownik silnika, moduł przekaźnikowy, tranzystor MOSFET lub driver LED.
Przy stosowaniu zewnętrznego zasilania dla modułów wykonawczych należy połączyć masę tego zasilacza z pinem GND płytki.

Kompatybilność

Arduino IDE
Arduino Uno R3
płytki i nakładki zgodne z formatem Arduino Uno R3
biblioteki Arduino dla ATmega328P / Arduino Uno
przykłady i projekty przygotowane dla Arduino Uno
Windows
Linux
macOS
sterownik USB CH340 / CH341
moduły i czujniki pracujące z logiką 5V
moduły I2C zgodne z Arduino Uno
moduły SPI zgodne z Arduino Uno
moduły UART zgodne z poziomem logicznym 5V
wyświetlacze LCD / OLED zgodne z Arduino
moduły przekaźnikowe sterowane z poziomu 5V
sterowniki silników zgodne z sygnałem sterującym 5V
płytki stykowe i przewody połączeniowe 2.54 mm
zasilacze i moduły zasilania 5V / VIN zgodne z wymaganiami płytki

Informacje bezpieczeństwa

Produkt jest przeznaczony do pracy z elektroniką niskonapięciową, głównie w projektach edukacyjnych, hobbystycznych, prototypowych i testowych.
Płytkę należy zasilać wyłącznie napięciem zgodnym ze specyfikacją produktu.
Przy zasilaniu przez USB-C należy używać sprawnego przewodu USB oraz źródła zasilania 5V.
Przy zasilaniu zewnętrznym przez gniazdo DC lub pin VIN należy stosować napięcie stałe DC w zalecanym zakresie 7–12V.
Nie należy podawać napięcia wyższego niż 5V na piny wejściowe i wyjściowe mikrokontrolera.
Przed podłączeniem zasilania należy sprawdzić poprawność połączeń, polaryzację oraz brak zwarć między pinami 5V, 3.3V, VIN i GND.
Płytka powinna być używana w suchym, czystym środowisku, bez kontaktu z wodą, wilgocią, pyłem przewodzącym i elementami metalowymi mogącymi spowodować zwarcie.
Produkt nie jest obudowany, dlatego podczas pracy należy unikać przypadkowego dotykania elementów przewodzących oraz układania płytki na metalowych powierzchniach.
Płytkę należy chronić przed wyładowaniami elektrostatycznymi ESD, które mogą uszkodzić mikrokontroler lub inne elementy elektroniczne.
Do pinów mikrokontrolera nie należy podłączać bezpośrednio silników, przekaźników, taśm LED, elektrozaworów ani innych odbiorników pobierających większy prąd.
Większe obciążenia należy sterować przez odpowiednie moduły wykonawcze, np. sterownik silnika, tranzystor MOSFET, moduł przekaźnikowy lub driver LED.
Przy stosowaniu zewnętrznego zasilacza dla modułów wykonawczych należy połączyć masę GND tego zasilacza z masą GND płytki.
Nie należy przekraczać dopuszczalnego prądu pinów mikrokontrolera oraz linii zasilających płytki.
Podczas pracy stabilizator napięcia i niektóre elementy mogą się nagrzewać, szczególnie przy zasilaniu zewnętrznym i podłączonych modułach.
W przypadku nadmiernego nagrzewania, zapachu spalenizny, dymu, niestabilnej pracy lub widocznego uszkodzenia należy natychmiast odłączyć zasilanie.
Produkt nie jest zabawką i nie powinien być używany przez małe dzieci.
Osoby początkujące powinny używać produktu pod nadzorem osoby dorosłej lub osoby posiadającej podstawową wiedzę z zakresu elektroniki.
Nie należy używać produktu w instalacjach sieciowych 230V ani do bezpośredniego sterowania urządzeniami wysokiego napięcia.
Nie należy używać produktu w zastosowaniach medycznych, ratunkowych, bezpieczeństwa życia ani w systemach, których awaria mogłaby spowodować zagrożenie dla zdrowia lub mienia.
Nie należy modyfikować płytki mechanicznie ani elektrycznie, jeżeli użytkownik nie posiada odpowiedniej wiedzy i doświadczenia.
Uszkodzoną płytkę należy wycofać z użytkowania.
Zużytego produktu nie należy wyrzucać razem z odpadami komunalnymi; należy przekazać go do odpowiedniego punktu zbiórki elektroodpadów.

Ostrzeżenia

Nie podłączaj płytki bez sprawdzenia poprawności połączeń.
Nie podłączaj zasilania o napięciu wyższym niż zalecane w specyfikacji.
Nie podłączaj odwrotnie polaryzacji zasilania.
Nie zwieraj pinów 5V, 3.3V, VIN i GND.
Nie podawaj napięcia wyższego niż 5V na piny cyfrowe i analogowe.
Nie zasilaj płytki jednocześnie z kilku źródeł, jeżeli nie masz pewności, że układ jest do tego przystosowany.
Nie podłączaj silników, przekaźników, taśm LED ani innych większych obciążeń bezpośrednio do pinów mikrokontrolera.
Nie przekraczaj dopuszczalnego prądu pinów wejścia/wyjścia mikrokontrolera.
Nie zasilaj większych modułów z pinu 3.3V.
Nie podłączaj modułów 3.3V bezpośrednio do linii 5V, jeżeli dany moduł nie jest odporny na takie napięcie.
Nie podłączaj urządzeń pracujących z napięciem 230V bezpośrednio do płytki.
Nie używaj płytki do bezpośredniego sterowania urządzeniami wysokiego napięcia.
Nie używaj płytki w środowisku wilgotnym, mokrym lub zapylonym pyłem przewodzącym.
Nie kładź uruchomionej płytki na metalowych lub przewodzących powierzchniach.
Nie dotykaj elementów elektronicznych mokrymi rękami.
Nie wykonuj zmian w połączeniach podczas pracy układu, jeżeli może to spowodować zwarcie.
Nie odłączaj i nie podłączaj modułów przy włączonym zasilaniu, jeżeli nie masz pewności, że dany moduł można podłączać „na gorąco”.
Nie używaj uszkodzonego przewodu USB-C ani uszkodzonego zasilacza.
Nie używaj przewodu USB-C przeznaczonego wyłącznie do ładowania, jeżeli płytka ma być programowana z komputera.
Nie zakrywaj płytki podczas pracy, jeżeli stabilizator lub inne elementy się nagrzewają.
Nie używaj płytki, jeżeli pojawi się dym, zapach spalenizny, nadmierne nagrzewanie lub niestabilna praca.
Nie modyfikuj płytki mechanicznie ani elektrycznie bez odpowiedniej wiedzy.
Nie używaj produktu jako elementu systemów medycznych, ratunkowych, alarmowych lub bezpieczeństwa życia.
Nie pozostawiaj uruchomionego układu bez nadzoru podczas testów prototypowych.
Nie udostępniaj produktu małym dzieciom jako zabawki.

Przeznaczenie produktu

nauka podstaw elektroniki i programowania mikrokontrolerów
projekty edukacyjne z wykorzystaniem środowiska Arduino IDE
projekty DIY z elektroniką niskonapięciową
prototypowanie prostych układów elektronicznych
testowanie czujników, modułów i elementów wykonawczych
budowa prostych urządzeń automatyki domowej
nauka obsługi wejść i wyjść cyfrowych
nauka odczytu sygnałów analogowych
nauka komunikacji UART, I2C i SPI
sterowanie diodami LED, wyświetlaczami i prostymi modułami sygnalizacyjnymi
sterowanie przekaźnikami, silnikami i większymi obciążeniami przez odpowiednie moduły wykonawcze
wykonywanie ćwiczeń szkolnych, warsztatowych i hobbystycznych
szybkie sprawdzanie przykładów, bibliotek i fragmentów kodu dla Arduino Uno
budowa prostych stacji pomiarowych i układów rejestrujących dane
tworzenie prototypów przed wykonaniem własnej płytki PCB
zastosowanie jako płytka testowa w pracowni elektronicznej

Zastosowania wykluczone

zastosowania medyczne i diagnostyczne
urządzenia podtrzymujące życie lub zdrowie
systemy ratunkowe i bezpieczeństwa życia
systemy alarmowe, przeciwpożarowe i ochrony mienia jako element krytyczny
instalacje wysokiego napięcia
bezpośrednie sterowanie urządzeniami 230V AC
bezpośrednie sterowanie silnikami, przekaźnikami, grzałkami, elektrozaworami i taśmami LED bez odpowiednich modułów wykonawczych
praca w instalacjach przemysłowych jako certyfikowany element automatyki
zastosowania w pojazdach jako element odpowiedzialny za bezpieczeństwo jazdy
zastosowania lotnicze, kolejowe, wojskowe i inne wymagające specjalnych certyfikacji
praca w środowisku mokrym, wilgotnym lub narażonym na kondensację pary wodnej
praca w środowisku z pyłem przewodzącym, opiłkami metalu lub substancjami żrącymi
użytkowanie na zewnątrz bez odpowiedniej obudowy i zabezpieczenia przed warunkami atmosferycznymi
zasilanie napięciem innym niż zgodne ze specyfikacją produktu
podłączanie sygnałów o napięciu wyższym niż dopuszczalne dla logiki 5V
używanie produktu przez małe dzieci jako zabawki
stosowanie w gotowych produktach konsumenckich bez wykonania własnej oceny bezpieczeństwa, testów i zgodności całego urządzenia

Zawartość zestawu

1 × płytka deweloperska IMZ ATmega328P kompatybilna z Arduino® Uno R3 [SMD, CH340, USB-C]
1 x listwa goldpin

Najczęstsze pytania

Czy płytka nadaje się dla początkujących?
Tak. To dobra płytka do nauki podstaw elektroniki, programowania mikrokontrolerów i pracy ze środowiskiem Arduino IDE.
Czy jest to oryginalna płytka Arduino?
Nie. Jest to płytka marki IMZ kompatybilna z Arduino® Uno R3. Nie jest to oryginalny produkt Arduino.
Czy płytka działa w Arduino IDE?
Tak. W Arduino IDE należy wybrać płytkę Arduino Uno oraz odpowiedni port COM / USB.
Jaki mikrokontroler znajduje się na płytce?
Płytka jest oparta na mikrokontrolerze ATmega328P w wersji SMD.
Czy płytkę można programować przez USB-C?
Tak. Płytkę można programować przez złącze USB-C. Wymagany jest przewód USB-C obsługujący transmisję danych.
Dlaczego komputer nie widzi płytki po podłączeniu?
Najczęstsze przyczyny to przewód USB-C tylko do ładowania, brak sterownika CH340 / CH341 albo wybrany niewłaściwy port w Arduino IDE.
Czy trzeba instalować sterownik CH340?
Czasami tak. W wielu systemach sterownik instaluje się automatycznie, ale jeżeli port COM / USB się nie pojawia, należy zainstalować sterownik CH340 / CH341.
Jaką płytkę wybrać w Arduino IDE?
Najczęściej należy wybrać Arduino Uno.
Czy płytka ma taki sam układ pinów jak Arduino Uno R3?
Tak. Układ złącz jest zgodny z formatem Uno R3, co ułatwia korzystanie z wielu przykładów, przewodów i nakładek zgodnych z tym standardem.
Czy można używać nakładek Arduino Shield?
Wiele nakładek zgodnych z Arduino Uno R3 powinno pasować, ale przed użyciem należy sprawdzić zgodność napięć, pinów oraz ewentualne konflikty połączeń.
Czy płytka pracuje z logiką 5V?
Tak. Płytka pracuje z logiką 5V, dlatego przy modułach 3.3V należy sprawdzić, czy są odporne na sygnały 5V.
Czy można podłączać moduły I2C?
Tak. Linie I2C są dostępne na pinach A4 / SDA oraz A5 / SCL.
Czy można podłączać moduły SPI?
Tak. Interfejs SPI jest dostępny na pinach D10–D13 oraz na złączu ICSP, zależnie od używanego modułu.
Czy można podłączać moduły UART?
Tak, ale piny D0 / RX i D1 / TX są używane również do komunikacji USB, więc podłączony moduł UART może przeszkadzać podczas wgrywania programu.
Czy można zasilać płytkę z USB-C?
Tak. To najprostszy sposób zasilania podczas programowania i testowania płytki.
Czy można zasilać płytkę z zewnętrznego zasilacza?
Tak. Zalecane napięcie zasilania zewnętrznego przez VIN lub gniazdo DC to 7–12V DC.
Czy przewód USB-C jest w zestawie?
Nie, zestaw obejmuje samą płytkę. Do programowania potrzebny jest przewód USB-C z transmisją danych.
Czy można podłączyć silnik bezpośrednio do płytki?
Nie. Silniki należy podłączać przez odpowiedni sterownik silnika i osobne zasilanie dobrane do silnika.
Czy można sterować przekaźnikiem?
Tak, ale najlepiej użyć gotowego modułu przekaźnikowego zgodnego z sygnałem sterującym 5V. Nie należy podłączać cewki przekaźnika bezpośrednio do pinu mikrokontrolera.
Czy płytka nadaje się do projektów z taśmami LED?
Tak, jako sterownik sygnału, ale taśmy LED muszą być zasilane osobno i sterowane przez odpowiedni moduł wykonawczy, np. MOSFET lub driver LED.
Czy płytka może współpracować z Raspberry Pi lub ESP32?
Tak, może komunikować się z innymi płytkami przez UART, I2C lub SPI, ale trzeba zwrócić uwagę na różnice poziomów logicznych. ATmega328P pracuje z logiką 5V, a wiele płytek ESP32 i Raspberry Pi pracuje z logiką 3.3V.
Czy płytka nadaje się do gotowego urządzenia?
Może być użyta jako element prototypu lub prostego projektu, ale przy zastosowaniu w gotowym urządzeniu użytkownik powinien samodzielnie ocenić bezpieczeństwo, zgodność i wymagania całego układu.

O produkcie

Płytka deweloperska IMZ ATmega328P to praktyczna baza do nauki elektroniki, programowania i budowy własnych projektów z wykorzystaniem środowiska Arduino IDE. Jeżeli zaczynasz przygodę z mikrokontrolerami albo potrzebujesz sprawdzonej płytki do szybkiego prototypowania, jest to jeden z najprostszych i najbardziej uniwersalnych wyborów.

W internecie łatwo znaleźć przykłady, biblioteki, poradniki i gotowe projekty. Możesz podłączyć czujniki, przyciski, wyświetlacze, moduły przekaźnikowe, sterowniki silników, moduły komunikacyjne oraz wiele innych elementów używanych w projektach DIY.

Wersja z mikrokontrolerem ATmega328P SMD, konwerterem CH340 i złączem USB-C dobrze sprawdza się przy codziennej pracy na biurku. Podłączasz płytkę do komputera, wybierasz Arduino Uno w Arduino IDE i możesz od razu wgrywać programy, testować kod oraz obserwować dane w monitorze portu szeregowego.

To dobry wybór zarówno do pierwszych ćwiczeń z migającą diodą LED, jak i do bardziej praktycznych projektów: prostych sterowników, układów pomiarowych, automatyki domowej, modeli, robotów edukacyjnych czy stanowisk testowych. Płytka pozwala szybko przejść od pomysłu do działającego prototypu.

Dlaczego warto

zgodność z Arduino® Uno R3: łatwy start dzięki ogromnej liczbie przykładów, bibliotek i poradników
popularny mikrokontroler ATmega328P: sprawdzona baza do nauki i prostych projektów DIY
złącze USB-C: wygodniejsze podłączanie podczas programowania i testów
konwerter CH340: programowanie i komunikacja z komputerem przez USB
obsługa Arduino IDE: szybkie uruchomienie bez skomplikowanej konfiguracji
układ pinów Uno R3: możliwość korzystania z wielu modułów, przewodów i nakładek zgodnych z tym standardem
logika 5V: wygodna współpraca z wieloma popularnymi modułami Arduino
dobra płytka na start: nadaje się do nauki podstaw elektroniki, programowania i prototypowania
praktyczna do testów: pozwala szybko sprawdzić czujniki, wyświetlacze, moduły i fragmenty kodu
uniwersalne zastosowanie: edukacja, automatyka, robotyka, modele, stanowiska testowe i projekty hobbystyczne
prosta diagnostyka: diody sygnalizacyjne i monitor portu szeregowego ułatwiają uruchamianie projektów

Opinie

Na razie nie ma opinii o produkcie.

Tylko zalogowani klienci, którzy kupili ten produkt mogą napisać opinię.

IMZ Płytka deweloperska ATmega328P kompatybilna z Arduino® Uno R3 [SMD, CH340, USB-C]

Opis

Opis produktu

Opis produktu

Cechy produktu

Cechy produktu

Cechy szczegółowe

Cechy szczegółowe

Zastosowanie

Zastosowanie

Specyfikacja techniczna

Specyfikacja techniczna

Zasilanie

Zasilanie

Instrukcja

Instrukcja

1. Przygotowanie płytki

2. Instalacja Arduino IDE

3. Wybór płytki w Arduino IDE

4. Pierwszy test działania

5. Wgrywanie programu

6. Monitor portu szeregowego

7. Podłączanie elementów zewnętrznych

8. Ważne zasady podłączenia

9. Typowe problemy przy pierwszym uruchomieniu

Płytka świeci, ale nie widać portu COM

Program nie chce się wgrać

Dioda nie miga po wgraniu programu

10. Przykładowy kod Arduino IDE

Podłączenie

Podłączenie

Zasilanie

Piny cyfrowe

Piny analogowe

Podłączenie I2C

Podłączenie SPI

Podłączenie UART

Przykład podłączenia diody LED

Przykład podłączenia przycisku

Ważne uwagi

Kompatybilność

Kompatybilność

Informacje bezpieczeństwa

Informacje bezpieczeństwa

Ostrzeżenia

Ostrzeżenia

Przeznaczenie produktu

Przeznaczenie produktu

Zastosowania wykluczone

Zastosowania wykluczone

Zawartość zestawu

Zawartość zestawu

Najczęstsze pytania

Najczęstsze pytania

O produkcie

O produkcie

Dlaczego warto

Dlaczego warto

Opinie

Podobne produkty

IMZ Płytka ATmega2560 Pro MINI USB-C

IMZ Płytka deweloperksa ATmega168P NANO Super Mini USB-C

IMZ Płytka deweloperksa Atmega328p pro mini

IMZ Płytka ATmega328P kompatybilna z Arduino Nano V3 [micro-USB, CH340]
