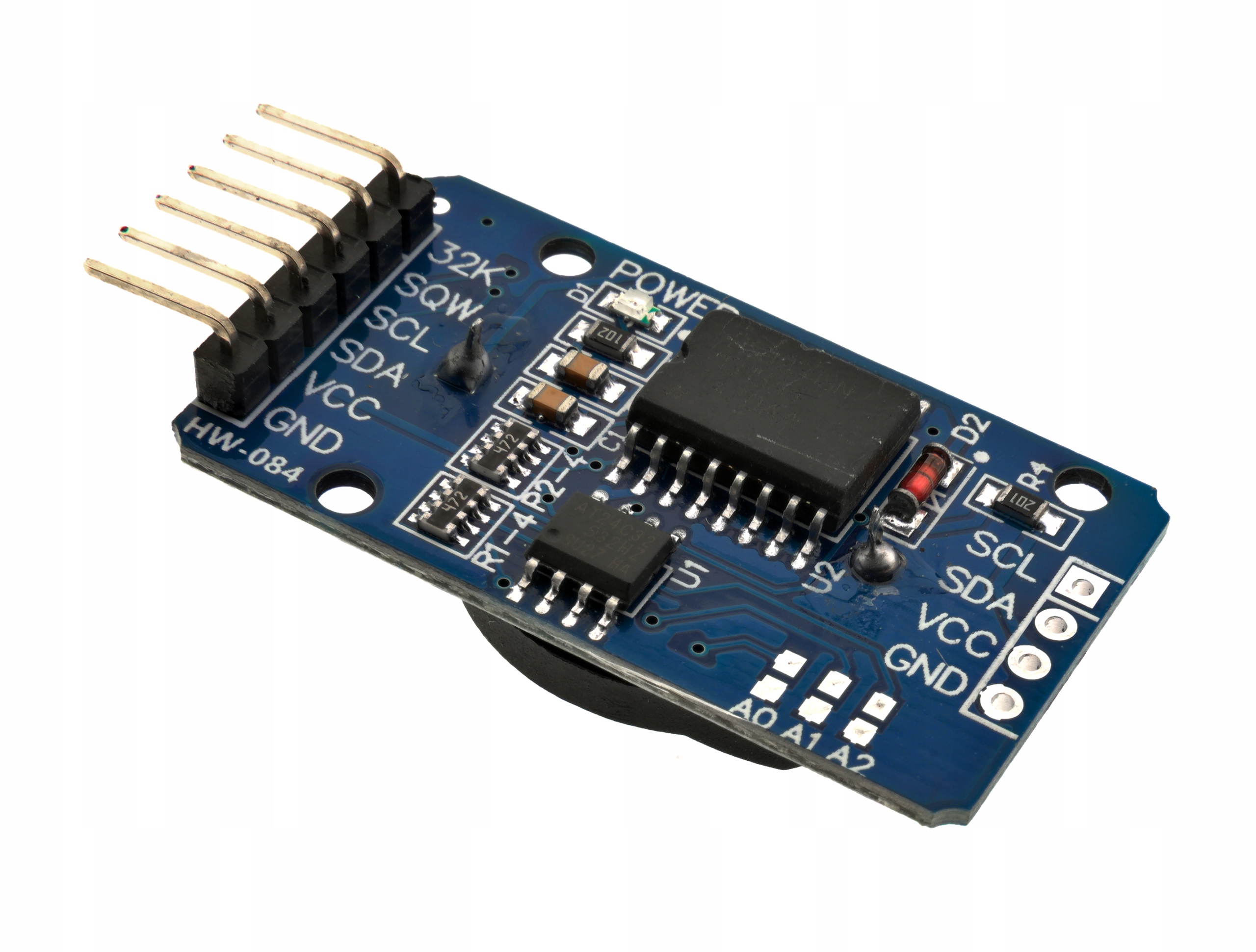

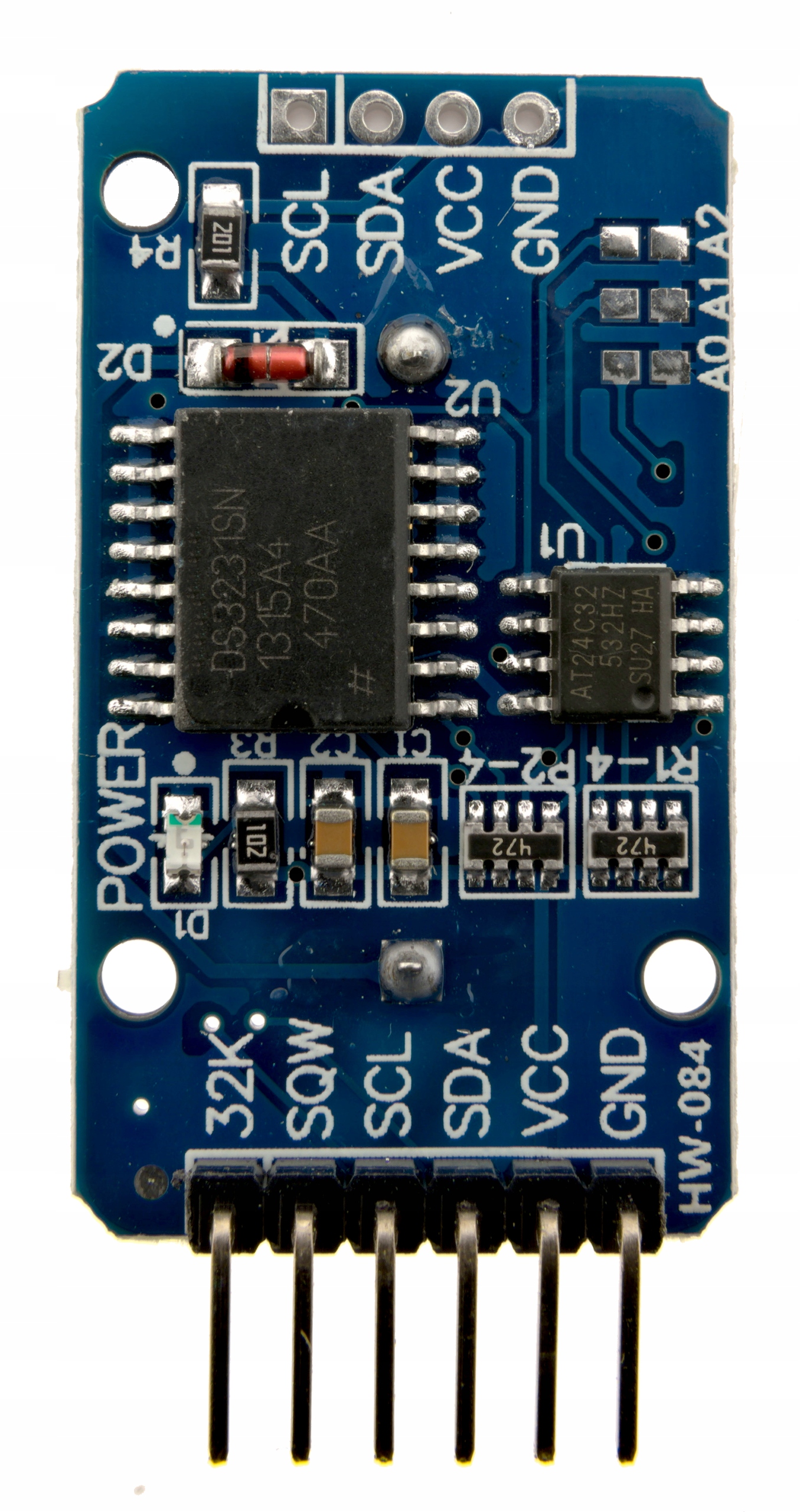

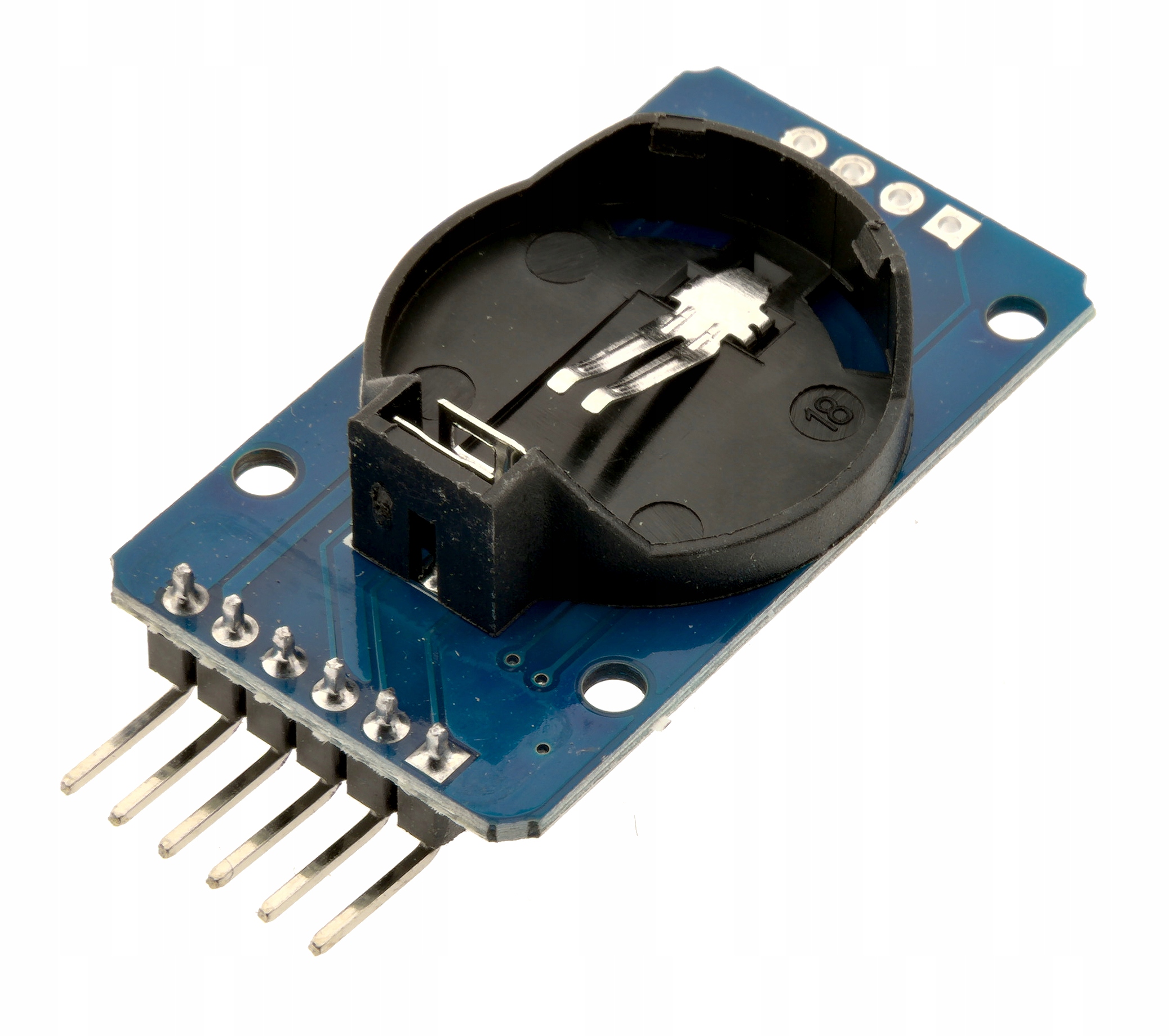

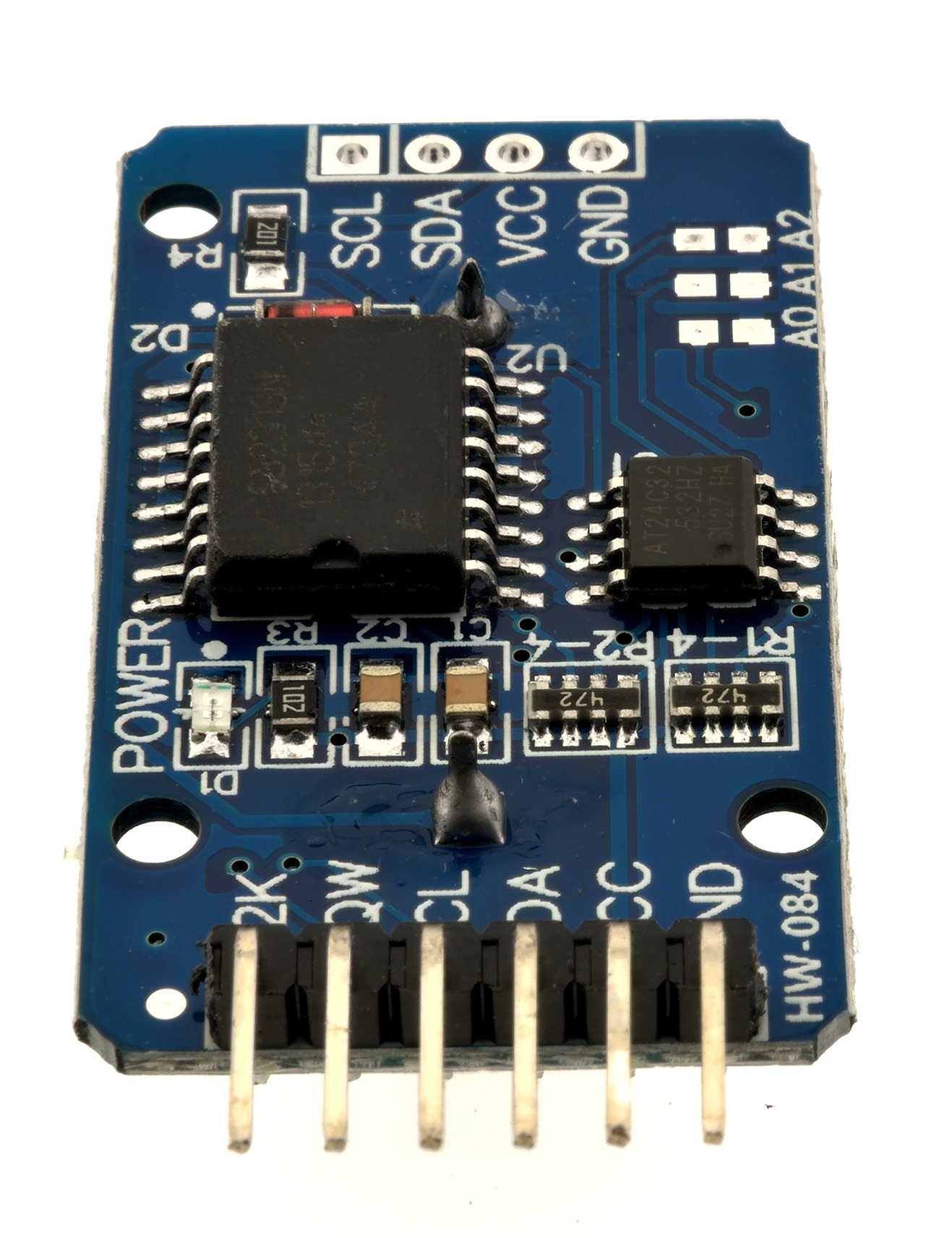

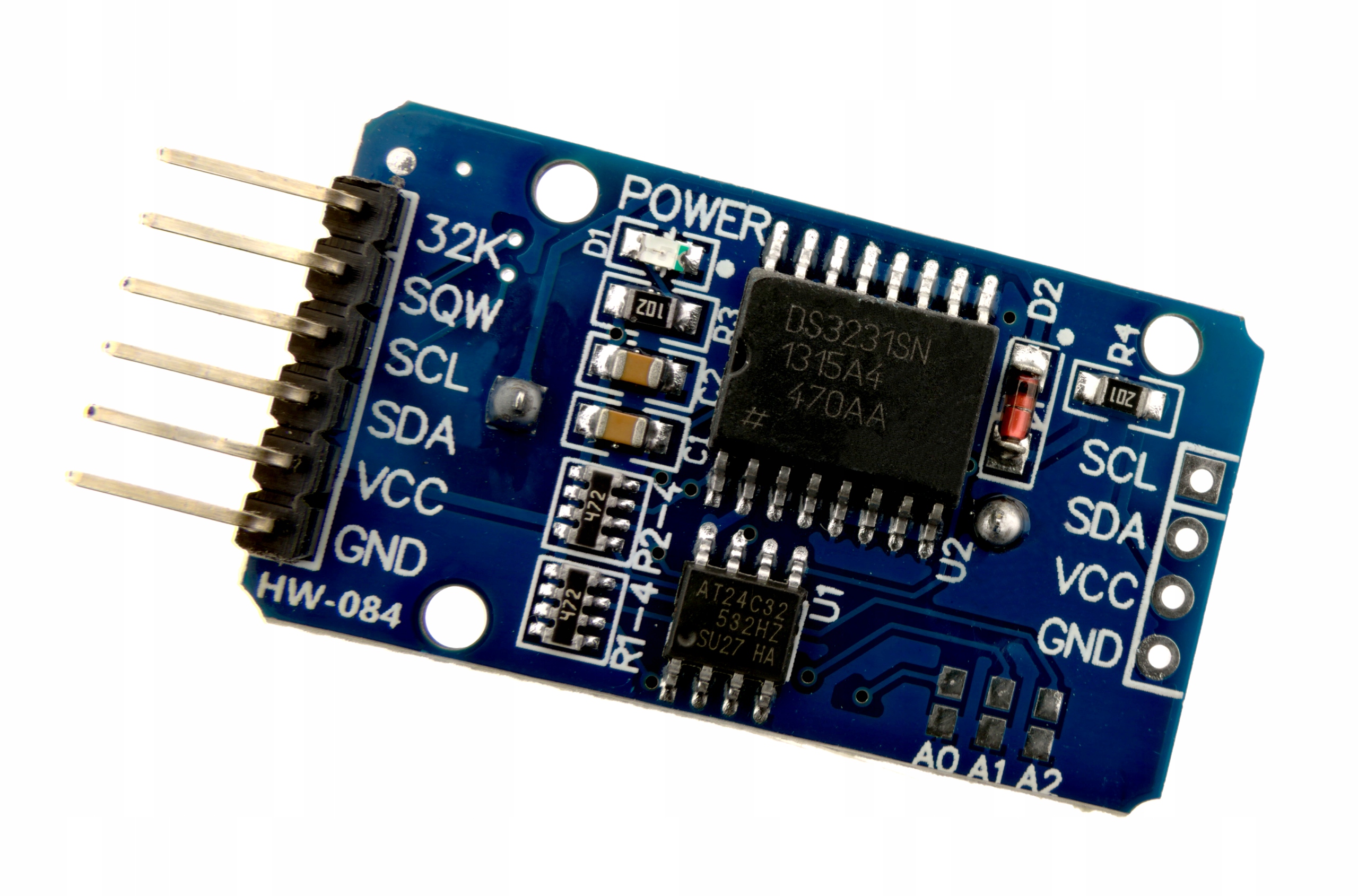

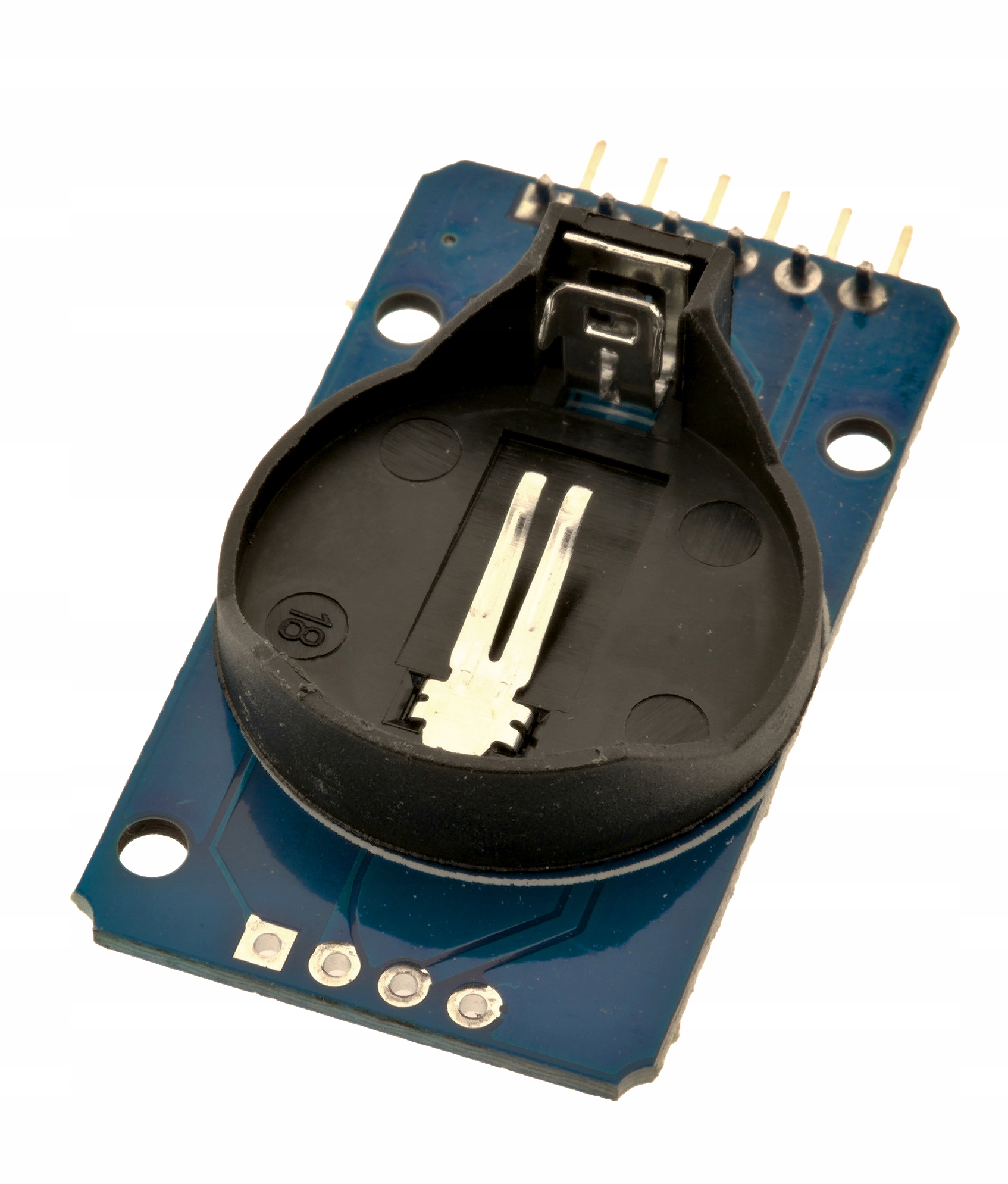

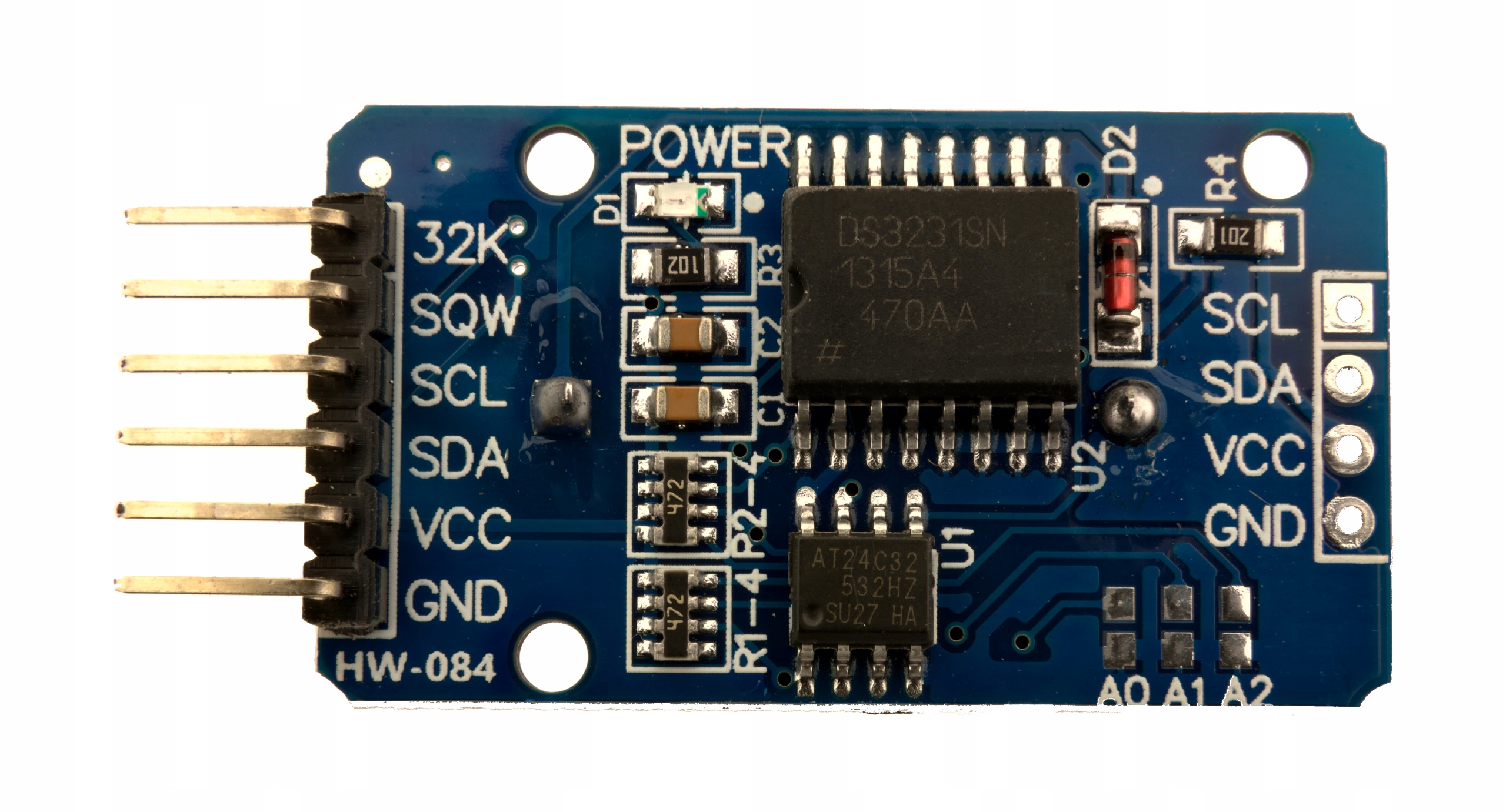

IMZ Moduł RTC DS3231 I2C – zegar czasu rzeczywistego, precyzyjny (bez baterii)

Opis produktu

Moduł RTC z układem DS3231 udostępnia czas i datę przez magistralę I2C. Ma kompensowany temperaturowo oscylator TCXO, dwa alarmy, wyjście SQW oraz wbudowany czujnik temperatury; bateria CR2032 nie jest dołączona.

Cechy produktu

• układ RTC DS3231
• komunikacja I2C
• kompensowany temperaturowo oscylator TCXO
• dwa niezależne alarmy
• wyjście SQW
• wbudowany pomiar temperatury
• format czasu 12- lub 24-godzinny
• podtrzymanie czasu baterią CR2032
• wlutowane goldpiny

Cechy szczegółowe

• I2C: umożliwia odczyt i ustawianie czasu za pomocą magistrali dwuprzewodowej.
• TCXO: kompensacja temperaturowa oscylatora wspiera stabilne odmierzanie czasu.
• Dwa alarmy: pozwalają skonfigurować dwa zdarzenia alarmowe.
• Wyjście SQW: udostępnia sygnał zegarowy lub sygnał wykorzystywany do przerwań.
• Czujnik temperatury: umożliwia odczyt temperatury z układu.
• Podtrzymanie bateryjne: bateria CR2032 może podtrzymywać czas przy zaniku głównego zasilania; bateria nie jest dołączona.
• Wlutowane goldpiny: moduł ma wyprowadzenia przygotowane do podłączenia.

Zastosowanie

• zegary i budziki elektroniczne
• rejestratory danych z datą i czasem
• harmonogramy w urządzeniach elektronicznych
• projekty DIY i nauka elektroniki
• urządzenia embedded i projekty IoT
• niskonapięciowe systemy automatyki

Specyfikacja techniczna

• układ: DS3231
• interfejs: I2C
• adres I2C: 0x68
• napięcie pracy: 3,3–5 V
• dokładność: ±2 ppm (typowo, według materiału źródłowego)
• zakres temperatur pracy: od -40°C do +85°C
• oscylator: TCXO, kompensowany temperaturowo
• alarmy: 2 niezależne
• wyjście SQW: tak
• pomiar temperatury: wbudowany czujnik
• format czasu: 12- lub 24-godzinny
• bateria podtrzymująca: CR2032, brak w zestawie

Zasilanie

Moduł wymaga napięcia z zakresu 3,3–5 V. Do podtrzymania czasu przy zaniku głównego zasilania przewidziana jest bateria CR2032, której nie ma w zestawie. Sposób i polaryzację podłączenia zasilania należy ustalić na podstawie oznaczeń na konkretnym module.

Instrukcja

1. Sprawdź oznaczenia wyprowadzeń na module oraz dokumentację płytki sterującej; materiał źródłowy nie podaje kompletnego pinoutu zasilania ani pinów I2C dla konkretnych platform.
2. Podłącz linie SDA i SCL do magistrali I2C sterownika. Zapewnij modułowi zasilanie w zakresie 3,3–5 V, zgodnie z oznaczeniami wyprowadzeń.

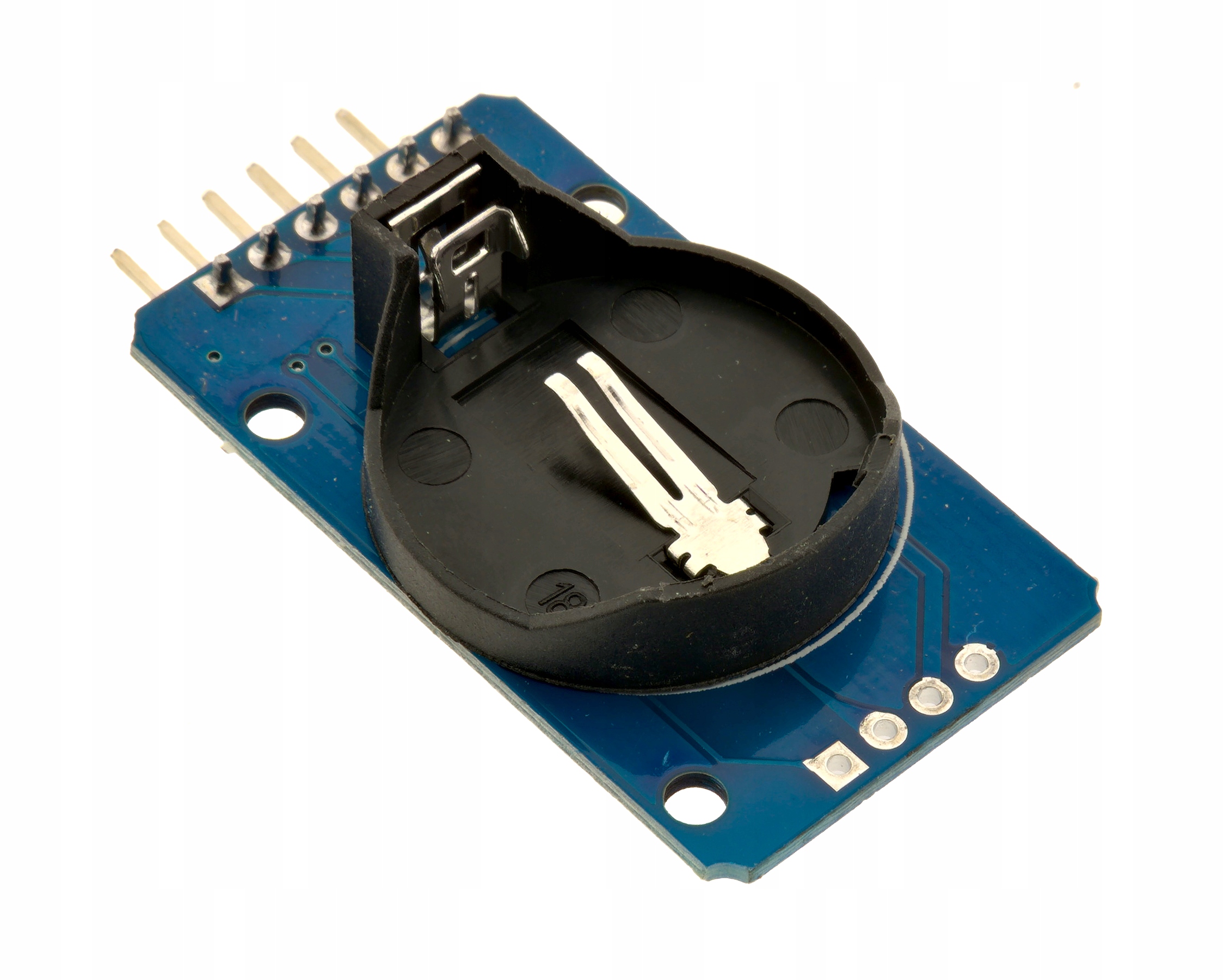

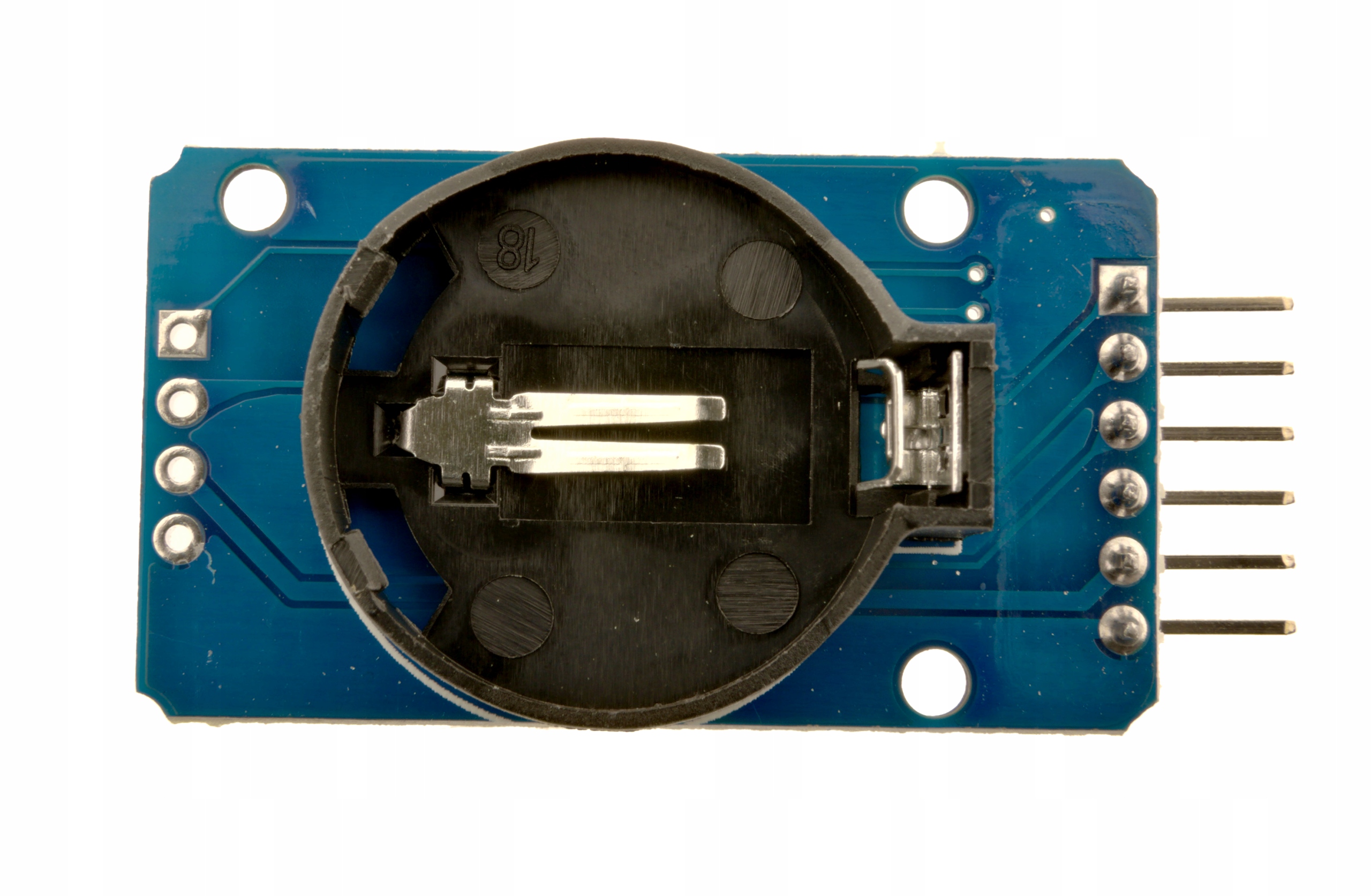

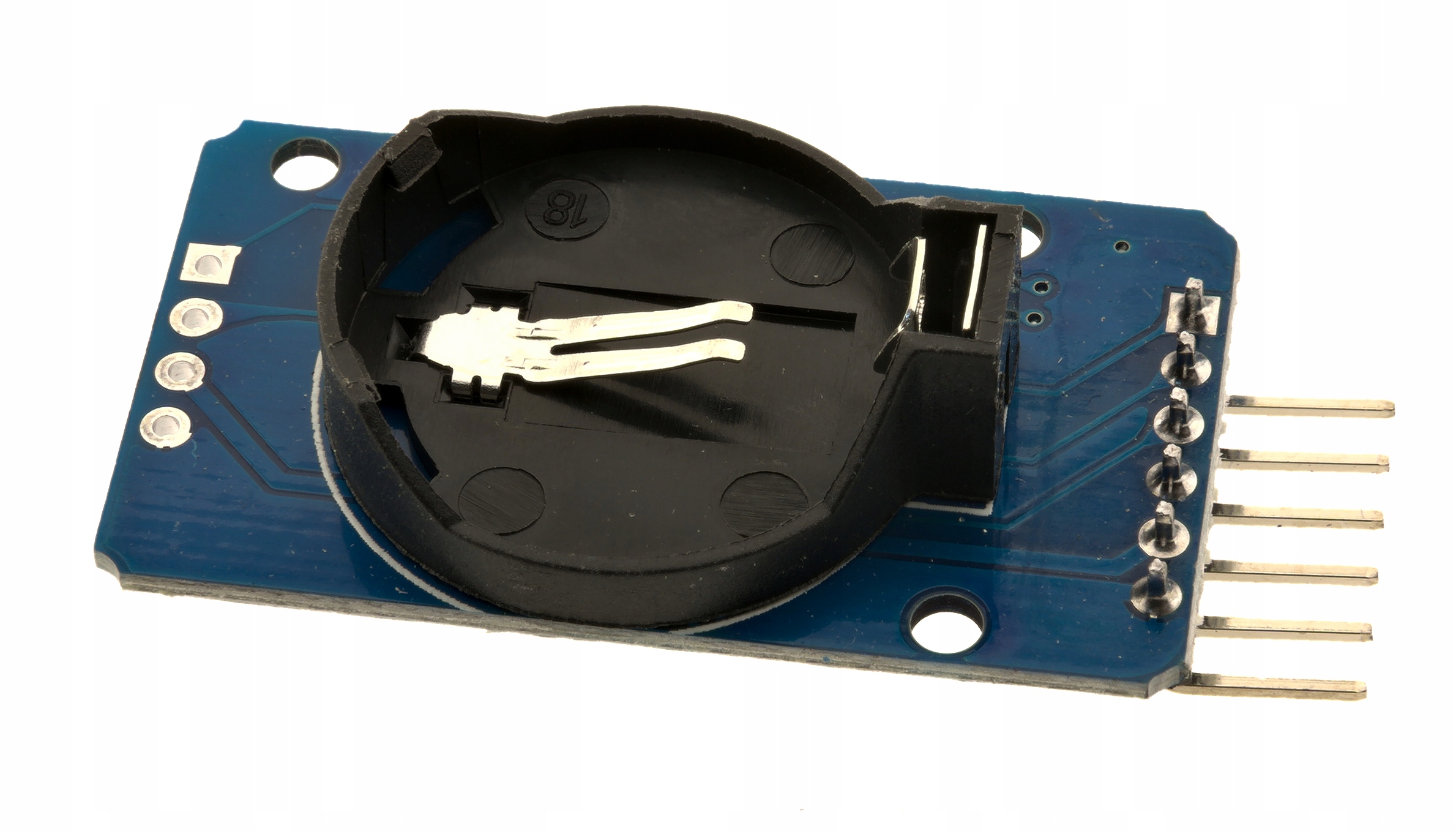

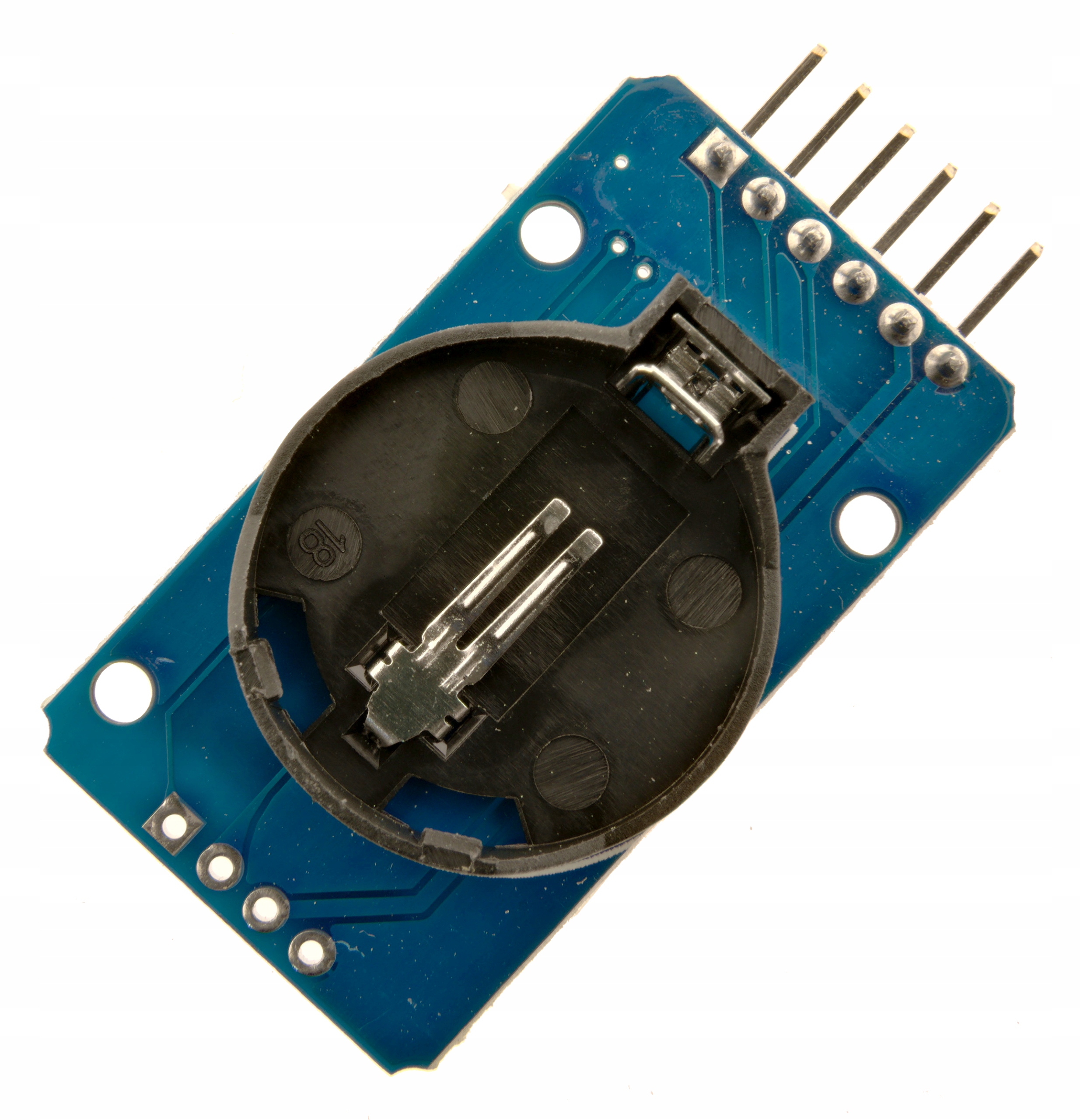

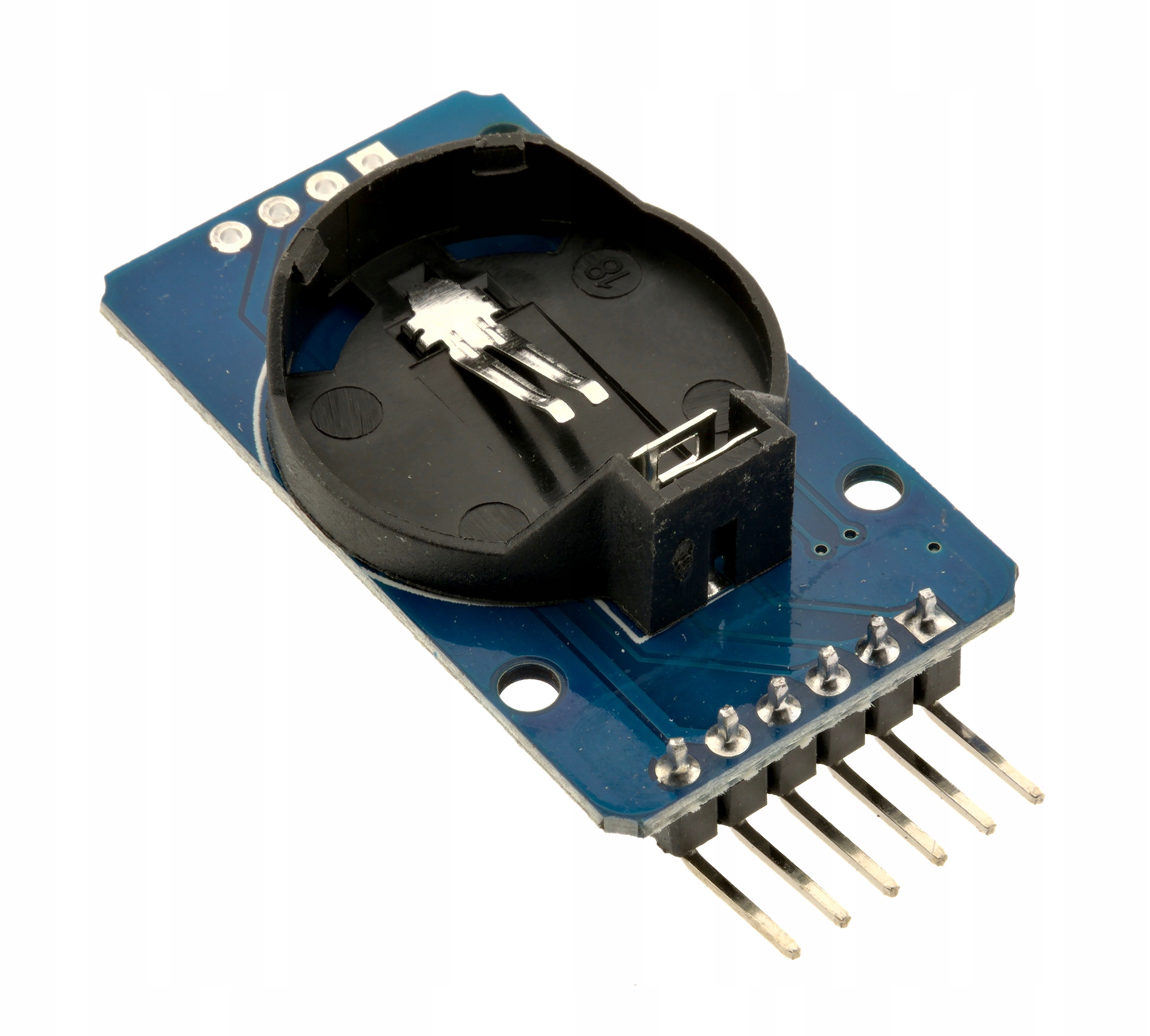

3. Jeśli potrzebne jest podtrzymanie czasu po zaniku zasilania, zastosuj baterię CR2032 zgodnie z oznaczeniami i konstrukcją gniazda. Bateria nie jest dołączona.
4. W oprogramowaniu sterownika użyj komunikacji I2C i adresu modułu 0x68. Dobór biblioteki i kodu zależy od użytej platformy; materiał źródłowy nie wskazuje konkretnej biblioteki ani wariantu połączeń.

Podłączenie

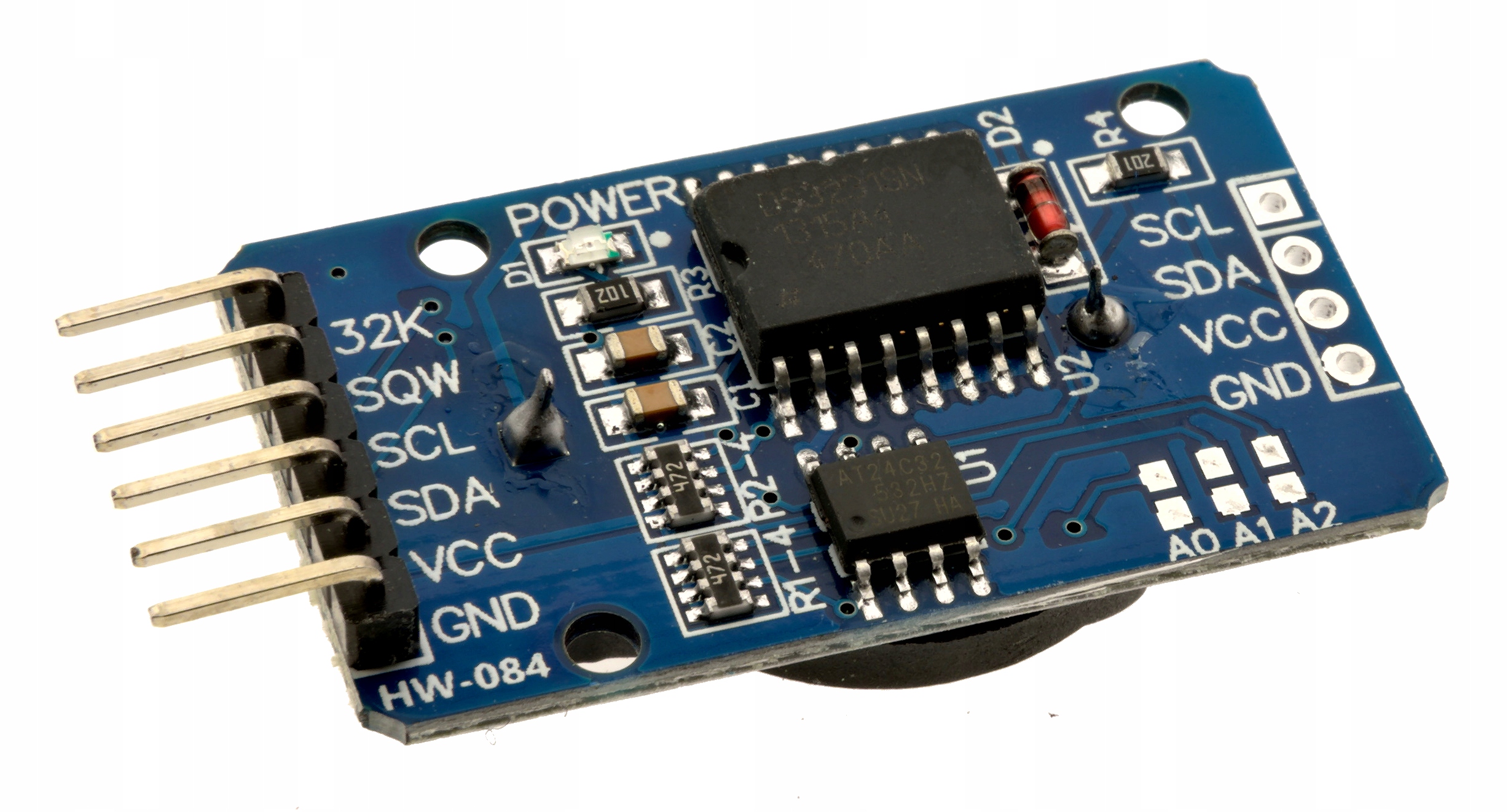

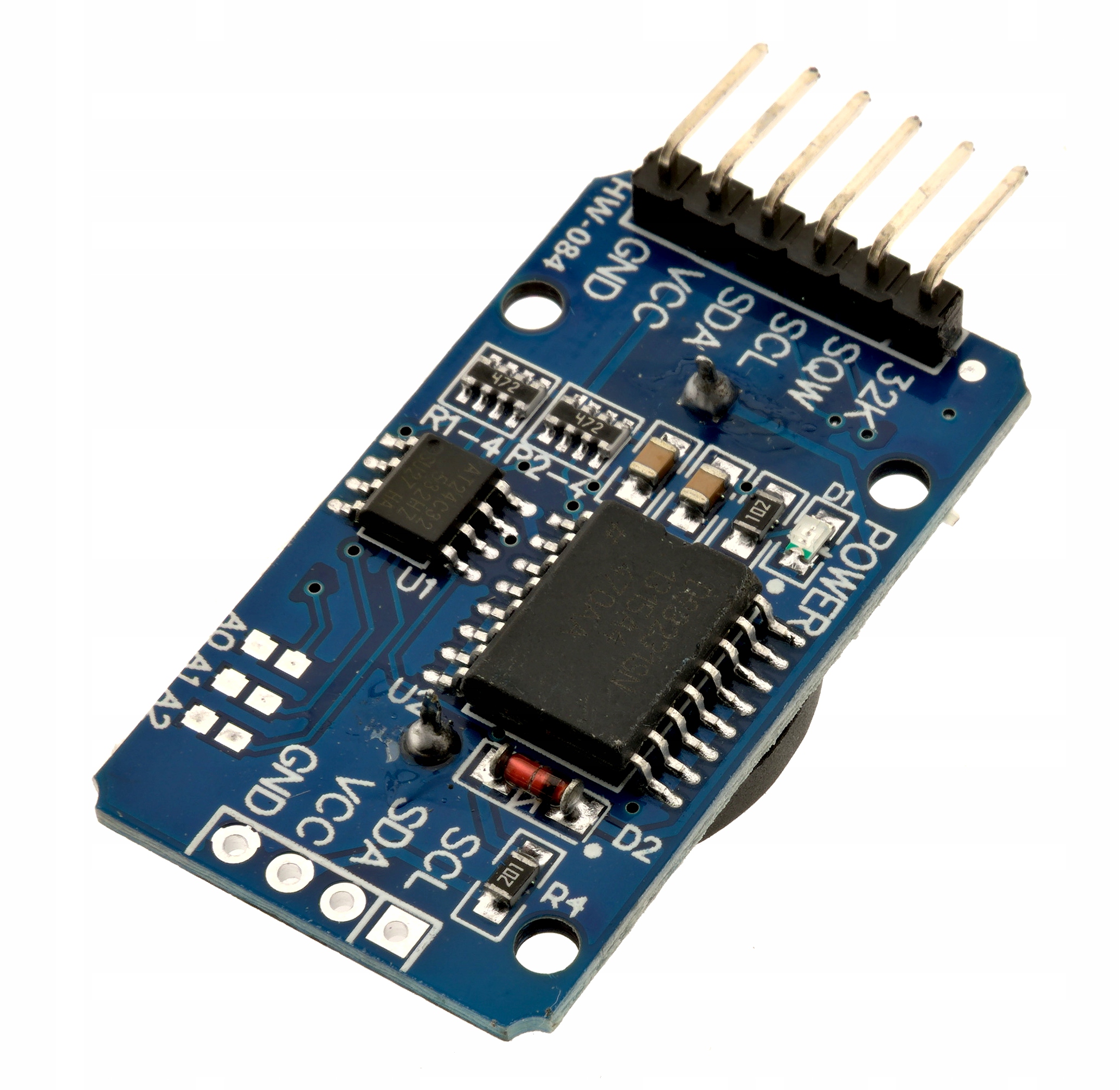

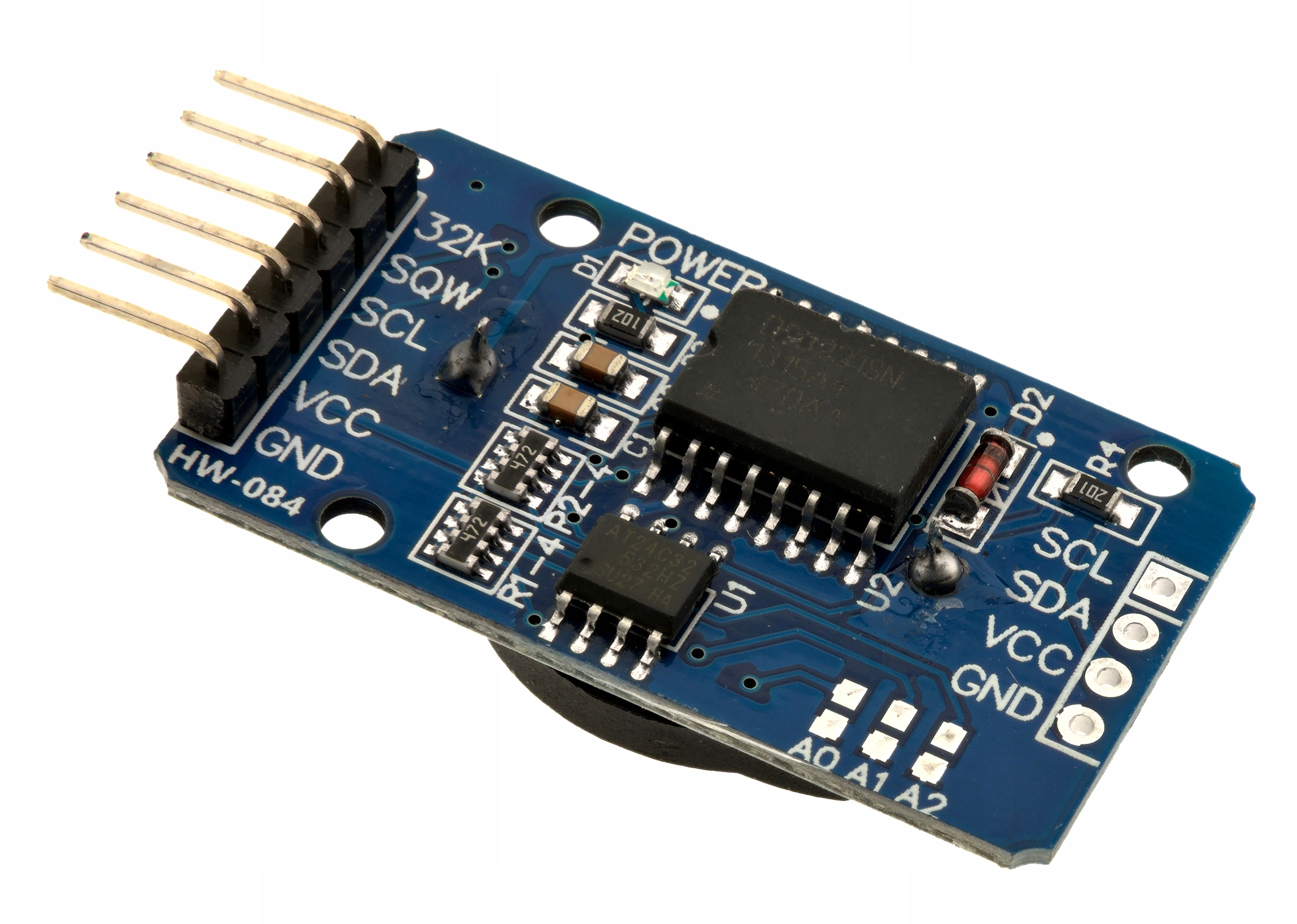

Moduł komunikuje się przez I2C: połącz SDA z linią SDA sterownika, a SCL z linią SCL sterownika. Zasilanie podłącz w zakresie 3,3–5 V zgodnie z oznaczeniami na module. Materiał źródłowy nie podaje nazw ani rozmieszczenia pinów zasilania, masy i pozostałych wyprowadzeń — sprawdź nadruki na konkretnej płytce przed podłączeniem.

Informacje bezpieczeństwa

• Używaj modułu wyłącznie w obwodach niskonapięciowych, w granicach podanego napięcia pracy 3,3–5 V.
• Przed podłączeniem sprawdź oznaczenia pinów i polaryzację zasilania na module.
• Podłączaj i odłączaj przewody przy wyłączonym zasilaniu, aby ograniczyć ryzyko zwarcia lub uszkodzenia.
• Chroń płytkę przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
• Baterię CR2032 przechowuj poza zasięgiem dzieci; połknięcie baterii może spowodować ciężkie obrażenia. Zużytą baterię przekaż do odpowiedniego punktu zbiórki.

Ostrzeżenia

• Nie przekraczaj napięcia zasilania 5 V.
• Odwrotna polaryzacja lub zwarcie wyprowadzeń może uszkodzić moduł.
• Nie zakładaj, że konkretne piny sterownika są odporne na napięcie 5 V; sprawdź wymagania używanej platformy.
• Bateria CR2032 nie jest dołączona do zestawu.
• Nie dopuszczaj do zwarcia, ładowania ani przegrzewania baterii CR2032.

Przeznaczenie produktu

• Do projektów elektronicznych, edukacyjnych i DIY.
• Do odmierzania oraz udostępniania czasu i daty w urządzeniach niskonapięciowych.
• Do eksperymentów z komunikacją I2C, alarmami i wyjściem SQW.

Zastosowania wykluczone

• Nie stosować jako jedynego źródła czasu w systemach, w których błąd lub utrata czasu może zagrażać życiu albo zdrowiu.
• Nie stosować w urządzeniach medycznych ani systemach bezpieczeństwa bez niezależnej oceny i odpowiedniego projektu.
• Nie podłączać bezpośrednio do instalacji sieciowych ani obwodów wysokiego napięcia.

Zawartość zestawu

• moduł RTC DS3231 z wlutowanymi goldpinami
• bateria CR2032 nie jest dołączona

Najczęstsze pytania

Czy bateria jest dołączona?
Nie. Moduł przewiduje podtrzymanie czasu baterią CR2032, ale bateria nie znajduje się w zestawie.

Jak moduł komunikuje się ze sterownikiem?
Przez magistralę I2C; podany adres modułu to 0x68.

Jakie napięcie zasilania jest wymagane?
Materiał źródłowy podaje zakres 3,3–5 V. Przed podłączeniem sprawdź oznaczenia wyprowadzeń na module.

Czy moduł mierzy temperaturę?
Tak, układ ma wbudowany czujnik temperatury.

Czy można ustawić alarmy?
Tak, układ udostępnia dwa niezależne alarmy.

O produkcie

Moduł DS3231 pozwala dodać do projektu elektronicznego zegar czasu rzeczywistego, który udostępnia sekundy, minuty, godziny, dzień tygodnia, datę i rok przez I2C. Oscylator TCXO kompensowany temperaturowo wspiera stabilne odmierzanie czasu, a dwa alarmy i wyjście SQW mogą być użyte w projektach wymagających zdarzeń czasowych. Wbudowany czujnik umożliwia także odczyt temperatury. Moduł może znaleźć zastosowanie w zegarach, rejestratorach danych i układach automatyki niskonapięciowej. Bateria CR2032 potrzebna do podtrzymania czasu nie jest dołączona.

Dlaczego warto

• układ DS3231 z oscylatorem TCXO
• komunikacja I2C z adresem 0x68
• dwa niezależne alarmy i wyjście SQW
• wbudowany czujnik temperatury
• obsługa zasilania 3,3–5 V
• wlutowane goldpiny
• jasno wskazany brak baterii CR2032 w zestawie
